恒压供水变频器设置方法
恒压供水变频器设置方法介绍
恒压供⽔变频器设置⽅法介绍在很多的⼯业场所，为了能够做到有效的⽔供应，这时候就需要⽤到恒压供⽔变频器。
这种供⽔器是专门⽤于恒压供⽔⽔泵变频控制器，可以做到供⽔系统运⾏平稳可靠，能够实现⽆⼈供⽔的机器。
那么接下来⼩编就恒压供⽔变频器设置⽅法做⼀个简单的介绍，供⼤家在实际⽣活的时候参考使⽤。
⼀、恒压供⽔变频器的设置前准备:⾸先⼩编为⼤家介绍⼀下恒压供⽔变频器设置前的准备⼯作，⼀般来说可以根据说明书所⽰的电路图，然后连接空⽓开关，电源，漏电开关，等⼀系列开关，然后看到数码管上显⽰的字母是0.0。
这时候⼤家再关掉电源将电源灯熄灭，然后再连接电器，看看我们的恒压变频控制器的接地端⼦是否可靠?这不⼤家必须要仔细的检查，然后⼤家再看看压⼒表上的远程压⼒表，是否安装在⽔泵的出⽔管上。
这时候可以直观地输出我们现在的恒压压⼒值，也可以输出相应的电信号。
如果所有的技术参数与说明书上是⼀致的，那么说明调试准备⼯作已经完毕。
⼆、恒压供⽔变频器的设置:接下来⼩编为⼤家介绍⼀下恒压供⽔变频器的设置调试。
如果所有的恒压变频器的接线是没有错误的，这时候⼤家就可以合上开关和漏电开关。
检查⼀下⽔泵的转向，和反向，是否改变电机的相序，然后⼤家再按运⾏键，到时候时针⽅向旋转键盘的战友的时候，这时候可以输出频率的最上升值，同时⽤万⽤表的直流电压档测试变频器端⼦的电压值。
等到他的压⼒增加到⼀定程度，这时候就可以设定和点压⼒对液的反馈电压值，按下停⽌键。
三、恒压供⽔变频器的参数设置:最后⼩编为⼤家介绍⼀下恒压供⽔变频器的参数设置，合上开关之后，就会看到恒压供⽔变频器的运⾏指⽰灯会⾮常的亮，这时候⼤家就可以输出0.0Hz-30Hz，然后在根据⽤⽔的情况⾃动进⾏调节，但是要保证出⽔⼝的压⼒恒定为5千克。
变频恒压供⽔原理说明变频恒压供⽔设备利⽤专门为风机、泵类、空⽓压缩机等流量和压⼒控制特点⽽研制的专⽤变频调速器。
利⽤变频器的⼀拖三功能，⽽不采⽤昂贵的PLC就可以⾃动控制泵组的运⾏与退出台数，⽽且内置PID功能与我司开发的专门处理恒压供⽔的控制板，可以⽅便地与远传压⼒表连⽤，同⽽完成供⽔压⼒的闭环控制，在管⽹流量变化时达到稳定供⽔压⼒和节约电能的⽬的。
恒压供水变频器设置方法
恒压供水变频器（汇川系列）设置方法：1、 P0-01 设为 2， V/F 控制。
2、 P0-02 设为 1，端子命令通道,如果是面板控制，则不需要改。
3、 P0-03 设为 8， PID。
4、根据电机铭牌设置 P1-00~P1-05 这五个参数，具体见说明书内列举的含义。
5、 P6-10 改为 1 ；6、 PA-01 设置时根据压力来设置，如：压力表的量程是 0~1MP，而恒压供水压力想维持在 3KG(0.3MPa)，那么 PA-01 设置为:（0.3/1） x100=30,也就是设置为 30。
7、 PA-03 设为 0，正作用。
8、 PA-04 出厂值为 1000，根据压力表的量程：如 0~1.6MP 便设为1600,0~10MP 就设为 10000。
如此类推进行设置。
9、 PA-05=40(比例增益),PA-06＝1(积分增益) (如果压力波动较大、适当调大) 适当调节比例增益和积分增益可调节压力变化的快慢10、 PA-08 设为 0,PA-09 设为 0.2。
注：压力表如果是 0~10v 输出，则将压力表的信号线接在 AI1，其余两根线接在+10 和 GND上；如果输出是 4~20MA，将压力表的信号线接在 AI2 和 GND 上（并将主控版上的短接片进行跳线），切勿接错否则变频器将不能正常运行。
如果想用旋钮调节设定压力，可以将 PA-00 设为 3，P7-03 设为 8001，P7-05 设为 0801，显示 300 则表示 3KG 压力，显示 400 则表示 4KG压力，依此类推。
如果想设置休眠，则按如下操作：P8-49: 唤醒频率；P8-50: 唤醒延迟时间；P8-51: 休眠频率；P8-52: 休眠延迟时间PA-28: 设为 1， PID 停机运算。
变频器恒压供水接线图及供水设置和设置方法[图解]
![变频器恒压供水接线图及供水设置和设置方法[图解]](https://img.taocdn.com/s3/m/691236cc900ef12d2af90242a8956bec0975a592.png)
变频器恒压供水接线图及供水设置和设置方法[图解]本文所介绍的变频器恒压供水接线图及供水设置和设置方法采用的是型号为HDI系列的变频器，此变频器用途广泛，许多客户都有拿它来做自动调速、水泵自动控制、恒压供水等。
有关恒压供水的接线图及供水设置和设置方法请细看以下内容。
变频器恒压供水设置有关的参数如下:Pr033起动指令来源(Pr033=0面板,1 端子)Pr034=0运行频率来源 0：操作器（注：PID恒压控制此参数要求是0）Pr052=32 PID开启端子X3与COM短接，PID开启Pr117-Pr119睡眠频率设定（详情查看说明书21页）Pr150-Pr152（先使用出厂设定值，供水压力恒定的情况下不需要更改）Pr153目标值（此参数设置为目标压力，数值根据远传压力表量程的百分比算）Pr154-Pr156（详情查看说明书22页）J1插针跳线应该在1-AI这个位置远传压力表信号接线端子为：+10V、AI、GND，中心线为AI最后还可以参照说明书75页恒压供水应用举例说明。
变频器恒压供水接线图：众所周知，使用恒压供水的好处有很多，一般来说主要体现在以下几点：⒈ 技术先进：采用了变频器和PLC（PC/智能控制器）的自动化控制，使设备根据各种供水要求实现智能化恒压变量供量供水；⒉ 高效节能：系统能按需设定压力，系统根据设定的压力自动调节水泵转速和水泵运行台数，使设备运行在高效节能的最佳状态；⒊ 供水压力稳定：系统实现闭环控制，能自动调节设定压力和系统压力的差值，是压力保持恒定；⒋ 操作稳定：系统由变频器或变频器加智能控制器自动控制，操作极为简单；⒌ 延长电机、水泵寿命：各泵皆为软启动，消除了启动时的冲击电流。
各泵循环启动，使备用水泵不会因长久不用而生锈或使用频繁而磨损。
对消防实现定期巡检；⒍ 完善的保护功能：具有过流、缺相、过压、过热、过载等多种保护，水泵运行如有故障，自动停止工作并报警输出；系统具有自检、故障判断、故障记忆、故障显示、自动启动备用泵等功能；⒎ 小流量睡眠功能：可配接附属小泵，使系统运行在夜间或其它小流量情况下，自动关闭主泵，开启附属小泵，从而避免因开大功率水泵而造成的浪费；⒏ 运行动作功能：变频器和控制器的编程与设定方便简单，容易掌握和操作。

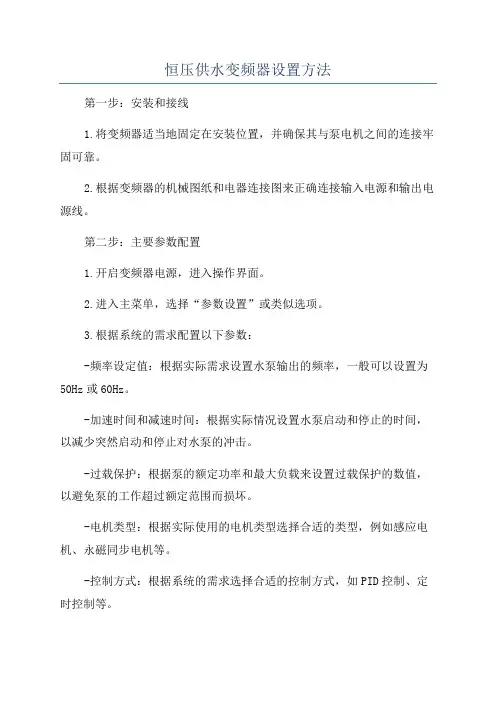

恒压供水变频器设置方法
恒压供水变频器设置方法第一步：安装和接线1.将变频器适当地固定在安装位置，并确保其与泵电机之间的连接牢固可靠。
2.根据变频器的机械图纸和电器连接图来正确连接输入电源和输出电源线。
第二步：主要参数配置1.开启变频器电源，进入操作界面。
2.进入主菜单，选择“参数设置”或类似选项。
3.根据系统的需求配置以下参数：-频率设定值：根据实际需求设置水泵输出的频率，一般可以设置为50Hz或60Hz。
-加速时间和减速时间：根据实际情况设置水泵启动和停止的时间，以减少突然启动和停止对水泵的冲击。
-过载保护：根据泵的额定功率和最大负载来设置过载保护的数值，以避免泵的工作超过额定范围而损坏。
-电机类型：根据实际使用的电机类型选择合适的类型，例如感应电机、永磁同步电机等。
-控制方式：根据系统的需求选择合适的控制方式，如PID控制、定时控制等。
-保护等级：根据水泵的具体环境设置合适的防护等级，以保护变频器不受外界的影响。
第三步：自动调节1.进入主菜单，选择“自动调节”或类似选项。
2.根据系统的需求配置以下参数：-压力设定值：根据实际需求设置系统的目标压力。
-PID参数：根据实际情况调整PID参数，以实现良好的压力控制效果。
-水泵最小转速：根据实际情况设置水泵的最小工作转速，以保证水泵的正常运行。
第四步：监控和故障排查1.如果变频器配有监控及报警功能，可以设置监控参数和报警参数，以便在发生异常情况时及时报警并采取措施。
2.如果系统发生故障，可以通过变频器的故障显示界面查看故障代码，然后根据说明书中的故障排查流程进行处理。
第五步：保存设置1.在所有参数设置完毕后，进入主菜单，选择“参数保存”或类似选项，将所有设置的参数保存到变频器的内存中。
2.完成保存后，可以根据系统的需要进行其他操作，如启动水泵、停止水泵等。
总结：恒压供水变频器的设置方法主要包括安装和接线、主要参数配置、自动调节、监控和故障排查以及保存设置。
不同的系统和需求可能需要有所差异，因此在设置过程中需要根据实际情况进行调整和配置。
变频器恒压供水参数设置教程
变频器恒压供水参数设置教程1. 引言变频器是一种用于控制电机转速的设备，在水泵系统中被广泛应用于恒压供水控制。
通过合理设置变频器的参数，可以实现稳定的水压控制，提高系统的效率和节能性。
本教程将介绍变频器恒压供水参数设置的步骤和注意事项。
2. 变频器参数设置步骤2.1 系统参数设置首先，我们需要设置一些基本的系统参数，包括电源频率、电机功率和变频器型号。
这些参数将影响后续的参数设置。
2.2 水泵参数设置在这一步中，我们需要根据水泵的额定流量和扬程等参数，以及系统的实际需求，设置变频器的水泵参数。
具体的步骤如下：•输入水泵额定流量和扬程，设置变频器的额定输出电流和频率；•设置最大输出频率和最大输出电流，以保证变频器在运行时不会超出额定范围；•根据实际需求，设置不同的工作模式，如常规模式、节能模式等。
2.3 PID参数调整PID为比例、积分、微分的缩写，是一种常用的控制算法。
在恒压供水控制中，我们可以通过调整PID参数来实现更精确的控制。
具体的步骤如下：•首先，将PID控制器设为手动模式，并将比例系数、积分时间和微分时间设置为一个初始值；•运行系统，观察实际水压与设定水压之间的偏差；•根据偏差的大小，逐步调整PID参数，使得实际水压与设定水压更接近；•反复进行以上步骤，直到达到满意的控制效果。
2.4 其他参数设置除了上述的系统参数、水泵参数和PID参数，还有一些其他的参数也需要设置，如过载保护参数、故障报警参数等。
根据实际需求，逐个设置这些参数，以确保系统的安全和可靠运行。
3. 注意事项在进行变频器参数设置时，需要注意以下几点：1.确保变频器的电源供应稳定，并且符合要求的频率和电压；2.在设置水泵参数时，务必参考水泵的技术手册，以确保参数的准确性；3.在进行PID参数调整时，需要逐步调整，避免一次性调整过大，引起系统不稳定；4.在设置其他参数时，要根据系统的实际需求进行合理设置，避免出现故障或不必要的报警。

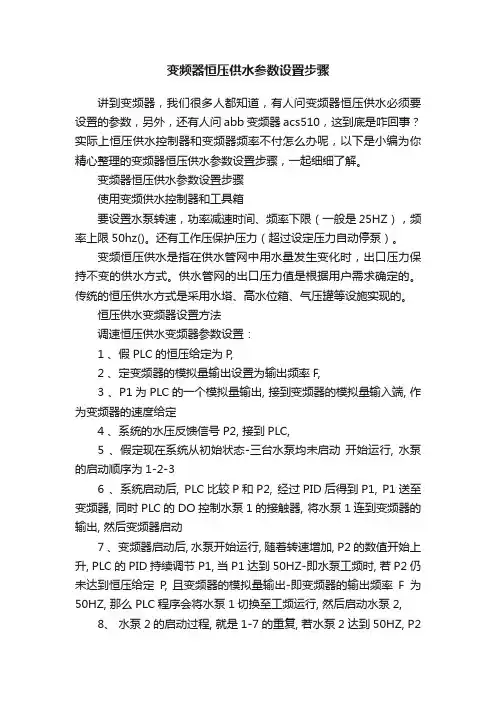

变频器恒压供水参数设置步骤
变频器恒压供水参数设置步骤讲到变频器，我们很多人都知道，有人问变频器恒压供水必须要设置的参数，另外，还有人问abb变频器acs510，这到底是咋回事？实际上恒压供水控制器和变频器频率不付怎么办呢，以下是小编为你精心整理的变频器恒压供水参数设置步骤，一起细细了解。
变频器恒压供水参数设置步骤使用变频供水控制器和工具箱要设置水泵转速，功率减速时间、频率下限（一般是25HZ），频率上限50hz()。
还有工作压保护压力（超过设定压力自动停泵）。
变频恒压供水是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。
供水管网的出口压力值是根据用户需求确定的。
传统的恒压供水方式是采用水塔、高水位箱、气压罐等设施实现的。
恒压供水变频器设置方法调速恒压供水变频器参数设置：1 、假PLC的恒压给定为P,2 、定变频器的模拟量输出设置为输出频率F,3 、P1为PLC的一个模拟量输出, 接到变频器的模拟量输入端, 作为变频器的速度给定4 、系统的水压反馈信号P2, 接到PLC,5 、假定现在系统从初始状态-三台水泵均未启动开始运行, 水泵的启动顺序为1-2-36 、系统启动后, PLC比较P和P2, 经过PID后得到P1, P1送至变频器, 同时PLC的DO控制水泵1的接触器, 将水泵1连到变频器的输出, 然后变频器启动7 、变频器启动后, 水泵开始运行, 随着转速增加, P2的数值开始上升, PLC的PID持续调节P1, 当P1达到50HZ-即水泵工频时, 若P2仍未达到恒压给定P, 且变频器的模拟量输出-即变频器的输出频率F为50HZ, 那么PLC程序会将水泵1切换至工频运行, 然后启动水泵2,8、水泵2的启动过程, 就是1-7的重复, 若水泵2达到50HZ, P2仍未达到P, 那么PLC会将水泵2切换至工频, 然后启动水泵3。
恒压供水的变频器如何设定？电接点压力表是实现PID调节的，需要压送器据你的水压选购，要输出DC0~10V的。
变频器恒压供水的调试教程
变频器恒压供水的调试教程首先要明白恒压供水系统中的几个参数1．兆帕与公斤：“1兆帕”是压强的单位，即1兆帕＝1000000帕的。
一平方米的面积上受到的压力是一牛顿时所产生的压强为一帕斯卡[1Pa=1N/(M×M)]。
而公斤力是力的单位：1公斤力＝9.8牛顿。
这是两个不同概念的物理量，没法说“1兆帕等于多少公斤力”。
但彼此有一定的关系：要产生“1兆帕”的压强，需在1平方厘米的面积上，施加的压力约是10公斤。
1公斤压力＝0.098兆帕，所以:1兆帕（MPA)≈10.2公斤压力（KG/CM^2)1MPa=10.197公斤/厘米2=101.97m水柱，可以让水升高101.97m。
2、变频器中PID的定义PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下可参照：温度T: P=20~60%,T=180~600s,D=3-180s压力P: P=30~70%,T=24~180s,液位L: P=20~80%,T=60~300s,流量L: P=40~100%,T=6~60s。
基本的PID算法，需要整定的系数是Kp（比例系数）,Ki（积分系数）,Kd（微分系数）三个。
这三个参数对系统性能的影响如下：（1）比例系数 Kp① 对动态性能的影响比例系数Kp加大，使系统的动作灵敏，速度加快，Kp偏大，振荡次数加多，调节时间加长。
当Kp太大时，系统会趋于不稳定，若Kp太小，又会使系统的动作缓慢；② 对稳态性能的影响加大比例系数Kp，在系统稳定的情况下，可以减小静差，提高控制精度，但是加大Kp只是减少静差，不能完全消除。
（2）积分系数 Ki① 对动态性能的影响积分系数Ki通常使系统的稳定性下降。
Ki太大，系统将不稳定；Ki偏大，振荡次数较多；Ki太小，对系统性能的影响减少；而当Ki合适时，过渡特性比较理想；② 对稳态性能的影响积分系数能消除系统的静差，提高控制系统的控制精度。
但是若Ki太小时，积分作用太弱，以致不能减小静差。
恒压供水MM430、MM440变频器设置
恒压供水变频器设置在MM430、440上，通过设置第一套参数进行USS控制的驱动器自身集成的PID的闭环调节。
PID给定值由S7-200设置，驱动器的启动/停止命令由S7-200发出，操作如下：㈠做工厂复位（P0010=10，P0970=1），进行快速调试；1、P1003=1（访问等级）2、P0010=1（开始快速调试）3、P0304 （电动机的额定电压）4、P0305 （电动机的额定电流，根据电机铭牌设置）5、P0307 （电动机的额定功率，根据电机铭牌设置）6、P0310 （电动机的额定功率，根据电机铭牌设置）7、P0311 （电动机的额定速度，根据电机铭牌设置）8、P1080 （电动机最小频率，设30Hz）9、P1082 (电动机最大频率，设50Hz)10、P1120 （斜坡上升时间）11、P1121 （斜坡下降时间）12、P3900=3（快速调试结束）注：对于MM440 P1000[0]=5㈡配置PID调节器1、使能PID调节器P2200[0]=1：0（允许投入PID闭环控制器）2、指定反馈信号P2264[0]=755：1（反馈信号来源=模拟量输入1）3、PID模拟量信号的刻度P0756[0]=2（定义模拟量输入信号的类型为0-20mA）DIP开关的设定值如下：OFF=电压输入（10V）ON=电压输入（20mA）DIP开关安装的位置与模拟量的对应关系如下：左面的DIP开关（DIP1）=模拟量输入1右面的DIP开关（DIP2）=模拟量输入2 P0757[0]=4.00 (标定ADC的X1值为4.0mA)P0758[0]=0.00 (标定ADC的X1值为0.00％)P0759[0]=20.00 (标定ADC的X2值为20.mA)P0760[0]=100.00 (标定ADC的X2值为100.00％)P0761[0]=4.00 (定义模拟输入特性死区的宽度)注：对于MM440 P0761[0]=4.004、PID反馈信号滤波器的时间常数P2265=0.5s5、定义PID反馈类型P2271=0 （如果反馈信号底于PID设定值，PID控制器将增加电动机的速度，以校正它们的偏差）6、确定PID给定值来源P2253[0]=2018.1 （定义PID给定值的信号来源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒压供水变频器（汇川系列）设置方法：
1、 P0-01 设为 2， V/F 控制。
2、 P0-02 设为 1，端子命令通道,如果是面板控制，则不需要改。
3、 P0-03 设为 8， PID。
4、根据电机铭牌设置 P1-00~P1-05 这五个参数，具体见说明书内
列举的含义。
5、 P6-10 改为 1 ；
6、 PA-01 设置时根据压力来设置，如：压力表的量程是 0~1MP，
而恒压供水压力想维持在 3KG(0.3MPa)，那么 PA-01 设置为:
（0.3/1） x100=30,也就是设置为 30。
7、 PA-03 设为 0，正作用。
8、 PA-04 出厂值为 1000，根据压力表的量程：如 0~1.6MP 便设为
1600,0~10MP 就设为 10000。
如此类推进行设置。
9、 PA-05=40(比例增益),PA-06＝1(积分增益) (如果压力波动较大、
适当调大) 适当调节比例增益和积分增益可调节压力变化的快
慢
10、 PA-08 设为 0,PA-09 设为 0.2。
注：压力表如果是 0~10v 输出，则将压力表的信号线接在 AI1，其余两根线接在+10 和 GND
上；如果输出是 4~20MA，将压力表的信号线接在 AI2 和 GND 上（并将主控版上的短接片进
行跳线），切勿接错否则变频器将不能正常运行。
如果想用旋钮调节设定压力，可以将 PA-00 设为 3，P7-03 设为 8001，
P7-05 设为 0801，显示 300 则表示 3KG 压力，显示 400 则表示 4KG
压力，依此类推。
如果想设置休眠，则按如下操作：
P8-49: 唤醒频率；
P8-50: 唤醒延迟时间；
P8-51: 休眠频率；
P8-52: 休眠延迟时间
PA-28: 设为 1， PID 停机运算。
