施工测量控制方案
施工测量方案
施工测量方案施工测量方案是怎样的呢，以下是本店铺给大家带来的关于施工测量方案的相关内容，以供参考。
施工测量方案一、校核起始依据，建立建筑物控制网1.校核起始依据定位测量前，应由甲方提供三个衣刷相互关联的坐标控制点，和两个高程控制点，作为场区控制依据点。
以坐标控制点为起始点。
作二级导线测量，作为建筑物平面控制网。
以高程控制点为依据，作等外附合水准测量，将高程引测至场区内。
平面控制网导线精度不低于1/10000,高程控制测量闭合差不大于±30√Lmm（L为附合路线长度以km计）。
在测设建筑物控制网时，首先要对起始依据进行校核。
根据红线桩及图纸上的建筑物角点坐标，反算出它们之间的相对关系，并进行角度、距离校测。
校测允许误差：角度为±12〃；距离相对精度不低于为1/15000.对起始高程点应用附合水准测量进行校核，高程校测闭合差不大于±10mm√n（n为测站数）。
2.建立建筑物控制网以导线点为依据，测设出距建筑物外边7米的矩形平面控制网ⅠⅡⅢⅣ。
建筑物平面控制网点必须妥善保护。
二、主轴线的测设1.主轴线的选择该工程的结构主体分为裙房和主楼两部分，裙房为3层，主楼为26层，中间留有后浇带。
因此，定主轴线时，按流水段的划分将该工程分三部分进行主轴线的控制。
选择3轴、5轴、6轴、11轴、12轴、14轴作为X方向的主轴线；B轴、G轴作为Y方向的主轴线。
2.主轴线的测设根据图纸尺寸在Ⅰ点上架设经纬仪，后视Ⅱ点，在此方向上量测出3轴、5轴、6轴、11轴、12轴、14轴桩点，再后视Ⅳ点并量测出B轴、G轴桩点。
同样在Ⅲ点架设经纬仪，分别测设出东侧、北侧的主轴线桩，并分别测设出引桩。
测设完的主轴线桩及引桩应用围栏妥善保护，长期保存。
3．高程控制利用高程点进行附合测法在场区内布设不少于八个点的水准路线abcdefgh，这些水准点作为结构施工高程传递的依据。
三、±0.000米以下及基础施工测量方案该工程的基础标高为-15.80米。
施工测量控制方案
施工测量控制一、施工测量前的准备工作1）熟悉图纸，全面了解建筑物的平、立、剖面的形状和尺寸、构造，并复核图纸各部位尺寸，它是整过施工放线过程的依据。
2）认真学习，领会施工组织设计，全盘掌握施工段的划分，施工先后次序、进度安排和施工现场的临时设施位置。
3）测量人员的组织及测量器具的准备选用全站仪1台、J2激光经纬仪2台、垂准仪一台，精密水准仪2台、激光水平仪2台，50m钢卷尺8把，配6名经验丰富的专职测量员，由施工负责人牵头成立一个测量小组，分工协作来完成本工程施工全过程的测量放线工作。
二、测量控制网的建立根据地形特点，拟定建筑施工控制网为方格网，采用直角坐标法或极坐标法测量。
根据建设单位提供的坐标控制点为测量放线依据，结合施工图进行施工测量定位放线，确定出测量控制主轴线。
甲方所提供的坐标点及水准点设置在工地内。
根据设计对本工程平面座标和高程的要求，准确地将建筑物的轴线与标高反映在施工过程中，严格按工程测量规范要求，进行控制点的加密和放样工作。
三、主轴线的定位与放线1、基础施工时主要轴线的定位与放线基础垫层施工时，依据就近原则将方格网中的控制轴线用经纬仪投至基坑、基槽的施工区域内，基坑轴线即从附近的控制轴线通过钢尺丈量。
控制轴线的标定在施工前期采用50x100x1000mm木桩钉设，当一部分垫层施工完后可直接在垫层上弹墨线及标红三角。
木桩钉设的控制轴线，每次使用前必须拉线校核木桩有无移动。
垫层施工完后地面上的方格控制网必须全部引测到基坑内以便检查底板边线和基坑的轴线位置。
2、地上结构施工时轴线的定位与放线本工程±0.00以上轴线控制均采用内控法，在浇筑到±0.00m 层时，在±0.00m 楼层面上根据平面控制网测定主要控制点，例如选用1#房A 轴、J 轴，1轴和28 轴的1m 控制线作为主控制线，组成一矩形内控制网（具体控制网如下图示）， 并在以上各楼层楼板上与该控制点相对应的位置留出150X 150 mm 的预留孔，作 为主要轴线点向上垂直传递的通光孔，传递到各楼层的控制点用经纬仪和钢尺进 行校核，检查其相对位置是否正确，经检查无误后方可作为该楼层各轴线平面定 位的依据。
施工测量平面控制网方案
施工测量平面控制网方案施工测量平面控制网是指在施工现场建立一枚固定的平面空间，用于测量和定位施工区域内的各种坐标点和线路，以确保施工质量和准确度。
下面是一个施工测量平面控制网的方案，包括测量的方法、仪器设备和数据处理等方面。
一、测量方法：1.自由测量法：在平面上选择若干个控制点，通过测量这些控制点之间的距离和角度，来确定其他需要测量的点的坐标位置。
2.直接测量法：使用全站仪等测量仪器，直接测量各个点的坐标位置。
3.网测量法：在施工区域内建立一定数量的测量控制点，利用测量仪器测量各个控制点之间的距离和方位角，以及各个控制点与被测点之间的距离和方位角，来确定被测点的坐标位置。
二、仪器设备：1.全站仪：用于进行直接测量，可以同时测量坐标、距离和角度。
具有高精度、高效率和自动计算等功能。
2.经纬仪：用于进行方位角的测量，能够准确测量点的方向和角度。
3.测距仪：用于测量控制点之间的距离，可以采用电磁波、激光或超声波等技术。
4.电子计算器：用于进行数据处理和计算，包括坐标的转换、角度的计算等。
三、控制网点的布设：1.控制网点的数量：根据施工区域的大小和复杂程度确定，一般情况下，控制网点的间距不宜过大，以保证测量的准确性。
2.控制网点的选取：根据施工需要和测量要求，在施工区域内选择适量的控制点，包括基准点、固定点和辅助点等。
3.控制网点的标志：在每个控制点上设置标志物，可以使用竖杆、标志牌或者标线等方式，确保控制点不会被误移。
四、测量数据的处理与分析：1.坐标转换：对测得的各个点的坐标进行转换处理，包括平面坐标和高程坐标的转换。
2.角度调整：对测得的各个控制点之间的角度进行调整，以满足预设的要求。
3.数据检查：对测量后得到的数据进行检查，检查数据的准确性和一致性，删除异常数据。
4.精度评定：对测量结果进行精度评定，确定测量的准确性和可靠性。
以上就是一个施工测量平面控制网方案的简单介绍，通过建立合理的控制网，可以提高施工测量的准确度和效率，确保施工质量的要求。
房建施工测量方案
1.2高程控制测量
采用水准测量方法，按国家二等水准要求进行测量，闭合差小于规定限差。
1.3坐标控制测量
采用全站仪进行坐标测量，建立平面控制网，控制点间距不大于200m，控制网等级不低于二级。
2.施工测量
2.1基槽测量
1.3坐标控制测量
采用全站仪建立平面控制网，根据工程精度要求布设相应等级的控制点，控制点间距不大于200m。
2.施工测量
2.1基槽测量
根据设计图纸和施工要求，采用全站仪放出基槽边界线、轴线及关键点，确保测量精度。
2.2墙体轴线测量
采用全站仪进行测量，根据控制点放出墙体轴线，测量精度要求不低于±3mm。
采用全站仪进行测量，根据设计图纸放出基槽边界线、轴线及关键点，确保测量精度。
2.2墙体轴线测量
采用全站仪进行测量，根据控制点放出墙体轴线，测量精度要求不低于±3mm。
2.3楼层平面控制网测量
采用全站仪进行测量，建立楼层平面控制网，控制点间距不大于20m，测量精度要求不低于±3mm。
2.4建筑物垂直度测量
2.提高测量工作效率，缩短测量周期。
3.降低测量误差，减少施工过程中的质量隐患。
4.规范测量作业流程，保障施工安全。
三、测量依据
1.《建筑工程施工测量规范》（GB/T 50340-2013）
2.《全球定位系统城市测量技术规范》（CJJ/T 73-2015）
3.《建筑工程施工质量验收统一标准》（GB 50300-2013）
本方案旨在为房建施工提供一套科学、合理、人性化的测量方法，确保施工质量和进度。在实际测量过程中，应根据工程实际情况灵活调整，严格遵守国家相关法律法规及行业标准，为我国房建事业贡献力量。

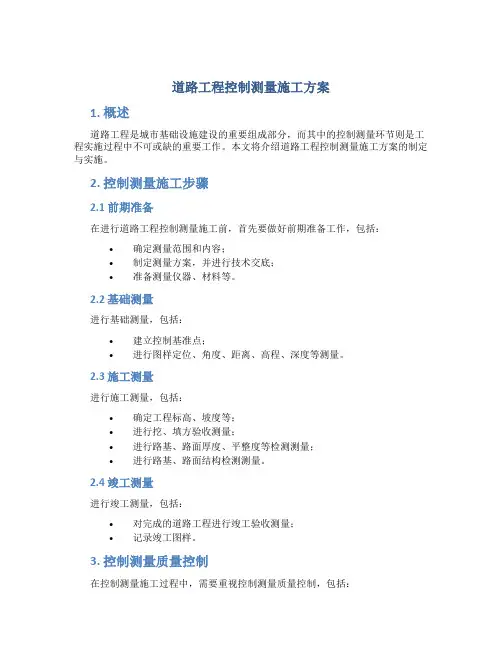

道路工程控制测量施工方案
道路工程控制测量施工方案1. 概述道路工程是城市基础设施建设的重要组成部分，而其中的控制测量环节则是工程实施过程中不可或缺的重要工作。
本文将介绍道路工程控制测量施工方案的制定与实施。
2. 控制测量施工步骤2.1 前期准备在进行道路工程控制测量施工前，首先要做好前期准备工作，包括：•确定测量范围和内容；•制定测量方案，并进行技术交底；•准备测量仪器、材料等。
2.2 基础测量进行基础测量，包括：•建立控制基准点；•进行图样定位、角度、距离、高程、深度等测量。
2.3 施工测量进行施工测量，包括：•确定工程标高、坡度等；•进行挖、填方验收测量；•进行路基、路面厚度、平整度等检测测量；•进行路基、路面结构检测测量。
2.4 竣工测量进行竣工测量，包括：•对完成的道路工程进行竣工验收测量；•记录竣工图样。
3. 控制测量质量控制在控制测量施工过程中，需要重视控制测量质量控制，包括：•控制基准点建立的准确性；•测量仪器的检定和易损件的更换维护；•测量过程中的质量控制；•对数据进行处理和分析的准确性和及时性。
4. 施工管理在控制测量施工过程中，需要进行施工管理，包括：•与施工管理部门的沟通协调；•现场的交通管理；•对测量过程中出现的问题进行及时处理；•组织和管理测量工作人员。
5. 安全措施在控制测量施工过程中，需要注意安全措施，包括：•工作人员佩戴必要的防护装备；•建立安全操作规程；•遵守施工现场安全规定；•建立应急预案。
6. 结论道路工程控制测量施工方案的制定和实施对工程建设质量有着至关重要的作用。
通过本文的介绍，可以知道控制测量施工包含的步骤、质量控制、施工管理和安全措施等内容，也能更好地提高工程建设质量。
施工控制测量方法及要求
施工控制测量方法及要求一、施工控制测量的方法1.直接测量法：直接测量法是通过测量具体实体物体的尺寸、坐标或角度等信息来进行控制的方法。
例如，在土建工程中，可以通过测量基坑的深度、宽度和长度来控制土方开挖的进度；在装饰工程中，可以通过测量墙面的平整度和垂直度来控制砌体施工的质量。
2.间接测量法：间接测量法是通过测量物体影响因素的变化来进行控制的方法。
例如，在钢结构施工中，可以通过测量温度、湿度和风速等参数来把握焊接质量的控制。
3.使用仪器设备：如全站仪、经纬仪、电子水平仪等，借助于高精度测量设备实施控制测量。
这些设备能够提供高精度的测量结果，并通过计算机处理数据，提高施工的控制精度和效率。
4.基于GPS的测量：全球定位系统（GPS）是一种用卫星定位测量地球表面的方法，可以用于测量建筑物的位置和运动，是一种高精度的测量方法。
二、施工控制测量的要求1.精确性要求：施工控制测量应具备高精度和准确性，以保证施工的准确性和质量的可控性。
在测量过程中，应根据实际情况选择合适的测量方法和仪器设备，并严格按照操作规程进行操作，避免因操作不当导致的误差。
2.实时性要求：施工控制测量应具备及时反馈和控制的能力，以便及时调整施工计划和方案。
通过实时的测量数据和分析结果，可以及时发现问题和风险，采取有效措施进行调整，避免造成不可逆的错误和损失。
3.经济性要求：施工控制测量方法和仪器设备应具备经济性，既能满足测量要求，又能降低测量的成本。
在选择仪器设备时，应根据具体项目的需求和测量的精度要求进行评估，并进行合理的投资和运维成本分析。
4.环境适应性要求：施工控制测量方法和仪器设备应具备良好的环境适应性，能够适应各种复杂的施工环境和工程要求。
无论是在户外还是室内，无论是在高温还是低温的环境中，都能够正常运行和保持高精度的测量结果。
5.数据管理要求：施工控制测量数据应进行合理的管理和归档，以便于后续的数据分析和回顾。
建立合理的数据管理系统，可以有助于发现施工过程中的问题和风险，并为后续的工程管理和质量评估提供依据。
土石方工程施工测量控制(3篇)
第1篇一、土石方工程施工测量控制的重要性1. 确保工程精度：土石方工程施工涉及大量的土石方开挖、填筑和运输工作，精确的测量数据可以为施工提供可靠的依据，确保施工精度。
2. 优化施工方案：通过测量数据，可以了解工程现场的地形、地质、地貌等基本情况，为施工方案的制定提供有力支持。
3. 控制工程进度：合理的测量控制可以及时发现施工过程中出现的问题，及时调整施工方案，确保工程进度。
4. 保障工程安全：施工测量控制有助于发现潜在的安全隐患，提前采取措施，确保工程安全。
二、土石方工程施工测量控制的主要内容1. 施工前的测量控制（1）地形测量：根据工程设计要求，对施工场地进行地形测量，包括高程、坡度、坡向等。
（2）地质勘探：对施工场地的地质情况进行勘探，了解土层结构、岩性、地下水等。
（3）坐标系统确定：确定施工场地的坐标系统，为后续测量工作提供统一的标准。
2. 施工过程中的测量控制（1）放样测量：根据设计图纸，对施工场地进行放样测量，确保施工位置、尺寸等符合设计要求。
（2）施工监测：在施工过程中，对施工质量、进度、安全等方面进行监测，及时发现并解决问题。
（3）施工变更测量：在施工过程中，如遇到设计变更，应及时进行测量，确保变更后的施工质量。
3. 施工后的测量控制（1）竣工测量：对施工完成的工程进行竣工测量，确保工程质量符合设计要求。
（2）验收测量：在工程验收阶段，对施工质量进行测量，为验收提供依据。
三、土石方工程施工测量控制的关键技术1. 高精度测量技术：采用高精度的测量仪器和设备，确保测量数据的准确性。
2. 地质勘探技术：利用地质勘探技术，了解施工场地的地质情况，为施工提供依据。
3. 施工监测技术：采用先进的施工监测技术，实时掌握施工质量、进度、安全等方面的情况。
4. 数据处理与分析技术：对测量数据进行处理和分析，为施工决策提供支持。
总之，土石方工程施工测量控制是确保工程质量和安全的重要手段。
在实际施工过程中，应充分重视测量控制工作，运用先进的技术和设备，提高测量精度，确保施工顺利进行。
施工测量施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。
二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。
2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。
3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。
4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工测量控制方案
该工程施工，工程定位放线采用经纬仪进行；楼层轴线的引入采用经纬仪。
水平度控制采用水准仪，对楼板面标高进行准确水平控制，确保施工质量。
施工测量时严格按照现行《工程测量范围》（GB50026）要求进行，专业测量技术人员持证上岗，确保测量精度。
1、测量的组织与准备
本工程由富有经验的技术人员3人组成测量小组，负责本工程的测量放线工作。
所有的测量仪器均应经过校验，方可投入使用。
2、平面控制
1.1控制点的选取
筏基施工前，要作好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和作好建筑位置控制桩。
设置控制桩点，形成“＃”形主轴线平面控制方案。
±0.00以下控制点设在已有建筑物墙上或作地面控制桩。
1.2控制点的定位
以城市规划或建设单位指定的一个红桩和一条红线边为准，用直角坐标法。
测设平面控制桩。
经过闭合后达到精度要求，即为平面控制标桩。
并据此测量出建筑物各轴线。
控制点测定后，在已有建筑物墙上或地面，应用红三角标记和注明轴线号；地面上的控制点用混凝土浇筑成300×300×500mm桩，顶面覆以200×200×4mm钢板，板面上刻十字作为桩点标志，并砌筑窖井形式加以保护。
3、标高控制
本工程施工过程中，在现场至少要三个现场水准点，以控制和引测建筑物标高，并构成闭合图形，以便闭合校核。
根据现场情况设三个水准点桩（利用平面控制桩）。
实际测设时，应用精度不低于S3级水准仪。
±0.000以上标高引测，主要量沿结构
外墙，边柱或楼梯间等向上竖直进行。
水准仪标高应由三处向上引测，以便相互校核。
三处用钢尺向上引测投点后，把水准仪架设到施工层上，核测三点误差在3mm以内，再以引测点在施工层上抄测标高。
框架拆模后，在柱和墙壁上弹出每项楼层500mm水平线，砌块墙砌好后，同样弹出每个楼层500mm线。
4、建筑竖向控制
方法：该工程垂直度（竖向）的控制采用J28激光经纬仪内控法中的延长轴线法进行，将激光经纬仪安置在楼层内的控制点上，垂直向上投点（投在玻璃板中心点），等回点投完后利用直角待标法进行复核，复核无误后再进行穿线使用。
投测中的要点：
①测前要对经纬仪的轴线关系进行严格的校验，观测时要精密，定平水平度盘水准管，以减少竖轴不垂直的误差。
②控制标志点要准确、明显，并妥善保护好。
必须以首层控制点为准确性，直接向施工层投测，避免逐层上投造误差积累。
③投测主要误差必须控制在标准以内，即向上投测时的投点标志误差控制在±3mm以内。
5、沉降观测
首先根据要求在一层柱上±0.50m处，埋设Φ16不锈钢制作的沉降观测点。
要求在埋设时进行第一次观测，结构施工阶段每施工完一层观测一次，结构施工中每施工一层进行一次观察，结构封顶时进行一次，装饰阶段每二月一次，竣工验收时进行一次。
每次观测从设在场内的基准确性点开始，做好记录，测完所有测点，再回到基准确性点进行闭合验算。
基准点设立时应注意离开建筑物沉降影响半径以外，以免基准点受到建筑物沉降的影响；基准点的设置应能观测到所有沉将观测点。
6、测量中应注意的问题
①观测时应做到前后视线等工，测水平线进，最好是用直接调整水平仪的仪器高度，使用时的视线正对准水平线，前视时则可直接用铅笔标出视线标高水平线。
②±0.000水平线向下或向上量高差时，所用钢尺身应垂直用规定的拉力，并要进行尺寸和温度改正。
③该工程±0.000以上部分施工时，首先应对±0.000以下部分的轴线、标高进行复线校核，如有误差则进行修正，修正后在采用直角坐标法将控制轴线重新测出，以此为准来控制以上的轴线标高。
洛龙区公务员住宅小区B-7#楼施工测量控制方案
