矢量数据的输入与编辑2

合集下载

GIS数据的输入、编辑、显示与查询详解

GIS数据的输入、编辑、显示与查询详解
启动项目02-a.apr。
63
表的新建
在Project窗口中,点击Tables的图标 ,点击New按钮, 根据New Table对话框,选择建立表状数据文件(dbf)的 路径,输入文件名(File Name)为ld_far.dbf。
64
添加字段 选择菜单Edit/Add Field…,在出现的字段自
程序,完成上述四种类型以外的功能.
93
2.GIS显示与查询
24
25
激活Landuse.dwg专题,选择菜单 Theme/Conver to Shape file…,,并将生成的 Shapefile Name命名为“Landshp”。
26
27
激活专题Landshp,打开该专题的属性表,查 看属性表。
28
d.用MAPGIS进行扫描矢量化输入与编辑(专题) 该部分内容已经在前面相关专题完成。
70
b.独立表的加载
独立表加载、打开的过程: (1)在Project窗口中,单击Tables Document的
图标,再单击窗口中的Add按钮,弹出Add Table 对话框; (2)在Add Table对话框左下侧的数据类型中 (List Files of Type:),选择dBASE(*.dbf)、 INFO或Delimited Text(*.txt);
82
字段设定为不可见后,对操作所起的变化: (1)查询时不再显示; (2)不能用于专题地图分类显示控制; (3)不作为地图注记; (4)不参与条件组合查询; (5)不用于热连接.
83
使用字段假名(Alias) 在Table Propertie对话框中,可以修改或添加每一
个字段名的假名,以便让用户直观易懂。
a.在ArcView中看USGS数字高程模型数据 启动系统,加载栅格空间分析模块。

实验二、GIS数据采集与编辑.pdf

实验二、GIS数据采集与编辑.pdf

《地理信息系统原理》实验二、GIS数据采集与编辑1实验目的1)熟悉ArcGis中多边形合并、分割多边形、多边形边界处理的基本操作2)熟悉ArcGis 中使用聚合容差对数据进行编辑3)熟悉ArcGis 中使用拓扑规则对数据进行检查和编辑4)熟悉ArcGis 中图幅的拼接基本操作2实验软件及数据2.1实验软件ArcCatalog 10、ArcMap 102.2实验数据1)矢量数据editmap1.shp、editmap2.shp;2)矢量数据land-dig.shp,参考数据;trial_dig.shp,数字化后的结果文件3)矢量道路数据idroads.shp,mtroads.shp,Merge_result.shp 4)个人地理数据库edgemach.mdb,其中包括两个土壤类型面数据boytmtn和mrblemtn。

3实验步骤3.1Shapefile文件的编辑对editmap1.shp进行编辑,再用editmap2.shp对编辑的结果进行核对。

1)启动ArcMap,并把数据帧(Data frame)名的名称改为“任务1”,把editmap1.shp和editmap2.shp添加到“任务1”。

将editmap1.shp和editmap2.shp的符号系统选择为预定义的样式“Hollow”(空心),将editmap1.shp的边界轮廓颜色设置黑色,将editmap2.shp的边界轮廓颜色设置红色。

将内容列表中editmap1.shp设置为可选择,editmap2.shp设置为不可选择。

显示editmap1.shp的图层标注,字段为Landed_id。

问题:设置可选和不可选有什么好处?2)打开“编辑器Editor”(在自定义菜单中工具条功能进行设置,也可通过工具栏右键进行设置),并点击编辑器设置为“开始编辑”,目标图层为editmap1.shp。

3)合并74、75两个多边形。

选中74、75两个多边形,选择“编辑器Editor”中的“合并Merge”功能。

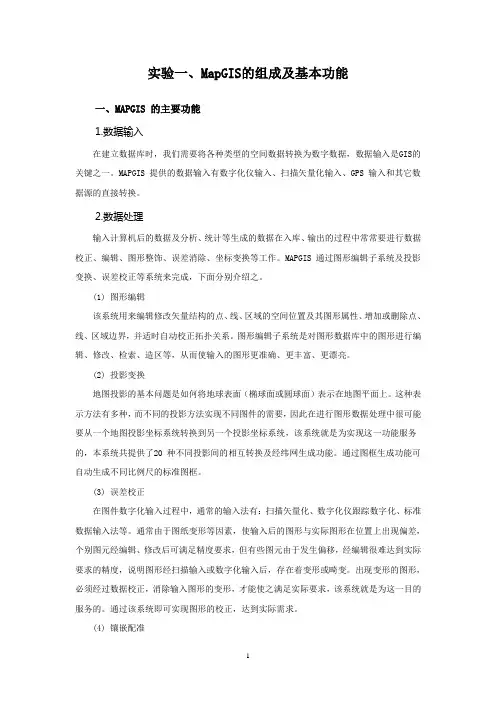

MapGIS的基本功能及图形数据的输入与编辑

MapGIS的基本功能及图形数据的输入与编辑

实验一、MapGIS的组成及基本功能一、MAPGIS 的主要功能1.数据输入在建立数据库时,我们需要将各种类型的空间数据转换为数字数据,数据输入是GIS的关键之一。

MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。

2.数据处理输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。

MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成,下面分别介绍之。

(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界,并适时自动校正拓扑关系。

图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等,从而使输入的图形更准确、更丰富、更漂亮。

(2) 投影变换地图投影的基本问题是如何将地球表面(椭球面或圆球面)表示在地图平面上。

这种表示方法有多种,而不同的投影方法实现不同图件的需要,因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统,该系统就是为实现这一功能服务的,本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。

通过图框生成功能可自动生成不同比例尺的标准图框。

(3) 误差校正在图件数字化输入过程中,通常的输入法有:扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。

通常由于图纸变形等因素,使输入后的图形与实际图形在位置上出现偏差,个别图元经编辑、修改后可满足精度要求,但有些图元由于发生偏移,经编辑很难达到实际要求的精度,说明图形经扫描输入或数字化输入后,存在着变形或畸变。

出现变形的图形,必须经过数据校正,消除输入图形的变形,才能使之满足实际要求,该系统就是为这一目的服务的。

通过该系统即可实现图形的校正,达到实际需求。

(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件,本系统以MSI 图象为处理对象。

《地理信息系统概论》课程笔记

《地理信息系统概论》课程笔记

《地理信息系统概论》课程笔记第一章地理信息系统基本概念1.1 数据与信息数据是原始的、未经处理的素材,它是信息的表现形式。

信息是从数据中提取的有意义的内容,它能够帮助人们做出决策。

在地理信息系统中,数据主要指的是空间数据,而信息则是通过对空间数据进行分析和处理得到的结果。

例如,一个地区的土地利用数据是原始数据,而通过分析这些数据得出的土地利用分布情况就是信息。

1.2 地理信息与地理信息系统地理信息指的是与地球表面位置相关的信息,包括自然地理信息(如地形、气候等)和人文地理信息(如人口、交通等)。

地理信息系统(GIS)是一种专门用于获取、存储、管理、分析和展示地理信息的计算机系统。

GIS能够将空间数据与属性数据结合起来,为用户提供强大的空间分析和决策支持功能。

例如,GIS可以用来分析城市交通拥堵情况,帮助规划交通路线。

1.3 地理信息系统的基本构成GIS由硬件、软件、空间数据、应用人员和应用模型五个基本部分组成。

硬件包括计算机、输入输出设备(如扫描仪、打印机等);软件包括操作系统、数据库管理系统、GIS软件等;空间数据是GIS的核心,包括地图数据、遥感数据等;应用人员是使用GIS进行空间分析和决策的主体;应用模型则是根据实际问题构建的模型,用于解决具体问题。

例如,一个GIS系统可能包括一台计算机、GIS软件、地图数据和应用模型,用于分析土地利用变化。

1.4 地理信息系统的功能简介GIS的基本功能包括数据采集、数据管理、空间分析、可视化表达和输出等。

数据采集主要是获取空间数据和属性数据,可以通过遥感、野外调查等方式获取;数据管理主要是对数据进行存储、查询、更新和维护,确保数据的准确性和完整性;空间分析主要包括空间查询、空间叠合、空间邻近度分析等,用于解决实际问题;可视化表达主要是将空间数据以图形或图像的形式展示给用户,增强数据的可读性和可理解性;输出则是将分析结果以报表、地图等形式输出,为决策提供支持。

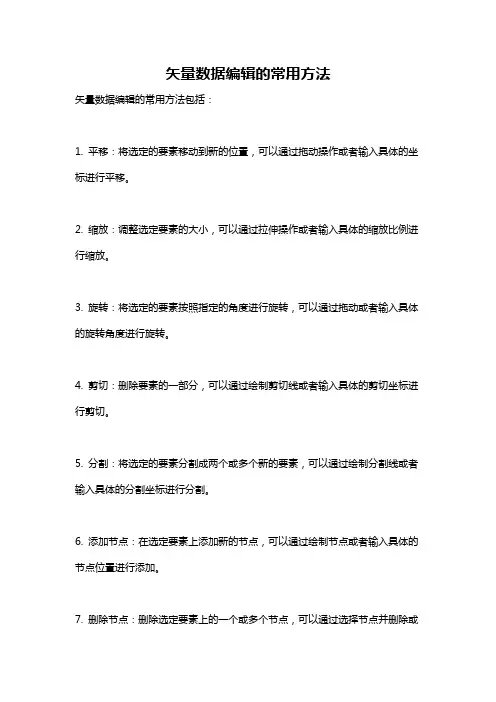

矢量数据编辑的常用方法

矢量数据编辑的常用方法

矢量数据编辑的常用方法
矢量数据编辑的常用方法包括:
1. 平移:将选定的要素移动到新的位置,可以通过拖动操作或者输入具体的坐标进行平移。

2. 缩放:调整选定要素的大小,可以通过拉伸操作或者输入具体的缩放比例进行缩放。

3. 旋转:将选定的要素按照指定的角度进行旋转,可以通过拖动或者输入具体的旋转角度进行旋转。

4. 剪切:删除要素的一部分,可以通过绘制剪切线或者输入具体的剪切坐标进行剪切。

5. 分割:将选定的要素分割成两个或多个新的要素,可以通过绘制分割线或者输入具体的分割坐标进行分割。

6. 添加节点:在选定要素上添加新的节点,可以通过绘制节点或者输入具体的节点位置进行添加。

7. 删除节点:删除选定要素上的一个或多个节点,可以通过选择节点并删除或
者输入具体的删除节点坐标进行删除。

8. 合并要素:将多个选定要素合并为一个要素,可以通过选择要素并进行合并操作来实现。

9. 分离要素:将选定要素的一部分分离出来变为一个新的要素,可以通过选择要素并进行分离操作来实现。

10. 修改属性:对选定要素的属性进行修改,可以通过编辑属性表或者通过工具栏中的属性编辑工具来实现。

这些方法可以通过各种地理信息系统软件进行操作,如ArcGIS、QGIS等。

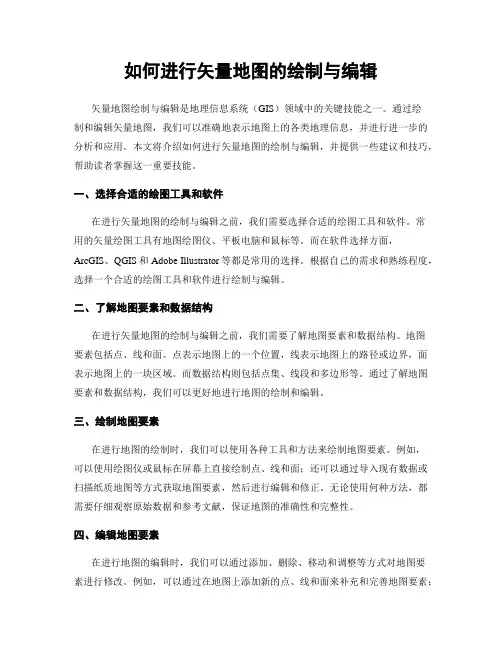

如何进行矢量地图的绘制与编辑

如何进行矢量地图的绘制与编辑

如何进行矢量地图的绘制与编辑矢量地图绘制与编辑是地理信息系统(GIS)领域中的关键技能之一。

通过绘制和编辑矢量地图,我们可以准确地表示地图上的各类地理信息,并进行进一步的分析和应用。

本文将介绍如何进行矢量地图的绘制与编辑,并提供一些建议和技巧,帮助读者掌握这一重要技能。

一、选择合适的绘图工具和软件在进行矢量地图的绘制与编辑之前,我们需要选择合适的绘图工具和软件。

常用的矢量绘图工具有地图绘图仪、平板电脑和鼠标等。

而在软件选择方面,ArcGIS、QGIS和Adobe Illustrator等都是常用的选择。

根据自己的需求和熟练程度,选择一个合适的绘图工具和软件进行绘制与编辑。

二、了解地图要素和数据结构在进行矢量地图的绘制与编辑之前,我们需要了解地图要素和数据结构。

地图要素包括点、线和面。

点表示地图上的一个位置,线表示地图上的路径或边界,面表示地图上的一块区域。

而数据结构则包括点集、线段和多边形等。

通过了解地图要素和数据结构,我们可以更好地进行地图的绘制和编辑。

三、绘制地图要素在进行地图的绘制时,我们可以使用各种工具和方法来绘制地图要素。

例如,可以使用绘图仪或鼠标在屏幕上直接绘制点、线和面;还可以通过导入现有数据或扫描纸质地图等方式获取地图要素,然后进行编辑和修正。

无论使用何种方法,都需要仔细观察原始数据和参考文献,保证地图的准确性和完整性。

四、编辑地图要素在进行地图的编辑时,我们可以通过添加、删除、移动和调整等方式对地图要素进行修改。

例如,可以通过在地图上添加新的点、线和面来补充和完善地图要素;还可以通过删除多余的要素或合并重叠的要素来简化和优化地图结构;同时,还可以通过移动和调整要素的位置和形状来改善地图的可读性和美观性。

五、使用符号和标注在进行地图的绘制与编辑时,我们还需要使用符号和标注来表示地理信息。

符号是地图上的可视化元素,可以用来表示地图上的点、线和面等要素。

而标注则是用来标示地图上各要素的文字或注释。

地理信息系统概论期末复习

地理信息系统概论期末复习

第一章1.GIS起源于人口普查,土地调查和自动制图,1960年,加拿大测量学家R.F.Tomlinson提出了把地图变成数字形式的地图,1963年,又提出GIS这一术语。

2.GIS系统受政府关注:美国前总统戈尔的“数字地球”。

3.GIS的基本构成包括5个方面:系统硬件、系统软件、空间数据、应用人员、应用模型。

4.GIS的特点,属于空间信息系统,能够处理空间定位数据,具有空间分析功能。

5.地理信息系统(GIS)的定义:地理信息系统是由计算机硬件、软件和不同的方法组成的系统,该系统设计来支持空间数据的采集、管理、处理、分析、建模和显示,以便解决复杂的规划和管理问题。

6.输入设备(信息采集)数字化仪、扫描仪、GPS、解析测图仪、遥感处理设备等。

输出设备:打印机、绘图仪、显示终端等。

第二章1.空间拓扑关系:描述两个对象之间在拓扑变化下保持不变的几何属性。

用来表示要素之间的连通性和邻接性的关系。

基本的拓扑关系:拓扑邻接、拓扑关联、拓扑包含2.地理信息的特征:空间特征:空间特征是指地理现象和过程所在的位置、形状和大小等级和特征,以及与相邻地理现象和过程的空间关系,包括方位关系、拓扑关系、相邻关系、相思关系等。

空间位置可以通过坐标数据来描述,称为定位特征或定位数据;空间关系称为拓扑特征或拓扑数据。

属性特征:是指地理现象和地理过程所具有的专属性质,通常包括名称、数量、质量、性质等,成为属性数据。

时间特征:时间特征是指一定区域内的地理现象和过程随时间的变化情况,称为时态数据。

3.矢量数据结构:通过记录空间对象坐标的空间关系来表达空间对象的位置。

4.栅格数据结构:实际就是像元阵列,每个像元的行列号确定位置,用像元值表示空间对象的类型、等级等特征。

每个栅格单元格只存在一个值。

5.栅格数据结构存储类型:●栅格矩阵结构●游程(行程)编码结构●四叉树结构6.游程编码结构冗余度:P548. (了解)按数据发布形式,GIS中的空间数据可分为4D数据:DLG DRG DEM DOM9.数据输入和编辑操作包括:矢量数据输入与编辑、栅格数据输入与编辑矢量数据输入与编辑:跟踪数字化、扫描矢量化、数字测图仪、数据结构转换栅格数据输入与编辑:图像扫描、遥感解译、数据结构转换10.空间数据的编码:也称为特征码,是指将数据分类结果用一种易于被计算机和人识别的符号系统表示出来的过程。

地理信息系统实验报告

地理信息系统实验报告

《地理信息系统原理》课程Principle of Geographic Information System实验报告适用专业:测绘工程、地理信息系统、遥感科学与技术学期: 2013-2014(二)专业班级:测绘12-4班学生姓名:黄嘉佳学号:20120286指导教师:王延亮黑龙江工程学院·测绘工程学院2014年目录/CONTENTS实验报告一地理空间信息基础/Report1 The base of GeographicSpatial Information ······································································································实验报告二数据输入/Report2 Data Input·································································实验报告三空间数据编辑/Report3 Spatial Data Editing ··········································实验报告四空间数据分析/Report4 Spatial Data Analysis ········································实验报告五空间分析/Report5 Spatial Analysis ························································实验报告六数据显示与地图编制/Report6 Data Display and Cartography ·················································································································一、实验目的了解 ArcGIS 的体系结构和数据模型了解 ArcGIS Desktop 的基础模块及主要功能掌握 ArcMap 的一些基本操作掌握 ArcCatalog 的一些基本操作TIN:适合于表达连续表面。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Merge示意图
(2) 要素空间联合(Union操作)
提示:该操作可以完成同层或不同层要素 空间合并,无论要素相邻还是分离,都可以 合并并生成一个新要素。


第一步 在图形窗口单击选择需要合并 的要素单击Target箭头,选择合并后的 新要素所属的目标层。 第二步 选择Editor>Union命令,所选择 的要素被合并生成一个新要素。
(2) 删除结点


第一步 单击Task箭头,选择 Modify Features(修改要素) 选项,单击按钮,在图形窗口中 选择需要删除结点的要素(线或 多边形)。 第二步 在需要删除结点的位置 上单击右键,选择Delete Vertext命令,或者选择命令, 打开Properties对话框,显示结 点坐标,参见图。按住Shift键或 Ctrl键选中多个结点,单击右键, 选择Delete命令或直接按Delete 键就可删除多个结点,删除结点 后要素形状发生变化。
2.要素分割操作
(2)线要素分割 A 任意点分割要素 选择需要分割的线要素, 在线要素上任意选择分割点, 单击左键,线要素按照分割点分成两段. B 按长度分割线要素 选择需要分割的线要素,选择 Editor>Split命令,打开Split对话框. C 布点分割线要素 选择Editor> Divide命令,打开Divide对话框
c.在需要移动结点的位置上单击右键,选择Move命令, 在打开的Move窗口(如图)中输入坐标增量,并按 Enter键,结点按照输入的坐标增量移动到新的位置。 d.在图形窗口中选择需要移动结点进行拉伸的要素,选 择Editor>Option命令,打开Editing Options对话框, 单击General标签进入General选项卡,如图所示。选 中Stretch geometry proportionately when moving a vertex复选框,单击确定按钮,完成要素拉伸开关设 置,推出该对话框。在需要移动结点的位置上按住左 键,将结点拖放到新的位置后释放左键,结点被移位, 整个要素被拉伸,但要素形状基本保持不变。
编辑方式1:要素结点编辑操作

(1)添加结点 (2) 删除结点 (3)移动结点
(1)添加结点


第一步 单击Task箭头,选 择Modify Features(修改 要素)选项,单击按钮, 在图形窗口中选择需要添 加结点的要素。 第二步 在需要添加结点的 位置上单击右键,选择 Insert Vertext命令,添加 了一个结点。
(1)同层要素空间合并(Merge操作)




提示:该操作可以完成同层要素空间合并,无论要素(线与多边 形)相邻还是分离,都可以合并生成一个新要素,新要素一旦生 成,原来的要素自动被删除。 第一步 在图形窗口单击选择所有需要合并的要素(两个以上要素), 单击Target 箭头,选择合并后的新要素所属的目标数据层。 第二步 单击Editor,单击Editor> Merge命令,打开Merge对话框, 如图所示。 第三步 在Merge对话框中列出了所有参加合并的要素, Polygon1-1 表示图层名为polygon1中ID值为1的要素。选择其中 一个要素,单击OK按钮。Merge操作自动将被选择要素的属性 赋给合并后的新要素。结果如图所示。
三.具体实验流程 建立点,线,面要素,分别用来表示站点,交通线及水域。 导入底图(天津市交通图.tif ),即要获取数据的交通图,再 进行矢量化输入,对已建立的点、线、面状要素的所有数据进行 编辑,所有矢量数据输入完成后,建立拓扑关系,对所获得的数 据进行查错,改错。
实验流程
1.建立点、线、面文件
3.线要素延长与裁剪

提示:延长可以实现多个线要素自动与目标线相接, 裁剪可以实现按固定距离条件或边界线裁剪线要素。 (1)绘制草图延长线要素。 第一步 单击Task箭头,选择Extend/Trim Features (延长与裁剪要素)选项. 第二步 单击按钮,在图形窗口中选择需要延长的线要 素。 第三步 单击按钮,在图形窗口绘制一条草图线,作为 线要素延长的目标,双击鼠标左键(或单击右键,选 择Finnish Sketch命令),结束草图线的绘制。线要 素就会延长到绘制的草图线。
(3)按照边界线裁剪线要素



第一步 单击箭头,选择 Extend/Trim Features(延长与裁 剪要素)选项。 第二步 单击按钮,在图形窗口中选 择需要裁剪的线要素。 第三步 单击按钮,在图形窗口中绘 制一条草图线,作为线要素裁剪的 界限,双击鼠标左键(或单击右键, 选择Finnish Sketch命令)结束边 界线的绘制。沿着所绘制的边界线 方向右侧的线要素被裁剪。如图所 示。
第四步 :编辑环境设置
1.容差设置 Editor-snapping 2.其它设置 Editor-options 提示: 1.在进行相关要素时,要 选中要素—tasktarget要一一对应; 2.在属性表中通过ID查 看要素变化情况
举例:悬挂节点
——如果一个节点只与一条线相连接,那么该节点称 为悬挂节点。悬挂节点有多边形不封闭、不及和 过头,节点不重合等几种情形。
3.拓扑处理

拓扑是地理要素间的空间关系,它是确保数据质 量的基础。拓扑能提高空间分析能力,并且在确 保GIS数据库质量方面扮演了一个重要角色。
拓扑功能


在ArcGIS8.3以前,拓扑一直是ArcInfo coverage数据 模型的一个特性。在ArcInfo coverage数据模型中, 广大的GIS用户通过build和clean操作认识到拓扑的好 处。 从ArcGIS8.3开始为geodatabase增加了全面的拓扑。 在ArcGIS9.0中常用的有关topology的操作主要有两个 地方,一个是在ArcCatalog中,一个是在ArcMap中。 通常我们将在ArcCatalog中建立拓扑称为建立拓扑规 则,而在ArcMap中建立拓扑成为拓扑处理。
(3)公共要素裁剪合并(Intersect)操作

提示:该操作可以完成同层或不同层相互重叠 (Overlay)部分的要素裁减合并。新要素保持了原 要素的类型,但没有任何属性值,需输入新值。


第一步 在图形窗口中选择具有重叠部分的要 素,单击Target箭头,选择合并后的新要素所 属的目标数据层。 第二步 选择Editor>Intersect命令,所选择要 素的公共部分合并生成一个新要素。如图所示, 两多边形重叠部分生成一个新的多边形。
(3)移动结点
共有四种方法 a.单击Task箭头,选择Modify Features选项,单击按钮, 在图形窗口中选择需要移动结点的要素(线或多边 形),在需要移动结点的位置上按住左键,并将结点 拖放到新的位置后释放左键。 b.在需要移动结点的位置上单击右键,选择Move To命 令,在打开的Move To窗口中(如图)输入坐标,并 按Enter键,结点按照输入的坐标移动到新的位置。
二、编辑及其数据处理

1、编辑六步骤 2、编辑两


进入ArcMap工作环境,打开已有的地图文档或新建地图文档后,进行 数据编辑先执行以下六个步骤: 第一步 加载编辑数据。单击工具栏上的,选择需要加载的数据层。 第二步 打开编辑工具。单击工具栏上的,出现Editor工具条。 第三步 进入编辑状态。单击 Editor>Start Editor 命令,使数据层进入编 辑状态。 第四步:设置编辑环境 第五步 执行数据编辑。在Task下拉框中选择当前编辑任务,并在 Target Layer窗口确定编辑操作的目标数据层,然后选择编辑命令,对 要素进行编辑。 第六步 结束数据编辑。单击Editor>Stop Editor 命令,选择是否保存编 辑结果,结束编辑。 提示:顺序性录入
1.1建立点:打开Arccatalog->选中要存储的位置,如( D\实 验二)中的文件->单击右键->选择New->选择shipfile->输 入名称:站点;类型:点(point)->点击OK 1.2 建立线:打开Arccatalog->选中要存储的位置,如( D\ 实验二 )中的文件 -> 单击右键 -> 选择 New-> 选择 shipfile-> 输入名称:交通线;类型:线(Polyline)->点击OK; 1.3建立面: 打开Arccatalog->选中要存储的位置,如(E:\实 验)中的文件->单击右键->选择New->选择shipfile->输入 名称:水域;类型:面(Polygon)->点击OK
矢量化原理
屏幕数字化 利用诸如数字正射影像图、数字栅格地图数 据源作为背景在计算机屏幕上进行的手扶跟踪 数字化。
实验方案

一.拷贝资料
从:网上邻居—查看工作组计算机—A1-share document—矢量数据的输 入与编辑 .ppt; 拷贝到: E\

二.打开实验要求文档
D\实验二\矢量数据的输入与编辑_实验报告封面.doc


ArcCatalog的Geodatabase中所提供的创建拓扑规则, 主要是用于进行拓扑错误的检查,其中部分规则可以 在所设容差内对数据进行一些修改调整。建立好拓扑 规则后,就可以在ArcMap中打开由拓扑规则所产生的 文件,根据错误提示对SHAPE图层进行修改。 ArcMap中的topolopy工具条主要功能有对线拓扑,删 除重复线、相交线断点(topolopy中的planarize lines),根据线拓扑生成面(topolopy中的 construct features),拓扑编辑(如共享边编辑 等),拓扑错误显示(用于显示在ArcCatalog中创建 的拓扑规则错误,topolopy中的error inspector), 拓扑错误重新验证(也即刷新错误记录)。
