在线pH计的基本工作原理
pH计的工作原理
pH计的工作原理pH计是一种用于测量溶液酸碱性的仪器，它通过测量溶液中氢离子（H+）的浓度来确定溶液的酸碱性。
pH计的工作原理基于玻尔兹曼方程和酸碱指示剂的变色特性。
1. 玻尔兹曼方程pH计使用了玻尔兹曼方程，该方程描述了溶液中氢离子浓度和pH值之间的关系。
玻尔兹曼方程如下：pH = -log10[H+]其中，pH表示溶液的酸碱性，[H+]表示溶液中氢离子的浓度。
根据这个方程，当[H+]浓度增加时，pH值就会减小，溶液变得更酸；当[H+]浓度减小时，pH值就会增加，溶液变得更碱。
2. 酸碱指示剂pH计使用酸碱指示剂来测量溶液的酸碱性。
酸碱指示剂是一种能够根据溶液的pH值发生颜色变化的物质。
常见的酸碱指示剂有酚酞、溴蓝、甲基橙等。
当酸碱指示剂与溶液接触时，它会根据溶液的pH值发生颜色变化。
这种颜色变化可以通过光电传感器或光电二极管来检测和测量。
根据酸碱指示剂的颜色变化，pH计可以确定溶液的酸碱性。
3. pH计由电极和测量电路两部分组成。
- 电极：pH计的电极通常由玻璃电极和参比电极组成。
玻璃电极是最常用的pH电极，它由一个玻璃膜和一个内部填充液组成。
玻璃膜对氢离子非常敏感，当玻璃电极浸入溶液中时，溶液中的氢离子会与玻璃膜发生反应，产生电势差。
参比电极用于提供一个稳定的电势参考，以确保测量的准确性。
- 测量电路：测量电路用于测量电极产生的电势差，并将其转换为相应的pH 值。
测量电路通常包括一个放大器和一个数字显示屏。
放大器用于放大电极产生的微弱电信号，然后将其转换为电压值。
数字显示屏用于显示转换后的pH值。
当pH计浸入待测溶液中时，玻璃电极与溶液中的氢离子发生反应，产生电势差。
这个电势差通过测量电路被放大和转换，最终显示在数字显示屏上，以显示溶液的pH值。
总结：pH计是一种测量溶液酸碱性的仪器，它通过测量溶液中氢离子的浓度来确定溶液的pH值。
pH计利用玻尔兹曼方程和酸碱指示剂的变色特性实现对溶液酸碱性的测量。

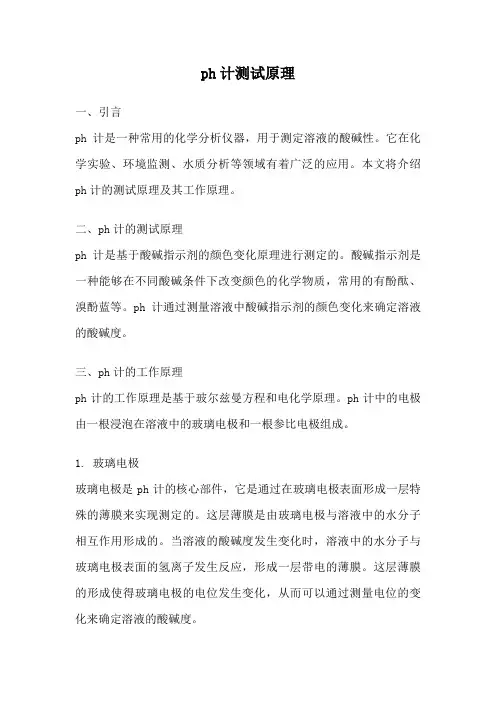

ph计测试原理
ph计测试原理一、引言ph计是一种常用的化学分析仪器，用于测定溶液的酸碱性。
它在化学实验、环境监测、水质分析等领域有着广泛的应用。
本文将介绍ph计的测试原理及其工作原理。
二、ph计的测试原理ph计是基于酸碱指示剂的颜色变化原理进行测定的。
酸碱指示剂是一种能够在不同酸碱条件下改变颜色的化学物质，常用的有酚酞、溴酚蓝等。
ph计通过测量溶液中酸碱指示剂的颜色变化来确定溶液的酸碱度。
三、ph计的工作原理ph计的工作原理是基于玻尔兹曼方程和电化学原理。
ph计中的电极由一根浸泡在溶液中的玻璃电极和一根参比电极组成。
1. 玻璃电极玻璃电极是ph计的核心部件，它是通过在玻璃电极表面形成一层特殊的薄膜来实现测定的。
这层薄膜是由玻璃电极与溶液中的水分子相互作用形成的。
当溶液的酸碱度发生变化时，溶液中的水分子与玻璃电极表面的氢离子发生反应，形成一层带电的薄膜。
这层薄膜的形成使得玻璃电极的电位发生变化，从而可以通过测量电位的变化来确定溶液的酸碱度。
2. 参比电极参比电极是用于提供一个稳定的电位参考的电极。
它的主要作用是保持ph计的电路稳定，使得测量结果更加准确。
常用的参比电极有银/氯化银电极和银/银氯化钾电极。
四、ph计的测量过程ph计的测量过程分为校准和测量两个步骤。
1. 校准校准是为了确保ph计的测量结果准确可靠。
在校准过程中，需要将ph计放入标准溶液中，根据标准溶液的酸碱度调节ph计的读数，使其与标准溶液的酸碱度相匹配。
通常使用两个标准溶液，一个为酸性标准溶液，一个为碱性标准溶液。
2. 测量在校准完成后，可以进行溶液的酸碱度测量。
将ph计浸泡在待测溶液中，等待一段时间，直至ph计读数稳定。
读取ph计上显示的酸碱度数值，并记录下来。
五、ph计的应用领域ph计在各个领域都有广泛的应用。
1. 化学实验在化学实验中，ph计通常用于测定溶液的酸碱度。
通过测量溶液的酸碱度，可以确定反应过程中的酸碱性变化，进而优化实验条件。
2. 环境监测ph计在环境监测中起到了重要的作用。

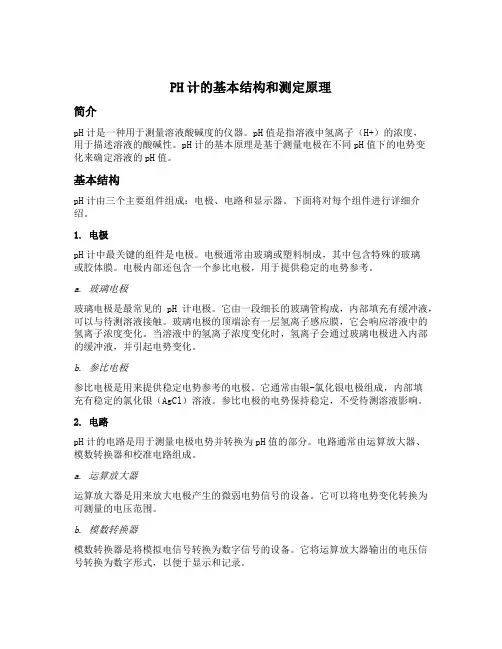

ph计的基本结构和测定原理
PH计的基本结构和测定原理简介pH计是一种用于测量溶液酸碱度的仪器。
pH值是指溶液中氢离子（H+）的浓度，用于描述溶液的酸碱性。
pH计的基本原理是基于测量电极在不同pH值下的电势变化来确定溶液的pH值。
基本结构pH计由三个主要组件组成：电极、电路和显示器。
下面将对每个组件进行详细介绍。
1. 电极pH计中最关键的组件是电极。
电极通常由玻璃或塑料制成，其中包含特殊的玻璃或胶体膜。
电极内部还包含一个参比电极，用于提供稳定的电势参考。
a. 玻璃电极玻璃电极是最常见的pH计电极。
它由一段细长的玻璃管构成，内部填充有缓冲液，可以与待测溶液接触。
玻璃电极的顶端涂有一层氢离子感应膜，它会响应溶液中的氢离子浓度变化。
当溶液中的氢离子浓度变化时，氢离子会通过玻璃电极进入内部的缓冲液，并引起电势变化。
b. 参比电极参比电极是用来提供稳定电势参考的电极。
它通常由银-氯化银电极组成，内部填充有稳定的氯化银（AgCl）溶液。
参比电极的电势保持稳定，不受待测溶液影响。
2. 电路pH计的电路是用于测量电极电势并转换为pH值的部分。
电路通常由运算放大器、模数转换器和校准电路组成。
a. 运算放大器运算放大器是用来放大电极产生的微弱电势信号的设备。
它可以将电势变化转换为可测量的电压范围。
b. 模数转换器模数转换器是将模拟电信号转换为数字信号的设备。
它将运算放大器输出的电压信号转换为数字形式，以便于显示和记录。
c. 校准电路校准电路用于校准pH计。
校准是将已知pH值的标准缓冲液测量并与pH计的读数进行比较，以确定准确的读数。
校准电路会根据已知的标准缓冲液和其对应的电势值进行自动校准。
3. 显示器显示器是用于显示测量结果的部分。
通常使用液晶显示器或数码显示器来显示pH 值。
测定原理pH计的测定原理基于电极在不同pH值下的电势变化。
下面将对pH计的测定原理进行详细解释。
当pH计中的玻璃电极浸入待测溶液中时，溶液中的氢离子会与玻璃电极上的氢离子感应膜发生反应，引起电极电势的变化。

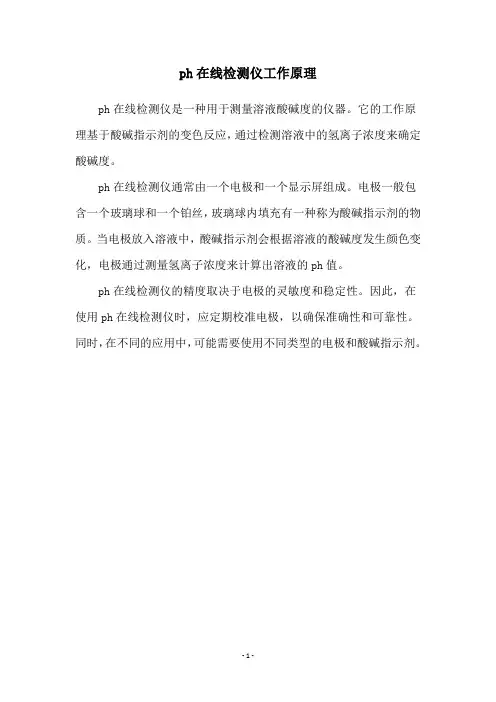

ph在线检测仪工作原理
ph在线检测仪工作原理
ph在线检测仪是一种用于测量溶液酸碱度的仪器。
它的工作原理基于酸碱指示剂的变色反应，通过检测溶液中的氢离子浓度来确定酸碱度。
ph在线检测仪通常由一个电极和一个显示屏组成。
电极一般包含一个玻璃球和一个铂丝，玻璃球内填充有一种称为酸碱指示剂的物质。
当电极放入溶液中，酸碱指示剂会根据溶液的酸碱度发生颜色变化，电极通过测量氢离子浓度来计算出溶液的ph值。
ph在线检测仪的精度取决于电极的灵敏度和稳定性。
因此，在使用ph在线检测仪时，应定期校准电极，以确保准确性和可靠性。
同时，在不同的应用中，可能需要使用不同类型的电极和酸碱指示剂。
- 1 -。
PH计工作原理及标定
PH计工作原理及标定PH计是一种用于测量物质酸碱性的仪器，它的工作原理基于物质溶液中氢离子（H+）的浓度。
PH计常用于实验室、工业生产和环境监测等领域。
PH计的工作原理可以归结为电化学原理。
它利用一种被称为玻璃膜的特殊材料来感应溶液中氢离子的浓度。
玻璃膜是一种半透膜，通过它可以让溶液中的离子通过而阻止大部分分子通过。
玻璃膜表面涂覆着特殊的薄层物质，这种物质在溶液中会发生反应并产生电势差。
当溶液中的氢离子浓度发生变化时，玻璃膜上的电势差也会相应地改变。
PH计通常有两种电极，一种是用于测量的玻璃电极，另一种是用于参比的银氯化银电极。
这两个电极通过一个电桥连接在一起，并与一个电流源相连。
当电桥平衡时，电流源的输出电压为零。
如果溶液发生酸碱变化，玻璃电极的电势差会发生改变，从而破坏了电桥的平衡，电流源将会输出电压来重新平衡电桥。
通过测量电流源输出的电压，可以得到溶液的PH值。
为了确保PH计的准确性，需要进行标定。
标定是通过将PH计浸入标准溶液中来确定PH计的响应特性。
通常使用两种不同PH值的标准溶液进行标定。
首先将PH计放入PH7的标准缓冲溶液中，调整仪器上的校准旋钮，使其显示PH值为7、然后将PH计放入PH4或PH10的标准溶液中，根据实际测量值和标准值之间的差异，适当调整校准旋钮，使其准确显示PH值。
在实际应用中，PH计也需要定期维护和校准。
由于PH计的玻璃膜会发生老化，其响应特性会随着时间的推移而变化。
因此，需要定期更换玻璃电极，并进行标定来确保测量结果的准确性。
总之，PH计的工作原理基于物质溶液中氢离子的浓度，并利用电化学原理进行测量。
通过标定可以确定PH计的响应特性，确保测量结果的准确性。
使用PH计可以快速、精确地测量酸碱性，广泛应用于实验室、工业生产和环境监测等领域。
pH计的工作原理
pH计的工作原理pH计是一种用于测量溶液酸碱性的仪器，它通过测量溶液中氢离子（H+）的浓度来确定溶液的酸碱性。
pH计的工作原理基于玻尔定律和电化学原理。
1. 玻尔定律玻尔定律是描述酸碱性的数学公式，它将溶液的酸碱性表示为-pH值。
pH值是一个无单位的指标，它的取值范围是0到14，表示溶液的酸性、中性或碱性程度。
pH值小于7表示酸性溶液，pH值等于7表示中性溶液，pH值大于7表示碱性溶液。
2. 电化学原理pH计利用电化学原理测量溶液中的氢离子浓度。
它包含两个电极：玻璃电极和参比电极。
玻璃电极是最重要的部分，它由玻璃膜和内部填充的电解液组成。
玻璃膜是一种特殊的玻璃，它能与溶液中的氢离子发生化学反应。
参比电极则提供一个稳定的电位作为参考。
当将pH计浸入待测溶液中时，玻璃膜与溶液中的氢离子发生反应，产生电势差。
这个电势差被传递到pH计的电路中，经过放大和处理后，转换成对应的pH 值。
参比电极则提供一个稳定的电位作为参考，确保测量的准确性和稳定性。
3. 校准和使用为了确保pH计的准确性，它需要定期进行校准。
校准通常需要使用两种标准溶液，一种为酸性标准溶液，另一种为碱性标准溶液。
校准过程中，将pH计分别浸入这两种标准溶液中，根据测量结果调整仪器的校准参数，使其能够准确地测量待测溶液的pH值。
在使用pH计时，需要注意以下几点：- 避免将pH计暴露在极端温度下，因为温度会影响测量结果。
- 在测量不同溶液之间，应先用去离子水或纯水冲洗pH计，以避免交叉污染。
- 在测量过程中，应轻轻搅拌待测溶液，以确保溶液中的氢离子均匀分布。
- 在测量结束后，应将pH计清洗干净，并将其保存在干燥通风的地方。
总结：pH计是一种通过测量溶液中氢离子浓度来确定溶液酸碱性的仪器。
它的工作原理基于玻尔定律和电化学原理。
玻尔定律将溶液的酸碱性表示为-pH值，而电化学原理则利用玻璃电极和参比电极测量溶液中的氢离子浓度，并将其转换成对应的pH值。
电化学--ph计的原理及使用
1、pH计的基本原理：能斯特方程，通过测量电位来计算H离子的浓度2、pH计的结构和测量原理：pH计由两部分组成：一个电极和一个电流计。
该电流计能在电阻极大的电路中测量出微小的电位差。
在实际测量中，电极浸入待测溶液中，将溶液中的H+离子浓度换成mV级电压讯号，送入电流计。
电流计将该信号放大，并经过对数转换为pH值，然后由毫伏级显示仪表显示出pH值。
电极有2～3部分组成：1.一个参比电极；2.一个指示电极（玻璃电极），其电位取决于周围溶液的pH；3.温度电极（有些仪表没有）。
参比电极的基本功能是维持一个恒定的电位，作为测量各种偏离电位的对照。
玻璃电极的功能是建立一个对所测量溶液的氢离子活度发生变化作出反应的电位差。
把对pH敏感的电极和参比电极放在同一溶液中，就组成一个原电池，该电池的电位是玻璃电极和参比电极电位的代数和。
pH计以玻璃电极为测量电极，甘汞电极为参比电极。
氢离子浓度变化所引起的玻璃电极电热的变化，造成了其与甘汞电极之间电势的变化，应符合下列公式：单独一支pH指示电极是无法进行测量的，它必须和参比电极一起才能测量。
目前pH计常用的电极多为复合电极，已将玻璃电极与甘汞电极复合在一起。
玻璃膜一般呈球泡状，球泡内充入内参比溶液，插入内参比电极（现在一般用银/氯化银电极），用电极帽封接引出电线，装上插口，就成为一支pH指示电极。
校准：pH较准是一个很重要的环节，值没有了标准，所测出来的数据也就没有意义了。
尽管pH计种类很多，但其校准方法均采用两点校准法，即选择两种标准缓冲液：一种是pH7标准缓冲液，第二种是pH9标准缓冲液或pH4标准缓冲液。
先用pH7标准缓冲液对电计进行定位，再根据待测溶液的酸碱性选择第二种标准缓冲液。
如果待测溶液呈酸性，则选用pH4标准缓冲液；如果待测溶液呈碱性，则选用pH9标准缓冲液。
若是手动调节的pH计，应在两种标准缓冲液之间反复操作几次，直至不需再调节其零点和定位（斜率）旋钮，pH计即可准确显示两种标准缓冲液pH值。
在线pH计测试原理及维护
在线pH 计测试原理及维护在线pH 计测试回路图示如下：1、零点和斜率变送器使用数学功能将传感器的输入信号y 转化成测量值x 。
用于计算pH 值的能斯特方程是典型的线性关系。
pH FRT U U i 303.20-= Ui ：未经处理的测量值，U0：零点（pH 为7时的电压），R ：气体常数（8.3143J/mol.K ），F ：法拉第常数（26.803Ah ）2、校准注意事项下列规则适用于所有参数：校准要反映过程状况：1） 如果介质不停移动，也要相应移动标液；如搅拌等；2） 如果介质相对静止，也相应在静止的溶液中校准；标定时使用的菜单设置与过程中使用的菜单设置一致，如均使用温度补偿。
3、校准间隔PH 玻璃电极的使用寿命有限。
部分原因在于pH 敏感隔膜玻璃退化和老化。
这种老化使得胶状层发生改变，慢慢变厚。
老化包括：1） 隔膜电阻增大；2） 反应变慢；3） 斜率降低参比系统中的变化（如，由于污染，即参比电极上发生氧化还原反应），或电解液溶液溶于参比半电池中，均可能改变参比电势，这会导致测量电极发生零点漂移。
为了确保高精度，定期重新调整pH 传感器变得很重要。
标定间隔很大程度上取决于传感器的应用领域，以及所需的精度和再现性水平。
标定间隔从每天1次到数月一次，各不相同。
定义校准间隔1） 使用缓冲溶液检查传感器（仅在偏离设定值时采用第2步中的步骤操作，如果值位于定义的偏离公差范围之内，则不用进行校准）；2） 校准和调节传感器；3） 在24h 后，再次使用缓冲溶液进行检查；如果偏差在允许范围内，增大检查间隔，如增大2倍；如果偏差变大，则缩短间隔。
4）继续执行第2、3中的操作，直到确定适当的间隔。
4、校准1）初次调试时；2）更换传感器后；3）停止使用一段时间后；4）依据工艺条件，校准间隔可以是几天或者一季度。
4.1校准类型：选择菜单中“PARAM”/“Sensor…”/“Cal.Settings”/“Type of calibration”或者在快速设置里。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一）PH计价格有几种1便携笔式PH计价格300-900,2实验室用PH计价格1500-3000，工业在线PH计价格国产的三四千，进口的8000-10000左右
二)PH计原理
用酸度计进行电位测量是测量pH最精密的方法。
pH计由三个部件构成：
(1)一个参比电极；
(2)一个玻璃电极，其电位取决于周围溶液的pH；
(3)一个电流计，该电流计能在电阻极大的电路中测量出微小的电位差。
由于采用最新的电极设计和固体电路技术，现在最好的pH可分辨出0.005pH单位。
参比电极的基本功能是维持一个恒定的电位，作为测量各种偏离电位的对照。
银-氧化银电极是目前pH中最常用的参比电极。
玻璃电极的功能是建立一个对所测量溶液的氢离子活度发生变化作出反应的电位差。
把对pH敏感的电极和参比电极放在同一溶液中，就组成一个原电池，该电池的电位是玻璃电极和参比电极电位的代数和。
E电池＝E参比+E玻璃，如果温度恒定，这个电池的电位随待测溶液的pH变化而变化，而测量酸度计中的电池产生的电位是困难的，因其电动势非常小，且电路的阻抗又非常大(1－100MΩ)；因此，必须把信号放大，使其足以推动标准毫伏表或毫安表。
电流计的功能就是将原电池的电位放大若干倍，放大了的信号通过电表显示出，电表指针偏转的程度表示其推动的信号的强度，为了使用上的需要，pH电流表的表盘刻有相应的pH数值；而数字式pH计则直接以数字显出pH值
三）PH计如何选型
技术指标
1、测量范围：
pH值: 0～14.00pH ，分度值: 0.01pH；
温度: 0～99.9℃，分度值: 0.1℃；
电位值: –1999～+1999mV ，分度值: 0.1mV；
2、精度：pH值: ±0.05pH ；温度：±0.5℃（0～60.0℃）；
3、自动温度补偿范围：0～100.0℃，25℃为基准；
4、被测水样：0～100.0℃，0.6Mpa ；
5、电子单元自动温度补偿误差：±0.03pH ；
6、电子单元重复性误差：±0.02pH ；
7、稳定性：±0.02pH/24h ；
8、双高阻输入，输入阻抗：≥1012 Ω ；
9、电流隔离输出：4～20 mA（负载<750 Ω ）；
10、输出电流误差：≤±1%FS ；
11、电源：AC220V±22V，50Hz±1Hz；可选配DC24±2.4V,1A供电；请订货时指明，不指明按AC220V供电；
12、防护等级：IP65；
13、仪表通道数二至四通道可以选择，各通道之间相互独立。
请订货时指明通道数，不指明按两通道配置；
14、各通道的数据同时测量，同屏显示，不用切换显示；
15、外形尺寸：146（长）×146（宽）×108（深）mm ，开孔尺寸：138×138 mm；
16、重量：0.8kg ；
17、工作条件：环境温度0～60℃相对湿度<85% ；
18、根据测量介质选配pH电极。
请订货时指明电极型号。
19、二次表安装方式：开孔式/壁挂式/架装式/管道式
20、电极安装方式：流通式/沉入式/法兰式/管道式
标准配置：二次表一台，电极，pH（4、7、9）标准缓冲液各两包。
主要特点
双通道pH计、三通道pH计、四通道pH计，客户可以任意选择，各通道之间相互独立，互不干扰，最多可以同时接四支pH电极。
中文液晶显示，中文菜单式操作。
微机化：采用高性能CPU芯片、高精度AD转换技术和SMT贴片技术，完成多参数测量、温度补偿、仪表自检，精度高，重复性好。
防水防尘设计：防护等级IP65，适宜户外使用。
电磁兼容性（EMC/RFI）设计：按欧洲标准EN50081/50082设计制造。
实现25℃折算：能斯特电极斜率温度补偿，纯水和加氨超纯水25℃折算。
双高阻输入电路：低内阻pH电极，仪器稳定性好，响应快，抗干扰强。
溶液地连接：消除地回路干扰。
四种标定方式
隔离的4～20 mA电流输出；电流对应pH值的输出上、下限可任意设定。
工业控制式看门狗：确保仪表不会死机。
手动电流源：方便记录及检测装置的测试。
密码管理：标定、参数设置和维护均有密码保护。
定货指南
1、所配电极型号及安装方式，不作说明按T335配置，流通式安装；
2、电极电缆长度，不作说明按5m配；
3、电极电缆长度超过20m，应配pHRT-1阻抗变换器；
4、二次仪表的安装方式，不作说明按开孔式配置；
5、供电电源，不指明按AC220V配；
