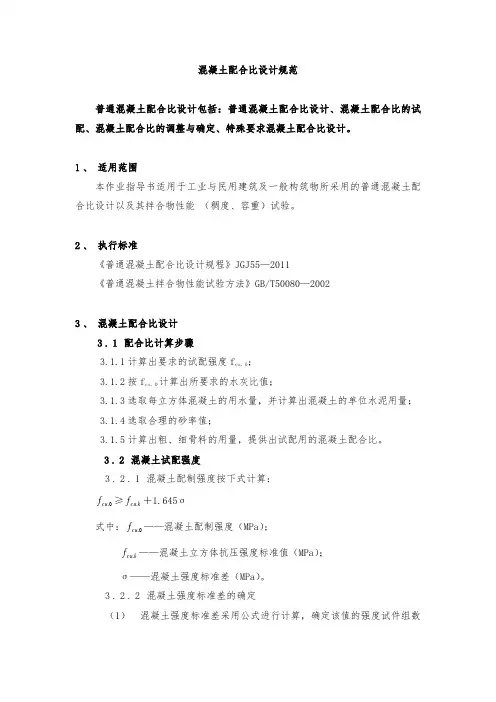

混凝土配合比设计规范
混凝土配合比设计规范普通混凝土配合比设计包括：普通混凝土配合比设计、混凝土配合比的试配、混凝土配合比的调整与确定、特殊要求混凝土配合比设计。
1、适用范围本作业指导书适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计以及其拌合物性能 （稠度、容重）试验。
2、执行标准《普通混凝土配合比设计规程》JGJ55—2011 《普通混凝土拌合物性能试验方法》GB/T50080—20023、混凝土配合比设计3.1配合比计算步骤3.1.1计算出要求的试配强度f cu ，0； 3.1.2按f cu ，0计算出所要求的水灰比值；3.1.3选取每立方体混凝土的用水量，并计算出混凝土的单位水泥用量； 3.1.4选取合理的砂率值；3.1.5计算出粗、细骨料的用量，提供出试配用的混凝土配合比。
3.2混凝土试配强度3.2.1混凝土配制强度按下式计算：0.cu f ≥k cu f .＋1.645σ式中：0.cu f ——混凝土配制强度（MPa ）；k cu f .——混凝土立方体抗压强度标准值（MPa ）；σ——混凝土强度标准差（MPa ）。
3.2.2混凝土强度标准差的确定（1） 混凝土强度标准差采用公式进行计算，确定该值的强度试件组数不应少于30组。
（2） 当混凝土强度等级不大于C30的混凝土，其强度标准差计算值小于3.0MPa 时，标准差应取用3.0MPa ，当强度等级大于C30且小于C60的混凝土，其强度标准差计算值低于4.0MPa 时，标准差应取用4.0MPa 。
3 当无统计资料和经验时，可参考下表取值。
表3.2.2 标准差取值表3.3 计算水胶比按下列公式计算要求的水胶比值：W/B ＝bcu bf ab f af 0.式中 W/B ——混凝土所要求的水灰比值；a 、b ——回归系数；当不具备试验资料时，对碎石混凝土可取a ＝0.53，b ＝0.20； 对卵石混凝土可取a ＝0.49，b ＝0.13。
b f —胶凝材料28d 天胶砂抗压强度（MPa ），可实测，也可根据下式计算： b f =ce s f f r r式中f r 、s r ——粉煤灰和矿渣粉的影响系数ce f ——水泥28天胶砂抗压强度，可实测，也可根据下表取值计算 粉煤灰和矿渣粉的影响系数按下表取值：3.4 用水量选定3.4.1水灰比在0.4～0.8范围内，按骨料品种、规格及施工要求的塌落度值选择每立方米混凝土的用水量（m ω0）按表3.4.1选用。
大体积混凝土作业指导书
大体积混凝土作业指导书一、前言大体积混凝土在现代建筑工程中应用广泛，如大型基础、大坝、桥梁墩台等。
由于其体积大、水泥水化热释放集中，容易产生温度裂缝等质量问题。
为确保大体积混凝土施工质量，特制定本作业指导书。
二、施工准备（一）技术准备1、熟悉施工图纸，了解混凝土的强度等级、抗渗等级、浇筑量等设计要求。
2、进行混凝土配合比设计，根据工程特点、原材料性能及施工条件，通过试配确定最优配合比。
3、编制施工方案，明确施工流程、浇筑顺序、振捣方法、养护措施等。
（二）材料准备1、水泥：优先选用低水化热的水泥品种，如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。
2、骨料：粗骨料宜选用粒径较大、级配良好的石子，细骨料宜选用中粗砂。
3、掺合料：适量掺入粉煤灰、矿渣粉等掺合料，可降低水泥用量，减少水化热。
4、外加剂：根据混凝土性能要求，掺入缓凝剂、减水剂等外加剂。
5、水：使用符合国家标准的饮用水。
（三）现场准备1、清理施工现场，保证场地平整、排水畅通。
2、搭建混凝土搅拌站、输送泵及管道等设施，并进行调试。
3、准备好混凝土浇筑所需的模板、钢筋等，并进行验收。
三、混凝土浇筑（一）浇筑方法1、分层浇筑：根据混凝土的初凝时间和浇筑量，将混凝土分层浇筑，每层厚度不宜超过 500mm。
2、分段浇筑：对于面积较大的混凝土结构，可采用分段浇筑的方法，每段长度不宜超过 30m。
（二）振捣要求1、振捣棒应快插慢拔，插点均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实。
2、振捣时间以混凝土表面不再显著下沉、不再出现气泡、表面泛出灰浆为准。
（三）浇筑顺序1、一般从低处开始，沿长边方向自一端向另一端推进。
2、当混凝土供应量有保证时，也可多点同时浇筑。
四、温度控制（一）测温点布置在混凝土内部及表面合理布置测温点，测温点间距不宜大于 6m。
（二）测温频率在混凝土浇筑后 72 小时内，每 2 小时测温一次；72 小时后，每 4 小时测温一次。
（三）温度控制措施1、优化混凝土配合比，降低水泥用量，减少水化热。

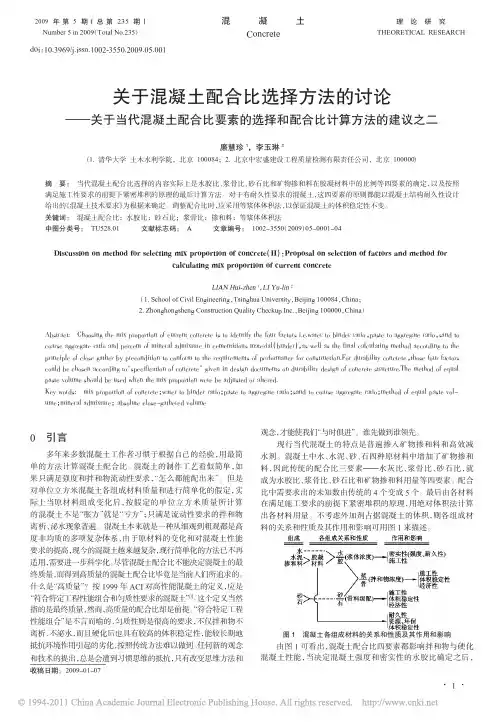

关于混凝土配合比选择方法的讨论__省略_的选择和配合比计算方法的建议之二_廉慧珍
doi：10.3969/j.issn.1002-3550.2009.05.001
混
凝
土
Concrete
理论研究 THEORETICAL RESEARCH
关于混凝土配合比选择方法的讨论
—— —关于当代混凝土配合比要素的选择和配合比计算方法的建议之二
（4）按施工性要求选择砂石比，按《混凝土技术要求》中的 混凝土目标性能确定矿物掺和料掺量和水胶比。
（5）分别按绝对体积法用浆体体积计算胶凝材料总量和用 水量；用骨料体积计算砂、石用量。调整水胶比时，保持浆体体 积不变。
（6）根据工程特点和技术要求选择合适的外加剂，用高效 减水剂掺量调整拌和物的施工性。
3 混凝土配合比选择的步骤
（1）确认混凝土结构设计中《混凝土技术要求》提出的设计 目标、条件及各项指标和参数：混凝土结构构件类型、保护层最 小厚度、所处环境、设计使用年限、耐久性指标（根据所处环境 选择）、最低强度等级、最大水胶比、胶凝材料最小和最大用量、 施工季节、混凝土内部最高温度（如果有要求）、骨料最大粒径、 拌和物坍落度、1 h 坍落度最大损失（如果有）。
最大胶凝材料的限定范围，由试配拌和物工作性确定，取尽量
小的浆骨比值。水胶比一定时，浆骨比小的，强度会稍低、弹性
模量会稍高、体积稳定性好、开裂风险低，反之则相反。
表 1 不同等级体积比） 用水量（/ kg/m）3
C30~C50（不含 C50）
≤0.32（1∶2）
廉慧珍 1，李玉琳 2 （1. 清华大学 土木水利学院，北京 100084；2. 北京中宏盛建设工程质量检测有限责任公司，北京 100000）

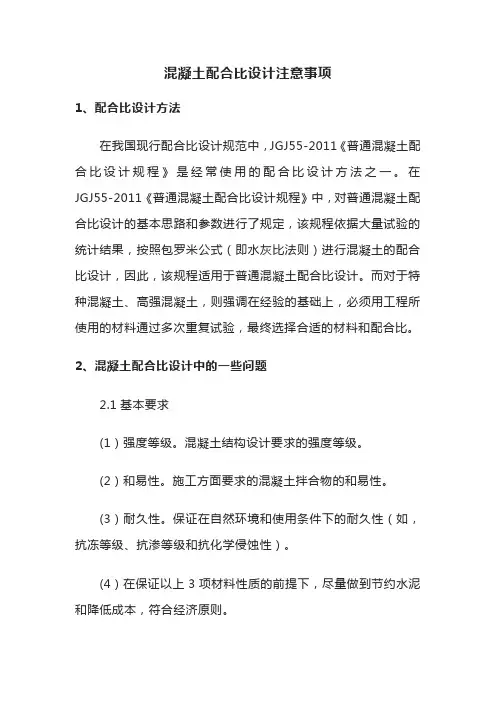

混凝土配合比设计注意事项
混凝土配合比设计注意事项1、配合比设计方法在我国现行配合比设计规范中，JGJ55-2011《普通混凝土配合比设计规程》是经常使用的配合比设计方法之一。
在JGJ55-2011《普通混凝土配合比设计规程》中，对普通混凝土配合比设计的基本思路和参数进行了规定，该规程依据大量试验的统计结果，按照包罗米公式（即水灰比法则）进行混凝土的配合比设计，因此，该规程适用于普通混凝土配合比设计。
而对于特种混凝土、高强混凝土，则强调在经验的基础上，必须用工程所使用的材料通过多次重复试验，最终选择合适的材料和配合比。
2、混凝土配合比设计中的一些问题2.1基本要求(1）强度等级。
混凝土结构设计要求的强度等级。
(2）和易性。
施工方面要求的混凝土拌合物的和易性。
(3）耐久性。
保证在自然环境和使用条件下的耐久性（如，抗冻等级、抗渗等级和抗化学侵蚀性）。
(4）在保证以上3项材料性质的前提下，尽量做到节约水泥和降低成本，符合经济原则。
2.2主要控制参数(1）水灰比。
水与水泥之间的比例关系。
(2）单位用水量。
1m3混凝土的用水量。
(3）砂率。
砂与石的比例关系。
这3个参数与混凝土配合比设计基本要求密切相关，水灰比的大小直接影响混凝土的强度和耐久性；用水量的多少是控制混凝土拌合物流动性大小的重要参数；砂率反应砂石的配合关系，砂率对混凝土的影响主要体现在和易性。
2.3外加剂掺量的确定外加剂的最佳掺量是获得最好技术经济效果的重要因素。
规范中建议确定外加剂掺量的原则是：在满足混凝土性能要求的前提下，采用最低掺量。
对这一原则的理解，最重要的是首先满足混凝土性能要求这一前提，而不是外加剂推荐掺量的低限。
在进行混凝土配合比设计以及试配时，首先选择外加剂的品种，了解外加剂的基本性能，然后通过混凝土试拌选定外加剂的合适掺量。
外加剂掺量的选择主要取决于减水剂的合理用量，每种减水剂都存在最佳掺量，此时才可能产生相应的效果，从而达到所需的性能和经济技术指标。
基于骨料最紧密堆积的混凝土配合比设计
基于骨料最紧密堆积的混凝土配合比设计李玉龙;孟凡杰【摘要】传统的混凝土配合比设计使用质量法,计算过于粗略,且没有考虑骨料的具体状况,有必要进行改进.提出并建立了骨料混合模型,并根据这一模型推导出两骨料最紧密堆积时的质量比例,并用相关试验验证了可行性.以此为基础提出了两种基于骨料最紧密堆积的混凝土配合比设计方法:浆体法和体积法,试验效果良好.研究成果符合现代的混凝土设计思路和要求,一定程度上可以提高混凝土的性能,应用起来更加方便.【期刊名称】《国防交通工程与技术》【年(卷),期】2015(013)006【总页数】5页(P17-21)【关键词】骨料;最紧密堆积;混凝土配合比设计;浆体法;体积法【作者】李玉龙;孟凡杰【作者单位】中铁建设集团有限公司,北京100040;中铁十六局集团有限公司路桥工程有限公司,北京101500【正文语种】中文【中图分类】TU528混凝土是现代建筑工程中用途最广、用量最大的建筑材料之一。
目前全世界每年生产的混凝土材料超过100亿t。
广义上来讲，混凝土是以胶凝材料、散粒状材料以及必要的外掺组分，按照一定比例配制，凝结硬化而成的人工石材。
而在混凝土中用量最大的是骨料，在混凝土中所占的体积约为70%～80%。
由于骨料不参与水泥复杂的水化反应，因此，过去通常将其视为一种惰性填充材料，起骨架作用。
随着混凝土技术的不断深入研究和发展，混凝土材料与工程界越来越意识到骨料对混凝土的许多重要性能如和易性、强度、体积稳定性及耐久性等都会产生很大的影响[1]。
骨料在混凝土中有以下作用：①在经济上，节约降低成本。
②在性能上，使混凝土的体积稳定性明显的增强，耐久性也有所提高；力学性能有所改善，弹性模量提高；可以使用特殊骨料配制用特殊性能的混凝土。
所以骨料的状态和性能对混凝土的各方面性能有着重大的影响。
在混凝土中胶凝材料浆体的需求量是集料间需要填充的空隙和集料包裹的面积决定的，所以希望选择空隙率低、比表面积相对较小的集料。
混凝土施工作业指导书
本工艺合用于库阿高速桥梁、涵洞及构造物的混凝土施工。
《公路桥涵施工技术规范》 JTJ 041-2000《公路工程质量检验评定标准》 JTG F80/1-2004《公路工程施工安全技术规程》 JTJ 076-95熟悉和分析施工现场地形、地貌及水文资料和道路、场地等情况。
根据设计、施工要求选定混凝土配合比，配制的混凝土拌和物应满足和易性、凝结速度、坍落度损失、可泵性等施工技术条件，制成的混凝土应符合强度、耐久性(抗冻、抗渗、抗侵蚀)等质量要求。
确定设计配合比后，填写报告单，提交施工监理批准。
混凝土生产前，对场内材料进行试验，确定施工配合比。
计量器具必须经过有效检定。
经大修、中修或者迁移至新的地点后，应重新进行检定。
施工前，将暂时平台、通道、混凝土的拌和、运输、入模方法及顺序、养护的方法和标准要求，有现场主管技术员对施工人员进行全面的技术、操作、安全交底。
混凝土拌和设备：混凝土拌和站、装载机。
混凝土运输设备：混凝土罐车。
配套设备：混凝土输送泵、吊斗、吊车等。
浇筑机具：导管、串筒、流槽、插入式振动器、表面振动器、附着式振动器、铁锹等。
安全设备：安全帽、安全护拦等。
通讯设备：手机、对讲机。
原材料：拌制混凝土所使用的各项材料及拌和物的质量应经过检验，试验方法应符合现行《公路工程水泥混凝土试验规程》 (JTG E30)的有关规定。
水泥和外加剂应符合现行国家标准，并附有创造厂的品质试验报告等合格证明文件。
袋装水泥在运输和储存时应防止受潮。
不同强度等级、品种和出厂日期的水泥应分别堆放。
散装水泥的储存，采用水泥罐或者散装水泥仓库。
水泥如受潮或者存放时间超过 3 个月，应重新取样检验，并按其复验结果使用。
骨料应按品种规格分别堆放，不得混杂。
在装卸及存储时，应采取措施，使骨料颗粒级配均匀，并保持洁净。
混凝土的坍落度应满足施工要求，普通水下灌注桩混凝土坍落度位180~220mm，基础、箱梁、墩台盖梁、护栏等位70~90mm。
混凝土作业指导书
混凝土作业指导书标题：混凝土作业指导书引言概述：混凝土是建筑工程中常用的材料，其施工过程需要严格遵循操作规范，以确保施工质量和安全。
本文将介绍混凝土作业指导书的内容和要点，帮助施工人员正确操作，提高施工效率和质量。
一、混凝土搅拌操作1.1 搅拌设备选择：选择适合工程需求的搅拌设备，确保搅拌效果和效率。
1.2 材料比例准备：准确按照设计要求配比水泥、砂、石料等原材料，保证混凝土质量。
1.3 搅拌时间控制：控制搅拌时间，避免混凝土过度或不足搅拌，影响强度和耐久性。
二、混凝土浇筑操作2.1 浇筑前准备：清理施工现场，确保平整干净，设置模板和支撑，做好防水措施。
2.2 浇筑过程控制：控制浇筑速度和均匀性，避免混凝土流动不畅或出现空鼓现象。
2.3 浇筑后处理：及时修整混凝土表面，保持养护湿润，防止开裂和渗水。
三、混凝土养护操作3.1 养护时间：根据混凝土强度等级和气温湿度等因素确定养护时间，确保混凝土强度发挥。
3.2 养护方式：采用湿润养护或覆盖保温养护方式，防止混凝土过早干燥和裂缝产生。
3.3 养护质量：定期检查混凝土养护情况，及时补充水分和修复破损，确保养护效果。
四、混凝土强度检测4.1 取样方法：按照规范要求采取混凝土取样，避免取样不准确影响检测结果。
4.2 试块制作：制作混凝土试块，标明取样位置和养护条件，确保试块质量。
4.3 试块检测：按照标准方法进行试块检测，获取混凝土强度数据，评估混凝土质量。
五、混凝土施工安全5.1 安全防护：施工现场设置警示标识，配备必要的安全防护设备，确保施工人员安全。
5.2 施工操作规范：严格按照作业指导书要求操作，避免操作失误导致事故发生。
5.3 紧急应急措施：制定应急预案，培训施工人员应急处置能力，保障施工安全。
结语：混凝土作业指导书是指导混凝土施工操作的重要文件，施工人员应严格按照指导书要求进行作业，确保施工质量和安全。
通过本文介绍的内容，希望能帮助施工人员更好地理解和遵守混凝土作业指导书，提高施工效率和质量。
混凝土配制工序作业指导书
混凝土配制工序作业指导书1 混凝土配制准备工作1.1 水泥、减水剂、砂、石、粉煤灰、水等主要原材料是否经检验合格，符合使用要求，否则禁止使用。
数量是否能满足生产要求。
1.2 拌和设备是否运转正常，计量器具是否经检验合格，并在有效期内。
1.3 拌和站严格按照试验室当日开具的配合比料单(施工配合比)进行配比。
2 混凝土拌和2.1 拌和基本要求2.1.1 每立方混凝土水泥用量不宜小于400kg，且混凝土胶凝材料总量不应超过500kg，水胶比不应大于0.35，粉煤灰的最大掺量不应超过水泥质量的25%。
混凝土的总碱含量不得超过3kg/m3，如发现不符时，须由试验人员查明原因后予以调整。
2.1.2在配制拌和物时，水泥、水、减水剂及粉煤灰的称量偏差不应大于±1％，粗、细骨料的称量偏差不应大于±2％（均以质量计）。
在拌和过程中，要对拌和机的计量准确度进行抽查，每一工作班不少于3次。
2.1.3 混凝土按理论配合比根据实测定的砂、石的含水率换算成施工配合比时，由试验室出具配合比料单，确定出各种材料的实际用量，进行投料拌和。
2.1.4 在正常情况下，混凝土配料的计量系统，应每年检定一次。
在特殊情况下，若发现用水量或混凝土坍落度严重反常，混凝土颜色、离析现象突变，或有其它怀疑情况等，均应及时校正。
遇有故障及时检修排除后，都必须经过校正检定后,才允许使用。
2.2 混凝土拌和2.2.1 采用全自动强制式搅拌站拌和混凝土。
开拌前，检查拌和设备是否完好，应具有两台混凝土拌和站，以便使用、维修，平行作业两不误, 开工前由试验人员测骨料含水率，根据理论配合比出具当天施工配合比通知单。
施工人员确认本次灌注的骨料、水泥、外加剂、粉煤灰等质量合格，数量满足需要, 试验人员在开盘时、搅拌过程中须值班，随时掌握和控制混凝土搅拌质量，计量采用自动传感器计量，每年校验一次，如在施工中发现有异常必须及时校验。
2.2.2 首次使用配合比时，不宜一下把水加完，应根据实际情况，直接观察混凝土稀、稠后，逐渐添加，然后再结合实测坍落度进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中铁*局集团第*工程有限公司工程试验中心
混凝土配合比设计作业指导书
（等浆体体积法）
二0一一年六月二十三日
混凝土配合比设计
作业指导书
中铁*局集团*公司试验中心***
在《铁路混凝土工程施工质量技术指南》铁建设〔2010〕241号中，对混凝土配合比设计提出了新的要求，对不同强度等级的混凝土浆体体积做了限制要求。
我们习惯使用的假定容重法已经不再适用，怎样才能准确控制浆体体积呢，下面通过例题向大家介绍等浆体体积法计算混凝土配合比的方法，供参考使用。
一、编制依据
（1）《铁路混凝土工程施工质量验收标准》TB10424-2010
（2）《铁路混凝土工程施工技术指南》铁建设〔2010〕241号
（3）《关于混凝土配合比选择方法的讨论》作者：廉慧珍李玉林二、不同材料混凝土浆体体积限值
注：浆体体积即单位体积混凝土中胶凝材料、水和空气所占的体积。
三、混凝土配合比设计实例
某斜拉式特大桥，主塔塔高103.5米，设计强度等级为C50，设计使用年限100年，碳化环境T1。
（1）、原材料选择
水泥：贵港华润P•O42.5，粉煤灰掺量8%，密度3.0g/cm3；
粉煤灰：田东电厂Ⅰ级粉煤灰，烧失量3.2%，细度8%，需水量比97%，密度2.3 g/cm3；
细骨料：梧州中砂，细度模数2.6，表观密度2.63 g/cm3；
粗骨料：蒙圩碎石5～10mm和10～20mm，掺兑比例35:65,表观密度2.70 g/cm3，堆积密度1620 kg/m3，孔隙率40%；
减水剂：西卡牌聚羧酸盐高效减水剂,掺量1.05%，含固量20%。
（2）参数选择
水胶比：选用W/B=0.32；
砂率：根据紧密堆积原则，以及石子孔隙率和砂子细度模数，选取砂率为39%，则砂石比为39:61；
浆体体积：按铁建设〔2010〕241号（表6.5.2-6）选用浆体体积V P=0.35；
粉煤灰掺量：依据铁建设〔2010〕241号（表6.5.2-1）破坏冻融环境和预应力张拉早期强度要求，选择粉煤灰掺量为20%，鉴于P•O42.5水泥已掺入粉煤灰8%，现选择掺入粉煤灰12%；
含气量：按铁建设〔2010〕241号（表6.5.2-5），T1环境入模含气量不小于2%，考虑运输过程中的气损，控制配合比含气量在3%以上，含气量占浆体的体积按0.035考虑。
注：《混凝土结构耐久性设计规范》GB/T50476-2008中的含气量定义：混凝土中气泡体积与混凝土总体积的比值。
包括掺入引气剂后形成的气泡体积和混凝土拌合过程中挟带的空气体积。
坍落度：由于泵送高度较高，主塔顶部钢筋及预应力波纹管孔道较集，选择到达浇筑地点坍落度为180~240mm。
四、各材料符号的含意
质量：水泥C 、粉煤灰F 、砂S 、石子G 、水W 、减水剂J 、胶凝材料B 、浆体P ；
胶凝材料组成：水泥占胶凝材料的质量百分比βc 、粉煤灰占胶凝材料的质量百分比βF ；
密度：水泥C ρ、粉煤灰F ρ、砂S ρ、石G ρ、水W ρ、胶凝材料B ρ； 体积：水泥V C 、粉煤灰V F 、砂V S 、石V G 、水V W 、减水剂V J 、胶凝材料V B 、骨料体积V A 、浆体体积V P 。
五、初步配合比计算
（1）混凝土拌合物总体积为1m 3，浆体体积为0.35，则骨料体积为0.65。
则 65.063
.270.2=+=S G V G 并 S:G =39:61=0.639
解方程计算得：G =1060kg/m 3 S =676 kg/m 3
（2）胶凝材料密度：B ρ=C βC ρ+F βF ρ
=88%×3.0+12%×2.3
=2.92 g/cm 3
（3）浆体体积：V P =V B +V W +V J = V B +V W +0.035=0.35
（4）求体积水胶比：934.032.092.2)(//=⨯=⨯==B
W B W V V B B W B W ρρρ g/cm 3 （5）由式（3）和（4）解方程：
V B =0.35－0.035－V W =0.315－V W 代入（4）式得 934.0315.0=-W W V V g/cm 3 则V W =0.152 g/cm 3。
