各种油气混输泵的性能比较
石油石化行业常用泵类型用途及参数
石油石化行业常用泵类型用途及参数石油石化行业常用泵类型众多，用途广泛，通常根据工艺要求、介质特性和工作条件的不同选择不同类型的泵。
以下是一些在石油石化行业常见的泵类型、用途及其参数：1.离心泵（Centrifugal Pump）：•用途：用于输送石油、石化产品、化学品等液体。
•参数：流量大，扬程较低，适用于输送大量液体的场合。
2.螺杆泵（Screw Pump）：•用途：适用于高黏度、高温、高压的介质，如石油、重质油。
•参数：具有较好的自吸性能，能够稳定输送高黏度介质。
3.往复泵（Reciprocating Pump）：•用途：用于输送高压、高粘度、易结晶的介质，如沥青、重质油。
•参数：可以提供较高的压力，适用于需要高压输送的场合。
4.真空泵（Vacuum Pump）：•用途：用于提取和维持系统内的真空，例如炼油装置的蒸馏过程。
•参数：根据需要可有不同的抽真空速率、极限压力等参数。
5.深井泵（Submersible Pump）：•用途：主要用于井下提取原油、水、天然气。
•参数：能够在井下工作，适用于深井提油。
6.离心压缩机（Centrifugal Compressor）：•用途：用于石油石化行业的气体压缩，例如在裂解装置中。
•参数：适用于大流量、低压比的气体压缩。
7.齿轮泵（Gear Pump）：•用途：主要用于输送高粘度的介质，如石蜡、胶体。
•参数：具有良好的自吸性能，适用于要求输送稠密介质的场合。
8.隔膜泵（Diaphragm Pump）：•用途：用于输送腐蚀性液体、高粘度介质。
•参数：通过隔膜的运动来完成吸排液体，适用于对泵材料要求较高的场合。
在选择泵类型时，需要考虑工艺条件、介质性质、流量要求、压力要求等因素，并确保所选泵符合相应的技术标准和法规。
浅析单、双螺杆泵的对比及在油气多相混输中的应用
浅析单、双螺杆泵的对比及在油气多相混输中的应用摘要：石油在开采和输送过程中都以油气两相或油气水三相形式存在，为在油气密闭集输系统中，实现降低井口回压、增加原油产量、降低生产成本、减小输送能耗，必须选择与之配套的集输设备-多相混输泵。
单螺杆泵和双螺杆泵均可满上述要求，并可在短时间内输送纯气体和含有一定量的固体颗粒油气，实现多相混输。
关键词：单螺杆泵双螺杆泵多相混输对比应用螺杆泵是一种应用广泛的容积式转子泵，它由偏心螺旋体的转子和内表面呈双线螺旋面的定子组成。
其工作原理是当螺杆转动时，由泵内转子齿形与定子所形成的一系列连续密封腔的位移来吸入和排出液体。
螺杆泵具有体积小、流量平稳、压力脉冲小、有自吸能力、工作可靠、噪声低、效率高、寿命长以及维修方便等特点，被广泛应用于石油化工、机械、食品、造纸、船舶、航运、军工和污水处理等工业部门。
一、单螺杆泵的工作原理、特点和应用1.单螺杆泵的工作原理单螺杆泵是一种内啮合偏心回转的容积泵，工作中是同一外型面的转子在对应内型面的定子内啮合，形成特殊的接触线，使定子腔分隔，此接触线称密封线。
当转子在泵套内作偏心旋转运动时，其密封线做轴向移动，也使定子容腔做轴向移动，即容积位移，这时密封线在一端消失，又从另一端产生新的密封线，随之把介质从一端推向另一端。
单螺杆式油气混输泵因采用非金属弹性材料橡胶制作而成的定子，它与转子啮合需要有一定的过盈量，使其产生可靠的密封性。
当泵工作时密封线可有效地阻止气体通过，从而达到输送气体的目的；当介质中含有固体颗粒，若固体颗粒挤在密封线中时，由于橡胶定子的弹性作用定子橡胶表面被压缩，固体颗粒越过密封线，定子橡胶回弹恢复原来的形状，这样，单螺杆泵可实现输送介质中含有微量固体颗粒的目的。
2.单螺杆泵的工作特点单螺杆式油气混输泵除了输送一般介质外，还可用于输送腐蚀性介质、含气介质、含泥沙固体颗粒介质和高粘度介质。
含气量可达95%，介质粘度可达50000mPa？S，含固量可达60%，允许固体颗粒直径≤3.5～32mm，流量与转速成正比，在低转速低流量下可保持压力的稳定，具有良好的调节性能，便于实现自动化控制。
油气集输系统常用泵特点及选型标准

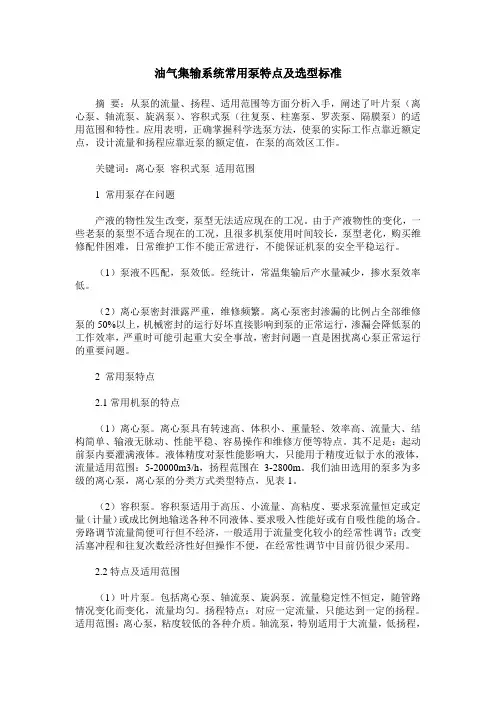

油气集输系统常用泵特点及选型标准摘要：从泵的流量、扬程、适用范围等方面分析入手，阐述了叶片泵（离心泵、轴流泵、旋涡泵）、容积式泵（往复泵、柱塞泵、罗茨泵、隔膜泵）的适用范围和特性。
应用表明，正确掌握科学选泵方法，使泵的实际工作点靠近额定点，设计流量和扬程应靠近泵的额定值，在泵的高效区工作。
关键词：离心泵容积式泵适用范围1 常用泵存在问题产液的物性发生改变，泵型无法适应现在的工况。
由于产液物性的变化，一些老泵的泵型不适合现在的工况，且很多机泵使用时间较长，泵型老化，购买维修配件困难，日常维护工作不能正常进行，不能保证机泵的安全平稳运行。
（1）泵液不匹配，泵效低。
经统计，常温集输后产水量减少，掺水泵效率低。
（2）离心泵密封泄露严重，维修频繁。
离心泵密封渗漏的比例占全部维修泵的50%以上，机械密封的运行好坏直接影响到泵的正常运行，渗漏会降低泵的工作效率，严重时可能引起重大安全事故，密封问题一直是困扰离心泵正常运行的重要问题。
2 常用泵特点2.1常用机泵的特点（1）离心泵。
离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
其不足是：起动前泵内要灌满液体。
液体精度对泵性能影响大，只能用于精度近似于水的液体，流量适用范围：5-20000m3/h，扬程范围在3-2800m。
我们油田选用的泵多为多级的离心泵，离心泵的分类方式类型特点，见表1。
（2）容积泵。
容积泵适用于高压、小流量、高粘度、要求泵流量恒定或定量（计量）或成比例地输送各种不同液体、要求吸入性能好或有自吸性能的场合。
旁路调节流量简便可行但不经济，一般适用于流量变化较小的经常性调节；改变活塞冲程和往复次数经济性好但操作不便，在经常性调节中目前仍很少采用。
2.2特点及适用范围（1）叶片泵。
包括离心泵、轴流泵、旋涡泵。
流量稳定性不恒定，随管路情况变化而变化，流量均匀。
扬程特点：对应一定流量，只能达到一定的扬程。
2MPS油气混输双螺杆泵
一,2MPS油气混输双螺杆泵适用范围:2MPS 油气混输双螺杆泵专业用于油田上含有油,汽,水等多相介质原油的输送.提高老油井的产油量和充分利用油中的天然气.流量:0-1000m3/h压力:0-5.0Mpa粘度:0.5-1×106mm2/s温度:-30-280℃含气量:0-100%二,2MPS油气混输双螺杆泵特点:1,在油井采出物产量下降的老油田,使用油气混输双螺杆泵可最大程度上降低井口背压,100%的提高这些老油井的产量,提高油田的效益,在几个月内收回投资.2,在边缘油田,采用油气混输泵进行采出物混输,可以大大节省小油田的前期投资,把边缘性小油田与大区域油田联接起来,实现这些边缘油田的经济而有效的开采.3,在沙漠油田,采用油气混输泵可以把沙漠腹地油井的采出物直接送至沙漠边缘的集输站,简单可靠无人看守的井口混输泵替代繁杂的井口油气分离设备,可大大降低油田建设前期投资,同时使油田工人避免在恶劣环境下工作成为可能.4,使用在油田大的集输站,可以不加任何分离设备就可以把集输站的油,气,水混合物直接压送到远处加工厂进行处理.5,对于较为偏远的油井或是对于油非常粘稠的油田,可以采用油气混输泵作为油井接力泵,把油井采出物升压至主管线所要求压力,送进主管线.三,2MPS油气混输双螺杆泵泵结构说明:1,泵的一对螺杆采用同步齿轮驱动,使得螺杆之间无金属接触,确保油气混输泵能够在100%气运转.2,泵腔采用大流道设计,泵腔内有足够多的存液,即使在100%气的情况下,保证泵可靠运行30分钟.3,采用独立润滑的机械密封,机械密封内带有循环自润滑装置,能够在泵运行时,机械密封内的润滑油自动循环冷却和冲洗机械密封,确保机械密封的长久寿命.4,针对气液混输及原油中含有较多沙砾的恶劣工矿,螺杆型线作了特殊设计,螺杆的表面采取强化处理,保证了关键零件的耐磨性.5,采取闭环变频自动控制,自动跟踪泵的进口压力调节泵的转速,保证泵工作在可靠高效的区域.。
油气混输泵
性能特点
整体上来说，各种油气混输泵都有如下特点：很好的 自吸性；流量均匀耐腐蚀；含气量高时不影响排量； 结构紧凑；工作平稳；安全可靠等。 双螺杆泵是一种旋转式容积泵。该泵可用于输送未经 处理的含气、含水原油，尤其对于边际油田和滩海油 田，采用此油气混输泵可减少繁杂的分离器、输油泵、 空压机，极大的降低投资成本，节省管理费用。使用 该泵可以降低井口压力，提高油井、油气产量；带有 安全阀及自动控制保护系统，运行安全可靠；损失小， 经济性能好，压力高并且流量均匀，能与原动机直联。
应用举例
造船：用作船用装载泵、扫仓泵，船用压载泵、主机滑油泵、 燃料输送泵、燃油喷射泵、货油泵等； 热电厂：用作重油及原油输送泵、重油燃料泵等； 化工：用作各种酸碱盐液及树脂、颜料、油墨、油漆、甘油、 石腊的输送泵； 炼油厂：用于输送各种加热油、沥青油、焦油、乳胶液、沥 青及用作油输、油池油罐车的各种油品的装缷； 食品：用于酒厂、食品厂、糖厂、罐头厂，输送酒精、蜂蜜、 糖汁、牙膏、牛奶、奶油、酱油、植物油、动物油等； 油田：输送各种油品、原油等。
工作原理 组成：一根主动螺杆——双 头、右旋、凸螺杆；两根从 动螺杆——双头、左旋、凹 螺杆，装在泵体内，和其他 零件组成螺杆泵。 当主动螺杆逆时针方向旋转 时，左面吸油，右面压油， 吸压油口隔开。 特点：结构简单，体积小， 重量轻，运转平稳，噪声小， 寿命长，流量均匀，自吸能 力强，效率高，无困油现象； 但螺杆齿形复杂，不易加工， 精度难以保证。
产品技术中心采油机械部
产品介绍——油气混输泵
李冉
二零零八年七月
油气混输泵
概述 一、单螺杆泵 二、双螺杆泵
石油集输用泵介绍
2．扬程 泵的扬程是指单位重量液体通过泵后所获得的能量，即泵 压出口处单位重量液体的机械能减去泵吸入口处单位重量液 体的机械能，扬程以H 表示，单位为每牛顿液体增加的焦耳 数J/N，而能量单位焦耳即是牛顿米，J=N· m，故扬程的单 位为 m .
石油集输用泵介绍
石油集输用泵介绍
泵的分类
石油集输用泵介绍
主要产品展示
石油集输用泵介绍
一.泵的定义
泵是一种将机械能或其他能量传递给被抽送的液体,使液体的速度能 和压力能增加,从而达到抽送液体目的的机器.
二.离心泵与往复泵的工作特点和能量转化方式
往复泵 离心泵 1、工作件活塞作变速往复运动，液流不 1、工作件叶轮等速旋转，液流均匀、平稳。 均匀、不平稳。 2、液体被叶轮甩出后其压能和动能均增加， 2、活塞挤压液体，增加液体压能，随着活塞 再经转能壳体，把动能转化为压能，液体 力的增大，液体可获得很高的压力。 所能增加的压能有限。 3、吸入和排出过程分两个阶段进行。 3、吸入和排出过程在时间上是同时进行的， 4、泵的流量不随压力而变，调节也较困难。 从而取消了泵阀。 5、泵效较高。 4、泵的流量随压力的增加而减少，调节也 方便 。 5、泵效较低。
石油集输用泵介绍
但有些泵并不按此规矩给出，如ＩＳ系列代表符合 有关国际标准（ＩＳＯ）规定的单级单吸悬臂式清 水离心泵；ＩＨ系列代表符合有关国际标准（ＩＳ Ｏ）规定的单级单吸式化工泵；如：ＩＳ８０－６ ５－１６０，３００Ｓ３２Ａ． 五.离心泵主要性能参数 表示泵工作性能的参数叫做泵的性能参数，如流 量Q，扬程H，转速n ,功率P,效率η,汽蚀余量 NPSHr等。 1. 流量 流量是泵在单位时间内排出液体的数量,有体积单 位和重量单位两种表示方法。
油气混输泵的原理及应用
油气混输泵的原理及应用油气混输泵是一种新型回转式容积泵。
该泵具有流量大、压力高、无脉动、振动小、噪音低、运转可靠、寿命长等特点。
油气混输泵的工作原理：油气混输泵泵体两端为吸入口，中间为排出口。
泵体内装有衬套，衬套中放置两根平行的螺杆，分别为主动螺杆和从动螺杆。
由于各螺杆的相互啮合以及螺杆与衬套内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空腔。
当主动螺杆为顺时针方向旋转（从轴伸端看泵）时，随着螺杆的转动和啮合，这些密封空腔连续向前移动，在泵的吸入端不断形成真空，吸入液体。
液体随密封腔沿螺杆轴向连续地推移前进，至排出端形成压力排出，从而实现输送液体的目的。
油气混输泵的性能范围：■流量：1～1000m3/h■压力：最高4.0MPa■使用温度：-20℃～+120℃，特殊材料组合可达280℃■粘度范围：1~3000cSt，降低转速可达105cSt恒盛泵业油气混输泵的优势：■双吸式结构，转子轴向力相互抵消。
输送液体平稳、无脉动、无搅拌，振动小、噪音低。
■特殊泵体结构，底部含液量较大，有很强的自吸性能，并可在混有气体的介质中使用，一般油、汽比可达到1：8以上。
■外装式轴承结构，采用独立润滑，可以输送各种非润滑性介质。
■泵采用同步齿轮驱动，二转子之间不接触，可以输送各种含有固体小颗粒，允许短时间空转。
■泵体带有加热套，可以输送各种低粘度或高粘度介质。
■正确的选用材料，可以输送很多有腐蚀性的介质。
■轴封采用机械密封，具有寿命长.泄漏少，适用范围广。
油气混输泵的应用场合：■石油石化行业：各种润滑油、液压油、原油、沥青、渣油、重质燃油柴油、汽油、油漆、乳胶等产品的输送泵。
特殊泵体结构的设计，用于油田输送油汽混合介质尤其适合，其介质可允许有0.2mm以下硬颗粒。
■造船行业：各种轻质燃油、重质燃油、废油、污油、舱底污油、化学品油、海水的输送泵、增压泵、扫舱泵等。
■食品行业：各种酒精、饮料、蜂蜜糖浆、酱油、动物油、植物油等高低粘度物质的输送。
推荐-原油外输泵介绍及对比分析 精品
进口原油外输泵与国产原油外输泵区别
机械密封的缺点是： 造价高，结构复杂，需要一定的加工精度和安装技术。 填料密封的优点是： 结构简单、成本低、适用范围广， 主要缺点是 使用寿命短、密封性能差。
3、平衡轴向力方式：进口泵:对称叶轮布置和推力轴承. 国产泵为第一级双吸叶轮，2、3、4、5叶轮对称布置和推 力盘；
非驱动端底部排放阀，将泵内残存液体替换掉后，排放管线手摸有热感，关闭排放
阀。
10. 给主泵电机供电柜合闸供电（MCC），给现场控制盘通仪表气，观察压力指示高压绿 色位置，外输泵控制盘将控制电源打到ON位置，控制柜温度显示卡件通过自检后绿 色指示灯亮。依次按LAMP和RESET按钮，测试指示灯正常，消除误报警，确认各显示 数据正常准确和控制功能正常。
夏季运行时的注意事项
夏季： 1、关注泵的前后轴承的温度和滑油箱的温度。 2、如果滑油箱的温度操过50℃以上，需要在滑油
箱内部加冷却盘管,通海水进行冷却。 3、电机轴承温度上升到80℃，安装轴流式风扇加
强通风。 4、每日检查各排放管线截止阀前后的温度，确认截止
阀没有泄漏。 5、检查电机的电磁中心指示是否有偏移，以确认推力
置，进行复位关断报警。
冬季运行时的注意事项
冬季： 1、注意检查泵的伴热保温情况。 2、在机组停泵备用时，将泵体排空防冻。 3、启泵前进行暖泵，暖泵时间应不小于20分钟。 4、在机组停泵备用情况下，确认滑油加热器工作正常。 5、在机组停泵备用情况下，手动起动润滑泵进行外部润滑 油管线循环。 6、在低温的情况下，每天进行盘泵一次。
原油外输泵介绍及对比分析
SZ36-1CEP平台原油外输泵简介： 原油外输泵安装在中心平台上，共有5台，CEP-P101A/B/C/D/E，其中A/C/E为国产外输泵。各卫星平台通 过海管将原油输送到中心平台上，经过处理，由原油外 输泵通过海管把原油输送到SZ36-1陆地终端，作进一步
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节能降耗
占地面积大，需油气两条管线单独输送；
进口配置油气混合器，出口需要油气分离器。
多余气体需要火炬点燃。
占地面积小，同时需要油气两条管线单独输送；
进口配置油气混合器，出口需要油气分离器。
多余气体需要火炬点燃。
占地面积小，只需要一条管线输送，无需配置任何油气混合器、油气分离器，同时可以根据工况成撬供货，进出口连接即可一键启动实现输送、增压功能，无需点燃火炬，气体可回收。
输送压力（扬程）
0～
0～
0～
输送特性
输送有搅伴、有脉动。
输送无搅拌、无脉动；气体含量大时，泵整机振动大、噪音大，容易出现咬泵现象。
可以连续输送无搅拌、无脉动；特有的混输设计使整机不会出现咬泵现象，同时可以根据油井产量变频调节。
耐磨性（材料）
定子采用含氟橡胶制成，不耐磨、不耐腐蚀，整机使用寿命3～6个月易损件需更换。
2螺杆副采用碳化钨喷涂技术，耐磨损、抗腐蚀；
3衬套内壁采用碳化硅喷涂技术，耐磨损、抗腐蚀；
4带储液罐润滑关键易磨损点，延长整机使用寿命；
整机输送气、液、固三相流表现优异。
各种油气混输泵的性能比较
各种油气混输泵的性能比较
泵类型
性能表现
单螺杆泵
双螺杆泵
油气混输双螺杆泵
外形特征
吸入性能
有自吸性能
有自吸性能
有较高的自吸性能
结构特征
结构紧凑、体积较长、占地面积较大,适合输送含有固体颗粒或含纤维的悬浮物。
结构紧凑、轴承可内外置、可设置加热、冷却系统，可以短时间输送气液混合介质。
螺杆副采用40Cr或含Cr钢，衬套采用球墨铸铁，输送纯液介质表现优异；输送含气或有颗粒物介质时，泵体发热，不耐磨损；输送介质含有氯化物等有腐蚀性介质时，碳钢材料使泵寿命急剧降低。
整机在普通双螺杆泵已有优势基础上，采用高科技专利技术：
1输送介质螺套采用我公司发明专利高气密性型线技术，输送高气压比介质更稳定，无气堵；
