MapGIS投影变换在地质基础图件中的应用

合集下载

MAPGIS制图在地质制图中的应用

MAPGIS制图在地质制图中的应用摘要:在地质工作当中，地质制图是不可缺少的一个组成部分，它反映了地质工作人员的劳动成果，同时也是研究地质的重要依据。

为此，地质制图工作人员一定要高度重视地质制图的科学性、详细性和真实性，且要进一步地提高制图技术的水平，以确保地质制图的高效。

该文论述了MAPGIS制图技术，以及MAPGIS制图在地质制图中的应用。

关键词：MAPGIS技术MAPGIS制图地质制图应用传统意义上的地质制图技术，不但工作量大、效率低，而且准度和精度也不高，效果是不够理想的，为此，要求改进地质制图的技术。

MAPGIS制图技术的提出，通过实践的反复验证，它可以有效地减轻地质制图的工作量，提高制图的效率，并且能够使地质图更加规范、美观和精确，方便更新、修改和查询，MAPGIS制图在一定程度上可以有效地满足地质制图的需要。

在地质制图中，为了更加有效地应用MAPGIS制图技术，就需要进一步地探究MAPGIS制图技术，与此同时，这也是有关部门需要引起重视的一个问题。

1 MAPGIS制图技术简述MAPGIS制图技术是地理信息系统技术的一种，该技术在实践应用当中能够集空间分析、数据库管理与数字制图等为一个整体。

该技术不但具备空间信息管理和数据采集管理的作用，而且也具备数据输出与地理空间分析的作用。

MAPGIS制图技术是以传统意义上的制图原理作为前提和基础，以相应的编图软件、输出设备、图形输入，计算机作为基础的一项新技术。

该技术能够以实体数据的形式呈现原始数据中的图形，也能够在分析的过程中通过叠加的形式来进行，且能够对一定属性的数据实施实体统计。

具体而言，MAPGIS制图技术使数字输入变得更加灵活，通过GPS与扫描仪输入，以及数字化仪输入就可以完成数字的输入。

MAPGIS制图技术的处理功能与编辑功能是非常强大的，能够实施相应的搜索，误差的校对和拓扑处理等。

由于MAPGIS制图技术的系统数据库是非常丰富的，因此能够实施字体、颜色、花纹和线性等多种绘图形式，图形色彩的质量也有所保障。

MapGIS在地质制图中的应用

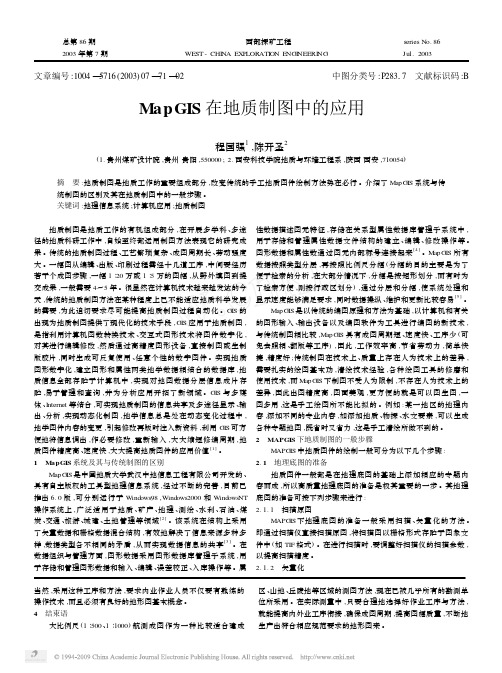

文章编号:1004—5716(2003)07—71—02中图分类号:P28317　文献标识码:B MapGIS在地质制图中的应用程国强1,陈开圣2(1.贵州煤矿设计院,贵州贵阳,550000;2.西安科技学院地质与环境工程系,陕西西安,710054)摘　要:地质制图是地质工作的重要组成部分,改变传统的手工地质图件绘制方法势在必行。

介绍了MapGIS系统与传统制图的区别及其在地质制图中的一般步骤。

关键词:地理信息系统;计算机应用;地质制图地质制图是地质工作的有机组成部分,在开展多学科、多途径的地质科研工作中,自始至终都运用制图方法表现它的研究成果。

传统的地质制图过程、工艺繁琐复杂、成图周期长、劳动强度大。

一幅图从编辑、出版、印刷过程需经十几道工序,中间要经历若干个成图步骤,一幅1∶20万或1∶5万的图幅,从野外填图到提交成果,一般需要4～5年。

很显然在计算机技术越来越发达的今天,传统的地质制图方法在某种程度上已不能适应地质科学发展的需要,为此迫切要求尽可能提高地质制图过程自动化。

GIS的出现为地质制图提供了现代化的技术手段,GIS应用于地质制图,是指利用计算机图数转换技术、交互式图形技术将图件数字化,对其进行编辑修改,然后通过高精度图形设备,直接制图或生制版胶片,同时生成可反复使用、任意个性的数字图件。

实现地质图形数字化,建立图形和属性两类地学数据相结合的数据库,地质信息全部存贮于计算机中,实现对地图数据分层信息成片存贮,易于管理和查询,并为分析应用开拓了新领域。

GIS与多媒体、Internet等结合,可实现地质制图的信息共享及多途径显示、输出、分析,实现动态化制图,地学信息总是处在动态变化过程中,地学图件内容的变更,引起修改再版时注入新资料,利用GIS可方便地将信息调出,作必要修改,重新输入,大大缩短修编周期,地质图件精度高、速度快,大大提高地质图件的应用价值[1]。

1　MapGIS系统及其与传统制图的区别MapGIS是中国地质大学武汉中地信息工程有限公司开发的、具有自主版权的工具型地理信息系统,经过不断的完善,目前已推出6.0版,可分别运行于Windows98,Windows2000和WindowsNT 操作系统上,广泛适用于地质、矿产、地理、测绘、水利、石油、煤炭、交通、旅游、城建、土地管理等领域[2]。

地质制图中MAPGIS的应用

地质制图中MAPGIS的应用前言：地质图地质工作中一件不可缺少的专用的地图文件，主要是显示有关于地质现象例如：地壳表面的岩石分布、地质构造等相关地址的问题，因为地质图的主要特点是地质图的图形较为复杂、信息量大、数据多，因此需要具有专业性的工作人员进行绘制，从而避免在工作中因为技术的问题而造成不良后果。

近些年来，虽然虽然计算机的使用已经广为普遍，数字化的制图技术也得到了大大的提高，但是在制图中仍然存在着很多的问题有待解决。

本文主要分析的是MAPGIS技术在地质制图中中的相关应用。

1、MAPGIS制图技术的概述1.1MAPGIS技术的概括MAPGIS技术是指通过对空间的分析、数据库的管理以及数字化的地质制图等内容进行应用，其主要特点是具有强大的处理功能，能够实现误差校队和相关内容的搜索等优点，并且能够对数据输出和地理的空间进行分析，从而实现了地质地图的分层管理和数据分析，很大程度上提高了地质地图的实用价值。

1.2 MAPGIS制图技术的原理MAPGIS制图技术是根据传统意义的制图原理来作为制图的前提和基础的，通过相应的制图软件、输出设备、图形输入等程序来完成制图的操作。

1.3 MAPGIS制图技术的功能1.MAPGIS技术在制图过程中能够将数字、图形等进行灵活的输入；2.MAPGIS技术具有强大的处理功能，能够对误差进行校正核对，以及信息的检索等；3.MAPGIS技术在制图中能够对图案的花纹、颜色、线条的粗细等进行设计；4.MAPGIS技术有多种图形转换的功能，比如说：ARC、CGM等格式；以下是搜集的一些关于MAPGIS制图技术的功能的使用的图片，如图所示：图（1）图（2）1.4 MAPGIS制图技术的主要特点1.MAPGIS制图技术具有非常大的处理功能，能够将数据的处理、数据的分析、数据的管理等形成一个完成的部分，有利于对地质地图的绘制；2.MAPGIS制图技术的操作方便简单，具有比较好的用户界面，而且方便用户的使用，性能好，容易符合市场的需求，使用户满意放心使用；3.MAPGIS制图技术在对图形的处理和信息编辑等方面有着比较好的功能，信息准确程度高，实用性较好。

MapGis技术在地质绘图中的应用

MapGis技术在地质绘图中的应用近年来，随着地质勘测项目的建设和发展，地质绘图技术发展速度飞快。

MapGis技术是一种新型应用软件，可以将地质测绘数据引入一个规范的质量标准体系中。

由于传统手工地质绘图模式的劳动强度大、绘图质量不好、工作效率低，所以MapGis技术在地质勘测工作中的应用价值被大大提升起来。

计算机绘图软件的发展不仅扩充了MapGis技术的应用途径，还大幅度提升了地质绘图工作的精度、广度。

基于此，本文将结合MapGis技术的相关内容，深入探讨MapGis 技术在地质绘图中的应用问题。

标签：MapGis技术地质绘图应用研究与分析0前言MapGis技术可以帮助地质勘探人员完成地质信息管理工作，无论是在制图中，还是数据分析、数据处理系统中的地质信息，都可直接表示出相关地质信息，所以从技术研发角度讲，MapGis技术是有效促进地质勘探行业良性发展的重要技术手段。

1 MapGis技术相关理论分析MapGis技术是融合数据管理、空间制图、数据处理分析功能的功能性软件，软件可以通过特定的信息处理器在短时间内检索信息，并将信息所代表的宏观地质含义转达给数据处理器。

同时，在数据采集、编辑、输出的过程中，MapGis 技术还可以将原始的信息数据还原，并将其与空间模型叠加，体现环境图形、空间地质形态、城市规划等，对地质勘探工作的具有很大的作用和帮助。

MapGis技术引入我国地质勘探领域之后，其应用功能越来越丰富，不仅可以帮助专业绘图人员完成区域地形、水文地质、地形地质图的绘制工作，实现对地质勘探工作的灾害预测，还能实现对矿产资源的有效评估，充分体现了地质绘图工作的自主性和实践意义。

2 MapGis技术在地质绘图中的应用2.1编辑和处理功能一般情况下，地质测绘工作对所描绘图纸的精度要求非常高，图纸必须与原始地形、地貌具有高度的融合性，因为只有这样工作人员才能顺利完成一系列地质工程开采管理工作。

面对复杂且艰巨的图形处理、编辑任务，MapGis技术拥有的特殊编辑、处理功能，可以精准预测、描绘出地质结构空间位置，清晰分辨出地形边界、结构的动态变化特征[3]。

MAPGIS在地质制图中的应用

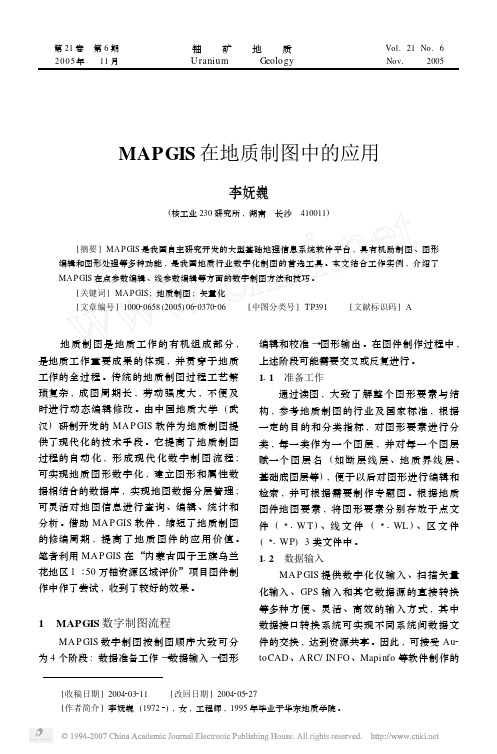

第21卷2005年　第6期11月铀矿地质Uranium GeologyVol.21Nov.No.62005MAPGIS 在地质制图中的应用李妩巍(核工业230研究所,湖南　长沙　410011)[摘要]MA P GIS 是我国自主研究开发的大型基础地理信息系统软件平台,具有机助制图、图形编辑和图形处理等多种功能,是我国地质行业数字化制图的首选工具。

本文结合工作实例,介绍了MA P GIS 在点参数编辑、线参数编辑等方面的数字制图方法和技巧。

[关键词]MA P GIS ;地质制图;矢量化[文章编号]100020658(2005)0620370206 [中图分类号]TP391 [文献标识码]A[收稿日期]2004203211 [改回日期]2004205227[作者简介]李妩巍(1972),女,工程师,1995年毕业于华东地质学院。

地质制图是地质工作的有机组成部分,是地质工作重要成果的体现,并贯穿于地质工作的全过程。

传统的地质制图过程工艺繁琐复杂,成图周期长,劳动强度大,不便及时进行动态编辑修改。

由中国地质大学(武汉)研制开发的MA P GIS 软件为地质制图提供了现代化的技术手段。

它提高了地质制图过程的自动化,形成现代化数字制图流程;可实现地质图形数字化,建立图形和属性数据相结合的数据库,实现地图数据分层管理;可灵活对地图信息进行查询、编辑、统计和分析。

借助MA P GIS 软件,缩短了地质制图的修编周期,提高了地质图件的应用价值。

笔者利用MA P GIS 在“内蒙古四子王旗乌兰花地区1∶50万铀资源区域评价”项目图件制作中作了尝试,收到了较好的效果。

1　MAPGIS 数字制图流程MA P GIS 数字制图按制图顺序大致可分为4个阶段:数据准备工作ϖ数据输入ϖ图形编辑和校准ϖ图形输出。

在图件制作过程中,上述阶段可能需要交叉或反复进行。

111　准备工作通过读图,大致了解整个图形要素与结构,参考地质制图的行业及国家标准,根据一定的目的和分类指标,对图形要素进行分类,每一类作为一个图层,并对每一个图层赋一个图层名(如断层线层、地质界线层、基础底图层等),便于以后对图形进行编辑和检索,并可根据需要制作专题图。

地质制图中的mapgis技术应用

地质制图中的mapgis技术应用【摘要】mapgis是由武汉中地数码集团开发的一款国产的地理信息系统软件，是全球唯一的搭建式GIS数据中心集成开发平台，在许多领域都有大量应用。

本文主要就mapgis在地质制图中的应用进行介绍。

【关键词】地质制图；mapgis技术；应用一、前言在地质勘探过程中，制图必不可少。

但是传统的制图方法不但工程量大，而且制图的精度也打不到要求。

随着科技的发展，现代地质制图也越来越现代化、科学化，其中与采用了mapgis技术是分不开的。

下面，我们主要就地质制图中的mapgis技术的应用进行详细介绍。

二、mapgis技术概况mapgis技术mapgis技术作为地理信息系统技术．其在实际应用过程中集数字制图、数据库管理和空间分析等为一体。

其不仅有数据采集处理、空间信息管理功能，同时也具有地理空间分析和数据输出等功能。

因mapgis技术是在传统制图原理基础卜，以计算机、图形输入、输出设备和相应编图软件为基础研发的新技术。

通过这些功能可以将原始数据中的以图形、检索会使实体数据形式显示出来，也可以以叠加形式进行分析，并对相应属性数据进行实体统计。

具体来说，mapgis技术是灵活的实现数字输入功能，通过数字化输入、扫描仪和GPS输入就能完成数字输入。

因mapgis技术是也具有强大的编辑和处理功能，可以实现拓扑处理、误差校对和相应搜索等。

因mapgis技术是也有丰富的系统数据库，可以通过这～功能实现线性、花纹、颜色和字体等多种绘图方式，也能保证图形色彩质量。

目前来看，mapgis技术已经教广泛应用地质测绘、城市规划等不同领域，mapgis技术出现并应用在一定条件下缓解了相关技术人员压力，也能保证地质制图质量。

三、mapgis技术在地质制图中应用的优势mapgis 软件由数字化系统、图形编辑系统、拓扑结构处理系统、图形编辑系统以及地图建库系统以及定义管理系统等模块构成，这些系统之间所具备的作用各不相同，进行质量检测的时候也都是分开进行的，当然，所有的信息处理都需要相应的地里信息数据为中心，构建了数据信息的共享模式。

MAPGIS在地质测绘制图中的应用

MAPGIS在地质测绘制图中的应用摘要：随着我国的快速发展，地质测绘制图也随之发展起来，如今积极使用MAPGIS地理信息系统。

自从此种系统使用之后彻底改变以前以手工描图为主要方式的时代，不仅地质数字化制图越来越迅速，地质制图中遇到的难题得以解决，还使成图的质量越来越好，使地质行业有了根本性的改变在地质制图中，在解决地质制图的实际问题的时候积极使用一些实用性的制图的方法与技巧。

关键词：MAPGI；地质测绘制图；应用引言随着我国地质灾害调查的不断深入，需要的地质资料也更加精确，更加全面。

特别是详查工作中，对图幅的要求尤为精细。

因此，工作人员必须充分依靠MAPGIS软件系统，有效的利用基础地质数据，客观的对地质灾害引发的问题以及影响做出评价，同时，也对我国地质环境保护提供数据依据，具有十分重要的意义。

1MapGis的特点MapGis主要特点是：一是在结构上该系统采用了矢量数据和栅格数据的混合结构，并完善了国内外大多数GIS软件系统所采用单一数据结构或侧重某一种数据结构的局限性，以满足不同问题对矢量、栅格数据的不同需求，而且两种数据库结构的信息可以有效方便地互相转换和准确套合；二是在应用上该系统分为输入、编辑、库管理、空间分析和输出五大部分组成，各大部分的功能特点如下：（1）输入手段。

具有扫描仪输入、数字化仪输入、GIS输入等功能，也可接受DBASE、FOXBASE等数据库的数据，并且具有完备的错误、误差等校正方法。

（2）编辑功能。

具有直观实用的属性动态定义编辑功能和多媒体数据，具多重数据结构的属性管理能力。

（3）地图库管理。

具有较强的地图拼接、管理、显示、漫游和灵活方便的跨图幅检索能力，可管理达数千幅地图。

（4）空间分析。

具有功能齐全，性能良好，并且具有拓扑空间查询和三维实体叠加的分析能力。

（5）输出功能，具有齐全的外设驱动能力和国际标准页面描述语言的Postscript接口，可输出符合任何公开出版质量要求的数字化产品图件，并具有能自定义的灵活性报表输出功能。

Mapgis在地质制图中的应用

Mapgis在地质制图中的应用本文简单介绍了Mapgis的主要功能，其在地质填图中的使用方法，以及操作中应该注意的问题。

Mapgis地质制图技术摆脱了传统地质制图繁琐复杂的过程，且结果精确美观，在地质工作中，有着广阔的应用前景。

标签：Mapgis 地质制图矢量化误差校正0引言地质制图是地质工作的重要组成部分，贯穿于地质工作的始末。

传统的地质制图过程相当繁琐和复杂，要经历野外地质草图、野外地质清图等流程。

完成一幅地质图需要4～5年。

所以，传统的地质成图方法已经不适合现今地质科学发展的需要。

由中国地质大学（武汉）信息工程学院资助开发的Mapgis系统，在地质填图工作中提供了强大的功能，作者在多年的地质工作中也深刻体会到了Mapgis 为地质工作提供的帮助。

1准备工作浏览工作区地质图，了解整个图形要素，根据工作需要把相关物体组合在一起，对图形要素进行分类，每一类作为一个图层，并对其命名（如断层线层、地质界线层等），有利于地图管理和提高成图效率。

2主要图形输入方式Mapgis提供了数字化仪输入、扫描矢量化输入[1]等多种灵活方便、高效的图形输入方式。

我们主要介绍扫描矢量化输入，即通过扫描仪扫描原图。

它的基本原理是就是对各种类型的数字工作底图如纸质地图等，使用扫描仪以及相关的扫描图像处理软件，把底图转化为光栅图像，对光栅图像进行诸如点处理、区处理、线处理等，在此基础上对光栅图像进行矢量化处理[2]和编辑，包括图像二值化、噪声消除、结点断开、断线连接等。

Mapgis仅支持二值、灰度和彩色三种格式的TIF 光栅文件。

扫描完成之后将扫描的光栅文件通过装入光栅文件功能添加到工作区。

借助Mapgis为我们提供的线文件（.wl）、点文件（.wt）、区文件（.wp）功能，完成一幅地质图的矢量化。

利用Mapgis特有的线操作功能，完成输入线、移动线、复制线、改线方向、设置线参数等。

一般对于不同性质的地物用不同的颜色区分，以便于后续工作的修改与完善，特别要注意的是输入线时要保证线的封闭性，才能很好的进行后期的造区工作。

Mapgis如何把坐标点按实际投影到地质图上

Mapgis如何把坐标点按实际投影到地质图上1、实用服务——投影变换。

2、P投影变换——U用户文件投影转换。

3、打开文件，选择保存有勘测点坐标信息的文件。

X坐标不含有带号！！！
4、在设置用户文件选项中选择按指定分隔符，根据实际情况设置X、Y坐标所在的列，既可以生成点，也可以连成线。

数据类型选择双精度，小数位保留四位，根据实际情况选择分隔符号。

5、设置坐标点的标注图案及大小。

6、设置用户投影参数，分母为1，单位为米。

7、设置结果投影参数。

在单位为毫米的情况下，分母为实际比例尺的分母。

8、点击投影变换，保存文件（线文件wL或者点文件wt）
9、在图形处理——输入编辑中同时打开地质图和投影变换后的坐标点文件，复位窗口就可以看到点已经准确的放到地质图上了。

25 地理信息系统_MapGis_在地质制图中的应用

第12卷第2期2006年6月地质力学学报JOURNA L OF GE OMECHANICSV ol 112N o 12Jun.2006文章编号:100626616(2006)022*******收稿日期:2004210225作者简介:李跃辉(19632),男,高级工程师,多年从事计算机制图和地理信息系统(M ap G is )的研究与应用工作。

地理信息系统(Map G is )在地质制图中的应用李跃辉(中国地质科学院地质力学研究所,北京　100081)摘　要:随着计算机技术在各个领域的广泛应用,作为地质研究成果的最终表达形式,地图显得更为重要,本文介绍了地理信息系统(Map G is )在地质制图中的应用,使得地图的制作方法、表达形式以及信息的利用都得到了更大的提高,能够更好为用户服务。

关键词:地理信息系统;地质制图;空间数据;属性数据中图分类号:P208文献标识码:B0　引言地质调查是综合性的基础地质工作,它为国土规划、矿产普查、地质科研、环境地质普查等诸多方面提供基础性地质资料。

地质图是表现地质和地质科研成果的重要手段,是地质矿产信息的最重要表达方式之一,因此图形的编制、制作、使用的信息化就成为地质调查信息化的重要发展趋势。

随着计算机技术的飞速发展,出现了数据库管理和计算机辅助制图技术,为基础地质工作注入了新的生命力,地理信息系统的应用使地质勘查工作出现了质的飞跃,使图形信息和各种专业信息的利用的深度和广度大大增强,M APGIS 软件就是GIS 技术在地质调查工作中的强有力手段。

1　地理信息系统111　地理信息系统(GIS)它是以计算机技术为手段对与空间和地理有关的信息进行采集、存储、加工、分析、再来满足人们各种需要的工具性系统结构。

112　地理信息系统(MAPGIS)系统结构M APGIS 分为输入系统、编辑系统(包括实用服务系统)库管理系统、空间分析系统、输出系统五大部分,总体结构见图1。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

因为该数据只需要将点投到图上，不涉及投影变换，所以在最后成果中需要选择“ 不需要投影” 点击数据生成，得到的结果如图４。该方法可以直观的看到连续和非连续样品的分界，如果需要赋予样品编号，可以按照ＩＤ赋值，也可ｘｔ文件内赋予样品编以按照先前介绍的方法，在ｔ号。该方法也适合投影图钻孔的输入以及地形地质图中大工作量的成批输入，如图５中钻孔或者工程起点位置都可以按照这种方法进行投影。只要有准确的数据，就可以将这些信息一次性批量投影到图
数字制图是将专业信息以数字的形式来组织、
１］存储和管理并生成专业图件［。数字制图的出现
１．３投影类型投影类型根据地图投影的变形（内蕴的特征）分类分为：等角投影、等面积投影、任意投影。根据投影面与地球表面的相关位置分类分为：正轴投影、斜轴投影、横轴投影。根据正轴投影时经纬网的形状分类分为：圆锥投影、圆柱投影、方位投影、伪圆锥投影、伪圆柱投
图４数据生成结果图
对于没有直接数据的，需进行前期处理。如本单位的柱状图格式（图３）。
件上，省时省力，最重要的是，数字成图精确度很高，最大程度的降低了误差。
图５批量钻孔入图图３柱状图格式图
４结论
ＭａｐＧＩＳ投影变换方法应用于地质基础图件制作可以很大程度的提升精度和速度，而且工作量越大越能显现出该方法的优越性。应用该方法最重要的是参数问题，在制图过程中参数容易丢失，直接影响制图者进行数据转换，所以，在制图过程中不乱改参数，不丢弃参数才能保证工作速度和准确度。
５］影［。为了控制变形，该投影采用分带的思想。
点有：坐标系类型、椭球参数、投影类型和投影带。１．１坐标系类型坐标系类型有地理坐标系、大地坐标系、投影平面直角坐标系、地心大地直角／空间直角坐标系。１．２椭球参数ＭａｐＧＩＳ软件常用２种椭球体，其是以选择“ 北京５４坐标系” 或“ 西安８０坐标系” 的方式表现。所以在ＭａｐＧＩＳ中，当提到“ 北京５４坐标系” 或“ 西安８０坐标系” 时，其所代表的含义不是大地测量中的
图２步骤（２）显示图
（３）设置“ 用户投影参数” 。该参数指用户输入（１）打开主菜单，选择投影变换功能，选择该功能下“ 用户文件投影变换” （图１ａ处）；打开文件（图１ｂ处），选择需要输入的数据（数据存储格式为．ｔｘｔ）；点击“ 按指定分隔符” （图１ｃ处）选项弹出如图对话框。点击确定，激活 “ 设置分隔符” 菜单选项（图１ｄ处）。数据的参数，有的数据自带参数，没有自带的需要人工赋值。例如该文选用的这组数据，其中一点坐标（４０５４２４２２．７５９５０６，４１６１３９７．９７３１８３）前面的４０是带号，４０说明是３度带，中央子午线应该是１２０ ° ，用户进行投影时需要去掉带号，如果不需要投影则可以根据个人需要选择保留。４）设置“ 结果投影参数” 。该参数为需要输出（的参数，也是用户需要的结果参数，需要用户自己定义。（５）其他设置。点图元设置，定义子图属性，如果需要投影的数据有相对应的固定表示方法，可以在此处进行定义，该组演示没有进行定义，直接选用了默认的１号子图；如果选择“ 生成线” 会相应进行线参数的设置。（６）赋注释。工作中要分清这些数据，需要对点进行标注，ＭａｐＧＩＳ具有一次性标注功能。而这一功能的实现是以第２步中赋予属性所在行为为前提
·１００ ·
第３０卷第９期技术方法２０１４年９月
ＡｐｐｌｉｃａｔｉｏｎｏｆＭａｐＧＩＳＰｒｏｊｅｃｔｉｏｎＴｒａｎｓｆｏｒｍａｔｉｏｎｉｎＧｅｏｌｏｇｉｃａｌＭａｐｓ
４］影、伪方位投影、多圆锥投影［。
适应了计算机技术的发展及要求，方便了数据的存ａｐＧＩＳ软件广泛储、修改，具有广阔的发展前景。Ｍ适用于地质行业，而投影变换功能可谓该软件的精华。灵活广泛的运用该功能可以最大程度的节省工作时间，提高地质图的精确度，是地质人员必须掌握的实用技能。
３投影变换基础应用
该方法还可以广泛的应用于柱状图样品以及水位的输入。现给出一批样品数据（表２）：
·９９ ·
ห้องสมุดไป่ตู้
第３０卷第９期山东国土资源２０１４年９月表２实验样品数据
样品编号 … １９２０２１２２２３２４ … 起点 … ４３４４４５５２５３５４ … 终点 … ４４４５４６５３５４５５ …
表３样品起点终点坐标整理格式
样品编号 … １５１６１７ … １５１６１７ … Ｘ坐标 … ８７８７８７ … ８８８８８８ …
参考文献：
［１］沈茵．由原始数据导入ＭａｐＧＩＳ直接生成石油勘探基础图件ＥＢ／ＯＬ］．ｈｔｔｐ：／／ｗｅｎｋｕ．ｂａｉｄｕ．ｃｏｍ／ｌｉｎｋｕｒｌ＝ＤＱ２１Ｅｎ７－［ＢＤｊＨ８ｆＡＲｏＦＯｙ６ｄａｕ４ＡｋｋｋｒｌＺＴ５ｅＲｎｕＰＸｉＭｌＣ９Ｒｖｎ３ｗｈ＿ｐｋＦｂＫ．［２］管志杰，赵政．地图投影变换及其在ＧＩＳ中的应用［Ｊ］．计算机工程与应用，２０００，（６）：５０－５２．［３］郭敏，吴北平，王晓华．椭球参数对大地坐标转换的影响— — — 大地坐标微分公式再推导［Ｊ］．河南理工大学学报（自然科学版），２００６，（２）：１２１－１２５．［４］王琪．地图概论［Ｍ］．武汉：中国地质大学出版社，２００２：４４－６２．［５］徐广明．高斯投影及其换带、归化在高等级公路控制测量中的Ｊ］．水运工程，２００５，（７）：２５－２９．应用［－ｊＹＰ５ＬＧｃＭｊ１ＡｂＵＧｆｏＫＣＯｎＡ１ｚｆＢｇｄｎｖＭｍＪＶ５ＣｌＧｃｒｂ６ＷｗＺ－Ｍ０ｃ９
表１准备数据格式
Ｘ坐标 … ４０５４３４１３．６７９１１８４０５４３６５２．９６３２０７４０５４３９３３．３２０９６０ … Ｙ坐标 … ４１６１４８８．７０６９０１４１６１４８８．５５３９８４４１６１４９２．８４８８８３ … 点编号 … Ｄ５Ｄ６Ｄ７ …
１地图投影概念
投影变换，简单理解，就是对 “ 投影” 进行“ 变
［２］换” 。在ＭａｐＧＩＳ投影变换中经常涉及到的知识
１．４投影带高斯克吕格投影由德国数学家高斯提出，后经克吕格扩充并推导出计算公式，故称为高斯克吕格投影，简称高斯投影，高斯投影是等角横切椭圆柱投
第３０卷第９期山
东国土资源２０１４年９月
ＭａｐＧＩＳ投影变换在地质基础图件中的应用
刘莉莎，段润材，崔丽娟
（山东省第三地质矿产勘查院，山东烟台２６４００４）
摘要：地图投影是ＧＩＳ知识体系的重要组成部分，每个ＧＩＳ软件都会涉及到该部分知识。ＭａｐＧＩＳ软件中的投影变换相比国外以及其他的软件更具有针对性，更符合中国的国情。该文以“ 用户文件投影变换” 功能的具体操作为例，介绍其在地质线路图、柱状图中的应用，辅助该功能在投影图及地形地质图中大量钻孔的投入示意图，讲解ＭａｐＧＩＳ软件在地质基础图件中的应用，就如何利用ＭａｐＧＩＳ软件增加工作精度节省工作时间进行讨论。关键词：ＭａｐＧＩＳ；地图投影；投影变换；地质图件中图分类号：Ｐ２８２．１文献标识码：Ｂ
·９８ ·
第３０卷第９期技术方法２０１４年９月
矢量化，不仅浪费时间还会因为多次误差降低数据的准确度。“ 用户文件投影变换” 功能是一种直接入图的方法。在应用该功能前，需要准备相应的数据，一般格式如表１所示，各列顺序可以自行安排，存储格式为文本文件。
Ｌｉｕｌｉｓｈａ，ＤＵＡＮＲｕｎｃａｉ，ＣｕｉＬｉｊｕａｎ（Ｎｏ．３ＥｘｐｌｏｒａｔｉｏｎＩｎｓｔｉｔｕｔｅｏｆＧｅｏｌｏｇｙａｎｄＭｉｎｅｒａｌＲｅｓｏｕｒｃｅｓ，ＳｈａｎｄｏｎｇＹａｎｔａｉ２６４００４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＭａｐｐｒｏｊｅｃｔｉｏｎｉｓａｎｉｍｐｏｒｔａｎｔｐａｒｔｏｆＧＩＳｋｎｏｗｌｅｄｇｅｓｙｓｔｅｍ．ＥａｃｈＧＩＳｓｏｆｔｗａｒｅｗｉｌｌｉｎｖｏｌｖｅｔｈｉｓｐａｒｔｏｆｋｎｏｗｌｅｄｇｅ．ＰｒｏｊｅｃｔｉｏｎｔｒａｎｓｆｏｒｍａｔｉｏｎｓｏｆｔｗａｒｅｎｏｔｏｎｌｙｈａｓｍｏｒｅｐｅｒｔｉｎｅｎｃｅｃｏｍｐａｒｅｄｗｉｔｈｏｔｈｅｒＭａｐＧＩＳｓｏｆｔｗａｒｅｓ，ｂｕｔａｌｓｏｍｏｒｅｉｎｌｉｎｅｗｉｔｈｎａｔｉｏｎａｌｃｏｎｄｉｔｉｏｎｓｉｎＣｈｉｎａ．Ｉｎｔｈｉｓｐａｐｅｒ，ｓｅｔｔｉｎｇｓｐｅｃｉｆｉｃｏｐｅｒａｔｉｏｎｏｆ＂ｕｓｅｒｆｉｌｅｓｐｒｏｊｅｃｔｉｏｎｔｒａｎｓｆｏｒｍａｔｉｏｎ＂ｆｕｎｃｔｉｏｎａｓａｎｅｘａｍｐｌｅ，ｉｔｓａｐｐｌｉｃａｔｉｏｎｉｎｇｅｏｌｏｇｉｃａｌｃｉｒｃｕｉｔｄｉａｇｒａｍａｎｄｈｉｓｔｏｇｒａｍｈａｖｅｂｅｅｎｉｎｔｒｏｄｕｃｅｄ．Ｃｏｍｂｉｎｉｎｇｗｉｔｈｔｈｅａｕｘｉｌｉａｒｙｆｕｎｃｔｉｏｎｏｆｔｈｅｌａｒｇｅｄｒｉｌｌｉｎｇｉｎｇｅｏｌｏｇｉｃａｌｍａｐｓｐｒｏｊｅｃｔｉｏｎａｎｄｔｅｒｒａｉｎｉｎｔｏｄｉａｇｒａｍ，ｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆＭａｐＧＩＳｓｏｆｔｗａｒｅｂａｓｅｄｏｎｇｅｏｌｏｇｉｃａｌｍａｐｓｈａｓｂｅｅｎｅｘｐｌａｉｎｅｄｉｎｄｅｔａｉｌ．ＨｏｗｔｏｉｎｃｒｅａｓｅｗｏｒｋｐｒｅｃｉｓｉｏｎａｎｄｓａｖｅｗｏｒｋｔｉｍｅｂｙｕｓｉｎｇＭａｐＧＩＳｓｏｆｔｗａｒｅｈａｖｅｂｅｅｎｄｉｓｃｕｓｓｅｄａｓｗｅｌｌ．Ｋｅｙｗｏｒｄｓ：Ｍａｐｐｒｏｊｅｃｔｉｏｎ；ｐｒｏｊｅｃｔｉｏｎｔｒａｎｓｆｏｒｍａｔｉｏｎ；ｇｅｏｌｏｇｉｃａｌｍａｐｓ
