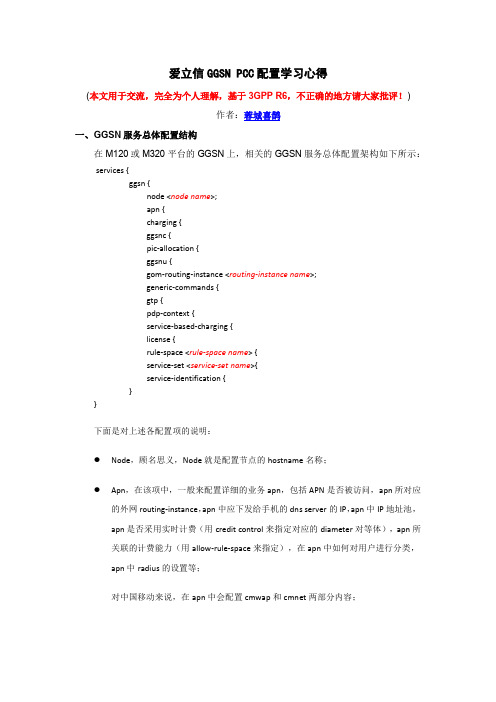

爱立信GGSN PCC配置学习心得(本文用于交流，完全为个人理解，基于3GPP R6，不正确的地方请大家批评！)作者：蓉城喜鹊一、G GSN服务总体配置结构在M120或M320平台的GGSN上，相关的GGSN服务总体配置架构如下所示：services {ggsn {node <node name>;apn {charging {ggsnc {pic-allocation {ggsnu {gom-routing-instance <routing-instance name>;generic-commands {gtp {pdp-context {service-based-charging {license {rule-space <rule-space name> {service-set <service-set name>{service-identification {}}下面是对上述各配置项的说明：●Node，顾名思义，Node就是配置节点的hostname名称；●Apn，在该项中，一般来配置详细的业务apn，包括APN是否被访问，apn所对应的外网routing-instance，apn中应下发给手机的dns server的IP，apn中IP地址池，apn是否采用实时计费（用credit control来指定对应的diameter对等体），apn所关联的计费能力（用allow-rule-space来指定），在apn中如何对用户进行分类，apn中radius的设置等；对中国移动来说，在apn中会配置cmwap和cmnet两部分内容；●Charging，该项中需要配置全局话单参数，指定需要由那个帐号来采集话单，是否启用增强型话单，话单大小，话单生成周期。
同时在该项中，需要指定各种不同的charging characteristics，也就是CC，根据不同的CC配置不同的profile，来指话单不同的生成方式与采集方式。
GPRS的工作原理
GPRS的工作原理GPRS（General Packet Radio Service）是一种基于全球移动通信系统（Global System for Mobile Communications，GSM）的无线数据传输技术。
它通过将数据分割成小的数据包并通过无线网络进行传输，使移动设备能够实现高速、实时的数据通信。
GPRS的工作原理如下：1. GPRS网络架构：GPRS网络由多个核心组件组成，包括GPRS支持节点（GPRS Support Nodes，GSN）、传输网络（Transmission Network）和移动设备（Mobile Stations，MS）。
GSN包括GPRS支持节点（SGSN）和网关GPRS支持节点（GGSN），它们负责处理数据的路由和传输。
传输网络则提供了数据传输的基础设施，包括无线电接入网（Radio Access Network，RAN）和传输链路。
2. 数据传输过程：当移动设备需要发送数据时，它会通过GPRS无线接入网连接到GPRS网络。
移动设备与SGSN建立连接后，会被分配一个唯一的IP地址，这样它就可以通过互联网与其他设备进行通信。
移动设备将数据分割成小的数据包，并通过SGSN和GGSN进行传输。
GGSN负责将数据包转发到目标设备或互联网上的服务器。
在数据传输过程中，GPRS网络会对数据进行压缩和加密，以确保数据的安全性和高效性。
3. 数据路由和选择：GPRS网络中的SGSN负责数据的路由和选择。
当移动设备发送数据时，SGSN会根据目标设备的IP地址和移动设备的位置信息，选择最佳的路径将数据包转发到目标设备。
这样可以提高数据传输的效率和可靠性。
4. QoS（Quality of Service）管理：GPRS网络支持QoS管理，可以根据应用程序的需求为数据包分配不同的优先级和带宽。
这样可以确保对于实时性要求较高的应用（如视频流媒体）能够获得更高的带宽和更低的延迟，而对于非实时性要求较高的应用（如电子邮件）则可以分配较低的带宽。
GPRS核心网各网元介绍
GPRS核心网各网元介绍GGSNGGSN (Gateway GPRS Support Node) 网关GPRS支持节点GGSN（Gateway GSN，网关GSN）主要是起网关作用，它可以和多种不同的数据网络连接，如ISDN、PSPDN和LAN等。
有的文献中，把GGSN称为GPRS路由器。
GGSN可以把GSM网中的GPRS分组数据包进行协议转换，从而可以把这些分组数据包传送到远端的TCP／IP或X.25网络。
GPRS网络与外网的分界线,对内负责Gn网络的传输,对外是一台因特网路由器。
其中的BGGSN(Border GGSN)负责连接不同运营商之间的Gn网络,实现网间漫游。
GGSN通过基于IP协议的GPRS骨干网与其它GGSN和SGSN相连主要功能GGSN具有网络控制的信息屏蔽功能,可以选择哪些分组能够进入GPRS网络,以便保证GPRS网络的安全;GGSN具有计费信息收集功能,能够收集每个MS实用外部数据网和GPRS网络资源相关的计费信息G_CDR。
2)维护路由表,实现路由选择和分组的转发功能GGSN具有存储转发功能,从上一节点接收到的分组数据(PDP PDU)转发给路由中下一个节点的功能。
GGSN同时具有对PDP PDU排序的功能。
GGSN应保证GGSN与MS之间传送的PDP PDU的最大尺寸为1500字节,对从外部数据网收到的大于上述要求的PDP PDU,GGSN应根据PDP的类型和具体实施对其进行分段、丢弃或拒绝。
GGSN具有PDP上下文激活、PDP上下文修改、PDP上下文去激活的功能;GGSN具有地址翻译和映射功能,包括查找DNS,实现域名解析功能;GGSN具有封装和隧道传输功能,可以将来自外部数据网的PDP PDU用GTP字头和TCP/IP或UDP/IP字头进行分装的功能,并以这些字头中的恶相关地址信息作为标识,在GPRS骨干网中,利用一条点对点的双向隧道来传输封装数据。
对于发向外部数据网的PDP PDU,GGSN将去除其封装字头后再转发给外部数据网。
gprs协议
GPRS协议1. 什么是GPRS协议？GPRS（General Packet Radio Service），通用分组无线通信服务，是一种基于分组交换技术的移动通信协议。
它是2G移动通信网络的一部分，为用户提供了快速的数据传输和互联网接入功能。
GPRS协议在全球范围内广泛应用于移动通信领域，为人们提供了更便捷和高效的无线数据传输服务。
2. GPRS协议的特点GPRS协议具有以下几个特点：•分组交换技术：GPRS协议与传统的电路交换技术不同，采用了分组交换技术，数据被分成一小包一小包进行传输，大大提高了网络的利用率和传输效率。
•无线数据传输：GPRS协议通过无线信道进行数据传输，用户可以在任何时间、任何地点使用移动设备进行数据通信，大大提高了通信的灵活性和便捷性。
•互联网接入：GPRS协议支持将移动设备接入互联网，用户可以通过GPRS网络上网、发送电子邮件、进行即时通讯等。
•高速传输：GPRS协议提供了较高的数据传输速率，达到了64kbps 以上，用户可以在移动设备上快速地下载和上传数据。
3. GPRS协议的基本架构GPRS协议的基本架构包括移动设备、GPRS网络和互联网之间的相互连接。
下面是GPRS协议的基本组成部分：•移动设备：移动设备通过GPRS无线信道与GPRS网络相连，可以通过GPRS网络进行数据传输和互联网接入。
•GPRS网络：GPRS网络由多个GPRS支持节点（GPRS Support Node，GSN）组成，包括GPRS边界网关（Gateway GPRS Support Node，GGSN）和GPRS服务节点（Serving GPRS Support Node，SGSN）。
GGSN连接GPRS网络和互联网，负责处理数据包的路由和转发。
SGSN负责管理移动设备的位置和移动性管理。
•互联网：GPRS网络通过GGSN连接到互联网，用户可以通过GPRS 网络访问互联网上的各种服务和资源。
4. GPRS协议的工作原理GPRS协议的工作原理如下：1.移动设备与GPRS网络建立无线连接，获取网络访问权限。
GPRS的工作原理
GPRS的工作原理GPRS（General Packet Radio Service）是一种移动通信技术，它允许移动设备通过无线网络发送和接收数据。
GPRS的工作原理涉及到移动设备、GPRS网络和互联网。
移动设备通过GPRS网络与互联网连接，首先需要建立GPRS连接。
当移动设备打开数据传输功能时，它会发送一个连接请求到GPRS网络。
GPRS网络会对设备进行身份验证，并分配一个唯一的IP地址。
一旦连接建立，移动设备就可以开始发送和接收数据。
GPRS使用分组交换技术，将数据分割成小的数据包（Packet），每个数据包都带有目标地址和源地址。
这些数据包通过GPRS网络传输，每个数据包都可以通过不同的路径传输，这样可以提高数据传输的效率和可靠性。
在GPRS网络中，存在GPRS支持节点（SGSN）和GPRS核心网关节点（GGSN）。
SGSN负责处理移动设备的连接和数据传输，而GGSN负责与互联网连接并转发数据。
当移动设备发送数据时，数据包首先经过SGSN，然后通过GGSN转发到互联网。
当互联网上的服务器响应时，数据包将通过GGSN和SGSN 返回到移动设备。
GPRS还使用了一种叫做多址传输（TDMA）的技术，它允许多个移动设备共享同一个频段。
TDMA将时间分成小的时隙，每个时隙可以分配给一个设备进行数据传输。
这样可以提高频谱的利用率，使得更多的设备可以同时进行通信。
另外，GPRS还使用了一种叫做压缩的技术，它可以减小数据包的大小，从而减少传输的时间和成本。
压缩技术可以根据数据的特点选择不同的压缩算法，以提高数据传输的效率。
总结起来，GPRS的工作原理可以简单描述为以下几个步骤：1. 移动设备发送连接请求到GPRS网络，进行身份验证并分配IP地址。
2. 移动设备将数据分割成小的数据包，并通过GPRS网络传输。
3. 数据包经过SGSN和GGSN转发到互联网上的服务器。
4. 服务器响应后，数据包返回到移动设备。

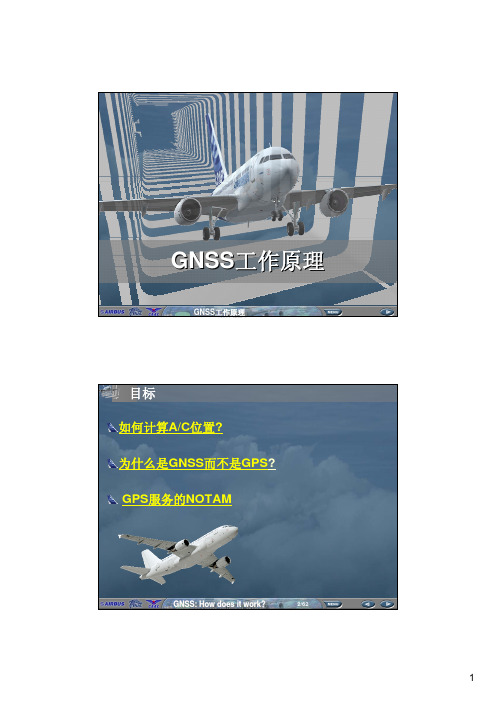

GNESS工作原理
GGNNSSSS工工作作原原理理
目标
如何计算A/C位置? 为什么是GNSS而不是GPS? GPS服务的NOTAM
GGNNSSSS::HHoowwddooeessititwwoorrkk??
22/6/622
1
RNAV 系统
A/C位置
GNSS DME VOR DME Inertial System
DME2 DME4
DME1
d1
GGNNSSSS::HHoowwddooeessititwwoorrkk??
1133/6/622
DME3
DME/DME 定位
DME2 DME4
DME1
d1
GGNNSSSS::HHoowwddooeessititwwoorrkk??
1144/6/622
DME3
7
RNAV GNSS: GPS (Global Positioning System) 24颗卫星构成卫星星座
GGNNSSSS::HHoowwddooeessititwwoorrkk??
1199/6/622
SVi : xi, yi,
zi
GPS receiver location
GGNNSSSS::HHoowwddooeessititwwoorrkk??
2200/6/622
10
SVi : xi, yi,
R
zi
3366/6/622
18
术语解释 （参考附件 10)
GNSS: 全球导航卫星系统
一个全球导航和定位的系统，包括一个或多个星座、机 载接收机和系统完好性监视设备，以增强系统性能，满 足相应运行所要求的所需导航性能（RNP）。
GPS :全球定位系统
IMS基本原理(网络整理)
前言IP 多媒体子系统 (IMS) 是一组规范，描述用于实现基于 IP 的电话和多媒体服务的下一代网络 (NGN) 体系结构。
IMS 定义了一个完整的体系结构和框架，允许在基于 IP 的基础设施上对声音、视频、数据和移动网络技术进行聚合。
它填补了两个最成功的通信范式（移动电话和 Internet 技术）之间的空白。
IMS 最初是由第三代合作伙伴计划 (3GPP) 定义的，3GPP 是多个电信标准组织间达成的协作协议，是其支持 GSM 网络和无线电技术发展的标准化工作的一部分。
IMS 最初是在 3GPP 第 5 版中推出的，其中将互联网工程工作小组（Internet Engineering Task Force ，IETF）定义的“会话发起协议”（Session Initiated Protocol，SIP）作为了 IMS 的主要协议。
3 GPP 的第 6 版和第 7 版对此进行了进一步的增强，以包括其他功能，如在线状态和组管理、与 WLAN 和基于 CS 的系统协作以及固定带宽接入等。
另一个标准组织，第三代合作伙伴计划 2（3rd Generation Partnership Project 2，3GPP2）也对自己的 IMS 进行了标准化。
成立 3GPP2 是为了将北美和亚洲移动无线电通信跨系统操作过渡到第三代系统。
3GPP2 规范有关 IMS 的最初版本主要源自 3GPP 第 5 版。
两个组织定义的 IMS 网络相当类似，但并非完全相同。
3GPP2 根据其特定的问题进行了相应的调整。
不过，这两个组织的目的都是为了确保 IMS 应用程序将跨不同的网络基础设施一致地工作。
除了 3GPP 和 3GPP2 外，开放移动联盟（Open Mobile Alliance，OMA）在制订和开发 IMS 移动标准化方面也扮演着重要的角色。
OMA 定义的服务构建于 IMS 基础设施之上，如即时消息传递（Instant Messaging，IM）、在线状态服务和组管理服务等。
移动通信常用术语
PSTN ( Public Switched Telephone Network ) 定义公共交换电话网络，一种常用旧式电话系统。
即我们日常生活中常用的电话网。
工作原理公共交换电话网络是一种全球语音通信电路交换网络，包括商业的和政府拥有的。
PDSN (Packet Data Serving Node) 即分组业务数据节点,是在cdma 1x系统分组域中负责建立和终止点到点协议(PPP)连接、为简单IP用户终端分配动态地址等工作的节点。
作用是为MS始呼或终呼的分组数据业务提供路由。
PDSN负责建立、维护和终止至移动台的链路层话路.相对于CDMAOne网络，与CDMA2000系统相关联的PDSN是一个新部件。
在处理所提供的分组数据业务时，PDSN是一个基本单元。
其作用是支持分组数据业务。
PCF (Packet Control Function)分组控制功能,PCF是无线域中和分组域接口的设备，由于A8/A9不要求开放，PCF可能是集成在BSC/MSC中的某些板卡，也可能是单独的设备用户连接时，MSC根据Service Option来判断用户是申请语音业务或数据业务，如果是数据业务，触发PCF和PDSN建立连接PCF和PDSN之间的连接称为RP接口，也称为A10/A11接口，A10为数据接口，A11为信令接口，信令接口负责RP通道的建立、维持和拆除，数据接口负责用户数据的传输HLR(Home Location Register) 归属位置寄存器,HLR负责移动用户管理的数据库。
存储所管辖用户的签约数据及移动用户的位置信息，可为至某MS的呼叫提供路由信息。
VLR (Visitor Location Register) 访问位置寄存器。
是一个数据库，是存储所管辖区域中MS（统称拜访客户）的来话、去话呼叫所需检索的信息以及用户签约业务和附加业务的信息，例如客户的号码，所处位置区域的识别，向客户提供的服务等参数。
GPRS无线通信系统设计方案
GPRS无线通信系统设计方案引言近年来,通信技术与网络技术的迅速进展,特别是无线通信技术的进展,使得电力系统的自动化程度进一步提高。
GSM网络出现后，技术人员很快把GSM模块嵌入到各类仪表仪器中，如多功能电能表、故障测录仪、抄表系统与用电负荷监控等，从而使这些仪表仪器具有远程通信功能。
GPRS是在现有GSM系统上进展出来的一种新的数据承载业务,支持TCP/IP协议，能够与分组数据网（Internet等）直接互通。
GPRS无线传输系统的应用范围非常广泛，几乎能够涵盖所有的中低业务与低速率的数据传输，特别适合突发的小流量数据传输业务。
本文设计的GPRS无线通信模块，内嵌了TCP/IP协议，使用工业级的GPRS模块，适用于单片机数据采集传输系统没有TCP/IP协议栈，但使用串口通信的情况。
1 GPRS通信原理及应用特点1.1 GPRS简介GPRS是通用无线分组业务（General Packet Radio System）的缩写，是介于第二代与第三代之间的一种技术，通常称之2.5G。
GPRS使用与GSM相同的频段、频带宽度、突发结构、无线调制标准、跳频规则与相同的TDMA帧结构。
因此，在GSM系统的基础上构建GPRS系统时，GSM系统中的绝大部分部件都不需要作硬件改动，只需作软件升级。
有了GPRS，用户的呼叫建立时间大大缩短，几乎能够做到“永远在线”。
此外，GPRS是以营运商传输的数据量而不是连接时间为基准来计费，从而令每个用户的服务成本更低。
1.2 基本工作原理GPRS是在原有的基于电路交换（CSD）方式的GSM网络上引入两个新的网络节点：GPRS服务支持节点(SGSN)与网关支持节点（GGSN）。
SGSN与MSC在同一等级水平，并跟踪单个MS的存储单元实现安全功能与接入操纵，并通过帧中继连接到基站系统。
GGSN支持与外部分组交换网的互通，并经由基于IP的GPRS骨干网与SGSN连通。
图1给出了GPRS与Internet连接原理框图。
3G技术资料-GPRS网络中iGGSN割接配置原理
GPRS网络中iGGSN割接配置原理成都通信建设工程局赵艳明王玺邮政编码 611130[摘要]本文通过对某省移动通信网内部cmnet、cmwap和VPN割接到iGGSN的基本配置及遇到的问题介绍，简要的阐述了同类型IGGSN割接配置的思路。
以及以后处理类似问题的方向作了有益的探讨。
[关键词]CMNET CMWAP VPN IGGSN 防火墙配置目录一、前言 (2)二、cmnet割接 (2)1．iGGSN配置 (2)2．防火墙配置 (2)3．SGSN中配置 (3)三、cmwap割接 (3)1．iGGSN的配置 (3)2．防火墙的配置 (3)3．SGSN的配置 (4)四、VPN的割接 (4)1. iGGSN的配置 (5)2．GGSN的设置 (6)3．防火墙设置 (6)五、遇到的问题 (6)一、前言某地目前有5套G配置的SGSN，忙时PDP数约为1.3万左右，两台GGSN采用负荷分担形式承载cmnet、cmwap和VPN；目前已将全部业务割接到iGGSN上，同时启用cbc 业务，iGGSN中有一个Vigilon、两个Senteon和三个WN，WN1和WN2采用负荷分担形式承载全部业务，每个WN上启用四块Gn板和三块Gi，其中slot 4 Gi承载全部不走GRE 隧道的VPN，slot 5 Gi承载全部走GRE的VPN，slot 6 Gi承载cmnet和cmwap业务，四块Gn板采用负荷分担的形式，WN3没有割接相关业务；本章将讲述cmnet、cmwap和VPN割接到iGGSN的基本配置及遇到的问题。
二、cmnet割接1．iGGSN配置首先要在iGGSN上创建cmnet这个APN，同时将这个APN和WN的Gi接口关联，并配置下一跳地址，这里把Gi switch的vlan ip作为下一跳使得cmnet的数据报全部送到Gi switch；图1配置地址池，为了在割接前能够顺利测试，需要用户提供新的地址池；为了能够顺利浏览网页还需要配置DNS来解析公网的域名，如图2所示，然后将DNS 关联到cmnet上；同时为了能够进行计费还需要配置CG，如图3所示，然后将CG关联到cmnet;图2图32．防火墙配置防火墙上首先要在Objectd里边配置cmnet的地址池并将其分配在Trust里，以方便用来配置策略，如图4，图4配置地址后要配置策略，并同时将地址池内的私有地址翻译成公网地址一边收集能够访问公网网站，如图5图5最后还需要配置手机地址池的回包路由使得回来的数据包能够顺利到达手机侧，如图6图63．SGSN中配置为了便于测试，我们需要将个别的IMSI指向iGGSN进行激活，着需要两个步骤：在SGSN中找出用于测试的IMSI所在的station，用命令./paction SDM ALL 1010 IMSI –o /var/ll.log，然后用cmd.sh找出还有VLR信息的station;在对应的station的/etc/hosts里边添加221.177.177.129 cMnEt.mnc000.mcc460.gprs cMnEt，其中221.177.177.129是Senteon的GTP-C地址；这样用对应的IMSI就可以测试cmnet业务了，在随意行中将APN设置为cMnEt，在激活后可以在WN上用show pdp imsi的命令进行验证；测试成功的话，割接只需要将DNS里边cmnet的指向改称指向iGGSN并重启DNS进程，然后在SGSN上清除DNS缓存就可以了；三、cmwap割接1．i GGSN的配置APN的配置和cmnet基本相同，这里不做描述；因为cmwap是通过GRE隧道与网关之间进行通信的，不能直接访问公网，所以cmwap 上边不需要配置DNS；同样cmwap也要进行计费，所以也要关联CG，与cmne一样；Cmwap还要到Radius进行accouting,所以与cmnet不同的是它还需要配置radius服务器，如图7，并把它关联到cmwap图72．防火墙的配置在防火墙的配置和cmnet基本相同，由于其走GRE隧道的特性所以还有一定的区别：Radius的路由和策略配置，由于radius源地址采用的是私有地址，所以他必须通过nat 翻译穿过防火墙，图8由于iGGSN中无法实现GRE隧道，所以在防火墙上实现，在防火墙上配置源地址路由，如图9图9Cmwap地址池中的地址到达防火墙后根据其源地址判断进入GRE隧道，实现了封装；3．S GSN的配置在割接cmwap之前同样需要进行业务的测试，按照cmnet割接的方法找到测试IMSI 对应所在的station，并在/etc/hosts里边添加221.177.177.129 cMwAp.mnc000.mcc460.gprs cMwAp，在测试手机中将APN设置为cMwAp，进行wap浏览以及彩信的发送和接收，在WN上用命令show pdp imsi可以进行验证；测试成功后，割接只需在DNS里将cmwap的指向由GGSN改到iGGSN，并重启DNS 进程，在SGSN里边清除DNS缓存即可；四、VPN的割接VPN的较为特殊，因为cmnet和cmwap都是从新的防火墙直接出去的，而VPN都要走旧的防火墙，VPN中有些是通过GRE隧道的，有些是直接经过防火墙翻译的，由于旧的防火墙不能配置GRE隧道，所以那些走GRE隧道的VPN还需要经过GGSN进行GRE封装，按照现网GGSN上VPN的配置情况我们基本将其克隆到iGGSN上，总体情况如下：1.iGGSN的配置每个VPN都要关联一个Gi接口，但是VPN的数目要对于Gi接口，所以要配置子端口来将它们划分不到不同的VLAN里边来为不同的VPN通信，基本情况如下bankcomm.sn410 WN1-4-1 172.24.141.1172.24.141.10无xagaidel.sn410 WN1-4-1 172.24.141.1172.24.141.10 172.24.141.2 chinaunionpay.sn410 WN1-4-1 172.24.141.1172.24.141.10 172.24.141.2 ludeng.sn410 WN1-4-1 172.24.141.1172.24.141.10 172.24.141.22．GGSN的设置然后在对应的GGSN上配置子端口并设置vlan tag，对于走GRE的VPN还要在端口关联vrf将数据流送到对应的隧道里边，例如：interface FastEthernet0/1.516description iGGSN vpn ylpm.snencapsulation dot1Q 516ip vrf forwarding vrf_ylpmip address 172.24.151.106 255.255.255.240no ip redirectsno ip route-cacheno ip mroute-cache对于不走GRE隧道的VPN则不需在对应的子端口上配置vrf，只需要将它们根据默认路由送到防火墙就行了；对于走GRE隧道的VPN要通过vrf配置回包路由，将防火墙返回的数据送回到iGGSN。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/b b s
/
本文档来源于移动通信论坛(mscbsc)，原文地址：/bbs/thread-52607-1-1.html
GGSN 的工作原理
--------------- 发贴者：cc0928 发表时间：2008-03-21 19:16:53
1 目的
本章通过对 GGSN 工作原理的介绍，从而给出客户对于 GGSN 节点内部工作机制的一个基本了解过程。
2 GGSN基本原理
GGSN 可以看作是在无线接入 IP 网和其他包数据网（如 internet，）的网关。
从而可以实现如下的一系列服务。
1． 在 SGSN 和一个 PDN 之间进行数据包的传送。
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/b b s
/
2． 会话管理。
即实现在 SGSN 和 PDN 之间的连接，包括动态地址的分配，对由 SGSN 而来(出和入)的承载业务的封装和解封装。
3． 计费。
GGSN 负责收集每个 MS 的计费信息。
GGSN 具有如下一些基本的接口：
1． GI：负责连接 GGSN 到 PDN，允许信令和用户负载的交换。
2． GN：连接 GGSN 到同一个 PLMN 中的 SGSN，允许信令和用户负载的交换。
3． Gom:连接 O&M 设备到 Billing 系统到 GGSN。
4． Gp：连接 GGSN 到不同 PLMN 中 SGSN，允许信令和用户负载的交换
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/b b s
/
3 GGSN工作原理阐述
3.1 加载起电GGSN的初始化过程
GGSN 系统加载起电后，系统就会通过 JUNOS 软件自动按照如下步骤启动初始化 GGSN 节点：
1． 主用 RE 通过装有 GGSN 基本进程的 Flash 闪卡来引导启动。
引导后 Init 进程就开始 了。
（这个初始化进程是在 GGSN 中的 JUNOS Single-Process 模式进行）
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/b b s
/
2． 主用 RE 被激活后，init 进程就开始运行所有的 JUNOS 核心进程。
3． 主用 RE 进入到多用户模式。
4． 主用 SSB 被引导和启动
5． 引导和启动 FPCs
6． 引导和启动 PICs
通过如上几步，一个 GGSN 节点就被完整的引导成功并进入到准备工作状态。
这个过程中，备用 RE
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/b b s
/
同时引导与主用 RE。
在执行完上述步骤 3 以后，备用 RE 就进入等候状态同时监控 主用 RE 的运行。
这个过程中备用 SSB 保持关电状态。
当主用 RE 发现主用 SSB 有一个永久 的错误，那么备用 SSB 就自动开始起电，系统就从上述步骤 4 执行，当完成重引导启动 后，备用的 SSB 就变为主用 SSB，同时错误的 SSB 就自动关闭。
3.2 系统初始化后GGSN的准备工作过程
当 GGSN 初始化启动以后，GGSN-C PICs 获取 GGSN 的配置，包括如下信息：
1． GGSN-C 的冗余级别
2． 用于和 SGSN 通信的外部 IP 地址的地址池，包括 GGSN 的节点控制员的主 IP 地址
3． 内部 IP 地址的地址段
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/b b s
/
4． 可用的 GGSN-C PICs 的最大数目，从而确定节点的 PDP Context 的容量
5． 会话控制员 RADIUS/DHCP 的代理 IP 地址
6． 其他
所有的 GGSN-C PIC 通过所分配的内部 IP 地址启动进入监督模式。
我们已知，一个 GGSN 节 点中的 GGSN-C PIC 可以做节点控制员角色（必须的），也可以做会话控制员角色。
当 GGSN 的应用已经启动同时 GGSN 的配置已经获取以后 GGSN-C PIC 就会在监控进程中自动分配这 两种角色。
NC确定以后，NC 就会监控 SC 的数量和其余的 PIC，分配新的 SC。
NC上的外部 GnIP 地址从 SGSN 角度来看是可见的，这个地址在 GN 网络中的 DNS 中作为GGSN 的 IP 地址。
h t t p ://w
w w.
m s c
b s c
.c o m
h t t p ://w
w w.
m s c
b s c
.c o m
/b b s
/
[ 本帖最后由 CocoHwang 于 2008-3-22 13:40 编辑 ]。
