光模块原理和作用
光模块原理和作用光模块是一种重要的光通信设备，其原理涉及光电转换和电光转换，在光信号传输过程中起着核心作用。
光模块的工作原理主要涉及以下步骤：1. 发光：光模块中的激光器是发光的核心部件。
激光器通过注入电流或施加电压，在半导体材料中产生受激辐射，从而产生一束聚焦的单色光。
这些激光光子被发送到光纤中，用于数据传输。
2. 接收：光模块的接收端包含光敏器件，通常是光电二极管或光电探测器。
当光信号到达时，光敏器件会将光能转化为电信号。
接收端的驱动电路将电信号转换为数字信号，以便进一步处理和解码。
3. 调制：光模块中的调制技术可以将电信号转换为光信号，并根据需要进行调制。
常见的调制技术包括直接调制、外调制和间接调制。
通过调制技术，光模块可以实现不同速率和格式的光信号传输。
光模块的作用主要包括：1. 数据传输：在数据中心和云计算领域中，光模块用于高速数据传输，以满足大规模数据处理和存储的需求。
它们支持高速以太网、光纤通道和InfiniBand等协议，实现可靠和高效的数据通信。
2. 无线通信：在无线通信领域，例如移动通信和卫星通信中，光模块能够实现高速、远距离的数据传输，为无线网络提供稳定和可靠的连接。
3. 医疗和工业应用：在医疗设备如光学成像系统和激光手术仪器中，以及工业自动化如传感器网络、机器视觉和工业机器人等领域中，光模块都发挥着关键作用。
4. 安防监控：在安防监控领域中，光模块被用于传输高清晰度的视频信号和音频信号，以实现监控摄像头和录像设备之间的远程连接。
5. 高性能计算：在高性能计算领域中，光模块用于超级计算机和大规模并行计算系统，以支持高速数据传输和处理。
6. 军事通信：在军事通信中，光模块能够满足军事通信对高速、安全和可靠传输的需求。
它们在军事雷达、卫星通信和战场网络等领域发挥重要作用。
总的来说，光模块是一种关键的光通信设备，通过将电信号转换为光信号，实现高速、稳定的数据传输，它在许多领域都有广泛的应用。

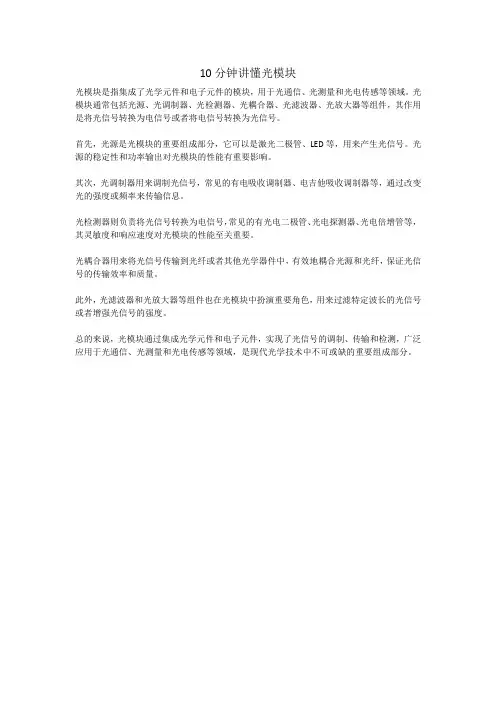

10分钟讲懂光模块
10分钟讲懂光模块
光模块是指集成了光学元件和电子元件的模块，用于光通信、光测量和光电传感等领域。
光模块通常包括光源、光调制器、光检测器、光耦合器、光滤波器、光放大器等组件，其作用是将光信号转换为电信号或者将电信号转换为光信号。
首先，光源是光模块的重要组成部分，它可以是激光二极管、LED等，用来产生光信号。
光源的稳定性和功率输出对光模块的性能有重要影响。
其次，光调制器用来调制光信号，常见的有电吸收调制器、电吉他吸收调制器等，通过改变光的强度或频率来传输信息。
光检测器则负责将光信号转换为电信号，常见的有光电二极管、光电探测器、光电倍增管等，其灵敏度和响应速度对光模块的性能至关重要。
光耦合器用来将光信号传输到光纤或者其他光学器件中，有效地耦合光源和光纤，保证光信号的传输效率和质量。
此外，光滤波器和光放大器等组件也在光模块中扮演重要角色，用来过滤特定波长的光信号或者增强光信号的强度。
总的来说，光模块通过集成光学元件和电子元件，实现了光信号的调制、传输和检测，广泛应用于光通信、光测量和光电传感等领域，是现代光学技术中不可或缺的重要组成部分。
光模块电路设计
智能电路设计技术还可以通过引入可编程逻辑器件（PLD ）或现场可编程门阵列（FPGA）等可编程芯片，实现电 路的动态重构和优化。
04
光模块电路设计案例分析
高速光模块电路设计案例
总结词
高速传输、高带宽、低延迟
详细描述
高精度电路设计技术是指在光模块电路中实现高精度 的信号处理和测量。
高精度电路设计技术需要选择高精度的器件和电路拓 扑结构，同时还需要采取一系列的误差补偿和校正措
施，如放大器失调、温度漂移等。
高精度电路设计技术还需要对电路中的误差源进行分 析和控制，以提高信号的精度和可靠性。
智能电路设计技术
智能电路设计技术是指在进行光模块电路设计时，引入人 工智能和机器学习的技术，以提高电路的性能和智能化水 平。
高速光模块电路设计主要用于实现高速数据传输，满足高带宽、低延迟的需求 。这种设计通常采用先进的调制解调技术、高速ADC/DAC转换器以及高性能的 信号处理算法，以实现高速数据传输和低误码率。
低噪声光模块电路设计案例
总结词
低噪声、高灵敏度、低失真
详细描述
低噪声光模块电路设计主要关注降低电路内部的噪声，提高光模块的灵敏度和信噪比。 这种设计通常采用低噪声放大器、降噪滤波器等技术，以减小电路内部的噪声干扰，提
低噪声电路设计技术
低噪声电路设计技术是指在光模块电路中减小 噪声的影响，以提高信号的信噪比（SNR）。
低噪声电路设计技术需要选择低噪声的器件和 电路拓扑结构，同时还需要采取一系列的噪声 抑制措施，如接地、屏蔽、滤波等。
低噪声电路设计技术还需要对电路中的噪声源 进行分析和抑制，以减小对信号的影响。
光模块知识点总结
光模块知识点总结光模块是一种集成光学器件和电子器件的新型器件，其应用领域涉及通信、传感、医疗、工业等多个领域。
随着光纤通信技术和激光器技术的发展，光模块有着越来越广泛的应用需求。
本文将围绕光模块的应用、结构、工作原理等方面进行详细的介绍和总结。
一、光模块的应用光模块在通信、传感、医疗、工业等领域有广泛的应用。
在通信领域，光模块主要用于光纤通信系统中的光传输和接收。
在传感领域，光模块可以实现高精度的光电传感，用于测量光信号的强度、频率、相位等信息。
在医疗领域，光模块可以用于激光手术、光学诊断等应用。
在工业领域，光模块可以用于激光加工、光学检测等领域。
可以说，光模块在现代科技领域中有着重要的应用价值。
二、光模块的结构光模块由光学器件和电子器件组成，其中光学器件包括激光器、光电探测器、光纤耦合器、滤波器等，电子器件包括电路驱动、信号处理等。
激光器产生光信号，光电探测器接收光信号，光纤耦合器实现激光器与光纤的耦合，滤波器用于光信号的滤波，电路驱动用于控制激光器的工作，信号处理用于处理光电探测器接收到的信号。
光模块的结构复杂，需要加工、组装和调试等多个环节才能完成一套成品。
三、光模块的工作原理光模块的工作原理主要包括激光器的工作原理、光电探测器的工作原理和光纤传输的工作原理。
激光器是利用激光共振器发射激光，光电探测器是利用半导体材料的光电效应将光信号转换为电信号，光纤传输是利用光纤的全反射特性将光信号传输到远处。
光模块的工作原理在这三个方面都有着严密的理论基础，是光模块能够正常工作的基础。
四、光模块的发展趋势随着光通信和激光器技术的不断发展，光模块也在不断的改进和升级。
未来光模块的发展趋势主要包括以下几个方面：一是器件集成化，即将多个器件集成到一个芯片中，实现器件的微型化和集成化；二是器件多功能化，即实现一个器件可以实现多个功能，如同时具备激光发射和光电探测功能；三是材料先进化，即采用新型材料来提高器件的性能和稳定性；四是工艺精密化，即加工和制造技术的不断改进，实现器件的精密加工和高质量制造。
光模块技术交流和工艺介绍
光模块技术交流和工艺介绍引言光模块是指通过集成光电器件、电子器件、封装材料和其他配套材料，将光电器件和电子器件有机结合在一起，形成具有特定功能的多功能整体封装器件。
在光通信、光传感、光能利用等领域发挥着重要作用。
本文将对光模块的技术交流和相关工艺进行介绍。
光模块的发展历史光模块是在光通信技术快速发展的背景下逐渐兴起的。
早期的光通信设备多采用离散光器件和电子器件进行封装，尺寸庞大、功耗高、性能受限。
为了满足光通信设备小型化、功耗降低和性能提升的需求，光模块技术应运而生。
经过多年的发展，光模块技术已经取得了长足的进步，成为光通信设备中不可或缺的核心部件。
光模块的关键技术封装技术光模块的封装技术是将光电器件和电子器件封装在同一个封装壳体内的关键技术。
光模块的封装结构通常包括光学接口、电子接口、封装材料等。
封装技术的发展直接影响着光模块的尺寸、功耗和性能。
目前常用的封装技术主要包括球栅阵列封装（BGA）、无芯片封装（COB）和多芯片封装（MCM）等。
光学技术光模块的光学技术是实现光电信号传输的关键技术。
其核心是光学器件的设计、制备和集成。
光学技术的发展使得光模块的光电转换效率大幅提高，同时满足了光通信系统的高速传输和长距离传输的要求。
常用的光学技术包括波分复用技术、偏振调制技术和光纤耦合技术等。
电子技术光模块的电子技术是实现光电信号处理和控制的关键技术。
其功能主要包括光电转换、信号放大、信号调制和信号检测等。
电子技术的发展使得光模块能够实现高速、高精度的光电传输和处理，提高了光通信系统的整体性能。
常用的电子技术包括射频调制技术、光电放大器技术和时钟恢复技术等。
光模块的工艺介绍设计工艺光模块的设计工艺是指在产品开发阶段，通过对光模块的功能需求进行分析和设计，确定光电器件和电子器件的选择和布局。
设计工艺的关键在于提高产品的性能、可靠性和制造效率，减少成本和资源浪费。
常用的设计工艺包括功能分析、模块划分、电路布局和热分析等。
光模块作用和使用方法
光模块作用和使用方法
光模块是光纤通信中的重要组成部分，主要实现光信号传输过程中的光电转换和电光转换功能。
它由光电子器件（光发射器和光接收器）、功能电路和光接口等部分组成，工作在OSI模型的物理层，是光纤通信系统中的核心器件之一。
光模块的作用主要有：
1. 实现光电转换和电光转换：光模块中的光电子器件可以将电信号转换成光信号，通过光纤传送后，光信号再被转换成电信号，从而实现数据的传输。
2. 传输距离远：由于光的传播速度非常快，且光纤的传输损耗比电缆低很多，因此光模块可以支持较远距离的数据传输。
3. 传输速度快：光模块的传输速率通常很高，可以达到1Gbps、10Gbps
甚至更高。
4. 安全性高：由于光信号在传输过程中不易受到干扰，且很难被窃取，因此光模块可以提供较高的数据传输安全性。
使用光模块的方法如下：
1. 确定所需的光模块类型和规格，例如传输速率、传输距离、接口类型等。
2. 确认所使用的光纤类型和长度，并确保光纤连接器的清洁和完好。
3. 将光模块插入到交换机或路由器等设备的光模块插槽中，确保连接牢固。
4. 通过设备的控制面板或管理界面，配置光模块的参数和设置，例如波特率、数据速率、链路状态等。
5. 启动设备，并进行测试和调试，确保光模块正常工作并能够实现稳定的数据传输。
需要注意的是，由于光模块的制造工艺和材料较为特殊，需要专业的技术和设备支持，因此在使用过程中应遵循制造商提供的操作规范和建议。
同时，由于光模块的价格较高，使用时应避免浪费和过度使用。
光模块方案
1. 引言光模块是一种关键的光通信设备，用于实现光纤与光纤、光纤与光电设备之间的连接。
光模块具有高速传输、大带宽、低损耗等优势，被广泛应用于数据中心、电信网络等领域。
本文将介绍光模块方案的基本原理、常见类型以及其在通信领域的应用。
2. 光模块的基本原理光模块由多种组件组成，包括激光器、调制器、接收器、光纤等。
其基本工作原理如下：•激光器：光模块中的激光器将电信号转换为光信号，产生高强度的光束。
•调制器：调制器通过改变激光器的功率或频率，将电信号转换为光信号的脉冲流。
•光纤：光纤作为信号的传输介质，将光信号从发送端传输到接收端。
•接收器：接收器将光信号转换为电信号，通过信号解调还原出原始的数据。
通过这一系列的转换和传输过程，光模块实现了高速、长距离的光通信。
3. 光模块的常见类型光模块根据不同的应用需求和传输距离，可分为以下常见类型：3.1 单模光模块单模光模块适用于长距离的光通信，其核心光纤的直径较小（通常为9微米），能够有效地传输单一的光模式，从而减少了信号的传播失真。
单模光模块常见的标准有SFP、SFP+、XFP等。
3.2 多模光模块多模光模块适用于短距离的光通信，其核心光纤的直径较大（通常为50或62.5微米），能够传输多个光模式。
多模光模块常见的标准有SFP、SFP+、QSFP 等。
3.3 40G/100G光模块40G/100G光模块广泛应用于数据中心等高速网络环境，用于实现高带宽、高速率的光通信。
40G/100G光模块通常采用并行传输技术，将多个通道的数据同时进行传输，提高了传输效率和带宽利用率。
4. 光模块在通信领域的应用光模块作为光通信的核心设备，在通信领域有着广泛的应用。
以下是光模块在不同领域的应用案例：4.1 数据中心数据中心是光模块最主要的应用领域之一。
数据中心内部需要大量高速传输的数据，光模块能够提供高带宽、低延迟的光通信传输方案，满足数据中心对传输速度和可靠性的要求。
4.2 电信网络光纤通信已成为现代电信网络的主要传输方式。
光模块的功能和作用
光模块的功能和作用光模块是一种用于光通信和光网络的关键设备，具有多种功能和作用。
本文将从不同角度介绍光模块的功能和作用。
光模块的主要功能之一是将电信号转换为光信号，并通过光纤传输。
它可以将电信号转换为适合用光纤传输的光信号，实现远距离的高速数据传输。
光模块内部包含了激光器和调制器等元件，通过控制电流和光强度，将电信号转换为光信号，并通过光纤传输到目标地点。
这种转换过程具有高效、稳定的特点，可以满足大容量、高速度的通信需求。
光模块在光通信系统中起到了重要的作用。
光模块可以用于光传输系统中的不同部分，如传输、接收和放大等。
在传输方面，光模块可以将光信号有效地传输到目标地点，同时保持信号的稳定性和可靠性。
在接收方面，光模块可以将光信号转换为电信号，供接收端设备处理和解码。
在放大方面，光模块可以增加光信号的强度，以扩大传输距离和提高信号质量。
光模块的这些作用使得光通信系统能够实现高速、远距离的数据传输，广泛应用于互联网、电信等领域。
光模块还具有多种特殊功能和应用。
例如，光模块可以实现光纤传感，通过测量光信号的特性来检测和监测环境参数的变化。
这种光纤传感技术在石油、化工、环境监测等领域具有重要的应用价值。
另外，光模块还可以用于光存储器件，实现高密度、高速度的数据存储和读取。
这种光存储技术在大数据存储和云计算等领域有着广泛的应用前景。
除了上述功能和应用外，光模块还具有一些其他的作用。
例如，光模块可以实现光网络的实时监测和管理，通过检测光信号的强度和质量等参数，及时发现和处理网络故障，保证光网络的稳定性和可靠性。
光模块还可以实现光通信系统的灵活配置和升级，通过更换不同类型的光模块，可以适应不同的通信需求和技术标准。
此外，光模块还可以实现光通信系统的互联互通，使不同厂商的设备可以进行光信号的传输和交换，提高系统的兼容性和互操作性。
光模块具有将电信号转换为光信号，并通过光纤传输的功能，是光通信和光网络中不可或缺的关键设备。
光端机中的光模块封装技术介绍
光端机中的光模块封装技术介绍光端机是指光纤通信系统中连接光纤和终端设备的设备。
作为光纤通信的关键组成部分，光模块在光端机中扮演着重要角色。
光模块作为光信号的发射和接收装置，是将电信号转化为光信号或将光信号转化为电信号的核心元器件之一。
为了保护光模块，延长其寿命并提高性能，光模块封装技术不可或缺。
光模块封装技术的发展随着光通信技术的迅速发展，光模块封装技术也得到了极大的进步。
在早期的光纤通信系统中，光模块常采用分立元器件的封装方式，但这种方式存在封装成本高、尺寸大、连接不可靠等问题。
为了解决这些问题，集成光模块封装技术应运而生。
集成光模块封装技术的目标是将光通信系统中所需的元器件尽可能集成到一个封装组件中，以减小封装的体积、提高连接的可靠性，并实现光纤通信设备的高密度布局，从而满足光纤通信系统对小型化、高性能、高可靠性的要求。
光模块封装技术的常见方法光模块封装技术的常见方法包括芯片与封装、无源组件的封装、封装材料的选择等。
具体来说，光模块封装技术主要包括以下几个方面的内容：1. 芯片与封装：光模块通常由光电转换芯片、电路板和封装外壳组成。
其中，光电转换芯片是光信号的发射和接收端，电路板则提供电源和信号传输的功能。
封装外壳则用于保护光模块的内部元件。
在芯片与封装的过程中，需要考虑封装的功能需求、热管理、电气连接等因素。
2. 无源组件的封装：光模块封装除了光电转换芯片外，还包括一些无源组件，如光纤连接器、光耦合器等。
这些无源组件需要在光模块的封装过程中进行合理的布局和连接，以保证光信号的传输效率和稳定性。
3. 封装材料的选择：封装材料的选择对光模块的性能起到至关重要的作用。
一方面，封装材料需要具有良好的光学特性，如透明度高、折射率低等，以确保光信号的传输质量。
另一方面，封装材料还需要具有良好的热学特性，以便有效地散热，保证光模块的可靠运行。
光模块封装技术的应用光模块封装技术广泛应用于光纤通信系统中的各个环节。
100g光模块芯片拓扑 结构
100g光模块芯片拓扑结构摘要：1.100G光模块芯片概述2.100G光模块芯片的拓扑结构3.100G光模块芯片的关键技术4.100G光模块芯片的应用场景5.未来发展趋势及展望正文：随着现代通信技术的飞速发展，数据中心、云计算等应用对光通信模块的需求不断增长。
100G光模块作为当前主流的高速光通信模块，其性能和技术特点备受关注。
本文将从100G光模块芯片的概述、拓扑结构、关键技术、应用场景等方面进行详细解析，并探讨未来发展趋势及展望。
一、100G光模块芯片概述100G光模块是一种高速光通信模块，其传输速率高达100Gbps（千兆比特每秒）。
在数据中心、云计算、光纤到户等场景中有着广泛的应用。
100G光模块的芯片是光模块的核心部分，主要包括激光器、调制器、光探测器等关键器件。
其中，激光器芯片是光模块性能的决定因素，占光模块成本的60%。
二、100G光模块芯片的拓扑结构100G光模块芯片的拓扑结构主要包括以下几个部分：1.激光器：激光器是100G光模块的核心器件，负责产生高速光信号。
常见的激光器类型有VCSEL（垂直腔面发射激光器）、FP（自由空间激光器）、DFB（分布式反馈激光器）、DML（直接调制激光器）和EM（电吸收调制激光器）等。
2.调制器：调制器负责将电信号转换为光信号，常见的调制方式有强度调制、相位调制、频率调制等。
3.光探测器：光探测器负责将光信号转换为电信号，常见的光探测器类型有PIN探测器、APD（雪崩光电二极管）等。
4.电信号处理单元：电信号处理单元负责对光探测器输出的电信号进行放大、滤波、解调等处理，以满足后续电路的输入要求。
5.控制和驱动电路：控制和驱动电路负责对激光器、调制器等器件进行控制和驱动，确保光模块的正常工作。
三、100G光模块芯片的关键技术1.激光器技术：激光器技术是100G光模块的核心技术，影响着光模块的传输距离和性能。
目前，VCSEL、DFB等激光器在100G光模块中应用广泛，未来随着技术的发展，EM等新型激光器也有望应用于100G光模块。
