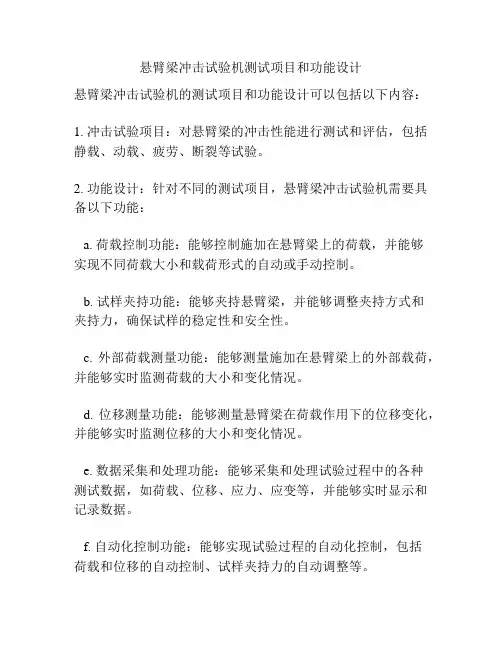

悬臂梁冲击试验机测试项目和功能设计
悬臂梁冲击试验机测试项目和功能设计
悬臂梁冲击试验机的测试项目和功能设计可以包括以下内容：
1. 冲击试验项目：对悬臂梁的冲击性能进行测试和评估，包括静载、动载、疲劳、断裂等试验。
2. 功能设计：针对不同的测试项目，悬臂梁冲击试验机需要具备以下功能：
a. 荷载控制功能：能够控制施加在悬臂梁上的荷载，并能够
实现不同荷载大小和载荷形式的自动或手动控制。
b. 试样夹持功能：能够夹持悬臂梁，并能够调整夹持方式和
夹持力，确保试样的稳定性和安全性。
c. 外部荷载测量功能：能够测量施加在悬臂梁上的外部载荷，并能够实时监测荷载的大小和变化情况。
d. 位移测量功能：能够测量悬臂梁在荷载作用下的位移变化，并能够实时监测位移的大小和变化情况。
e. 数据采集和处理功能：能够采集和处理试验过程中的各种
测试数据，如荷载、位移、应力、应变等，并能够实时显示和记录数据。
f. 自动化控制功能：能够实现试验过程的自动化控制，包括
荷载和位移的自动控制、试样夹持力的自动调整等。
g. 试验环境监测功能：能够监测试验过程中的环境参数，如
温度、湿度等，并能够对环境参数进行实时监测和记录。
h. 安全保护功能：能够有针对性地保护试验机和试样的安全，包括过载保护、位移限制、紧急停机等功能设计。
i. 用户界面设计：为了方便用户操作和监控试验过程，需要
设计一个友好的用户界面，包括实时数据显示、试验过程控制、试验参数设置等功能。
以上是悬臂梁冲击试验机测试项目和功能设计的基本内容，具体设计应根据实际需求和试验要求进行调整和优化。
悬臂梁简支梁组合冲击试验机原理
悬臂梁简支梁组合冲击试验机原理悬臂梁简支梁组合冲击试验机，你可别看它名字长，听起来好像特别复杂，其实也就是一种用于测试材料抗冲击能力的设备。
听起来是不是有点像在拍电影，演员和道具都得经过考验，才能展示最完美的一面。
这种机器的作用嘛，简单来说，它就像一个超强的“捶打专家”，专门用来测试不同材料或者结构，受外力冲击时的反应。
就像人吃了辣椒后的反应，你以为它不痛吗？其实你得仔细观察，反应的速度、强度和持续时间，差别可大着呢。
好啦，那我们先从“悬臂梁”开始讲。
悬臂梁，顾名思义，就是一头固定，另一头自由的梁。
就像你在学校蹦蹦跳跳的时侯，你一跳，脚离开了地面，只有一只脚撑住整个身体，不一会儿就会发现，重心有点失衡对吧。
悬臂梁测试就这么个意思，梁的一端固定，另一端受力时就开始发生弯曲，测量这个弯曲的反应，就能知道材料的强度。
可别小看它，虽然只是弯曲，但能不能承受得住可关键了，正是这个“弯”，决定了它能不能支撑得住重物，能不能抵抗外部的冲击。
而“简支梁”，就稍微简单点了。
简支梁的两端都是支撑的，就像你的桌子四个角都放着支架，稳定得很，不会轻易倒掉。
这种结构在很多建筑中都能看到，像桥梁、楼板、甚至是一些大型设备的支撑架。
冲击测试时，简支梁两端稳定支撑，冲击波从中间传递过来，梁的反应就能给我们一个直接的反馈。
就像是你拍打桌子，桌子没有一端悬空，它的反应就更加“均衡”一些，但不代表不容易坏，正好相反，有时候这种设计反而更容易承受更大的压力，因为力分布得更加平均。
这俩结构合在一起，组合冲击试验机的作用就更强大了。
这就像把悬臂梁和简支梁的优点结合起来，打破了传统设计的局限，能够同时测试两种不同结构的反应。
两种结构一块儿测试，所得到的数据和实验结果更真实，更能反映出实际使用中可能出现的各种情况。
你想想，人生有时候也不是简单的二选一嘛，悬臂梁和简支梁合起来，力量加成，实验结果自然更加全面。
你要真是个工程师，或者在这方面有点想法的人，估计早就想深入研究这些结构是如何互相影响的了。

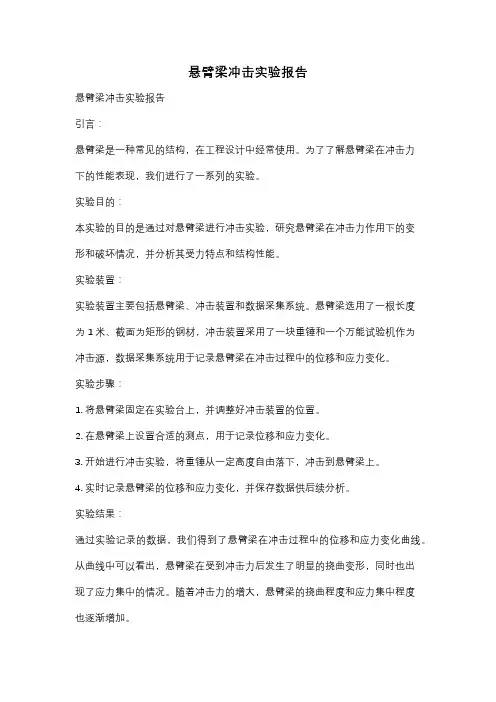

悬臂梁冲击实验报告
悬臂梁冲击实验报告悬臂梁冲击实验报告引言：悬臂梁是一种常见的结构，在工程设计中经常使用。
为了了解悬臂梁在冲击力下的性能表现，我们进行了一系列的实验。
实验目的：本实验的目的是通过对悬臂梁进行冲击实验，研究悬臂梁在冲击力作用下的变形和破坏情况，并分析其受力特点和结构性能。
实验装置：实验装置主要包括悬臂梁、冲击装置和数据采集系统。
悬臂梁选用了一根长度为1米、截面为矩形的钢材，冲击装置采用了一块重锤和一个万能试验机作为冲击源，数据采集系统用于记录悬臂梁在冲击过程中的位移和应力变化。
实验步骤：1. 将悬臂梁固定在实验台上，并调整好冲击装置的位置。
2. 在悬臂梁上设置合适的测点，用于记录位移和应力变化。
3. 开始进行冲击实验，将重锤从一定高度自由落下，冲击到悬臂梁上。
4. 实时记录悬臂梁的位移和应力变化，并保存数据供后续分析。
实验结果：通过实验记录的数据，我们得到了悬臂梁在冲击过程中的位移和应力变化曲线。
从曲线中可以看出，悬臂梁在受到冲击力后发生了明显的挠曲变形，同时也出现了应力集中的情况。
随着冲击力的增大，悬臂梁的挠曲程度和应力集中程度也逐渐增加。
讨论与分析：根据实验结果，我们可以得出以下结论：1. 冲击力对悬臂梁的挠曲变形和应力集中有着明显的影响。
冲击力越大，悬臂梁的变形和应力集中程度越明显。
2. 悬臂梁的结构特点使其在冲击力作用下容易发生挠曲变形。
这是由于悬臂梁只有一个支点，无法均匀分布冲击力。
3. 在实际工程设计中，需要考虑悬臂梁在冲击力下的性能表现，采取合适的措施来增强悬臂梁的抗冲击能力。
结论：通过本次实验，我们对悬臂梁在冲击力下的性能表现有了更深入的了解。
悬臂梁在受到冲击力时会发生明显的挠曲变形和应力集中，这对工程设计和结构安全具有重要意义。
在实际应用中，需要根据具体情况采取相应的措施来增强悬臂梁的抗冲击能力，确保结构的安全可靠性。
总结：本实验通过对悬臂梁的冲击实验，研究了悬臂梁在冲击力下的变形和破坏情况，并分析了其受力特点和结构性能。
悬臂梁冲击试验机测试标准
悬臂梁冲击试验机测试标准悬臂梁冲击试验机是一种用于测试材料韧性和抗冲击性能的设备。
它可以模拟各种冲击条件，如高速冲击、低速冲击、单点冲击和多点冲击等。
在工业生产和科学研究中，悬臂梁冲击试验机被广泛应用于材料研究、产品质量控制和安全性评估等领域。
悬臂梁冲击试验机测试标准是指在进行悬臂梁冲击试验时需要遵循的一系列规范和标准。
这些标准通常由国际标准化组织（ISO）、美国材料试验协会（ASTM）和欧洲标准化组织（EN）等机构制定。
以下是一些常见的悬臂梁冲击试验机测试标准：1. ISO 179-1：塑料冲击试验方法-第1部分：标准悬臂梁法该标准规定了用标准悬臂梁法测试塑料冲击性能的方法和要求。
测试时需要使用标准试样，并按照一定的速率进行冲击。
2. ASTM D256：标准试验方法，用悬臂梁法测定塑料的冲击强度该标准规定了用悬臂梁法测试塑料冲击强度的方法和要求。
测试时需要使用标准试样，并按照一定的速率进行冲击。
3. EN ISO 148-1：金属材料的冲击试验-第1部分：金属材料的冲击试验方法该标准规定了用悬臂梁法测试金属材料冲击性能的方法和要求。
测试时需要使用标准试样，并按照一定的速率进行冲击。
4. ASTM E23：标准试验方法，用悬臂梁法测定金属材料的冲击韧性该标准规定了用悬臂梁法测试金属材料冲击韧性的方法和要求。
测试时需要使用标准试样，并按照一定的速率进行冲击。
以上标准仅是悬臂梁冲击试验机测试标准的一部分，实际应用中还需要根据具体材料和产品的特点选择相应的标准。
同时，在进行测试前还需要对试验机进行校准和检测，以确保测试结果的准确性和可靠性。
总之，悬臂梁冲击试验机测试标准是保证测试结果准确性和可靠性的重要保障。
在进行测试时，需要严格遵守相关标准和规范，并对试验机进行校准和检测，以确保测试结果的准确性和可靠性。
悬臂梁冲击试验机检定规程
悬臂梁冲击试验机检定规程
悬臂梁冲击试验机检定规程：
①准备工作，确保试验机周围环境清洁，无干扰因素，准备好标准试样和检定工具；
②校准摆锤，检查摆锤是否处于零位，使用标准砝码对摆锤进行校准，确保能量显示准确；
③检查试样夹具，确认试样夹具完好无损，能够牢固夹持试样，避免试样在冲击过程中滑动；
④安装试样，将标准试样正确安装在夹具上，确保试样位置正确，表面平整无缺陷；
⑤设置参数，根据试样类型设置试验参数，如冲击速度、能量等级等；
⑥进行预试验，对几组标准试样进行预冲击，观察机器运行状态，排除偶然因素；
⑦正式试验，对标准试样进行正式冲击试验，记录每次冲击后的能量损失值；
⑧数据对比，将试验结果与国家标准或国际标准进行对比，评估试验机的准确性；
⑨重复性测试，多次重复同一试样的冲击试验，检查结果的重复性，确保数据可靠；
⑩稳定性测试，定期对同一试样进行冲击试验，评估试验机长期使用的稳定性；
⑪记录保存，详细记录每次检定的结果，包括试验日期、操作人员、试验条件等信息；
⑫定期校验，根据设备使用频率和厂家建议，定期对试验机进行全面校验和维护。
悬臂梁冲击试验机测试标准
悬臂梁冲击试验机测试标准
1.ISO148-1：金属材料冲击试验的冲击试样制备要求。
该标准指导了
制备金属材料冲击试样的尺寸、形状、表面处理等要求，以确保试样的质
量和准确性。
2.ASTME23：金属材料冲击试验的标准试验方法。
该标准规定了金属
材料冲击试验的一般试验方法，包括试样标准尺寸的确定、试样的制备、
试验设备的要求等。
3.ASTMD6110：聚合物材料冲击试验的标准试验方法。
该标准规定了
聚合物材料冲击试验的一般试验方法，包括试样标准尺寸的确定、试样的
制备、试验设备的要求等。
4.GB/T3808：金属材料冲击试验的一般试验方法。
该标准规定了金属
材料冲击试验的一般试验方法，包括试样标准尺寸的确定、试样的制备、
试验设备的要求等。
5.GB/T229-2024：金属材料冲击试验试样室温状态下冲击韧性的测定。
该标准规定了冲击试样的制备方法、试验设备的要求、试验步骤和测定方
法等。
6.GB/T1043-2024：塑料冲击试验方法。
该标准规定了塑料冲击试验
的一般试验方法，包括试样标准尺寸的确定、试样的制备、试验设备的要
求等。
除了以上列举的标准外，还有许多其他行业和领域的标准也涉及到悬
臂梁冲击试验机的测试要求。
因此，在实际应用中需要根据具体的材料类
型和应用需求选择适用的测试标准。
塑胶悬臂梁冲击强度测试方法
测得的完全破坏铰链破坏的值用以计算平均值在部分破坏时，如果要求部分破坏的值，，不报告数值 5.4.8 在同一样品中,如果有部分破坏和完全破坏或铰链破坏时，应报告每种破坏类型的算术
平均值。 5.4.9 结果计算和表示
5.4.9.1 无缺口试样悬臂梁冲击强度 a(KJ/㎡) a=E*1000/hb
XXXXXXXX 科技有限公司
悬臂梁冲击强度测试
编号 版本 页码 制定日期
PK-C-008 A/0
1/2 2023/5/19
1 目的：
验证材料的冲击强度，以保证物料符合顾客要求。
2 范围：
适用于公司所有物料冲击强度测试作业。
3 职责：
品质部实验室：负责材料冲击强度测试。
4、测试标准： ISO 180
------缺口试样剩余宽度，mm
6、实验报告：
编号 版本 页码 制定日期
PK-C-008 A/0
2/2 2023/5/19
核准：
审核：
制定
5、测试步骤： 5.1 样品数量：不少于 10 个 5.2 样条类型：样品的类型 type1 侧向冲击 I=80±2mm b=10.0±0.2mm h=4.0±0.2mm L=62(0.0~0.5mm) 5.3 缺口的类型： type A r=0.25±0.05mm b=8.0±0.2mm type B r=1.0±0.05mm b=8.0±0.2mm 5.4 测试程序： 5.4.1 在 23℃和 50%条件下至少放置 16 小时； 5.4.2 测量厚度 h 和宽度 b 精确到 0.02mm，缺口试样的剩余 b，精确到 0.02mm； 5.4.3 检查试验机是否有规定的冲击速度和正确的能量范围,破断试样吸收的能量在摆锤容量 的确 10%~80%若几个摆锤都能满足这些要求时，应选能量最大的摆锤； 5.4.4 进行空白实验，记录所测得的摩擦损失； 5.4.5 抬起并锁住摆锤，把试样放在两支撑块上，试样支撑面紧贴在支撑块上，使冲击刀刃对 准试样中心，缺口试样刀刃对准缺口背向的中心位置。 5.4.6 释放摆锤,记录试样所吸收的冲击能量，并对其摩擦损失等进行修正； 5.4.7 试样可能有四种破坏类型： C 完全破坏:试样断开成两段或多段 H 铰链破坏:冲击的试样由没有刚性的很薄表皮连在一起的一种不完全破坏. P 部分破坏:除铰链破坏的确不完全破坏 N 不破坏:试样不破坏，只是弯曲变形，可能有应力发白的确现象发生
悬臂梁冲击试验机使用方法
悬臂梁冲击试验机使用方法摘要：一、悬臂梁冲击试验机简介二、悬臂梁冲击试验机使用步骤1.设备开机及校准2.试样准备与安装3.设定试验参数4.开始试验5.试验结果分析三、注意事项与维护四、安全操作规程正文：悬臂梁冲击试验机是一种测试材料抗冲击性能的仪器设备，广泛应用于航空航天、汽车、建筑、材料科学研究等领域。
本文将详细介绍悬臂梁冲击试验机的使用方法，以帮助用户更好地掌握设备操作和试验技巧。
一、悬臂梁冲击试验机简介悬臂梁冲击试验机主要由主机、控制系统、数据采集系统等部分组成。
主机部分包括悬臂梁、摆锤、底座等部件，控制系统用于控制试验过程，数据采集系统用于实时记录试验数据。
试验时，将试样安装在悬臂梁上，通过摆锤施加冲击力，检测试样在冲击载荷下的破坏强度、能量吸收能力等性能指标。
二、悬臂梁冲击试验机使用步骤1.设备开机及校准在使用悬臂梁冲击试验机前，首先检查设备各部件是否完好，然后按照以下步骤进行开机和校准：（1）连接电源，开启主机电源，设备进入工作状态。
（2）操作控制系统，使摆锤上升至最高点，然后释放，观察摆锤是否能自由摆动，以确保设备正常运行。
（3）使用校准工具对设备进行校准，确保试验数据的准确性。
2.试样准备与安装根据试验标准和要求，制备合适的试样，并安装到悬臂梁上。
注意确保试样与悬臂梁的紧密接触，以避免试验过程中试样脱落。
3.设定试验参数根据试验需求，在控制系统上设置试验参数，如冲击速度、冲击次数等。
确保设置的参数符合试验标准。
4.开始试验确认试验参数无误后，启动试验。
控制系统将按照设定的参数进行试验，同时数据采集系统将实时记录试验数据。
5.试验结果分析试验结束后，根据数据采集系统记录的数据，分析试验结果，评估材料的抗冲击性能。
三、注意事项与维护（1）试验过程中，操作人员应密切关注试验情况，确保设备运行正常。
（2）定期对设备进行保养，保持设备清洁，检查各部件连接是否牢固，润滑部件，确保设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬臂梁冲击试验
悬臂梁冲击试验是对材料的脆性（或韧性）进行测量的另一种试验方法，对使用简支梁冲击试验中冲不断的材料，使用悬臂梁冲击试验就显得特别重要。
1．定义
无缺口试样悬臂梁冲击强度：无缺口试样在悬臂梁冲击破坏过程中所吸收的能量与试样原始横截面积之比，用KJ/m2表示；
缺口试样悬臂梁冲击强度：指缺口悬臂梁试验在冲击破坏过程中所吸收的能量与试样缺口处原始横截面积之比，用KJ /m2表示；
反置缺口式样悬臂梁冲击强度：指反置缺口试样在冲击破坏过程中所吸收的能量与试样缺口处原始横截面积之比，试验时摆锤的冲击方向为缺口的背面，用KJ/m2表示；
平行冲击：对层压增强材料在悬臂梁冲击试验中摆锤的冲击方向平行于板材的层压面；
完全破坏：指试样断裂成两段或多段；
铰链破坏：指断裂的试样由没有刚性的很薄表皮连在一起的一种完全破坏；
部分破坏：指除铰链破坏以外的不完全破坏；
不破坏：指试样未破坏，只是产生弯曲变形并有应力发白现象产生；
2．方法原理
由已知能量的摆锤一次冲击垂直固定成悬臂梁的试样，测量试样破坏时所吸收的能量。
摆锤的冲击线与试样的夹具和试样的缺口的中心线相隔一定距离。
3．方法要点
1)试验机必须有一套可替换的摆锤，以保证吸收的能量在摆锤容
量范围内；若有几个摆锤都能满足要求，应选用能量最大者；
不同摆锤所测结果不能相互比较；
2)试样可用模具直接经压塑或注塑；也可从压塑或注塑的板材上
经机械加工制成。
试样的缺口可在铣床、刨床或专用缺口加工机上加工。
3)对于各向异性材料应分别按平行和垂直板材的某一特征方向
分别切取试样。
对于各向异性的材料，通常是冲击平行于板面的试样侧面。
4)试验时首先抬起并锁住摆锤，把试样放在虎钳中并按图1－1
的要求夹住试样。
测定缺口试样时，缺口应在摆锤冲击刃的一侧面；然后释放摆锤；记录试样吸收的冲击能并对摩擦损失进行修正。
被测试样可能出现前述4种破坏类型种的某一种或一种以上，此时应把其中属于完全破坏和铰链破坏的测定值用以计算其算术平均值；在出现部分破坏时，如果要求报告此种部
分破坏的测定值，应用字母P 表示；对完全不破坏的试样不报告其数值，并用NB 表示。
4．
结果表示
1） 无缺口试样悬臂梁冲击强度按下式计算： 310⨯•=
b
h W
a iv 式中 iv a ——悬臂梁冲击强度，KJ/m 2
W ——破坏试样所吸收并经修正后的能量，J; h ——试样厚度，mm ； b ——试样宽度，mm
2） 有缺口试样悬臂梁冲击强度按下式计算： 310⨯•=
n
in b h W
a 式中 in a ——缺口试样悬臂梁冲击强度，KJ/m 2
W ——破坏试样所吸收并经修正后的能量，J; h ——试样厚度，mm ；
b n ——试样缺口底部的剩余宽度，mm
冲击试验结果应以一组试样结果的算术平均值表示，并取两位有效数字。
若同一组试样中出现不同的破坏类型，应注明各种破坏类型的试样数目及其算术平均值。
5．影响因素
1） 温度的影响
悬臂梁冲击强度与温度的关系2）缺口加工方式的影响
试样材料直接注塑成型
缺口
注塑试样经机械加工缺口
刨床加工铣床加工KJ/m2KJ/m2KJ/m2
PC 52.0 8.02 6.16
PS 8.34 2.14 1.72 PA-1010 27.2 6.97 6.97 ABS 28.2 ——27
3）湿度的影响
4） 试样缺口底部曲率半径的影响
2
/121⎪
⎭
⎫
⎝⎛+=r C K t
t K —应力集中系数；
C —试样缺口深度，mm ； r —试样缺口底部的曲率半径。
5） 试样夹持力的影响
洛氏硬度测试
定义与原理
1）
定义
洛氏硬度是指用规定的压头对试样施加初试验力，接着在施加主试验力，然后卸除主试验力，只保留初试验力，用前后两次初试验力作用下压头压入试样的深度差经计算得出的值表示。
2）
原理
C
h K HR -= 式中：
HR —塑料的洛氏硬度值，准确到分度值； h —两次初试验力作用下的压痕深度差，mm ； C —常数，其值规定为0.002mm;
K —换算常数，其值规定为130。
这是因为若直接用两次压痕深度差h 表示该材料的硬度值大小，将得到较硬材料的h 值较小，而较软材料的h 值反而较大的结果，为了适应人们数值越高，硬度也应越高的习惯概念，人为地规定了这一换算常数。
方法要点
结果表示
HRM75
影响因素
1）试验仪器的影响2）测试温度的影响
3）试样厚度的影响
试样厚度对洛氏硬度的影响试样
材料标尺
试样厚度mm 硬度差
2 4 6 8 10 12 2～6
8～
10
PVC L 83.8 87.8 89.6 89.8 89.8 89.4 5.8 0.4
4)主试验力保持时间的影响
主试验力保持时间对洛氏硬度的影响
5)读数时间的影响
读数时间对洛氏硬度的影响
6)标尺的选择对硬度的影响
PMMA洛氏硬度的标尺效应
洛氏硬度的优有缺点
洛氏硬度试验方法简单、快捷、工作效率较高；不破坏试样，可对成品和半成品进行检测；可使用不同的标尺、负荷和压头，因而适用于各种软硬程度不同的材料；测定过程始终保持固定的初试验力，可减少试样表面轻微的不平整对测试结果的影响。
正是由于可采用不同标尺、不同负荷和不同直径的压头，因而测得的硬度值相互间均不可比，
也不存在相互间的换算关系。
一些经验的换算关系：
PVC HRR=95.5+0.36HRM PS HRR=95.8+0.31HRM。
