焊接工艺要求
机械工程中的焊接工艺规范要求
机械工程中的焊接工艺规范要求机械工程中的焊接工艺规范要求，指的是在机械制造中，对焊接过程和焊接质量进行规范和要求的一系列标准。
焊接作为机械加工中常用的工艺之一，对于保证机械制造品质和性能具有重要作用。
本文将重点探讨机械工程中的焊接工艺规范要求。
一、焊接工艺选用要求在进行焊接制造之前，首先需要选择合适的焊接工艺。
焊接工艺的选用应根据具体需求及焊接材料性质、焊接类型等因素进行评估和确定。
例如，对于不同种类的材料，应选用适合该材料特性的焊接工艺，如气焊、手工电弧焊、埋弧焊、激光焊等。
二、焊接设备与设施要求在进行焊接制造过程中需配备相应的焊接设备与设施。
焊接设备的选型应根据焊接工艺和焊接要求来确定，包括焊接机、低温烘干箱、气体阀体等。
此外，为了保证焊接质量，还需要提供合适的焊接工作区域，如具备良好通风条件、无易燃易爆物质等。
三、焊接参数要求在实施焊接工艺过程中，焊接参数的控制和调整是确保焊接质量的关键要素。
焊接参数主要包括焊接电流、电压、气体流量等。
对于不同焊接材料和焊接方式，焊接参数的设定要符合相关规范和标准，以保证焊缝的强度和外观质量。
四、焊接工艺操作规范要求焊接工艺操作规范要求是确保焊接过程中安全、高效、质量稳定的重要一环。
焊接工艺操作规范要求涵盖操作人员的职业健康安全、焊接设备操作流程、焊接操作要领等。
特别需要注意的是焊接材料的预处理和焊接过程中的防护措施，以免对操作人员造成伤害或影响焊接质量。
五、焊接质量检验要求焊接质量检验是为了保证焊接质量与性能的符合程度，常用的检验方法包括目视检查、X射线检测、超声波检测等。
焊接质量检验要求应符合相关标准和规范，确保焊接接头没有缺陷，达到设计要求。
总结：机械工程中的焊接工艺规范要求涉及焊接工艺选用、焊接设备与设施、焊接参数、焊接工艺操作规范和焊接质量检验等方面。
遵循这些规范要求，能够保证焊接质量、提高焊接效率，确保机械制造品质和性能的要求。
因此，在机械工程中的焊接工艺中，遵守相关规范要求是非常重要的。
焊接工艺参数规范要求
焊接工艺参数规范要求焊接工艺是各行业中广泛应用的技术之一，它在制造领域中扮演着至关重要的角色。
焊接工艺参数的规范要求是确保焊接质量稳定的关键因素。
本文将深入探讨焊接工艺参数规范要求的各个方面。
一、焊接前准备在进行焊接工艺之前，必须进行充分的准备工作。
首先，焊接所需的基材和焊材必须符合相关标准，确保其质量合格。
同时，需要对焊接设备进行检查和维护，确保其正常工作状态。
二、焊接工艺选择焊接工艺的选择取决于焊接材料的性质和结构要求。
在选择合适的焊接工艺时，应综合考虑材料的特性、焊接件的结构、焊接强度要求以及生产效率等因素。
同时，还需要考虑到焊接过程中产生的热变形和应力等因素。
三、焊接参数设置1. 焊接电流焊接电流是影响焊接效果的关键参数之一。
要根据焊接任务的要求，选择合适的焊接电流。
电流的大小直接影响到焊缝的质量和焊接速度。
过大的电流会导致焊缝的过温和焊渣的产生，过小的电流则会导致焊缝的不良。
2. 焊接电压焊接电压是控制焊接弧长的重要参数。
合适的焊接电压可以保证焊接过程的稳定性和焊缝的质量。
过高的电压会导致焊接弧过长，产生不良的飞溅和气孔；过低的电压则会导致焊接弧过短，焊缝的穿透性差。
3. 焊接速度焊接速度是影响焊接质量和效率的重要参数。
合理的焊接速度可以保证焊接质量，并提高焊接效率。
过快的焊接速度会导致焊缝质量下降，过慢的焊接速度则会浪费时间，影响生产进度。
4. 焊接时间焊接时间是指焊接电流和焊接速度的乘积。
它直接影响到焊缝的形成和焊接强度。
在设置焊接时间时，应根据焊接任务的要求和焊接材料的特性进行合理的选择。
四、焊接过程控制1. 清洁度控制焊接前，焊接件必须进行充分的清洁处理，确保焊接表面无油污、锈蚀和灰尘等杂质。
清洁度的好坏直接影响到焊缝的质量和强度。
同时，在焊接过程中，也要保持焊接区域的清洁，防止灰尘和杂质的污染。
2. 保护气体控制某些焊接工艺需要使用保护气体来防止焊缝氧化。
在进行这类焊接时，保护气体的流量和压力需要进行合理的控制。
焊接工艺技术要求

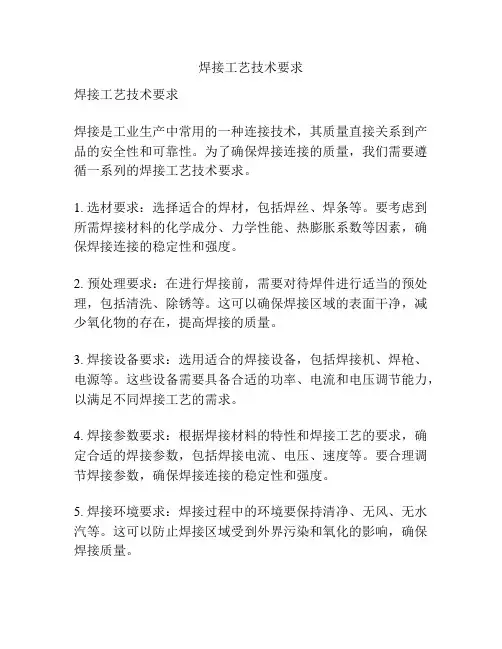

焊接工艺技术要求焊接工艺技术要求焊接是工业生产中常用的一种连接技术，其质量直接关系到产品的安全性和可靠性。
为了确保焊接连接的质量，我们需要遵循一系列的焊接工艺技术要求。
1. 选材要求：选择适合的焊材，包括焊丝、焊条等。
要考虑到所需焊接材料的化学成分、力学性能、热膨胀系数等因素，确保焊接连接的稳定性和强度。
2. 预处理要求：在进行焊接前，需要对待焊件进行适当的预处理，包括清洗、除锈等。
这可以确保焊接区域的表面干净，减少氧化物的存在，提高焊接的质量。
3. 焊接设备要求：选用适合的焊接设备，包括焊接机、焊枪、电源等。
这些设备需要具备合适的功率、电流和电压调节能力，以满足不同焊接工艺的需求。
4. 焊接参数要求：根据焊接材料的特性和焊接工艺的要求，确定合适的焊接参数，包括焊接电流、电压、速度等。
要合理调节焊接参数，确保焊接连接的稳定性和强度。
5. 焊接环境要求：焊接过程中的环境要保持清净、无风、无水汽等。
这可以防止焊接区域受到外界污染和氧化的影响，确保焊接质量。
6. 焊接操作要求：焊工在进行焊接操作时，要熟悉焊接工艺规程和操作规范，严格按照规定的步骤进行操作。
要注意焊接速度、均匀施力、角度等因素，保证焊接质量。
7. 焊接检测要求：焊接完成后，需要进行适当的焊缝检测和质量评定。
常用的方法包括目视检查、X射线检测、超声波检测等。
要进行全面、细致的检测，确保焊接连接的质量。
8. 焊接质量要求：焊接连接的质量要符合相关的标准和规范。
焊缝应不出现裂纹、夹杂物等缺陷，焊接区域应有适当的强度和密封性。
焊接连接应满足产品设计和使用的要求。
综上所述，焊接工艺技术要求包括选材要求、预处理要求、焊接设备要求、焊接参数要求、焊接环境要求、焊接操作要求、焊接检测要求和焊接质量要求。
只有严格遵循这些要求，才能确保焊接连接的质量和可靠性。
工艺管道焊接工艺要求

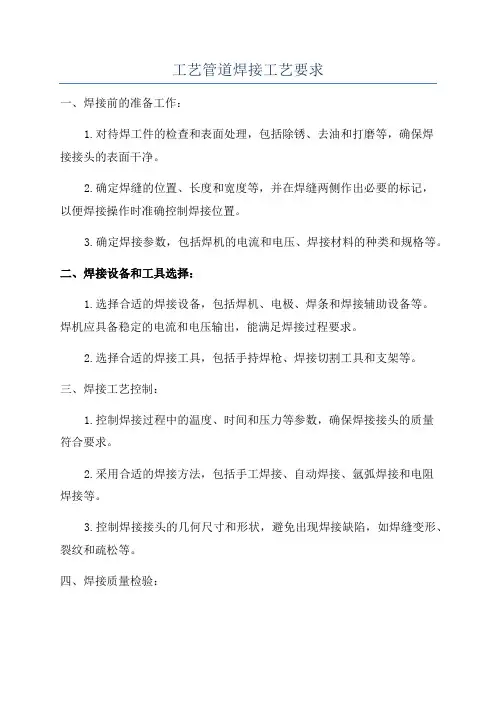

工艺管道焊接工艺要求一、焊接前的准备工作：1.对待焊工件的检查和表面处理，包括除锈、去油和打磨等，确保焊接接头的表面干净。
2.确定焊缝的位置、长度和宽度等，并在焊缝两侧作出必要的标记，以便焊接操作时准确控制焊接位置。
3.确定焊接参数，包括焊机的电流和电压、焊接材料的种类和规格等。
二、焊接设备和工具选择：1.选择合适的焊接设备，包括焊机、电极、焊条和焊接辅助设备等。
焊机应具备稳定的电流和电压输出，能满足焊接过程要求。
2.选择合适的焊接工具，包括手持焊枪、焊接切割工具和支架等。
三、焊接工艺控制：1.控制焊接过程中的温度、时间和压力等参数，确保焊接接头的质量符合要求。
2.采用合适的焊接方法，包括手工焊接、自动焊接、氩弧焊接和电阻焊接等。
3.控制焊接接头的几何尺寸和形状，避免出现焊接缺陷，如焊缝变形、裂纹和疏松等。
四、焊接质量检验：1.对焊接接头进行可视检验，检查焊缝的外观质量，如焊缝的平直度、夹渣、夹气孔和夹杂物等。
2.对焊接接头进行射线或超声波检测，以检测焊缝内部的缺陷，如裂纹、气孔和夹杂物等。
3.对焊接接头进行拉伸和弯曲试验，以检测焊接接头的强度和韧性等性能。
五、焊接材料选择：1.选择符合设计要求的焊接材料，如焊条、焊丝和焊剂等。
2.焊接材料应满足相关标准和规范的要求，如强度、韧性和耐腐蚀性等。
六、焊接作业安全注意事项：1.遵守焊接作业的安全规定，如佩戴防护眼镜、口罩和防火服等。
2.在焊接现场设置合适的警示标志和防火设备，确保作业安全。
3.确保焊工具和设备的正常运行，定期检查和维护设备，确保焊接作业的安全性。
总结：工艺管道焊接工艺要求包括焊前准备、焊接设备和工具选择、焊接工艺控制、焊接质量检验、焊接材料选择和焊接作业的安全注意事项等。
通过严格按照工艺要求进行焊接，可以保证焊接接头的质量和安全性，满足工艺管道的使用需求。
焊接工艺要求
焊接工艺要求

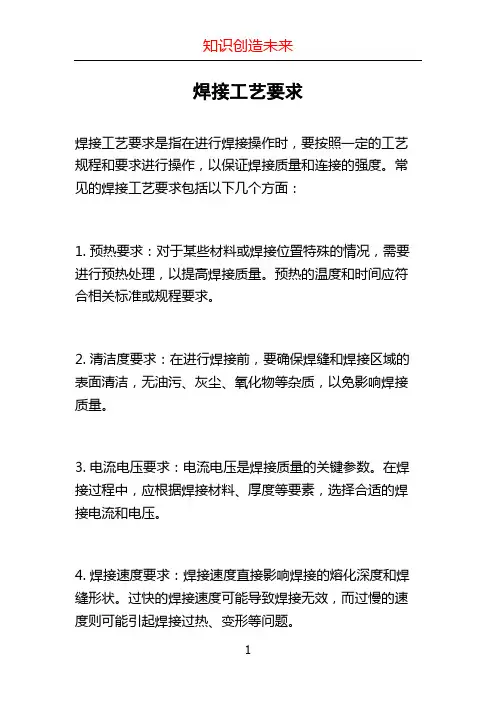

焊接工艺要求是指在进行焊接操作时，要按照一定的工艺规程和要求进行操作，以保证焊接质量和连接的强度。
常见的焊接工艺要求包括以下几个方面：
1. 预热要求：对于某些材料或焊接位置特殊的情况，需要进行预热处理，以提高焊接质量。
预热的温度和时间应符合相关标准或规程要求。
2. 清洁度要求：在进行焊接前，要确保焊缝和焊接区域的表面清洁，无油污、灰尘、氧化物等杂质，以免影响焊接质量。
3. 电流电压要求：电流电压是焊接质量的关键参数。
在焊接过程中，应根据焊接材料、厚度等要素，选择合适的焊接电流和电压。
4. 焊接速度要求：焊接速度直接影响焊接的熔化深度和焊缝形状。
过快的焊接速度可能导致焊接无效，而过慢的速度则可能引起焊接过热、变形等问题。
5. 保护气体要求：某些焊接过程需要使用保护气体，如惰性气体、氩气等，以防止焊接区域与空气中的氧气反应，避免产生氧化物等缺陷。
6. 后续处理要求：焊接后的工件还需要进行一些后续处理工艺，如退火、热处理、除磷、喷漆等，以增强焊接接头的性能和外观质量。
需要注意的是，不同焊接场合和要求可能会有不同的工艺要求，上述仅为常见的一些要点，实际应根据具体情况进行具体操作和规范要求。
同时，还需遵守焊接相关的安全操作规程，确保焊接过程的安全性。
焊接工艺要求
焊接工艺要求

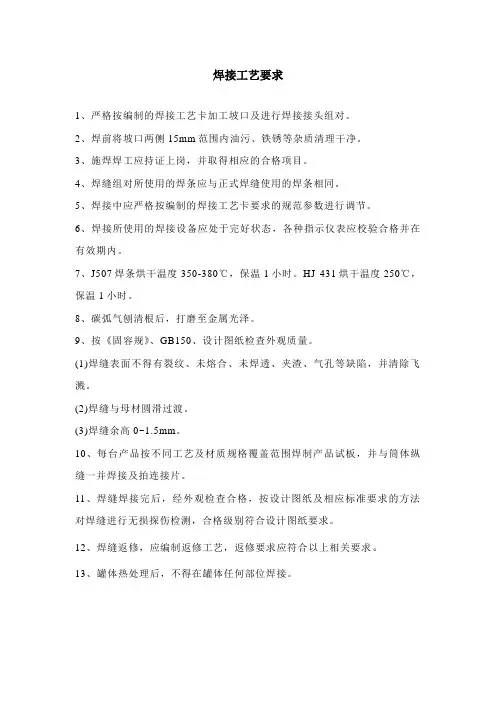

1、严格按编制的焊接工艺卡加工坡口及进行焊接接头组对。
2、焊前将坡口两侧15mm范围内油污、铁锈等杂质清理干净。
3、施焊焊工应持证上岗，并取得相应的合格项目。
4、焊缝组对所使用的焊条应与正式焊缝使用的焊条相同。
5、焊接中应严格按编制的焊接工艺卡要求的规范参数进行调节。
6、焊接所使用的焊接设备应处于完好状态，各种指示仪表应校验合格并在有效期内。
7、J507焊条烘干温度350-380℃，保温1小时。
HJ 431烘干温度250℃，保温1小时。
8、碳弧气刨清根后，打磨至金属光泽。
9、按《固容规》、GB150、设计图纸检查外观质量。
(1)焊缝表面不得有裂纹、未熔合、未焊透、夹渣、气孔等缺陷，并清除飞溅。
(2)焊缝与母材圆滑过渡。
(3)焊缝余高0~1.5mm。
10、每台产品按不同工艺及材质规格覆盖范围焊制产品试板，并与筒体纵缝一并焊接及拍连接片。
11、焊缝焊接完后，经外观检查合格，按设计图纸及相应标准要求的方法对焊缝进行无损探伤检测，合格级别符合设计图纸要求。
12、焊缝返修，应编制返修工艺，返修要求应符合以上相关要求。
13、罐体热处理后，不得在罐体任何部位焊接。
焊接工艺要求范文
焊接工艺要求范文首先，焊接工艺要求包括焊接材料的选择和准备。
焊接材料应符合设计要求和相关标准，且要进行验收和质量检测，以确保焊接接头的性能和质量。
焊接材料的准备包括对焊条和焊丝进行干燥、清洁和固定，以确保焊接接头的质量和稳定性。
其次，焊接工艺要求涉及焊接设备和工具的选择和调试。
焊接设备应具备良好的工作性能和安全保护措施，且要进行定期的检测和维护，以确保焊接的稳定性和可靠性。
焊接工具的选择要根据焊接工件的材料和构造进行合理配置，以确保焊接操作的准确性和效率。
第三，焊接工艺要求涉及焊接参数的确定和控制。
焊接参数包括焊接电流、电压、速度、温度和压力等，它们的选择应根据焊接工件的材料和厚度、焊接方法和环境条件进行合理确定。
在焊接过程中，要严格控制焊接参数的稳定性和一致性，以确保焊接接头的质量和一致性。
第四，焊接工艺要求要求有良好的焊接工艺控制和监测机制。
焊接工艺控制包括焊前准备、焊接操作和焊后处理等过程的控制和监管，以确保焊接接头的完整性和质量。
焊接工艺监测包括焊接参数的实时监测和记录，焊接接头的质量检测和评估等措施，以确保焊接工作的可追溯性和质量可控性。
第五，焊接工艺要求要求有严格的质量管理和质量保证体系。
焊接质量管理包括焊接材料的验收和检验、焊接设备和工具的检测和保养、焊接工艺参数的监控和调整、焊接接头的质量评估和问题处理等活动，以确保焊接工作的质量和效果。
焊接质量保证体系包括焊接工艺的规范和标准、焊接工艺文件的管理和归档、焊接工艺改进和优化的实施等，以确保焊接工作的一致性和持续性。
最后，焊接工艺要求还要求焊接人员具备良好的技术和操作技能。
焊接人员应具备相关的焊接技术知识和经验，熟悉焊接工艺的要求和规范，掌握焊接设备和工具的使用和操作方法，且要进行定期的培训和考核，以确保焊接工作的安全性和效果。
综上所述，焊接工艺要求包括焊接材料的选择和准备、焊接设备和工具的选择和调试、焊接参数的确定和控制、焊接工艺控制和监测、质量管理和质量保证体系以及焊接人员技术和操作技能的要求等方面。
焊接工艺施焊过程中的具体要求
焊接工艺施焊过程中的具体要求
1. 清洁：焊接工艺施焊过程中需要保证焊接件表面的干净和光洁，以免影响焊接质量。
2. 焊接融合线与母材的结合：焊接工艺需要在焊接融合线与母材的结合处保证充分熔合和均匀。
3. 电流和电压的控制：施焊过程中需要保证电流和电压的控制，以确保焊接温度和熔池的稳定。
4. 焊接速度的控制：焊接速度的快慢直接影响焊接质量，需要根据焊接件和材料的不同掌握合适的焊接速度。
5. 焊接角度和位置的选择：焊接角度和位置的不同会直接影响焊接质量和效果，需要根据实际情况选择合适的角度和位置。
6. 焊接时序的控制：焊接时序的控制要求精细，需要根据不同的焊接部位选择合适的施焊方式。
7. 输送材料的控制：焊接过程中需要保证输送材料的平稳和均匀，以保证焊接质量。
8. 操作者的专业能力：施焊过程中需要操作者具有专业的技能和正确的判断力，能够及时识别和解决问题，以确保焊接过程的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接工艺指导书一氩弧焊接1.目的为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平,特编制本指导书。
2. 编制依据2.1. 设计图纸2.2.《手工钨极氩弧焊技术及其应用》2.3.《焊工技术考核规程》3. 焊接准备3.1. 焊接材料焊丝：H1Cr18Ni9Ti φ1、φ1.5、φ2.5、φ3焊丝应有制造厂的质量合格证，领取和发放有焊材管理员统一管理。
焊丝在使用前应清除油锈及其他污物，露出金属光泽。
3. 2. 氩气氩气瓶上应贴有出厂合格标签，其纯度≥99.95%，所用流量6-9升/分钟，气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。
3.3. 焊接工具3.3.1. 采用直流电焊机，本厂用WSE-315和ZX7-400两种型号焊机。
3.3.2. 选用的氩气减压流量计应开闭自如，没有漏气现象。
切记不可先开流量计、后开气瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。
3.3.3. 输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管代用，长度不超过30米。
3.4. 其它工器具焊工应备有：手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。
4．工艺参数不锈钢焊接工艺参数选取表5. 工序过程5.1. 焊工必须按照“考规”规定经相应试件考试合格后，方可上岗位焊接。
5.2. 严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。
5.3. 焊工所用的氩弧焊把、氩气减压流量计，应经常检查，确保在氩弧焊封底时氩气为层流状态。
5.4. 接口前应将坡口表面及母材内、外壁的油、漆、垢锈等清理干净，直至发出金属光泽，清理范围为每侧各为10-15mm，对口间隙为2.5～3.5mm。
5.5. 接口间隙要匀直，禁止强力对口，错口值应小于壁厚的10%，且不大于1mm。
5.6. 接口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。
5.7. 接口合格后，应根据接口长度不同点4-5点，点焊的材料应与正式施焊相同，点焊长度10-15mm，厚度3-4mm。
5.8. 打底完成后，应认真检查打底焊缝质量，确认合格后再进行氩弧焊盖面焊接。
5.9. 引弧、收弧必须在接口内进行，收弧要填满熔池，将电弧引向坡口熄弧。
5.10. 点焊、氩弧焊、盖面焊，如产生缺陷，必须用电磨工具磨除后，再继续施焊，不得用重复熔化方法消除缺陷。
5.11. 应注意接头和收弧质量，注意接头熔合应良好，收弧时填满熔池。
为保证焊缝严密性。
5.12. 盖面完毕应及时清理焊缝表面熔渣、飞溅。
6. 质量标准：6.1. 质量按Q/ZB74-73 焊接通用技术条件和机械结构用不锈钢焊接管(GB/T12770—2002)标准检验。
6.2. 缺陷种类、原因分析及改进方法氩弧焊焊接产生缺陷的原因及防止方法7. 安全技术措施7.1. 焊工工作时必须穿工作服，戴绝缘手套，穿绝缘鞋。
7.2. 焊工必须遵守安全、文明施工的规定。
7.3. 高空作业必须系安全带，高空搭设的脚手架应安全、可靠、并便于施焊。
7.4. 焊工在使用电磨工具时采取防护措施。
使用前检查电磨工具砂轮片是否松动，是否需要更换砂轮片。
7.6. 空中作业区下方如有易燃易爆物品时，要做好防止飞溅物落下的措施。
7.7. 应避免电焊线与带有感应线圈的设备相连，电焊线与焊钳连接部分应放置可靠，避免工作时电弧击伤管子或设备。
7.8. 焊接时应注意避免飞溅或电弧损伤设备、飞溅或焊渣落入已清洁干净的产品表面。
二手工电弧焊工艺1 接口焊条电弧焊的接头主要有对接接头、T形接头、角接接头和搭接接头四种。
1．1 对接接头对接接头是最常见的一种接头形式，按照坡口形式的不同，可分为I形对接接头（不开坡口）、V形坡口接头、U形坡口接头、X形坡口接头和双U 形坡口接头等。
一般厚度在6mm以下，采用不开坡口而留一定间隙的双面焊；中等厚度及大厚度构件的对接焊，为了保证焊透，必须开坡口。
V 形坡口便于加工，但焊后构件容易发生变形；X形坡口由于焊缝截面对称，焊后工件的变形及内应力比V形坡口小，在相同板厚条件下，X形坡口比V形坡口要减少1/2填充金属量。
U形及双U形坡口，焊缝填充金属量更少，焊后变形也很小，但这种坡口加工困难，一般用于重要结构。
1．2 T形接头根据焊件厚度和承载情况，T形接头可分为不开坡口，单边V形坡口和K 形坡口等几种形式。
T形接头焊缝大多数情况只能承受较小剪切应力或仅作为非承载焊缝，因此厚度在30mm以下可以不开坡口。
对于要求载荷的T 形接头，为了保证焊透，应根据工件厚度、接头强度及焊后变形的要求来确定所开坡口形式。
1．3 角接接头根据坡口形式不同，角接接头分为不开坡口、V形坡口、K形坡口及卷边等几种形式。
通常厚度在2mm以下角接接头，可采用卷边型式；厚度在2～8mm以下角接接头，往往不开坡口；大厚度而又必须焊透的角接接头及重要构件角接头，则应开坡口，坡口形式同样要根据工件厚度、结构形式及承载情况而定。
1．4 搭接接头搭接接头对装配要求不高，也易于装配，但接头承载能力低，一般用在不重要的结构中。
搭接接头分为不开坡口搭接和塞焊两种型式。
不开坡口搭接一般用于厚度在12mm以下的钢板，搭接部分长度为3～5δ（δ为板厚）2 焊条电弧焊工艺参数选择2．1 焊条直径焊条直径可根据焊件厚度、接头型式、焊缝位置、焊道层次等因素进行选择。
焊件厚度越大，可选用的焊条直径越大；T形接头比对接接头的焊条直径大，而立焊、仰焊及横焊比平焊时所选用焊条直径应小些，一般立焊焊条最大直径不超过5mm，横焊、仰焊不超过4mm；多层焊的第一层焊缝选用细焊条。
焊条直径与厚度的关系见表4表4 焊条直径与焊件厚度的关系2．2 焊接电流焊接电流是焊条电弧焊中最重要的一个工艺参数，它的大小直接影响焊接质量及焊缝成形。
当焊接电流过大时，焊缝厚度和余高增加，焊缝宽度减少，且有可能造成咬边、烧穿等缺陷；当焊接电流过小时，焊缝窄而高，熔池浅，熔合不良，会产生未焊透、夹渣等缺陷。
选择焊接电流大小时，要考虑焊条类型、焊条直径、焊件厚度以及接头型式、焊缝位置、焊道层次等因素。
其中最主要焊条直径、焊接位置和焊道层次三大因素。
焊条直径与焊接电流关系见表5表5 焊条直径与焊接电流的关系2．2．1 焊接位置较厚板或T形接头和搭接接头以及施焊环境温度低时，焊接电流应大些；平焊位置焊接时，可选择偏大些的焊接电流；横焊和立焊时，焊接电流应比平焊位置电流小10%～15%，仰焊时，焊接电流应比平焊位置电流小10%～20%；角焊缝电流比平位置电流稍大些。
2．2．2 焊道层次在多层焊或多层多道焊的打底焊道时，为了保证背面焊道质量和便于操作，应使用较小电流；焊填充焊道时，为了提高效率，可使用较大的焊接电流；盖面焊时，为了防止出现焊接缺陷，应选用稍小电流。
另外，当使用碱性焊条时，比酸性焊条的焊接电流减少10%左右。
2．3 电弧电压电弧电压主要影响焊缝宽度，电弧电压越高，焊缝就越宽，焊缝厚度和余高减少，飞溅增加，焊缝成形不易控制。
电弧电压的大小主要取决于电弧长度，电弧长，电弧电压就高；电弧短，电弧电压就低。
焊接电弧有长弧与短弧之分，当电弧长度是焊条直径的0.5～1.0倍时，称为短弧；当电弧长度大于焊条直径时，称为长弧。
一般在焊接过程中，希望电弧长度始终保持一致且尽量使用短弧焊接。
2．4 焊接速度焊接速度主要取决于焊条的熔化速度和所要求的焊缝尺寸、装配间隙和焊接位置等。
当焊接速度太慢时，焊缝高而宽，外形不整齐，易产生焊瘤等缺陷；当焊接速度太快时，焊缝窄而低，易产生未焊透等缺陷。
在实际操作中，焊工应要把具体情况灵活掌握，以确保焊缝质量和外观尺寸满足要求。
2．5 焊接层数当焊件较厚时，要进行多层焊或多层多道焊。
多层焊时，后一层焊缝对前一层焊缝有热处理作用，能细化晶粒，提高焊缝接头的塑性。
因些对于一些重要结构，焊接层数多些好，每层厚度最好不大于4～5mm。
实践经验表明，当每层厚度为焊条直径的0.8～1.2倍时，焊接质量最好，生产效率最高，并且容易操作。
3焊条电弧焊的定位焊进行定位焊时应主要考虑以下几方面因素：3．1 定位焊焊条定位焊缝一般作为正式焊缝留在焊接结构中，因而定位焊所用焊条应与正式焊接所用焊条型号相同，不能用受潮、脱皮、不知型号的焊条或者焊条头代替。
3．2 定位焊部位双面焊反面清根的焊缝，尽量将定位焊缝布置在反面；形状对称的构件上，定位焊缝应对称排列；避免在焊件的端部、角度等容易引起应力集中的地方进行定位焊，不能在焊缝交叉处或焊缝方向发生急剧变化的地方进行定位焊，通常至少应离开这些地方50mm。
3．3 定位焊缝尺寸一般根据焊件的厚度来确定定位焊缝的长度、高度和间距。
如表6所示。
表6 定位焊缝参考尺寸单位：mm3．4 定位焊工艺要求3．4．1 定位焊缝短，冷却速度快，因而焊接电流应比正式焊缝电流大10%～15%。
3．4．2 定位焊起弧和结尾处应圆滑过渡，焊道不能太高，必须保证熔合良好，以防产生未焊透、夹渣等缺陷。
3．4．3 如定位焊缝开裂，必须将裂纹处的焊缝铲除后重新定位焊。
在定位焊后，如出现接口不齐平，应进行校正，然后才能正式焊接。
3．4．4 尽量避免强制装配，以防在焊接过程中，焊件的定位焊缝或正式焊缝开裂，必要时可增加定位焊缝的长度，并减小定位焊缝的间距，或者采用热处理措施。
4焊条电弧焊基本操作技术4．1 引弧：焊条电弧焊采用接触引弧方法引弧，主要有划擦法和直击法两种。
4．1．1 划擦法先将焊条对准引弧处，手腕扭转一下，像划火柴一样使焊条在引弧处轻微划擦约20mm长度，然后提起2～4mm的高度引燃电弧。
其特点是：容易损伤焊件表面，比较容易掌握，一般适用于碱性焊条。
4．1．2 直击法先将焊条对准引弧处，手腕下弯，使焊条垂直地轻轻敲击工件，然后提起2～4mm的高度引燃电弧。
其特点是：引弧点即为焊缝起点，避免损伤焊件表面，但不易掌握，一般适用于酸性焊条或在狭窄地方的焊接。
引弧时，如果焊条粘住焊件，只要将焊条左右摆动几下，就可以脱离焊件，如不能脱离焊件，则应立即使焊钳脱离焊件，待焊条冷却后，用手将其扳掉；如果焊条端部有药皮套筒时，可用戴好手套的手将套筒去掉再引弧。
4．2 焊缝的起焊4．2．1 正确选择引弧点应选在离焊缝起点10mm左右的待焊部位上，电弧引燃后移至焊缝起点处，再沿焊接方向进行正常焊接；焊缝连接时，引弧点应选在前段焊缝的弧坑前方10mm处，电弧引燃后移至弧坑处，待填满弧坑后再继续焊接。
4．2．2 采用引弧板即在焊前装配一块与焊件相同材料和厚度的金属板，从这块板上开始引弧，焊后再割掉。
这种方法适用于重要焊接结构的焊接。
4．3 运条4．3．1 运条的基本动作运条可分解为三个基本动作，即：沿焊条轴线的送进、沿焊缝轴线方向纵向移动和横向摆动。
