跳仓法浇筑大面积混凝土地坪的施工技术
试论跳仓法浇筑大面积混凝土地坪的施工技术目前大多数大型工业厂房，由于使用功能上的要求，如内部安放各种加工机械等重型设备，对基层的平整度、强度要求很高。
一般地坪做法为配筋混凝土上做金属骨料面层。
由于车间地面面积大，混凝土易产生收缩和干缩裂缝；结构柱与地坪结构连接部位因应力集中易产生裂缝。
若车间地基回填层不密实，地坪会产生不均匀沉降导致开裂。
本文以我公司施工某厂房工程为例，阐述大面积地坪采用跳仓法浇筑的施工技术。
一、工程概况主厂房建筑面积14295平方米，由A区、B区组成。
B区为单层混凝土柱钢屋盖结构，柱网尺寸为20(14米)×10米，混凝土地坪平面尺寸为120.5米×80.8米，具体做法为：素土夯实→800厚塘渣回填夯实→350厚块石与碎石垫层→250厚C30混凝土(内配双层双向Φ10@200上Φ16@300下)→石英砂面层，采用商品混凝土浇捣。
设分仓缝，设计要求地面表面平整度不超过3毫米。
二、总体思路及原理1)地坪混凝土采用跳仓法施工，减少大面积混凝土收缩和温差裂缝的产生。
即在施工时将大面积混凝土地面划分成若干个区域，按照“整体规划、隔块施工”的原则，如棋盘般跳块浇筑。
2)在跳仓浇筑前期，利用混凝土早期内部化学反应剧烈、各块约束小的特点，促使相互独立的各块块内应力释放出来、完成大部分温度变形及收缩徐变，大大减少超长后期混凝土裂缝的产生。
跳仓法施工要求：混凝土底板分段长度不宜大于40米，跳仓间隔施工的时间不宜小于7天，跳仓接缝处按变形缝的要求处理。
3)各块之间留设20毫米的接缝，缝内用建筑油膏填嵌。
三、跳仓法施工技术1.地坪分仓根据混凝土凝固时间、柱网尺寸以及平面形状，将整个地坪分成13块，沿纵向分成7列，横向分成2排，分仓面积控制在800平方米以内，其中最大块为40米×20米，最小块为26米×9米。
先试验性地浇筑边轴线15～16轴的两块，然后自中间向两侧进行。
浅析大型孤石发育地层地连墙快速成槽施工技术
浅析大型孤石发育地层地连墙快速成槽施工技术本文依托深圳地铁13号线白芒站项目地连墙施工，主要从机械设备选型及技术措施两方面讨论大型孤石发育地层地下连续墙成槽施工技术，提高孤石发育地层地下连续墙成槽工效及施工质量，成功解决遇到因周边环境及地质复杂造成的成槽困难，具有一定的借鉴及推广价值。
标签：大型孤石发育;地下连续墙;快速成槽0引言近年来随着地下工程建设规模的不断扩大，地连墙施工技术得到广泛应用。
在地连墙施工过程中，在残积土或风化花岗岩地层中常常会遇到孤石，由于孤石形状各异、大小不一、强度高、发育不明等，因此采用传统冲桩机工艺施工效率低，钻具损耗大，易出现卡钻、掉钻、塌孔等现象，严重影响施工进度及质量。
如何处理地连墙成槽施工所遇到的大型孤石，是当前面临的主要技术难题。
以深圳地铁13号线白芒站地连墙施工过程中遇到的大型孤石问题及采用的对策为研究对象，从机械设备选型及技术措施两方面讨论大型孤石发育地层地下连续墙成槽施工技术，提高孤石发育地层地下连续墙成槽工效及施工质量，为相关工程提供参考。
1 工程概况深圳市地铁13号线白芒站位于深圳市南山区，车站全长693m，基坑标准段宽21.3～22.3m，基坑深17.3～26.9m，采用明挖顺筑法施工。
车站围护结构为800mm地连墙，共256幅，标准幅宽6m，深度最大为33.7m。
嵌固深度：土层、全风化中取6.5～7m，土状强风化6～6.5m，块状强风化5～5.5m，中风化岩层取2.5m，微风化岩层取1.5m。
场地范围内从上至下穿越地层主要为素填土、填碎石土、杂填土、有机质土、可塑粉质黏土、砾砂、可塑砾质黏性土、硬塑砾质黏性土、全风化黑云母花岗岩、强风化黑云母花岗岩、中风化黑云母花岗岩、微风化黑云母花岗岩，其中软土层中夹杂高强度不规则孤石，因此其地质条件较复杂。
经补勘：大型孤石发育，孤石强度约为80～100MPa[1]。
2 工程难点（1）孤石分布范围广，埋深无规律。

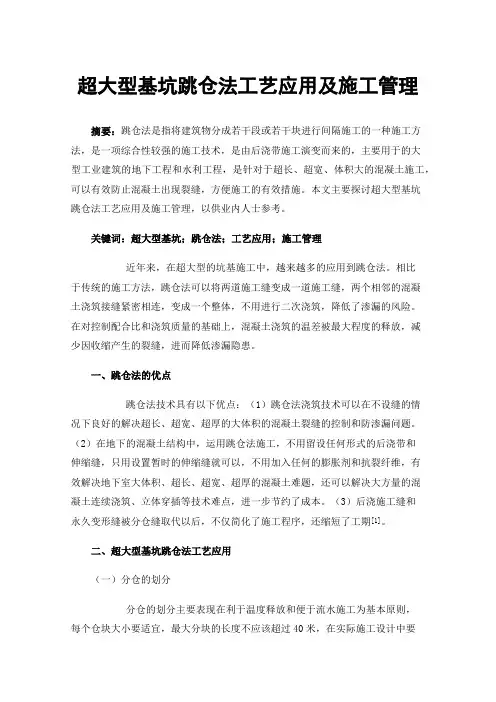

超大型基坑跳仓法工艺应用及施工管理
超大型基坑跳仓法工艺应用及施工管理摘要：跳仓法是指将建筑物分成若干段或若干块进行间隔施工的一种施工方法，是一项综合性较强的施工技术，是由后浇带施工演变而来的，主要用于的大型工业建筑的地下工程和水利工程，是针对于超长、超宽、体积大的混凝土施工，可以有效防止混凝土出现裂缝，方便施工的有效措施。
本文主要探讨超大型基坑跳仓法工艺应用及施工管理，以供业内人士参考。
关键词：超大型基坑；跳仓法；工艺应用；施工管理近年来，在超大型的坑基施工中，越来越多的应用到跳仓法。
相比于传统的施工方法，跳仓法可以将两道施工缝变成一道施工缝，两个相邻的混凝土浇筑接缝紧密相连，变成一个整体，不用进行二次浇筑，降低了渗漏的风险。
在对控制配合比和浇筑质量的基础上，混凝土浇筑的温差被最大程度的释放，减少因收缩产生的裂缝，进而降低渗漏隐患。
一、跳仓法的优点跳仓法技术具有以下优点：（1）跳仓法浇筑技术可以在不设缝的情况下良好的解决超长、超宽、超厚的大体积的混凝土裂缝的控制和防渗漏问题。
（2）在地下的混凝土结构中，运用跳仓法施工，不用留设任何形式的后浇带和伸缩缝，只用设置暂时的伸缩缝就可以，不用加入任何的膨胀剂和抗裂纤维，有效解决地下室大体积、超长、超宽、超厚的混凝土难题，还可以解决大方量的混凝土连续浇筑、立体穿插等技术难点，进一步节约了成本。
（3）后浇施工缝和永久变形缝被分仓缝取代以后，不仅简化了施工程序，还缩短了工期[1]。
二、超大型基坑跳仓法工艺应用（一）分仓的划分分仓的划分主要表现在利于温度释放和便于流水施工为基本原则，每个仓块大小要适宜，最大分块的长度不应该超过40米，在实际施工设计中要根据柱网、结构尺寸、设计沉降、数据复核和施工的能力等确定仓块的尺寸。
分仓施工缝应留置在受力较小且方便施工的部位，一般在跨度的三分之一处。
施工时根据方案分别跳仓施工，后期需要分块补仓，将地下室连成整体[2]。
（二）跳仓要求经过分仓将混凝土早期温度应力释放，减少混凝土的裂缝，最佳的封仓时间为早期混凝土浇筑完的七天后，进而起到早期混凝土靠温度释放分块应力，后期靠抗拉能力接受温度应力的效果[3]。
复杂地质条件大跨度连体结构建造关键技术研究与应用
