光缆技术指标.docx

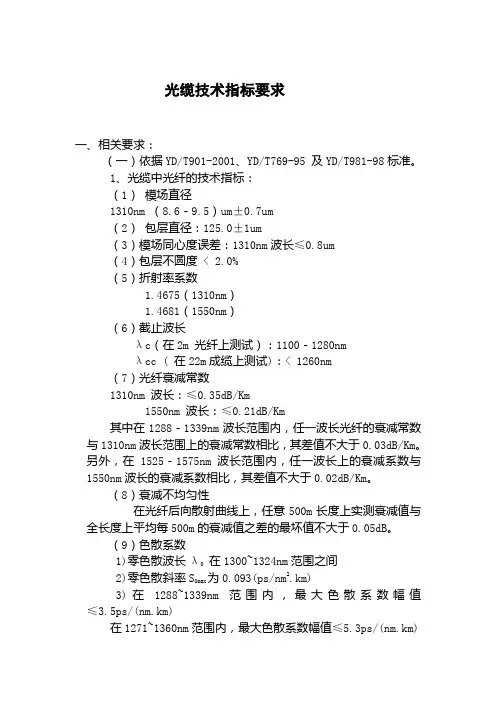

3-1 、光缆主要技术要求及指标1光缆中的光纤光缆中的光纤1.1.1使用ITU-T建议的单模光纤。

1.1.2 每一包中的所有光缆及光缆中的所有光纤为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。

每盘光缆保证没有光纤接头。

1.1.3模场直径（1310nm）标称值：μ m偏差：不超过±μm模场直径（ 1550nm）标称值：μ m偏差：不超过±μ m1.1.4包层直径标称值： 125μm偏差：不超过±1μ m1310nm 波长的模场同心度偏差：小于μm。

1.1.6包层不圆度：小于1%。

1.1.7截止波长截止波长满足下述λcc 或λ c 要求：λc（在 2 米光纤上测试）：1100 ～ 1330nmλc c （在 20 米光缆 +2 米光纤上测试）：≤1270nm1.1.8 光纤衰减系数（1）在 1310nm波长上的最大衰减系数为 km在 1285～ 1330nm波长范围内，任一波长上光纤的衰减系数与1310nm 波长上的衰减系数相比，其差值不超过km。

在 1550nm波长上的最大衰减系数为km在 1480～ 1580nm波长范围内，任一波长上光纤的衰减系数与1550nm 波长上的衰减系数相比，其差值不超过km。

（ 2）光纤衰减曲线具有良好的线性并且无明显台阶。

用光时域反射计（OTDR）检测任意一根光纤时，在1310nm和 1550nm处 500m光纤的衰减值不大于（α mean+）/2,α mean是光纤的平均衰减系数。

1.1.9光纤在1550nm波长上的弯曲衰减特性以 37.5mm的弯曲半径松绕100 圈后 , 衰减增加值小于。

1.1.10色散零色散波长范围为（1300～1324）nm。

最大零色散点斜率不大于ps /(nm 2· km)。

ps /(nm· km)。

1288～1339nm范围内色散系数不大于1271～ 1360nm范围内色散系数不大于ps /(nm· km)。

1550nm波长的色散系数不大于18 ps /(nm· km)。

1480～ 1580nm范围内色散系数不大于20 ps /(nm·km)。

1.1.11偏振模色散km在1550nm波长小于1.1.12拉力筛选试验成缆前的一次涂覆光纤全部经过拉力筛选试验，试验拉力不小于（约为、100kpsi，光纤应变约为 %），加力时间不小于 1 秒。

1.1.13光纤着色均采用UV处理法。

其颜色不迁染、不褪色（用丙酮或酒精擦试也将如此）。

1.1.14光纤接头损耗所供光纤中的任意两根光纤在工厂条件下1310nm 和1550nm 波长的熔接损耗保证满足如下要求：平均值≤最大值（ 2σ）≤光缆中的光纤本公司采用进口标准单模光纤，光纤指标优于ITU-T的建议值。

1.2.1光纤在1310nm和1550nm波长上的模场直径：模场直径（ 1550nm）：标称值：μ m偏差 :不超过±μ m2光纤在 1550nm波长的有效面积: 72μ m（典型值）1.2.2包层直径标称值： 125μ m偏差：不超过±μ m。

1.2.3纤芯（ MFD） / 包层的同心度偏差：不大于μ m1.2.4包层不圆度：小于 1%。

1.2.5截止波长截止波长保证满足下述λ cc 或λ c 要求：λcc （在 20米光缆 +2 米光纤上测试）： <1480nmλc（在 2 米光纤上测试）：<1470nm1.2.6 光纤衰减系数在 1550nm波长上的最大衰减系数为一级：≤ km,二级：≤ km在1525 ～ 1565nm 波长范围内，任一波长上光纤的衰减系数与 1550nm 波长上的衰减系数相比，其差值不超过 km。

光纤衰减曲线具有良好的线性并且无明显台阶。

用光时域反射计（OTDR）检测任意一根光纤时，在1310nm和1550nm处500m光纤的衰减值不大于（αmean +）/2,α mean是光纤的平均衰减系数。

1.2.7光纤在1550nm 波长上的弯曲衰减特性以37.5mm的弯曲半径松绕100 圈后 , 衰减增加值小于。

1.2.8色散(1)最大零色散点斜率≤。

（2）非零色散波长区 1530～ 1565nm范围内任何波长处的色散系数都满足: ≤ D≤。

1.2.9偏振模色散系数在 1550nm波长范围偏振模色散小于√km。

1.2.10拉力筛选试验成缆前的一次涂覆光纤保证全部经过拉力筛选试验，试验拉力约为876g，加力时间1秒，相当于光纤应变 1%。

1.2.11光纤着色均采用 UV处理法。

其颜色不迁染、不褪色（用丙酮或酒精擦试也将如此）。

1.2.12光纤接头损耗所供光缆中的任意两根光纤在工厂条件下平均值≤最大值（ 2σ）≤1310nm和1550nm波长的熔接损耗满足：2光缆护层结构现我公司提供 GYTA、GYTS、GYTY53、GYTA53、 GYDSTA、GYDXTW、GYXTW、GYFTY型光缆，其光缆结构图及技术参数请见第三部分2。

机械性能拉伸性能a 光缆允许张力及侧压力见表2.2.2表2.2.2 光缆允许张力及侧压力表允许拉伸力（N）允许侧压力（N/10cm）光缆类型长期短期长期短期管道光缆≥ 600≥ 1500≥ 300≥ 1000架空光缆≥ 600≥ 1500≥ 300≥ 1000直埋光缆≥ 1000≥ 3000≥ 1000≥ 3000b 光缆在承受表列“长期允许拉伸力”的情况下，光缆延伸率≤ %，且光缆内每一根光纤的应变及 1310nm和 1550nm处的衰减变化为零；在承受表列“短期允许拉伸力”时，光纤的最大允许应变≤ %，拉伸力解除后，每一根光纤在 1310nm 和 1550nm处应变及衰减变化为零。

c 光缆在承受表列“长期允许侧压力”的情况下，光缆内每一根光纤在 1310nm和 1550nm 处应变及衰减变化为零；在承受表列“短期允许侧压力”时，压力解除后，每根光纤在1310nm、1550nm处的衰减无变化，护层无破损。

d 光缆机械性能的技术要求, 测试项目包括下述内容:▲冲击(1)测试方法 :IEC 794-1-E4(2)试验条件 : 冲击高度 :1m冲击重量 : 管道光缆 450g,其它缆 1000g冲击点数 : 至少 5 个冲击次数 : 每点至少 3 次▲反复弯曲(1)测试方法 :IEC 794-1-E6(2)试验条件 :心轴直径 :20 倍缆径重物重量 :25kgL:不大于 1m弯曲弧度 : ± 90 度弯曲次数 : 不少于 50 次弯曲速度 :2 秒钟 1 次▲扭转(1)测试方法 :IEC 794-1-E7(2)试验条件 : 扭转长度 :1m重物重量 :25kg扭转角度 : ± 180 度扭转次数 : 不少于 10 次▲曲挠(1)测试方法 :IEC794-1-E8(2)试验条件 :滑轮直径 :250mm重物重量 :15kg循环次数 :10 次▲弯折(1)测试方法 :IEC794-1-E10(2)试验条件 :光缆环直径为 20 倍缆径▲卷绕(1)测试方法 :IEC 794-1-E11(2)试验条件 :心轴直径 :20 倍缆径密绕圈数 :10 圈循环次数 : 不少于 5 次▲振动测试方法 : 符合 Vibration测试方法试验条件 :试样长度 :1m，两端固定频率： 50Hz中心点振幅：±3mm振动时间： 10 分钟e光缆经过下述各项试验均满足下列要求：(1)光缆中所有光纤和部件均完好，护套无目力可见的裂纹。

(2)护套无目力可见的裂纹 .(3)光纤衰减无变化。

光缆允许的曲率半径受力时（敷设中）：光缆外径的20 倍；不受力时（敷设后固定）：光缆外径的10 倍。

光缆渗水性能符合 IEC794-1-F5B 最新规定执行 , 取 3 米长光缆经 24 小时加 1 米高的水柱试验 , 视光缆端缆芯不渗水 ( 如有钢丝铠装层剥除后进行试验 ) 。

光缆外护套绝缘电阻光缆外护套绝缘电阻 ( 外护内的铠装层或金属护层与大地间) ，在光缆渗水 24 小时后测试，不小于 2000M Ω.km （直流 500 伏测试）。

介电强度光缆外护层介质击穿强度( 外套内的铠装或金属护层与大地间), 在光缆浸水 24 小时后测试，不小于直流20KV/DC(2 分钟 ) 。

优质的原材料，良好的工艺控制，光缆预期使用寿命大于25 年。

光缆中光纤寿命预测公式：t ={[1-Ln(1-F)/(L ×N )]n-2/mnr - 1} ×t ×( δ / δ)rppprtr: 预测使用时间； Fr ：断裂概率； L ：光纤长度； Np ：筛选期间光纤断裂次数/ 公里； n ：静态疲劳系数； m ：韦伯尔系数； tp ：筛选时间；δ p ：筛选期间光纤施加的应力；δ r ：光缆使用期间光纤的张应力。

3-2 、光缆结构示意图及结构参数GYTS型光缆结构示意图光纤套管填充物松套管缆芯填充物涂塑钢带聚乙烯护套可能有的垫层中心加强件1、色谱排列光纤色谱排列光纤123456789101112号颜色本色蓝色橙色绿色棕色灰色白色红色黑色黄色紫色粉红色注：松套管内光纤色谱从 1 号起依次截取缆芯色谱排列 ( 领示色谱 )套管号123456789101112颜色红色绿色本色本色本色本色本色本色本色本色本色本色注1：缆芯内有两根及以上填充绳时，采用红、绿填充绳领示，套管和其它填充绳为本色注2：缆芯内只有一根填充绳时，采用一根红色填充绳和一根绿色套管领示，其它套管均为本色注3：缆芯内没有填充绳时，采用红、绿套管领示，其它套管均为本色2、阻水方式：缆芯内填充阻水油膏，套管内填充光纤纤膏。

3、技术参数光缆型号( 以 2 芯递增 )每管芯数钢丝mm结构光缆直径光缆重量kg/km最小弯曲半径mm安装时安装后短期允许拉伸短期允许压扁力mm力 NN/100mmGYTS— 2～306 5 单元9415001000 GYTS— 32～ 366 6 单元11215001000 GYTS— 38～ 6012 5 单元12315001000 GYTS— 62～ 7212 6 单元156********20 倍缆10 倍缆GYTS— 74～ 96128 单元186********外径外径GYTS— 98～ 1201210 单21630001000元GYTS—122 ～144 1212 单25330001000元GYTA型光缆结构示意图光纤套管填充物松套管缆芯填充物涂塑铝带聚乙烯护套可能有的垫层中心加强件1、色谱排列光纤色谱排列光纤123456789101112号颜色本色蓝色橙色绿色棕色灰色白色红色黑色黄色紫色粉红色注：松套管内光纤色谱从 1 号起依次截取缆芯色谱排列 ( 领示色谱 )套管号123456789101112颜色红色绿色本色本色本色本色本色本色本色本色本色本色注1：缆芯内有两根及以上填充绳时，采用红、绿填充绳领示，套管和其它填充绳为本色注2：缆芯内只有一根填充绳时，采用一根红色填充绳和一根绿色套管领示，其它套管均为本色注3：缆芯内没有填充绳时，采用红、绿套管领示，其它套管均为本色2、阻水方式：缆芯内填充阻水油膏，套管内填充光纤纤膏。
