【2016年11月8号更新^.^】 实用标准文档
文案大全
接昨天的文章，今天讲（四）和（五）。
为了施工方便，这张表平法图集要求至少在柱、墙、梁结构图上放置这张表。
大家注意，这张表里的标高表示的是当前层的结构底标高，而不是建筑底标高，平法图集里讲的所有标高，都是结构标高不是建筑标高。
我在这里给大家计算层高一个万能公式：
结构层高=上一层的结构底标高-当前层的结构底标高，你可以用这个公式验证上表中的层高对不对。
屋面层有没有层高，有时候有，有时候没有，比如有女儿墙的时候，屋面层是有层高的，没有女儿墙的时候，屋面层是没有层高的，但是这都不属于结构部分，所以，在表中屋面层不标注层高。 实用标准文档
文案大全
嵌固端到底放在什么部位，一直是一个争议的概念，前几版图集也没讲清楚嵌固端位置，这次16G图集把这个概念讲清楚了。
但是16G图集并没有讲什么是嵌固端，这也许不是16G图集要解决的问题，我在这里按照我的理解，给大家讲一下嵌固端的概念。
到这里我们就把柱子的平法制图规则讲完了，下面我们该讲柱子的钢筋怎样计算了，在讲柱子钢筋计算之前，我们首先要搞清楚，柱子要计算哪些钢筋量，这个内容不多但很重要，所以，我这里专门用一节来讲这个话题。
上图其实也带出了关于纵筋和箍筋的计算思路和流程，后面我们会详细讲怎样计算。这里先讲柱子的纵筋怎样计算。
纵筋长度计算其实分三种情况，一是机械连接，二是焊接连接，三是绑扎连接，由于机械连接与焊接连接算法几乎一样，我们就把这两种连接一起解读了，绑扎连接我们后面在解读。
关于柱子的纵筋长度计算，需要参考16G101-1图集的63页和64页，插筋的计算需要参考16G101-3的66页，虽然区区三页，给的信息量其实是很大的，看起来有点晕，下面我们不跟上图集的思路走了，跟上工程的思路走，面对工程上具体一根柱子，我们应该怎样计算，有了这个标准，我们就把图集内容分成常用部分和特殊部分，我们这里先讲常用部分，特殊部分属于不常用内容，我们后面专题再讲。
下面的内容是常用部分内容。
实用标准文档
文案大全
实用标准文档
文案大全
实用标准文档
文案大全
实用标准文档
文案大全
实用标准文档
文案大全
举报
xialuoke
发表于2016-11-8 | 只看该作者 筑龙币+20
楼
13
【2016年11月8号，今天更新两波，^.^】
以下是正文：
今天的文章给大家讲解柱子箍筋长度的计算，关于箍筋长度的算法，民间有很多算法，都有理由但不统一，16G平法对箍筋长度并没有深刻的解释，仅仅从16G101-1的62页找到一星半点的算法，还不完整，下面我采取的算法是和广联达软件一致的算法，但是依据来自那里，还真想不起来了，不管了，下面我们就来推导箍筋长度的计算公式。 实用标准文档
文案大全
此图来自16G101-1的62页
图纸上实际上是不会标注箍筋尺寸的，都是根据构件尺寸减去保护层计算出来的，在这里姑且叫标注尺寸吧。
这里是计算预算箍筋长度的关键，并不按施工长度计算，而是按三个角度是直角计算的，至于依据来自哪里，知道的同学可在留言里留言，在此表示感谢！
1.9d到底怎么来的，很多人不清楚，下面的计算大家认真看，你就能搞清楚1.9d到底是怎么来的了。
真正的差别在这里，这里是关键，大家注意看奥！
实用标准文档
文案大全 大家看一下，我们推导出来的箍筋长度计算公式是不是和广联达软件用的公式是一样的。
实用标准文档
文案大全
S就是间距，到底怎么算，上面的公式我折腾半天才表示清楚，你看仔细了。
16G101系列新平法知识体系---新旧平法对比解析
1
16G101系列新平法知识体系---新旧平法对比解析
目 录
第一章 新旧平法对比解析（16G101-1）概述-------------------------------2
第二章 新旧平法对比解析 （16G101-1）总则和一般构造------------------ 5
第三章 新旧平法对比解析 （16G101-1）柱部分---------------------------12
第四章 新旧平法对比解析 （16G101-1）剪力墙部分----------------------22
第五章 新旧平法对比解析 （16G101-1）梁部分---------------------------38
第六章 新旧平法对比解析 （16G101-1）板、楼板-------------------------53
第七章 新旧平法对比解析 （16G101-2）楼梯部分-------------------------60
第八章 新旧平法对比解析 （16G101-3）基础部分
（包括总则、墙柱插筋构造、独立基础、条形基础）-------------------63
第九章 新旧平法对比解析 （16G101-3）基础部分
（包括基础梁、桩、桩承台、基础相关）------------------------------74
2
第一章 新旧平法对比解析（16G101-1）概述
一、实施时间
新平法自2016年9月1日起实施（替代11G101-1、11G101-2、11G101-3）
二、变化及影响
16G101-1不适用于非抗震现浇混凝土墙、梁、板等主体结构的设计；锚固搭接长度及做了局部的调整；抗震等级、钢筋种类、保护层等方面影响不大。新增连梁（LLK）、楼层框架扁梁（KBL)、托柱转换梁等墙梁、梁、柱类型。
平法图集钢筋的连接方式搭接长度与相关规定
16G101平法图集-钢筋的连接方式、搭接长度及相关规定
（第二节）
16G101平法图集-钢筋的连接方式、搭接长度及规定（第二节）原创作者：头条号/西北工程人一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：1、按直径大小分钢丝（直径3~5mm ）、细钢筋（直径6~10mm）、粗钢
筋（直径大于22mm）。2、按力学性能分I级钢筋
（ 235/420 级）；II级钢筋（ 335/455 级）；III级钢筋
（ 4/540 ）和IV级钢筋（ 5/630 ） 3、按生产工艺分热轧、冷轧、冷拉的钢筋，尚有以V级钢筋经热解决而成的热解决钢筋，强度比前者更高。4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种：1受力筋一承受拉、压应力的钢筋。2.箍筋一承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。3.架立筋一用以固定梁内钢箍的位置，构成梁内的钢筋骨架。4・分布筋一用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。5.其它一因构件构造规定或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、预应力筋，环等。二、钢筋的连接方式钢筋的三种连接方式及规定施工现场钢筋的4种焊接方式绑扎搭接、机械搭接和焊接三种各自的特点常用焊接方法涉及电阻点焊、闪光对焊、电渣压力焊、气压焊、电弧焊，使用者应注意：1.电阻点焊：用于钢筋焊接骨架和钢筋接网。焊接骨架较小钢筋直径不大于10mm时，大小钢筋直径之比不宜大于3倍；较小直径为12~16mm 时，大小钢筋直径之比不宜大于2倍。焊接网较小钢筋直径不得小于较大直径的60%。2.闪光对焊：钢筋直径较小，钢筋牌号较低，在钢筋焊接及验收规程》JGJ 18-2023表规定的范围内，可采用 连续闪光焊”；当钢筋直径超过该规程规定，端面较平整时，宜采用预热闪光焊”；当钢筋直径超过规程规定且端面不平整时，应采用闪光-预热闪光焊”连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量，钢筋牌号等具体情况而定，并应符合该规定表的规定。闪光对焊时钢筋径差不得超过4mm。3.电渣压力焊：仅应用于柱、墙等构件中竖向或斜向（倾斜度不大于10°钢筋。不同直径钢筋焊接时径差不得超过7mm。4.气压焊：可用于钢筋在垂直位置，水平位置或倾斜位置的对接焊接。不同直径钢筋焊接时径差不得超过7mm。5.电弧焊：涉及帮条焊、搭接焊、坡焊、窄间隙焊和熔槽帮条焊。帮条焊、熔槽帮条焊使用时应注意钢筋间隙的规定。窄间隙焊用于直径大于等于16mm钢筋的现场水平连接。熔槽帮条焊用于直径大于等于20mm钢筋的现场安装焊接。三、施工现场的一般习惯做法：1.竖向构件D>16的时候一般采用电渣压力焊；2.平法规定框架柱纵向钢筋直径大于28的时候，不易采用绑扎搭接；3.如做预算的：出现不同形式连接（冲突时），以施工设计总说明为准，也就是以施工设计图纸中为准。
16g101平法图集-钢筋的连接方式搭接长度及相关规定(第二节)

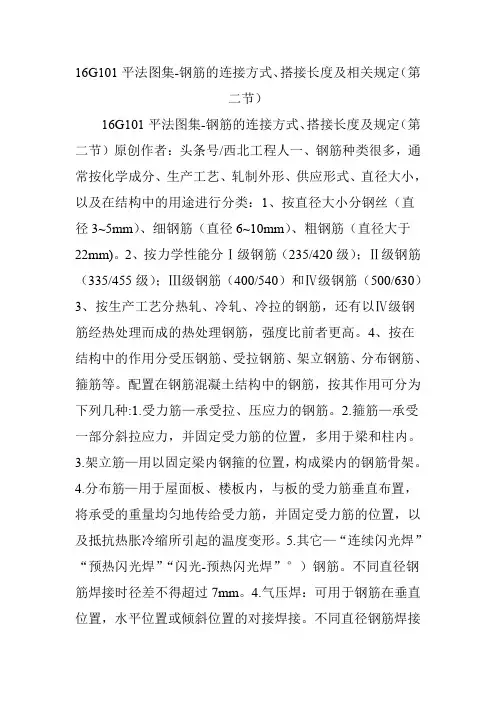

16G101平法图集-钢筋的连接方式、搭接长度及相关规定（第二节）
16G101平法图集-钢筋的连接方式、搭接长度及规定（第二节）原创作者：头条号/西北工程人一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：1、按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm)。2、按力学性能分Ⅰ级钢筋（235/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋—承受拉、压应力的钢筋。2.箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。3.架立筋—用以固定梁内钢箍的位置，构成梁内的钢筋骨架。4.分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。5.其它—“连续闪光焊”“预热闪光焊”“闪光-预热闪光焊”°）钢筋。不同直径钢筋焊接时径差不得超过7mm。4.气压焊：可用于钢筋在垂直位置，水平位置或倾斜位置的对接焊接。不同直径钢筋焊接时径差不得超过7mm。5.电弧焊：包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊。帮条焊、熔槽帮条焊使用时应注意钢筋间隙的要求。窄间隙焊用于直径大于等于16mm钢筋的现场水平连接。熔槽帮条焊用于直径大于等于20mm钢筋的现场安装焊接。三、施工现场的一般习惯做法：1.竖向构件D>16的时候一般采用电渣压力焊；2.平法规定框架柱纵向钢筋直径大于28的时候，不易采用绑扎搭接；3.如做预算的：出现不同形式连接（冲突时），以施工设计总说明为准，也就是以施工设计图纸中为准。16G101-1，P59图集中钢筋搭接，需特别注意第4条四、钢筋的搭接长度16G101-1图集中给出了表，以查表方式直接查询。1.钢筋搭接百分率含义：指的是对于同一连接区段内纵向钢筋搭接接头面积百分率；其实也就是区段内有连接接头纵向的钢筋截面面积和全部纵向钢筋截面面积比值。16G101-1，P6016G101-1，P612..同一构建中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。钢筋绑扎搭接连接区段长度为1.3倍的搭接长度（1.3lt或1.3lte），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段，见图1.8-1.同一连接区段内纵向受力钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋与全部纵向受力钢筋截面面积比值。同一连接区段内纵向受力钢筋搭接接头面积百分率宜满足要求。3.直径不相同钢筋搭接时，不应因直径不同钢筋搭接而使构件截面配筋面积减小，需按较小钢筋直径计算搭接长度及接头面积百分率，见图1.8-2。相邻纵向受力钢筋直径不同时，各自的搭接长度也不同，此时连接区段长度应按相邻搭接钢筋较大直径钢筋搭接长度的1.3倍计算，见图1.8-3。17G101-1，P18图集中机械连接4.不同直径钢筋机械连接时，接头面积百分率按较小直径计算。同一构件纵向受力钢筋直径不同时，连接区段长度较大直径计算，见图1.9。五、平法中搭接率的规定16G101-1，P63图集中（柱）的搭接率规定16G101-1，P84图集中（梁）的搭接率规定16G101-1，P99图集中（板）的搭接率规定12G901-1，P70图集中（墙）的搭接率规定说明：关于墙的搭接率有争议，软件中有两种方式：第一种按搭接错开面积百分率计算；第二种按平法图集计算。六、钢筋安装要求钢筋绑扎前先认真熟悉图纸，检查配料表与图纸、设计是否有出入，仔细检查成品尺寸、心头是否与下料表相符。核对无误后方可进行绑扎。采用20#铁丝绑扎直径12以上钢筋，22#铁丝绑扎直径10以下钢筋。墙①墙的钢筋网绑扎同基础。钢筋有90°弯钩时，弯钩应朝向混凝土内。②采用双层钢筋网时，在两层钢筋之间，应设置撑铁（钩）以固定钢筋的间距。③墙筋绑扎时应吊线控制垂直度，并严格控制主筋间距。剪力墙上下两边三道水平处应满扎，其余可梅花点绑扎。④为了保证钢筋位置的正确，竖向受力筋外绑一道水平筋或箍筋，并将其与竖筋点焊，以固定墙、柱筋的位置，在点焊固定时要用线锤校正。⑤外墙浇筑后严禁开洞，所有洞口预埋件及埋管均应预留，洞边加筋详见施工图。墙、柱内预留钢筋做防雷接地引线，应焊成通路。其位置、数量及做法详见安装施工图，焊接工作应选派合格的焊工进行，不得损伤结构钢筋，水电安装的预埋，土建必须配合，不能错埋和漏埋。梁与板①纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径15mm的短钢筋，如纵向钢筋直径大于25mm时，短钢筋直径规格与纵向钢筋相同规格。②箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂挑梁则箍筋接头在下，其余做法与柱相同。梁主筋外角处与箍筋应满扎，其余可梅花点绑扎。③板的钢筋网绑扎与基础相同，双向板钢筋交叉点应满绑。应注意板上部的负钢筋（面加筋）要防止被踩下；特别是雨蓬、挑檐、阳台等悬臂板，要严格控制负筋位置及高度。④板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下，当有圈梁或垫梁时，主梁钢筋在上。⑤楼板钢筋的弯起点，如加工厂（场）在加工没有起弯时，设计图纸又无特殊注明的，可按以下规定弯起钢筋，板的边跨支座按跨度1/10L为弯起点。板的中跨及连续多跨可按支座中线1/6L为弯起点。⑥框架梁节点处钢筋穿插十分稠密时，应注意梁顶面主筋间的净间距要有留有30mm，以利灌筑混凝土之需要。⑦钢筋的绑扎接头应符合下列规定：1）搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。2）受拉区域内，Ⅰ级钢筋绑扎接头的末端应做弯钩，Ⅱ级钢筋可不做弯钩。3）钢筋搭接处，应在中心和两端用铁丝扎牢。4）受拉钢筋绑扎接头的搭接长度，应符合结构设计要求。5）受力钢筋的混凝土保护层厚度，应符合结构设计要求。6）板筋绑扎前须先按设计图要求间距弹线，按线绑扎，控制质量。7）为了保证钢筋位置的正确，根据设计要求，板筋采用钢筋马凳纵横@600予以支撑。七、补充：第一节柱、梁、墙、板混凝土保护层示意图欢迎同行发表观点，感谢转发、评论。有不妥之处请您指正，我们共同学习进步，谢谢！
16G101(三维立体)梁平法图集
审核校对设计页图集号16G101-1-841.跨度值 Ln 为左跨 Lni 和右跨 Lni+1之较大值，其中i =1,2,3..
2.图中hc为柱截面沿框架方向的高度。
3.梁上部通长钢筋与非贯通钢筋直径相同时，链接位置宜位于跨中Lni/3范围内；梁下部钢筋连接位置宜位于支座L/3范围
内;且在同一连接区段内钢筋接头面积百分率不宜大于50% 。
4.一级框架梁宜采用机械连接，二、三、四级可采用绑扎搭接或焊接连接。....
ni楼层框架梁KL纵向钢筋构造≥LaE且≥0.5hc+5d锚固长度伸入柱内长
度≥0.5hc+5d,≥LaE
锚固长度伸入柱内长
度≥0.5hc+5d,≥LaE
搭接长度≥LaE非搭接区≥1.5h0通长筋伸至梁上部纵筋
弯钩段内侧或柱
外侧纵筋内侧，
且≥0.4LabE通长筋
(小直径)架力筋搭接
长度LLE弯锚长
度15d搭接
长度150梁箍筋矩形柱
梁上部第二排钢筋 梁上部第一排钢筋
梁下部钢筋 锚固长度伸至柱外侧
纵筋内侧,且≥0.4LabE
锚固长度
纵筋内侧,且≥0.4LabE伸至柱外侧
矩形柱
注：搭接长度
≥LaE且
≥0.5hc+5d
抗震楼层框架梁 KL 纵向三维钢筋构造示意
ho
hc≥1.5h0≥llE
(梁下部钢筋不能在柱内锚固时,可在节点
外搭接。相邻跨钢筋直径不同时,搭接位
置位于较小直径一跨)梁下部筋在节点外搭接中间层中间节点伸至柱外侧纵筋内侧
且≥0.4labE
伸至柱外侧纵筋内侧
且≥0.4labE
端支座加锚头（锚板）锚固hc≥0.5hc+5d
≥labE
≥0.5hc+5d
≥labE
端支座直锚150150150150
15d
15dllEllEllEllE通长筋(小直径）通长筋（小直径）
架立筋架立筋（用于梁上部贯通钢筋由不同直径钢筋搭接时）
（用于梁上有架立筋时,架立筋与非贯通钢筋搭接）
ln1/3
ln1/4ln/3
ln/4ln/3
ln/4ln/3
ln/4伸至柱外侧纵筋内侧
且≥0.4labE
ln1hc伸至梁上部纵筋弯钩段内侧

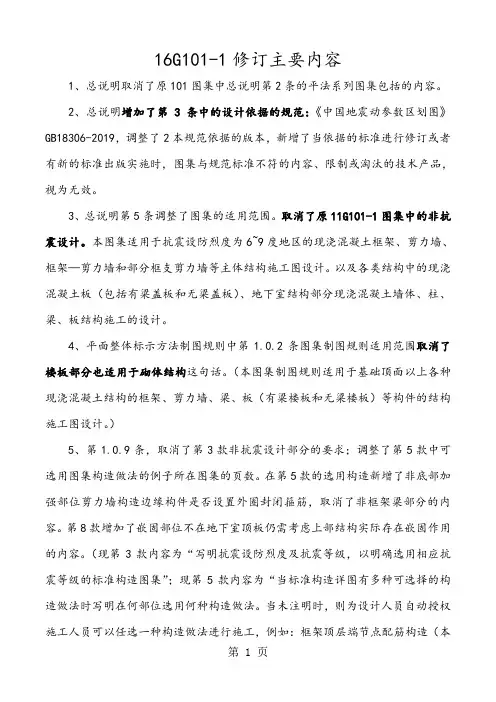

平法图集16G101-1修订主要内容7页
第 1 页 16G101-1修订主要内容
1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2019，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。取消了原11G101-1图集中的非抗震设计。本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。）
5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本第 2 页 图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。
16G101平法图集
16G101平法图集

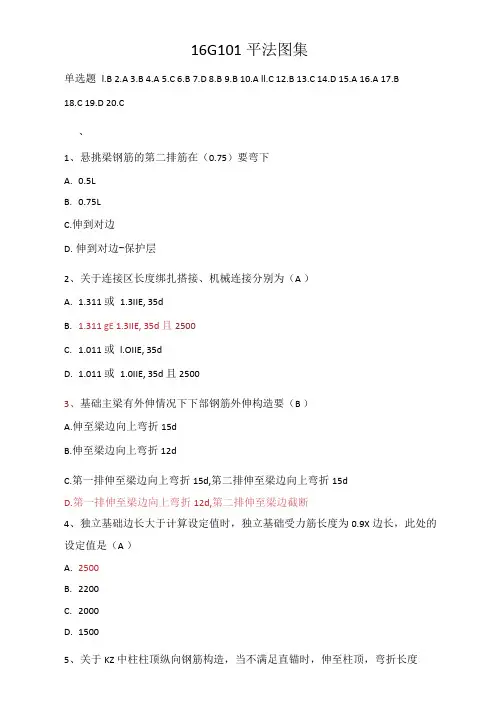

单选题 l.B 2.A 3.B 4.A 5.C 6.B 7.D 8.B 9.B 10.A ll.C 12.B 13.C 14.D 15.A 16.A 17.B
