高应变上岗证考试试题

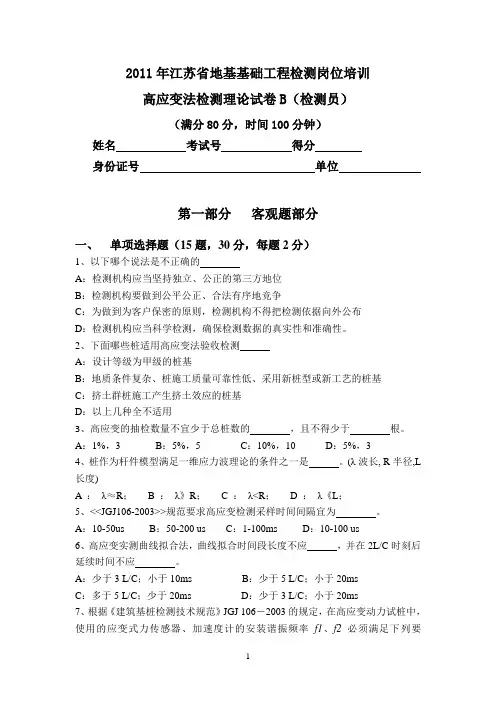

高应变试题 检测员B
2011年江苏省地基基础工程检测岗位培训高应变法检测理论试卷B（检测员）（满分80分，时间100分钟）姓名考试号得分身份证号单位第一部分客观题部分一、单项选择题（15题，30分，每题2分）1、以下哪个说法是不正确的A：检测机构应当坚持独立、公正的第三方地位B：检测机构要做到公平公正、合法有序地竞争C：为做到为客户保密的原则，检测机构不得把检测依据向外公布D：检测机构应当科学检测，确保检测数据的真实性和准确性。
2、下面哪些桩适用高应变法验收检测A：设计等级为甲级的桩基B：地质条件复杂、桩施工质量可靠性低、采用新桩型或新工艺的桩基C：挤土群桩施工产生挤土效应的桩基D：以上几种全不适用3、高应变的抽检数量不宜少于总桩数的，且不得少于根。
A：1%，3 B：5%，5 C：10%，10 D：5%，34、桩作为杆件模型满足一维应力波理论的条件之一是。
(λ波长, R半径,L 长度)A ：λ≈R；B ：λ》R；C ：λ<R；D ：λ《L；5、<<JGJ106-2003>>规范要求高应变检测采样时间间隔宜为。
A：10-50us B：50-200 us C：1-100ms D：10-100 us6、高应变实测曲线拟合法，曲线拟合时间段长度不应，并在2L/C时刻后延续时间不应。
A：少于3 L/C；小于10ms B：少于5 L/C；小于20msC：多于5 L/C；少于20ms D：少于3 L/C；小于20ms7、根据《建筑基桩检测技术规范》JGJ 106－2003的规定，在高应变动力试桩中，使用的应变式力传感器、加速度计的安装谐振频率f1、f2必须满足下列要求：。
A：f1≥2kHz，f2 ≥10kHz B：f1≥10kHz，f2 ≥2kHzC：f1≥1kHz，f2 ≥3kHz D：f1≥3kHz，f2 ≥1kHz8、有一根砼预制桩，采用锤击法施工，桩尖需穿透密实砂层进入软黏土层，在穿透的一瞬间，桩身会出现：。
基桩检测人员上岗考试题库(高应变)-(1)
精品文档。
1欢迎下载五、问答题1.可以采用高应变法进行单桩竖向抗压承载力验收检测的范围是哪些？抽检数量如何确定？2．当采用高应变法对单桩承载力验收检测时对被检桩有哪些要求？3．高应变检测时出现哪些情况应采用静载法进一步验证？ 4．高应变动力试桩应如何选择锤重和落高？对传感器的安装有什么要求？为什么？5．基桩高应变动力检测的锤击设备应符合哪些规定？ 6．高应变测试重锤的选择要点有哪些？7．“重锤低击”有哪些好处？“轻锤高击”为什么不利于拟合分析？8对灌注桩进行高应变检测，对桩头的处理有什么要求？ 9．采用高应变法进行试打桩与打桩监控时，传感器的安装应符合哪些规定？ 10，《建筑基桩检测技术规范》(JGJ 106一2003）规定：高应变法传感器宜安装在距桩顶不小于(1)的桩侧表面处(D 为试桩的直径或边宽）。
为什么传感器的安装点与桩顶之间应有足够的距离？11.如何判定高应变检测时所采集的力和速度信号的优劣？ 12．高应变实测的力和速度信号第一峰起始比例失调时，是否可以进行比例调整？为什么？13．出现哪些情况时，高应变锤击信号不得作为分析计算的依据？14．采用CASE 法判定桩承载力应符合哪些规定？ 15．简述CASE 法的基本假定、局限性及优缺点。
16．CASE 法判定桩承载力时，需用到CASE 阻尼系数Jc ，请叙述通过动静对比试验方法确定去值的方法，并列出有关公式。
17，请写出CASE 法判定的单桩承载力计算公式，说明该计算公式的适用范围。
哪些情况下不适用该公式？如何进行修正？18．采用实测曲线拟合法判定桩承载力，应符合哪些规定？ 19．简述波形拟合法的数学模型、基本原理和成果分析。
20．为什么需要动静对比？动静对比成立应满足哪些条件？ 21.基桩高应变检测与低应变检测有哪些不同？22．高应变动力检测，预制方桩截面尺寸为6佣mm × 6佣mm ，桩长为52m ，为1：6 斜桩，采用打桩锤做冲击设备。
高应变试题
高应变试题一、填空题1、高应变法适用于检测基桩的竖向承载力和桩身完整性，监测预制桩打入时的桩身应力和锤击能量传递比，为沉桩工艺参数和桩长选择提供依据。
2、采用自由落锤为锤击设备时，应重锤低击原则，最大锤击落距不宜大于2.5 m。
3、对于大直径扩底桩和Q-s曲线具有缓变型特征的大直径灌注桩，不宜采用高应变法进行竖向抗压承载力的检测。
4、EA/C＝ρCA，称之为桩的阻抗，其综合反映了材料特性及桩身截面大小。
5、为了测得土决定的基桩极限承载力，高应变测试就必须使桩土之间产生塑性变形，使单击贯入度大于2mm，但一般也不能大于6mm。
6、土对桩的支撑阻力和桩的运动有关，决定静阻力的主要因素是位移，决定动阻力的主要因素是速度。
7、高应变中桩的的基本模型为一维弹性杆件，土静阻力的基本模型为理想弹塑性模型，土动阻尼力的基本模型为线性黏滞阻尼。
8、桩顶的最大冲击加速度范围是（50～500）g ；常见的桩顶的最大动位移范围是（5～18）mm；常见的桩顶的最大质点运动速度范围是（0.8～5）m/s。
9、高应变法实际所测试的物理量为应变ε、加速度a 。
10、采用实测曲线拟合时，可用实测的力或速度或采用上下行波作为边界条件进行拟合。
11、桩身结构完整性系数β的定义为Z2/Z1被测截面桩身阻抗与测点处桩身阻抗之比，其在高应变测试中可用来判断桩身缺陷程度。
当β=1 时，为Ⅰ类桩；当0.8≤β＜1时,为Ⅱ类桩；当0.6≤β＜0.8 时,为Ⅲ类桩；当β＜0.6时，为Ⅳ类桩。
12、重锤由0.8m高度自由下落锤击桩顶，若桩身截面阻抗和土阻力很小且不考虑桩身材料强度，在应力波未及桩底前的桩身最大质点运动速度约为4m/s。
13、在一般情况下，F和ZV曲线的首峰值因为无上行波是重合的, 但当测点附近桩身有较大阻抗变化时、测点附近有高土阻力时、测点附近桩身发生严重塑性变形时并不是。
14、锤击作用时间和锤的质量、形状及锤击时的落距等有关。
15、高应变实测曲线中， F 与ZV 之间的差值代表了应力波从桩顶下行至x深度的过程中所受到的土阻力。

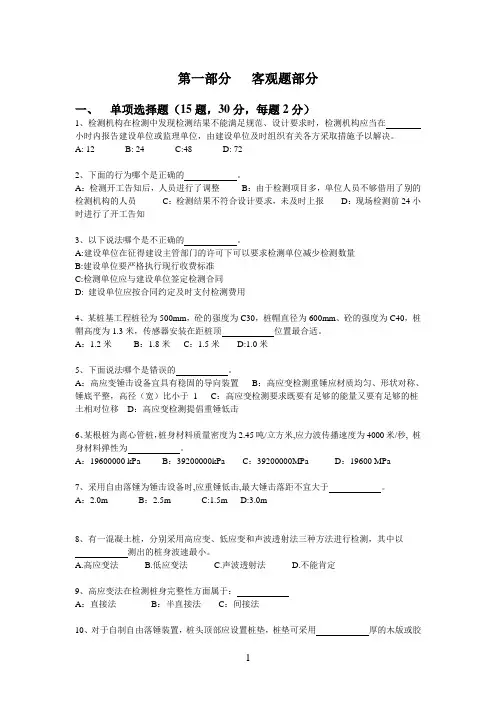

高应变检测2
第一部分客观题部分一、单项选择题（15题，30分，每题2分）1、检测机构在检测中发现检测结果不能满足规范、设计要求时，检测机构应当在小时内报告建设单位或监理单位，由建设单位及时组织有关各方采取措施予以解决。
A: 12 B: 24 C:48 D: 722、下面的行为哪个是正确的。
A：检测开工告知后，人员进行了调整B：由于检测项目多，单位人员不够借用了别的检测机构的人员C：检测结果不符合设计要求，未及时上报D：现场检测前24小时进行了开工告知3、以下说法哪个是不正确的。
A:建设单位在征得建设主管部门的许可下可以要求检测单位减少检测数量B:建设单位要严格执行现行收费标准C:检测单位应与建设单位签定检测合同D: 建设单位应按合同约定及时支付检测费用4、某桩基工程桩径为500mm，砼的强度为C30，桩帽直径为600mm、砼的强度为C40，桩帽高度为1.3米，传感器安装在距桩顶位置最合适。
A：1.2米B：1.8米C：1.5米D:1.0米5、下面说法哪个是错误的。
A：高应变锤击设备宜具有稳固的导向装置B：高应变检测重锤应材质均匀、形状对称、锤底平整，高径（宽）比小于 1 C：高应变检测要求既要有足够的能量又要有足够的桩-土相对位移D：高应变检测提倡重锤低击6、某根桩为离心管桩，桩身材料质量密度为2.45吨/立方米,应力波传播速度为4000米/秒, 桩身材料弹性为。
A：19600000 kPa B：39200000kPa C：39200000MPa D：19600 MPa7、采用自由落锤为锤击设备时,应重锤低击,最大锤击落距不宜大于。
A：2.0m B：2.5m C:1.5m D:3.0m8、有一混凝土桩，分别采用高应变、低应变和声波透射法三种方法进行检测，其中以测出的桩身波速最小。
A.高应变法B.低应变法C.声波透射法D.不能肯定9、高应变法在检测桩身完整性方面属于：A：直接法B：半直接法C：间接法10、对于自制自由落锤装置，桩头顶部应设置桩垫，桩垫可采用厚的木版或胶合板等材料。
高应变复习题
高应变复习题1、定义：用重锤锤击桩顶，实测桩顶速度和力时曲线，通过波动理论分析，对桩身完整性单竖向抗压承载能力判定的检测方法。
2、方法适用范围：（1）适用检测基桩坚向抗压承载力和桩身完整性；（2）监测预制桩打入时的桩应力和锤击能量比，为沉桩工艺和桩长选择提供参数。
4、5、带有普查性的完性检测，采用低应变法更为恰当。
6、凯司法作如下假定：①桩身质量均匀，且无明显缺陷，所以桩身阻抗恒定；②动阻尼只存在桩端，忽略桩侧阻尼的影响；③应力波在桩身中传播时，除土阻力影响外，没有其他因素造成能量扩散和信号的畸变；④土体对桩的阻力只与其相对位移有关，与其位移大小无关，也即一有位移，土阻力即达极限状态。
7、Z桩身阻抗为P（密度）、c（波速）、A（截面积）的乘积。
8、Jc值：纯砂0.1-0.15；粉砂0.15-0.25；粉土0.25-0.4；亚黏土0.4-07；黏土0.7-19、对短桩、扩底桩、截面变化复杂的桩，桩身存在来重缺陷的桩不适用（用Capwapc曲线拟合法或静载法解决）；10、Jc值与桩尖土有关；桩周土；桩类型有关。
11、检测仪器的主要技术性能指标不应低于现行行业标准《基桩动测仪》JG/T 3055中表1 规定的应具有保存、显示实测力与速度信号和信号处理与分析的功能。
12、高应变检测用重锤应材质均匀、形状对称、锤底平整。
高径（宽）比不得小于1，并采用铸铁或铸钢制作。
13、当采取自由落锤安装加速度传感器的方式实测锤机力时，重锤应整体铸造。
且高径（宽）比应在1.0～1.5 范锤的重量应大干预估单桩极限承载力的1.0%～1.5%，混凝土桩的桩径大于15、16、17、18、 1.5倍桩径左右的桩测表面。
19、波形曲线初始段F曲线与Z·V(t)曲线基本是重合的，当不重合时应查明：（1）地表有阻力，（2）传感器附近变截面（3）参数不合理（4）传感器位置不当安装不好（5）受力偏心，力的任一值与平均值差大于30%。
高应变问答题
高应变问答题1、简述高应变动力试桩的基本理论、假设，测试原理，分析方法，和有关计算公式。
答：CASE 法桩土模型假设传感器安装及试验锤重等一维波理论波动方程土阻力波总阻力计算公式静阻力计算公式 BTA 公式信号拟合2、高应变实测信号)(t F 、)(t V 包含哪些信息？如何评价实测信号的优劣？力曲线不回零是什么原因？F 、V 曲线不重合的原因是什么？答：)(t F 、)(t ZV 曲线：传感器安装位置的桩身截面受力及速度的时程曲线。
它包含信息有：1）数据采集质量，测试效果；2）)(t F 、)(t ZV 曲线是否回零可反映传感器，以及仪器系统的工作状态；3）冲击入射波；4）桩身完整性状况；5）土阻力的分布，定性判断桩的承载状况，有桩底反射时可校核设定波速。
评价信号优劣有：1）无塑变，信号末端归零；2）上升沿成比例或重合，F1与F2、V1与V2峰值之差不超过30％，对于完好桩，在桩底反射信号到达之前，ZV F ≥；3）没有干扰信号。
力曲线不回零的原因有：传感器某一固定螺栓松动；锤击偏心；传感器安装面未与桩侧表面紧贴或悬挑、附近混凝土出现微裂；混凝土的不均匀性和非线性影响。
3、为激发桩的竖向极限承载力，高应变动力试桩对试验锤重和桩的沉降有什么要求？答：锤重应大于预估单桩极限承载力的%5.1~%0.1，混凝土桩的桩径大于600mm 或桩长大于30m 时取高值。
对桩的沉降要求是：一般2mm ～6mm /每击。
4、单桩竖向极限承载力取决于哪两个因素？一般由哪一个因素控制？答：两个因素分别是土对桩的支承阻力、桩的材料强度，一般由土对桩的支承阻力控制。
5、CASE 法有哪些基本假定？答：（1）桩身阻抗恒定，即除了截面面积不变外，桩身材质均匀，无明显缺陷（2）只考虑桩端土阻尼，忽略桩侧土阻尼的影响（3）应力波在沿桩身传播过程中，除土阻力影响外，再没有其它因素造成应力波能量的耗散和波形畸变（4）土的本构关系为理想刚塑性：土体对桩的静阻力大小与桩土之间的位移大小无关，仅与桩～土之间是否存在相对位移有关6、CASE 法选择c J 值只和桩底土颗粒有关吗？如何合理确定CASE 法中的c J 值？用CASE 法采用不同的锤激发时，c J 值是否取值一样？CASE 法中如何选择1t ？答：CASE 法选择c J 值不单只和桩底土颗粒有关。
高应变上岗证考试考试试题
一、填空题20分,每题2分1、高应变测桩时,若遇到桩身某截面有缩颈或断裂,则会产生上行拉伸波；若桩侧某部位上阻力明显增大,会产生上行压缩;2、高应变测桩时,应同时在桩身安装2只加速度传感器和2只应变传感器;3、在实测曲线拟合时,一般采用力曲线或速度曲线或上行波曲线作为边界条件进行拟合;4、目前采用的实测曲线拟合法程序中,桩的力学模型为一维连续杆模型;5、高应变检测桩承载力时,若采用自由落锤,则锤重宜取桩预估极限承载力的%－%;6、在实测曲线拟合法时,选用的土的最大弹性变形值Q不得超过相应桩单元的最大计算位移值;7、高应变动测和低应变动测的根本区别在于：高应变测桩承载力时应使桩周土进入塑性状态,而低应变测桩只要有明显的桩底反射波形出现;8、高应变动测中实测桩身应变值,通过F＝ε·E·A转换成力,式中E是桩身材料弹性横量,A为传感器安装处的桩身截面面积;9、单桩垂直承载力在设计计算时应分别按桩身结构强度和地基土对桩的垂直支承力进行计算,取其小者;10、高应变检桩分析过程中,判别桩身有严重缺陷和断桩时,β值应≤;二、选择题20分,每题2分1.关于高应变检测;请对下列各题选择最合适的答案假设桩的长度适中;12分1桩顶的最大冲击加速度范围是;A.50~500m/s2；B.500~5000m/s2；C.5000~50000m/s2;2桩顶的最大质点运动速度范围是;A.~m/s；B.~m/s；C.~m/s;3桩身的最大压应变范围是;A.1.0×10-6~×10-5；； C. ×10-4~×10-34桩顶的最大动位移范围是;A.2~6mmB.6~8mm；C.18~50mm;5在桩顶下对称安装的加速度传感器和对称安装的工具式力传感器对锤击偏心的敏感程度是;A.加速度信号对偏心最敏感；B.力信号对偏心最敏感；C.加速度和力信号对偏心同样敏感;6两根材料和阻抗相同的弹性杆,短杆长度为L1,长杆长度为L2,且L2>>L1;短杆以速度V0撞击处于静止状态的长杆;则在长杆中传播的压力脉冲波长为;； B.2L1；；D2L2;1、有一砼桩,分别采用高应变、低应变和超声波三种方法进行检测,其中以 A 测出的桩身波速最小;A.高应变法B.低应变法C.超声法2、高应变测桩时,常用桩身完整性系数β值判别桩身质量,这里β的物理意义是 C ;A.传感器安装截面与被测截面的面积比；B.上部完整截面与被测截面阻抗比；C.被测截面与上部完整截面的阻抗比;3、高应变测桩时得出一组力——时间曲线和一组速度——时间曲线,这里的速度是指 C ;A.应力波在桩内的传播速度B.桩底处质点运动速度C.传感器安装截面处的质点运动速度4、有一根预制砼桩,采用锤击法施工,桩尖需穿透一密实砂层进入软粘土层,在穿透的一瞬间桩身会出现： AA.较大的拉应力；B.较大的压应力；C.速度为零5、CASE法分分析桩承载力时,下列的C种桩型较为合适;A.大直径嵌岩钻孔桩；B.超长钢管桩；C.中小直径预制砼桩6、高应变测桩时,若测出的力一时间曲线出现高频振荡波,这说明 B ;A.桩顶有塑性变形；B.传感器已松动；C.桩身已断裂7、实测曲线拟合法得出的某根桩的承载力称为 C ;A.承载力特征性；B.承载力标准值；C.静止阻力值8、高应变测桩时得出的“传递到桩身的锤击能量是指 C ;A.打桩锤的势能；B.势能与动能之比；C.传感器截面处的有效能量9、高应变检测时必须在桩身同一截面处,安装二只加速度传感器和二个应变传感器,且应对称布置,其主要目的是; BＡ、避免其中一只传感器损坏,而采集不到数据B、减小偏心锤击的影响C、避免单只传感器处,因桩身质量而影响结果10、对一根桩端处在粘土层中的摩擦桩,当桩顶受到锤击的冲击后,则 B ;A.桩端附近桩身锤击压力大于桩顶处；B.桩端处的锤击压应力小于桩顶处；C.桩端与桩顶处应力相等;三、是非题正确的打“√”,错误的打“×”;20分（1）高应变试验和竖向抗压静载试验一样,理应要求最大锤击力超过单桩承载力特征值的2倍;（2）和低应变反射波一样,凯司法桩身完整性系数β的计算属纯理论公式,即使对等截面均匀桩也需对土阻力进行假定,因此计算结果也为估算值;（3）环型应变式力传感器安装必须紧贴于桩侧表面;（4）桩顶向下的最大动位移和向下的最大质点运动速度在时间上是对应的;（5）一根完全自由的半无限长等阻抗杆,一端施加轴向冲击后,在任意时刻和部位,上行波恒等于零;（6）高应变传感器的低频特性与高频特性同样重要;（7）对测试波形的正确性判读比实测曲线拟合法更重要;（8）一根长度为20m的灌注桩,动测桩顶最大动位移为7.0mm,残余沉降贯入度为2.5mm;实测曲线拟合时可取各单元土模型的最大弹性位移值s q为~6.0mm;（9）桩顶锤击力是通过测点处环型应变式力传感器直接测定的;（10）当锤击不存在偏心时,桩头被打烂大都是由于拉应力过大造成的;（11）预制桩接头存在缝隙,则按高应变实测速度波形的峰－峰值确定的一维桩身波速偏低;（12）在建筑基桩检测技术规范JGJ106中,规定高应变法不能检测嵌岩桩的承载力;1、CASE法把桩视为一维弹性杆件; √2、CASE阻尼系数JC值与桩端土颗粒大小有关,颗粒越大,则JC值也越大; ×3、在高应变曲线拟合法分析后,可分别得出桩的侧阻力和端阻力,此时的侧阻力可作为该桩的上拔承载力; ×4、由实测曲线拟合法得到的桩贯入度应与试验时实测的贯入度基本一致; √5、一般地讲,低应变能测出桩的深部缺陷,而高应变只能测出桩的浅部缺陷; ×6、当实测的力波和速度波峰值相差较大时,应首先使两个峰值调整在重合位置; ×7、高应变检测承载力时,采集的波形中应有明显的桩端反射波出现;√8、采用实测曲线拟合法时,只要拟合得出的曲线与相应实测曲线吻合,则拟合得出的承载力值应是唯一的; ×9、在曲线拟合时,若拟合得出的力——时间曲线在2L/C附近出现高频振荡,则说明拟合给定的阻尼系数偏小或桩的总土阻力偏高;√10、为保证拟合分析所需的数据,曲线采样长度F—t曲线和v—t曲线应从传感器受到冲击信号to时起,到to＋2L/c时止;×四、问答题共30分,每题10分2.高应变试验采用锤低击原则的目的是什么4分3.若排除锤击偏心、桩头开裂等因素,规定混凝土桩高应变实测的力和速度曲线第一峰比例失调情况不能进行调整的理由是什么4分4.某根桩桩长L=60m,桩身波速等于c=4000m/s;高应变试验时采样频率为20kHz,采样点数为1024,荷载上升沿宽度为2ms;问采用波形拟合法分析承载力时有何问题4分5.某一根桩的低应变测试波形反映出缺陷很明显,但高应变测试波形反映出的缺陷程度较轻微,问这根桩的桩身存在何种缺陷4分6.请指出图7a、图7b和图7c三个高应变实测波形各自反映出的桩的承载性状;三个波形中哪个或哪几个波形适用于建筑基桩检测技术规范JGJ106第9.4.9条给出的凯司法公式又称RSP法计算承载力;如果不适用RSP法,你认为更适合采用凯司的哪种子方法6分7.按图7a、图7b和图7c三个波形分别粗略说明：采用波形拟合法确定承载力时,哪一大致时间段的曲线拟合质量最为重要注：可用“2L/c以前”、“2L/c以后”、“2L/c附近”等词说明而不给出时间范围6分8.用应力波理论解释长度适中的混凝土预制桩打桩时桩身破损的原因及破损出现的大致部位;6分9、如何判定高应变测桩所采集的力和速度波形的优劣五、曲线判断题15分每题3分。
高应变动力试桩理论考核试题(共95张PPT)可修改文字
第12页，共95页。
❖ 正确答案为B ❖ 题典：此题考察上、下行波的计算
Fd 12(FmZVm)
Fu 12(FmZVm)
m
Stoe取值较稳定，若Stoe不在上述范围内，则Jt或Rut应适当调整。
A：信号严重失真，力被放大
9、在曲线拟合分析法中，下列哪些调整措施会使分析计算的承载力结果增大？
分析F，ZV曲线上峰值差异的原因
D、桩较长时，冲击脉冲持续时间长，连续的施打使压应力反复叠加造成桩身中下部受压破坏
B、预计桩端进入硬土层时进行测试
于保守
❖ C、RMN法适用于上升沿tr短，Quake值较大的桩 ❖ D、RMX法适用于Quake值较小、土阻力滞后发挥的
桩
第6页，共95页。
❖ 正确答案为A
❖ 题典：此题考察case法几种子方法的概念
❖ A：case法由于不考虑桩侧阻抗，只考虑桩端阻尼，当桩端速 度为0时，动阻力为0，此时的总阻力就是case桩的承载力
正确答案A、D、E
A．力曲线峰值明显高于速度曲线峰值
R/2的压缩波传至传感器处，使F 变大，V 变小 B、桩较长，使桩身各截面运动的不均匀性增加，冲击脉冲产生的下行压缩波覆盖的桩身范围有限，使冲击应力波经桩底反射后在桩下部产生
m 较大的静❖拉应力而使桩身破坏
D、R1在1单元中产生上行压缩波，在2单元中产生下行拉伸波，且压缩波幅值小于拉伸波幅值
波明显，F曲线不明显。
第33页，共95页。
17、软土地区长摩擦桩在施工中易导致桩身缺 陷是因为：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高应变上岗证考试试题文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
一、填空题（20分，每题2分）
1、高应变测桩时，若遇到桩身某截面有缩颈或断裂，则会产生上行拉伸波；若桩侧某部位上阻力明显增大，会产生上行压缩。
2、高应变测桩时，应同时在桩身安装2只加速度传感器和2只应变传感器。
3、在实测曲线拟合时，一般采用力曲线或速度曲线或上行波曲线作为边界条件进行拟合。
4、目前采用的实测曲线拟合法程序中，桩的力学模型为一维连续杆模型。
5、高应变检测桩承载力时，若采用自由落锤，则锤重宜取桩预估极限承载力的1.0%－1.5%。
6、在实测曲线拟合法时，选用的土的最大弹性变形值Q不得超过相应桩单元的最大计算位移值。
7、高应变动测和低应变动测的根本区别在于：高应变测桩承载力时应使桩周土进入塑性状态，而低应变测桩只要有明显的桩底反射波形出现。
8、高应变动测中实测桩身应变值，通过F＝ε·E·A转换成力，式中E是桩身材料弹性横量，A为传感器安装处的桩身截面面积。
9、单桩垂直承载力在设计计算时应分别按桩身结构强度和地基土对桩的垂直支承力进行计算，取其小者。
10、高应变检桩分析过程中，判别桩身有严重缺陷和断桩时，β值应≤0.6。
二、选择题（20分，每题2分）
1.关于高应变检测。
请对下列各题选择最合适的答案（假设桩的长度适中）。
（12分）
（1）桩顶的最大冲击加速度范围是。
A.（50~500）m/s2；
B.（500~5000）m/s2；
C.
（5000~50000）m/s2。
（2）桩顶的最大质点运动速度范围是。
A.(0.1~0.4)m/s；
B.（0.4~0.8）m/s；
C.
（0.8~5.0）m/s。
（3）桩身的最大压应变范围是。
A.1.0×10-6~1.5×10-5；
B.1.5×10-5~1.5×10-4；
C. 1.5×10-4~1.0×10-3
（4）桩顶的最大动位移范围是。
A.（2~6）mm
B.（6~8）mm；
C.（18~50）mm。
（5）在桩顶下对称安装的加速度传感器和对称安装的工具式力传感器对锤击偏心的敏感程度是。
A.加速度信号对偏心最敏感；
B.力信号对偏心最敏感；
C.加速度和力信号对偏心同样敏感。
（6）两根材料和阻抗相同的弹性杆，短杆长度为L
1，长杆长度为L
2
，且
L
2>>L
1。
短杆以速度V
撞击处于静止状态的长杆。
则在长杆中传播的压力脉冲
波长为。
A.L
1； B.2L
1
； C.L
2
；
D2L
2。
1、有一砼桩，分别采用高应变、低应变和超声波三种方法进行检测，其中以 A 测出的桩身波速最小。
A.高应变法
B.低应变法
C.超声法
2、高应变测桩时，常用桩身完整性系数β值判别桩身质量，这里β的物理意义是 C 。
A.传感器安装截面与被测截面的面积比；
B.上部完整截面与被测截面阻抗比；
C.被测截面与上部完整截面的阻抗比。
3、高应变测桩时得出一组力——时间曲线和一组速度——时间曲线，这里的速度是指 C 。
A.应力波在桩内的传播速度
B.桩底处质点运动速度
C.传感器安装截面处的质点运动速度
4、有一根预制砼桩，采用锤击法施工，桩尖需穿透一密实砂层进入软粘土层，在穿透的一瞬间桩身会出现： A
A.较大的拉应力；
B.较大的压应力；
C.速度为零
5、CASE法分分析桩承载力时，下列的C种桩型较为合适。
A.大直径嵌岩钻孔桩；
B.超长钢管桩；
C.中小直径预制砼桩
6、高应变测桩时，若测出的力一时间曲线出现高频振荡波，这说明 B 。
A.桩顶有塑性变形；
B.传感器已松动；
C.桩身已断裂
7、实测曲线拟合法得出的某根桩的承载力称为 C 。
A.承载力特征性；
B.承载力标准值；
C.静止阻力值
8、高应变测桩时得出的“传递到桩身的锤击能量是指 C 。
A.打桩锤的势能；
B.势能与动能之比；
C.传感器截面处的有效能量
9、高应变检测时必须在桩身同一截面处，安装二只加速度传感器和二个应变传感器，且应对称布置，其主要目的是。
B
Ａ、避免其中一只传感器损坏，而采集不到数据
B、减小偏心锤击的影响
C、避免单只传感器处，因桩身质量而影响结果
10、对一根桩端处在粘土层中的摩擦桩，当桩顶受到锤击的冲击后，则
B 。
A.桩端附近桩身锤击压力大于桩顶处；
B.桩端处的锤击压应力小于桩顶处；
C.桩端与桩顶处应力相等。
三、是非题（正确的打“√”，错误的打“×”）。
（20分）
（1）高应变试验和竖向抗压静载试验一样，理应要求最大锤击力超过单桩承载力特征值的2倍。
（）
（2）和低应变反射波一样，凯司法桩身完整性系数β的计算属纯理论公式，即使对等截面均匀桩也需对土阻力进行假定，因此计算结果也为
估算值。
（）
（3）环型应变式力传感器安装必须紧贴于桩侧表面。
（）
（4）桩顶向下的最大动位移和向下的最大质点运动速度在时间上是对应的。
（）
（5）一根完全自由的半无限长等阻抗杆，一端施加轴向冲击后，在任意时刻和部位，上行波恒等于零。
（）
（6）高应变传感器的低频特性与高频特性同样重要。
（）
（7）对测试波形的正确性判读比实测曲线拟合法更重要。
（）
（8）一根长度为20m的灌注桩，动测桩顶最大动位移为7.0mm，残余沉降（贯入度）为2.5mm。
实测曲线拟合时可取各单元土模型的最大弹性
位移值（s
）为3.0~6.0mm。
（）
q
（9）桩顶锤击力是通过测点处环型应变式力传感器直接测定的。
（）（10）当锤击不存在偏心时，桩头被打烂大都是由于拉应力过大造成的。
（）
（11）预制桩接头存在缝隙，则按高应变实测速度波形的峰－峰值确定的一维桩身波速偏低。
（）
（12）在《建筑基桩检测技术规范》JGJ106中，规定高应变法不能检测嵌岩桩的承载力。
（）
1、CASE法把桩视为一维弹性杆件。
（√）
2、CASE阻尼系数JC值与桩端土颗粒大小有关，颗粒越大，则JC值也越大。
（×）
3、在高应变曲线拟合法分析后，可分别得出桩的侧阻力和端阻力，此时的侧阻力可作为该桩的上拔承载力。
（×）
4、由实测曲线拟合法得到的桩贯入度应与试验时实测的贯入度基本一致。
（√）
5、一般地讲，低应变能测出桩的深部缺陷，而高应变只能测出桩的浅部缺陷。
（×）
6、当实测的力波和速度波峰值相差较大时，应首先使两个峰值调整在重合位置。
（×）
7、高应变检测承载力时，采集的波形中应有明显的桩端反射波出现。
（√）
8、采用实测曲线拟合法时，只要拟合得出的曲线与相应实测曲线吻合，则拟
合得出的承载力值应是唯一的。
（×）
9、在曲线拟合时，若拟合得出的力——时间曲线在2L/C附近出现高频振荡，
则说明拟合给定的阻尼系数偏小(或桩的总土阻力偏高)。
（√）
10、为保证拟合分析所需的数据，曲线采样长度（F—t曲线和v—t曲线）应
从传感器受到冲击信号to时起，到to＋2L/c时止。
（×）
四、问答题（共30分，每题10分）
2.高应变试验采用锤低击原则的目的是什么？（4分）
3.若排除锤击偏心、桩头开裂等因素，规定混凝土桩高应变实测的力和速度曲
线第一峰比例失调情况不能进行调整的理由是什么？（4分）
4.某根桩桩长L=60m，桩身波速等于c=4000m/s。
高应变试验时采样频率为
20kHz，采样点数为1024，荷载上升沿宽度为2ms。
问采用波形拟合法分析承载力时有何问题？（4分）
5.某一根桩的低应变测试波形反映出缺陷很明显，但高应变测试波形反映出的
缺陷程度较轻微，问这根桩的桩身存在何种缺陷？（4分）
6.请指出图7（a）、图7（b）和图7（c）三个高应变实测波形各自反映出的
桩的承载性状。
三个波形中哪个（或哪几个）波形适用于《建筑基桩检测技术规范》JGJ106第9.4.9条给出的凯司法公式（又称RSP法）计算承载力。
如果不适用RSP法，你认为更适合采用凯司的哪种子方法？（6分）
7.按图7（a）、图7（b）和图7（c）三个波形分别粗略说明：采用波形拟合
法确定承载力时，哪一大致时间段的曲线拟合质量最为重要（注：可用“2L/c以前”、“2L/c以后”、“2L/c附近”等词说明而不给出时间范围）？（6分）
8.用应力波理论解释长度适中的混凝土预制桩打桩时桩身破损的原因及破损出
现的大致部位。
（6分）
9、如何判定高应变测桩所采集的力和速度波形的优劣？
五、曲线判断题（15分）（每题3分）。
