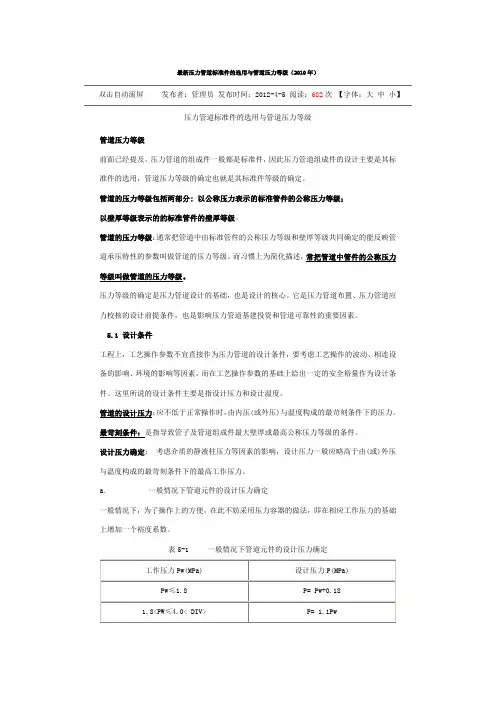

压力管道标准件的选用与管道压力等级

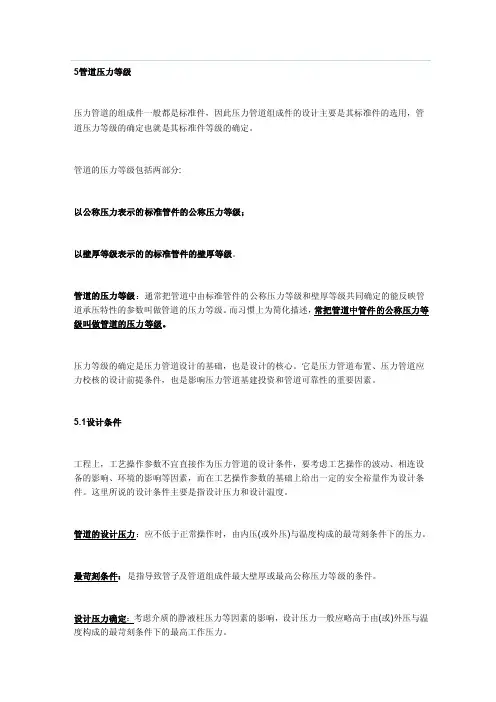

管道压力等级
前面已经提及，压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。
管道的压力等级包括两部分: 以公称压力表示的标准管件的公称压力等级；
以壁厚等级表示的的标准管件的壁厚等级。
管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。
压力等级的确定是压力管道设计的基础，也是设计的核心。它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。
设计条件
工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。这里所说的设计条件主要是指设计压力和设计温度。
管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。
设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。
a. 一般情况下管道元件的设计压力确定
一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。
表5-1 一般情况下管道元件的设计压力确定
工作压力Pw(MPa) 设计压力P(MPa)
Pw≤P= Pw+
Pw> P= Pw
※当按该原则确定的设计压力会引起管道压力等级变化时，应判断该工作压力是否就是由内压(或外压)与温度构成的最苛刻条件下的最高工作压力，如果是，在报请有关技术负责人批准的情况下，设计压力可取此时的最高工作压力，而不加系数。
b. 管道中有安全泄压装置时，
管道中有安全泄压装置时预示着该管道在运行过程中有出现超出其正常操作压力的可能。设置安全泄压装置(如安全阀、爆破片等)的目的，就是在系统中出现超出其正常操作压力的情况时，能将压力自动释放而使设备、管道等系统的硬件得到保护。此时管道的设计压力应不低于安全泄压装置的设定压力。
c. 管道中有高扬程的泵
对于高扬程的泵，尤其是往复泵，在开始启动的短时间内，往往会在第一道切断阀之前的管道和泵内产生一个较高的封闭压力，有时这个封闭压力会达到一个很大的值。此时泵的出口管道，其设计压力应取泵的最大封闭压力值。
d. 真空系统
真空系统管道承受的压力就是其外部的大气压力，故其设计压力应取外压；
e. 与塔或容器等设备相连的管道
与塔或容器等设备相连的管道其设计压力应不低于所连设备的设计压力。当管道内有较高的液体液柱时，还应考虑该液体静压头的影响。事实上，对于管道来说，其受力要比设备复杂，这是因为它除受介质载荷之外，还往往遭受到由于管道的热胀冷缩而产生的管系力等。因此，管道的设计压力一般应不低于设备的设计压力。
5.1.2设计温度
管道的设计温度:应不低于正常操作时，由内压（或外压）与温度构成的最苛刻条件下的温度。
最苛刻条件指导致管子及管道组成件最大壁厚、最高公称压力等级或最高材料等级的条件。设计温度的确定:考虑环境、隔热、操作稳定性等因素的影响，设计温度应略高于由内压(或外压)与温度构成的最苛刻条件下的最高工作温度。
a. 一般情况下管道元件的设计温度确定
一般情况下为了操作上的方便，在此不妨也采用压力容器的做法，在相应工作温度的基础上
增加一个裕度系数（除法兰和螺栓以外）。
法兰、垫片的设计温度不低于最高工作温度的90％；
螺栓、螺母的设计温度应不低于最高工作温度的80％。
b. 夹套或外伴热管道
对于夹套或外伴热的管道当工艺介质温度高于伴热介质温度时，其设计温度按上表选取；当工艺介质温度低于伴热介质温度时，对夹套伴热取伴热介质温度为设计温度，而对外伴热则取伴热介质温度减10℃与工艺介质温度二者的较大值为设计温度；
c.安全泄压管道
安全泄压管道取排放时可能出现的最高或最低温度为设计温度；
表5－2 一般情况下管道元件的设计温度确定
工作温度Tw(℃) 设计温度T(℃)
-20
15
Tw>350 T= Tw+(5～15)
※当按该原则确定的设计温度会引起管道压力等级或材料变化时，应判断该工作温度是否就是由内压(或外压)与温度构成的最苛刻条件下的最高工作温度，如果是，在报请有关技术负责人批准的情况下，设计温度可取此时的最高工作温度，而不加系数。
d蒸汽吹扫的管道
采用蒸汽吹扫的管道当介质温度高于吹扫蒸汽的温度时，则按介质温度根据上表确定其设计温度。当介质温度低于吹扫蒸汽温度时，应视具体情况而定。例如，按介质温度选取的管道及其元件不能承受吹扫介质的条件时，应适当提高等级以适应吹扫介质条件。
f. 多种工况下工作的管道
同一根管道，如果在两种或两种以上工况条件下工作时，其设计温度应取与内压(或外压)构成的最苛刻条件下的最高工作温度，并对其它工况进行校核。
f. 临氢管道
临氢操作的管道，在查Nelson曲线时，应取设计温度再加30～50℃作为查曲线的温度参数值。这是因为Nelson曲线为统计值，在邻近曲线下方选材时而出现氢损伤的实例也曾发生过；
g. 带衬里的管道
带隔热耐磨衬里的管道，其金属部分的管道设计温度应经计算或实测确定。一般情况下，宜取250℃作为设计温度；
h. 管系应力计算时
在进行有弹簧支架的管系应力计算时，宜取介质的正常工作温度作为计算参数。
影响管道压力等级确定的因素
除了上述的设计温度和设计压力是管道压力等级确定的基本参数外，还有一些其它因素也将影响到管道压力等级的确定。
5.2.1应用标准体系
不同的标准体系，其公称压力等级系列是不同的，对应的温度-压力表也不相同。或者说，相同的设计条件，而选用不同的应用标准，其公称压力等级是不同的。因此，在确定管道公称压力等级之前，应首先确定其应用标准体系。
5.2.2材料
不同的材料，其机械性能是不同的，那么它们在标准中的温度-压力表上的对应值也是不相同的。因此在确定管道的公称压力之前应首先确定管道及其元件的材料。材料的选用是由设计温度、设计压力和操作介质确定的。
管道中各元件的材料标准往往是不同的，一般情况下，管子用管材，法兰
用锻材，而阀门多用铸材。无论用什么材料标准，它们都应该是同等级的材料，即具有对操作条件的同等适应性和等强度；注意管材、板材、棒材、铸材的配伍。
5.2.3操作介质
一般情况下，管道的公称压力在对应温度下的许用压力不得超出其设计压力。
对由于管子及其元件失效而将造成严重危害或易于产生重大事故的介质，在考虑其公称压力等级时，不应仅仅按温度-压力表来确定，应适当提高其公称压力等级，即提高其安全可靠系数。SH3059、SYJ1064标准对此都有详细的规定，例如：
对输送剧毒介质的管道，当采用SH标准体系时，无论介质的操作压力是多少，其公称压力等级应不低于；当采用JB标准体系时，应不低于；
对输送氢气、氨气、液态烃等介质的管道，当采用SH标准体系时，无论介质的操作压力是多少，其最低公称压力等级应不低于，当采用JB标准体系时，应不低于；
对输送一般可燃介质的管道，当采用SH标准体系时，其公称压力等级应不低于，当采用JB 标准体系时，应不低于。
5.2.4介质温度及管系附加力
许多法兰标准都给出这样一个注释:其温度-压力表的对应值是指法兰不受冲击载荷的对应值。事实上，法兰遭受外部管道给予的弯曲、振动、温度循环等附加载荷时，都将影响其密封性，甚至影响到强度的可靠性，此时应将这些外部载荷折算成当量介质压力来确定管道所需的公称压力。
给予法兰的弯曲载荷主要是由管系的热胀冷缩引起的。一般情况下，对于等级的法兰，当其工作温度大于200℃时，或及以上等级的法兰在工作温度大于400℃时，均应考虑管系对法兰产生的附加载荷的影响，否则应提高管系的公称压力等级。
影晌壁厚等级确定的因素
5.3.1材料的许用应力
材料的许用应力是指材料的强度指标除以相应的安全系数而得到的值。材料的机械性能指标有屈服极限、强度极限、蠕变极限、疲劳极限等，这些指标分别反映了不同状态下失效的极限值。为了保证管道运行中的强度可靠，常将管道元件中的应力限制在各强度指标下某一值，该数值即为许用应力。当管道元件中的应力超过其许用应力值时，就认为其强度已不能得到保证。因此说，材料的许用应力是确定管道壁厚等级的基本参数。
不同的设计标准，选取材料的许用应力值是不同的。对压力管道来说，国内的设计标准是按GB150《钢制压力容器》确定的许用应力值，ASTM材料则是取按ANSI 《Process Piping》标准确定的许用应力值。
5.3.2腐蚀余量
腐蚀余量是考虑因介质对管道的腐蚀而造成的管道壁厚减薄，从而增加的管道壁厚值。它的大小直接影响到管道壁厚的取值，或者说直接影响到壁厚等级的确定。
目前我国尚没有一套有关各种腐蚀介质在不同条件下对各种材料的腐蚀速率数据，因此，工程上大多数情况下仍是凭经验来确定其腐蚀余量的。许多国内外的工程公司或设计院通常都将腐蚀余量分为如下四级:
a.无腐蚀余量。对一般的不锈钢管道多取该值；
b.1.6mm腐蚀余量。对于腐蚀不严重的碳素钢和铬钼钢多取该值；
c.3.2mm腐蚀余量。对于腐蚀比较严重的碳素钢和铬钼钢管道多取该值；
d.加强级(大于腐蚀余量。对于有固体颗粒冲刷等特殊情况下的管道，根据实际情况确定其具体值。.
5.3.3管子及其元件的制造壁厚偏差
管子及其元件在制造过程中，相对于其公称壁厚(或者叫理论壁厚)都会有正、负偏差，因此
在确定管子及其元件公称壁厚时一定要考虑可能出现的负偏差值。各种钢管标准中规定的负偏差值是不完全相同的，GB/T8163《流体输送用无缝钢管》、GB/T14976《流体输送用不锈钢无缝钢管》规定的壁厚偏差值如下：
表5－3 常用标准的壁厚偏差值
材料标准壁厚（mm）偏差值（％）
GB/T8163 ≤20 +15，-10，+12，-5，-10
GB/T14976
<15
≥15
+15，
+20，-15
5.3.4焊缝系数
金属焊接过程，实质上是一个冶金过程，其组织带有明显的铸造组织特征。一般情况下，铸造组织缺陷较多，材料性能也有所下降。对于有纵焊缝和螺旋焊缝的焊接管子及其元件，相对于无缝管子及其元件来说，工程上常给它一个强度降低系数(即焊缝系数)，以衡量其机械性能下降的程度。其焊缝系数的取值见表5-4
表5-4 焊接钢管的焊缝系数
序号焊接方法接头形式焊缝型式检验型式焊缝系数
1 锻焊对焊直线按标准要求
2 电阻焊对焊直线或螺旋形按标准要求
3 电弧焊单面对焊直线或螺旋形
无RT
10%RT
100%RT 双面对焊直线或螺旋形
无RT
10%RT
100%RT
RT 射线探伤
5.3.5设计寿命
a. 设计寿命与压力管道的腐蚀余量有关。
对于均匀腐蚀来说，当知道其年腐蚀速率后，根据预定的设计寿命，就很容易算出其应取的腐蚀余量了。
b. 设计寿命还与交变应力作用的荷载变化次数、氢损伤的孕育时间、断裂因子的扩展
期等影响因素有关，
c. 与压力管道的一次性投资、资金代尝期和技术更新周期有关。
d. 美国一杂志上推荐的设计使用寿命为:碳钢为5年；铬钼钢和不锈钢为10年。
SH3059标准规定的设计寿命为15年。
国外的一些工程公司对总承包项目规定一般为10年；非总包项目一般为15年，以便从中获取较大的利润。
常用压力管道器材的设计标准
1) GB50316-2000《工业金属管道设计规范》；
2) GB50251-94《输气管道工程设计规范》；
3) GB50253-94《输油管道工程设计规范》；
4) GB50028-93《城镇燃气设计规范》(1998年版)(2002年局部修订条文)；
5) GB50030-91《氧气站设计规范》；
6) SH3059-2001《石油化工管道设计器材选用通则》；
7) SH3064-1994《石油化工钢制通用阀门选用、检验及验收》；
8) HG/T20646《化工装置管道材料设计规定》。
~
管道压力等级
前面已经提及，压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。
管道的压力等级包括两部分: 以公称压力表示的标准管件的公称压力等级；
以壁厚等级表示的的标准管件的壁厚等级。
管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。
压力等级的确定是压力管道设计的基础，也是设计的核心。它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。
设计条件
工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。这里所说的设计条件主要是指设计压力和设计温度。
管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。
设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。
a. 一般情况下管道元件的设计压力确定
一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。
表5-1 一般情况下管道元件的设计压力确定
工作压力Pw(MPa) 设计压力P(MPa)
Pw≤P= Pw+
Pw> P= Pw
※当按该原则确定的设计压力会引起管道压力等级变化时，应判断该工作压力是否就是由内压(或外压)与温度构成的最苛刻条件下的最高工作压力，如果是，在报请有关技术负责人批准的情况下，设计压力可取此时的最高工作压力，而不加系数。
b. 管道中有安全泄压装置时，
管道中有安全泄压装置时预示着该管道在运行过程中有出现超出其正常操作压力的可能。设置安全泄压装置(如安全阀、爆破片等)的目的，就是在系统中出现超出其正常操作压力的情况时，能将压力自动释放而使设备、管道等系统的硬件得到保护。此时管道的设计压力应不低于安全泄压装置的设定压力。
c. 管道中有高扬程的泵
对于高扬程的泵，尤其是往复泵，在开始启动的短时间内，往往会在第一道切断阀之前的管道和泵内产生一个较高的封闭压力，有时这个封闭压力会达到一个很大的值。此时泵的出口管道，其设计压力应取泵的最大封闭压力值。
d. 真空系统
真空系统管道承受的压力就是其外部的大气压力，故其设计压力应取外压；
e. 与塔或容器等设备相连的管道
与塔或容器等设备相连的管道其设计压力应不低于所连设备的设计压力。当管道内有较高的液体
液柱时，还应考虑该液体静压头的影响。事实上，对于管道来说，其受力要比设备复杂，这是因为它除受介质载荷之外，还往往遭受到由于管道的热胀冷缩而产生的管系力等。因此，管道的设计压力一般应不低于设备的设计压力。
5.1.2设计温度
管道的设计温度:应不低于正常操作时，由内压（或外压）与温度构成的最苛刻条件下的温度。最苛刻条件指导致管子及管道组成件最大壁厚、最高公称压力等级或最高材料等级的条件。
设计温度的确定:考虑环境、隔热、操作稳定性等因素的影响，设计温度应略高于由内压(或外压)与温度构成的最苛刻条件下的最高工作温度。
a. 一般情况下管道元件的设计温度确定
一般情况下为了操作上的方便，在此不妨也采用压力容器的做法，在相应工作温度的基础上增加一个裕度系数（除法兰和螺栓以外）。
法兰、垫片的设计温度不低于最高工作温度的90％；
螺栓、螺母的设计温度应不低于最高工作温度的80％。
b. 夹套或外伴热管道
对于夹套或外伴热的管道当工艺介质温度高于伴热介质温度时，其设计温度按上表选取；当工艺介质温度低于伴热介质温度时，对夹套伴热取伴热介质温度为设计温度，而对外伴热则取伴热介质温度减10℃与工艺介质温度二者的较大值为设计温度；
c.安全泄压管道
安全泄压管道取排放时可能出现的最高或最低温度为设计温度；
表5－2 一般情况下管道元件的设计温度确定
工作温度Tw(℃) 设计温度T(℃)
-20
15
Tw>350 T= Tw+(5～15)
※当按该原则确定的设计温度会引起管道压力等级或材料变化时，应判断该工作温度是否就是由内压(或外压)与温度构成的最苛刻条件下的最高工作温度，如果是，在报请有关技术负责人批准的情况下，设计温度可取此时的最高工作温度，而不加系数。
d蒸汽吹扫的管道
采用蒸汽吹扫的管道当介质温度高于吹扫蒸汽的温度时，则按介质温度根据上表确定其设计温
度。当介质温度低于吹扫蒸汽温度时，应视具体情况而定。例如，按介质温度选取的管道及其元件不能承受吹扫介质的条件时，应适当提高等级以适应吹扫介质条件。
f. 多种工况下工作的管道
同一根管道，如果在两种或两种以上工况条件下工作时，其设计温度应取与内压(或外压)构成的最苛刻条件下的最高工作温度，并对其它工况进行校核。
f. 临氢管道
临氢操作的管道，在查Nelson曲线时，应取设计温度再加30～50℃作为查曲线的温度参数值。这是因为Nelson曲线为统计值，在邻近曲线下方选材时而出现氢损伤的实例也曾发生过；
g. 带衬里的管道
带隔热耐磨衬里的管道，其金属部分的管道设计温度应经计算或实测确定。一般情况下，宜取250℃作为设计温度；
h. 管系应力计算时
在进行有弹簧支架的管系应力计算时，宜取介质的正常工作温度作为计算参数。
影响管道压力等级确定的因素
除了上述的设计温度和设计压力是管道压力等级确定的基本参数外，还有一些其它因素也将影响到管道压力等级的确定。
5.2.1应用标准体系
不同的标准体系，其公称压力等级系列是不同的，对应的温度-压力表也不相同。或者说，相同的设计条件，而选用不同的应用标准，其公称压力等级是不同的。因此，在确定管道公称压力等级之前，应首先确定其应用标准体系。
5.2.2材料
不同的材料，其机械性能是不同的，那么它们在标准中的温度-压力表上的对应值也是不相同的。因此在确定管道的公称压力之前应首先确定管道及其元件的材料。材料的选用是由设计温度、设计压力和操作介质确定的。
管道中各元件的材料标准往往是不同的，一般情况下，管子用管材，法兰
用锻材，而阀门多用铸材。无论用什么材料标准，它们都应该是同等级的材料，即具有对操作条件的同等适应性和等强度；注意管材、板材、棒材、铸材的配伍。
5.2.3操作介质
一般情况下，管道的公称压力在对应温度下的许用压力不得超出其设计压力。
对由于管子及其元件失效而将造成严重危害或易于产生重大事故的介质，在考虑其公称压力等级
时，不应仅仅按温度-压力表来确定，应适当提高其公称压力等级，即提高其安全可靠系数。SH3059、SYJ1064标准对此都有详细的规定，例如：
对输送剧毒介质的管道，当采用SH标准体系时，无论介质的操作压力是多少，其公称压力等级应不低于；当采用JB标准体系时，应不低于；
对输送氢气、氨气、液态烃等介质的管道，当采用SH标准体系时，无论介质的操作压力是多少，其最低公称压力等级应不低于，当采用JB标准体系时，应不低于；
对输送一般可燃介质的管道，当采用SH标准体系时，其公称压力等级应不低于，当采用JB标准体系时，应不低于。
5.2.4介质温度及管系附加力
许多法兰标准都给出这样一个注释:其温度-压力表的对应值是指法兰不受冲击载荷的对应值。事实上，法兰遭受外部管道给予的弯曲、振动、温度循环等附加载荷时，都将影响其密封性，甚至影响到强度的可靠性，此时应将这些外部载荷折算成当量介质压力来确定管道所需的公称压力。给予法兰的弯曲载荷主要是由管系的热胀冷缩引起的。一般情况下，对于等级的法兰，当其工作温度大于200℃时，或及以上等级的法兰在工作温度大于400℃时，均应考虑管系对法兰产生的附加载荷的影响，否则应提高管系的公称压力等级。
影晌壁厚等级确定的因素
5.3.1材料的许用应力
材料的许用应力是指材料的强度指标除以相应的安全系数而得到的值。材料的机械性能指标有屈服极限、强度极限、蠕变极限、疲劳极限等，这些指标分别反映了不同状态下失效的极限值。为了保证管道运行中的强度可靠，常将管道元件中的应力限制在各强度指标下某一值，该数值即为许用应力。当管道元件中的应力超过其许用应力值时，就认为其强度已不能得到保证。因此说，材料的许用应力是确定管道壁厚等级的基本参数。
不同的设计标准，选取材料的许用应力值是不同的。对压力管道来说，国内的设计标准是按GB150《钢制压力容器》确定的许用应力值，ASTM材料则是取按ANSI 《Process Piping》标准确定的许用应力值。
5.3.2腐蚀余量
腐蚀余量是考虑因介质对管道的腐蚀而造成的管道壁厚减薄，从而增加的管道壁厚值。它的大小直接影响到管道壁厚的取值，或者说直接影响到壁厚等级的确定。
目前我国尚没有一套有关各种腐蚀介质在不同条件下对各种材料的腐蚀速率数据，因此，工程上大多数情况下仍是凭经验来确定其腐蚀余量的。许多国内外的工程公司或设计院通常都将腐蚀余
量分为如下四级:
a.无腐蚀余量。对一般的不锈钢管道多取该值；
b.1.6mm腐蚀余量。对于腐蚀不严重的碳素钢和铬钼钢多取该值；
c.3.2mm腐蚀余量。对于腐蚀比较严重的碳素钢和铬钼钢管道多取该值；
d.加强级(大于腐蚀余量。对于有固体颗粒冲刷等特殊情况下的管道，根据实际情况确定其具体值。.
5.3.3管子及其元件的制造壁厚偏差
管子及其元件在制造过程中，相对于其公称壁厚(或者叫理论壁厚)都会有正、负偏差，因此在确定管子及其元件公称壁厚时一定要考虑可能出现的负偏差值。各种钢管标准中规定的负偏差值是不完全相同的，GB/T8163《流体输送用无缝钢管》、GB/T14976《流体输送用不锈钢无缝钢管》规定的壁厚偏差值如下：
表5－3 常用标准的壁厚偏差值
材料标准壁厚（mm）偏差值（％）
GB/T8163 ≤20 +15，-10，+12，-5，-10
GB/T14976
<15
≥15
+15，
+20，-15
5.3.4焊缝系数
金属焊接过程，实质上是一个冶金过程，其组织带有明显的铸造组织特征。一般情况下，铸造组织缺陷较多，材料性能也有所下降。对于有纵焊缝和螺旋焊缝的焊接管子及其元件，相对于无缝管子及其元件来说，工程上常给它一个强度降低系数(即焊缝系数)，以衡量其机械性能下降的程度。其焊缝系数的取值见表5-4
表5-4 焊接钢管的焊缝系数
序号焊接方法接头形式焊缝型式检验型式焊缝系数
1 锻焊对焊直线按标准要求
2 电阻焊对焊直线或螺旋形按标准要求
3 电弧焊单面对焊直线或螺旋形
无RT
10%RT
100%RT 双面对焊直线或螺旋形无RT
10%RT
100%RT
RT 射线探伤
5.3.5设计寿命
a. 设计寿命与压力管道的腐蚀余量有关。
对于均匀腐蚀来说，当知道其年腐蚀速率后，根据预定的设计寿命，就很容易算出其应取的腐蚀余量了。
b. 设计寿命还与交变应力作用的荷载变化次数、氢损伤的孕育时间、断裂因子的扩展期等影响因素有关，
c. 与压力管道的一次性投资、资金代尝期和技术更新周期有关。
d. 美国一杂志上推荐的设计使用寿命为:碳钢为5年；铬钼钢和不锈钢为10年。
SH3059标准规定的设计寿命为15年。
国外的一些工程公司对总承包项目规定一般为10年；非总包项目一般为15年，以便从中获取较大的利润。
常用压力管道器材的设计标准
1) GB50316-2000《工业金属管道设计规范》；
2) GB50251-94《输气管道工程设计规范》；
3) GB50253-94《输油管道工程设计规范》；
4) GB50028-93《城镇燃气设计规范》(1998年版)(2002年局部修订条文)；
5) GB50030-91《氧气站设计规范》；
6) SH3059-2001《石油化工管道设计器材选用通则》；
7) SH3064-1994《石油化工钢制通用阀门选用、检验及验收》；
8) HG/T20646《化工装置管道材料设计规定》。
压力管道类别、级别划分
压力管道设计类别、级别划分 摘自国家质量监督检验检疫总局（ TSG 特种设备技术规范） TSG R1001-2008 《压力管道压力管道设计许可规则》， 发布： 2008 年 1 月 8 日，实施： 2008 年 4 月 30 日(简称新规则 )； 1.附件 B 压力管道类别、级别 B1 GA 类(长输管道 )长输 (油气 )管道是指产地、储存库、使用单位之间的用于输送 商品介质的管道，划分为 GA1 级和 GA2 级。 B1.1GAl 级 符合下列条件之一的长输管道为GA1 级： (1)输送有毒、可燃、易爆气体介质，最高工作压力大于 4.0MPa 的长输管道； (2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km 的长输管道。 B1.2 GA2 级: GA1 级以外的长输 (油气 )管道为 GA2 级。 B2 GB 类 (公用管道 ) 公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道， 划分为 GBl 级和 GB2 级。 B2.1 GBl 级城镇燃气管道。 B2.2 GB2 级城镇热力管道。
B3 GC 类 (工业管道 ) 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为 GCl 级、 GC2 级、 GC3 级。 B3.1 GCl 级 符合下列条件之一的工业管道为GC1 级： (1)输送 GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危 害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管 道； (2)输送 GB 50160－1999《石油化工企业设计防火规范》及GB 50016－ 2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃 )，并且设计压力大于或者等于 4.0MPa 的管道； (3)输送流体介质并且设计压力大于或者等于 10.0MPa，或者设计压力大于或者等 于 4.0MPa，并且设计温度大于或者等于 400℃的管道。 B3.2 GC2 级 除本规定 B3.3 规定的 GC3 级管道外，介质毒性危害程度、火灾危险性 (可燃性 )、设计压力和设计温度小于 B3.1 规定的 GCl 级管道。 B3.3 GC3 级输送无毒、非可燃流体介质，设计压力小于或者等于 1.0MPa，并且设计温度大于－ 20 ℃但是小于 185 ℃的管道。 B4 GD 类(动力管道 )
工业管道等级如何划分
工业管道等级如何划分 压力管道设计类别、级别划分 摘自国家质量监督检验检疫总局（ TSG 特种设备技术规范） TSG R1001-2008 《压力管道压力管道设计许可规则》， 发布： 2008 年 1 月 8 日，实施： 2008 年 4 月 30 日 (简称新规则 )； 1.附件 B 压力管道类别、级别 B1 GA 类(长输管道 ) 长输 (油气 )管道是指产地、储存库、使用单位之间的用于输送商品介质的管道， 划分为 GA1 级和 GA2 级。 B1.1 GAl 级 符合下列条件之一的长输管道为 GA1 级： (1) 输送有毒、可燃、易爆气体介质，最高工作压力大于 4.0MPa 的长输管道； (2)
输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于 6.4MPa ，并且输送距离 (指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km 的长输管道。 B1.2 GA2 级 : GA1 级以外的长输 (油气 )管道为 GA2 级。 B2 GB 类(公用管道 ) 公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道， 划分为 GBl 级和 GB2 级。 B2.1 GBl 级 城镇燃气管道。 B2.2 GB2 级 城镇热力管道。 B3
GC 类(工业管道 ) 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl 级、 GC2 级、 GC3 级。 B3.1 GCl 级 符合下列条件之一的工业管道为GC1 级： (1) 输送 GB 5044 — 85 《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管 道； (2) 输送 GB 50160 － 1999《石油化工企业设计防火规范》及 GB 50016 －2006 《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃 )，并且设计压力大于或者等于 4.0MPa 的管道； (3) 输送流体介质并且设计压力大于或者等于10.0MPa ，或者设计压力大于或者等
高压中压低压管道的划分
风管系统按其系统的工作压力（P）划分为三个类别： P≤500Pa为低压系统 500Pa＜P≤1500Pa为中压系统 P＞1500 Pa为高压系统 压力容器的压力等级和品种划分 一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下： 1.低压(代号L)0.1MPa≤P＜1.6MPa 2.中压(代号M)1.6MPa≤P＜10MPa 3.高压(代号H)10MPa≤P＜100MPa 4.超高压(代号U)P≥100MPa 参考：压力容器安全技术监察规程 压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可 燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm 的管道。 工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。其中GC1 级安全等级最高； GC3 级安全等级最低。 4.1 符合下列条件之一的工业压力管道为GC1 级：
4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道： a)极度危害介质（但苯除外）； b)高度危害气体介质（包括苯）； c)工作温度高于标准沸点的高度危害液体介质。 4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa 的管道： a)甲、乙类可燃气体； b)甲类可燃液体（包括液化烃）。 4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于 4.0MPa 且设计温度高于或等于400℃的管道。 4.2 符合下列条件的工业压力管道为GC2 级： 除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和 设计温度低于4.1 条规定（GC1 级）的管道。 4.3 符合下列条件的工业压力管道为GC3 级： 输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高 于+186℃的管道。 4.4 涉及毒性或可燃性不同的混合介质时，应按其中毒性或可燃性危害程度最大的介质考
压力管道级别划分示意图
公称直径≥1000 距离（≥1000km ） 0 GA1甲级 0 10.0GA1甲级 (设计压力≥10.0Mpa) 压力管道级别划分示意图 一、GA 类[长输（油气）管道] 长输（油气）管道是指在产地、储存库、使用单位之间的用于输送（油气）商品介质的管道，划分人GA1级和GA2级。 （一） GA1级分为GA1甲级、GA1乙级 1、 GA1甲级 （1）输送有毒、可燃、易爆气体或者液体介质的管道 （2）输送有毒、可燃、易爆气体或者液体介质的管道
2、GA1乙级 （1）输送有毒、可燃、易爆气体介质的管道 10.0Mpa>设计压力≥4.0Mpa GA1乙级 （2）输送有毒、可燃、易爆液体介质的管道 10.0Mpa>设计压力≥6.4Mpa GA1乙级
（3）输送有毒、可燃、易爆液体或气体介质的管道 公称直径(DN≥500) GA1乙级 距离≥200km （二） GA2级 GA1级以外的长输（油气）管道为GA2级。 二、GB类（公用管道） 公用管道是指城市或者乡镇范围内的用于公用事业或者居民用的燃气管道和热力管道，划分为GB1级和GB2级。 （一）GB1级 所有燃气管道为GB1级。 （二）GB2级 所有热力管道为GB2级。
温度℃ 0 GC1级 设计压力Mpa 热力管道分为以下两类： （1） 设计压力大于2.5Mpa ； （2） 设计压力小于或者等于2.5Mpa ； 三 GC 类（工业管道） 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1、GC2、GC3级 （一）GC1级 1、输送毒性程度为极度危害介质高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质管道 2.5Mpa ≥设计压力＞2.5Mpa GB2级
压力管道的定义及概念详解
压力管道的定义及概念详解 更新时间：2008-11-19 7:43:00 《特种设备安全监察条例》对压力管道的定义是：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。这就是说，现在所说的“压力管道”，不但是指其管内或管外承受压力，而且其内部输送的介质是“气体、液化气体和蒸汽”或“可能引起燃爆、中毒或腐蚀的液体”物质。这里所谓能燃爆、能中毒或有腐蚀性，具有如下内涵： 介质的燃爆性：即介质具有可燃性和爆炸性，在一定条件下能引起燃烧或爆炸，酿成火灾和破坏。这些介质包括可燃气体、液化烃和可燃液体等有火灾危险性的物质，也包括容易引起爆炸的高温高压介质如蒸汽、超过标准沸点的高温热水、压缩空气和其他压缩气体等。其中，可燃介质的火灾危险性根据《石油化工企业设计防火规范》 GB50160和《建筑设计防火规范》GBJ16，共分为甲、乙、丙三类。 其中甲、乙类可燃气体与空气混合物的爆炸下限（体积）分别规定为： 甲类可燃气体：＜10%； 乙类可燃气体：≥10%。 甲、乙和丙类可燃液体的分类见表1。 表1 液化烃、可燃液体的火灾危险性分类 注：闪点低于45 ℃的液体称为易燃液体；闪点低于环境温度的液体称为易爆液体。在GBJ16的规定中，属于甲类火灾危险性的可燃介质（或生产过程）还有：常温下能自行分解或在空气中氧化即能导致自燃或爆炸的物质；常温下受到水或蒸汽作用能产生气体并引起燃烧或爆炸的物质；遇酸、受热、撞击、摩擦、催化及遇有机物或硫磺等易燃的无机物，极易引起燃烧或爆炸的强氧化剂；受撞击、摩擦或与氧化剂、有机物接触时能引起燃烧或爆炸的物质；以及在密闭设备内操作温度等于或超过物质本身自燃点的生产。属于乙类火灾危险性的介质主要是指不属于甲类火灾危险性的氧化剂和化学易燃固体，以及助燃气体。（B）介质的毒性：即介质具有使人中毒的特性。当这些介质被人吸入或与人体接触后，能对人体造成伤害，甚至死亡。根据《职业性接触毒物危害程度分级》GB5044的规定，毒物按急性毒性、急性中毒发病状况、慢性中毒患病状况、慢性中毒后果、致癌性和最高允许浓度等六项指标，共分为极度危害、高度危害、中度
压力管道类别、级别划分
管道级别的划分 (1) 压力管道类别级别的划分 (7) 管道分类（级） (10) 压力管道设计类别、级别划分 (19) 压力管道定义及分级 (24) 管道级别的划分 1、概述 在目前国内的规范中，工业管道级别划分可分为两个体系。一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。 工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。
2、相关规范的介绍 《压力管道安全技术监察规程-工业管道》TSG D0001-2009 本规定中对工业管道的适用条件做出了如下规定： 1、最高工作压力大于等于或者等于（表压）的； 2、公称直径大于25mm的 3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。 流体的类别涉及火灾危险性、毒性和腐蚀性。其分类如下： 介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。 介质的火灾危险性应当符合GB50160-2008《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中的规定。压力管道中介质的火灾危险性气体分为甲类和乙类。液体分为液化烃、甲类、乙类和丙类。 介质的腐蚀性系指：与皮肤接触，在4h内出现可见坏死现象，或55℃时，对20钢的腐蚀率大于y（年）的流体。 根据介质的状态、火灾危险性、毒性、腐蚀性、设计温度、设计压力等因素可将压力管道的级别划分为GC1、GC2、GC3。 《压力容器压力管道设计许可规则》 TSG R1001-2008 本规定中对工业管道中流体类别和管道等级的划分与《压力管道安全技术监察规程-工业管道》基本一致。 但是关于GC3的规定有所不同，需要特别注意。 《压力管道安全技术监察规程-工业管道》中的规定为：“输送无毒、非可燃流体介质，设计压力
压力管道等级划分
低压管道公称压力不超过2.5MPa 中压管道公称压力4-6.4MPa 高压管道公称压力10-100MPa 超高压管道公称压力超过100MPa 压力管道级别的划分 6.1 长输管道为GA 类，级别划分为： 6.1.1 符合下列条件之一的长输管道为GA1 级： a) 输送有毒、可燃、易爆气体介质，设计压力P<1.6MPa 的管道； b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公 称直径DN≥300mm 的管道； c) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。 6.2 公用管道为GB 类,级别划分为： GB1、燃气管道； GB2、热力管道。 6.3 工业管道为GC 类；级别划分为： 6.3.1 符合下列条件之一的工业管道为GC1 级： a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害 介质的管道； b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P≥4.0MPa 的管道； c) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大 于等于400℃的管道； d) 输送流体介质且设计压力P≥10.0MPa 的管道。 6.3.2 符合下列条件之一的工业管道为GC2 级： a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P<4.0MPa 的管道； b) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400 ℃的管道； c) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度 ≥400℃的管道； d) 输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道； 注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距 离。 GD类 火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。 1.GD1类。设计压力大于或等于6.3Mpa，或者设计温度高于或等于400℃的动力管道 为GD1级。 2.GD2级。设计压力小于6.3Mpa，且设计温度低于400℃的动力管道为GD2级。
压力管道施工资质等级
压力管道安装资格类别、级别的划分: GA类(长输管道) 长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。 B1.1GAl级 符合下列条件之一的长输管道为GA1级： (1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道； (2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。 B1.2GA2级、GA1级以外的长输(油气)管道为GA2级。 GB类(公用管道) 公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。 B2.1GBl级 城镇燃气管道。 B2.2GB2级 城镇热力管道。 GC类(工业管道) 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。 B3.1GCl级 符合下列条件之一的工业管道为GC1级： (1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道； (2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；
(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。 B3.2GC2级 除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。 B3.3GC3级 输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度大于－20 ℃但是小于185 ℃的管道。 GD类(动力管道) 火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。B4.1GD1级 设计压力大于等于6.3 MPa，或者设计温度大于等于400℃的管道。 B4.2GD2级 设计压力小于6.3MPa，且设计温度小于400℃的管道。 GA1级：符合下列条件之一的长输管道为GA1级： （1）输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa 的长输管道； （2）输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离（指产地、储存地、用户 间的用于输送商品介质管道的长度）大于或者等于200km的长输管道。 GA2级：GA1级以外的长输（油气）管道为GA2级。 GC1级：符合下列条件之一的工业管道为GC1级： （1）输送GB5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温 度高于标准沸点的高度危害液体介质的管道； （2）输送GB50160-1999《石油化工企业设计防火规范》及 GB50016-2006《建筑设计防火规范》中规定的火灾危险性 为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道； （3）输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者 等于400℃的管道。
压力管道级别如何划分
压力管道级别如何划分 Prepared on 24 November 2020
压力管道级别如何划分 低压管道公称压力不超过 中压管道公称压力 高压管道公称压力10-100MPa 超高压管道公称压力超过100MPa 压力管道级别的划分 长输管道为GA 类，级别划分为： 6.1.1 符合下列条件之一的长输管道为GA1 级： a) 输送有毒、可燃、易爆气体介质，设计压力P> 的管道； b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公称直径DN≥300mm 的管道； c) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。符合下列条件之一的长输管道为GA2 级： a) 输送有毒、可燃、易爆气体介质，设计压力P≤ 的管道； b) GA1 b）范围以外的长输管道； c) GA1 c) 范围以外的长输管道。 公用管道为GB 类,级别划分为： GB1、燃气管道； GB2、热力管道。 工业管道为GC 类；级别划分为： 符合下列条件之一的工业管道为GC1 级： a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害
介质的管道； b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P≥ 的管道； c) 输送可燃流体介质、有毒流体介质，设计压力P≥ 且设计温度大 于等于400℃的管道； d) 输送流体介质且设计压力P≥ 的管道。 符合下列条件之一的工业管道为GC2 级： a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P< 的管道； b) 输送可燃流体介质、有毒流体介质，设计压力P< 且设计温度≥400 ℃的管道； c) 输送非可燃流体介质、无毒流体介质，设计压力P< 且设计温度 ≥400℃的管道； d) 输送流体介质，设计压力P< 且设计温度<400℃的管道；注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离
压力管道材料等级表
目录 1.管道等级代号说明 (1) 2.缩写词说明 (2) 3、采用的主要管道器材标准(规范) (6) 4、管道等级说明 (11) 5.管道分支表见表－1 (12) 6.管道变径表见表－2 (15) 7、管道等级索引 (17) 管道等级号: 2A1 (21) 管道等级号：2A2 (29) 管道等级号：2A3 (36)
管道等级号: 2B2 (65) 管道等级号: 2B3 (77) 管道等级号: 2B4 (87) 管道等级号: 2B5 (102) 管道等级号: 2B6 (116) 管道等级号: 2C1 (127) 管道等级号: 2C2 (138) 管道等级号: 2C3 (150) 管道等级号: 2H1 (165) 管道等级号: 2L1 (175) 管道等级号: 2L2 (184)
管道等级号: 2L4 (203) 管道等级号: 3B1 (214) 管道等级号: 3B2 (224) 管道等级号: 3B3 (235) 管道等级号: 3B4 (245) 管道等级号: 3C1 (255) 管道等级号: 3C2 (266) 管道等级号: 3C3 (275) 管道等级号: 3H1 (284) 管道等级号: 3H2 (295) 管道等级号: 3H3 (306)
管道等级号: 3H5 (329) 管道等级号: 3H6 (340) 管道等级号: 3K1 (351) 管道等级号: 3K2 (361) 管道等级号: 3K3 (371) 管道等级号: 5B1 (379) 管道等级号: 5B2 (389) 管道等级号: 5B3 (401) 管道等级号: 5B5 (413) 管道等级号: 5F1 (423) 管道等级号: 5H1 (434)
压力管道探伤等级划分
压力管道探伤等级划分 The Standardization Office was revised on the afternoon of December 13, 2020
管道类别 Ⅰ （1）毒性程度为极度危害的流体管道； （2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道； （3）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的可燃流体、有毒流体的管道； （4）设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道； （5）设计文件注明为剧烈循环工况的管道； （6）设计温度低于-20℃的所有流体管道； （7）夹套管的内管； （8）按本规范第8.5.6条规定做替代性试验的管道； （9）设计文件要求进行焊缝100%无损检测的其他管道。 Ⅱ （1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道； （2）设计压力小于4MPa，毒性程度为高度危害的流体管道； （3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道； （4）设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道； （6）设计文件要求进行焊缝20%无损检测的其他管道。 Ⅲ （1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；
（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道； （3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道； （4）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道； （5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道； （6）设计文件要求进行焊缝10%无损检测的其他管道。 Ⅳ （1）设计压力小于4MPa，毒性程度为中毒和轻度危害的流体管道； （2）设计压力小于4MPa的乙、丙类可燃液体管道； （3）设计压力大于1MPa小于4MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（4）设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5）设计文件要求进行焊缝5%无损检测的其他管道。 Ⅴ 设计压力小于或等于1.0MPa，且设计温度高于-20℃但不高于185℃的非可燃流体、无毒流体的管道。 注：氧气管道的焊缝检查等级由设计文件的规定确定。
压力管道级别如何划分
压力管道级别如何划分 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
压力管道级别如何划分 低压管道公称压力不超过 中压管道公称压力 高压管道公称压力10-100MPa 超高压管道公称压力超过100MPa 压力管道级别的划分 长输管道为GA 类，级别划分为： 6.1.1 符合下列条件之一的长输管道为GA1 级： a) 输送有毒、可燃、易爆气体介质，设计压力P> 的管道； b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公称直径DN≥300mm 的管道； c) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。符合下列条件之一的长输管道为GA2 级： a) 输送有毒、可燃、易爆气体介质，设计压力P≤ 的管道； b) GA1 b）范围以外的长输管道； c) GA1 c) 范围以外的长输管道。 公用管道为GB 类,级别划分为： GB1、燃气管道； GB2、热力管道。 工业管道为GC 类；级别划分为： 符合下列条件之一的工业管道为GC1 级： a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害
介质的管道； b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥ 的管道； c) 输送可燃流体介质、有毒流体介质，设计压力P≥ 且设计温度大 于等于400℃的管道； d) 输送流体介质且设计压力P≥ 的管道。 符合下列条件之一的工业管道为GC2 级： a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P< 的管道； b) 输送可燃流体介质、有毒流体介质，设计压力P< 且设计温度≥400 ℃的管道； c) 输送非可燃流体介质、无毒流体介质，设计压力P< 且设计温度 ≥400℃的管道； d) 输送流体介质，设计压力P< 且设计温度<400℃的管道； 注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距 离
压力管道的分类、分级
1.4压力管道的含义、分类、分级 1.4.1压力管道 1.4.1.1压力管道的含义 质检总局关于修订《特种设备目录》的公告(2014年第114号)： 压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。公称直径小于150mm，且其最高工作压力小于 1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。 注意： 新《目录》的压力管道定义中“公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道”所指的无毒、不可燃、无腐蚀性气体，不包括液化气体、蒸汽和氧气。 1.4.1.2压力管道的用途 主要是用于输送介质，对于长输管道还有储存功能，对于工业管道还有热交换功能。 管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管道的组成件、支承件、安全保护装置和附属设施组成的装配总成。 1.4.1.3压力管道应用领域 管道输送是与铁路、公路、水运、航运并列的五大运输行业之一。并广泛地应用于石油、石化、化工、电力等行业及城市燃气和供热工程。 1.4.1.4压力管道主要特点 ⑴种类多，数量大，标准多，设计、制造、安装、应用管理环节多； ⑵长细比大，跨越空间大，边界条件复杂； ⑶布置方式多样，现场安装条件差，工作量大； ⑷材料应用种类多，选用复杂； ⑸失效的模式多样，失效概率大； ⑹实施检验检测的难度大。
压力管道级别划分
压力管道类别与级别 一、ANSI / ASME B31.3对输送流体的分类 美国国家标准ASME压力管道规范ANSI / ASME B31.3（以下简 称 B31.3）根据被输送流体的性质和泄漏时造成的后果，将化工厂和炼油厂管道输送的流体分为D 类、M类和性质介于二者之间的第三类流体。 D类流体不易燃、无毒，并且在操作条件下对人类肌体无害；设计压力不超过150lbf/in2（1.05MPa）；设设计温度在-20oF（-29℃）至366oF（186℃）之间。M类流体有剧毒，在输送过程中如有少量泄漏到环境中，被人吸入或接触人体时能造成严重的和难以治疗的伤害，即使迅速采取措施也无法挽救。流体类别确定后即可按ANSI / ASME B31.3的有关章节具体要求对该流体的管道进行设计、施工和检验。 二、中石化对压力管道的类别划分 1 中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》，对压力管道的类别划分如下表所示。 压力管道的类别
注：①输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。 ②GB 5044《职业性接触毒物危害程度分级》规定的。 ③GB 50160《石油化工企业设计防火规范》规定的。 2 SH 3059对管道的分级如下表。 SH 3059——2001《石油化工管道设计器材选用通则》管道分级 注：①毒性程度是根据《职业性接触毒物危害程度分级》（GB 5044—85）划分的。极度危害属于Ⅰ级，车间空气中有害物质最高容许浓度＜0.1mg/m3；高度危害属于Ⅱ级，最高容许浓度0.1mg/m3。极度危害的介质如苯、氯乙烯、氯甲醚、氰化物等；高度危害的介质如二硫化碳、氯、丙烯腈、硫化氢、甲醛、氟化氢、一氢化碳等。详见GB 5044。
压力管道材料选用
压力管道材料－管道器材选用 6.1。2 无缝钢管 无缝钢管是采用穿孔热轧等热加工方法制造的不带焊缝的钢管。必要时，热加工后的管子还可以进一步冷加工至所要求的形状、尺寸和性能.目前，无缝钢管(DN15－600)是石油化工生产装置中应用最多的管子. a.碳素钢无缝钢管 材料牌号: 10、20、09MnV、16Mn共4种 标准：GB8163《流体输送用无缝钢管》 GB/T9711。1－1997《石油天然气工业输送钢管交货技术条件》 GB6479《化肥设备用高压无缝钢管》 GB9948《石油裂化用无缝钢管》 GB3087《低中压锅炉用无缝钢管》 GB5310《高压锅炉用无缝钢管》 GB/T8163: 材料牌号：10、20、09MnV、16Mn 适用范围：设计温度小于350℃、压力低于10MPa的油品、油气和公用介质 GB6479： 材料牌号：10、20G、16Mn共3种 适用范围:设计温度－40～400℃、设计压力10。0～32。0MPa的油品、油气 GB9948: 材料牌号：10、20共2种 适用范围:不宜采用GB/T8163钢管的场合。 GB3087： 材料牌号：10、20共2种 适用范围：低中压锅炉的过热蒸汽、沸水等 GB5310： 材料牌号：20G 1种 适用范围：高压锅炉的过热蒸汽介质 检验：一般流体输送用钢管必须进行化学成分分析、拉力试验、压扁试验和水压试验. GB5310、GB6479、GB9948三种标准的钢管，除了流体输送用钢管必须进行的试验外，还要求进行扩口试验和冲击试验；这三种钢管的制造检验要求是比较严格的。 GB6479标准还对材料的低温冲击韧性做出了特殊要求。 GB3087标准的钢管，除了流体输送用钢管的一般试验要求外,还要求进行冷弯试验。 GB/T8163标准的钢管，除了流体输送用钢管的一般试验要求外,据协议要求进行扩口试验和冷弯试验。这两种管子的制造要求不如前三种严格。 制造： GB/T/8163和GB3087标准的钢管多采采用平炉或转炉冶炼，其杂质成分和内部缺陷相对较多。
压力管道等级划分标准
压力管道根据等级一般为GA1级、GA2级、GB类以及GC 类等，那划分标准是什么呢，下边带您一起来了解。 一、GA1级 1、输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道； 2、输送有毒、可燃、易爆液体介质，最高工作压力大于等于6.4MPa,并且输送距离（指产地、储存库、用户间的用于输送商品介质管道的长度）≥200km 的长输管道。 二、GA2级 GA1级以外的长输（油气）管道为GA2级。 三、GB类 1、GB1、燃气管道； 2、GB2、热力管道。
四、GC 类 1、送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道； 2、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道； 3、输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大于等于400℃的管道； 4、输送流体介质且设计压力P≥10.0MPa 的管道； 5、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力； P<4.0MPa 的管道；
6、输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道； 7、输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道； 8、输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道。 以上就是有关压力管道划分等级标准的介绍，同时，如有不清楚的可咨询日源实业有限公司,该公司多年来不仅积累了丰富的施工经营和管理的经验，且液化气储罐质优价廉，性价比高，所以，现深受客户的好评。
压力管道基础知识
压力管道基础知识 1．压力管道一般采用哪些材料制造？ 压力管道一般采用钢管、混凝土(预制、现场浇筑)、木制三种材料。 2．根据什么条件选择焊接材料？ 根据焊件钢材性能来决定选用合适的焊接材料，其焊接材料主要是指焊条、焊丝和焊药。 3．压力管道对环向焊缝的检查有哪些要求？ 环向焊缝检查要求是每一道环向焊缝检查数量，不少于该环向焊缝总长的10%。 4．压力管道对纵向焊缝检查有哪些要求？ 对纵向焊缝检查量不少于全部纵向焊缝的25%长度。 5．焊接压力钢管必须采用哪种焊接方法？ 焊接压力钢管必须采用与压力钢管材料相符合的焊条和电弧焊接方法。 6．压力钢管基本荷载有哪些？ (l)内水压力。 (2)在管径变化处及钢管转弯处由水压力所引起的轴向力。 (3)压力钢管的金属结构自重，钢管内的水重和镇墩、支墩自重。 (4)压力钢管发生轴向位移时，沿支墩及伸缩接头内产生的摩擦阻力，以及水对管壁产生的摩擦力。 (5)钢管转弯处由于管内水流引起的离心力。 (6)由于温度变化，钢管变形所产生的力。 (7)钢管内水压力作用下，直径方向产生变形所引起的轴向力。 (8)土壤作用在镇墩或支墩时的主动土压力。 (9)中间支墩不均匀沉陷时，所产生的作用力。 7．压力管道发生外压力有几种情况？
(1)当压力管道内的水放空时，因为通气管(阀)的失灵，使压力管道内发生真空现象，管壁外受大气压力的作用，使压力管道转变为承受外压力作用。 (2)埋设于地下的钢管，管内的水放空后管壁外承受地下水或土压力的作用。 (3)埋填于混凝土内的部分管段，施工时承受未硬化的混凝土压力。 (4)灌浆压力。 8．压力钢管振动现象有哪几种？ (1)压力钢管发生振动时，只出现在某些管段，并不是全长范围都发生。 (2)管段的振动型式，基本上是管壁出现径向往复变形，其变形方式与钢管承受外压失稳破坏时出现皱曲的波浪形相似。整个圆周可能有两个以上波浪形或者更多的波浪形变形。 (3)压力钢管振动很少出现管轴线方向以连续梁形式的振动，即以跨中烧度频率为振幅的往复变形。 9．对发生振动压力钢管采取哪些有效措施消除振动？ (1)加装刚性环紧箍于管壁外，以改善原来管壁的椭圆度。 (2)加装刚性坏后，即改变了钢管的原来自然振动频率，使它与管内水流的压力波频率错开，不形成共振，从而消除振动。 10．按型立场用于主承钢管，钢管直径范围是多少？ 鞍型支墩一般用于管道直径小于1m的压力管道。 11．在压力钢管上设置进人孔主要有哪几个原则？ (1)压力钢管人孔一般都设置在管段的下游镇墩的上方。 (2)没有特殊情况时，入扎在钢管断面的位置为水平直径以下45度角处，应设在交通方便的一侧。 (3)特殊情况下，人孔可以设置在钢管顶部或水平直径45度以上。 12．伸缩节在压力管道中起什么作用？ (1)钢管能够沿着管轴线方向自由伸长或缩短。 (2)钢管产生轴向位移时，伸缩节处的摩擦阻力很小。 (3)伸缩节不但对轴向位移起到伸缩作用，还能适应管段产生的横向位移。 13．套管式伸缩节由哪几部分组成？ 由套筒、插入管、水封填料及填料压紧环组成。
管道压力等级及级别的划分
管道压力等级及级别的划分 管道压力一般分为下面几个级别： 低压管道公称压力不超过2.5MPa 中压管道公称压力4-6.4MPa 高压管道公称压力10-100MPa 超高压管道公称压力超过100MPa 压力管道级别的划分 一、长输管道为GA 类，级别划分为： 1. 符合下列条件之一的长输管道为GA1 级： 1) 输送有毒、可燃、易爆气体介质，设计压力P>1.6MPa 的管道； 2) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公称直径DN≥300mm 的管道； 3) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。 2. 符合下列条件之一的长输管道为GA2 级： 1) 输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa 的管道； 2) GA1 2）范围以外的长输管道； 3) GA1 3) 范围以外的长输管道。 二、公用管道为GB 类,级别划分为： GB1、燃气管道； GB2、热力管道。 三、工业管道为GC 类；级别划分为： 1. 符合下列条件之一的工业管道为GC1 级： 1) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道； 2) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道； 3) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大于等于400℃的管道； 4) 输送流体介质且设计压力P≥10.0MPa 的管道。 2. 符合下列条件之一的工业管道为GC2 级： 1) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa 的管道； 2) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道； 3) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道； 4) 输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道； 注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
工业管道压力等级划分
工业管道压力等级划分:低压：0＜P≤1、6MPa，中压：1、6＜P≤10MPa,高压：10MPa＜P≤42MPa。蒸汽管道P≥9MPa；工作温度≥500℃。《特种设备安全监察条例》知识竞赛复习题 压力容器按使用压力分哪四种？ 答：1)低压容器P=0、1～1、6Mpa； 2)中压容器P=1、6～10Mpa； 3)高压容器P=10～100Mpa； 4)超高压容器P＞100Mpa。 压力管道按使用压力分哪五种？ 答：1)低压管道P＜1、6Mpa； 2)中压管道P=1、6～10Mpa； 3)高压管道P=10～42Mpa； 4)超高压管道P＞42Mpa； 5)真空管道P＜0Mpa。 压力管道 压力管道就是在生产、生活中使用，用于输送介质，可能引起燃烧、爆炸或中毒等危险性较大得管道。压力管道得分类方法也较多，按设计压力得大小分为真空管道、低压管道、中压管道与高压管道，从安全监察得需要分为工业管道、公用管道与长输管道。 锅炉与压力容器得主要得危险、有害因素有：锅炉压力容器内具有一定温度得带压工作介质、承压元件得失效、安全保护装置失效等三类（种）。由于
安全防护装置失效或（与）承压元件得失效，使锅炉压力容器内得工作介质失控，从而导致事故得发生。 常见得锅炉压力容器失效有泄漏与破裂爆炸。所谓泄漏就是指工作介质从承压元件内向外漏出或其她物质由外部进入承压元件内部得现象。如果漏出得物质就是易燃、易爆、有毒物质，不仅可以造成热（冷）伤害，还可能引发火灾、爆炸、中毒、腐蚀或环境污染。所谓破裂爆炸就是承压元件出现裂缝、开裂或破碎现象。承压元件最常见得破裂形式有韧性破裂、脆性破裂、疲劳破裂、腐蚀破裂与蠕变破裂等。 工程量清单与安装工程计价（下） （三）共性问题说明 1、工业管道工程与其她各专业之间得工程范围划分如下： （1）生产用水、燃气、蒸汽以厂区入口处计量表为界，计量表以外为其她专业，计量表以内为本附录范围。 （2）排水以厂区内得最后一个污水井为界，污水井以外为其她专业，污水井以内为本附录范围。 （3）锅炉房给水、燃气（热水）、软化水与水泵间得管道均为本附录范围。锅炉房及水泵房内得管道均以外墙皮（地下室以楼板或外墙皮）为分界点，外墙皮或楼板以外为其她专业，外墙皮或楼板以内为本附录范围。 （4）用于生产同时用于生活输送各种介质得管道为共用管道，共用管道应视为工业管道，属本附录范围。 2、下列各项费用投标单位在报价时应根据工程实际情况有选择得计价，并计入综合单价。特殊条件上施工增加费（安装与生产同时进行、有害身体
