山西大唐国际云冈热电厂空冷柱清水混凝土施工技术
清水混凝土施工工艺
框架， 空冷支柱工程 中， 主要采 用了竹胶模板 工艺。
剪板机 或切割机 进行下料 以保证预埋件边 角整齐及平整度 。
３ 模板工程
柱模板安装前 ， 应保证模板下口的平整度， 可用水泥砂浆找 清水混凝土的模板采用厚度为 １ ， ２ ｍ 板面尺寸 １２ ｌ × 平 ， ．２Ｆ ＇ ｔｌ ｎ 为了保证不漏浆 ， 柱模板下 口贴密 封条 以保 证缝 隙 的严 密 在 ２４ ｌ 的光面竹胶板。光面竹胶板具有强度高， ．４ ｔ＇ Ｆｌ ｎ 韧性好， 表面 性 。 光滑、 幅面宽、 拼缝少、 容易脱模等特性。如竹胶板的静 曲强度相

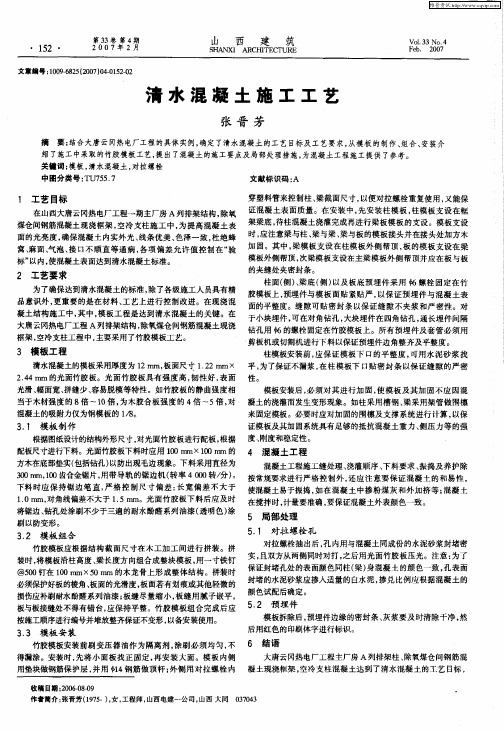

清 水 混 凝 土 施 工 工 艺
张 晋 芳
摘 要： 结合大唐云 冈热 电厂工程 的具体 实例 ， 确定 了清水混凝 土 的工 艺 目标及 工艺要 求， 从模板 的制作 、 组合、 装介 安 绍 了施工中采取 的竹胶模板工艺， 出 了 提 混凝土 的施工 要点及 局部处理措施 ， 为混凝 土工程施工提供 了 参考 。
关键词 ： 模板 ， 清水 混凝 土， 对拉螺栓 中圈分类号 ： Ｊ５ ． ｎ ７５７
文献标识码 ： Ａ
穿塑料管来控制柱、 梁截面尺寸， 以便对拉螺栓重复使用 ， 又能保 证 混凝 土表面 质量 。在 安装 中 ， 安装 柱模板 ， 模板支设 在框 先 柱 在 山西大唐云冈热 电厂工程一期主厂房 Ａ列排架结构 ， 除氧 待柱混凝土浇灌完成再进行梁板模板的支设。模板支设 煤仓间钢筋混凝土现浇框架， 空冷支柱施工中， 为提高混凝土表 架梁底， 时， 应注 意梁 与柱 、 梁与梁 、 粱与板 的模板 接头并在接 头处加方木 面的光亮度 ， 确保混凝土内实外光、 线条优美、 色泽一致 ， 杜绝蜂

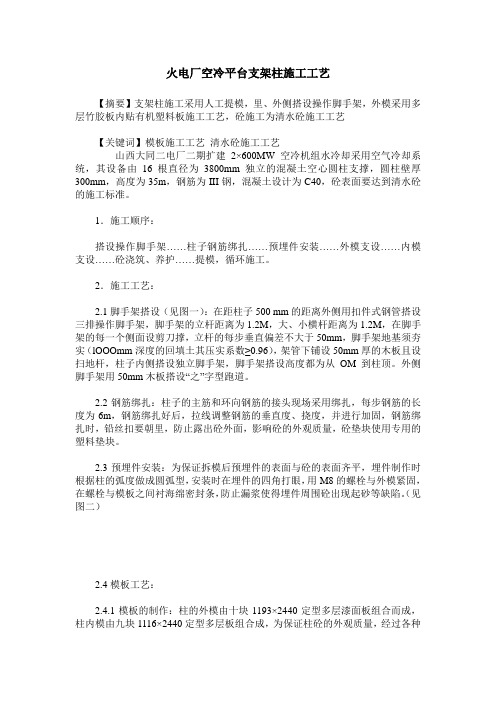

火电厂空冷平台支架柱施工工艺
火电厂空冷平台支架柱施工工艺【摘要】支架柱施工采用人工提模，里、外侧搭设操作脚手架，外模采用多层竹胶板内贴有机塑料板施工工艺，砼施工为清水砼施工工艺【关键词】模板施工工艺清水砼施工工艺山西大同二电厂二期扩建2×600MW空冷机组水冷却采用空气冷却系统，其设备由16根直径为3800mm独立的混凝土空心圆柱支撑，圆柱壁厚300mm，高度为35m，钢筋为III钢，混凝土设计为C40，砼表面要达到清水砼的施工标准。
1．施工顺序：搭设操作脚手架……柱子钢筋绑扎……预埋件安装……外模支设……内模支设……砼浇筑、养护……提模，循环施工。
2．施工工艺：2.1脚手架搭设（见图一）：在距柱子500 mm的距离外侧用扣件式钢管搭设三排操作脚手架，脚手架的立杆距离为1.2M，大、小横杆距离为1.2M，在脚手架的每一个侧面设剪刀撑，立杆的每步垂直偏差不大于50mm，脚手架地基须夯实（lOOOmm深度的回填土其压实系数≥0.96），架管下铺设50mm厚的木板且设扫地杆，柱子内侧搭设独立脚手架，脚手架搭设高度都为从OM到柱顶。
外侧脚手架用50mm木板搭设“之”字型跑道。
2.2钢筋绑扎：柱子的主筋和环向钢筋的接头现场采用绑扎，每步钢筋的长度为6m，钢筋绑扎好后，拉线调整钢筋的垂直度、挠度，并进行加固，钢筋绑扎时，铅丝扣要朝里，防止露出砼外面，影响砼的外观质量，砼垫块使用专用的塑料垫块。
2.3预埋件安装：为保证拆模后预埋件的表面与砼的表面齐平，埋件制作时根据柱的弧度做成圆弧型，安装时在埋件的四角打眼，用M8的螺栓与外模紧固，在螺栓与模板之间衬海绵密封条，防止漏浆使得埋件周围砼出现起砂等缺陷。
（见图二）2.4模板工艺：2.4.1模板的制作：柱的外模由十块1193×2440定型多层漆面板组合而成，柱内模由九块1116×2440定型多层板组合成，为保证柱砼的外观质量，经过各种模板的比较，采取在外模板内贴有机塑料板的施工工艺。
火力发电厂空冷柱清水砼模板施工技术研究
火力发电厂空冷柱清水砼模板施工技术研究摘要：随着电力工业的不断发展, 高参数、大容量的机组逐渐取代了中小型机组, 同时由于水资源的紧缺，电厂中的空冷岛取代了传统意义上的双曲线冷却塔。
空冷柱为上下环形空心柱, 柱直径相对较小。
柱混凝土要求外光内实,上下圆同径, 表面弧度光滑，是电厂的亮点工程。
本文针对电厂空冷柱清水混凝土施工技术方案提出了改进措施，特别是以模板研究分析为突破口，对比各种样式模板的优劣，创新思维，对定型钢模板进行了设计创新，克服了在以往施工中漏浆、施工缝难处理等质量通病，大幅提高了清水砼的施工质量，呈现了清水混凝土良好的视觉效果，取得了很好的实际效果，得到各相关方的一直好评。
关键词：空冷柱；清水混凝土；定型钢模板1. 空冷柱常用模板现状调查研究1.1．清水混凝土空冷柱常用模板空冷柱传统施工方法采用的外模板有很多形式，常见的有木模板、普通传统定型小模板、组合钢模板，以下介绍以上三种常用模板在施工中容易存在的问题。
1.1.1木模板木模板缺点是刚度不够，使用中容易跑模、漏浆、变形，拆卸和安装循环使用中容易损坏，周转次数少，不利于空冷柱的质量控制，因为对于一台300MW电厂的空冷柱，每根空冷柱模板一般周转使用10次才能施工到顶。
1.1.2普通传统定型小模板普通传统定型小模板同烟囱施工一样，使用宽度为300-600mm,长度为1500mm的钢模板，组合安装速度慢，其板面面积较小，圆形不易控制，每节模板与模板之间，相邻节与节之间容易出现错台，施工缝太多，且上下不易控制成直线，容易漏浆，美观度差，影响了外观工艺质量。
1.1.3组合钢模板现在一般常采用的为定型钢模板，每组由4块定型钢模板拼装而成，模板内表面为钢板，外围为檩条加固。
定型钢模板刚度较大，不容易跑模，施工竖缝只有四条，解决了木模板和组合钢模板存在的主要问题，但存在施工完后节与节之间的施工缝交圈不在一水平面、易漏浆等质量通病。
1.2．空冷柱组合钢模板施工现状调查根据以上各种模板存在的问题，为保证刚度和美观，决定使用定型组合钢模板。
【精品】浅谈空冷柱清水砼施工工艺
【关键字】精品浅谈空冷柱清水砼施工工艺作者：宋建勋、李波、杨俊强、谭江平[摘要] 山西轩岗电厂2х660MW机组新建工程空冷平台柱采用清水砼施工工艺。
本文对空冷平台柱清水砼施工工艺作简约阐述，针对立柱砼外观质量缺陷详细阐述了本工程在定型钢模板制作、安装，脱模剂的选用、模板加固、预埋件安装、砼施工等方面作具体介绍。
[关键词] 定型钢模板清水砼脱模剂预埋件引言空冷岛施工对于我公司来说是个新型项目，随着社会对环境保护的重视，根据国内外电力建设的发展趋势，水冷将逐渐被空冷系统所取代。
我公司承建的山西轩岗电厂2х660MW机组新建工程就是采用的空冷系统，空冷岛位于A列外以东，空冷平台柱轴线AA轴与主厂房A列相距18m，柱网尺寸为26.54×26.006m。
#1机组共十六根独立砼环形空心立柱，柱外侧半径为1.9m，柱内侧半径为1.5m，柱顶标高为37.417m，距柱顶2m为实心柱安装螺栓。
本空冷平台立柱采用清水砼施工工艺，要求平台立柱砼一次成型，不作任何外装饰，直接利用砼自然色作为饰面。
1、施工难度：1.1、定型钢模板制作精度要求高，而且要求任意四块都可以组合成一组；1.2、每根立柱共分十四板施工到顶，要求基本消除砼外观色差；1.3、预埋件制作及安装难度大，柱顶螺栓安装精度要求高；1.4、空冷立柱高度为37m，施工过程中模板竖缝基本消除，水平缝标高一致。
2、总体施工方案：2.1、根据本工程施工进度要求，#1机组16根空冷立柱同时施工，在空冷岛两侧躲开设备基础位置安装两台QTZ5013D型塔机供施工上料；每根立柱搭设独立排架，立柱外模板采用定型钢模板，内模板采用普通P1015钢模板组合安装；每根立柱浇筑完成一节后，拆除本节模板翻至上一节循环施工直至立柱顶端；钢筋在后场制作，现场绑扎成形，主筋采用直螺纹连接，环筋采用绑扎搭接的施工方案；砼浇筑采用45m泵车布料；砼采用表面涂养护液、外包塑料布的方法养护。
空冷塔现浇混凝土人字柱施工工法(2)
空冷塔现浇混凝土人字柱施工工法空冷塔现浇混凝土人字柱施工工法一、前言空冷塔是热电厂等工业企业中的重要设备，其主要功能是将冷却介质的热量散发到大气中，保证设备正常运行。
而现浇混凝土人字柱作为支撑空冷塔的重要组成部分，其施工工法直接关系到整个空冷塔的稳定性和安全性。
本文将详细介绍空冷塔现浇混凝土人字柱的施工工法。
二、工法特点空冷塔现浇混凝土人字柱施工工法具有以下几个特点：1. 施工工序简单，施工周期短。
2. 施工过程可控，质量易于保证。
3. 施工成本相对较低。
4. 适应性广泛，可以适用于不同规模和类型的空冷塔。
三、适应范围空冷塔现浇混凝土人字柱适用于各类工业企业中的空冷塔，特别是热电厂、化工厂、冶金厂等规模较大的设备。
四、工艺原理空冷塔现浇混凝土人字柱的施工工法包括以下几个步骤：1. 模板搭设：根据设计要求，搭设人字柱施工的模板，确保模板的稳定性和符合设计要求。
2. 钢筋布置：在模板中设置合理的钢筋，使人字柱在使用过程中具有足够的强度和抗震性能。
3. 环氧树脂涂布：在模板内部和钢筋表面涂布一层环氧树脂，以防止混凝土与模板之间的粘附，确保混凝土在浇筑完成后能够与模板完全分离。
4. 混凝土浇筑：在模板中将预制的混凝土均匀地浇筑进去，并用振动器进行振捣，以排除混凝土中的气泡和颗粒间的空隙。
5. 混凝土养护：待混凝土凝固后，进行养护，以保证混凝土的强度和耐久性。
五、施工工艺1. 模板搭设：根据设计要求制作模板的钢筋和木材，搭设起模板，并使用钢管和钢筋加固，确保模板的稳定性。
2. 钢筋布置：根据设计要求，将预制的钢筋按照要求放置在模板中，并固定好。
3. 环氧树脂涂布：将环氧树脂涂布在模板内部和钢筋表面，并等待其干燥。
4. 混凝土浇筑：按照设计要求将预制的混凝土均匀地浇筑到模板中，并使用振动器进行振捣，以排除混凝土中的气泡和颗粒间的空隙。
5.混凝土养护：待混凝土凝固后，对其进行养护，以确保混凝土的强度和耐久性。
火电厂主厂房工程清水混凝土施工技术
火电厂主厂房工程清水混凝土施工技术摘要：清水混凝土是当前倡导绿色建筑的发展方向。
清水混凝土施工技术在建筑业应用较多，尤其是在一些大型厂房的结构工程施工中，比如火电厂主厂房建设、水塔、烟囱等。
本文首先介绍了清水混凝土，阐述了清水混凝土在电厂建设中的应用，包括模板工程、钢筋工程及混凝土工程。
关键词：火电厂；清水混凝土；应用1 引言清水混凝土是指通过混凝土成型后的自然质感直接作为饰面效果，不做其他额外的装饰混凝土施工工程。
在清水混凝土的施工过程中，我们可以依据混凝土的表面装饰效果及其施工质量验收标准，将清水混凝土施工划分为普通、装饰以及饰面清水混凝土三种。
普通清水混凝土工程，是指经过硬化、干燥后混凝土表面颜色均匀，同时光洁度以及平整度均超过验收要求的构筑物或建筑物。
装饰清水混凝土工程，是指通过利用混凝土的拓印特性在其表面形成的装饰图案或者预埋预留装饰物。
饰面清水混凝土工程，是指以混凝土自身的自然质感经过精心设计，并对其拉螺栓孔眼及明缝等组合形成的自然状态进行精心施工作为饰面效果。
清水混凝土在工程应用中体现了节能、环保的生产理念，这是由于利用混凝土成型后的自然质感作为饰面效果。
清水混凝土的颜色较均匀、光滑、质量较高、外观较好，不做任何修饰，是承包商创建精品工程的首选。
清水混凝土在施工中可消除抹灰工程造成的空鼓、裂缝及脱落等问题，从而提高了施工现场的文明程度，同时也降低了建筑垃圾。
因此，清水混凝土施工取得了明显的环保效益[1]-[2]。
2 火电厂主厂房清水混凝土的模板工艺依据模板工艺，对清水混凝土模板要求有以下几点：①要求模板尺寸必须准确，且板面平整；②具有足够的刚度、承载力及稳定性，使其能够承受新浇筑混凝土的侧压力和自重，以及在施工过程中所产生荷载；③构造简易，拆装较方便，以便于钢筋的安装、绑扎及混凝土的浇筑与养护等要求；④相同工程中必须采取相同的面板材料，确保混凝土表面表现的质感一致；⑤在满足塔吊起重量要求、经济条件和施工便利的前提下，应尽量地减少拼缝、扩大模板面积。
浅谈电厂空冷岛柱清水混凝土施工工艺控制
浅谈电厂空冷岛柱清水混凝土施工工艺控制摘要：随着电力工业的不断发展，高参数、大容量的机组逐渐取代了中小型机组，同时由于水资源的紧缺，电厂中的空冷岛取代了传统意义上的双曲线冷却塔。
如白音华金山坑口电厂新建2×600MW空冷机组、霍林河坑口电厂新建2×600MW 机组工程，设计全部为空冷岛。
空冷岛柱与传统意义上的双曲线冷却塔是完全不同的两个结构，也就造成它们在施工工艺上的实质区别，因此，对于空冷岛柱的施工工艺水平也提出了更高的要求。
关键词：电力工程；空冷岛；清水混凝土；施工工艺控制措施0 引言随着电力工业的不断发展，高参数、大容量的机组逐渐取代了中小型机组，同时由于水资源的紧缺，电厂中的空冷岛取代了传统意义上的双曲线冷却塔。
如白音华金山坑口电厂新建2×600MW空冷机组、霍林河坑口电厂新建2×600MW机组工程，设计全部为空冷岛。
空冷岛柱与传统意义上的双曲线冷却塔是完全不同的两个结构，也就造成它们在施工工艺上的实质区别。
1 施工工艺控制措施空冷岛相对于冷却塔多柱、高度较矮。
柱为上下同圆的空心柱，柱直径相对较小，所以对空冷岛柱的清水混凝土要求相对要高一些。
柱混凝土要求外光内实，上下圆同径，表面弧度光滑。
现结合白音华金山坑口电厂新建2×600MW空冷机组#1、#2机组空冷平台支柱的施工实践，谈几点空冷岛柱清水混凝土施工的方法。
1）模板工程空冷柱是长期暴露的清水混凝土高耸构筑物，其外观施工工艺的优劣将永远展示在人们面前。
诚然，影响其观感质量的因素很多：诸如模板工艺、混凝土配合比、外加剂的选用、混凝土塌落度等。
但在诸多因素中影响比较大而且比较突出的还是模板工艺。
我们在清水混凝土长期施工实践中体会到，要从模板工艺方面提高混凝土外观工艺质量，关键要从四方面入手：一方面是选材上，模板的材质会直接影响混凝土的表面质量；其它三方面是模板的配制、组装及加固，这三方面是相符、相承，哪一方面模板的接缝处理不好，都会影响混凝土的表面质量。
空冷平台柱施工技术措施
空冷平台柱施工技术措施背景空冷平台柱是指在建筑物外墙或悬挂体系上，为了增加通风散热而使用的一种特殊柱形结构。
其主要作用是通过空气的流动来提高建筑物内部温度和湿度的控制，从而提高室内舒适度以及减少能耗。
随着建筑管理和环保意识的提高，空冷平台柱的使用越来越常见。
在施工空冷平台柱时，需要注意以下几个方面的技术措施。
施工技术措施空冷平台柱布局设计空冷平台柱的布局设计对于其性能具有重要影响。
在设计中需要考虑到建筑物的朝向、周边环境以及气流流向等因素，并选择合适的柱形结构和布局方式。
同时需要充分考虑施工成本和安全性等因素，综合权衡得出最优的方案。
空冷平台柱施工材料空冷平台柱的施工材料应当符合国家标准并经过必要的检测和质量认证。
其中，柱体材料应当具有耐候性、耐腐蚀性、耐高温性等多种性能。
同时，在选择材料时应尽量避免环境污染和资源浪费等问题。
空冷平台柱施工技术施工空冷平台柱时需要采用一定的工艺和技术措施，确保其质量和安全。
具体来说，需要注意以下几点：1.首先需要按照设计图纸进行放线并控制柱子长度和位置。
2.空冷平台柱的结构应当合理，必要时应进行性能测试，防止出现超载等问题。
3.合理安排布置现场设备和施工人员，进行必要的隔离和防护。
4.采用安全的设备和工具，保障施工现场的安全性。
空冷平台柱施工验收施工完空冷平台柱后，必须进行严格的验收和测试，确保其性能和质量符合要求。
在验收中需要注意以下几个方面：1.确认空冷平台柱安装位置是否准确。
2.通过测量和试验等手段检测柱子的承重能力和稳定性等性能指标。
3.检查空冷平台柱的外观质量，如焊缝、表面处理、涂装等等。
4.对于不合格的空冷平台柱，需要及时进行修复或更换处理，并进行追溯和整改记录。
结论空冷平台柱施工时需要注意到各方面技术措施和要求，从而确保其性能和质量符合要求，同时也能够最大限度地节约资源和减少环境污染。
在未来的工程建设中，空冷平台柱的应用将越来越普遍，对施工技术和管理水平提出更高要求。
云冈热电直接空冷控制系统功能设计
云冈热电直接空冷控制系统功能设计
李国胜;胡耀宇;李雄伟
【期刊名称】《华北电力技术》
【年(卷),期】2004(000)005
【摘要】对国内大唐云冈热电有限责任公司首台大型直接空冷机组的逻辑功能设计、控制策略进行了介绍,描述了直接空冷机组运行时的逻辑联锁关系,保护条件,陈述了不同工况下直接空冷机组的运行方式,直接空冷系统(ACC)设备的启动、正常运行和异常工况以及停机时的控制方式,上、下级切换条件.论述了用于启动、运行、停止、保护ACC系统的功能组控制逻辑,和维持真空压力控制器的功能,及根据汽轮机的排汽压力,控制风扇电机转速的控制方式.介绍了单个风机的启动、运行、停止、保护回路和回暖霜冻保护的投入条件及两者之间的关系及其作用,并总结了设计的成功与不足.
【总页数】4页(P1-4)
【作者】李国胜;胡耀宇;李雄伟
【作者单位】华北电力科学研究院有限责任公司,北京,100045;华北电力科学研究院有限责任公司,北京,100045;华北电力科学研究院有限责任公司,北京,100045【正文语种】中文
【中图分类】TM621.3
【相关文献】
1.山西大唐国际云冈热电厂空冷柱清水混凝土施工技术 [J], 呼哲新
2.云冈热电直接空冷热泵系统的应用与实践 [J], 张继斌
3.云冈热电直接空冷喷湿系统研究与应用 [J], 张继斌
4.300MW机组直接空冷控制系统的设计 [J], 孔庆军
5.330MW机组直接空冷控制系统优化 [J], 赫庆通
因版权原因，仅展示原文概要，查看原文内容请购买。
云冈热电直接空冷机组的设计思想及其运行
表5 @ < 8 < A月 4 @个方位风速大于 出现的小时数统计表 BC> D
出现的小时数 风速大于 !,> ? $月 ) ’ " ) " ) " ) ’ ) ’ ’ ! ) ) ’ ) ’ 1 ! ! + 1 +月 ) 1 " ’ " ( . ’ 1 ( ’ ) ) + " ( " ’ " ( 3月 ) . " ( " ( ’ ) ! " ’ $ ’ ) ( " ) ) ) " + + . " $ " ) $ 3 . . ! ! ) . . ’ ) ) ! $ + + ’ 1 合计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（） ２ 配合 比。 依据 Ｊ ＪＴ ５— ０ ０ 普通 混凝 土配 Ｃ／ ５ ２０ （ 合 比设计 规程 》 Ｇ Ｊ０ ８ ｛ 凝土 强度检 验 评定 标 、 Ｂ １７～ ７ 混 准》 《 通混 凝土长期性 和 耐久性 试验方 法》 Ｂ ８ 、普 Ｇ Ｊ２— ２０ ０ ０的规 定及 清水 混 凝土 施 工 工 艺对 混 凝 土 拌合 物 的要 求 ， 分考 虑施 工运输和 环境温 度等条 件限制 ， 充 利 用选 用 的材 料经 多次 试配最后确 定空 冷清水 混凝土柱
３ ８
内 蒙 古 水 利
２１ ０ ０年第 ６期 （ 总第 １０期 ） ３
【 程施工 】 工
山 西大 唐 国际 云 冈热 电厂 空 冷柱 清水 混凝 土施 工 技 术
呼 哲 新
（山 西 电 建 一 公 司 ， 西 大 同 ０ ７ ４ 山 ３ ０ ３）
［ 摘 要 ］ 山西大唐 国际云 冈热 电厂 空冷柱采 用清水 混凝 土施 工技 术 ， 文章 介绍 了空冷 柱 清水混凝 土配合 比设计 、 清水混凝 土定 型 多面板模板 制作 安 装工 艺、 清水 混凝 土 浇筑施 工工 艺 、 清水 混凝 土质
山西大 唐 国际 云 冈 热 电 有 限 公 司扩 建 工 程 ２× ３ ０ＭＷ 机 组 ３ 空冷平 台支柱 为 内径 ２５ ０ ｍ 外 径 ０ 撑 ０ ｍ，
３２ ０ｍ 壁 厚 ３ ０ｍ 的环 壁柱 ， 向 Ａ ０ ｍ， ５ ｍ 纵 ２一 ３轴 ， ＡＩ
共 １９ ７１ 横 向为 Ａ １ ． ３ １ Ａ一、 Ｆ轴 ， ４ ．２ｎ； 共 ４ ６ ｌ结构 顶标 高 ：２ ８ｍ空 冷 平 台柱 ３ ． ±强 度 等 级 为 Ｃ ０ 本 工 ４； 程 － ．０ｍ相 当于 １ ６ 。空 冷平 台柱 要求 表 面平 ｔ Ｏ － Ｏ ２Ｆ ０ ｎ 整光滑 ， 色泽一致 ， 几元气 泡 ； 模板 接缝整 齐有规 律 ， 无 须 装饰 即具备饰 面效 果 。为达 到 清水 混 凝 土效 果 ， 施 工时在 配合 比设 计 、 模板制 作安装 工艺 、 凝土 浇筑施 混
量标 准四方 面 内容。
［ 键词 ］ 清水 混凝 土 ； 关 多层 板粘 贴有机 塑料 板 ； 多层板 ； 混凝 土工程 ； 质量检验 标 准
中图 分 类 号 ：Ｖ ５ ２ ＇ １ Ｉ 文 章标 识 码 ： Ｂ － 奇 编号 ：０ ９— ０ ８ ２ １ ） ６ ０ ３ ０ ？ － １ ０ ０ ８ （ ０ ０ Ｏ — ０ ８— ２
２ 空冷 柱 清 水 混凝 土模 板 工 艺
（ ） 板 的选 型。模 板 原 计 划 采 用定 型 钢模 板 ， １模 但考 虑到钢 模板透 气性差 ， 混凝 土表 面气 泡不 易赶 出 ， 最后柱 子外模 选用 多层 板 粘贴 有 机 塑料 板 ， 内模选 用 多层板 。 （ ） 板设 计 与制 作 。外 模 由 ｌ ２模 ０块 １ ９ ２ ４ １ ３× ４ ０ 定 型贴塑 多层板 组合 而成 ， 内模 由 ９块 ｌ １ ２ ４ 柱 １６× ４ ０ 定 型多 层 板 组 合 面 成 。制 作 步 骤 ： 将 成 品多 层 板 ① （ 格为 １ ２ ２ ４ 规 ２ ０× ２ ０×１ ） ８ 制作成 所需 多层 板 规格 ， 并 将切 口用青 漆涂 刷 。②将 每 块 多层 板 沿纵 向锯槽 ， 易
量为水泥量的 ２ ％。②砂子选用大同县上泉乡黄砂细
度 模数为 ２ ３～ ． ． ２ ７Ⅱ区中砂 ， 泥量 １ ８ ， 中泥 块 含 ．％ 砂
含 量 ０５ 。③ 石 子选 用 狼儿 沟 ５～３ ． ．％ Ｉ５ｍｍ连 续 级 配碎 石 ， 泥量 ０６ ， 含 ．％ 泥块含量 ０ ３ ， ．％ 针片状 颗粒 含
量 ４ ２ 压碎指标 ７ ９ ．％、 ． ％。③选用同一规格 、 同一型
号 的原 材料使 配合 比 自始至 终 一致 ， 以保 证结 构外 观 颜 色均匀 ， 无色差 。
于 弯 曲成 型 ， 锯槽 深约 ｌ ２～１ ３ｍｍ， 间距 ４ ｍ。③用 ９ｍ 六道 弧形 ５ 将 多层 板 弯 曲定 型 ， 中 ５ ０板 其 Ｏ板 距 多层 板上边 沿 ２ ５ｍｍ， 下边 沿 １ ５ｍ 中 间加 设 ５道 １ 距 ６ ｍ， ２ ａ槽 钢 ，０道 ５ １ ０×５扁 铁 ， 用 １ ６×２０对 拉 螺 杆 紧 ０ 固 。配模 木 龙 骨 与 板 材 用 １５寸 钉 间 距 ＠ １０— ０ ． ５ ２０ ｍ 固定 ， ｍ 固定 时先 划线 定位 ， 后用 相 应直 径 的钻 头 然 开 口， 再打入 钉子 。钉 头 凹坑 及 板 材接 缝 用建 筑 胶 补 平， 干后 用 细砂纸 将补胶处 打磨 光滑 ， 模面有 划伤及 对
Ｃ ０级混 凝 土配合 比见表 １ ４ 。
表 ｌ 空 冷 清 水 混凝 土柱 Ｃ ０级 混 凝土 配 合 比 ４
工工艺 、 量检验标 准上有独 特之处 ， 质 现就 以上方 面做
一
具 体介 绍 。
１ 空 冷柱 清 水 混 凝 土配 合 比设 计
空 冷柱要 求为清 水 混凝 土 ， 浇筑 时采 用 吊斗法 和 泵送法施 工且 正值暑夏 季节 ， 温度 很高 ， 这样要求 混凝 土拌合物 以尽 可能小 的摩 擦力 ， 利 地通 过 吊斗和 输 顺 送泵 管 ， 离析 、 泌水 、 不 不 不阻 塞 ， 同时 ， 保 持 良好 的 应 粘 聚性 ， 并达 到设计 要求 的强度 指 标 和满 足 清水 混凝 土施 工工艺 要求 。因此 ， 配合 比对 混凝 土 组成 原材 该 料 品质 、 数量 、 集料级 配 、 砂率 、 坍落度 等提 出 了较为特 殊 的要求 。 （） Ｉ 原材料 选 择 。① 水 泥 采 用新 龙 牌 ４ ． ２ ５级 普 通硅 酸盐水 泥 ， 外加剂选 用黄腾 牌 Ｈ ４ Ｚ一 Ｂ泵送 剂 ， 渗
