箱式变电站使用说明书
ybm-400kv欧式箱变使用说明书
ybm-400kv欧式箱变使用说明书YBM-400kV欧式箱变使用说明书一、引言YBM-400kV欧式箱变是一种高压变电设备，广泛应用于电力系统中，用于将电力输送到不同的电网中。
本文将详细介绍YBM-400kV欧式箱变的使用方法和注意事项。
二、产品概述YBM-400kV欧式箱变是一种高压变电设备，主要由变压器、控制柜和外壳组成。
其额定电压为400kV，适用于输电线路之间的电能转换和传递。
本产品具有结构紧凑、安全可靠、运行稳定等优点，广泛应用于电力系统中。
三、安全操作指南1. 在使用YBM-400kV欧式箱变前，请确保设备正常工作，并检查设备是否有任何损坏或松动的部件。
2. 在操作YBM-400kV欧式箱变时，操作人员必须穿戴符合安全要求的防护装备，如安全帽、绝缘手套等。
3. 在开启或关闭YBM-400kV欧式箱变时，应确保电源已经切断，并采取相应的安全措施，以防止电击事故的发生。
4. 在维护和保养YBM-400kV欧式箱变时，务必遵循相关的操作规程和安全操作指南，如检查电气连接、清洁设备等。
四、使用方法1. 连接输电线路：首先，将输电线路与YBM-400kV欧式箱变的输入端口连接，确保连接牢固并符合电气安全要求。
2. 启动设备：按照YBM-400kV欧式箱变的启动程序，逐步启动设备，确保设备能够正常运行。
3. 监控设备：在YBM-400kV欧式箱变运行期间，需要监控设备的运行状态，如电流、电压等参数，以确保设备正常工作。
4. 进行维护保养：定期对YBM-400kV欧式箱变进行维护保养，如清洁设备、检查电气连接等，以延长设备的使用寿命。
五、注意事项1. 在使用YBM-400kV欧式箱变时，应严格遵守相关的安全操作规程，确保操作人员的人身安全。
2. 在使用YBM-400kV欧式箱变时，应注意防止设备过载，避免对设备造成损坏。
3. 在长时间不使用YBM-400kV欧式箱变时，应切断电源并进行适当的防护措施，以防止设备受潮或损坏。
箱式变电站安装使用说明书

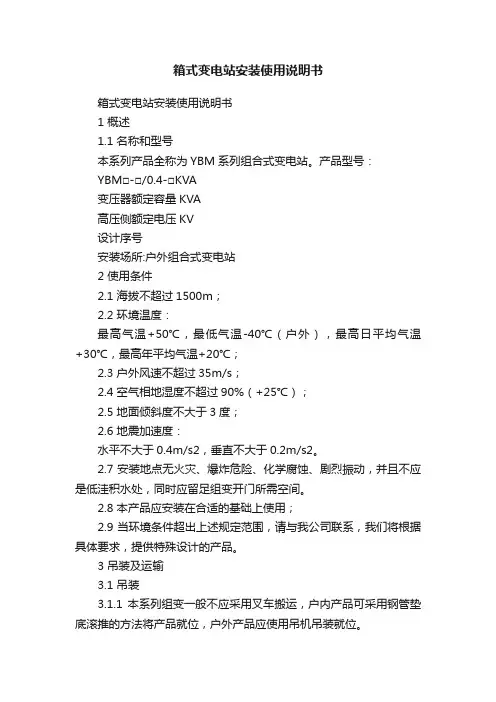

箱式变电站安装使用说明书箱式变电站安装使用说明书1 概述1.1 名称和型号本系列产品全称为YBM系列组合式变电站。
产品型号：YBM□-□/0.4-□KVA变压器额定容量KVA高压侧额定电压KV设计序号安装场所:户外组合式变电站2 使用条件2.1 海拔不超过1500m；2.2 环境温度：最高气温+50℃，最低气温-40℃（户外），最高日平均气温+30℃，最高年平均气温+20℃；2.3 户外风速不超过35m/s；2.4 空气相地湿度不超过90%（+25℃）；2.5 地面倾斜度不大于3度；2.6 地震加速度：水平不大于0.4m/s2，垂直不大于0.2m/s2。
2.7 安装地点无火灾、爆炸危险、化学腐蚀、剧烈振动，并且不应是低洼积水处，同时应留足组变开门所需空间。
2.8 本产品应安装在合适的基础上使用；2.9 当环境条件超出上述规定范围，请与我公司联系，我们将根据具体要求，提供特殊设计的产品。
3 吊装及运输3.1 吊装3.1.1 本系列组变一般不应采用叉车搬运，户内产品可采用钢管垫底滚推的方法将产品就位，户外产品应使用吊机吊装就位。
3.1.2 吊装应按照有关起重安全规程进行，并应根据组变铭牌标称重量选择合适起吊设备。
3.1.3 组变起吊时应保证起吊钢丝绳之间夹角不大于60度，起吊时应保证箱变平稳起落。
3.1.4 采用顶起吊方式时，应同时使用组变顶上四个吊环。
采用底起吊方式时，应采用专用吊具，以避免碰坏顶盖。
有包装箱的组变起吊时，应在包装箱的四下角垫木有起吊标志处挂钢丝绳起吊。
3.2 运输3.2.1 产品运输中其倾斜度应不大于30度。
3.2.2 对于震动易损的元件，如电表等，长途运输前可拆下，单独采用防震包装，运输到后再复原。
3.2.3 产品运输时，应按其使用正常位置放置，并且一定要将组变底座或包装底盘与运输工具之间牢固绑扎好，运输过程中不允许产品有移动和明显摇晃现象。
除组变底座、挂钩及顶部吊环外不允许拉组变的其它部件。
箱变使用说明书
5.4.2用不锈钢板、敷镁铝锌板的高防腐型箱变；
5.4.3用双层钢板加隔热层的保温隔热型箱变；
5.4.4其它结构形式箱变。
5.5进出线方式可电缆及架空进出线。
三、环境条件：
3.1海拨高度：≤2000m。
3.2环境温度：-30℃～+40℃。
3.3风速：不超过35m/s。
YBM、YBP系列可移动型预装式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
5.2高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能。变压器能方便地进出于变压器室大门，且变压器室大门上装有自然通风装置。各室均设有自动照明装置，另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。变电站的顶盖为双层隔热结构，减少阳光辐射作用，四周檐下有通风孔，与各功能室内形成对流作用，以便通风散热。底座为型钢结构，有足够的强度和钢性。
4.4.1用普通钢板的一般型箱变；
4.4.2用不锈钢板、敷镁铝锌板的高防腐型箱变；
4.4.3用双层钢板加隔热层的保温隔热型箱变；
4.4.4其它结构形式箱变。
4.5进出线方式为电缆下进线。
五、安装使用：
5.1检查四个支撑应可靠安全。
5.2高压设备、变压器、低压设备各紧固件，应无松动、脱落现象。
5.3电气绝缘性能及安全距离验证。
2、箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
箱式变电站操作规程2
箱式变电站操作规范箱式变电站运行操作说明：1.首先到变压器室把变压器室网门关上，外门也关上。
2.接着到高压室，把高压柜柜门关上，这时先把线路上10KV高压送到箱变高压柜上。
3.把操作手柄插入接地开关合闸孔，向分闸方向旋转操作手柄，使接地开关分闸；4.拔出操作手柄插入负荷开关分闸孔，向合闸方向旋转操作手柄，使负荷开关合上闸，合闸指示灯亮，带电指示器亮，这时变压器已经带电，关上箱变高压室门。
5.再到低压室，到低压进线柜前，按动合闸按钮，这时合闸指示灯亮，低压进线柜合上闸，低压室全部带电。
6.到低压电容柜前，把转换开关转到自动位置，使电容柜自动补偿投切；7.最后合上出线柜各分支断路器，箱变就正常运行了。
箱式变电站停电操作说明：1.首先到低压室，断开出线柜各分支断路器；2.再到低压进线柜前，按动分闸按钮，这时合闸指示灯灭，分闸指示灯亮，低压进线开关断开。
3.最后到高压室，把操作手柄插入负荷开关合闸孔，向分闸方向旋转操作手柄，使负荷开关分闸，合闸指示灯灭，带电指示器灭，这时变压器断电，负荷开关分闸；拔出操作手柄插到接地开关分闸位置，向合闸位置旋转，使接地开关合闸，这时就可以对变压器和低压室进行检修了。
注意：如果这时想打开高压柜门，必须先把线路上10KV电断开，使高压柜进线侧不带电，高压柜门就可以打开了，就可以对高压室进行检修了。
另：如高压进线柜是真空断路器时，不用操作手柄分闸，也可以用电动分闸，按动高压柜面门上分闸按钮，合闸指示灯灭，带电指示器灭，这时断路器开关分闸，在确定无高压带电后方可以打开高压柜门进行检修。
如果是负荷开关，在跳闸后，要再合闸或打开高压柜门，必须对负荷位置旋转，使其分闸到位，这时就可以再合闸或操作接地开关打开高压柜门。
箱式变电站安装使用说明书
XWB箱式变电站安装使用说明书一产品概述XWB-10/0.4户外（户内）、XWB-35/10（6.3）型箱式变电站系列是由高压室、变压器室、低压室组成的高效变配电装置。
适用于额定电压35KV、12KV的电力系统。
具有成套性、占地省、可移动、结构合理、外形美观、安装维护方便和投资少的特点，适用于住宅小区、大型工地、工矿企事业单位、高层建筑、城市灯路灯控配电、油田、矿山、狭窄街道、临时用电等场所。
本开关设备能满足GB/T17467-1998、GB/T17467-1998等标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
二产品型号含义三使用环境条件3.1 海拔高度：不超过2000米。
3.2 环境温度：上限为40℃；下限为-30℃，高寒地区-40℃。
3.3 风压不超过700Pa（相当于风速34m/s）。
3.4 地震烈度不超过8度。
没有火灾、爆炸危险。
3.5没有剧烈震动，垂直倾斜度不超过5°及化学腐蚀等严重污秽的场所。
3.6 超出上述环境条件时，用户应和制造厂协商。
四结构概述4.1 本系列产品系框架结，用型钢经特殊防腐处理后焊接而成。
外壳可采用防锈铝合金板、彩色夹心钢板、非金属。
箱顶为双层结构具有隔热、排气降温的作用。
4.2 所有操作均在柜门关闭状态下进行。
具备完善有效的“五防”功能，防止误操作。
4.3 进出线方式：高压电缆进，低压电缆出；高压电缆进，低压架空出；高压架空进，低压电缆出；高压架空进，低压架空出。
4.4 高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
4.5 变压器室可选择 S9、S11以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统。
采用自然通风和强迫通风两种方式，通风冷却性能良好。
箱式变电站高压柜操作规程

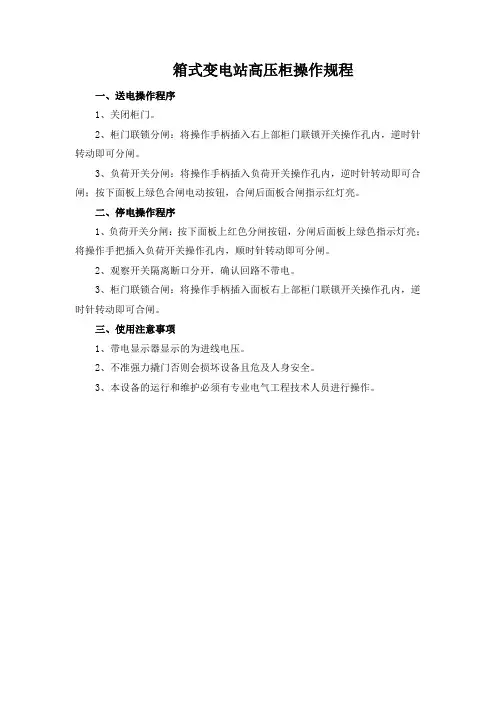

箱式变电站高压柜操作规程
一、送电操作程序
1、关闭柜门。
2、柜门联锁分闸：将操作手柄插入右上部柜门联锁开关操作孔内，逆时针转动即可分闸。
3、负荷开关分闸：将操作手柄插入负荷开关操作孔内，逆时针转动即可合闸；按下面板上绿色合闸电动按钮，合闸后面板合闸指示红灯亮。
二、停电操作程序
1、负荷开关分闸：按下面板上红色分闸按钮，分闸后面板上绿色指示灯亮；将操作手把插入负荷开关操作孔内，顺时针转动即可分闸。
2、观察开关隔离断口分开，确认回路不带电。
3、柜门联锁合闸：将操作手柄插入面板右上部柜门联锁开关操作孔内，逆时针转动即可合闸。
三、使用注意事项
1、带电显示器显示的为进线电压。
2、不准强力撬门否则会损坏设备且危及人身安全。
3、本设备的运行和维护必须有专业电气工程技术人员进行操作。
箱式变电操作手册
箱式变电操作手册
一、箱式变电站的安全注意事项
1、箱式变电站在运行过程中，必须严格执行安全法规，安装应有安全
防护措施，工作现场必须按照要求维护，进行严格管理；
2、箱式变电站操作人员必须进行安全教育，接受相关培训，掌握安全
操作规程，了解相关安全技术知识，能够正确理解电气装置的安全技
术特性；
3、进入危险区域前，必须查验门禁及停电令；
4、仓库及工作场所应定期检查，出现脏乱漏电等安全问题时，应及时
处理；
5、应根据操作规程，正确穿戴工作服及安全防护用品；
6、禁止进入空间小，有安全隐患的夹缝和气象恶劣的地方；
7、被要求对箱式变电进行检修、维护时，必须按照查验门禁及停电令
操作，不得违规；
8、在操作变电时，必须充分考虑变电所可能产生的危险性，控制正确
的应急措施。
二、箱式变电站的操作规程
1、检查变电站的场地及设备；
2、检查各种安全销等安全措施；
3、检查空载状态的微机控制系统，确保正常运行；
4、检查控制室里的配电室和其他仪表都正常；
5、检查变压器主线路母线断路器，卷绕式断路器，接地用母线断路器；
6、检查断路器操作状态；
7、检查电缆绝缘状态；
8、检查各电流元件箱（变压器，电容器，稳压器）的电气及热效应；
9、确保配电室内电气设备及关联系统处于空载或平衡负荷状态；
10、检查局部控制装置及其连接；
11、检查谐波放大器及电容器是否正常；
12、确保变电站安全正常运行；
13、处理运行中出现的紧急情况。
箱变安装使用说明书
安装使用说明书
共6页
第3页
低压开关设备：
250-315KVA 30KV
400-800KVA 63KA
1000KVA及以上按2.2倍额定短时耐受电流（峰值）进行
注：200KVS及以下免试
4．7额定短路关合电流
12KV 40KV 50KV
4．8绝缘水平
高压电器设备耐压值：表1单位：（KV）
XX成套电气有限公司
YBM□-12预装电站
XXX·XXX·001
安装使用说明书
共6页
第1页
1、概述
YBM□-12系列型箱式变电站是由XX成套电气有限公司开发的产品，欧式箱变适合于我国的国情特点，采用了新材料新工艺及先进的元器件和低压自动化技术；其中高压（12KV）侧能满足电力部门对于配电网自动化的要求，低压（0.4KV）侧能满足小区物业管理智能化的要求；当多台箱变电站连接成环网供电时，在自主软件配合下，能完成故障区段自动定位、故障切除、负荷转带、网络重构等功能，从而保证在一分钟内恢复送电。该系列智能型箱式变电站是由高压单无、电力变压器、低压单元、计量单元及智能系统等，优化组合成的完整的智能化供配电成套装置，它功能多，用途广，运行安全可靠，外形美观，并具有安装方便，少占地，少维护，少投资，见效快，寿命长等特点，可作为城市建筑、居民小区、市政设施、工厂、矿山、公路、码头、油田及施工临时用电等部门、场所的变配电设备。YBM紧凑型箱式变电站除不具有智能化系统外，其他同智能型箱式变电站。
冲击耐压峰值
（1.2/50µs）
60
75
注：1、（）内为干式变压器标准
注：2、此表只适用于正常使用条件，其它使用条件下的耐压值应按相应标准修正。
4．9额定噪声水平
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YB□-12/0.4系列
箱式变电站
使
用
说
明
书
贵阳千福安电气技术有限公司电话：0851-8
网址：
地址：贵阳市白云区建设南路泰和花园
1 概述
1.1 产品适用范围
YB系列预装式变电站适用于三相交流50Hz，10KV、6KV电压等级的三相系统中作为受电、变配电用。
预装式变电站箱体采用了阻燃性材料和非爆炸性元件，能深入到负荷中心，广泛应用于工矿、企业、高层楼宇、住宅小区、医院、机场、学校、地铁、商业中心、以及城市道路等场所。
1.2 产品执行标准
GB/T17467-1998《高压/低压预装式变电站》
1.3 产品型号说明
Y B □ (□) □ /□ - □
额定容量(kVA)
低压侧电压等级(kV)
高压侧电压等级(KV)
箱体材料:彩钢复合板
结构布局：M目字形结构
P品字形结构
MS美式结构
预装式变电站
1.4 产品的正常使用条件
1.4.1海拔高度不超过1500m；
1.4.2最高气温+40℃；
1.4.3最高日平均气温+30℃；
1.4.4最高年平均气温+24℃；
1.4.5最低气温-25℃（适用于户外）；
1.4.6户外风速不超过35m/s；
1.4.7空气相对湿度不超过90%（+25℃时）；
1.4.8地震水平加速度为0.4m/s,垂直加速度为0.2m/s；
1.4.9安装在没有火灾、爆炸危险、化学腐蚀及剧烈振动，其地面倾
斜度不超过5°的场所；
1.4.10上述使用条件不满足要求时，用户可与制造商协商解决。
1.5 JXYB系列预装变电站主要技术数据(表1)
1.6 10kV级S9系列油浸式变压器技术参数 (表2)
1.7 10kV级S11系列油浸式变压器技术参数 (表
3)
1.8 10kV级SC9系列环氧树脂干式变压器技术参数 (表4)
1.9 10kV级SC10系列环氧树脂干式变压器技术参数 (表5)
2 产品结构简介
2.1 其本组成
预装式变电站是由高压开关设备、电力变压器、低压开关设备三个单元组成的变、配电成套装置。
具有成套性强，体积小，可移动，安装检修方便，节能性能好等特点。
2.1.1 预装式变电站的箱体外壳可采用：冷轧钢板、夹层彩钢复合板、
玻纤水泥等材料制作，具有机械强度高、防腐、隔热、抗辐射
等特点。
2.1.2 高压开关柜采用XGN15-12、HXGN15-12等环网开关柜，柜体结
构用2.5冷轧钢板折弯焊接而成，柜体上部为母线室，仪表室
位于母线室的前部，高压开关安装在柜体中部，仪表安装在仪
表室面板上。
开关柜具有体积小、重量轻、寿命长、无污染、
无爆炸危险以及具备完善的“五防”功能。
2.1.3 高压开关柜采用压气式负荷开关、真空开关以及SF6负荷开关，
这些开关设备均具有全面的防误操作联锁功能，均可与熔断器
组合对变压器进行保护。
2.1.4 电力变压器可选用S9系列、S11系列油浸式变压器，SC9系列、
SC10系列环氧树脂干式变压器。
（技术参数详见表2～表5）2.1.5 低压柜采用GGD、GCS、GCK等低压配电柜，柜体采用普通柜的
形式，框架用8MF、10MF冷弯型钢焊接或组装而成，柜体面漆
选用环氧树脂静电喷涂或聚脂桔纹烘干漆处理。
2.1.6 低压进线主断路器选DW45,W1系列智能型万能式断路器，或
DW15系列、DW17系列等万能式断路器，以实行配网自动化的
要求。
断路器的整定电流根据预装式变电站的容量选择。
1-8
1-8
1-4
1-6
1-6
1-6
1-6
1-4
高压室
变压器室
低压室
变压器室高压室
低压室
3 典型接线方案
3.1 高压典型接线方案
3.2 低压典型接线方案
4 平面布置形式及外形尺寸
4.1 预装式变电站的结构排列分“目”字型排列和“品”字型排列
4.2 外形尺寸
“目"字型布局
“品"字型布局
方案编号
主回路方案功能
01
02
03
04
终端不带计量
终端带计量
环网 不带计量
环网 带计量
方案编号
主回路方案功能
01
02
03
04
无补偿 单级系统有补偿 单级系统无补偿 多级系统有补偿 多级系统
4.3箱式变电站外观参考尺寸：
注：以上尺寸为典型方案的参考尺寸。
5产品安装
5.1预装式变电的安装前请做好安装基础。
5.2预装式变电站起吊示意图见下图。
1. 箱变采用固定方式安装在混凝土台基上,台基应足以承受箱变的重量，台基表面要求打水平尺，以保证水平，避免引起箱变安装变形。
2. 基础外需预留检修井，以便进入基础安装检修。
3. 两边排水槽须做倾斜度施工，避免积水。
4. 在箱变台基的四角外1m处，各打入一根50*50*5长750的角钢接地，埋入深度应不小于0.6M，用40*4的扁钢与其焊接构成接地网，在接地网上焊一根40*4的扁钢从高压侧引入基础顶部，焊口涂防锈漆，以便与箱壳接地连接，箱壳接地电阻应符合:R≤4Ω。
5.2.1预装式变电站安装基础参考尺寸：（实际要以图纸进行设计）
5.3预装式变电站安装前必须作最后安装检查。
5.3.1功能试验
a、开关设备和控制设备的操作；
b、预装式变电站门的机械操作；
c、绝缘挡板的定位；
d、变压器温度和油位的检查；
e、电压指示的检查；
f、接地线的连接；
g、电缆的试验；
h、熔断器的更换；
i、“五防”联锁验证。
5.3.2 接线正确性检查
接线应和接线图相符合。
（接线图见预装式变电站随机附件）
6产品的运行
对预装式变电站进行操作前请详细阅读本使用说明书和各主要电器元件的使用说明书。
（各主要电器元件使用说明书见预装式变电站随机附件）
7产品的维护、检修及主要事项
预装式变电站投入运行后，必须定期对其进行维护和检修，一般每年一次。
7.1 检查维护项目：
a、检查各电器工作是否正常；
b、检查各信号和指示是否正常；
c、检查分、合闸和储能电源是否正常；
d、检查一次回路连接接点是否松动、过热；
e、用兆欧表检查相间、对地的绝缘，观察是否有损伤、老化；
f、清除灰尘、异物；
g、做好各项检查记录；
7.2 检修注意事项
当发现有不正常或某一部分不正常时，必须停电检修或更换，检修时必须断开上一级的隔离开关，并挂上可靠的接地线，确认无电时，才能进入检修。
8随机文件
产品合格证
产品使用说明
二次接线图
装箱清单
9订货须知
用户订货时应说明：
预装式变电站的型号、规格、数量；
提供电气系统接线图；
变压器型号及容量；
提供预装式变电站的特殊使用环境要求，出线及负荷，如无说明则按正常使用环境设计。
