某设备工艺参数表
冲压设备工艺参数
分类及其类别号：
锻压压力机型号是锻压机械名称、主参数、结构特征及工 艺用途的代号，由汉语拼音和阿拉伯数字组成。
1、型号表示方法
产品重要基本参数变化代号 主参数 通用特性代号 组、型（系列）代号 产品重大结构变化代号 类代号
2、分类及其类别号
锻压机械按工艺和机构可分为八大类，用汉字拼音字母 表示。锻压机械的分类及字母代号如下：
• 平衡器气压调得过高，将出现以下后果： (1)有可能出现上死点停止时的超程现象，应特别注意。 (2)滑块装模高度调整时，调整电机负荷加大。 (3)主传动噪音增大。
压力机——润滑
• 压力机润滑系统主要由油箱、润滑控制板组成的泵站和各 分油器等组成，它为各需要润滑的部位提供定量润滑油。
• 注意： 压力机能否正常进行工作，保证各活动部位的充分润滑是 一个非常关键的因素，压力机操作人员和维护人员必须十 分重视。
• 注意： 气路系统中的调压阀、压力继电器按规定压力调整，不得 随意乱调，以免引发设备安全事故。各储气罐应由持证资 格专业人员定期检查安全阀工作可靠性，并从排污口排除 污物。
压力机——平衡器
• 平衡器的主要作用是通入压缩空气后平衡滑块部件、上模 及连杆等重量，可以消除连杆系统、调节螺杆等受力部位 的间隙，避免滑块上下行程过程中，因间隙换向而引起的 附加冲击力，保证滑块运动平稳和压力机精度稳定，防止 制动器失灵引起滑块自重下滑可能发生的事故，保证压力 机的使用安全性，此外，还有助于飞轮能量的迅速恢复。
5
4
拉 深
6
闭式双动压力机 闭式双点双动压力机
7
闭式四点双动压力机
8
闭式三动压力机
应用
1、2、3列为通用 单动（只有一 个滑块）压力 机；用于不需 压边的工艺 （冲裁、弯曲、 成形等）
航天炉工艺及主要设备参数
航天炉⼯艺及主要设备参数航天炉⼯艺及主要设备参数介绍1、⽣产⼯艺介绍本装置为HT-L粉煤加压⽓化装置，是由北京航天院设计的⽰范装置，设计⽇消耗原料煤约929.64吨，消耗氧⽓约48.6万⽴⽅⽶。
在4.0MPa条件下通过⽓化反应，⽣产CO+ H2为1.22×106Nm3/d，经洗涤后送变换。
HT-L粉煤⽓化⼯艺是⼀种以⼲煤粉为原料，采⽤激冷流程⽣产粗合成⽓的⼯艺。
HT-L粉煤⽓化⼯艺采⽤了盘管式⽔冷壁⽓化炉，顶喷式单烧嘴，⼲法进料及湿法除渣，在较⾼温度（1400～1700℃）及压⼒（4.0 MPa左右）下，以纯氧及少量蒸汽为⽓化剂的⽓化炉中对粉煤进⾏部分⽓化，产⽣以CO、H2为主的湿合成⽓，经激冷和洗涤后，饱和了⽔蒸汽并除去细灰的合成⽓，送⼊变换系统。
该HT-L粉煤加压⽓化装置包括1500、1600、17000、1800四个单元：其中1500单元为磨煤单元、1600单元为粉煤加压及输送单元、1700单元为⽓化及合成⽓洗涤单元、1800单元为渣及灰⽔处理单元。
1500单元、1600单元、1700单元、均为双套装置、1800单元为单套装置。
1.1航天炉⼯艺原理航天炉属于粉煤加压⽓流床，利⽤纯氧和少量蒸汽为⽓化剂，⼆氧化碳或氮⽓输送粉煤，有特质的粉煤烧嘴送⼊⾼温⾼压的⽓化室完成⽓化反应，⽣成以CO和H2为主要成分的合成⽓，⽓室多余的热量由⽔冷壁吸收产⽣中压蒸汽，煤中的灰分形成熔渣，与⾼温合成⽓⼀同进⼊激冷室进⾏⽔激冷后排出⽓化炉。
1.2⽓化炉主要结构⽓化炉主要由⽓化炉外壳、螺旋盘管和⽔冷壁和激冷室内件组成，⽓化炉外壳为三类压⼒容器，螺旋盘管和⽔冷壁由⽓化室主盘管、渣⼝盘管、炉盖盘管三部分组成，盘管内⽔循环为强制循环，通过汽包副产中压饱和蒸汽，⽔冷壁向⽕侧敷有耐⽕材料⼀⽅⾯为了减少热损失，另⼀⽅⾯为了挂渣，充分利⽤渣层的隔热功能，以渣抗渣保护炉壁，⽓化炉上部为⽓化段，下部为熔渣激冷段，⽓化段位圆柱形反应室，激冷段内有激冷环、下降管、上升管和渣池⽔分离挡板等主要部件。

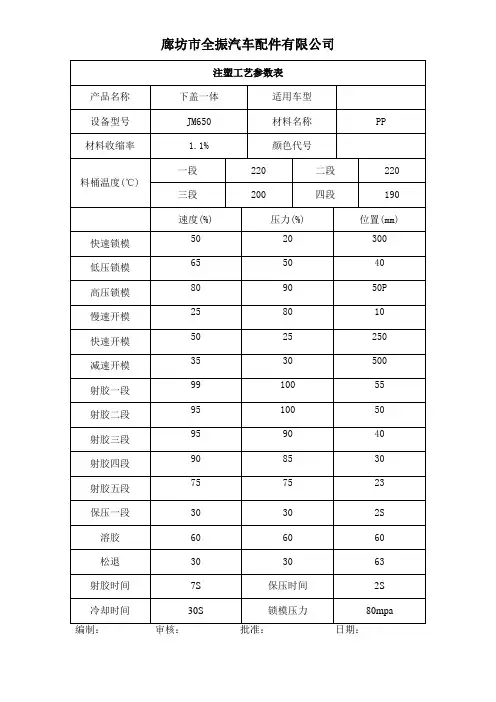

注塑工艺参数记录表
58
32
射胶五段
45
50
20
保压一段
12
50
3S
溶胶
40
16
140mm
松退
30
30
143
射胶时间
7S
保压时间
3S
冷却时间
45S
锁模压力
110Mpa
编制：审核：批准：日期：
注塑工艺参数表
产品名称
前门杂物盒
适用车型
设备型号
JM650
材料名称
PP
材料收缩率
1.4%
颜色代号
料桶温度(℃)
一段
230
二段
225
PP
材料收缩率
1.1%
颜色代号
料桶温度(℃)
一段
220
二段
215
三段
200
四段
195
速度(%)
压力(Bar)
位置(mm)
快速锁模
30
80
230
低压锁模
30
25
220
高压锁模
99
175
5
慢速开模
18
40
260
快速开模
30
50
800
减速开模
30
45
850
射胶一段
90
150
80
射胶二段
88
150
46
射胶三段
26
80
260
快速开模
30
40
800
减速开模
30
45
920
射胶一段
98
125
116
射胶二段
机械加工工艺手册表2
机械加工工艺手册表2.4-81 《机械加工工艺手册》1 金属切削原理1.1 刀具材料1.1.1 各种刀具材料的物理机械性能1.1.2 碳素工具钢与合金工具钢1.1.3 高速钢1.1.4 硬质合金1.1.5 1.2 切削液其他刀具材料1.2.1 切削液作用、分类、配方和选用1.2.2 切削液加注方法2 材料及热处理2.1 热处理2.1.1 概述2.1.2 热处理对钢铁材料切削加工性能的影响2.2 金属表面处理2.2.1 化学镀2.2.2 化学处理2.2.3 阳极氧化处理2.2.4 喷镀2.2.5 油漆涂装3 毛坯及余量3.1 毛坯种类和毛坯余量3.1.1 轧制件3.1.2 铸铁3.1.3 锻件3.1.4 冲压件3.1.5 焊接件3.2 工序间加工余量3.2.1 外圆柱表面加工余量及偏差3.2.2 内孔加工余量及偏差3.2.3 轴端面加工余量及偏差3.2.4 平面加工余量及偏差3.2.5 有色金属及其合金的加工余量3.2.6 切除渗碳层的加工余量3.2.7 齿轮和花键精加工余量4 机械加工质量4.1 机械加工精度4.2 机械加工表面质量4.2.1 已加工表面粗糙度4.2.2 加工硬化5 机械加工工艺规程制定5.1 工艺规程的编制5.2 零件结构的切削加工工艺性5.2.1 工件便于装夹和减少装夹次数5.2.2 减少刀具的调整与走刀次数5.2.3 采用标准刀具，减少刀具种类5.2.4 减少刀具切削空行程5.2.5 避免内凹表面及内表面的加工5.2.6 加工时便于进刀、退刀和测量5.2.7 减少加工表面数和缩小加工表面面积5.2.8 增加刀具的刚度与耐用度5.2.9 保证零件加工时必要的刚度5.2.10 合理地采用组合件和组合表6 车削6.1 车削用量与车削参数计算6.1.1 车床切削用量、车削力与车削功率6.1.2 自动车床的车削用量6.2 卧式车床与立式车床加工7 铣削7.1 铣床7.1.1 铣床主轴联系尺寸与工作台T形槽尺寸7.1.2 铣床附件7.1.3 铣床附加装置7.2 铣刀及其辅具7.2.1 铣刀类型、几何参数与规格7.2.2 硬质合金可转位铣刀与刀片7.2.3 其他铣刀7.2.4 铣刀直径和角度的选择7.2.5 铣刀的安装与铣刀辅具7.3 铣削用量及铣削钢的参数计算7.3.1 铣削进给量的选择7.3.2 确定铣削用量及功率常用表格7.3.3 铣削切削时间的计算7.4 铣削加工工艺7.4.1 分度头的分度计算与分度头应用7.4.2 平面的精铣7.4.3 型面精铣8 钻削8.1 钻床8.1.1 钻床类型、技术参数与联系尺寸8.1.2 立式钻床型号、技术参数与联系尺寸8.1.3 摇臂钻床型号、技术参数与联系尺寸8.1.4 排式钻床型号与技术参数8.1.5 铣端面、打中心孔机床型号与技术参数8.1.6 数控钻床与十字工作台钻床型号与技术参数8.2 刀具及其辅具8.2.1 钻头8.2.2 深孔钻8.2.3 扩孔钻、锪钻（平底、锥面）8.2.4 铰刀8.2.5 孔加工复合刀具8.2.6 辅具8.3 钻、扩、铰孔切削用量及钻削参数计算8.4 钻、扩、铰加工工艺8.4.1 加工方法选择8.4.2 钻、扩、铰加工工艺举例8.5 孔的挤光和滚压9 镗削9.1 镗床9.1.1 镗床类型与技术参数9.1.2 镗床附件9.2 镗刀及其辅具9.2.1 镗刀分类、装夹和调节方式9.2.2 单刃镗刀9.2.3 双刃镗刀9.2.4 刀杆与镗杆9.2.5 系列刀具9.3 镗床的切削用量9.3.1 卧式镗床的镗削用量与加工精度9.3.2 金刚镗床的精密镗削用量9.3.3 坐标镗床的切削用量9.4 镗削加工工艺9.4.1 金刚镗床加工9.4.2 坐标镗床加工10 拉削10.1 拉刀10.1.1常用拉刀设计10.1.2拉刀技术条件10.1.3圆拉刀设计10.1.4常用拉刀结构特点10.1.5挤压推刀10.2 拉削工艺10.2.1拉削切削液及其浇注方法10.2.2拉刀的刃磨工艺和方法11 磨削11.1 磨料与磨具11.1.1各种磨料的主要物理性能11.1.2磨具大致分类11.1.3普通磨料及其选择11.1.4超硬磨料磨具11.1.5涂覆磨具11.2 磨床与磨床夹具11.3 普通磨削11.3.1外圆磨削11.3.2内圆磨削11.3.3平面磨削11.3.4无心磨削11.3.5砂轮平衡与修整11.3.6磨削液11.4 高效与精密磨削11.4.1高速磨削11.4.2高速重负荷磨削11.4.3低粗糙度磨削11.5 超硬磨料磨具磨削11.5.1金刚石砂轮磨削11.5.2立方氮化硼(CBN)砂轮磨削11.5.3超硬磨料砂轮修整11.6 砂带磨削11.6.1砂带磨削11.6.2砂带磨削工艺参数选择11.6.3砂带磨削实例11.7 珩磨11.7.1珩磨油石的选择11.7.2珩磨工艺参数与珩磨液11.7.3特种珩磨工艺11.8 游离磨粒加工11.8.1研磨11.8.2抛光12 精密加工及超精密加工12.1 精密加工和超精密加工的范畴12.2 金刚石刀具的超精密切削12.3 超精密磨料加工12.3.1精密磨削和超精密磨削12.3.2精密和超精密砂带磨削12.3.3精密和超精密研磨12.3.4精密和超精密抛光13 特种加工13.1 概述13.2 电火花穿孔、成形加工13.2.1电火花穿孔、成形加工机床13.2.2电火花加工的工具电极和工作液系统13.3 电火花切割加工13.3.1电火花线切割机床13.3.2常用电火花线切割电源13.3.3若干因素对线切割工艺效果的影响13.4 电化学加工13.4.1电化学加工原理及设备组成13.4.2电解加工13.4.3电化学抛光13.4.4刷镀13.5 超声加工13.6 高能束加工13.6.1激光加工13.6.2电子束加工13.6.3离子束加工13.7 复合加工13.7.1电解-电火花复合加工13.7.2电解磨削与电解研磨13.7.3超声电解复合加工13.8 其他特种加工13.8.1水喷射切割13.8.2磨料喷射加工13.8.3挤压珩磨加工14 螺纹加工14.1 车螺纹14.1.1专用螺纹车床14.1.2螺纹车刀14.1.3工艺参数的选择与计算14.1.4旋风铣削螺纹14.2 丝锥攻螺纹14.2.1普通螺纹丝锥攻螺纹14.2.2螺母丝锥攻螺母螺纹14.2.3锥形丝锥攻锥螺纹14.2.4挤压丝锥挤压螺纹14.3 板牙套螺纹14.3.1板牙及辅具14.3.2圆板牙机动套螺纹的切削速度14.4 螺纹切头切螺纹14.4.1圆梳刀外螺纹切头切螺纹14.4.2径向平梳刀外螺纹切头切螺纹14.4.3切向平梳刀外螺纹切头切螺纹14.4.4径向平梳刀内螺纹切头切螺纹14.5 铣螺纹14.5.1螺纹铣刀14.5.2铣螺纹工艺参数的选择与计算14.6 滚压螺纹14.6.1滚压螺纹对坯件的要求14.6.2滚压工具耐用度14.6.3螺纹滚压头滚压螺纹14.6.4滚丝轮滚压螺纹14.6.5搓丝板滚压螺纹14.7 磨螺纹14.7.1砂轮14.7.2工艺参数的选择与计算14.7.3切削液的选择15 齿轮加工15.1 概述15.2 成形法铣圆柱齿轮15.3 滚齿15.3.1滚刀15.3.2滚齿工艺15.3.3硬齿面滚齿15.4 插齿15.4.1插齿原理15.4.2插齿机15.4.3插齿刀15.4.4插齿工艺15.5 剃齿15.5.1剃齿原理和方法15.5.2剃齿机15.5.3剃齿刀15.5.4剃齿夹具15.5.5剃齿工艺15.5.6小啮合角剃齿15.6 磨齿15.6.1磨齿夹具15.6.2砂轮的选择和修形15.6.3磨齿工艺15.7 珩齿15.7.1珩齿机15.7.2珩齿轮15.7.3珩齿工艺15.8 蜗轮和蜗杆加工15.8.1蜗杆加工15.8.2蜗轮加工15.8.3新型蜗杆副加工15.9 直齿锥齿轮加工15.9.1 成型齿轮铣刀铣齿法15.9.2 刨齿15.9.3 双刀盘滚切法铣齿。
孔加工的切削参数表格(精)
孔加工的切削参数及加工余量1）孔加工的切削参数表 1～表 4 中列出了部分孔加工切削用量，供选择时参照。
表 1 高速钢钻头加工钢件的切削用量材料强δb=520～700MPa δ b=700～900MPa δb=1000～ 1100MPa 切度(35 、 45 钢) (15Cr 、 20Cr) (合金钢 )削钻用量 f f f头υc υ c υc 直径/(m/min) /(mm/r) /(m/min) /(mm/r) /(m/min) /(mm/r) 1～ 6 8～ 25 0.05 ～ 0.1 12～ 30 0.05 ～0.1 8～ 15 0.03 ～ 0.08 6～ 12 8～ 25 0.1 ～0.2 12～ 30 0.1 ～0.2 8～ 15 0.08 ～ 0.15 12～22 8～ 25 0.2 ～0.3 12～ 30 0.2 ～0.3 8～ 15 0.15 ～ 0.25 22～50 8～ 25 0.3 ～0.45 12～ 30 0.3 ～0.54 8～ 15 0.25 ～ 0.35表 2 高速钢钻头加工铸铁的切削用量材料硬度160 ～200HBS 200～400HBS 300～400HBS 切钻削用量υ c f υ c f υ c f 头直径/(m/min) /(mm/r) /(m/min) /(mm/r) /(m/min) /(mm/r) 1～6 16～ 24 0.07 ～0.12 10～ 18 0.05 ～ 0.1 5～12 0.03 ～0.08 6～ 12 16～ 24 0.12 ～ 0.2 10～ 18 0.1 ～0.18 5～12 0.08 ～0.15 12～22 16～ 24 0.2 ～0.4 10～ 18 0.18 ～0.25 5～12 0.15 ～ 0.2 22～50 16～ 24 0.4 ～0.8 10～ 18 0.25 ～ 0.4 5～12 0.2 ～0.3表 3 高速钢铰刀铰孔的切削用量工件资料铸铁钢及合金钢铝铜及其合金切削用量υc f υc f υ c f /(m/min) /(mm/r) /(m/min) /(mm/r) /(m/min) /(mm/r) 铰刀直径6～ 10 2～6 0.3 ～ 0.5 1.2 ～5 0.3 ～ 0.4 8～ 12 0.3 ～0.5 10～15 2～6 0.5 ～1 1.2 ～5 0.4 ～ 0.5 8～ 12 0.5 ～1 15～25 2～6 0.8 ～ 1.5 1.2 ～5 0.5 ～ 0.6 8～ 12 0.8 ～1.5 25～40 2～6 0.8 ～ 1.5 1.2 ～5 0.4 ～ 0.6 8～ 12 0.8 ～1.5 40～60 2～6 1.2 ～ 1.8 1.2 ～5 0.5 ～ 0.6 8～ 12 1.5 ～2表 4 镗孔切削用量工件资料铸铁钢及合金钢铝及其合金工序切削用量υc fυc f υ c f刀具资料/(m/min) /(mm/r) /(m/min) /(mm/r) /(m/min) /(mm/r)高速钢20～2515～300.35 ～0.7100～ 150 0.5 ～ 1.5粗加工35～50 0.4 ～0.45100～ 250 合金 50～70高速钢20～35 15～50 0.15 ～0.45100～ 2000.2 ～ 0.5半精加工50～70 0.15 ～ 0.45 合金 95～135高速钢70～90D1 级<0.08 0.02 ～0.15150～ 4000.06 ～ 0.1精加工100～135合金D 级 0.12 ～0.152）孔加工的加工余量表 5 中列出在实体资料上的孔加工方式及加工余量，供选择时参照。
Sputter 工艺
溅射阙值概念： 10~100 eV 1 eV = 1.60217653(14) × 10^(-19) J (焦耳，能量单位） 为什么选用Ar 沉积速率 AZO:200nm*m/min Deposition rate Al:400nm*m/min NiV:100nm*m/min
背电极各层作用：
•AZO •Al •NiV 3N planar ——形成透明导电膜，阻止金属扩散 4N rotatable ——反射光线，并形成导电级 3N rotatable ——作为封装层
1.靶材及靶系统： 2.产品检测方法： 3.设备工艺参数
影响Sputter的工艺参数： 1. 2. 3. 4. 5. 6. 7. 8. 靶基距 磁基距 真空度（本底、工艺） 漏率 气体流量 基片温度 电源性能 其它
谢谢聆听！ 下面是自由讨论时间！
积分球 定义： 光度测量用的中空球体。在球的内表面涂有无波长选择性的(均匀) 漫反射性的白色涂料。在球内任一方向上的照度均相等。 积分球是测量光源的光通量，色温，光谱分布等参数的 解释： 具有高反射性内表面的空心球体。 用来对处于球内或放在球外并靠近某个窗口处的试样对光的散射或发射进行收集的一 种高效率器件 。球上的小窗口可以让光进入并与检测仪器靠得较近。 积分球又称为光通球，是一个中空的完整球壳。内壁涂白色漫反射层，且球内壁各点 漫射均匀。光源S在球壁上任意一点B上产生的光照度是由多次反射光产生的光照度叠 加而成的。 积分球的涂层 积分球内壁涂层反射率ρ(λ)和积分球等效透过率 τ(λ)是积分球最重要的质量指标。
测量膜层厚度 •台阶仪：机械方法 •椭偏仪：光学原理
分光光度计—利用光学原理。 总能量=透过+吸收+反射
可检测表面缺陷、镀膜和边； 发现任何形状缺陷; 可以可靠地识别气泡、划痕和斑点这样的玻璃缺陷。
16MnDR钢制低温压力容器焊接工艺
16MnDR钢制低温压力容器焊接工艺2020年我公司为某公司生产的两台液氨储罐，设备规格：φ2800×9736×25；主要受压元件材质：16MnDR；介质特性：中度危害；设计压力：2.5MPa；设计温度：-33.4/60℃；采用焊后热处理；容器类别：Ⅲ类压力容器。
为了公司今后生产同类材质的容器设备积累经验，现将16MnDR焊接工艺进行了总结。
1. 16MnDR钢的焊接性分析1.1 16MnDR钢的化学成分及力学性能我司采用了新余钢铁生产的16MnDR钢，化学成分及力学性能见表1表1 16MnDR钢的化学成分（质量分数）（%）和力学性能1.2 焊接性分析由表1可知，16MnDR钢的碳当量为0.47%，淬硬倾向不大，室温下焊接一般不会产生冷裂纹，16MnDR钢在正火状态下交货，其S、P含量控制的极低，也不易产生热裂纹。
16MnDR钢对于中厚板在焊接刚性拘束较大或环境温度过低时，在焊前应进行预热，焊后采取消应热处理。
16MnDR钢的组织的晶格类型属于体心立方点阵晶格，有低温转脆倾向，尤其是铁素体钢，其晶粒越细小，钢的脆性转变温度越向低温方向移动，低温冲击韧性值也越高。
因此，采取细化焊缝组织晶粒、降低填充金属的杂质、减少焊接接头的拘束度是制定16MnDR厚钢板焊接工艺的要点。
2. 焊接工艺评定试验2.1 焊接工艺评定试验的选材16MnDR为我公司首次使用材料，需进行焊接试验和焊接工艺评定。
NB/T47015-2011《压力容器焊接规程》中对16MnDR材料，推荐了焊条电弧焊的焊材（J507RH），氩弧焊和埋弧焊焊材均没有推荐。
我公司在联系有制作经验的单位和国内知名的焊材制造商等单位，确定本批设备焊材按照焊条电弧焊（SMAW）选用J507RH（E5015-G符合GB/T5117-2012和NB/T47018.2-2017标准要求，要求焊条进行焊条扩散氢复验）、氩弧焊（GTAW）选用ER55-Ni1（符合GB/T39280-2020和NB/T47018.3-2017标准要求）、埋弧焊（SAW）选用H09MnDR+SJ209DR（符合NB/T47018.4-2017标准要求，要求焊材在夏比（V型缺口）低温冲击吸收功-40℃时，不低于47J）。
高炉主要工艺参数计算公式_第三次讨论(10.13)
高炉主要工艺参数计算公式1、风口标准风速：V标＝Q/(F*60)式中V标－－风口标准风速，m/sQ――风量，m3/minF――风口送风总面积，m22、风口实际风速：V实= V标*(T+273)*0.1013/ (0.1013+P)*(273+20)式中V实－－风口实际风速，m/sV标－－风口标准风速，m/sT－－风温，℃P－－鼓风压力，MPa3、鼓风动能：E=0.412 * 1/n * O3/F2 * (T+273)2/(P+P0)2式中E－－鼓风动能，j/sQ－－风量，m3/minn－－风口数目，个F－－风口总截面积，m3T－－热风温度，℃P－－热风压力，MPaP0－－标准大气压，等于101325PaV――炉缸煤气量,m3宝信疑问：O3是否就是Q3？Q：风量，m3/min；（是的）（动能公式按确认文件中宝信理解计算）V――炉缸煤气量,m3，公式中未使用；（不用）6、焦炭负荷：P=Q矿/Q焦式中P－－焦炭负荷Q矿－－矿石批重，kgQ焦－－焦炭（干基）批重，kg7、综合负荷：P=Q矿/Q焦式中P－－综合负荷Q矿－－矿石批重，，kgQ综焦－－综合干焦量批重（干焦量十其它各种燃料量×折合干焦系数批重，）kg宝信疑问：报表上的负荷采取焦炭负荷还是综合负荷；其中干基是否就是干焦（是的）；（参照新发给你的报表）8、休风率： u=t/T×100％式中 u――休风率，％t ——高炉休风停产时间，minT——规定日历作业时间（日历时间减去计划达中休时间），min9、生铁合格率生铁合格率是指检验合格生铁占全部检验生铁的百分比。
其计算公式为：生铁合格率（%）= 生铁检验合格量（吨）×100%生铁检验总量（吨）生铁检验合格量是否同下面焦比中合格生铁产量一个概念（不是，生铁检验合格量不进行折算，而焦比中合格生铁产量要进行折算）或者说它们的关系如何计算说明：（1）高炉开工后，不论任何原因造成的出格生铁，均应参加生铁合格率指标的计算。
