稳幅文氏电桥正弦波发生器解析
RC桥式正弦波振荡器
1. RC 桥式正弦波振荡器（文氏电桥振荡器）如图电路主要由两部分组成：（1）正反馈环节：由RC 串、并联电路构成，同时起相位起振作用和选频作用。
（2）负反馈和稳幅环节：由R 3、R 5、R P =R 4及二极管等元件构成，其中R 3、R 5、R P 主要作用是引入负反馈，调节电位器可以改变负反馈深度，以满足振荡的振幅条件和改善波形；稳幅环节是利用两个反向并联二极管VD 1、VD 2正向电阻的非线性特性来实现的，二极管要求采用温度稳定性好且特性匹配的硅管，以保证输出正、负半周波形对称；R 3的作用是削弱二极管非线性的影响，以改善波形失真。
电路的谐振频率：f o =RC π21起振的振幅条件：21≥R R f（其中R f = R P +（R 5// r D ），r D 为二极管正向导通电阻）2. 实验步骤和测量数据（1）调节R P ，使电路起振且波形失真最小。
如果不能起振，说明负反馈太强，应适当调大R P ；如果波形失真严重，应适当调小R P 。
观察起振过程，从正弦波的建立到出现失真。
记录数据并分析负反馈强弱对起振条件及输出波形的影响。
（2）调节电位器R P ，使输出电压u o 幅度最大且不失真，用万用表交流电压档分别测量输出电压U o m 、反馈电压U+和U —，分析振荡的幅度条件。
（3）改变选频网络的参数C 或R 可调整电路的振荡频率，频率粗调通过改变电容C 进行量程切换，而量程内频率细调通过改变电阻R 来实现。
1. 占空比可调方波发生器电路主要由滞回比较器和RC 积分电路组成。
分析时注意电路的连接方式。
电路的谐振频率： f o =）（211321ln )2(1R R C R R P ++方波的输出振幅：U o m =±U Z2. 实验步骤和测量数据（1）调节电位器R 5至中心位置，用双踪示波器同时观察并描绘方波u o 及三角波u c 波形，测量其幅度和频率并记录。
（2）改变电位器R 5动点位置，观察u o 、u c 幅度及频率变化情况，把动点调至最上端和最下端，测出频率范围并记录。
实验七 文氏桥正弦振荡器
实验七 文氏桥正弦振荡器一、 实验目的1．掌握振荡条件和稳幅措施。
2．研究文氏桥网络的选频特性和传输特性。
3. 学习文氏桥振荡器的调试与测试技术。
二、 实验原理1. 振荡器的振荡条件振荡过程是一个正反馈过程，振荡常常是一个微扰引起的，如果这个微扰经过反馈，弱于原输入的讯号，循环一次减弱一次，直至消亡，即为负反馈或环增益小于1, 无法起振。
如果经过反馈后的信号强于原来的输入讯号，循环一次增强一次，振幅越来越大，直至晶体管的非线性或外部稳幅系统限制了它的振幅为止。
我们把这个放大与反馈的过程表达为∙∙FA ，即称为环路增益，简称环增益。
电压放大倍数∙A 与反馈系数∙F都是复数：AFj j eA A eF F φφ∙∙∙∙==7-1∙∙F A =)(F A j eF A φφ+∙∙7-2令AA =∙， F F =∙，因此起振条件有两个：振幅条件： 1>AF (6-3) 相位条件：2 n=0,1,2A F n φφπ+= (6-4)起振以后，振幅逐渐增大，但由于晶体管的非线性或稳幅系统起控，A 逐渐变小，达到一个平衡状态，此时1=AF ，所以振荡器的振幅平衡条件为：1=AF(6-5)A 与F 都是频率的函数，在某个频率上，这两个条件都满足了，这个频率便是振荡器的振荡频率。
2. 文氏桥正弦振荡器文氏桥振荡器是低频振荡器中最常见的一种电路。
它使用的元件只需电阻、电容，而不需要难于制作的电感元件，且波形比较好，故得到广泛应用。
文氏桥原是电学中的交流电桥，用来测量电容的容量，以及交流电频率的电桥。
原名是维恩电桥（Wien Bridge ），我国简称为文氏桥。
这个电桥的电路如图7-1（a ）所示图7-1 文氏电桥如果电桥的R 1＝R 2＝R ，C 1＝C 2＝C ，R 4＝2R 3，那么从A 、C 两端输入一个频率为：12f R Cπ=的正弦波电压，B 、D 两端的电压便为零。
我们可以将这个桥路分解为图7-1（b ）与7-1（c ）两个网络。
正弦波、方波、三角波发生电路解析
一、设计目的及要求：1.1、设计目的：（1）.掌握波形产生电路的设计、组装和调试的方法；（2）.熟悉集成电路：集成运算放大器LM324，并掌握其工作原理。
1.2、设计要求： （1）设计波形产生电路。
（2）信号频率范围：100Hz ——1000Hz 。
（3）信号波形：正弦波。
二、实验方案：方案一：为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。
但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。
如果正反馈量大，则增幅，输出幅度越来越大，最后由三极管的非线性限幅，这必然产生非线性失真。
反之，如果正反馈量不足，则减幅，可能停振，为此振荡电路要有一个稳幅电路。
为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。
选频网络由R 、C 和L 、C 等电抗性元件组成。
正弦波振荡器的名称一般由选频网络来命名。
正弦波发生电路的组成：放大电路、正反馈网络、选频网络、稳幅电路。
产生正弦波的条件与负反馈放大电路产生自激的条件十分类似。
只不过负反馈放大电路中是由于信号频率达到了通频带的两端，产生了足够的附加相移，从而使负反馈变成了正反馈。
在振荡电路中加的就是正反馈，振荡建立后只是一种频率的信号，无所谓附加相移。
(a)负反馈放大电路 (b)正反馈振荡电路图1 振荡器的方框图比较图1(a) 和 (b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。
由于振荡电路的输入信号i X =0，所以i X =fX 。
由于正、负号的改变，正反馈的放大倍数为：F AA A -=1f，式中A 是放大电路的放大倍数，.F 是反馈网络的放大倍数。
振荡条件：1..=F A幅度平衡条件：|..F A |=1相位平衡条件：ϕAF = ϕA +ϕF = ±2n π振荡器在刚刚起振时，为了克服电路中的损耗，需要正反馈强一些，即要求1|..|>F A 这称为起振条件。
1KHZ正弦波产生电路
1KHZ正弦波产生电路(文氏电桥振荡器)电路原理：TR1 结型场效应管在这里充当压控可变电阻，它与R3、R4一起构成文氏振荡器的负反馈回路，TR1的电阻越大，负反馈越强。
D2、D3、R8、R9、R10与IC（2/2）对输出振荡电压进行全波整流，在IC的1脚产生负的整流输出电压，经过D1与R7、C4滤波后获得一个负的直流电压，该电压与振荡输出的幅值差不多相等。
这个负电压加在TR1的G极，控制着TR1的D-S极之间的电阻值。
振荡输出幅度增大，TR1的G极电压就越负，TR1的D-S极间阻值变大，负反馈增强，使得振荡幅度减小。
通过以上的自动调节，使振荡幅度保持稳定，避免放大器进入非线性区域，从而获得良好的正弦波形。
文氏振荡器常见的一种稳幅措施是在负反馈回路中加入二极管（见下图）：目的也是在输出幅度增大时使负反馈增强，但由于二极管的非线性，会使输出波形发生少许畸变。
而提供的这个电路的负反馈回路中不含有非线性元件，因而能获得高质量的正弦波形。
正弦波产生电路作者：佚名来源：爱华发布时间：2008-5-23 9:44:39 [收藏] [评论]一：产生正弦振荡的条件正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波，我们一般是在放大电路中引入正反馈，并创造条件，使其产生稳定可靠的振荡。
正弦波产生电路的基本结构是：引入正反馈的反馈网络和放大电路。
其中：接入正反馈是产生振荡的首要条件，它又被称为相位条件；产生振荡必须满足幅度条件；要保证输出波形为单一频率的正弦波，必须具有选频特性；同时它还应具有稳幅特性。
因此，正弦波产生电路一般包括：放大电路；反馈网络；选频网络；稳幅电路四个部分。
我们在分析正弦振荡电路时，先要判断电路是否振荡。
方法是：（重点）是否满足相位条件，即电路是否是正反馈，只有满足相位条件才可能产生振荡；放大电路的结构是否合理，有无放大能力，静态工作是否合适；是否满足幅度条件，检验，若：(1)则不可能振荡；(2)振荡，但输出波形明显失真；(3)产生振荡。
稳幅文氏电桥正弦波发生器
*课程设计报告题目：文氏电桥正弦波振荡学生姓名：**学生学号：***系别：电气信息工程学院专业：通信工程届别：2014届指导教师：**电气信息工程学院制2013年5月文氏电桥正弦波振荡学生：**指导教师：**电气信息工程学院通信工程专业1 课程设计的任务与要求1.1 课程设计的任务1. 培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。
2. 学习较复杂的电子系统设计的一般方法，提高基于模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
3. 进行基本技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。
1.2 课程设计的要求（1）熟悉multisim的使用方法，掌握文氏电桥正弦波振荡原理，以此为基础在软件中画出电路图。
（2）绘制出文氏电桥正弦波振荡的波形，观察其波形，通过对分析结果来加强对其原理的理解。
（3）在老师的指导下，独立完成课程设计的全部内容，并按要求编写课程设计论文，文中能正确阐述和分析设计和实验结果。
1.3 课程设计的研究基础（设计所用的基础理论）以文氏电桥正弦波振荡电路仿真为例,分析了基本及稳幅文氏电桥正弦波发生器的特点,并采用Multisim 10软件对文氏电桥正弦波发生器进行了仿真,仿真结果与理论分析结果一致。
软件仿真在课堂教学、电路设计、及实验教学中的应用,使得课堂教学信息量饱满,设计、实验变得轻松,使教学的效果得到提升,在教学领域具有重要的推广、应用价值。
在自控、测量、无线电通讯、测量等技术领域中,需用到波形发生器,较常用的是正弦波振荡器和多谐振荡器两大类。
采用Multisim10仿真软件对正弦波振荡器进行仿真,该软件是NI 公司下属的Electronics WorkbenchGroup 发布的交互式SPICE 仿真和电路分析的软件。
1KHZ桥式正弦波振荡器电路的设计与制作详解
目录摘要 (2)1．系统基本方案 (2)1.1 正弦波振荡电路的选择与论证 (2)1.2. 运算放大器的选择 (3)1.3最终的方案选择 (3)2.正弦波发生器的工作原理 (3)2.1正弦波振荡电路的组成 (3)2.1.1 RC选频网络 (3)2.1.2放大电路 (6)2.1.3正反馈网络 (6)2.2产生正弦波振荡的条件 (6)2.3.判断电路是否可能产生正弦波的方法和步骤 (7)3．系统仿真 (7)4．结论 (8)参考文献： (11)附录 (13)1KHZ 桥式正弦波震荡器电路的设计与制作摘要 本设计的主要电路采用文氏电桥振荡电路。
如图1-1文氏桥振荡电路由放大电路和选频网络两部分组成,施加正反馈就产生振荡，振荡频率由RC 网络的频率特性决定。
它的起振条件为： ，振荡频率为：。
运算放大器选用LM741CN,采用非线性元件（如温度系数为负的热敏电阻或JFET ）来自动调节反馈的强弱以维持输出电压的恒定，进而达到自动稳幅的目的，这样便可以保证输出幅度为2Vp-p ；而频率范围的确定是根据式RC f π210=以及题目给出的频率范围来确定电阻R 或电容C 的值，进而使其满足题目的要求。
关键词：文氏电桥、振荡频率、LM741CN1．系统基本方案1.1 正弦波振荡电路的选择与论证本设计选用文氏电桥振荡电路。
图1 RC 桥式振荡电路这种电路的特点是：它由放大器即运算放大器与具有频率选择性的反馈网络构成，施加正反馈就产生振荡。
振荡频率由RC 网络的频率特性决定。
它的起振条件为： 12R R f>。
它的振荡频率为：RCf π210=。
1.2. 运算放大器的选择考虑到综合性能和题目要求的关系这里我们选用LM741CN 作为运算放大。
1.3最终的方案选择文氏电桥振荡电路适用的频率范围为几赫兹到几千赫兹，可调范围宽，电路简单易调整，同时波形失真系数为千分之几。
很适合我们题目的要求。
故采用文氏电桥振荡电路.RC 文氏电桥振荡电路是以RC 选频网络为负载的振荡器.这个电路由两部分组成，即放大电路和选频网络。
文氏电桥音频信号发生器
文氏电桥音频信号发生器音频信号发生器电子爱好者在测试音频放大器和滤波器电路性能时,往往需要高质量的正弦波信号源,文氏电桥振荡器就是一种合适的正弦波信号源,它的放大倍数必须精确地固定为3.如果放大倍数小于3.将会导致停振:如果放大倍数大于3,就会产生波形失真.文氏电桥音频信号发生器由文氏电桥,负反馈电路,放大电路,衰减电路,输出缓冲电路和电源电路组成.电路原理如附图所示.文氏电桥运算放大器ICla是振荡器的主要器件.Rl,vR1a和cl～c4组成并联移相网络,R4,YRtb和C5~C8组成串酰移相网络,在某特定频率下,串并联网络形成正反馈,连同ICla组成振荡电路.为保证振荡频率准确,CI～c8应选用误差小于5%的精密电容,VRIa,VR2a为双联电位器,该振荡电路的频率调节范围为5Hz~5OkHz负反馈电路R2,R3,R5和TRI的导通电阻构成反馈系数可变的负反馈支路,虽然降低了放大倍数,却提高了振荡电路的稳定性,当场效应菅TRl完全截止时,由反馈电阻R2,R3设定的ICla电压增益是247;当TRI饱和导通时,电阻R3与电阻R5并联,ICla电压增益增大到3.47.当该管的导通电阻困栅压变化时,可以认为TR1是一只可变电阻.在恰当的栅压条件下,将得到放大倍数正好是3.围绕IClc设计的电路控制场欢应管的栅压.ICIa输出的止弦波信号经二极管Dl整流.产生的直流电压对电容器c9充电. IClc第@脚的负电压通过Ic1c放大,送至TRI的栅极g.放大电路文氏电桥正弦波发生器产生的音频信号经rcla第@脚送至[Clb第@脚,经放大后在其第@脚输出峰峰值为18V 的正弦信号.衰减电路IClb放大后的正弦信号送至由开关s2和电阻RI2,RI3,R14,电位器VR2组成的衰减器,衰减率分别为1,10,100,VR2为细调电位器.缓冲输出电路ICld将衰减后的信号缓冲输出,通过无极性隔直电容CIO馈至发生器的输出端.电源电路由电源变压器输出的交流12V电压经D2~D5桥式整流后,经电容cll,C12滤波后输出正,负双电源为电路供电:凌铃编译自英~]{EverydayPracticalElectronics}一一一一一一一一一一一一一一一一一一一一一{本期知识讲座答案:石英晶体振荡电路有两种:9(1)并联晶体振荡器,振荡频率为fp,晶体阻抗为∞:!(2)串联晶体振荡器,振荡频率为fs,晶体阻抗为00.:.-Ll/,{ZD沁■.,/广-_I卜,'I.:.,门.,—v,—^,_I一-d—IIIIIL{卜I广.v篇,IN.4140.^鼍s_-.hB1l,l--i_.一一lI量程一砖～TR1+占喜'-rlI-∞-■5—2O夏忠泽需大量s岫蓝色发光二极管.E—腑iI: 求购?xazz..00?.家庭,it子。
文氏桥振荡器的振荡原理
文氏桥振荡器的振荡原理
文氏桥振荡器是一种基于运算放大器的反馈型振荡器，由德国电子工程师Karl Küpfmüller于1938年发明。
它采用了电荷耦合反馈技术，能够产生稳定的正弦波振荡信号。
文氏桥振荡器的振荡原理主要涉及运算放大器、反馈网络和频率稳定电路。
文氏桥振荡器的核心是运算放大器，它扮演着反馈网络和放大信号的角色。
运算放大器具有高增益、低输入阻抗和高输入阻抗的特点，能够将输入信号放大到足够的幅值以启动振荡。
文氏桥振荡器通过反馈网络将一部分输出信号送回到输入端，形成自激振荡的闭环系统。
反馈网络由电容和电阻构成，起到频率选择和振荡幅度控制的作用。
当反馈网络满足一定的条件时，就可以实现振荡。
具体来说，反馈网络中的电容和电阻的值会决定振荡的频率，并通过电阻进行幅度控制。
为了使振荡器产生稳定的正弦波振荡信号，文氏桥振荡器还引入了频率稳定电路，主要由电感、电容和晶体管组成。
频率稳定电路能够补偿运算放大器的增益随频率变化而引起的变化，从而保持振荡频率的稳定性。
当振荡器运行时，初始的微小噪声在经过放大和反馈之后逐渐增大，最终达到一定的振荡幅度。
同时，振荡器会不断产生正弦波信号，并输出到外部电路中使用。
总结来说，文氏桥振荡器的振荡原理依赖于运算放大器、反馈网络和频率稳定电路的相互作用。
通过适当的反馈和稳定电路设计，振荡器能够产生稳定的正弦波振荡信号。
这种振荡器在电子设备中广泛应用，例如在无线电收发器、音频设备和通信系统中的本振源等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*

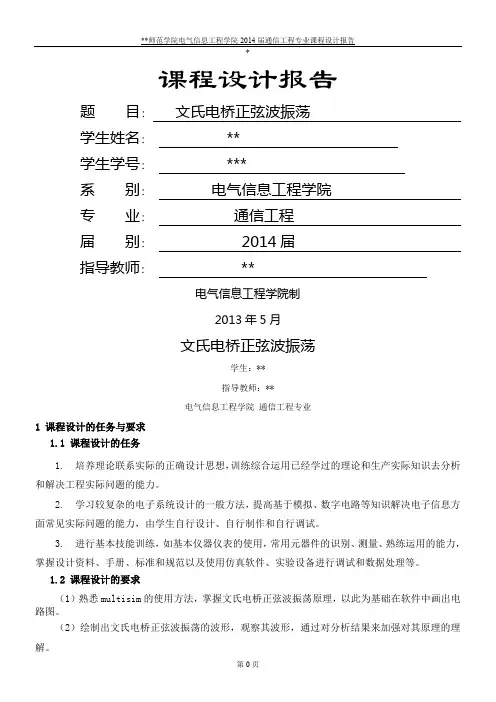

课程设计报告
题目：文氏电桥正弦波振荡
学生姓名： **
学生学号： ***
系别：电气信息工程学院
专业：通信工程
届别： 2014届
指导教师： **
电气信息工程学院制
2013年5月
文氏电桥正弦波振荡
学生：**
指导教师：**
电气信息工程学院通信工程专业
1 课程设计的任务与要求
1.1 课程设计的任务
1. 培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。
2. 学习较复杂的电子系统设计的一般方法，提高基于模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
3. 进行基本技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。
1.2 课程设计的要求
（1）熟悉multisim的使用方法，掌握文氏电桥正弦波振荡原理，以此为基础在软件中画出电路图。
（2）绘制出文氏电桥正弦波振荡的波形，观察其波形，通过对分析结果来加强对其原理的理解。
（3）在老师的指导下，独立完成课程设计的全部内容，并按要求编写课程设计论文，文中能正确阐述和分析设计和实验结果。
1.3 课程设计的研究基础（设计所用的基础理论）
以文氏电桥正弦波振荡电路仿真为例,分析了基本及稳幅文氏电桥正弦波发生器的特点,并采用Multisim 10软件对文氏电桥正弦波发生器进行了仿真,仿真结果与理论分析结果一致。
软件仿真在课堂教学、电路设计、及实验教学中的应用,使得课堂教学信息量饱满,设计、实验变得轻松,使教学的效果得到提升,在教学领域具有重要的推广、应用价值。
在自控、测量、无线电通讯、测量等技术领域中,需用到波形发生器,较常用的是正弦波振荡器和多谐振荡器两大类。
采用Multisim10仿真软件对正弦波振荡器进行仿真,该软件是NI 公司下属的Electronics WorkbenchGroup 发布的交互式SPICE 仿真和电路分析的软件。
前期发展经历了EWB5.0、EWB6. 0、
Multisim2001、Mult-isim7、Multisim8、Multisim9 等版本。
Multisim10 的特点有:1) 器件丰富。
Multisim10比老版本新增了1200 多个器件、500多个SPICE 模块和100 多个开关模式电源模块。
2) 虚拟仪器种类齐全。
通用仪器有数字万用表、信号源,双通道示波器、波特图示仪、字信号发生器、逻辑分析仪、失真度测试仪、频谱分析仪和网络分析仪等。
3) 软件分析功能更强大。
分析功能包括静态工作点
分析、交流小信号分析、瞬态分析、灵敏度分析、参数扫描分析、温度扫描分析、传输函数分析、最坏情况分析、特卡洛分析、批处理分析、噪声指数分析、射频分析等。
1 基本文氏电桥正弦波发生器[1-3]常用的正弦波振荡电路有RC 和LC 两种电路,通常低频段选用RC 振荡器,其电路输出功率小,频率较低;高频段选用LC 振荡电路, 其输出的功率、频率都要高一些;频率稳定度要求高时,一般采用电容三点式振荡电路。
若从波形的种类和精度两方面考虑时, 要生成正弦波时,选用文氏电桥振荡器,更易组成外稳幅振荡器。
文氏电桥正弦波发生器是一种常用的RC振荡器,可以用来产生低频正弦波。
采用运算放大器和文氏电桥反馈网络组成的基本振荡电路模型如图所示。
2 文氏电桥正弦波振荡系统方案制定
2.1 方案论证
从理论上讲, 满足振荡条件后, 振荡幅值可固定在任意值上,但由于环境温度等外界条件的变化, 振荡条件会受到影响, 使振荡器停振或产生钵形失真。
因此须在基本电路上增加稳幅电路。
为得到稳幅的目的, 通常采用两只反向并接的二极管和电阻R1并联,它们在输出电压的正负半周内分别导通。
在起振之初,由于输出电压幅度很小,不足以使二极管。
利用二极管的非线性特性,使振荡电路能根据振荡幅度的变化,自动地改变基本放大器的负反馈的强弱,实现稳幅目的振荡过程中,两只二极管交替导通和截止,若外界因素使振幅增大, 二极管的正向导通电阻RD减小,使RF变小, 负反馈系数自动变大,反馈作用加强,从而稳定振幅。
3 文氏电桥正弦波振荡系统方案设计
3.1各单元模块功能介绍及电路设计
3.2电路参数的计算及元器件的选择
在本次课程设计电路图中，所用到的元器件包括电容、电阻、直流电源、交流电源、集成功放741、示波器等。
3.4 系统整体电路图
4 Multisim软件系统仿真和调试
4.1 仿真软件介绍
Multisim软件前身是加拿大IIT公司在20世纪八十年代后期推出的电路仿真软件EWB（Electronics Workbench）,后来，EWB将原先版本中的仿真设计更名为multisim，2005年之后，加拿大IIT公司隶属于美国国家仪器公司（National Instrument，简称NI公司），美国NI公司于2006年初首次推出Multisim9.0版本。
目前最新版本是美国NI公司推出的multisim10。
包含了电路原理图的图形输入、电路的硬件描述语言输入方式，具有丰富的仿真能力。
它具有更形象直观的人机交互界面，并且提供了更加丰富的元件库、仪表库和各种分析方法。
完全满足电路的各种仿真需要。
Multisim软件是迄今为止使用最方便、最直观的仿真软件，其基本元件的数学模型是基于Spice版本，但增加了大量的VHDL元件模型，可以仿真更复杂的数学元器件，另外解决了Spice模型对高频仿真不精确的问题。
Multisim在保留了EWB形象直观等优点的基础上，大大增强了软件的仿真测试和分析功能，大大扩充了元件库中的元件的数目，特别是增加了大量与实际元件对应得元件模
型，使得仿真设计的结果更加精确、更可靠、更具有实用性。
4.2 系统仿真实现
文氏电桥正弦波振荡产生波形图
4.3 系统测试（要求测试环境、测试仪器、测量数据）
5 总结
5.1 设计小结
通过这次电子课程设计，进一步理解并加深了对所学的模拟及数字电子技术的认识。
学会了在实践中运用理论，用理论来指导实践，培养了理论联系实际的正确设计思想。
通过对课题的设计，训练了运用所学的理论知识去思考问题并联系理论实际解决问题的能力，同时通过此次设计，学会了较复杂的电子系统设计的一般方法，进一步掌握了分析与设计一般电子电路的方法，并增强了独立的思考问题和解决问题的能力。
同时进行基本的技能训练，学会了基本仪器的使用及基本电子元器件的识别与测量。
总之，通过这次电子课程设计，培养了实际运用理论的能力，为以后的学习和工作有很好的促进作用。
5.1 收获体会
通过这次课程设计我了解了压控振荡器在结构上的特点，使我在选择压控震荡器时更加明确哪种振荡器更合适，同时让我更好地掌握了各种电路的分析、调
试与计算方法，收悉了振荡电路的各种原理和压控振荡器的使用方法，更深刻地理解了课本知识。
在此次作课程设计过程中，我深深地感受到自己所学知识的有限和对所学知识的生疏，明确了不仅要学课本知识，还要再通过图书馆和网络等各种渠道来扩充自己的知识，并且要学会对所学内容的取舍及分析。
总之，从中我学到了如何对待遇到的困难。
增强了对所学知识的思考整合能力，培养了自己的思维能力。
在做课程设计过程中，老师给了很大的自由发挥的空间，可以自己选题，让我自己运用所学知识去分析和解决实际问题。
这次课程设计培养了我一丝不苟的科学态度和做学问应有的耐心及恒心，也使我认识到做事要不畏困难和迎难而上的重要要性。
6 参考文献
[1]电子线路：非线性部分/谢佳奎主编：谢佳奎，宣月清，冯军编.——4版.——北京：高等教育出版社，（2010重印）
[2]通信原理/樊昌信，曹丽娜编著. ——6版.——北京：国防工业出版社，2011.8重印
[3]张肃文，陆兆熊.高频电子线路.第三版.高等教育出版社，1993年
[4]董在望，肖华庭.通信电路原理.高等教育出版社，1989年
[5]黄智伟.基于Multisim2001的电子电路计算机仿真设计与分析.北京电子工业出版社。
2004
[6] Multisim7电路设计及仿真应用/熊伟等编著。
——北京:清华大学出版社，2005.7
[7] Multisim7 User Guide.Interactive Image Technology Ltd.Canda,3003
[8]曾兴雯，刘乃安，陈健.高频电路原理与分析[M].西安:西安电子科技大学出版社,2003，6.
[9]郑步生,吴渭.Multisim2001电路设计及仿真入门与应用[M].北京:电子工业出版社,2002，2.
7附录
系统主要功能展示图
器件清单。
