喷油泵常见故障分析
柴油机喷油泵的常见故障及维修处理方法
柴油机喷油泵的常见故障及维修处理方法【摘要】柴油机喷油泵是柴油机的重要部件，负责将燃油送入喷油嘴，影响着柴油机的燃烧效率和性能。
喷油泵常见故障会给柴油机带来严重影响，如动力下降、油耗增加等问题。
其中堵塞是影响喷油泵正常工作的主要原因之一，需要及时清洗或更换堵塞物。
喷油泵密封不严会导致燃油外泄，需要检查密封件并调整。
喷油泵压力不稳定常见于高速运转时，可能是油泵内部零件磨损，需要修理或更换。
喷油泵喷油量不足会导致发动机运转不顺畅，可能是喷油嘴堵塞或调节出问题，需要进行维修。
漏油也会导致燃油浪费和环境污染，可能是密封圈老化或损坏，需要及时更换。
定期检查喷油泵的保养工作和及时发现解决喷油泵故障是确保柴油机正常运转和延长使用寿命的重要措施。
【关键词】柴油机喷油泵、常见故障、维修处理方法、堵塞、密封不严、压力不稳定、喷油量不足、漏油、定期检查、保养、及时发现、解决故障。
1. 引言1.1 了解柴油机喷油泵的重要性柴油机喷油泵是柴油机中至关重要的部件之一。
它起着将燃油从燃油箱输送到喷油嘴的关键作用，直接影响着柴油机的工作效率和性能。
喷油泵通过高压喷射燃油到气缸内，确保燃油能够完全燃烧，从而提供动力。
了解柴油机喷油泵的重要性，首先要明白它在整个柴油机系统中的作用。
喷油泵能够根据发动机的负荷和转速实时调整喷油量和喷油时间，确保燃油能够按照最佳比例燃烧，提高燃油的利用率，降低废气排放。
在柴油机长时间运行过程中，喷油泵可能会出现各种故障，影响其正常工作。
及时检测和维修喷油泵故障对保证柴油机的正常运行至关重要。
除了保证柴油机的正常运行外，了解柴油机喷油泵的重要性还可以帮助我们更好地进行维护保养工作，延长其使用寿命，减少故障发生的概率。
加强对柴油机喷油泵的理解和重视，对保障柴油机的稳定运行和提高工作效率具有重要意义。
1.2 常见故障会给柴油机带来什么影响柴油机喷油泵是柴油机中至关重要的部件之一，一旦出现故障将会给柴油机带来严重影响。
柴油机喷油泵的常见故障及维修处理方法
柴油机喷油泵的常见故障及维修处理方法【摘要】柴油机喷油泵是柴油机燃油系统中的一个重要部件，负责将燃油压力提高至喷射压力，并将燃油喷入燃烧室。
喷油泵的正常运行对于柴油机的性能和效率至关重要。
喷油泵在使用过程中常会出现各种故障。
喷油泵压力不足是常见故障之一，可能是由于供油系统故障或者泵内部零部件磨损导致。
喷油泵漏油也是常见问题，可能是密封件老化或者安装不当引起。
喷油泵喷射不良往往是由喷油嘴堵塞或者喷油泵调节螺丝松动引起。
喷油泵工作时噪声大和内部零部件磨损也是需要关注的问题。
定期检查维护柴油机喷油泵的重要性不言而喻，能够及时发现和处理可能存在的故障，保证柴油机的正常运行。
及时处理柴油机喷油泵故障同样至关重要，能够避免因故障而导致的严重后果。
关注喷油泵故障及时维修处理，对于保证柴油机长期稳定运行具有重要意义。
【关键词】柴油机喷油泵、故障、维修、压力不足、漏油、喷射不良、噪声、零部件磨损、定期检查、维护、及时处理。
1. 引言1.1 什么是柴油机喷油泵柴油机喷油泵是柴油机燃油系统中的重要组成部分之一，其作用是将柴油从燃油箱送至喷油嘴，并控制喷油量和压力，确保燃油能够按时、按量、按顺序喷射到气缸中，从而保证柴油机正常运转。
柴油机喷油泵的工作原理是利用高压油将柴油压缩，形成高压燃油，然后通过喷油嘴向气缸内喷射，经过高温高压气体的压力作用点燃并推动活塞运动，完成柴油机的工作过程。
柴油机喷油泵的工作性能对柴油机的工作效率、经济性和可靠性有着至关重要的影响。
喷油泵工作正常，柴油机燃烧稳定、动力强劲，燃油消耗低，排放清洁。
但一旦喷油泵发生故障，会导致柴油机性能下降、燃烧不完全、排放增多甚至引发严重故障。
定期检查和维护柴油机喷油泵是非常重要的，可以确保柴油机正常运转，延长使用寿命，并避免因喷油泵故障导致的不必要损失和安全隐患。
1.2 柴油机喷油泵的重要性柴油机喷油泵是柴油机中非常重要的部件之一，它的作用是将燃油从燃油箱送至喷油器，通过高压喷射进入气缸内进行燃烧。
柴油机喷油泵的常见故障及维修处理方法
柴油机喷油泵的常见故障及维修处理方法
柴油机喷油泵是柴油机的核心部件，主要起着将燃油送入燃烧室，保证发动机正常工
作的作用。
如果喷油泵出现故障，会严重影响柴油机的工作效率，甚至导致发动机无法正
常启动。
以下是柴油机喷油泵的常见故障及维修处理方法：
一、喷油泵润滑不良
如果润滑油太脏或太稠，将导致润滑不良，造成喷油泵磨损加剧，甚至导致喷油泵卡死。
解决方法是更换干净的润滑油，并定期更换润滑油。
二、喷油泵泵体磨损
长时间使用，喷油泵泵体表面会磨损，导致压力不足，不能正常工作。
解决方法是将
喷油泵拆卸下来，将泵体送到专业维修店进行磨损处理，同时更换相应的配件。
三、喷油泵压力不足
喷油泵压力不足会导致燃油不足，发动机功率下降，甚至无法正常启动。
解决方法是
检查喷油泵压力是否达标，及时清洗和更换相应的配件。
四、喷油泵漏油
喷油泵漏油会导致燃油浪费，同时污染环境。
解决方法是检查喷油泵密封性是否良好，及时更换密封元件。
六、喷油泵噪音大
喷油泵取消防震装置或防震装置老化会导致喷油泵噪音过大，解决方法是及时更换相
应配件，并加强检查维护。
喷油泵常见故障分析与排除
喷油泵常见故障分析与排除喷油泵是柴油机最精密的总成，是柴油机的心脏。
喷油泵总成的许多部位都有铅封，在使用过程中不允许随意拆除、调整、分解。
只有经全面检查，确认其性能已经变坏，才能在喷油泵维修点进行修理。
在发现喷油泵工作状态不佳时，可通过调整的方法排除。
一、两缸油量不均匀两缸供油量不均匀会造成柴油机在启动时单缸着火，在工作时，功率下降，油耗增高，转速不匀，油量多的一缸还有敲击声并且烟色变黑。
在怠速时，转速波动严重。
严重时会有“游车”现象。
1. 故障原因两缸供油量不均匀的原因，除调整不当以外，多是因为柱塞弹簧、出油阀弹簧、喷油器弹簧发生永久变形或折断，针阀偶件、出油阀偶件、柱塞偶件两缸磨损不均匀，或者拉杆拨叉及拐臂磨损不均匀或松动所致。
2. 排除方法重新调整供油量和喷油压力，使其两缸均匀，或者将损坏件更换或修复。
不管是修复或者更换，最后都要重新调整喷油压力及供油量。
油量不均需要调整时，将调节齿杆放在停供位置，用起子旋松调节齿轮上的锁紧螺钉，再将起子头触在油量控制套筒的小孔中，手锤轻击起子把。
油量过小将套筒向左旋转；过大向右旋转。
调完复试，接近均值为止。
重新装配时，将调节齿杆拉到最大供油位置，使调节齿轮锁紧螺钉处的开夹中心线和控制套筒开槽及柱塞凸耳中心线与泵体顶孔中心线一致，并对着泵体，全部柱塞一样，其供油量就基本合适。
对安装有喷油自动提前器的喷油泵组件，自动提前器松动、提前器与轴的连接销损坏都将导致供油提前角的改变，影响喷油泵的正常供油。
若转动提前器不能调节供油提前角，一般故障多发生在空气压缩机轴与喷油泵正时齿轮轴的连接键块上或提前器与喷油泵凸轮轴的连接键上，若出现此类现象时在此部位能听到不正常的响声。
二、喷油泵供油时间不准确1.喷油泵供油时间过迟柴油喷入燃烧室后不是立即燃烧，而是要经过短时间与空气混合、压缩后才能自燃。
因此，活塞到达压缩上止点前的某一角度，喷油泵就必须向喷油器供油，供油时间是用曲轴转角来表示，叫做供油提前角。

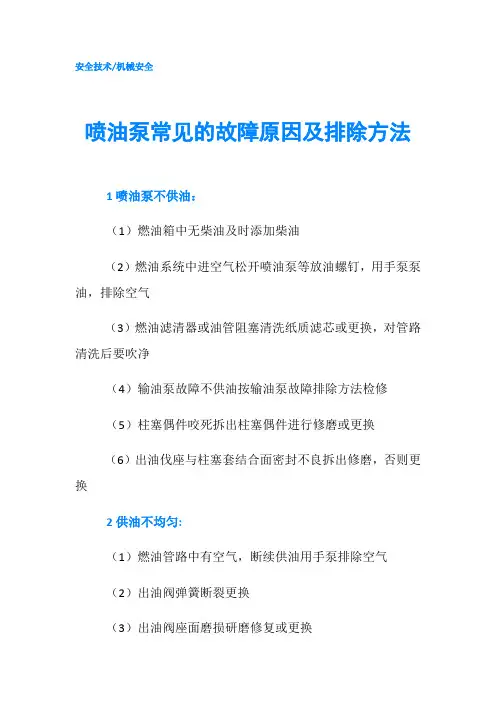

喷油泵常见的故障原因及排除方法
安全技术/机械安全
喷油泵常见的故障原因及排除方法
1喷油泵不供油：
（1）燃油箱中无柴油及时添加柴油
（2）燃油系统中进空气松开喷油泵等放油螺钉，用手泵泵油，排除空气
（3）燃油滤清器或油管阻塞清洗纸质滤芯或更换，对管路清洗后要吹净
（4）输油泵故障不供油按输油泵故障排除方法检修
（5）柱塞偶件咬死拆出柱塞偶件进行修磨或更换
（6）出油伐座与柱塞套结合面密封不良拆出修磨，否则更换
2供油不均匀:
（1）燃油管路中有空气，断续供油用手泵排除空气
（2）出油阀弹簧断裂更换
（3）出油阀座面磨损研磨修复或更换
（4）柱塞弹簧断裂更换
（5）杂质使柱塞阻滞清洗
（6）进油压力太小检查输油泵进油接头滤网和燃油滤清器是否堵塞，按期进行清洗保养
（7）调节齿圈松动对准出厂记号拧紧螺钉。
3出油量不足:
（1）出油阀偶件漏油研磨修复或更换
（2）输油泵进油接头滤网或燃油滤清器阻塞清洗滤网或芯子
（3）柱塞偶件磨损更换新的柱塞偶件
（4）油管接头漏油重新拧紧或检修。
喷油泵常见的故障原因及排除方法正式版
喷油泵常见的故障原因及排除方法正式版喷油泵是发动机燃油供应系统中的重要组成部分，负责将燃油从燃油
箱中供应至喷油嘴。
如果喷油泵出现故障，将会造成燃油供应不足或燃油
喷射不准确，导致发动机功率下降、烧机油、排放不达标等问题。
以下是
喷油泵常见故障原因及排除方法：
1.喷油泵漏油
漏油是喷油泵常见的故障之一，原因可能是密封圈老化破裂或燃油泵
内部零件损坏。
首先，需要检查喷油泵的密封圈是否完好，如有问题需要
及时更换。
如果燃油泵内部零件损坏，可能需要进行修理或更换整个喷油泵。
2.喷油泵进气孔堵塞
进气孔堵塞会导致喷油泵进气不畅，影响燃油供应。
此时，需要对进
气孔进行清洗，并确保进气系统中没有积碳或杂质堵塞。
3.喷油泵压力过高或过低
喷油泵的工作压力过高或过低都会导致发动机运行异常。
如果喷油泵
压力过高，可能是调节阀出现故障，需要修理或更换调节阀；如果喷油泵
压力过低，可能是喷油泵内部零件磨损严重、燃油管路堵塞或燃油过滤器
堵塞等问题，需要进行修理或更换相应零部件。
4.喷油泵电路故障
喷油泵电路故障可能会导致喷油泵无法正常工作或工作不稳定。
首先，需要检查喷油泵电源和接地线是否接触良好，电路是否正常连接。
如果电
路连接正常，但喷油泵仍然无法工作，可能是喷油泵的继电器或控制单元
出现故障，需要进行修理或更换。
5.喷油泵噪音大
喷油泵噪音过大可能是由于喷油泵内部球柱轴承磨损严重或柱塞与缸
套配合不良等原因导致。
解决方法是对喷油泵进行维修或更换相应零部件。
柴油机喷油泵的常见故障及维修处理方法
柴油机喷油泵的常见故障及维修处理方法
柴油机喷油泵是柴油机的关键部件之一，它的工作质量直接影响到柴油机的动力性能
和燃油经济性。
由于长期使用和不当维护，柴油机喷油泵可能会出现一些常见故障。
下面
就列举几个常见故障及其维修处理方法。
1. 喷油泵供油不足：
原因可能是柴油泵内的过滤器堵塞或柴油泵的压力不足。
此时，应及时清洗过滤器或
更换新的过滤器；如果是压力不足，可以调整柴油泵的压力。
2. 喷油泵燃油漏油：
可能是喷油泵的密封不良或喷油泵的管路连接处松动。
这时可以更换喷油泵的密封件
或重新检查和紧固喷油泵的管路连接。
3. 喷油泵压力波动：
可能是喷油泵的柱塞和滑动轴套磨损严重，或者进油口和回油口的流量不平衡。
这种
情况下需要更换喷油泵的柱塞和滑动轴套，或者调整进油口和回油口的流量平衡。
4. 喷油泵工作噪音过大：
这可能是由于喷油泵内的柱塞和滑动轴套磨损不均匀，或者喷油泵的螺栓松动。
此时，应更换喷油泵的柱塞和滑动轴套，并检查并紧固喷油泵的螺栓。
5. 喷油泵进油管路堵塞：
这可能是由于沉淀物或杂质堵塞了进油管路。
解决这个问题的方法是清洁进油管路或
更换新的进油管。
柴油机喷油泵的常见故障主要包括供油不足、燃油漏油、压力波动、工作噪音过大和
进油管路堵塞等问题。
解决这些故障的方法主要包括清洁过滤器、更换密封件、调整压力、更换柱塞和滑动轴套、检查和紧固管路连接、清洁进油管路等。
为了保证柴油机喷油泵的
正常运行，还应定期进行保养和维护，避免使用劣质燃油，并根据使用寿命进行更换。
喷油泵和喷油器常见故障分析
• 一、出油阀密封不严故障与检验方法； • 二、柱塞偶件间隙过大故障与检验方法； • 三、油量调节机构发卡故障与检验方法； • 四、喷油提前角不对故障与检验方法； • 五、喷油器滴漏故障与检验方法；
一、出油阀密封不严
✓1、故障现象： ✓ 柴油机后燃，
冒烟、敲缸；
✓2、出油阀磨损
面：
✓ 位于左图的
1处锥形面、2处 减压环带和3处的 导向体。
一、出油阀密封不严
✓3、出油阀座的摩损面：在图的1、2处；
一、出油阀密封不严
✓4、仪器检验方法：见右图
一、出油阀密封不严 ✓5、经验检验方法： ✓ 见右图
✓6、修理方法： ✓ 研磨或换修
二、柱塞偶件间隙过大
• 1、故障现象：
✓开始供油时间滞后， ✓ 结束时间提前； ✓功率和耗油量增加； ✓怠速不稳，不易起动 ✓冒黑烟，运转不稳。 ✓2、磨损面：见右图
二、柱塞偶件间隙过大
• 3、柱塞套磨损面： • 见右图
二、柱塞偶件间隙过大
✓4、滑动性检验方法： ✓ 见右图
二、柱塞偶件间隙过大
✓5、密封性检验方法： ✓ 见右图 ✓6、修理方法： ✓ 研磨或换修
三、油量调节机构发卡• 1、故现象：✓柴油机转速上不去 ✓ 或下不来； ✓柴油机飞车； ✓柴油机起不动。
四、喷油提前角不对
• 2、原因分析
✓调节器5损坏； ✓联轴器4损坏错位； ✓正时齿轮室磨损或 ✓ 损坏； ✓喷油泵内正时调整 ✓ 机构松动； ✓调整时出错。
四、喷油提前角不对
• 3、诊断方法
✓先外后内，先易后难； ✓先调整，后更换零部件； ✓检验配气机构和空气供给系统。
五、喷油器滴漏故障
• 1、故障现象：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷油泵常见故障分析
1.漏油
（1）油泵漏油。
如果柱塞与柱塞套间的间隙过大，燃油便会从间隙处向凸轮轴室中漏油，使机油稀释，破坏了喷油泵的润滑条件，加速零件磨损。
另外，管接头处、套筒与壳体间也会产生低压漏油。
（2）出油阀故障引起的喷油嘴滴油。
多缸发动机个别缸喷油嘴有滴油故障，可采用替换对比的方法排查，即将“故障缸”喷油嘴安于“正常缸”喷油泵分泵上，如仍滴油，说明故障在喷油嘴上；如不滴油，说明故障在喷油泵上。
为了进一步查明故障，可将该缸喷油泵凸轮轴凸轮转至下止点，使柱塞套进油孔打开，并拧下高压油管，用手压泵供油，因输油泵供油压力低于出油阀开启压力，出油阀紧座应无气泡或柴油溢出，否则，说明出油阀与阀座关闭不严。
如果油流大，说明出油阀卡死在开启位置；如油流小，说明减压环带和密封锥面磨损严重。
对于Ⅱ号泵，出油阀密封垫圈损坏时，出油阀紧座也会有柴油溢出。
为了区别，可将凸轮轴凸轮再转至供油位置，即使柱塞关闭柱塞套进、回油孔，用手压泵供油，出油阀紧座仍有柴油溢出，说明故障在出油阀密封垫圈上。
高压油管剩余压力并不是越小越好，实践证明，剩余压力过小会产生气蚀，它会缩短高压油管的使用寿命。
2. 磨损
在正常磨损情况下，随着使用时间的增长，相对运动的零件其摩擦副磨损是逐渐增大的。
如果燃油或机油不洁净或质量不良，其磨损将加剧，甚至于短期内就可使精密副（如柱塞副等）失效。
（1）喷油泵凸轮轴的凸轮磨损，使供油时间延后，供油规律改变。
轴承和轴颈磨损，会引起供油拉杆抖动，使柴油机转速不稳，影响供油时间和供油规律。
（2）供油拉杆和衬套孔磨损，会使供油拉杆抖动，引起柴油机转速不稳，严重时使调节臂与调节叉脱离，造成柴油机飞车。
（3）柱塞头部，停供斜边及柱塞进、回油孔磨损，使供油量减少，喷油时间延后。
若各柱塞副磨损不均匀，使各缸供油量不均匀，会导致柴油机转速不稳。
磨损严重时，不供油。
（4）出油阀长时间工作后，其工作表面会产生磨损，磨损严重的部位是密封锥面和出油阀减压环带及与之相配合的内孔表面。
出油阀偶件的密封锥面磨损，会引起供油量减少，喷油时间延后。
减压环带磨损，会使断油不干脆，喷油嘴有滴油，供油量增多，喷油时间提前，造成敲缸及各缸供油不均匀性增加。
3.变形与卡滞
对于旧喷油泵，其卡滞原因多为柴油不干净，柱塞与柱塞套之间有机械杂质，或柱塞与柱塞套表面被拉伤，或柱塞顶棱角处被磕碰产生毛刺所致。
喷油泵装配时如果连接件装得过紧，则柱塞套、泵体易产生变形，严重时会出现破裂；或由于装配不当而进入异物，零件间可能产生卡滞现象，或机油有水；机油过浓在冬季出现运转不灵活等，结果破坏了调速器的性能，甚至出现发动机熄火和“飞车”现象，导致整机破坏。
喷油泵一旦产生变形或破裂，则必须更换新件。
对于新喷油泵，其卡滞原因有：（1）调试喷油泵时，选用的柴油不合格，胶质含量较大，酸度较高。
这样调试后，在喷油泵精密偶件配合表面粘附着一层油膜。
若喷油泵储存过久，这层油膜会逐渐生成有机沉渣并结胶，装机后便会产生卡滞现象。
（2）喷油泵储存保管不善，包装不严，防潮防锈材料漏装或损坏，油管接头防尘帽损坏或丢失等，也会产生卡滞现象。
排除方法：对于使用中的旧喷油泵，可找出被卡滞的柱塞偶件并拆下，用清洁柴油清洗。
若柱塞偶件被机械杂质拉伤，可用清洁机油洗磨。
对于卡滞的新喷油泵，可向喷油泵及调速器内注入适量的汽油或柴油，反复转动凸轮轴，使喷油泵挺柱和调速器飞球等部件运动自如，防止锈蚀发卡导致柴油机飞车。
4.疲劳与断裂
（1）柱塞弹簧的断裂。
实际使用中柱塞弹簧会发生断裂现象，
造成的原因可能有以下几点：
①凸轮轴的轴向间隙过大（往往超过2 mm）或滚轮传动部件的定位螺钉松动，导致噴油泵在工作时产生脉冲振动，引起滚轮传动部件和凸轮轴之间产生剧烈的冲击，致使柱塞弹簧因受冲击载荷而产生断裂。
凸轮轴的轴向间隙通常应控制在0.10 mm左右。
当发现轴向间隙过大时，可将喷油泵连接板和调速器前壳体与喷油泵体之间的垫片减少。
②柱塞弹簧在安装时预紧力太大或弹簧受力不均匀。
③柱塞弹簧弹力过大或质量不好。
柱塞弹簧安装在泵体内弹力大小的鉴别方法是，如果能用手转动柱塞弹簧不太费力，即认为弹力合适。
④柱塞弹簧下座的定位台肩在装配时没有正确落入滚轮传动体内或发生倾斜现象。
（2）弹簧与弹簧座的检修。
检查柱塞弹簧时若发现裂纹、自由长度缩短1 mm、扭曲超过1 mm等现象时，应换用新件。
换用新件时应检测其弹力，弹力必须符合原厂规定。
（3）出油阀弹簧如有扭曲和弹力减弱现象，应换用新件，其弹力应符合原厂规定。
