大型同步电动机的启动方式和运行保护优化与应用
预留今后完善功能的设备位置”等方案。结合西门子 公司要求和电网配置 ，电机启动方案决定采用西门 子 ＧＬ１５０系列变频同步启动 。在启动可靠性 、灵活 性与节省投资费用的论证中，确定按配置 ３台风机 和 １套变频启动装置的“１拖 ３”启动方式 ，为便于操 作和今后的扩展 ，采用了启动部分公用母排和隔离 手车并 接线方式 ，同时预 留了完善 改造扩 展空 间 ，设 计配置兼顾 了操作的灵活和节省投资费用。确定的 启动方式和其一次单接线图方案如图 １。
２０１６年第 ２期
冶 金 动 力
总 第 １９２ 期
ＭＥＴＡＬＩ．Ｉ ＪｌｌＧ【ＣＡＬ ＰＯＷＥＲ
５
图 １ 确 定 的 启动 方 式 和 一次 单 接 线 图方 案
启动过程中采用同步方式 ，当启动到变频输出 要时再完善优化启动方式 ；④在已有的鼓风机站扩
与系统接近时 自动启动 同期装置进行 同期跟踪并 建增添 １台风机和新增 １套启动装置，启动采用：对
ＣＨＥＮ Ｙａｎ （ｔｈｅ Ｅｎｅｒｇｙ Ｃｏｎｔｒｏｌ Ｃｅｎｔｅｒ ｏｆ Ｃｈｏｎｇｑｉｎｇ Ｉｒｏｎ ａｎｄ Ｓｔｅｅｌ Ｃｏ．，Ｃｈｏｎｇｑｉｎｇ ４０１２５４ Ｃｈｉｎａ）
【Ａｂｓｔｒａｃｔ】Ｔｈｒｏｕｇｈ ｃｏｍｐａｒｉｓｏｎ ａｎｄ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｓｔａｒｔｕｐ ｍｏｄｅ ｏｆ ｌａｒｇｅ ｓｙｎｃｈｒｏｎｏｕｓ
论。其讨论意见大致有 ：①重新建一座鼓风机站 ，配 成相互切换的“２拖 ４”；等。经过比较投资费用和今
【Ｋｅｙｗｏｒｄｓ】ｓｔａｘｔｕｐ ｍｏｄｅ；ｏｐｅｒａｔｉｏｎ ｐｒｏｔｅｃｔｉｏｎ；ｏｐｔｉｍｉｚｉｎｇ ａｐｐｌｉｃａｔｉｏｎ；ｓｅｔｕｐ；ｓｅｔｔｉｎｇ
１ 概述 一 般大型同步电动机的启动可分为异步启动和
同步启动 ，启动后其正常运行时功率因数 的调节 ，既 可保证调节电网的功率因数 ，提高电网的品质 ，又可 在超前运行情况下 ，减少无功补偿设施的投资 ，但大 型 同步 电动机启动 方式和运 行保 护设 置 、整 定 不合 适 ，反而会给电网带来危害，影响电网系统安全稳定 和 自身设备运行的可靠性。企业配置大型同步电动 机应用适宜 ，可以提高电网运行效率 。 ２ 高炉鼓风大型 电机 启动 方式 的优化 与实 际应 用 冶 金 ຫໍສະໝຸດ 力 ２０１６年第 ２期
４
／ＶＩＥＴＡＬＬＵＲＧＩＣＡＬ ＤＷＥＲ
总 第 １９２ 期
大型同步电动机的启动方式和运行保护优化与应用
陈 彦
（重庆钢铁 股份有限公司能源管控中心 ，重庆长寿 ４０１２５８）
【摘 要】通过对大型同步电动机启动方式的比较、分析，同时结合电网实际，为确保 Ｅｔ常运行可靠、稳定， 经检查 、测试各类保护后 ，优化应用 了适合实际的启动方式和保护设置、整定 ，优化应用后 的效果达到并满足 了 设备正常可靠启动和运行需要。
ｍｏｔｏｒｓ ａｎｄ ｃｏｍｂｉｎｉｎｇ ｗｉｔｈ ａｃｔｕａｌ ｐｏｗｅｒ ｇｄｄ ｃｏｎｄｉｔｉｏｎ，ｔ ｈｅ ｓｔａｒｔｕｐ ｍｏｄｅ ａｎｄ ｐｒｏｔｅｃｔｉｏｎ ｓｅｔｕｐ ａ ｎ ｄ ｓｅｔｔｉｎｇｓ ｗｅｒｅ ｐｒｏｐｅｒｌｙ ｏｐｔｉｍｉｚｅｄ ａ ｎ ｄ ａｐｐｌｉｅｄ ａｆｔｅｒ ｅｘａｍｉｎｉｎｇ ａｎｄ ｔｅｓｔｉｎｇ ｖａｒｉｏｕｓ ｐｒｏｔｅｃｔｉｏｎ ｓｙｓｔｅｍｓ，ｔｏ ｅｎｓｕｒｅ ｄａｉｌｙ ｏｐｅｒａｔｉｏｎ ｒｅｌｉａｂｉｌｉｔｙ ａｎｄ ｓｔａｂｉｌｉｔｙ．Ｔｈｅ ｒｅｓｕｈ ｏｆ ｔ ｈｅ ｏｐｔｉｍｉｚｅｄ ａｐｐｌｉｃａ－ ｔｉｏｎ ｈａｓ ｍｅｔ ｎｏｒｍａ ｌ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｒｅｌｉａ ｂ ｌｅ ｓｔａｒｔｕｐ ａ ｎ ｄ ｏｐｅｒａｔｉｏｎ ｏｆ ｔ ｈｅ ｅｑｕｉｐｍｅｎｔ．
冶金 行业 中 ，一般 大型 同步 电动 机 主要 应 用在 高炉电动鼓风机组，风机与高炉的配置一般按 Ｎ＋Ｉ 方式 ，以确保生产的连续稳定可靠。结合重钢公司高 炉 的设计参数 ，优化风机配置为 ＡＶ８０—１６，风机 的 原 动机 确定 选 用 同步 电 动 机 （西 门 子公 司生 产 的 １ＤＺ２０５８—８ＡＥ０２一Ｚ型 ３７ＭＷ 的 ４级 同步 电机 ）。针 对前期建设 ２座高炉的情况 ，在鼓风站的建设中，讨 论 的启动方式 和一次接线 配置方式有 “变频 ２拖 ３”、“变频 １拖 ３＋备用降补启动”、 “变频 １拖 ３，
【关键词 】启动方式 ；运行保护 ；优化应用 ；设置 ；整定 【中图分类号】ＴＭ３４１ 【文献标识码】Ｂ 【文章编号】１００６—６７６４（２０１６）０２一ＯＯ０４—０３
Ａｐｐｌｉｃａｔｉｏｎ Ｏｐｔｉｍ ｉｚａｔｉｏｎ ｏｆ Ｓｔａｒｔｕｐ Ｍ ｏｄｅ ａｎｄ Ｏｐｅｒａｔｉｏｎ Ｐｒｏｔｅｃｔｉｏｎ ｏｆ Ｌａｒｇｅ Ｓｙｎｃｈｒｏｎｏｕｓ Ｍ ｏｔｏｒ
网 ，然后 切换掉启 动装 置 ，转入 正 常运行 状态 。
原 “１拖 ３”进 行 改造 后 ，形成 ２个 相对 独立 的“１拖
当决策建设 ３＊高炉时 ，针对高炉风机配置进行 ２”；⑤在已有的鼓风机站扩建增添 １台风机 ，同时新
过讨论 ，同时也针对多台电机的启动方式进行过讨 增 １套启动装置，启动采用 ：完善改造原“１拖 ３”，形

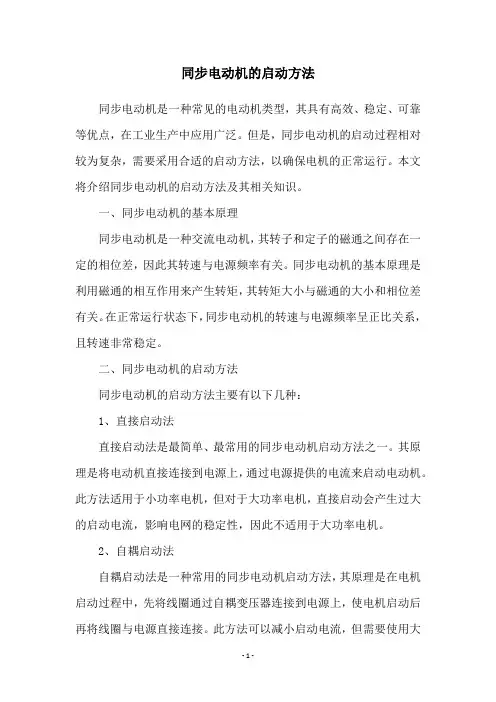

同步电动机的启动方法
同步电动机的启动方法同步电动机是一种常见的电动机类型，其具有高效、稳定、可靠等优点，在工业生产中应用广泛。
但是，同步电动机的启动过程相对较为复杂，需要采用合适的启动方法，以确保电机的正常运行。
本文将介绍同步电动机的启动方法及其相关知识。
一、同步电动机的基本原理同步电动机是一种交流电动机，其转子和定子的磁通之间存在一定的相位差，因此其转速与电源频率有关。
同步电动机的基本原理是利用磁通的相互作用来产生转矩，其转矩大小与磁通的大小和相位差有关。
在正常运行状态下，同步电动机的转速与电源频率呈正比关系，且转速非常稳定。
二、同步电动机的启动方法同步电动机的启动方法主要有以下几种：1、直接启动法直接启动法是最简单、最常用的同步电动机启动方法之一。
其原理是将电动机直接连接到电源上，通过电源提供的电流来启动电动机。
此方法适用于小功率电机，但对于大功率电机，直接启动会产生过大的启动电流，影响电网的稳定性，因此不适用于大功率电机。
2、自耦启动法自耦启动法是一种常用的同步电动机启动方法，其原理是在电机启动过程中，先将线圈通过自耦变压器连接到电源上，使电机启动后再将线圈与电源直接连接。
此方法可以减小启动电流，但需要使用大型自耦变压器，成本较高。
3、星-三角启动法星-三角启动法是一种较为常用的同步电动机启动方法，其原理是通过将电机起动过程分为两个阶段，先将电机连接成星形，再转换为三角形，以减小启动电流。
此方法可以有效减小启动电流，但需要使用额外的星-三角切换开关，成本较高。
4、变频启动法变频启动法是一种较为先进的同步电动机启动方法，其原理是通过变频器将电源频率转换为适合电机启动的低频率，以减小启动电流。
此方法可以有效减小启动电流，同时可以实现电机的精确控制和节能效果。
但是，变频器成本较高，需要专业人员进行安装和维护。
三、同步电动机的启动注意事项在对同步电动机进行启动时，需要注意以下几点：1、确保电机与电源匹配，电压、频率等参数应与电机标牌上的参数一致。
电动汽车用永磁同步电机的设计及优化
电动汽车用永磁同步电机的设计及优化随着环保意识的不断提高，越来越多的人开始关注电动汽车。
而电动汽车的核心部件就是电动机，其中永磁同步电机因其高效率、高性能和高可靠性而备受青睐。
本文将从理论层面对永磁同步电机的设计及优化进行探讨。
我们需要了解永磁同步电机的基本原理。
永磁同步电机是一种采用永磁体作为转子磁场源的同步电机。
它通过控制定子绕组中的电流，使转子产生旋转磁场，从而实现电能向机械能的转换。
与传统的异步电机相比，永磁同步电机具有更高的效率、更低的转速波动和更好的启动性能。
要设计出一款优秀的永磁同步电机并非易事。
在实际应用中，我们需要考虑多种因素，如电机的功率密度、温升、噪音等。
为了满足这些要求，我们需要对永磁同步电机进行优化设计。
具体来说，我们可以从以下几个方面入手：一、选择合适的永磁材料永磁材料的性能直接影响到电机的性能。
目前市场上主要有两种类型的永磁材料：NdFeB和SmCo。
其中，NdFeB具有较高的能积和较高的工作温度，适用于大功率、高转速的应用；而SmCo则具有较低的能积和较低的工作温度，适用于小功率、低转速的应用。
因此，在设计永磁同步电机时，需要根据具体的应用需求选择合适的永磁材料。
二、优化定子结构定子是永磁同步电机的重要组成部分，其结构对电机的性能有着重要影响。
一般来说，定子结构包括定子绕组、定子铁芯和定子端盖等部分。
为了提高电机的效率和降低温升，我们可以采用以下几种方法优化定子结构：1. 采用高效绕组材料和工艺：例如采用铜材代替铝材以减少电阻损耗；采用真空浸渍法或热压法形成绝缘层以提高绕组的绝缘强度；采用多层绕组结构以增加导体截面积以降低电阻损耗。
2. 优化定子铁芯结构：例如采用空心式定子铁芯以减少重量；采用特殊的几何形状以提高磁场分布均匀性；采用特殊的冷却方式以降低温升。
3. 优化定子端盖结构：例如采用高强度材料以增加刚度；采用特殊的密封结构以防止进水和灰尘；采用特殊的散热结构以降低温升。

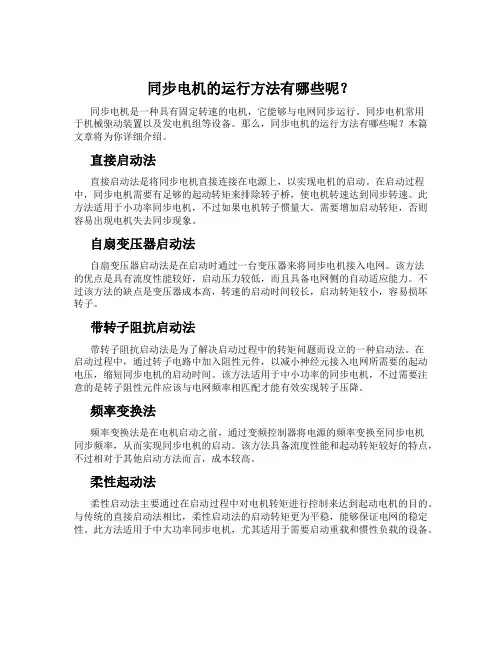

同步电机的运行方法有哪些呢？
同步电机的运行方法有哪些呢？同步电机是一种具有固定转速的电机，它能够与电网同步运行。
同步电机常用于机械驱动装置以及发电机组等设备。
那么，同步电机的运行方法有哪些呢？本篇文章将为你详细介绍。
直接启动法直接启动法是将同步电机直接连接在电源上，以实现电机的启动。
在启动过程中，同步电机需要有足够的起动转矩来排除转子桥，使电机转速达到同步转速。
此方法适用于小功率同步电机，不过如果电机转子惯量大，需要增加启动转矩，否则容易出现电机失去同步现象。
自扇变压器启动法自扇变压器启动法是在启动时通过一台变压器来将同步电机接入电网。
该方法的优点是具有流度性能较好，启动压力较低，而且具备电网侧的自动适应能力。
不过该方法的缺点是变压器成本高，转速的启动时间较长，启动转矩较小，容易损坏转子。
带转子阻抗启动法带转子阻抗启动法是为了解决启动过程中的转矩问题而设立的一种启动法。
在启动过程中，通过转子电路中加入阻性元件，以减小神经元接入电网所需要的起动电压，缩短同步电机的启动时间。
该方法适用于中小功率的同步电机，不过需要注意的是转子阻性元件应该与电网频率相匹配才能有效实现转子压降。
频率变换法频率变换法是在电机启动之前，通过变频控制器将电源的频率变换至同步电机同步频率，从而实现同步电机的启动。
该方法具备流度性能和起动转矩较好的特点，不过相对于其他启动方法而言，成本较高。
柔性起动法柔性启动法主要通过在启动过程中对电机转矩进行控制来达到起动电机的目的。
与传统的直接启动法相比，柔性启动法的启动转矩更为平稳，能够保证电网的稳定性。
此方法适用于中大功率同步电机，尤其适用于需要启动重载和惯性负载的设备。
结论同步电机是一种固定转速电机，它具有流度性能好、效率高、负载能力强等优点。
不同的启动方法适用于不同规格的同步电机，具体应根据工作环境和电机工作性质选择合适的启动方法。
同步电动机的启动方法
同步电动机的启动方法同步电动机是目前最常见的一种电动机，被广泛应用于工业和商业机械的驱动和控制系统。
因为其具有精度高、可靠性高的特点，同步电动机的启动非常重要。
本文将从以下几个方面介绍同步电动机的启动方法：启动类型、启动电路、启动控制、启动程序和启动保护。
一、启动类型同步电动机的启动有多种类型，主要有软启动、硬启动、直接启动和静止启动四种。
1、软启动：是指在同步电动机启动之前，将它的定子电流慢慢从零点开始升高，到接近电机额定电流的时候，再采用定子电流的方式将它的转速慢慢提升到额定转速，这种方式适用于启动扭矩大、负载重的同步电动机。
2、硬启动：是指将同步电动机的定子电流从零点直接升至额定电流，再采用定子电流的方式将它的转速提升到额定转速，这种方式适用于启动扭矩小、负载轻的同步电动机。
3、直接启动：是指在同步电动机启动之前，将它的定子电流直接升高到电机额定电流，再采用定子电流的方式将它的转速提升到额定转速，这种方式适用于启动扭矩较小的同步电动机。
4、静止启动：是指在定子电流升到额定电流之前，定子电压保持静止，再采用定子电压的方式将它的转速提升到额定转速，这种方式适用于启动扭矩较大的同步电动机。
二、启动电路同步电动机的启动电路一般由可控硅控制的控制电路、启动电源、启动电动机、启动开关和电压调节器等组成。
1、控制电路：启动电路的核心是可控硅，它负责控制同步电动机的定子电流的升降，也可以控制启动电动机的电流的大小。
2、启动电源：通常由电池或电源变压器供电，对启动电动机的转速有影响，同时也需要能够充分满足启动电动机的能量需求。
3、启动电动机：由起动绕组和定子绕组组成，负责提供同步电动机的转矩以及转速升降。
4、启动开关：负责控制启动电动机的逆变开关，它确保电路可以顺利通过启动电动机，并确保电路不会在启动后损耗能量。
5、电压调节器：负责控制同步电动机的定子电压，确保在启动后定子电压可以保持稳定，同时也可以调整同步电动机的运行转速。
§9—3同步电动机的工作原理和启动方法
§9—3同步电动机的工作原理和启动方法工作原理
同步电动机是一种交流电机，其工作原理是由于同步电动机内绕组的磁场和转子磁场的引力作用，使转子的转速始终与定子绕组引起的频率相同，而电机的输出功率主要取决于转子的转速。
启动方法
同步电动机的启动方法：
1、励磁启动法：即利用定子绕组引起的磁场，在转子上施加相同频率的磁场，使转子受到引力，从而达到启动的目的。
2、软启动法：采用调速器对电流进行调整，使转子的转速与定子频率相匹配，从而实现软启动。
3、前进反作用法：利用另外一台牵引机的转子的转子来带动被牵引机的转子转动，从而实现同步电动机的启动。
4、滑移法：采用滑移法，通过对定子电流进行调整，使转子的转速慢慢的跟上定子频率，从而实现同步电动机的启动。
5、直接启动法：采用直流电源供电，直接启动电机的转子，实现同步电动机的启动。
同步电动机的启动方法虽然有上述几种，但其应用的实际情况仍然受制于所使用的电源电压类型和启动的功率、定子功率、运行频率等方面的制约。
只有选择适当的启动方法，才能保证同步电动机达到高效、可靠、安全的运行。

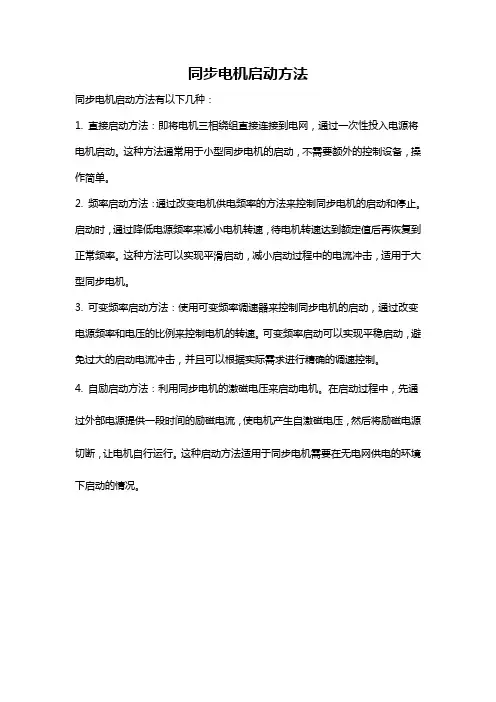

同步电机启动方法
