通信信息网络 第3章 支撑网1(信令网)
合集下载
通信信息网络 第3章 支撑网1(信令网)
国际信令方式
• CCITT推荐的国际信号系统有： • 随路：№.1、 №.2、 №.3、 №.4、 №.5、R1、R2； • 公共： №.6、 №.7；
12
信令方式（见3.1.3)
在通信网上，不同厂商的设备要相互配合工作，就要求设备之间 传递的信令遵守一定的规则和约定，这就是信令方式 信令方式包含信令的编码方式、信令在多段链路上的传送方式及 控制方式。
(2) 二进制编码方式：典型的代表是数字型线路信令，它使用4
bit二进制编码来表示线路的状态信息。
(3) 信令单元方式：用经二进制编码的若干字节构成的信令单元
来表示各种信令。信令单元是信令点之间传递信令消息的最小单位，以数
字编码的形式构成。信令单元的长度是可变的。 由多个8bit组成，插在PCM
系统的某一个时隙中传输。该方式编码容量大、传输速度快、可靠性

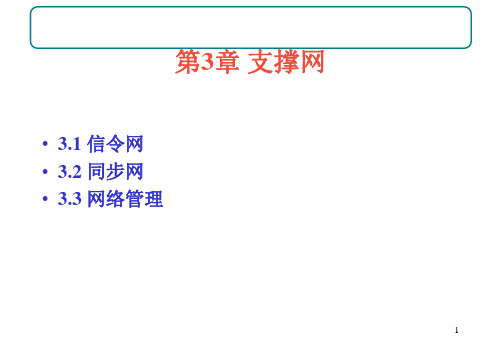

第3章 支撑网
• 3.1 信令网 • 3.2 同步网 • 3.3 网络管理
1
七号信令网
见教材3.1
主叫
被叫
用户线 交换机 A
中继线
用户线 交换机 B
Telephone
(发 端 局 )
(终 端 局 )
Telephone
启 呼 (摘 机 ) 拨号音
拨号信令
回铃音信令
忙音 复 原 (挂 机 )
占用信令 选 择 信 令 (路 由 信 令 )
26
七号信令系统的功能级结构-MTP
消息传递部分MTP
MTP 的 的 主 要 任 务 是 保 证信令消息的可靠传送， 它可分为三级：
信令网功能(MTP-3)
用户部分
第三级功能级
信令链路功能(MTP-2)
第二级功能级
现代通信网第10讲支撑网资料
✓ 信令网：多个信令点构成的网络 信令：控制交换机动作的指令 信令方式：信令传输的规定 信令系统：控制信号产生、发送和接收的硬件、软件；
✓ 电信管理网（TMN）：对电信网的各网络实行综合化、 智能化、标准化的电信管理系统。
现代பைடு நூலகம்信网
3

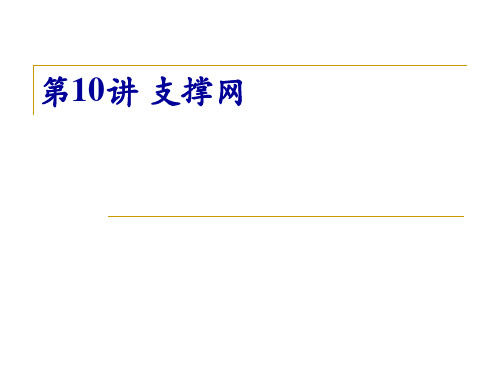

第10讲 支撑网
1 支撑网概述 ➢ 起因：
✓ 电信网络的规模加大； ✓ 结构复杂； ✓ 新业务发展； ✓ 同一网络上多种厂家、类型设备，需要全面、协调、有
✓ 在实际工作中，通信双方的时钟频率都不可避免地存在 一定偏差，因此滑码的产生是不可避免的。
✓ 滑码发生的频繁程度与收、发两端时钟的频差有关，克 服滑码的办法是通过在交换机中设置缓冲存储器来实现。
✓ 缓冲存储器按照对端时钟写入数据，按照本地时钟读出 数据。
现代通信网
9
第10讲 支撑网
2 数字同步网
第10讲 支撑网
第10讲 支撑网
内容概要
1. 支撑网概述 2. 数字同步网 3. 信令网 4. 电信管理网（TMN）
现代通信网
2
第10讲 支撑网
1 支撑网概述 ➢ 支撑电信业务正常运行的网络，传输各业务网络
的同步、控制、监控等信号。包括：
✓ 数字同步网： 同步：收发端频率相同，相位保持严格的特定关系， 使通信正常进行； 数字同步网：为电信网中所有设备时钟提供同步控制 信号的分配网络。
传真取决于编码技术，9.6kbps的G3类传真，滑动会 使2mm的垂直图文丢失。
随路信令，滑动导致5ms短时中断，共路信令影响小。
数据传输中发生滑码，数据必须重发，导致大的延时； ITU建议，固定长度分组滑动门限为1次/小时；对可 变长度门限约0.3次/小时。
✓ 电信管理网（TMN）：对电信网的各网络实行综合化、 智能化、标准化的电信管理系统。
现代பைடு நூலகம்信网
3
第10讲 支撑网
1 支撑网概述 ➢ 起因：
✓ 电信网络的规模加大； ✓ 结构复杂； ✓ 新业务发展； ✓ 同一网络上多种厂家、类型设备，需要全面、协调、有
✓ 在实际工作中，通信双方的时钟频率都不可避免地存在 一定偏差，因此滑码的产生是不可避免的。
✓ 滑码发生的频繁程度与收、发两端时钟的频差有关，克 服滑码的办法是通过在交换机中设置缓冲存储器来实现。
✓ 缓冲存储器按照对端时钟写入数据，按照本地时钟读出 数据。
现代通信网
9
第10讲 支撑网
2 数字同步网
第10讲 支撑网
第10讲 支撑网
内容概要
1. 支撑网概述 2. 数字同步网 3. 信令网 4. 电信管理网（TMN）
现代通信网
2
第10讲 支撑网
1 支撑网概述 ➢ 支撑电信业务正常运行的网络，传输各业务网络
的同步、控制、监控等信号。包括：
✓ 数字同步网： 同步：收发端频率相同，相位保持严格的特定关系， 使通信正常进行； 数字同步网：为电信网中所有设备时钟提供同步控制 信号的分配网络。
传真取决于编码技术，9.6kbps的G3类传真，滑动会 使2mm的垂直图文丢失。
随路信令，滑动导致5ms短时中断，共路信令影响小。
数据传输中发生滑码，数据必须重发，导致大的延时； ITU建议，固定长度分组滑动门限为1次/小时；对可 变长度门限约0.3次/小时。

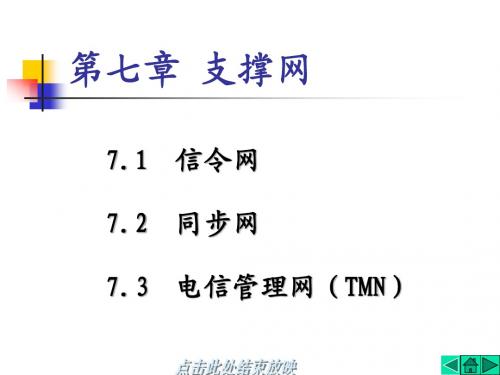

支撑网
No.7信令网概念及分类 7.1.4 No.7信令网概念及分类
二、七号信令网的等级结构
按网络结构的等级，信令网分为无级信令网和分级信令网。 按网络结构的等级，信令网分为无级信令网和分级信令网。
无级信令网（直连信令网） 无级信令网（直连信令网）
无级信令网是指信令网中不引入信令转接点，各信令 无级信令网是指信令网中不引入信令转接点， 点间采用直联工作方式的信令网，如图7.2 直联工作方式的信令网 7.2（ 点间采用直联工作方式的信令网，如图7.2（a）所 示。
互同步：没有特定的主节点和基准时钟， 互同步：没有特定的主节点和基准时钟，各节点相互
加权控制
7.2.2 7.2.2 同步方式
全同步网
受一个或若干个基准时钟控制， 受一个或若干个基准时钟控制，并保持全网工作统 一的网
准同步网
通过具有相同标称频率的不同基准时钟互相比对。 通过具有相同标称频率的不同基准时钟互相比对。 经自动调节， 经自动调节，保持全网工作统一的网
分级信令网（准直连信令网） 分级信令网（准直连信令网）
分级信令网是指含有信令转接点的信令网。 分级信令网是指含有信令转接点的信令网。
二级信令网： 二级信令网：具有一级信令转接点 三级信令网：具有二级信令转接点（LSTP： 三级信令网：具有二级信令转接点（LSTP：低级信令 转接点；HSTP：高级信令转接点） 我国采用 转接点；HSTP：高级信令转接点）—我国采用 二级、三级信令网见图7.2 ）、（c 7.2（ 二级、三级信令网见图7.2（b）、（c）
七号（No.7） 7.1.2 七号（No.7）信令系统
No. 信令是交换局间 使用的信令， 交换局间使用的信令 No.7 信令是 交换局间 使用的信令 ， 由于信令传 输通道与话路完全分开（ 公共信道信令） 输通道与话路完全分开 （ 公共信道信令 ） ， 而 且一条公共的信令数据链路可以集中传送若干 条话路的信令。 条话路的信令。

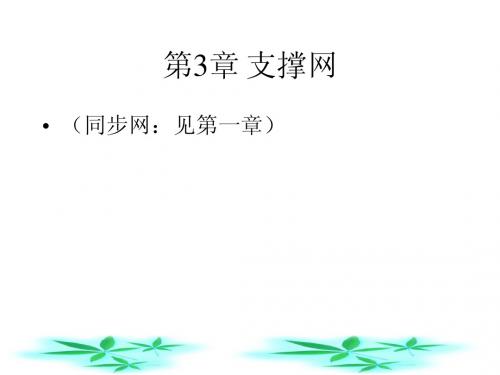

第3章 支撑网(同步网)
– 主要业务：X.25，FR，ATM
ATM、帧中继和X.25的同步方法
• ATM、FR、X.25都属于分组交换，原理上无须节点间同 步。但是，这些设备与传输系统相连，则需要满足传 输接口同步要求。 –当ATM(FR)以STM-1或(STM-N)与SDH接口时，须做接 口同步。一般做法是使ATM(FR)在STM-1端口上环回 定时。 –当ATM(FR)以PDH端口(例如34Mb/s)与传输系统接口 时，则无须做端口同步。 –当ATM(FR)节点机之间2048Kb/s中继电路经过 DXC1/0设备连接时，则须做端口同步。可以用“网 同步”的方式解决，也可以仅在2048Kb/s端口环回 定时。
4.2.2 定时分配
定时分配就是将基准定时信号逐级传递到同步通
信网中的各种设备。
定时分配包括：
主节点
•局内定时分配
•局间定时分配。
中间节点
中间节点
从节点
从节点
从节点
1．局内定时分配
局内定时分配是指在同步网节点上直接将定时信号送给各 个通信设备。即在通信楼内直接将同步网设备(BITS)的输出信 号连接到通信设备上。局内定时分配一般采用星型结构，从 BITS到被同步设备之间的连线采用2 Mb/s或2 MHz的专线。
4.1 概
述
同步是指信号之间在频率或相位上保持某种严格的特定关
系，也就是它们相对应的有效瞬间以同一个平均速率出现。
频率同步是指信号的频率跟踪到基准频率上，使其长期稳
定地与基准保持一致。但不要求起始时刻保持一致。
时间同步不仅要求信号的频率锁定到基准频率上，使其长 期稳定地与基准保持一致，而且要求信号的起始时刻保持一致。
信息交换的分类及同步要求
• 电路交换：数字化信息在设备内部进行时隙交换， 交换前后需保持时隙一一对应关系。
ATM、帧中继和X.25的同步方法
• ATM、FR、X.25都属于分组交换，原理上无须节点间同 步。但是，这些设备与传输系统相连，则需要满足传 输接口同步要求。 –当ATM(FR)以STM-1或(STM-N)与SDH接口时，须做接 口同步。一般做法是使ATM(FR)在STM-1端口上环回 定时。 –当ATM(FR)以PDH端口(例如34Mb/s)与传输系统接口 时，则无须做端口同步。 –当ATM(FR)节点机之间2048Kb/s中继电路经过 DXC1/0设备连接时，则须做端口同步。可以用“网 同步”的方式解决，也可以仅在2048Kb/s端口环回 定时。
4.2.2 定时分配
定时分配就是将基准定时信号逐级传递到同步通
信网中的各种设备。
定时分配包括：
主节点
•局内定时分配
•局间定时分配。
中间节点
中间节点
从节点
从节点
从节点
1．局内定时分配
局内定时分配是指在同步网节点上直接将定时信号送给各 个通信设备。即在通信楼内直接将同步网设备(BITS)的输出信 号连接到通信设备上。局内定时分配一般采用星型结构，从 BITS到被同步设备之间的连线采用2 Mb/s或2 MHz的专线。
4.1 概
述
同步是指信号之间在频率或相位上保持某种严格的特定关
系，也就是它们相对应的有效瞬间以同一个平均速率出现。
频率同步是指信号的频率跟踪到基准频率上，使其长期稳
定地与基准保持一致。但不要求起始时刻保持一致。
时间同步不仅要求信号的频率锁定到基准频率上，使其长 期稳定地与基准保持一致，而且要求信号的起始时刻保持一致。
信息交换的分类及同步要求
• 电路交换：数字化信息在设备内部进行时隙交换， 交换前后需保持时隙一一对应关系。
通信网络结构常识课件
❖ 计算机网络按照其分布范围的大小分为局域 网（LAN）、城域网（MAN）和广域网 （WAN）。
❖ 计算机网络按实现互连的通信技术或通信规 程分为数字数据网(DDN)、分组交换网、帧 中继网和ATM宽带网等。
通信网络结构常识
第三章 数字移动通信
.
通信网络结构常识
第三章 数字移动通信
❖ 一.移动通信系统的组成 ❖ 由移动交换中心(MSC)、基站（BS）、移动
第一节 电信网概念
❖ 一.电信网定义 ❖ 1.什么是电信网 ❖ 电信网是由电信终端、节（结）点和传
输链路相互有机连接起来，以实现在两个或 更多的规定电信端点之间提供连接或非连接 传输的通信体系。
通信网络结构常识
电信网从概念上分为装备网、业务网和支 撑网。 （1） 装备网：终端设备、传输设备、交 换设备 （2） 业务网：终端、传输、交换和网路 技术 （3） 支撑网：为保证业务网正常运行， 增强网络功能，提高全网服务质量而形成 的，传递控制监测及信令等信号的网路。 按功能分为信令网、同步网和管理网。
❖ 能实现全球漫游：用户可以在整个系统甚至全球范 围内漫游 ，且可以在不同的速率、不同的运动状态 下获得有服务质量的保证；
❖ 能提供多种业务：提供话音、可变速率的数据、活 动视频，特别是多媒体业务；
❖ 能适应多种环境：可以综合现有的公众电话交换网 （PSTN）、综合业务数字网、无绳系统、地面移 动通信系统、卫星通信系统、提供无缝隙的覆盖；
技术在两个功能单元之间传递数据信息，它 可实现计算机与计算机、计算机与终端以及 终端与终端之间的数据信息传递。 ❖ 它以传送数据信息为主的通信。数据通信传 递数据的目的不仅是为了交换，而主要是为 了利用计算机能够对数据进行处理.
通信网络结构常识
❖ 计算机网络按实现互连的通信技术或通信规 程分为数字数据网(DDN)、分组交换网、帧 中继网和ATM宽带网等。
通信网络结构常识
第三章 数字移动通信
.
通信网络结构常识
第三章 数字移动通信
❖ 一.移动通信系统的组成 ❖ 由移动交换中心(MSC)、基站（BS）、移动
第一节 电信网概念
❖ 一.电信网定义 ❖ 1.什么是电信网 ❖ 电信网是由电信终端、节（结）点和传
输链路相互有机连接起来，以实现在两个或 更多的规定电信端点之间提供连接或非连接 传输的通信体系。
通信网络结构常识
电信网从概念上分为装备网、业务网和支 撑网。 （1） 装备网：终端设备、传输设备、交 换设备 （2） 业务网：终端、传输、交换和网路 技术 （3） 支撑网：为保证业务网正常运行， 增强网络功能，提高全网服务质量而形成 的，传递控制监测及信令等信号的网路。 按功能分为信令网、同步网和管理网。
❖ 能实现全球漫游：用户可以在整个系统甚至全球范 围内漫游 ，且可以在不同的速率、不同的运动状态 下获得有服务质量的保证；
❖ 能提供多种业务：提供话音、可变速率的数据、活 动视频，特别是多媒体业务；
❖ 能适应多种环境：可以综合现有的公众电话交换网 （PSTN）、综合业务数字网、无绳系统、地面移 动通信系统、卫星通信系统、提供无缝隙的覆盖；
技术在两个功能单元之间传递数据信息，它 可实现计算机与计算机、计算机与终端以及 终端与终端之间的数据信息传递。 ❖ 它以传送数据信息为主的通信。数据通信传 递数据的目的不仅是为了交换，而主要是为 了利用计算机能够对数据进行处理.
通信网络结构常识
通信网概论重点
1. 什么是通信网？具体功能是什么？概念：为了完成多用户中任意两个用户之间信源与信宿间的通信过程，需要建立一个网络，这个多用户通信系统互连的通信体系称之为通信网。
（课本）概念：通信网是由一定数量的节点（包括终端节点，交换节点）和连接这些节点的传输系统有机结合在一起，按约定的信令或协议完成任意用户间信息交换的通信体系。
可以克服空间时间等障碍，来进行有效信息交换。
（老师总结的答案）功能：信息传输寻址和路由差错控制网络管理2. 通信的概念和功能。
通信就是将带有信息的信号通过某种方式由发送者向接收者的传递或相互之间的交换。
3. 画图说明通信系统的组成并说明其功能。
图（课本第一页，图1-1）（1）信源：是发出信息的基本设施。
（2）信宿：即受信者，是信息传输的终点设施。
（3）信道：即信息的传输介质。
（4）调制发射系统：该系统的任务是将信源产生的基带信号调制成适合在给定信道中传输的信号，然后通过发射系统将信号发射出去。
（5）解调接收系统：将信道传输中带有噪声和干扰的信号解调成基带信号交给信宿。
4. 通信网的硬件组成终端设备传输设备及链路交换设备5. 通信网的分类按功能分：业务网传送网支撑网支撑网：1.信令网：实现网络节点间信令的传输和转接的网络2.同步网：实现数字设备之间的时钟信号同步的网络3.电信管理网：为提高全网质量和充分利用网络设备而设置，以达到在任何情况下，最大限度的利用网络中的一切可以利用的设备，使尽可能多的通信得以实现。
按业务类型划分：电话通信网数据通信网广播通信网电报网传真网按地理位置分：本地网长途网国际网按传输的信号形式分：数字网模拟网按传输介质分：有线通信网无线通信网按网络功能分：业务网传送网支撑网按运营方式分：公用通信网专用通信网6. 通信网体系结构OSI/RM参考模型：物理层，数据链路层，网络层，传输层，会话层，表示层，应用层课本第九页，图1-5TCP/IP参考模型：网络接口层，互联层（网络层），传输层，应用层课本第10页，图1-77. 通信网的基本拓扑结构网形星形复合形总线形环形树形课本13页，14页，图1-13 1-15 1-14 1-10 1-11 1-128. 电话通信网的组成发送和接收电话信号的“用户环路”设备，进行电路交换的节点设备，连接交换设备之间的中继链路。
通信网讲义part支撑网技术
– 帧同步
指通信双方的帧定时信号频率相等且保持一定的相 位关系，帧同步以位同步为基础
– 网同步
指网络中各个节点的时钟信号的频率相等，即各节 点之间的时钟同步
2021/1/15
北京邮电大学39
39
现代通信网络
同步网
---同步方式(1)
• 主从同步方式
– 定义（P385） – 节点从时钟三种工作模式
• 正常工作模式 • 保持模式 • 自由运行模式
2021/1/15
信令区 STP SP
SP
STP
SP
STP STP 信令区
SP 北京邮电大学24
24
现代通信网络
No.7信令网
---信令网的网络结构(4)
• 我国信令网的三级结构
– 高级信令转接点(HSTP) – 低级信令转接点(LSTP) – 信令点(SP)
HSTP
LSTP SP
2021/1/15
– No.7信令系统是一个专用的计算机通信系统， 用来在通信网中的各种控制设备之间传送各 种与电路有关或无关的控制信息
– No.7信令系统采用了分层通信体系结构的思 想
2021/1/15
北京邮电大学15
15
现代通信网络
No.7信令网
--- No.7信令系统概述(5)
• 系统功能模块结构
– 消息传递部分（MTP）：在用户部分之间提供可靠 的信令信息传输
31
现代通信网络
No.7信令网
---信令网的路由选择(3)
• 路由选择的原则
– 首选正常路由，正常路由不能使用时，选择迂回路由； – 当有多个迂回路由时，选择优先级最高的迂回路由； – 多个同级别的路由之间采用负荷分担方式工作；当负荷分
指通信双方的帧定时信号频率相等且保持一定的相 位关系，帧同步以位同步为基础
– 网同步
指网络中各个节点的时钟信号的频率相等，即各节 点之间的时钟同步
2021/1/15
北京邮电大学39
39
现代通信网络
同步网
---同步方式(1)
• 主从同步方式
– 定义（P385） – 节点从时钟三种工作模式
• 正常工作模式 • 保持模式 • 自由运行模式
2021/1/15
信令区 STP SP
SP
STP
SP
STP STP 信令区
SP 北京邮电大学24
24
现代通信网络
No.7信令网
---信令网的网络结构(4)
• 我国信令网的三级结构
– 高级信令转接点(HSTP) – 低级信令转接点(LSTP) – 信令点(SP)
HSTP
LSTP SP
2021/1/15
– No.7信令系统是一个专用的计算机通信系统， 用来在通信网中的各种控制设备之间传送各 种与电路有关或无关的控制信息
– No.7信令系统采用了分层通信体系结构的思 想
2021/1/15
北京邮电大学15
15
现代通信网络
No.7信令网
--- No.7信令系统概述(5)
• 系统功能模块结构
– 消息传递部分（MTP）：在用户部分之间提供可靠 的信令信息传输
31
现代通信网络
No.7信令网
---信令网的路由选择(3)
• 路由选择的原则
– 首选正常路由，正常路由不能使用时，选择迂回路由； – 当有多个迂回路由时，选择优先级最高的迂回路由； – 多个同级别的路由之间采用负荷分担方式工作；当负荷分
业务网、支撑网功能及特点
掌握业务网、支撑网功能及特点在第三大考点中需掌握：掌握：业务网的相关内容支撑网相关内容一、业务网的相关内容（一）电话网1．固定电话网固定电话网是目前覆盖范围最广，业务量最大的网络，分为本地电话网和长途电话网。
本地电话网是在同一编号区内的网络，由端局、汇接局和传输链路组成；长途电话网是在不同的编号区之间通话的网络，由长途交换局和传输链路组成。
电话交换局是电话网中的核心，采用数字程控交换设备，每一路电话编码为64kbit/s的数字信号，占据一次群中的某一时隙，在信令的控制下进行时隙交换，从而和各个不同的用户相连。
（P37交换系统一节对固定电话网的设备进行了详细介绍）2. 移动电话网P27 移动通信网由移动交换局、基站、中继传输系统和移动台组成。
移动交换局和基站之间通过中继线相连，基站和移动台之间为无线接入方式。
3. IP电话网IP电话网通过分组交换网传送电话信号。
在IP电话网中，主要采用话音压缩技术和话音分组交换技术。
IP电话是一种利用Internet技术或网络进行语音通信的新业务。
IP电话用分组的方式来传送语音，在分组交换网中采用了统计复用技术，提高了对于传输链路和其他网络资源的利用率。
（二）数据通信网低速数据业务主要包括电报、电子邮件、数据检索、Web浏览等。
该类业务主要通过分组网络承载，所需带宽小于64kbit/s。
高速数据业务包括局域网互连、文件传输、面向事务的数据处理业务，所需带宽均大于64kbit/s，采用电路或分组方式承载。
数据通信网包括X.25分组交换网（P40）、数字数据网（P43）、帧中继网（P40）、计算机互联网（P48），这些网络的共同特点都是为计算机联网及其应用服务的。
（三）综合业务数字网（ISDN）综合业务数字网（ISDN：Integrated Services Digital Network），中国电信通常称ISDN为一线通，是由电话综合数字网演变而成，提供端到端的数字连接，以支持一系列广泛的业务（包括话音和非话音业务），为用户提供一组标准的多用途用户-网路接口。
