LC RC震荡电路作用
rc振荡电路详解
rc 振荡电路详解
RC 振荡电路，采用RC 选频网络构成，适用于低频振荡，一般用于
产生1Hz~1MHz（fo=1/2πRC）的低频信号。
对于RC 振荡电路来说，增
大电阻R 即可降低振荡频率，而增大电阻是无需增加成本的;而对于LC 振荡电路来说，一般产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。
因此，200kHz 以下的正弦振荡电路，一般采用振荡频率较低的RC 振荡电路。
电路特点
对于RC 振荡电路来说，增大电阻R 即可降低振荡频率，而增大电阻是无需增加成本的。
常用LC 振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。
因此，200kHz 以下的正弦振荡电路，一般采用振荡频率较低的RC 振荡电路。
常用类型
RC 移相式振荡器。
振荡电路的工作原理
振荡电路的工作原理
振荡电路是一种能够产生连续的波形信号的电路，其工作原理基于正反馈回路和能量存储元件的作用。
在振荡电路中，通常包括一个能量存储元件（例如电容器或电感器）、一个放大器和一个反馈网络。
当电路上电源打开时，放大器开始放大输入信号。
由于反馈网络的作用，一部分放大的输出信号被送回到放大器输入端，形成正反馈。
正反馈会导致电路的输出信号不断增大，直到达到某个稳定的幅值。
然后，由于能量存储元件的作用，输出的信号会开始衰减，并且能量被转移到能量存储元件中。
当输出信号的幅值下降到一定阈值时，反馈机制再次起作用，使电路重新开始放大输出信号，形成了周期性的振荡。
振荡电路中的能量存储元件扮演了关键的角色。
在RC振荡电路中，电容器储存能量，并控制振荡频率。
而在LC振荡电路中，电感器储存能量，并决定振荡频率。
通过调整电路中的元件数值或改变反馈网络的结构，可以实现不同频率的振荡信号输出。
因此，振荡电路在许多应用中十分重要，例如无线通信、音频发生器和定时器等。
总之，振荡电路通过正反馈回路和能量存储元件的相互作用，实现了连续的波形信号的产生和输出。
这种工作原理使得振荡电路具有了广泛的应用领域和重要的作用。
RC振荡电路
RC振荡电路RC振荡电路，是指用电阻R、电容C组成选频网络的振荡电路，一般用来产生1Hz~1MHz范围的低频率信号。
RC振荡电路由放大器、正反馈网络和选频网络组成，常见的RC振荡电路有RC相移振荡电路和RC桥式振荡电路。
目录∙RC振荡电路概述∙RC振荡电路工作原理∙RC振荡电路的作用∙不同RC振荡电路比较∙RC振荡电路的常用接法∙RC振荡电路概述o采用RC选频网络构成的振荡电路称为RC振荡电路，它适用于低频振荡，一般用于产生1Hz~1MHz的低频信号。
因为对于RC振荡电路来说，增大电阻R即可降低振荡频率，而增大电阻是无需增加成本的。
RC振荡电路结构如下图：∙RC振荡电路工作原理o输出电压u o经正反馈（兼选频）网络分压后，取u f?作为同相比例电路的输入信号u i。
(1) 起振过程(2) 稳定振荡(3) 振荡频率振荡频率由相位平衡条件决定。
φA= 0，仅在f0处φF = 0 满足相位平衡条件，所以振荡频率f0= 1/2πRC。
改变R、C可改变振荡频率RC振荡电路的振荡频率一般在200KHz以下。
振荡频率的调整（4）起振及稳定振荡的条件考虑到起振条件AuF > 1, 一般应选取RF略大2R1。
如果这个比值取得过大，会引起振荡波形严重失真。
由运放构成的RC串并联正弦波振荡电路不是靠运放内部的晶体管进入非线性区稳幅，而是通过在外部引入负反馈来达到稳幅的目的。
∙RC振荡电路的作用o RC振荡电路用途很广，比如当振捣器时就用作产生波形输出，比如正弦波，三角波等；再把R、C的参数设计好，就可以产生带宽很窄的脉冲波形了；另外RC电路同集成运放联用还用作滤波器LPF/HPF、微分器、积分器等。
常用LC振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。
因此，200kHz以下的正弦振荡电路，一般采用振荡频率较低的RC振荡电路。

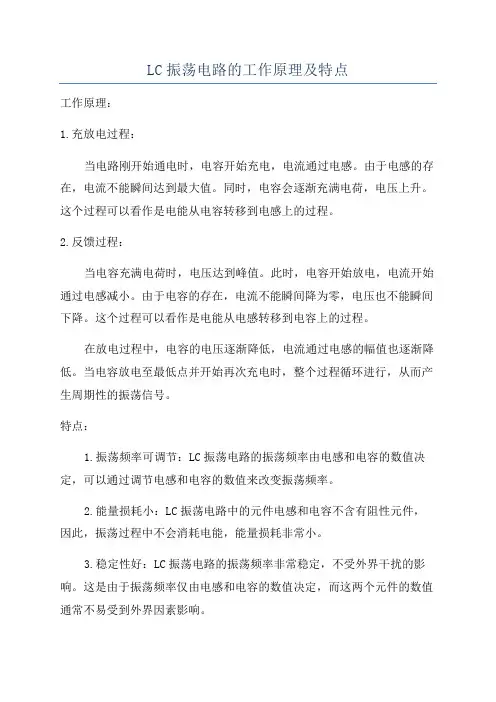

LC振荡电路的工作原理及特点
LC振荡电路的工作原理及特点工作原理：1.充放电过程：当电路刚开始通电时，电容开始充电，电流通过电感。
由于电感的存在，电流不能瞬间达到最大值。
同时，电容会逐渐充满电荷，电压上升。
这个过程可以看作是电能从电容转移到电感上的过程。
2.反馈过程：当电容充满电荷时，电压达到峰值。
此时，电容开始放电，电流开始通过电感减小。
由于电容的存在，电流不能瞬间降为零，电压也不能瞬间下降。
这个过程可以看作是电能从电感转移到电容上的过程。
在放电过程中，电容的电压逐渐降低，电流通过电感的幅值也逐渐降低。
当电容放电至最低点并开始再次充电时，整个过程循环进行，从而产生周期性的振荡信号。
特点：1.振荡频率可调节：LC振荡电路的振荡频率由电感和电容的数值决定，可以通过调节电感和电容的数值来改变振荡频率。
2.能量损耗小：LC振荡电路中的元件电感和电容不含有阻性元件，因此，振荡过程中不会消耗电能，能量损耗非常小。
3.稳定性好：LC振荡电路的振荡频率非常稳定，不受外界干扰的影响。
这是由于振荡频率仅由电感和电容的数值决定，而这两个元件的数值通常不易受到外界因素影响。
4.输出幅值不可控：LC振荡电路没有对振荡幅值进行控制的手段，输出幅值往往取决于电路元件的数值和初始条件。
5.启动时间长：由于LC振荡电路是通过充放电过程实现振荡的，它的启动过程相对较长，需要一定的时间才能形成稳定的振荡信号。
总结：LC振荡电路利用电感和电容的相互作用产生周期性的振荡信号。
它具有振荡频率可调节、能量损耗小、稳定性好等特点，但输出幅值不可控，启动时间较长。
LC振荡电路在实际应用中广泛使用，例如在通信系统、电子时钟和无线电发射器中都有应用。
LC振荡电路的工作原理及特点
简单介绍LC振荡电路的工作原理及特点LC振荡电路，顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路，这个振荡电路用来产生一种高频正弦波信号。
常见的LC振荡电路有好多种，比如变压器反馈式、电感三点式及电容三点式，它们的选频网络一般都采用LC并联谐振回路。
这种振荡电路的辐射功率跟振荡频率的四次方成正比，如果要想让这种电路向外辐射足够大的电磁波的话，就必须提高其振荡频率，而且还必须是电路具备开放的形式。
LC振荡电路之所以有振荡，是因为该电路通过运用电容跟电感的储能特性，使得电磁这两种能量在交替转化，简而言之，由于电能和磁能都有最大和最小值，所以才有了振荡。
当然，这只是一个理想情况，现实中，所有的电子元件都有一些损耗，能量在电容和电感之间转化是会被损耗或者泄露到外部，导致能量不断减小。
所以LC 振荡电路必须要有放大元件，这个放大元件可以是三极管，也可以是集成运放或者其他的东西。
有了这个放大元件，这个不断被消耗的振荡信号就会被反馈放大，从而我们会得到一个幅值跟频率都比较稳定的信号。
开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。
并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。
设基极的瞬间电压极性为正。
经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。
LC振荡电路物理模型的满足条件①整个电路的电阻R=0(包括线圈、导线)，从能量角度看没有其它形式的能向内能转化，即热损耗为零。
②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。
lc振荡 原理
lc振荡原理
LC振荡器是一种基于电感和电容的电路，用于产生特定频率的振荡信号。
它的原理是利用电感和电容之间的相互耦合来实现正反馈，从而使振荡器能够产生连续的振荡信号。
在LC振荡器中，电感和电容被连接成一个回路，形成一个谐振电路。
当电压通过这个电路时，电感和电容会相互作用，导致电荷在它们之间来回摆动，从而产生一个振荡信号。
在振荡器开始运行时，电容会积累电荷，然后将这些电荷传递给电感。
随着电荷被传递回电容，电流也会随之改变。
这种在电感和电容之间反复传递的电荷和电流变化会导致电压的周期性变化，从而产生振荡信号。
为了确保振荡器始终处于振荡状态，需要引入一个放大器将一部分输出信号送回输入端，实现正反馈。
这是通过在回路上添加一个放大器，并将一部分输出信号通过正反馈回传到放大器的输入端来实现的。
通过适当选择电感和电容的值，可以调整振荡器的输出频率。
根据振荡器的电路结构和参数选择，可以实现不同频率范围内的振荡信号。
总之，LC振荡器利用电容和电感之间的相互作用来产生振荡信号，并通过正反馈来维持振荡器的稳定振荡。
通过调整电感和电容的数值，可以得到所需的频率输出。
LC-RC自激振荡电路绝原理讲课文档
振荡频率
fo
1 2π RC
+ uO –
R 改变开关K的位置可改变选频 网络的电阻，实现频率粗调；
改变电容C 的大小可实现频率 的细调。
（4）起振及稳定振荡的条件
起振条件AuF > 1 ，因为 | F |=1/ 3，则
Au
1 RF R1
3
稳定振荡条件AuF = 1 ，| F |= 1/ 3，则
考虑到Au起振1条 R件RF1Au3F > 1, 一般应选取 RF 略大2R1。
如果这个比值取得过大，会引起振荡波形严重失真。
由运放构成的RC串并联正弦波振荡电路不是靠运 放内部的晶体管进入非线性区稳幅，而是通过在外
部引入负反馈来达到稳幅的目的。
带稳幅环节的电路(1) 热敏电阻具有负温度系
数，利用它的非线性可以
半导体 热敏电阻
自动稳幅。
在起振时，由于 uO 很
小，流过RF的电流也很小， 于是发热少，阻值高，使
稳定振荡时 Uo = B，要求AuF = 1， 使输出电压的幅度得以稳定。
从AuF > 1 到AuF = 1，就是自激振荡建 立的过程。
起始信号的产生：在电源接通时，会在电路中激起
一个微小的扰动信号，它是个非正弦信号，含有一
系列频率不同的正弦分量。
4. 正弦波振荡电路的组成
(1) 放大电路: 放大信号
U o 开关合在“2”为 有反馈放大电路，
F 如 果 U f： U i
自激振荡状态 Uo AuUf
开关合在“2”时,，去掉ui 仍有稳定的输出。
反馈信号代替了放大电路的输入信号。
2. 自激振荡的条件
由UU ： fo A FuU U fo
Uo AuFUo
什么是振荡电路
什么是振荡电路振荡电路是一种可以产生稳定的交流信号的电路。
它由一个放大器、一个反馈网络和一个频率选择网络组成。
振荡电路的作用是将电能转换成一定频率的交流信号，常用于无线通信、射频技术、音频放大器等领域。
振荡电路的基本原理是正反馈。
其中，放大器负责放大输入信号，而反馈网络将一部分输出信号反馈给放大器的输入端。
频率选择网络则限制输出信号的频率范围。
当满足一定的条件时，振荡电路就能产生稳定的振荡信号。
振荡电路可以分为三种类型：LC振荡电路、RC振荡电路和Crystal振荡电路。
首先是LC振荡电路，它由一个电感器（L）和一个电容器（C）组成。
当LC振荡电路中的电荷由电感器向电容器流动，并在流动的过程中不断来回变化，就会产生稳定的正弦波。
LC振荡电路常用于调谐电路、射频发射电路等应用中。
其次是RC振荡电路，它由一个电阻器（R）和一个电容器（C）组成。
RC振荡电路中的电流由电容器通过电阻器流动，并在流动的过程中不断充电和放电，形成稳定的振荡信号。
RC振荡电路常用于音频放大器、电子钟等应用中。
最后是Crystal振荡电路，它利用晶体的特性来产生稳定的振荡信号。
晶体具有固定的谐振频率，当外部电压作用于晶体时，晶体会以谐振频率振荡。
Crystal振荡电路常用于无线通信、计算机系统时钟等高精度要求的应用中。
不同类型的振荡电路具有不同的特点和应用领域，但它们都能够产生稳定的振荡信号。
由于振荡电路的广泛应用，对于工程师和电子爱好者来说，了解振荡电路的原理和设计是非常重要的。
总结一下，振荡电路是一种能够产生稳定交流信号的电路，其中包括LC振荡电路、RC振荡电路和Crystal振荡电路。
通过正反馈原理和频率选择网络的作用，振荡电路能够应用于无线通信、射频技术、音频放大器等领域。
对于电子领域的研究和应用，了解振荡电路的原理和设计是非常重要的。
rc正弦波振荡器结构与工作原理
深度探讨RC正弦波振荡器结构与工作原理一、引言在电子学领域中，RC正弦波振荡器是一种常见的振荡电路，它能够产生稳定的正弦波信号。
在本文中，我们将深度探讨RC正弦波振荡器的结构与工作原理，并对其进行全面评估。
二、RC正弦波振荡器的结构1. 电容电阻网络RC正弦波振荡器的核心是由电容和电阻构成的电容电阻网络。
电容负责存储电荷，而电阻则限制电流的流动。
这个电容电阻网络是RC正弦波振荡器能够产生稳定正弦波信号的重要组成部分。
2. 反馈网络在RC正弦波振荡器中，反馈网络起着至关重要的作用。
它能够将一部分输出信号送回输入端，从而实现正反馈，使电路产生振荡。
三、RC正弦波振荡器的工作原理1. 正反馈RC正弦波振荡器利用正反馈来实现信号的产生和放大。
当电路输出正弦波时，一部分信号被送回输入端，从而增强了输入信号，使得电路不断产生振荡。
2. 能量损耗与补偿在RC正弦波振荡器中，由于电容和电阻存在能量损耗，需要通过外部的能量补偿来保持振荡的稳定。
3. 频率决定RC正弦波振荡器的频率由电容和电阻的数值决定，当电容或电阻发生变化时，频率也会相应地发生变化。
四、对RC正弦波振荡器的全面评估1. 结构分析通过对RC正弦波振荡器的结构进行分析，我们可以清晰地了解其组成部分及各部分之间的作用关系。
这有助于我们深入理解振荡器的工作原理。
2. 工作原理振荡器的工作原理对于我们理解其产生信号的机理至关重要。
只有通过深入分析其工作原理，我们才能真正掌握振荡器的运行方式。
3. 频率稳定性RC正弦波振荡器的频率稳定性是其性能的重要指标之一。
在实际应用中，我们需要考虑电容和电阻的稳定性，以保证振荡器的性能符合要求。
五、个人观点和理解对于RC正弦波振荡器的结构与工作原理，我深信其在电子学领域有着重要的应用。
通过深入研究振荡器的结构与工作原理，我们可以更好地应用它，并在实际工程中发挥其作用。
六、总结与回顾通过本文的深度探讨，我们全面了解了RC正弦波振荡器的结构与工作原理。
LCRC震荡电路作用
LCRC震荡电路作用1.产生稳定的振荡信号：LCRC震荡电路可以产生稳定的振荡信号，用于驱动其他电路的工作。
通过调节电路中的元件数值，可以实现不同频率的振荡信号输出。
在通信系统中，震荡电路可以用于产生射频信号、音频信号等，以满足不同的应用需求。
2.时钟信号源：LCRC震荡电路可以作为时钟信号源，用于同步系统中各个模块的工作。
时钟信号是信息处理和数据传输中的基本信号，可以确保数据的准确性和稳定性。
在计算机、通信系统、数字电路等领域中，时钟信号的稳定性和精确性对系统的正常运行和性能至关重要。
3.频率锁定器：LCRC震荡电路可以用作频率锁定器来提供稳定的频率，使其他电路或系统能够按照相同的频率进行工作。
频率锁定器在通信领域中经常使用，例如调频广播、电视接收器、雷达系统等，通过频率锁定器能够确保接收器与发射器之间的频率匹配，从而实现信号的正确接收和处理。
4.激励信号产生器：LCRC震荡电路可以产生高频信号、中频信号等激励信号，用于驱动其他电子元件或电子系统工作。
激励信号在无线通信、无线电广播、调频电视、测试仪表等应用中广泛使用，能够使电路或系统处于工作状态，实现信号的传输和处理。
5.模拟信号发生器：LCRC震荡电路可以产生模拟信号，用于模拟仿真和实验研究。
模拟信号是一种连续变化的信号，可以模拟实际的物理量、声音、光信号等。
在电子电路设计、通信系统仿真、信号处理算法开发等领域中，模拟信号发生器可以提供与真实信号相似的模拟信号，以便进行验证、测量和分析。
6.频率选择器：LCRC震荡电路可以用作频率选择器，通过调节电路中元件的参数，选择特定频率的信号进行输出。
频率选择器在电子滤波器、音频调谐器等应用中经常使用，能够滤除非所需频率范围的信号，实现信号的选择性传输和处理。
总之，LCRC震荡电路在各种领域中都发挥着重要的作用，可以产生稳定的振荡信号、时钟信号源，实现频率锁定、激励信号产生、模拟信号发生，以及频率选择等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LC震荡电路作用？RC震荡电路作用？振荡电路是一个没有输入而有输出（交流信号）的放大电路。
当然它是需要直流电源供电的。
所以，它的作用就是将直流电能转变成交流电能。
振荡电路的基本组成就是：1、放大器；2、正反馈网络。
有以上电路组成的振荡电路一般输出的都是方波。
要想产生正弦波，还要增加一个组成部分：选频网络。
选频网络可以用电感L、电容C组成，这就是LC振荡电路；也可以用电阻R、电容C组成选频网络，这就是RC振荡电路。
一般来说，LC振荡电路适合产生较高频率（一般在高于几百千赫）；而RC振荡电路适合产生较低频率。
看图：这里的4个图，左边的两个是LC振荡电路，右边的两个是RC振荡电路。
振荡电路的用途和振荡条件分析不需要外加信号就能自动地把直流电能转换成具有一定振幅和一定频率的交流信号的电路就称为振荡电路或振荡器。
这种现象也叫做自激振荡。
或者说，能够产生交流信号的电路就叫做振荡电路。
一个振荡器必须包括三部分：放大器、正反馈电路和选频网络。
放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。
正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的，只有这样才能使振荡维持下去。
选频网络则只允许某个特定频率 f 0 能通过，使振荡器产生单一频率的输出。
振荡器能不能振荡起来并维持稳定的输出是由以下两个条件决定的；一个是反馈电压u f 和输入电压U i 要相等，这是振幅平衡条件。
二是u f 和u i 必须相位相同，这是相位平衡条件，也就是说必须保证是正反馈。
一般情况下，振幅平衡条件往往容易做到，所以在判断一个振荡电路能否振荡，主要是看它的相位平衡条件是否成立。
振荡器按振荡频率的高低可分成超低频（20 赫以下）、低频（20 赫～200 千赫）、高频（200 千赫～30 兆赫）和超高频（10 兆赫～350 兆赫）等几种。
按振荡波形可分成正弦波振荡和非正弦波振荡两类。
正弦波振荡器按照选频网络所用的元件可以分成LC振荡器、RC 振荡器和石英晶体振荡器三种。
石英晶体振荡器有很高的频率稳定度，只在要求很高的场合使用。
在一般家用电器中，大量使用着各种L C 振荡器和RG 振荡器。
LC 振荡器LC 振荡器的选频网络是LC 谐振电路。
它们的振荡频率都比较高，常见电路有 3 种。
（1 ）变压器反馈LC 振荡电路图 1 （ a ）是变压器反馈 LC 振荡电路。
晶体管 VT 是共发射极放大器。
变压器 T 的初级是起选频作用的 LC 谐振电路，变压器 T 的次级向放大器输入提供正反馈信号。
接通电源时， LC 回路中出现微弱的瞬变电流，但是只有频率和回路谐振频率 f 0 相同的电流才能在回路两端产生较高的电压，这个电压通过变压器初次级 L1 、 L2 的耦合又送回到晶体管 V 的基极。
从图 1 （ b ）看到，只要接法没有错误，这个反馈信号电压是和输入信号电压相位相同的，也就是说，它是正反馈。
因此电路的振荡迅速加强并最后稳定下来。
变压器反馈 LC 振荡电路的特点是：频率范围宽、容易起振，但频率稳定度不高。
它的振荡频率是： f 0 =1 ／2π LC 。
常用于产生几十千赫到几十兆赫的正弦波信号。
（ 2 ）电感三点式振荡电路图 2 （ a ）是另一种常用的电感三点式振荡电路。
图中电感 L1 、 L2 和电容 C 组成起选频作用的谐振电路。
从L2 上取出反馈电压加到晶体管 VT 的基极。
从图 2 （ b ）看到，晶体管的输入电压和反馈电压是同相的，满足相位平衡条件的，因此电路能起振。
由于晶体管的 3 个极是分别接在电感的 3 个点上的，因此被称为电感三点式振荡电路。
电感三点式振荡电路的特点是：频率范围宽、容易起振，但输出含有较多高次调波，波形较差。
它的振荡频率是： f 0 =1/2π LC ，其中 L=L1 ＋ L2 ＋ 2M 。
常用于产生几十兆赫以下的正弦波信号。
（ 3 ）电容三点式振荡电路还有一种常用的振荡电路是电容三点式振荡电路，见图 3（ a ）。
图中电感 L 和电容 C1 、 C2 组成起选频作用的谐振电路，从电容 C2 上取出反馈电压加到晶体管 VT 的基极。
从图 3 （ b ）看到，晶体管的输入电压和反馈电压同相，满足相位平衡条件，因此电路能起振。
由于电路中晶体管的 3 个极分别接在电容 C1 、 C2 的 3 个点上，因此被称为电容三点式振荡电路。
电容三点式振荡电路的特点是：频率稳定度较高，输出波形好，频率可以高达 100 兆赫以上，但频率调节范围较小，因此适合于作固定频率的振荡器。
它的振荡频率是： f 0 = 1/2π LC ，其中 C= C 1 C 2 C 1 +C 2 。
上面 3 种振荡电路中的放大器都是用的共发射极电路。
共发射极接法的振荡器增益较高，容易起振。
也可以把振荡电路中的放大器接成共基极电路形式。
共基极接法的振荡器振荡频率比较高，而且频率稳定性好。
RC 振荡器RC 振荡器的选频网络是 RC 电路，它们的振荡频率比较低。
常用的电路有两种。
（ 1 ） RC 相移振荡电路图 4 （ a ）是 RC 相移振荡电路。
电路中的 3 节 RC 网络同时起到选频和正反馈的作用。
从图 4 （ b ）的交流等效电路看到：因为是单级共发射极放大电路，晶体管 VT 的输出电压 U o 与输出电压 U i 在相位上是相差180°。
当输出电压经过 RC 网络后，变成反馈电压 U f 又送到输入端时，由于 RC 网络只对某个特定频率 f 0 的电压产生180° 的相移，所以只有频率为 f 0 的信号电压才是正反馈而使电路起振。
可见 RC 网络既是选频网络，又是正反馈电路的一部分。
RC 相移振荡电路的特点是：电路简单、经济，但稳定性不高，而且调节不方便。
一般都用作固定频率振荡器和要求不太高的场合。
它的振荡频率是：当 3 节 RC 网络的参数相同时： f 0 = 1 2π 6RC 。
频率一般为几十千赫。
（ 2 ） RC 桥式振荡电路图 5 （ a ）是一种常见的 RC 桥式振荡电路。
图中左侧的 R1C1 和 R2C2 串并联电路就是它的选频网络。
这个选频网络又是正反馈电路的一部分。
这个选频网络对某个特定频率为 f 0 的信号电压没有相移（相移为0° ），其它频率的电压都有大小不等的相移。
由于放大器有 2 级，从 V2 输出端取出的反馈电压 U f 是和放大器输入电压同相的（2 级相移360°=0° ）。
因此反馈电压经选频网络送回到VT1 的输入端时，只有某个特定频率为 f 0 的电压才能满足相位平衡条件而起振。
可见 RC 串并联电路同时起到了选频和正反馈的作用。
实际上为了提高振荡器的工作质量，电路中还加有由 R t 和 R E1 组成的串联电压负反馈电路。
其中 R t 是一个有负温度系数的热敏电阻，它对电路能起到稳定振荡幅度和减小非线性失真的作用。
从图 5 （ b ）的等效电路看到，这个振荡电路是一个桥形电路。
R1C1 、 R2C2 、 R t 和 R E1 分别是电桥的 4 个臂，放大器的输入和输出分别接在电桥的两个对角线上，所以被称为 RC 桥式振荡电路。
RC 桥式振荡电路的性能比 RC 相移振荡电路好。
它的稳定性高、非线性失真小，频率调节方便。
它的振荡频率是：当 R1=R2=R 、 C1=C2=C 时 f 0 = 1 2πRC 。
它的频率范围从 1 赫～ 1 兆赫。
调幅和检波电路广播和无线电通信是利用调制技术把低频声音信号加到高频信号上发射出去的。
在接收机中还原的过程叫解调。
其中低频信号叫做调制信号，高频信号则叫载波。
常见的连续波调制方法有调幅和调频两种，对应的解调方法就叫检波和鉴频。
下面我们先介绍调幅和检波电路。
（ 1 ）调幅电路调幅是使载波信号的幅度随着调制信号的幅度变化，载波的频率和相应不变。
能够完成调幅功能的电路就叫调幅电路或调幅器。
调幅是一个非线性频率变换过程，所以它的关键是必须使用二极管、三极管等非线性器件。
根据调制过程在哪个回路里进行可以把三极管调幅电路分成集电极调幅、基极调幅和发射极调幅 3 种。
下面举集电极调幅电路为例。
图 6 是集电极调幅电路，由高频载波振荡器产生的等幅载波经 T1 加到晶体管基极。
低频调制信号则通过 T3 耦合到集电极中。
C1 、 C2 、 C3 是高频旁路电容， R1 、 R 2 是偏置电阻。
集电极的 LC 并联回路谐振在载波频率上。
如果把三极管的静态工作点选在特性曲线的弯曲部分，三极管就是一个非线性器件。
因为晶体管的集电极电流是随着调制电压变化的，所以集电极中的 2 个信号就因非线性作用而实现了调幅。
由于 LC 谐振回路是调谐在载波的基频上，因此在 T2 的次级就可得到调幅波输出。
（ 2 ）检波电路检波电路或检波器的作用是从调幅波中取出低频信号。
它的工作过程正好和调幅相反。
检波过程也是一个频率变换过程，也要使用非线性元器件。
常用的有二极管和三极管。
另外为了取出低频有用信号，还必须使用滤波器滤除高频分量，所以检波电路通常包含非线性元器件和滤波器两部分。
下面举二极管检波器为例说明它的工作。
图 7 是一个二极管检波电路。
VD 是检波元件， C 和 R 是低通滤波器。
当输入的已调波信号较大时，二极管 VD 是断续工作的。
正半周时，二极管导通，对 C 充电；负半周和输入电压较小时，二极管截止， C 对 R 放电。
在 R 两端得到的电压包含的频率成分很多，经过电容 C 滤除了高频部分，再经过隔直流电容 C 0 的隔直流作用，在输出端就可得到还原的低频信号。
调频和鉴频电路调频是使载波频率随调制信号的幅度变化，而振幅则保持不变。
鉴频则是从调频波中解调出原来的低频信号，它的过程和调频正好相反。
（ 1 ）调频电路能够完成调频功能的电路就叫调频器或调频电路。
常用的调频方法是直接调频法，也就是用调制信号直接改变载波振荡器频率的方法。
图 8 画出了它的大意，图中用一个可变电抗元件并联在谐振回路上。
用低频调制信号控制可变电抗元件参数的变化，使载波振荡器的频率发生变化。
（ 2 ）鉴频电路能够完成鉴频功能的电路叫鉴频器或鉴频电路，有时也叫频率检波器。
鉴频的方法通常分二步，第一步先将等幅的调频波变成幅度随频率变化的调频—调幅波，第二步再用一般的检波器检出幅度变化，还原成低频信号。
常用的鉴频器有相位鉴频器、比例鉴频器等。
一振荡电路的用途和振荡条件前面几章我们时论了多种类型的放大电路，其作用是把输入的电压或功率信号加以放大。
从能量的观念出发，它们是在输入信号的控制下把直流能量放大且转化为按信号规律变化的交流电信号。
在电子技术方面，还广泛使用另一种电路，它不需外加任伺激励，就可以把直流能量转化为具有一定频率、—定波形、一定振幅的交流电能。
