基于PC机的汽车电控故障诊断系统设计
车辆故障诊断系统设计方案
车辆故障诊断系统设计方案一、引言车辆故障诊断系统是一种能够通过检测车辆各个部件的工作状态和数据，分析并判断车辆是否存在故障，并获得准确的故障诊断结果的系统。
随着车辆技术的发展和智能化的需求，车辆故障诊断系统变得越来越重要。
本文将介绍一种车辆故障诊断系统的设计方案。
二、系统功能1.实时监测车辆各个部件的工作状态和数据：通过传感器获取车辆的各种参数，如发动机转速、车速、油温等，实时监测车辆各个部件的工作状态。
2.数据采集与处理：将传感器采集到的数据进行处理和分析，提取有关车辆工作状态的信息。
3.故障检测与诊断：基于数据分析和模型匹配技术，对车辆的各个部件进行故障检测和诊断。
4.故障诊断结果判断与报警：根据故障诊断结果，判断车辆是否存在故障，并及时报警提示用户。
三、系统模块1.数据采集模块：通过传感器采集车辆各个部件的参数数据，并传输给数据处理模块。
2.数据处理模块：对采集到的数据进行预处理，包括数据过滤、降噪、特征提取等，以便于后续的故障检测与诊断。
3.故障检测与诊断模块：基于数据处理模块的结果，使用故障诊断算法进行故障检测和诊断。
4.故障诊断结果判断与报警模块：根据故障检测与诊断模块的结果，判断车辆是否存在故障，并进行报警提示。
四、系统设计要点1.数据采集与传输：选择合适的传感器对车辆的各个部件进行参数采集，并通过无线通信方式将数据传输给数据处理模块。
2.数据处理与分析：对采集到的参数数据进行预处理和特征提取，将处理后的数据输入到故障检测与诊断模块。
3.故障检测与诊断算法：选择合适的故障检测与诊断算法，如神经网络、支持向量机等，对数据进行故障检测和诊断。
4.故障诊断结果判断与报警：设计合适的判断规则和逻辑，根据故障检测与诊断模块的结果，判断车辆是否存在故障，并及时发出报警信号，提示用户进行维修。
五、系统实现1.硬件平台：选择合适的嵌入式系统作为系统的硬件平台，如基于ARM架构的微处理器或嵌入式芯片。
基于电子设计的汽车新能源安全与故障诊断系统
工作不足与展望
系统优化
虽然本研究已经取得了一定的成果，但是在实际应用中仍 然存在一些问题，如系统复杂度较高、实时性有待提高等
，未来需要对系统进行优化改进。
智能化水平
目前系统的智能化程度还有限，仍需要进一步的研究以提 高故障诊断准确率和效率。
跨平台应用
本研究仅针对某一特定的汽车平台进行了实验验证，未来 需要进一步拓展到其他平台，提高系统的通用性和可移植
模糊逻辑
将模糊逻辑应用于故障诊断，通过建立模糊规则和隶属度函数，实 现对故障的识别和分类。
模糊聚类
利用模糊聚类方法对故障数据进行分类和分析，实现故障类型的自 动识别。
模糊控制
通过建立模糊控制器，实现对汽车运行状态的实时监测和控制，保证 汽车安全运行。
04
系统实现与测试
系统硬件设计
电源模块
采用高效稳定的开关电源，提供稳定的 电压和电流，保证系统的正常工作。
研究现状与发展趋势
新能源汽车的安全标准和设计规范不断完善 电子技术在车辆故障诊断中的应用逐渐普及 基于人工智能的故障诊断方法成为研究热点
研究ቤተ መጻሕፍቲ ባይዱ容与方法
研究目标
设计一种基于电子设计的汽车新 能源安全与故障诊断系统，提高 车辆安全性能和故障诊断准确性 。
研究内容
研究新能源汽车的电子控制系统 架构，分析可能出现的故障模式 ，设计适用于车辆的故障诊断算 法，开发故障诊断系统硬件和软 件。
电池故障诊断
通过分析电池性能参数，诊断电池故 障类型和原因，及时采取措施预防和 消除安全隐患。
充电安全管理系统
充电设施监控
监控充电设施的运行状态和充电电流、电压等参数，确保充电过 程的安全稳定。
充电安全防护
汽车电控系统故障检修毕业设计论文
汽车电控系统故障检修毕业设计论文摘要：一、引言随着汽车电子技术的飞速发展，现代汽车中的电控单元越来越多，功能越来越复杂。
然而，这也增加了故障的可能性。
因此，开发一个高效而准确的电控系统故障检修方法对于汽车维修服务商和车辆所有者来说都是非常重要的。
二、系统分析在本部分中，我们首先对汽车电控系统的结构和工作原理进行了分析。
然后，我们列举了常见的汽车电控系统故障，包括传感器故障、线路故障和控制单元故障。
三、故障检修方法我们提出了一种基于故障代码的检修方法，该方法可以在车辆发生故障时快速定位到具体的故障点。
首先，我们需要通过汽车电脑诊断仪检测车辆上的故障代码。
然后，根据故障代码的具体含义，我们可以找到可能引起故障的部位。
最后，我们通过对相应部位的检查和测试，确认具体的故障点。
四、实验与结果分析我们选择了一部汽车作为试验对象，通过对其进行模拟故障，然后使用我们提出的检修方法进行检修。
实验结果表明，我们的方法能够精确地定位到故障点，并通过相应的修复措施进行修复。
五、总结与展望本文通过对汽车电控系统故障的分析和研究，提出了一种基于故障代码的检修方法。
实验结果表明，该方法可以高效、准确地定位到故障点。
未来，我们将进一步完善该方法，并将其应用于实际的汽车维修中。
[1] Smith, J., & Johnson, T. (2024). Automotive Electronics Handbook. Elsevier Science.[2] Wang, L., & Brown, A. (2024). Intelligent vehicle technologies. Springer.[3] Zhang, Y., & Li, J. (2024). Fault diagnosis and fault-tolerant control for electric vehicles. Springer.[4]王.(2024).汽车电器与电子技术[M].机械工业出版社.[5]李.(2024).汽车电控技术与维修[M].机械工业出版社.以上就是本文的初步构思，希望对你的毕业设计有所帮助。
汽车故障诊断系统的设计与实现
汽车故障诊断系统的设计与实现随着汽车产业的快速发展和普及，汽车的故障诊断系统变得越来越重要。
一个高效而可靠的汽车故障诊断系统可以帮助汽车技术人员快速准确地检测和解决车辆故障，提高汽车维修效率和质量。
本文将介绍汽车故障诊断系统的设计与实现。
首先，汽车故障诊断系统需要具备以下几个主要功能：1.故障检测和诊断：系统需要通过传感器和网络连接等方式实时监测车辆各系统的状态和参数，如发动机温度、油耗、排放等信息，以便及时发现和诊断可能出现的故障。
2.故障代码读取和分析：系统需要能够读取车辆的故障代码，并对其进行分析和解读，以确定故障类型和位置，并给出解决方案。
3.用户界面和交互：系统需要提供一个友好的用户界面，让用户能够方便地操作和使用系统。
用户界面可以是一个图形界面，显示当前车辆的状态和故障信息，同时提供一些简单的操作选项，如清除故障代码、查看维修记录等。
4.数据管理和处理：系统需要能够管理和处理大量的车辆数据，包括故障信息、维修记录、参数设置等。
这些数据可以用于故障分析和维修记录的生成，为后续的故障诊断提供支持。
在设计和实现汽车故障诊断系统时，需要考虑以下几个关键点：1.系统架构：汽车故障诊断系统可以采用分布式或集中式的架构。
分布式架构可以将车辆的数据和处理逻辑分布在不同的节点上，提高系统的扩展性和稳定性。
集中式架构则将所有的数据和处理逻辑集中在一个服务器上，简单易用。
2.数据采集和传输：系统需要通过传感器等设备采集车辆的各种参数和状态信息，并通过网络传输到中央服务器进行处理。
数据采集和传输的过程需要保证数据的准确性和实时性，同时考虑数据安全和隐私保护。
3.故障诊断算法：系统的核心是故障诊断算法，它需要根据车辆的状态和参数信息，判断是否存在故障，并通过故障代码和其他信息，确定故障的类型和位置。
故障诊断算法可以采用基于规则的方法或基于机器学习的方法。
4.用户界面和交互：用户界面需要简单直观，方便用户进行操作和查看故障信息。
【开题报告】基于PLC的电机故障诊断系统设计
开题报告电气工程及自动化基于PLC的电机故障诊断系统设计一、综述本课题国内外研究动态，说明选题的依据和意义电机在工农业生产中应用广泛，为各种工农业设备提供原动力，是电气控制系统中的重要环节，给人们的生活带来了极大的便利。
电机故障诊断是一种了解和掌握机器在运行过程的状态，确定其整体或局部正常或异常，早起发现故障及其原因，并能预报故障发展趋势的技术。
电机故障一旦发生，对工作人员的生命财产将会造成很大的损失和严重的后果，在一些特殊的行业甚至会对国家的经济、军事、政治等造成严重后果。
同时由于电机是应用于多行业的复杂系统，尽管在设计、研制阶段已经考虑了诸多因数、采取了有力措施，但由于设计、研制、加工工艺水平等因数等客观条件的影响，甚至还要工作在无人值守、恶劣环境下，难免会发生电机故障。
因此如何提高电机工作的可靠性和安全性已经成为诸多行业关注的热点问题。
电机故障诊断系统正是适应这一需求而发展起来的。
PLC，可编程逻辑控制器，作为一种数学运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，技术与算术操作等面向用户的指令，并通过数字或模仿式输入/输出控制各类型的机械或生产过称。
基于PLC的电机故障诊断系统应运而生。
PLC是现在应用最多最广泛的一种控制装置，利用PLC丰富的内部资源和强大的功能指令，编制故障检测报警程序，不仅可以替代继电器实现相应功能，还可以提高工作的可靠性和系统的灵活性。
PLC以被应用到机械制造、冶金、矿业、轻工等各个领域，大大推进了机电一体化的进程，被人们称为现在工业控制三大支柱之一。
PLC作为一种控制器，具有成熟稳定可靠的性能，到目前为止其已经在工业控制中得到广泛的应用。
PLC系统的设计直接影响着工业控制系统的安全可靠运行。
一个完善的PLC系统除了能够正常运行外，满足工业控制的要求，还必须能在系统出现故障时及时进行故障诊断和故障处理。
毕业论文---基于PLC的电机故障诊断系统设计

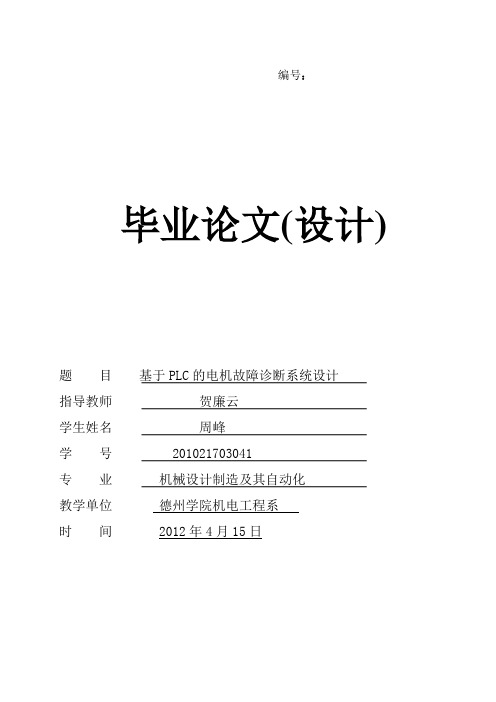

编号：毕业论文(设计)题目基于PLC的电机故障诊断系统设计指导教师贺廉云学生姓名周峰学号 201021703041 专业机械设计制造及其自动化教学单位德州学院机电工程系时间 2012年4月15日德州学院毕业论文（设计）开题报告书2012年 4月 15日德州学院毕业论文（设计）中期检查表院（系）：机电工程系专业：机械设计制造及自动化 2012-4-15目录第一章绪论....。
..。
.。
...。
.。
.。
....。
.。
.。
.。
.。
.。
.。
.。
.。
