综合题(管座角焊缝 )

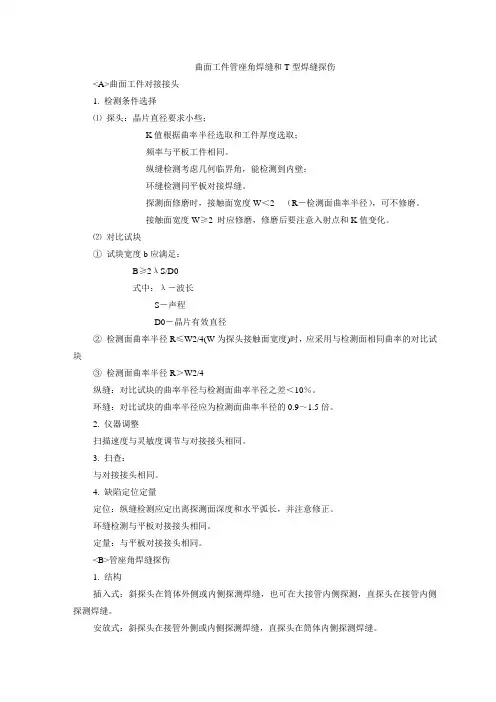

曲面工件管座角焊缝和T型焊缝探伤
曲面工件管座角焊缝和T型焊缝探伤<A>曲面工件对接接头1. 检测条件选择⑴探头：晶片直径要求小些；K值根据曲率半径选取和工件厚度选取；频率与平板工件相同。
纵缝检测考虑几何临界角，能检测到内壁；环缝检测同平板对接焊缝。
探测面修磨时，接触面宽度W＜2 （R－检测面曲率半径），可不修磨。
接触面宽度W≥2 时应修磨，修磨后要注意入射点和K值变化。
⑵对比试块①试块宽度b应满足：B≥2λS/D0式中：λ－波长S－声程D0－晶片有效直径②检测面曲率半径R≤W2/4(W为探头接触面宽度)时，应采用与检测面相同曲率的对比试块③检测面曲率半径R＞W2/4纵缝：对比试块的曲率半径与检测面曲率半径之差＜10％。
环缝：对比试块的曲率半径应为检测面曲率半径的0.9～1.5倍。
2. 仪器调整扫描速度与灵敏度调节与对接接头相同。
3. 扫查：与对接接头相同。
4. 缺陷定位定量定位：纵缝检测应定出离探测面深度和水平弧长，并注意修正。
环缝检测与平板对接接头相同。
定量：与平板对接接头相同。
<B>管座角焊缝探伤1. 结构插入式：斜探头在筒体外侧或内侧探测焊缝，也可在大接管内侧探测，直探头在接管内侧探测焊缝。
安放式：斜探头在接管外侧或内侧探测焊缝，直探头在筒体内侧探测焊缝。
实际探伤时，可选择一种或几种组合方式探伤。
2. 探测条件①单晶纵波直探头双晶纵波直探头单晶横波斜探头，K值可根据壁厚选择，但需保证不漏检危险性缺陷，在K1～1.5、2、2.5、3之间。
选择探头原则：考虑到各种类型缺陷出现的可能性。
使声束尽可能垂直于焊缝中主要缺陷。
②检测频率2MHZ～5MHz探头与工件接触面：a.采用2.5MHZ直接头，双晶直探头，探头与工件接触面尺寸，R为探测面曲率半径。
（当时，应采用与探伤面曲率半径相同的对比试块）。
b.斜探头与工件接触面尺寸a或b。
[a—斜探头接触长（周向探测）；b—斜探头接触宽（轴向探测）；D—探测面曲面直径]此式为JB3144-82锅炉大口径管座角焊缝超声波探伤标准中应用。
《工业金属管道工程施工规范》培训考试题
《工业金属管道工程施工规范》培训考试题1、工业金属管道管道焊缝距离支管或管接头的开孔边缘不应小于50mm,且不应小于孔径。
（） [单选题]A正确(正确答案)B错误2、当无法避免在管道焊缝上开孔或开孔补强时，应对开孔直径1.5倍或开孔补强板直径范围内的焊缝进行射线或超声波检测。
被补强板覆盖的焊缝应磨平。
管孔边缘不应存在焊接缺陷。
（） [单选题]A正确(正确答案)B错误3、卷管的纵向焊缝应设置在易检修的位置，不宜设在底部。
（） [单选题]A正确(正确答案)B错误4、管道环焊缝距支吊架净距不得小于50mm。
需热处理的焊缝距支吊架不得小于焊缝宽度的5倍，且不得小于100mm。
（） [单选题]A正确(正确答案)B错误5、公称尺寸大于或等于600mm的工业金属管道，宜在焊缝内侧进行根部封底焊。
（） [单选题]A正确(正确答案)B错误6、端部为焊接连接的阀门，其焊接和热处理措施不得破坏阀门的严密性。
（）[单选题]A正确(正确答案)B错误7、平焊法兰与管子焊接时，其法兰内侧(法兰密封面侧)角焊缝的焊脚尺寸应为直管名义厚度与6mm两者中的较小值；法兰外侧角焊缝的最小焊脚尺寸应为直管名义厚度的1.4倍与法兰颈部厚度两者中的较小值（） [单选题]A正确(正确答案)B错误8、承插焊法兰与管子焊接时，角焊缝的最小焊脚尺寸应为直管名义厚度的1.4倍与法兰颈部厚度两者中的较小值，焊前承口与插口的轴向间隙宜为1.5mm（） [单选题]A正确(正确答案)B错误9、机组的循环油、控制油、密封油管道，当采用承插焊接头时，承口与插口的轴向不宜留有间隙。
（） [单选题]A错误B正确(正确答案)10、安放式焊接支管或插入式焊接支管的接头、整体补强的支管座应全焊透，角焊缝厚度不应小于填角焊缝有效厚度（） [单选题]A错误B正确(正确答案)11、角焊缝有效厚度可取支管名义厚度的0.7倍与6.5mm中的较小值。
（） [单选题]A正确(正确答案)B错误12、碳钢(C)、碳锰钢(C-Mn)，名义厚度t>19mm，热处理温度600～650℃，最短恒温时间1h（ A ） [单选题]A正确(正确答案)B错误13、当加热温度升至400℃时，加热速率不应超过(205×25/t)℃/h,且不得大于205℃/h。
超声波检测二级试题库(UT)(含答案)(三)
无损检测超声波试题(UT)第三部分5.11 无缝钢管缺陷分布的方向有；（）A、平行于钢管轴线的径向分布B、垂直于钢管轴线的径向分布C、平行于钢管表面的层状分布D、以上都可能5.12 小口径钢管超探时探头布置方向为：（）A、使超声沿周向射入工件以探测纵向缺陷B、使超声沿轴向射入工件以探测横向缺陷C、以上二者都有D、以上二者都没有5.13 小口径无缝钢管探伤中多用聚焦探头，其主要目的是：（）A、克服表面曲率引起超声散焦B、提高探伤效率C、提高探伤灵敏度D、以上都对5.14 钢管原材料超探试样中的参考反射体是：（）A、横孔B、平底孔C、槽D、竖孔5.15 管材横波接触法探伤时，入射角的允许范围与哪一因素有关（）A、探头楔块中的纵波声速B、管材中的纵横波声速C、管子的规格D、以上全部5.16 管材周向斜角探伤与板材斜角探伤显著不同的地方是（）A、内表面入射角等于折射角B、内表面入射角小于折射角C、内表面入射角大雨折射角D、以上都可能5.17 管材水漫法探伤中，偏心距x与入射角α的关系是（）。
（rR为管材的内外半径）5.18 管材自动探伤设备中，探头与管材相对运动的形式是（）A、探头旋转，管材直线前进B、探头静止，管材螺旋前进C、管材旋转，探头直线移动D、以上均可5.19 下面有关钢管水浸探伤的叙述中，哪点是错误的（）A、使用水浸式纵波探头B、探头偏离管材中心线C、无缺陷时，荧光屏上只显示始波和l～2次底波D、水层距离应大于钢中一次波声程的1／25.10 钢管水浸聚焦法探伤中，下面有关点聚焦方法的叙述中，哪条是错误的？（）A、对短缺陷有较高探测灵敏度B、聚焦方法一般采用圆柱面声透镜C、缺陷长度达到一定尺寸后，回波幅度不随长度而变化D、探伤速度较慢5.21 钢管水浸聚焦法探伤时，下面有关线聚焦方式的叙述中，哪条是正确的？（）A、探伤速度轻快B、回波幅度随缺陷长度增大而增高C、聚焦方法一般采用圆柱面透镜或瓦片型晶片D、以上全部5.22 使用聚焦探头对管材探伤，如聚焦点未调到与声束中心线相垂直的管半径上，且偏差较大距离，则会引起（）A、盲区增大B、在管中折射发散C、多种波型传播D、同波脉冲变宽6.1 锻件的锻造过程包括：（）A、加热形变，成型和冷却B、加热，形变C、形变，成型D、以上都不全面6.2 锻件缺陷包括：（）A、原材料缺陷B、锻造缺陷C、热处理缺路D、以上都有6.3 锻件中的粗大晶粒可能引起：（）A、底波降低或消失B、噪声或杂波增大C、超声严重衰减D、以上都有6.4 锻件中的白点是在锻造过程中哪个阶段形成：（）A、加热B、形变C、成型D、冷却6.5 轴类锻件最主要探测方向是：（）A、轴向直探头探伤B、径向直探头探伤C、斜探头外圆面轴向探伤D、斜探头外圆面周向探伤6.6 饼类锻件最主要探测方向是：（）A、直探头端面探伤B、直探头翻面探伤C、斜探头端面探伤D、斜探头侧面探伤6.7 筒形锻件最主要探测方向是：（）A、直探头端面和外圆面探伤B、直探头外圆面轴向探伤C、斜探头外四面周向探伤D、以上都是6.8 锻件中非金属夹杂物的取向最可能的是：（）A、与主轴线平行B、与锻造方向一致C、占锻件金属流线一致D、与锻件金属流线垂直6.9 超声波经液体进入具有弯曲表面工件时，声束在工件内将会产生：（）A、与液体中相同的声束传播B、不受零件几何形状的影响C、凹圆弧面声波将收敛，凸圆弧面卢波将发散D、与C的情况相反6.10 锻钢件探测灵敏度的校正方式是：（）A、没有特定的方式B、采用底波方式C、采用试块方式D、采用底波方式和试块方式6.11 以工件底面作为灵敏度校正基准，可以：（）A、不考虑探测面的耦合差补偿B、不考虑材质衰减差补偿C、不必使用校正试块D、以上都是6.12 在使用2.5MHz直探头做锻件探伤时，如用400mm深底波调整Φ3mm平底孔度，底波调整后应提高多少db探伤？（晶片直径D=14mm）（）A、36.5dbB、43.5dbC、50dbD、28.5db6.13 在直探头探伤，用2.5MHz探头，调节锻件200mm底波于荧光屏水平基线满量度10。

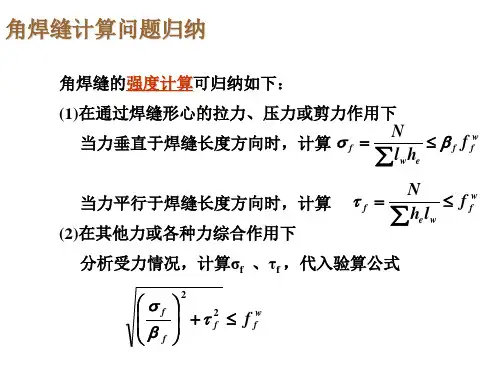

ch3-3焊缝例题
翼缘焊缝的最大应力： 翼缘焊缝的最大应力：
σ f1
M = Iw h 127 .8 × 10 6 ⋅ = × 205 .6 = 138 N / mm 2 ≤ β f f fw = 1.22 × 160 = 195 kN 2 19029 × 10 4
腹板焊缝中由于弯矩M引起的最大应力为 腹板焊缝中由于弯矩 引起的最大应力为
剪力V在 点产生的应力为 点产生的应力为： 剪力 在A点产生的应力为：
τ Vy
V 217 × 10 3 = = = 38.8 N / mm 2 ∑ he lW 0.7 × 8 × (2 × 300 + 400)
因此： 因此：
σ f = τ Ty + τ Vy = 106 + 38.8 = 144.8 N / mm 2
角焊缝计算问题归纳 (2)设计型问题
①特点：已知荷载情况和连接节点构造情况，要求完成连 特点：已知荷载情况和连接节点构造情况， 接节点设计。 接节点设计。 ②求解方法 a．确定连接方式和焊缝布置方式。 ．确定连接方式和焊缝布置方式。 b．确定焊缝受力特征，可能的危险点位置。 ．确定焊缝受力特征，可能的危险点位置。 c．依据构造条件初选 f，由相应计算公式反求焊缝长度 w。 ．依据构造条件初选h 由相应计算公式反求焊缝长度l 或者根据问题已定出的焊缝长度，由相应公式反求h 或者根据问题已定出的焊缝长度，由相应公式反求 f。 d. 根据求出的 w或hf．确定设计采用的 w或hf值。 根据求出的l 确定设计采用的l e．验算所用lw或hf是否满足构造条件。若不满足，重选 f或 ．验算所用 是否满足构造条件。若不满足，重选h lw , 重复上述过程直至满足。 重复上述过程直至满足。
三面围焊
宽度b=240mm，则 ， 宽度
管道焊工考试题库及答案
管道焊工考试题库及答案一、单选题（每题1分，共10分）1. 管道焊接时，焊条的直径应根据什么来选择？A. 焊件的厚度B. 焊件的长度C. 焊件的宽度D. 焊件的材料答案：A2. 管道焊接时，焊条角度不正确会导致什么后果？A. 焊缝不美观B. 焊接速度过快C. 焊缝强度不足D. 焊接变形答案：C3. 管道焊接时，焊条的倾斜角度一般是多少？A. 45°B. 60°C. 75°D. 90°答案：A4. 管道焊接时，焊条的移动速度应如何控制？A. 快速移动B. 慢速移动C. 匀速移动D. 无规律移动答案：C5. 管道焊接时，焊缝的冷却速度对焊缝质量有什么影响？A. 冷却速度越快，焊缝质量越好B. 冷却速度越慢，焊缝质量越好C. 冷却速度对焊缝质量无影响D. 冷却速度适中，焊缝质量最好答案：D6. 管道焊接时，焊缝的清洁度对焊接质量有何影响？A. 清洁度不影响焊接质量B. 清洁度越高，焊接质量越好C. 清洁度越低，焊接质量越好D. 清洁度对焊接质量无影响答案：B7. 管道焊接时，焊条的干燥处理有何作用？A. 增加焊条的硬度B. 减少焊条的水分C. 提高焊条的韧性D. 增加焊条的导电性答案：B8. 管道焊接时，焊条的储存条件应如何？A. 暴露在空气中B. 储存在潮湿环境中C. 储存在干燥、通风的环境中D. 储存在高温环境中答案：C9. 管道焊接时，焊缝的表面缺陷有哪些？A. 气孔B. 裂纹C. 咬边D. 所有选项答案：D10. 管道焊接时，焊缝的内部缺陷有哪些？A. 夹渣B. 未熔合C. 未焊透D. 所有选项答案：D二、多选题（每题2分，共10分）1. 管道焊接时，影响焊接质量的因素包括哪些？A. 焊接材料B. 焊接工艺C. 焊接环境D. 焊接设备答案：ABCD2. 管道焊接时，焊条的类型有哪些？A. 结构钢焊条B. 不锈钢焊条C. 铸铁焊条D. 铝焊条答案：ABCD3. 管道焊接时，焊缝的类型包括哪些？A. 平焊B. 立焊C. 横焊D. 仰焊答案：ABCD4. 管道焊接时，焊缝的检测方法有哪些？A. 目视检测B. 射线检测C. 超声波检测D. 磁粉检测答案：ABCD5. 管道焊接时，焊缝的缺陷修复方法包括哪些？A. 打磨B. 补焊C. 焊接D. 切割答案：ABCD三、判断题（每题1分，共10分）1. 管道焊接时，焊条的直径越大，焊接速度越快。
2005年度特种设备无损检测时卷2(1)
2005年度特种设备无损检测UT专业Ⅲ级人员JB4730标准及无损检测专业知识模拟试卷（开卷）一.是非题（在括号内正确的画“O”，错误的画“X”，每题2分，共30分）1.JB4730《承压设备无损检测》（报批稿）规定：用单直探头或直探头确定缺陷边界范围或指示长度时，使底面第一次反射波升高到荧光屏满刻度的50%，此时探头中心点即为缺陷边界点，探头中心移动的距离即为缺陷的指示长度。
（X）2.JB4730《承压设备无损检测》（报批稿）规定：灵敏度补偿分：曲面补偿，耦合补偿和衰减补偿三部分。
（O）3.JB4730《承压设备无损检测》（报批稿）规定：标准试块应经计量部门鉴定合格（X）4.JB4730《承压设备无损检测》（报批稿）规定：锻件探伤缺陷密集区以探头在检测面上50mm*50mm的方块作为最小计量单位，其边界可由6dB法决定。
(O)5.对锻钢件进行超声检测时，完好区的底波高40dB，缺陷区底波高30dB，缺陷波高24Db按JB4730《承压设备无损检测》（报批稿）规定：该锻件应评为Ⅱ级。
（O）6.JB4730《承压设备无损检测》（报批稿）规定：对奥氏体不锈钢制承压设备对接焊接接头超声波探伤时，在奥氏体焊缝试块测∮2*30mm横孔距离—波幅曲线。
（X）7.JB4730《承压设备无损检测》（报批稿）规定：对对接焊缝接头进行超声波检测发现缺陷回波时，应对位于定量线及定量线以上的缺陷进行回波幅度、埋藏深度、指示长度、缺陷取向、缺陷位置和自身高度的测定。
（X）8.JB4730《承压设备无损检测》（报批稿）规定：对对接焊接接头作C级检测时，应将探头放在与焊缝及热影响区平行的方向上作两个方向的平行扫查。
（O）9.JB4730《承压设备无损检测》（报批稿）规定：对比试块的曲率半径与检测面曲率半径之比为0.9.倍~1.5倍。
（X）10.JB4730《承压设备无损检测》（报批稿）规定：测定缺陷位置、当量和指示长度时，应以获得缺陷最大反射波信号为准来确定。
焊工高级测试题与参考答案
焊工高级测试题与参考答案一、单选题（共32题，每题1分，共32分）1.直径为3.2mm和4.0mm的焊条，偏心度应不大于（）；但允许5%的受检焊条的偏心度大于（），且不大于（）A、4%；4%；5%B、4%；4%；6%C、3%；3%；5%D、3%；3%；4%正确答案：A2.角变形产生的原因是（）A、焊缝横向收缩B、焊缝纵向收缩C、焊缝横向收缩在厚度方向上分布不均匀D、焊缝纵向收缩在厚度方向上分布不均匀正确答案：C3.焊工需要取ASME焊工证，通常通过何种方式（）比较合理A、上专门的ASME焊工取证机构B、制造厂内考试，由AI签字确认C、上当地的质监机构D、上其他的ASME取证代理机构正确答案：B4.低碳钢焊缝二次结晶后的组织是（）A、奥氏体加渗碳体B、铁素体加珠光体C、珠光体加渗碳体D、奥氏体加铁素体正确答案：B5.清除不锈钢的热裂纹时，一般采用砂轮或者电铣工具进行清除，如果裂纹一直延伸如何处理。
（）A、打好止裂孔，然后加大力气打磨，清除缺陷。
B、裂纹两端部打止裂孔，尽量控制打磨的温度，必要时可以水冷或风冷C、采用更有效率的方式，如碳弧气刨D、继续加大力气打磨正确答案：B6.按照GB/T5117，大西洋焊接材料CHE507R的型号为E5015，对应的ASME SFA5.1的标准型号为（）A、E7016B、E7015C、E8015D、E8016正确答案：B7.用E5015焊条焊接时，焊机应选用（）A、BX3-300B、BX-330C、MZ-1000D、ZXG-300正确答案：D8.下列钢中，具有良好焊接性能的是( )。
A、20CrB、09MnVC、20MnVBD、40Cr正确答案：B9.不能削弱焊缝有效工作截面的焊接缺陷是( )。
A、夹渣B、咬边C、焊缝余高超高D、气孔正确答案：C10.施焊时，当焊件温度在-20℃-0℃时，应在始焊处（）mm，预热（）℃以上A、100；20B、50；15C、50；20D、100；15正确答案：D11.焊接重要的结构时，要求焊芯中磷的含量小于( )A、0. 04%B、0.004C、0. 3%D、0.0003正确答案：D12.采用分段热处理时，加热区重合温度至少为（）A、1mB、1.5mC、2.5mD、2.0m正确答案：B13.铝、镁及其合金钨极氩弧焊时，电源应采用（）A、交流B、直流反接C、直流正接正确答案：A14.耐蚀层堆焊，不考虑其他因素，采用下列哪种焊接方法的稀释率较低（）。
焊工高级习题(附参考答案)
焊工高级习题（附参考答案）一、单选题（共32题，每题1分，共32分）1.下列哪种焊缝不需要经过焊接工艺评定合格就可以进行焊接（）。
A、与受压元件相焊的焊缝B、受压元件的定位焊缝C、支耳垫板与支耳D、受压元件表面的堆焊正确答案：C2.不易淬火钢的热影响区中综合力学性能最好的区域是（）A、正火区B、过热区C、部分重结晶区D、再结晶区正确答案：A3.压力容器产品最终热处理按下面哪个厚度（）A、裙座厚度20mmB、封头压型前厚度42mmC、筒体上焊接的接管壁厚最厚为60mmD、筒体厚度36mm正确答案：C4.用E5015焊条焊接时，焊机应选用（）A、BX3-300B、BX-330C、MZ-1000D、ZXG-300正确答案：D5.按照TSG Z6002《特种设备焊接操作人员考核细则》规定Cr含量≥5%的CrMo钢、铁素体钢、马氏体钢材料代号为FeIII，下面不属于FeIII 类的是（）A、1Cr5MoB、06Cr13C、12Cr13D、12CrMo正确答案：D6.按照NB/T47014-2011，做一个38mm厚的Q345R的焊接工艺评定，理化试验项目至少应包括（）A、拉伸、弯曲、晶间腐蚀B、拉伸、弯曲、冲击C、拉伸、弯曲、硬度D、拉伸、弯曲、化学分析正确答案：B7.按照NB/T47016-2011制作产品焊接试件，普通碳钢、低合金钢一般要求理化试验项目至少为（）A、拉伸、弯曲、化学分析B、拉伸、弯曲、硬度C、拉伸、弯曲、冲击D、拉伸、硬度、冲击正确答案：C8.焊接重要的结构时，要求焊芯中磷的含量小于( )A、0. 3%B、0.0003C、0.004D、0. 04%正确答案：B9.下列钢中，具有良好焊接性能的是( )。
A、20CrB、09MnVC、20MnVBD、40Cr正确答案：B10.焊接电弧的温度是指电弧弧柱中心的温度。
A、弧柱后方B、弧柱根部C、弧柱中心D、弧柱前方正确答案：C11.Q345R与S30403相焊，下列焊材中不推荐使用的是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合题：
2．某压力容器制造厂对一台变换炉进行焊后检测，该炉产品编号H600，属三类压力容器，设计压力6.7MPa，设计温度330℃，介质为变换气（CO、H2、CO2等），材料1.25Cr0.5Mo，结构如图1所示。
其中，筒体与封头环缝的焊接方法为手工电弧焊封底，埋弧自动焊盖面，焊缝余高磨平。
图1 变换炉结构示意图
请回答下列问题：
(1)、按法规标准规定对变换炉上的焊缝要进行哪些无损检测？比例各是多少？
答：1) A1、A2、A3、A4、B1、B2、B3、B4、B5 100%RT+20%UT，或100%UT+20%RT。
2) D1、D2、D3 100%MT。
(2)、D3角焊缝结构和尺寸如图2所示，要求用直探头和两种K值斜探头检测该焊缝，请按NB/T47013.3-2015《承压设备无损检测第3部分：超声检测》标准要求，填写锅筒与接管角接接头的超声检测操作指导书并在图上注明扫查方向。
图2 D3角焊缝结构和尺寸示意图
超声检测操作指导书。
