2020年大学物理拉伸法测弹性模量实验报告
大一下物理实验【实验报告】 静态拉伸法测弹性模量
东南大学物理实验报告姓名学号指导老师日期座位号报告成绩实验名称静态拉伸法测弹性模量目录预习报告...................................................2~5 实验目的 (2)实验仪器 (2)实验中的主要工作 (2)预习中遇到的问题及思考 (3)实验原始数据记录 (4)实验报告…………………………………………6~12 实验原理………………………………………………………实验步骤………………………………………………………实验数据处理及分析…………………………………………讨论……………………………………………………………预习报告实验目的：1.熟悉并掌握弹性模量仪和光杠杆镜尺组的构造、工作原理和基本操作方法。
2.了解静态拉伸法是测量金属材料弹性模量的一个传统方法，并运用该方法准确测量出给定材料的弹性模量。
3.正确处理实验数据，并通过计算统计进行误差分析。
实验仪器（包括仪器型号）实验中的主要工作1.调整弹性模量仪：调整底座螺丝使立柱铅直，加2kg砝码在砝码托上把金属丝拉直，检查装置。
2.调节光杠杆镜尺组：安装望远镜尺组，调节望远镜三脚架、目镜与调焦手轮，使标尺在望远镜中成像清晰无视差；调节光杠杆小镜的倾角以及标尺的高度。
3.测量：依次将1kg砝码加到托上，共九次，记录读数Ri；依次将所加砝码取下，记录每次读数Ri。
4.用逐差法处理数据Ri，求N平均值：将数据R0、R1···R9分为前后两组，用逐差法处理数据，得每增减5kg 砝码时，标尺像读数变化平均值。
预习中遇到的问题及思考问：用逐差法处理数据有什么优点？有其它更精确的处理方法吗？答：逐差法的优点是把每一个数据都用上了，在逐差法中先求的是跨度为n/2的数据的平均值（n为数据组数）与相邻两组数据比较而言，随机误差造成的影响较小，结果更精确；最小二乘法比逐差法更精确，但是最小二乘法的计算较繁琐，一般不采用。
拉伸法测弹性模量实验报告
拉伸法测弹性模量实验报告一、实验目的1、掌握拉伸法测量金属丝弹性模量的基本原理和方法。
2、学会使用光杠杆法测量微小长度变化。
3、学会使用游标卡尺、螺旋测微器等测量工具，提高实验操作技能。
4、学习数据处理和误差分析的方法，培养科学严谨的实验态度。
二、实验原理弹性模量是描述材料抵抗弹性变形能力的物理量。
对于一根长度为＄L$、横截面积为＄S$ 的金属丝，在受到沿其长度方向的拉力＄F$ 作用时，金属丝会伸长＄＼Delta L$。
根据胡克定律，在弹性限度内，应力与应变成正比，即＄F/S ＝ E ＼cdot ＼Delta L/L$，其中＄E$ 为弹性模量。
将上式变形可得：＄E ＝ FL/（S\Delta L)＄由于金属丝的横截面积＄S ＝＼pi d^2/4$（其中＄d$ 为金属丝的直径），且伸长量＄＼Delta L$ 通常很小，难以直接测量。
本实验采用光杠杆法来测量微小伸长量＄＼Delta L$。
光杠杆原理：光杠杆是一个带有三个尖足的平面镜，前两尖足放在平台的固定槽内，后尖足置于圆柱体小砝码上。
当金属丝伸长时，光杠杆后尖足随之下降，从而带动平面镜转动一个微小角度＄＼theta$。
通过望远镜和标尺，可以测量出平面镜转动前后标尺的读数变化＄＼Delta n$。
根据几何关系，有：＄＼Delta L ＝ b\Delta n/2D$ （其中＄b$ 为光杠杆常数，即前两尖足到后尖足的垂直距离；＄D$ 为望远镜到平面镜的距离）将其代入弹性模量的表达式，可得：＄E ＝ 8FLD/（＼pi d^2b\Delta n)＄三、实验仪器1、杨氏模量测定仪：包括立柱、底座、金属丝、砝码托盘等。
2、光杠杆及望远镜尺组：用于测量微小长度变化。
3、游标卡尺：测量金属丝的长度。
4、螺旋测微器：测量金属丝的直径。
5、砝码若干：提供拉力。
四、实验步骤1、调节仪器调节杨氏模量测定仪的底座水平，使立柱垂直于底座。
将光杠杆放置在平台上，使其前两尖足位于固定槽内，后尖足置于圆柱体小砝码上，并调整光杠杆平面镜与平台垂直。
2020年大学物理拉伸法测弹性模量实验报告
- # -大连理工大学大学物理实验报告院（系）材料学院专业班级姓名学号实验台号实验名称拉伸法测弹性模量教师评语实验名称拉伸法测弹性模量教师评语实验目的与要求用拉伸法测定金属丝的弹性模量。
掌握光杠杆镜尺法测定长度微小变化的原理和方法。
学会处理实验数据的最小二乘法。
主要仪器设备弹性模量拉伸仪（包括钢丝和平面镜、直尺和望远镜所组成的光杠杆装置），米尺，螺旋测微器实验原理和内容弹性模量有胡克定律成立在物体的弹性形变范围内，应力F S 其中的比例系数E一粗细均匀的金属丝，长度为 l，截面积为 S，一端固定后竖直悬挂，下端挂以质量为 m 的砝码；则金属丝在外力 F=mg 的作用下伸长Δl。
单位截面积上所受的作用力 F/S 称为应力，单位长度的伸长量有胡克定律成立在物体的弹性形变范围内，应力F S 其中的比例系数F/S 和Δl/l 应变成正比，即 EllF/Sl/l称为该材料的弹性模量。
性质弹性模量 E 与外力 F、物体的长度 l 以及截面积 S 无关，只决定于金属丝的材料。
实验中测定 E，只需测得 F、 S、l 和 l 即可，前三者可以用常用方法测得，而 l 的数量级很小，故使用光杠杆镜尺法来进行较精确的测量。
光杠杆原理光杠杆的工作原理如下初始状态下，平面镜为竖直状态，此时标尺读数为 n。
当金属丝被拉长 l 以后，带动平面镜旋转一角度α，到图中所示 M '位置；此时读得标尺读数为 n1 ，得到刻度变化为 n n1 n 。
Δ n 与 l 呈正比关系，且根据小量b2Bb 称为光杠杆常数）将以上关系，和金属丝截面积计算公式代入弹性模量的计算公式，E 8FlBE D2b n（式中 B 既可以用米尺测量，也可以用望远镜的视距丝和标尺间接测量；b2Bb 称为光杠杆常数）将以上关系，和金属丝截面积计算公式代入弹性模量的计算公式，E 8FlBE D2b n（式中 B 既可以用米尺测量，也可以用望远镜的视距丝和标尺间接测量；可以得到后者的原理见附录。
大学物理实验用拉伸法测金属丝的杨氏弹性模量
⼤学物理实验⽤拉伸法测⾦属丝的杨⽒弹性模量⼤学物理实验⽤拉伸法测⾦属丝的杨⽒弹性模量 Prepared on 22 November 2020⽤拉伸法测⾦属丝的杨⽒弹性模量⼀、实验⽬的1.学会⽤光杠杆法测量杨⽒弹性模量；2.掌握光杠杆法测量微⼩伸长量的原理；3.学会⽤逐差法处理实验数据；4.学会不确定的计算⽅法，结果的正确表达；5.学会实验报告的正确书写。
⼆、实验仪器杨⽒弹性模量测量仪(型号见仪器上)（包括望远镜、测量架、光杠杆、标尺、砝码）、钢卷尺（0-200cm , 、游标卡尺(0-150mm,、螺旋测微器(0-150mm, 三、实验原理在外⼒作⽤下，固体所发⽣的形状变化成为形变。
它可分为弹性形变和塑性形变两种。
本实验中，只研究⾦属丝弹性形变，为此，应当控制外⼒的⼤⼩，以保证外⼒去掉后，物体能恢复原状。
最简单的形变是⾦属丝受到外⼒后的伸长和缩短。
⾦属丝长L ，截⾯积为S ，沿长度⽅向施⼒F 后，物体的伸长L ?，则在⾦属丝的弹性限度内，有：我们把E 称为杨⽒弹性模量。
如上图：=?≈=?ααα2D n tg xL n D x L ??=2 （02n n n -=?）四、实验内容 <⼀> 仪器调整1. 杨⽒弹性模量测定仪底座调节⽔平；2. 平⾯镜镜⾯放置与测定仪平⾯垂直；3. 将望远镜放置在平⾯镜正前⽅-2.0m 左右位置上；4. 粗调望远镜：将镜⾯中⼼、标尺零点、望远镜调节到等⾼，望远镜上的缺⼝、准星对准平⾯镜中⼼，并能在望远镜上⽅看到尺⼦的像；5. 细调望远镜：调节⽬镜焦距能清晰的看到叉丝，并先调节物镜焦距找到平⾯镜，然后继续调节物镜焦距并能看到尺⼦清晰的像；6. 0n ⼀般要求调节到零刻度。
<⼆>测量7. 计下⽆挂物时刻度尺的读数0n ；8. 依次挂上kg 1的砝码，七次，计下7654321,,,,,,n n n n n n n ； 9. 依次取下kg 1的砝码，七次，计下'7'65'4'3'2'1,,,,,,'n n n n n n n ；10. ⽤⽶尺测量出⾦属丝的长度L （两卡⼝之间的⾦属丝）、镜⾯到尺⼦的距离D ；11. ⽤游标卡尺测量出光杠杆x 、⽤螺旋测微器测量出⾦属丝直径d 。
大学物理-拉伸法测弹性模量 实验报告
大连理工大学大 学 物 理 实 验 报 告院（系） 材料学院 专业 班级 姓 名 学号 实验台号 实验时间 年 月 日，第 周，星期 第 节实验名称 拉伸法测弹性模量教师评语实验目的与要求：1. 用拉伸法测定金属丝的弹性模量。
2. 掌握光杠杆镜尺法测定长度微小变化的原理和方法。
3. 学会处理实验数据的最小二乘法。
主要仪器设备：弹性模量拉伸仪（包括钢丝和平面镜、直尺和望远镜所组成的光杠杆装置）， 米尺， 螺旋测微器实验原理和内容： 1. 弹性模量一粗细均匀的金属丝， 长度为l ， 截面积为S ， 一端固定后竖直悬挂， 下端挂以质量为m 的砝码； 则金属丝在外力F=mg 的作用下伸长Δl 。
单位截面积上所受的作用力F/S 称为应力， 单位长度的伸长量 Δl/l 称为应变。
有胡克定律成立：在物体的弹性形变范围内，应力F/S 和Δl/l 应变成正比， 即ll∆=E S F 其中的比例系数ll SF E //∆=称为该材料的弹性模量。
性质： 弹性模量E 与外力F 、物体的长度l 以及截面积S 无关， 只决定于金属丝的材料。
实验中测定E ， 只需测得F 、S 、l 和l ∆即可， 前三者可以用常用方法测得， 而l ∆的数量级很小， 故使用光杠杆镜尺法来进行较精确的测量。
2. 光杠杆原理光杠杆的工作原理如下： 初始状态下， 平面镜为竖直状态， 此时标尺读数为n 0。
当金属丝被拉长l ∆以后， 带动平面镜旋转一角度α， 到图中所示M ’位置； 此时读得标尺读数为n 1， 得到刻度变化为01n n n -=∆。
Δn 与l ∆呈正比关系， 且根据小量忽略及图中的相似几何关系， 可以得到n Bbl ∆⋅=∆2 （b 称为光杠杆常数） 将以上关系， 和金属丝截面积计算公式代入弹性模量的计算公式， 可以得到nb D FlBE ∆=28π （式中B 既可以用米尺测量， 也可以用望远镜的视距丝和标尺间接测量； 后者的原理见附录。
用拉伸法测金属丝的弹性模量实验报告
用拉伸法测金属丝的弹性模量实验报告用拉伸法测金属丝的弹性模量实验报告引言：弹性模量是描述材料抵抗形变的能力的物理量，对于金属材料的研究和应用具有重要意义。
本实验旨在通过拉伸法测量金属丝的弹性模量，探究金属丝的力学性质。
实验目的：1. 了解弹性模量的概念和意义；2. 掌握拉伸法测量金属丝弹性模量的实验方法；3. 分析金属丝的力学性质。
实验仪器与材料：1. 弹簧秤：用于测量金属丝的受力；2. 金属丝：选用直径均匀的金属丝，如铜丝、铁丝等；3. 千分尺：用于测量金属丝的长度。
实验原理：拉伸法是一种常用的测量金属丝弹性模量的方法。
当金属丝受到外力拉伸时，会发生形变，即金属丝的长度会发生变化。
根据胡克定律，金属丝的形变与受力之间存在线性关系，即形变量与受力成正比。
通过测量金属丝的形变量和受力，可以计算出金属丝的弹性模量。
实验步骤：1. 准备金属丝和弹簧秤；2. 用千分尺测量金属丝的初始长度，并记录；3. 将金属丝固定在实验台上，并将弹簧秤挂在金属丝上；4. 逐渐增加弹簧秤的负荷，记录每个负荷下金属丝的形变量和弹簧秤的读数；5. 按照一定的负荷间隔重复步骤4，直至金属丝断裂。
实验数据处理：根据实验记录的金属丝形变量和弹簧秤读数，可以绘制出金属丝的受力-形变曲线。
根据胡克定律的线性关系，可以通过线性拟合得到金属丝的弹性模量。
实验结果：通过实验测量和数据处理，得到金属丝的弹性模量为XXX GPa。
根据实验结果，可以得出金属丝具有较高的强度和抗变形能力，适用于承受大荷载的工程应用。
实验讨论：1. 实验误差分析：在实验过程中，由于实验条件和操作技巧等因素的影响，可能会导致实验结果存在一定误差。
例如，金属丝的初始长度测量可能存在一定误差，弹簧秤读数的精度也会影响实验结果的准确性。
2. 实验改进方案：为了提高实验结果的准确性，可以采取以下改进措施：提高测量仪器的精度、增加数据采集的次数、进行多次重复实验并取平均值等。
3. 实验应用展望：金属丝的弹性模量是材料力学性质的重要指标，对于工程设计和材料选择具有重要意义。
弹性参数测定实验报告(3篇)
第1篇一、实验目的1. 熟悉弹性参数测定的基本原理和方法；2. 掌握测定材料的弹性模量、泊松比等弹性参数的实验步骤；3. 培养实验操作技能和数据分析能力。
二、实验原理弹性参数是描述材料在受力后发生形变与应力之间关系的物理量。
本实验采用拉伸试验方法测定材料的弹性模量和泊松比。
1. 弹性模量（E）：在弹性范围内，应力（σ）与应变成正比，比值称为材料的弹性模量。
其计算公式为：E = σ / ε其中，σ为应力，ε为应变成分。
2. 泊松比（μ）：在弹性范围内，横向应变（εt）与纵向应变（εl）之比称为泊松比。
其计算公式为：μ = εt / εl三、实验仪器与材料1. 仪器：材料试验机、游标卡尺、引伸计、应变仪、万能试验机、数据采集器等；2. 材料：低碳钢拉伸试件、标准试样、引伸计、应变仪等。
四、实验步骤1. 准备工作：将试样安装到材料试验机上，调整好试验机夹具，检查实验设备是否正常；2. 预拉伸：对试样进行预拉伸，以消除试样在安装过程中产生的残余应力；3. 拉伸试验：按照规定的拉伸速率对试样进行拉伸，记录拉伸过程中的应力、应变等数据；4. 数据处理：根据实验数据，计算弹性模量和泊松比；5. 结果分析：对比实验结果与理论值，分析误差产生的原因。
五、实验结果与分析1. 弹性模量（E）的计算结果：E1 = 2.05×105 MPaE2 = 2.00×105 MPaE3 = 2.03×105 MPa平均弹性模量E = (E1 + E2 + E3) / 3 = 2.01×105 MPa2. 泊松比（μ）的计算结果：μ1 = 0.296μ2 = 0.293μ3 = 0.295平均泊松比μ = (μ1 +μ2 + μ3) / 3 = 0.2943. 结果分析：实验结果与理论值较为接近，说明本实验方法能够有效测定材料的弹性参数。
实验过程中，由于试样安装、试验机夹具等因素的影响，导致实验结果存在一定的误差。
拉伸法测弹性模量实验报告
2.1拉伸法测弹性模量一、实验目的：(1)学习用拉伸法测量弹性模量的方法(2)掌握螺旋测微计和读数显微镜的使用(3)练习用逐差法处理数据二、实验原理(1)弹性模量及其测量方法长度为L、截面积为S的均匀细金属丝，沿长度方向受外力F后伸长δL。
单位横截面积上的垂直作用力F/S称为正应力，金属丝的相对伸长δL/L称作线应变。
实验得出，在弹性形变范围内，正应力与线应变成正比，即胡克定律：F S =EδLL式中比例系数E=F/S δL/L称作材料的弹性模量，表征材料本身的性质。
弹性模量越大的材料，要使它发生一定的相对型变所需的单位横截面积上的作用力也越大。
E的单位是Pa。
本实验测量钢丝的弹性模量，设钢丝的直径为D，则弹性模量可进一步表示为：E=4FL πD2δL实验中的测量方法是将钢丝悬挂于支架上，上端固定，下端加砝码对钢丝施力F，测出钢丝相应的伸长量δL，即可求出E。
钢丝长度L用钢尺测量，钢丝直径用螺旋测微计测量，力F由砝码的重力F=mg求出。
δL一般很小，约0.1mm量级，本实验用读数显微镜测量（也可用光杠杆等其它方法测量）。
通过多次测量并用逐差法处理数据达到减少随机误差的目的。
(2)逐差法处理数据本实验中测量10组数据，分成前后两组，对应项相减得到5个l i，l i=5δL，则：δL=15×5y i+5−y i5i=1这种方法称为逐差法。
其优点是充分利用了所测数据，可以减少测量的随机误差，也可以减少测量仪器带来的误差。
三、实验仪器支架：用以悬挂被测钢丝；读数显微镜：用以较准确的测量微小位移。
由物镜和测微目镜构成。
测微目镜鼓轮上有100分格，鼓轮转动一圈，叉丝移动1mm。
故分度值为0.01mm；底座：用以调节钢丝铅直；钢尺、螺旋测微计：测量钢丝的长度和直径。
四、实验步骤(1)调整钢丝竖直：钢丝下夹具上应先挂砝码钩，用以拉直钢丝。
调节底座螺钉使夹具不与周围支架碰蹭。
(2)调节读数显微镜：粗调显微镜高度，使之与钢丝下夹具的标记线同高，再细调读数显微镜。
大学物理实验《用拉伸法测金属丝的杨氏弹性模量》
三、实验中注意：实验测量中，发现增荷和减荷时读数相关差较大，当荷重按比例增加时，?n不按比例增加，应找出原因，重新测量。这种情况可能发生的原因有：
1、金属丝不直，初始砝码太轻，没有把金属丝完全拉直。
2、杨氏弹性模量仪支柱不垂直，使金属丝下端的夹头不能在金属框内上下自由滑动，摩擦阻力太大。
1
3、加减砝码时动作不够平衡，导致光杠杆足尖发生移动。
1、万能试验机法：在万能试验机上做拉伸或压缩试验，自动记录应力和应变的关系图线，从而计算出杨氏弹性模量。
2、静态拉伸法（本实验采用此法），它适用于有较大形变的固体和常温下的测量，它的缺点是：①因为载荷大，加载速度慢，含有驰豫过程。所以它不能很真实地反映出材料内部结构的变化。②对脆性材料不能用拉伸法测量；③不能测量材料在不同温度下的杨氏弹性模量。
8LD?n??F?KF 2?dbE
8LD
?d2bE由此式作?n?F图线，应得一直线。从图线中计算出直线的斜率K，再由K?
即可计算出E。
3
篇二：大学物理实验用拉伸法测金属丝的杨氏模量
用拉伸法测金属丝的杨氏模量
材料在外力作用下产生形变，其应力与应变的比值叫做弹性模量，它是反映材料抵抗形变能力的物理量，杨氏模量是固体材料的纵向弹性模量，是选择机械构件的依据之一，也是工程技术中研究材料性质的常用参数。测定弹性模量的方法很多，如拉伸法、振动法、弯曲法、光干涉法等，本实验采用拉伸法测定金属丝的杨氏弹性模量，研究拉伸正应力与应变之间的关系。
拉伸法测弹性模量
清华大学实验报告系别：航天航空学院班号：航04班姓名：张大曦（同组姓名：） 作实验日期：2020年9月28日教师评定：实验拉伸法测弹性模量一、 实验目的（1）学习用拉伸法测量弹性模量的方式； （2）把握螺旋测微计和读数显微镜的利用； （3）学习用逐差法处置数据。
二、实验原理1.弹性模量及其测量方式弹性形变范围内，正应力与线应变成正比，即F L E S Lδ= 式中的比例系数//F SE L Lδ=称作材料的弹性模量利用本实验中直接测量的数据，可将上式进一步写为24FLE D Lπδ=测量钢丝的弹性模量的方式是将钢丝悬挂于支架上，上端固定，下端加砝码对钢丝施加力F ，测出钢丝相应的伸长量L δ，即可求出E 。
2.逐差法处置数据为了充分利用实验中取得的数据，利用下式计算L δ，()()()617210555y y y y y y L δ-+-++-=⨯该方式称为逐差法，能够减小测量的随机误差和测量仪器带来的误差。
三、实验仪器包括支架、读数显微镜、底座、钢尺和螺旋测微计（别离用来测量钢丝长度和直径）。
四、实验步骤与注意事项（1）调整钢丝竖直。
（2）调剂读数显微镜。
先粗调再细调。
（3）测量。
测量钢丝长度L 及其伸长量L δ。
再用螺旋测微计在钢丝的不同地址测量其直径D ，测6次，并在测量前跋文录螺旋测微计的零点d 各3次。
五、 数据表格及数据处置1. 测量钢丝长度L 及其伸长量L δ仪器编号；钢丝长度L=mm 。
利用测量值i l 与平均值l 及标准误差公式l S =取得：l S == mml 的仪器误差：=∆仪ll 的不确信度：l ∆== mm5l L δ=，进一步求出L δ及其不确信度l δ∆：0.2654mm 5lL δ== 0.03951580.0079mm 55l l δ∆∆=== ()0.26540.0079mm l L δδ∴+∆=+2. 测定钢丝直径D测定螺旋测微计的零点d 测量前____,___,____ 测量后____,____,____平均值=d mm钢丝的平均直径=D mm0.2310.0070.224mm D D d =-=-=利用测量值i D 与平均值D 及标准误差公式D S =取得：D S ==0.001414mm =0.004mm ∆≈仪D 0.004243∴∆===3. 总不确信度计算由计算公式推导出E 的相对不确信度的公式E E ∆=实验室给出0.5%FF∆=，3mm L ∆≈，其余的D ∆、L δ∆项按上述数据处置进程所得值代入，计算出EE∆=0.04853= 24FL E D Lπδ= ()31123340.29.899910 1.8710Pa 0.224100.265410E π---⨯⨯⨯⨯∴==⨯⨯⨯⨯11110.047640.04853 1.87100.09110Pa E E ∴∆=⨯=⨯⨯=⨯()111.870.0910Pa E ∴=±⨯结论：拉伸法能够测量钢丝的弹性模量，由于实验仪器的周密程度有限，所得的弹性模量的不确信度较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- # -

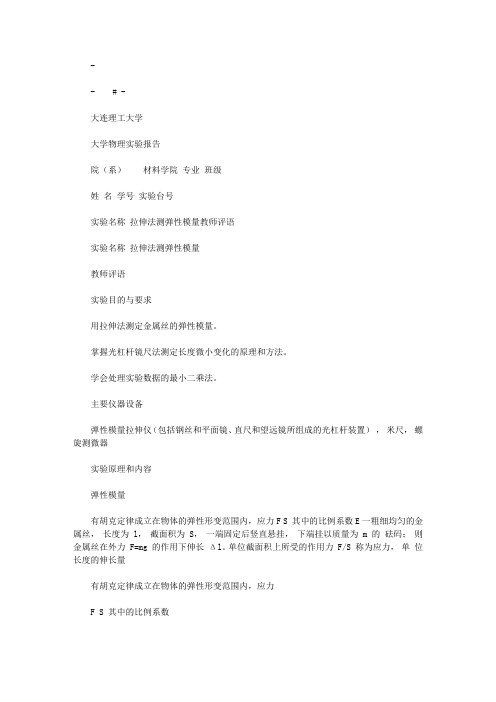

大连理工大学
大学物理实验报告
院（系）材料学院专业班级
姓名学号实验台号
实验名称拉伸法测弹性模量教师评语
实验名称拉伸法测弹性模量
教师评语
实验目的与要求
用拉伸法测定金属丝的弹性模量。
掌握光杠杆镜尺法测定长度微小变化的原理和方法。
学会处理实验数据的最小二乘法。
主要仪器设备
弹性模量拉伸仪（包括钢丝和平面镜、直尺和望远镜所组成的光杠杆装置），米尺，螺旋测微器
实验原理和内容
弹性模量
有胡克定律成立在物体的弹性形变范围内，应力F S 其中的比例系数E一粗细均匀的金属丝，长度为 l，截面积为 S，一端固定后竖直悬挂，下端挂以质量为 m 的砝码；则金属丝在外力 F=mg 的作用下伸长Δl。
单位截面积上所受的作用力 F/S 称为应力，单位长度的伸长量
有胡克定律成立在物体的弹性形变范围内，应力
F S 其中的比例系数
F/S 和Δl/l 应变成正比，即 El
l
F/S
l/l
称为该材料的弹性模量。
性质弹性模量 E 与外力 F、物体的长度 l 以及截面积 S 无关，只决定于金属丝的材料。
实验中测定 E，只需测得 F、 S、l 和 l 即可，前三者可以用常用方法测得，而 l 的数量级很小，故使用光杠杆镜尺法来进行较精确的测量。
光杠杆原理
光杠杆的工作原理如下初始状态下，平面镜为竖直状态，此时标尺读数为 n。
当金属丝被拉长 l 以后，带动平面镜旋转一角度α，到图中所示 M '位置；此时读得标尺读数为 n1 ，得到刻度变化为 n n1 n 。
Δ n 与 l 呈正比关系，且根据小量
b2Bb 称为光杠杆常数）将以上关系，和金属丝截面积计算公式代入弹性模量的计算公式，E 8FlBE D2b n（式中 B 既可以用米尺测量，也可以用望远镜的视距丝和标尺间接测量；
b
2B
b 称为光杠杆常数）
将以上关系，和金属丝截面积计算公式代入弹性模量的计算公式，
E 8FlB
E D2b n
（式中 B 既可以用米尺测量，也可以用望远镜的视距丝和标尺间接测量；
可以得到
后者的原理见附录。
）
根据上式转换，当金属丝受力 Fi 时，对应标尺读数为 ni ，则有
可见 F和 n成线性关系，
ni
测量多组数据后，
8lB
D2bE
n
线性回归得到其斜率，
即可计算出弹性模量 E。
P.S. 用望远镜和标尺测量间距 B
已知量分划板视距丝间距 p，望远镜焦距 f、转轴常数δ
用望远镜的一对视距丝读出标尺上的两个读数N1 、N2 ，读数差为Δ N 。
在几何关系上忽略数量级差别大的量
后，可以得到
f 1 f f
x N ，又在仪器关系上，有 x=2B ，则 B N ，（ 1 ）。
p 2 p p
由上可以得到平面镜到标尺的距离 B 。
步骤与操作方法
组装、调整实验仪器
调整平面镜的安放位置和俯仰角度以确保其能够正常工作。
调整望远镜的未知，使其光轴与平面镜的中心法线同高且使望远镜上方的照门、准星及平面镜位于同一直线上。
调节标尺，使其处于竖直位置。
通过望远镜的照门和准星直接观察平面镜，其中是否课件标尺的像来确定望远镜与平面镜的准
直关系，以保证实验能够顺利进行。
调节望远镜，使其能够看清十字叉丝和平面镜中所反射的标尺的像，同时注意消除视差。
测量
打开弹性模量拉伸仪，在金属丝上加载拉力（通过显示屏读数）
当拉力达到 1.kg 时，记下望远镜中标尺的刻度值 n1，然后以每次 kg 增加拉力并记录数据，直到 2kg 止。
用钢尺单次测量钢丝上下夹头之间的距离得到钢丝长度l 。
用卡尺测量或者直接获得光杠杆常数 b。
用望远镜的测距丝和标尺值，结合公式计算出尺镜距离 B。
用螺旋测微器在不同位置测量钢丝直径 8 次（注意螺旋测微器的零点修正）
数据记录与处理
以下是实验中测得的原始数据
钢丝的长度 L=42 mm
由望远镜测得的差丝读数N1=48mm N2=68mm
由望远镜测得的差丝读数
N1=48mm N2=68mm。
