中空玻璃密封胶的性能比较研究_邢凤群
幕墙用中空玻璃密封胶相容性及注胶宽度的探讨
幕墙用中空玻璃密封胶相容性及注胶宽度的探讨孙文迁1.前言随着建筑节能的实施，中空玻璃玻在玻璃幕墙中的应用越来越普遍。
在隐框玻璃幕墙中，中空玻璃的二道密封胶连接着中空玻璃的内、外片，承受着风荷载、地震荷载及外片玻璃的自重，直接关系到中空玻璃的使用耐久性及安全性。
如果二道密封胶与玻璃及相接触的材料不相容或粘结强度达不到要求，将会导致中空玻璃外片玻璃脱离的情况，埋下很大的安全隐患。
目前，GB/T11944-2002《中空玻璃》标准及JC/T486-2001《中空玻璃用弹性密封胶》对中空玻璃二道密封胶的相容性并未做强制性规定，中空玻璃产品标准对中空玻璃密封胶的注胶宽度有明确的规定，但又与“建筑幕墙”GB/T21086-2007及“玻璃幕墙技术规程”JGJ102-2003中有关硅酮结构密封胶注胶宽度的相关规定不一致，如果仅按照“中空玻璃标准”要求生产的中空玻璃用于建筑幕墙，特别是隐框、半隐框玻璃幕墙，则存在着极大的安全隐患，本文对此一一分析、探讨。
2.中空玻璃用密封胶相容性问题的探讨GB/T11944-2002作为中空玻璃产品标准，规定了中空玻璃用密封胶应满足“中空玻璃用弹性密封胶”JC/T486的要求，在JC/T486附录A中仅说明“建筑用硅酮结构密封胶”标准GB16776附录规定的相容性试验方法可用来确定二道密封胶与另一材料是否相容，但JC/T486又在前言中说明本附录A仅为提示性附录，并未列为强制性条款。
这为中空玻璃生产厂家逃避试验留下了借口，为用于幕墙的中空玻璃质量安全埋下了隐患。
在“建筑幕墙”标准GB/T21086-2007第5.3.3.1条中规定了硅酮结构密封胶、硅酮密封胶同相粘结的幕墙基材、饰面板、附件和其它材料应具有相容性，随批单元件切割粘结性达到合格要求；在JGJ102-2003“玻璃幕墙工程技术规范”第3.4.3条规定：中空玻璃应采用双道密封，一道密封应采用丁基热熔密封胶，隐框、半隐框及点支撑玻璃幕墙用中空玻璃的二道密封胶应采用硅酮结构密封胶；强制性条款第3.6.2条规定：硅酮结构密封胶使用前，应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性试验。
国内中空玻璃用MS胶的市场现状及选用建议

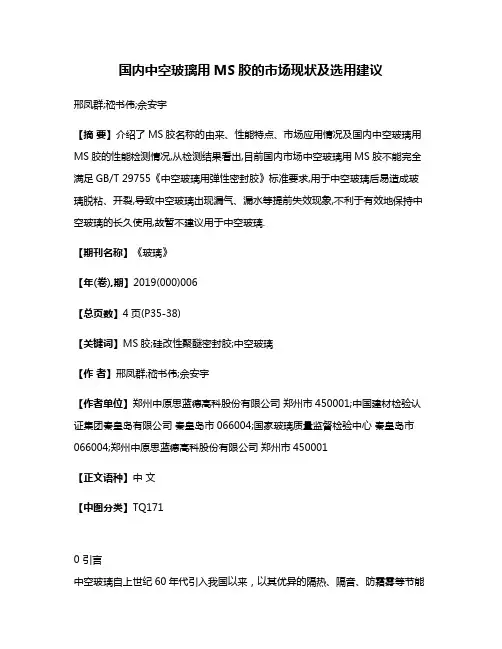

国内中空玻璃用MS胶的市场现状及选用建议邢凤群;嵇书伟;佘安宇【摘要】介绍了MS胶名称的由来、性能特点、市场应用情况及国内中空玻璃用MS胶的性能检测情况,从检测结果看出,目前国内市场中空玻璃用MS胶不能完全满足GB/T 29755《中空玻璃用弹性密封胶》标准要求,用于中空玻璃后易造成玻璃脱粘、开裂,导致中空玻璃出现漏气、漏水等提前失效现象,不利于有效地保持中空玻璃的长久使用,故暂不建议用于中空玻璃.【期刊名称】《玻璃》【年(卷),期】2019(000)006【总页数】4页(P35-38)【关键词】MS胶;硅改性聚醚密封胶;中空玻璃【作者】邢凤群;嵇书伟;佘安宇【作者单位】郑州中原思蓝德高科股份有限公司郑州市450001;中国建材检验认证集团秦皇岛有限公司秦皇岛市066004;国家玻璃质量监督检验中心秦皇岛市066004;郑州中原思蓝德高科股份有限公司郑州市450001【正文语种】中文【中图分类】TQ1710 引言中空玻璃自上世纪60年代引入我国以来，以其优异的隔热、隔音、防霜雾等节能特点在建筑、制冷、轨道交通等领域得以广泛应用。
目前中空玻璃主要采用双道密封形式，即第一道密封胶主要采用丁基密封胶，第二道密封胶通常采用硅酮、聚硫或聚氨酯密封胶。
密封胶的性能与质量对中空玻璃的寿命起着非常关键的作用。
近年来，受国家节能环保政策影响，密封胶的原材料，尤其是硅酮密封胶的原材料出现了大幅上涨，导致国内中空玻璃市场出现了一种新型密封胶MS胶（硅改性聚醚密封胶），因其价格低廉，部分企业为了获取短期的最大利润，不惜牺牲质量和品牌，用于制作中空玻璃，导致中空玻璃漏气、漏水等提前失效的案例频繁出现，严重扰乱了市场秩序，对我国中空玻璃行业的健康发展产生极为不利影响。
本文介绍了国家权威机构对国内中空玻璃用MS胶的性能检测情况，通过检测结果对中空玻璃用MS胶的选用提出合理化建议。
1 MS胶名称的由来及应用情况1.1 MS胶名称的由来MS源于日本Kaneka钟化公司开发硅烷改性聚合物，该聚合物商品名为［Kaneka MS Polymer］，以该聚合物为基础生产的单组分或双组分密封胶称为MS密封胶。
国内中空玻璃用MS胶的市场现状及选用建议
Abstract: The name origin, characteristics, market and application of the MS adhesive, as well as the performance test of the MS adhesive for insulating glass were described. The test results show that the current MS adhesive in the domestic market for insulating glass can not fully meet the requirements of GB/T 29755 on elastic sealant of insulating glass. When the adhesive is used in insulating glass, it is easy to cause debonding and cracking, which result in air or water leakage and cause premature adhesive failure. Therefore it is not conducive to effectively maintaining the long service life of the insulating glass, and as a logical consequence, it is not recommended for this adhesive to be used in insulating glass at present. Key Words: MS adhesive, silicone modified poly我国以来，以 其优异的隔热、隔音、防霜雾等节能特点在建 筑、制冷、轨道交通等领域得以广泛应用。目前 中空玻璃主要采用双道密封形式，即第一道密封 胶主要采用丁基密封胶，第二道密封胶通常采用
中空玻璃丁基胶和密封胶

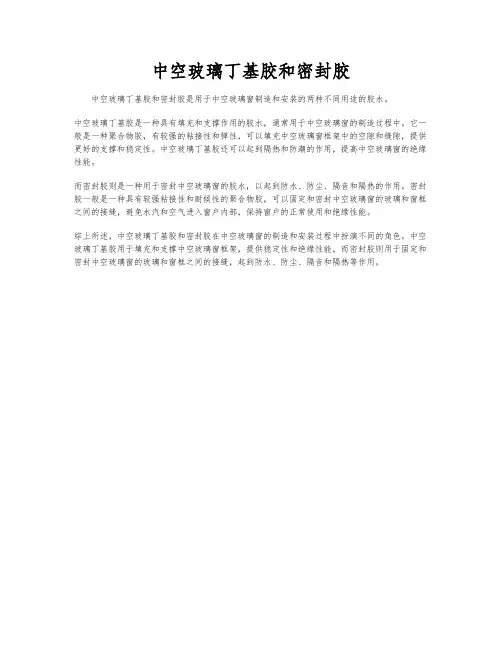

中空玻璃丁基胶和密封胶
中空玻璃丁基胶和密封胶是用于中空玻璃窗制造和安装的两种不同用途的胶水。
中空玻璃丁基胶是一种具有填充和支撑作用的胶水，通常用于中空玻璃窗的制造过程中。
它一般是一种聚合物胶，有较强的粘接性和弹性，可以填充中空玻璃窗框架中的空隙和缝隙，提供更好的支撑和稳定性。
中空玻璃丁基胶还可以起到隔热和防潮的作用，提高中空玻璃窗的绝缘性能。
而密封胶则是一种用于密封中空玻璃窗的胶水，以起到防水、防尘、隔音和隔热的作用。
密封胶一般是一种具有较强粘接性和耐候性的聚合物胶，可以固定和密封中空玻璃窗的玻璃和窗框之间的接缝，避免水汽和空气进入窗户内部，保持窗户的正常使用和绝缘性能。
综上所述，中空玻璃丁基胶和密封胶在中空玻璃窗的制造和安装过程中扮演不同的角色。
中空玻璃丁基胶用于填充和支撑中空玻璃窗框架，提供稳定性和绝缘性能，而密封胶则用于固定和密封中空玻璃窗的玻璃和窗框之间的接缝，起到防水、防尘、隔音和隔热等作用。
《中空玻璃密封胶》团体标准解析
《中空玻璃密封胶》团体标准解析程鹏【摘要】详细阐述了中国建筑玻璃与工业玻璃协会团体标准T/ZBH004-2018《中空玻璃密封胶》的编制目的、依据及主要内容,该标准技术要求、指标和试验方法在参照国内外先进标准的基础上,提出更加科学、合理、全面的要求,有助于提升我国中空玻璃密封胶产品质量,为建筑安全节能提供技术支持.【期刊名称】《粘接》【年(卷),期】2018(000)012【总页数】6页(P45-50)【关键词】中空玻璃;密封胶;标准【作者】程鹏【作者单位】郑州中原思蓝德高科股份有限公司,河南郑州450001【正文语种】中文【中图分类】TQ43近年来随着国家节能、环保政策的深入实施，对建筑节能的要求越来越高，节能玻璃的应用得到了快速发展。
高性能中空玻璃的广泛使用，为人们创造了舒适的生活空间，为节能减排做出了贡献。
生产高质量的中空玻璃必须有高质量的配套材料，其中，中空玻璃密封胶的耐久性能是检验中空玻璃使用寿命的标准。
目前建筑中中空玻璃结露、渗水、甚至玻璃脱粘现象多有发生，主要原因是其使用的密封胶过早老化、透湿甚至粘接丧失[1]。
2012年修订实施的GB/T 11944—2012《中空玻璃》标准采用了EN 1279第2部分的要求和试验方法，相应提高了中空玻璃耐久性要求并提出预期使用寿命至少15年，相应对制作中空玻璃所用密封胶产品的质量提出了更高要求[2]。
2017年，中国建筑玻璃与工业玻璃协会及郑州中原思蓝德高科股份有限公司参照欧洲标准ETAG 002、EN 15434和EN 1279以及中国标准JC/T 914、GB/T 29755、JG/T 471、JG/T 475，对中空玻璃各类密封胶耐久性、气密性、力学特性等提出要求，并制订出较高水平中空玻璃用各类密封材料标准T/ZBH 004—2018《中空玻璃密封胶》，于2018年7月1日起实施 [3]。
本文详细阐述了该标准的主要内容，并分析了各项指标的意义及标准的先进性。
中空玻璃用聚硫密封胶与MS胶的性能对比分析
中空玻璃用聚硫密封胶与MS胶的性能对比分析王玉美，佘安宇，焦振峰，宮祥怡，白慧，崔洪（郑州中原思蓝德高科股份有限公司，河南郑州450000）摘要：文章依据GB/T29755-2013《中空玻璃用弹性密封胶》的主要测试项目，对国内某知名密封胶企业生产的中空玻璃用聚硫密封胶和市场上5个主要的MS胶的性能进行对比分析；通过对比测试数据可知，作为中空玻璃的第二道密封胶，聚硫密封胶比MS胶具有优势，能更持久地保证中空玻璃的密封寿命。
关键词：中空玻璃；聚硫密封胶；MS胶；密封寿命中图分类号：TQ436+.6文献标识码：A文章编号：1001-5922（2019）09-0001-04 Comparative Analysis of Properties of Polysulfide Sealant and Silicon Modified Polyether Sealant for Insulating GlassWANG Yu-mei，SHE An-yu，JIAO Zhen-feng，GONG Xiang-yi，BAI Hui，CUI Hong（Zhengzhou Zhongyuan Sland High Tech Co.，Ltd.，Zhengzhou Henan450000，China）Abstract：Based on the main test items of GB/T29755-2013“elastic sealant for insulating glass”，this paper compares the performance of polysulfide sealant for insulating glass produced by a famous domestic sealant en⁃terprise and the performance of five main MS glues on the market.Analysis；by comparing the test data，it can be seen that as the second sealant of the insulating glass，the polysulfide sealant has an advantage over the Sili⁃con modified polyether sealant glue，and can ensure the sealing life of the insulating glass more permanently. Keywords：Insulating glass；Polysulfide sealant；Silicon modified polyether sealant；Seal life中空玻璃自上世纪八十年代引入我国，以其优异的隔热、隔音、防霜雾等特点在我国建筑、交通、制冷等行业得到广泛应用。
中空玻璃密封胶性能对比及选用
中空玻璃密封胶性能对比及选用中空玻璃是由两片玻璃中间夹层密封胶水封装而成的一种复合材料，其主要用途是减少室内外热量的交换，达到隔热降噪的效果。
而在中空玻璃制作过程中，密封胶水的选用十分重要，其性能不仅关系到中空玻璃的密封效果，也关系到其使用寿命和安全性能。
本文将从密封胶水的性能对比及选用方面进行阐述。
一、性能对比1. 耐化学性中空玻璃的密封胶水应具有良好的耐化学性，能够承受各种环境因素对其的腐蚀作用，确保中空玻璃的密封性。
硅酮胶水耐化学性较强，不易受到化学物质的侵蚀；聚氨酯胶水耐化学性一般，会受到一些化学物质的腐蚀，但硬度高，耐老化性强。
2. 密封性中空玻璃的密封胶水应具有良好的密封性，能够牢固地将两片玻璃固定在一起，防止内外热量交换。
聚硫胶水和聚氨酯胶水密封性较好，能够有效地防止气体外泄；但硅酮胶水密封性较差，容易发生气体外泄。
3. 粘接性中空玻璃的密封胶水应具有良好的粘接性，能够将两片玻璃牢固地粘合在一起。
聚氨酯胶水粘接性比较好，但粘结时间长；硅酮胶水粘接性较弱，但粘结时间较短。
4. 透明度中空玻璃的密封胶水应具有良好的透明度，使其不会影响到中空玻璃的透光性。
硅酮胶水透明度较高，但不适用于需要高透光性的中空玻璃，否则会影响中空玻璃的应用效果。
二、选用根据中空玻璃的不同需求和应用场合的不同，选择适合的密封胶水也应有所不同。
以下为一些常见的中空玻璃密封胶水的选择建议：1. 聚氨酯胶水适用于对密封性和强度要求较高的中空玻璃，如大面积幕墙、车站、机场等公共场所的中空玻璃。
2. 聚硫胶水适用于在一些特殊环境下需要强化耐久性的中空玻璃，如海边、高海拔地区等恶劣环境下的中空玻璃。
3. 硅酮胶水适用于需要对中空玻璃进行修补和更换的场合，如一些住宅小区和商业大楼的中空玻璃。
总之，中空玻璃密封胶水的选择应根据具体需求和应用场合的不同，结合密封胶水的性能对比进行选择。
同时，选用时也应注意密封胶水的品牌和质量，以保证中空玻璃的质量和使用寿命。
国内中空玻璃用MS胶的现状及胶选用建议
0 前 言由于中空玻璃具有隔热、隔音、防霜雾等节能特点，而被广泛应用于建筑领域，是建筑门窗及幕墙首选的玻璃产品。
目前，国内市场中空玻璃的制作仍采用双道密封的形式，即第一道密封主要采用丁基密封胶，第二道密封通常选用硅酮、聚硫或聚氨酯密封胶。
近年来，受国家节能环保政策的影响，密封胶的原材料，尤其是硅酮密封胶的原材料出现了大幅度上涨。
生产企业为了获取利益的最大化，纷纷使出浑身解数，想尽各种办法降低成本。
其中一些玻璃加工厂国内中空玻璃用MS胶的现状及胶选用建议张荣荣，张燕红，苏会芳（郑州中原思蓝德高科股份有限公司，郑州 450007）摘要：本文介绍了国家权威机构和国内某企业CANS实验室对国内中空玻璃用MS（硅烷改性聚醚密封胶）胶性能的检测情况。
根据检测结果，指出了选用MS胶作为中空玻璃第二道密封的危害性，认为选用MS胶作为中空玻璃的第二道密封是不可取的；针对一些密封胶厂家用MS胶冒充硅酮胶销售的情况，介绍了MS胶的准确确定方法以及快速区分MS胶和硅酮胶的检测方法，按照硅酮胶主体原料的市场价格，对其成本进行简单核算，供玻璃加工厂选胶时作为参考。
表1 国家第三方权威检测机构对中空玻璃用MS胶的检测结果序号项目GB/T29755技术指标1＃2＃1密度/g·cm-3 A组分 规定值±0.11.81 1.40 B组分 1.05 1.162下垂度垂直/mm≤3 ＜1 ＜1 水平不变形不变形不变形3 表干时间/h ≤2 ≤2 ≤1.54 适用期/min ≥20 ≥106 ≥615 硬度/Shore A 30～60 51 416 弹性回复率/% ≥80 破坏 破坏7拉伸粘结性拉伸粘结强度/MPa ≥0.60 ≥0.42 ≥0.42 最大拉伸强度时伸长率/% ≥50 ≥16.3 ≥34.2 粘结破坏面积/% ≤10 ≤100 ≤338水-紫外线处理后拉伸粘结性拉伸粘结强度/MPa ≥0.45 ≥0.37 ≥0.38最大拉伸强度时伸长率/% ≥40 ≥18 ≥56粘结破坏面积/% ≤30 ≤79 ≤79热空气老化后拉伸粘结性拉伸粘结强度/MPa ≥0.60 ≥0.42 ≥0.49最大拉伸强度时伸长率/% ≥40 ≥14 ≥36粘结破坏面积/% ≤30 ≤64 ≤3110 定伸粘结性 无破坏 破坏 破坏11 热失重/% ≤6.0 ≤11.9 ≤4.712 水蒸汽透过率/g·m-2·d-1报告值 7.41 6.52- 30 -选用价格较为低廉的硅烷改性聚醚密封胶（MS胶）制作中空玻璃，导致中空玻璃在短时间内便出现漏气、漏水现象；甚至有一些密封胶厂家用MS胶冒充硅酮胶销售，严重扰乱了中空玻璃的市场秩序，影响其健康发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密封胶属于高分子材料，高、低温变化 均会造成密封胶的老化、脆化，影响中空玻 璃的质量及使用寿命。各类密封胶的高低温 性能比较，见表 5。
从表 5 可以看出，硅酮密封胶具有良好 的耐高、低温性能，因此适宜用于隐框或半 隐框幕墙中空玻璃的密封。
24 CBW 2012．24
建筑接缝密封与防水
表 5 各类密封胶耐高、低温性能比较
建筑接缝密封与防水
中空玻璃密封胶的性能比较研究
邢凤群，秦灵芳，郭月萍，吴 坚
（郑州中原应用技术研究开发有限公司，河南 郑州 450007）
摘要：简要叙述了丁基、聚硫、硅酮、聚氨酯密封胶等中空玻璃密封胶的主要成分、分子结构及性能特点，并对其水蒸气 透过率、惰性气体渗透性、抗紫外线能力、耐高低温等性能进行了对比。指出应根据实际使用需要，结合各类密封胶的结 构特征、使用环境等综合因素，合理选择密封胶。 关键词：中空玻璃；密封胶；丁基；聚硫；硅酮；聚氨酯；性能比较 文章编号：1007-497X（2012）－24－0022-04 中图分类号：TU57+8 文献标识码：A
99%），辅助成分为补强剂、增黏剂、热稳定剂等。
聚异丁烯的结构式为：
CH3
CH2
—— ——
H—[ CH2—C—]n CH2—C
CH3
CH3
其主链既长又直，且呈线性结构，分子链高度饱和。这
种特殊的结构使丁基密封胶具有极低的气透性，良好
—— —— ——
的防水性、低温柔软性及电绝缘性等特点。 2.2 聚硫密封胶
使用设备 丁基涂布机
胶机
胶机
打胶机
热 熔 型 、易 应用最 多 、稳 对打胶设备气 工 艺 难 控
综合评价
错位
定性好
密性要求较高 制、应用少
从表 6 可以看出，除丁基密封胶需采用丁基涂布 机机械施工外，其余 3 类密封胶均可采用手工和机械 施工两种方式施工。聚氨酯密封胶的生产工艺相对较 为复杂、应用较少，聚硫和硅酮密封胶应用较为普遍， 但硅酮密封胶对打胶设备的气密性要求相对较高。 4 结语
表 4 各类密封胶粘结性能比较
节能效果。惰性气体的扩散取决于温度和腔内与环境 的压差，惰性气体的分子半径与玻璃表面形成的纹理 相当，因而很可能在玻璃和第 1 道丁基密封胶间存在
项目 粘结性能
丁基 差
密封胶类型
聚硫
硅酮
优秀
优秀
聚氨酯 优秀
扩散 （丁基密封胶和玻璃之间的粘结是物理作用）[3]。
从表 4 可以看出，丁基密封胶的粘结能力较差，
中空玻璃内部填充惰性气体（氩气、氪气等）可进 一步提高中空玻璃的导热系数，从而提高中空玻璃的
项目 抗紫外线能力
丁基 优秀
密封胶类型
聚硫
硅酮
好
优秀
聚氨酯 好
从表 3 可以看出，硅酮密封胶和丁基密封胶的抗 紫外线性能最好，适宜用于隐框或半隐框幕墙中空玻 璃的密封[4]。 3.4 粘结性能
粘结性能反映了密封胶与基材的粘结能力，是密 封胶其他性能的基础。各类密封胶粘结性能比较，见 表 4。
硅酮密封胶的主要成分是聚二甲基硅氧烷，辅助 成分为补强剂、交联剂、增黏剂等。
聚二甲基硅氧烷的结构式为: CH3 CH3 CH3
HO—Si—O—[ Si—O—]n Si—OH
CH3 CH3 CH3 主链为 Si—O 键结构，呈线型螺旋卷曲状有序排列， 侧链烃基具有多样性。因而，硅酮密封胶具有耐紫外 线、耐臭氧、耐化学介质、耐高低温、耐老化、耐稀酸和 某些溶剂侵蚀等特点。 2.4 聚氨酯密封胶
此时，二道密封胶对于惰性气体的扩散将起到重要的 只能用于中空玻璃的第 1 道密封，对中空玻璃起粘结
阻隔作用。各类密封胶按照标准 EN 1279 测得的惰 预定位作用。
性气体渗透性能对比，见表 2。
3.5 耐高低温性能
表 2 惰性气体渗透比较
项目
聚硫
密封胶类型 聚氨酯
硅酮
试验温度/℃
23
30
23
30
23
聚氨酯全称为聚氨基甲酸酯，是主链上含有重复 氨基甲酸酯基团（NHCOO）的大分子化合物的统称， 它是由有机二异氰酸酯或多异氰酸酯与二羟基或多 羟基化合物加聚而成。聚氨酯大分子中除了氨基甲酸 酯外，还可能含有醚、酯、脲、缩二脲、脲基甲酸酯等基 团。因而，聚氨酯密封胶具有优良的粘结性、弹性、耐 磨性、低温柔性、耐候性、耐油性、耐生物老化性，机械 强度大，具有优良的复原性，可适合于动态接缝[2]。聚 氨酯密封胶性能的可调节范围较广。 3 中空玻璃密封胶性能对比 3.1 水蒸气透过率
展。20 世纪 70 年代，中空玻璃开始进入我国，此时中
空玻璃的密封主要为聚硫密封胶单道密封为主，多以
手工施胶。20 世纪 80 年代之前，聚硫密封胶在中空
玻璃行业稳占主导地位；80 年代后期，为了延长中空
玻璃的使用寿命，中空玻璃逐步由单道密封转为双道
密封；80 年代之后，随着聚氨酯密封胶的出现，聚硫
项目
耐高温性能 耐低温性能
丁基 一般 一般
密封胶类型
聚硫
硅酮
好
优秀
好
优秀
聚氨酯 好 好
3.6 密封胶的施工性能 密封胶施工性能的好坏，直接影响到中空玻璃的
效率、成本和质量。各类密封胶的施工性能的比较，见 表 6。
表 6 各类密封胶的施工性能比较
项目
丁基
密封胶类型
聚硫
硅酮
聚氨酯
手工或自动打 手工或自动打 手工或自动
30
气体透过率/ 氩气 4.3~6.8 5.5~8.5 40~75
63 700~800 —
[g（/ m·2 d）] 氪气 8.0~24 13~26 135~210 170~205 —
—
（EN 1279） 氮气 1.5~1.7 1.8~2.3 10~12 13~15 340
360
注： “—”表示未测得
中空玻璃又称隔热玻璃（Insulating Glass），是由 两片或多片玻璃以有效支撑均匀隔开，并周边粘结密 封，使玻璃层间形成干燥气体空间的制品。中空玻璃 因具有隔热、保温、节能、隔音、防凝霜、防灰尘污染等 特点，被广泛应用于建筑门窗和幕墙。
密封胶是保证中空玻璃质量的关键材料。目前， 常用于中空玻璃的密封胶大致可分为热熔型和化学 固化型两种。热熔型密封胶主要为丁基密封胶，通常 用作中空玻璃的第 1 道密封，起预定位作用，并能隔
Abstract: This paper briefly describes main ingredients, molecular structure and performance characteristics of butyl sealant, polysulfide sealant, silicone sealant and polyurethane sealant for insulating glass. And their water vapor transmission, inert gas transmission, ultraviolet resistance as well as high and low temperature resistance are compared. The paper also points out that selection of sealants should be based on the actual requirements of application combined with the molecular structural characteristics and service environment. Key words: insulating glass; sealant; butyl sealant; polysulfide sealant; silicone sealant; polyurethane sealant; property comparison
丁基 0.1~0.2
密封胶类型 聚硫 硅酮 3~6 15~20
聚氨酯 2~4
紫外线会分解聚合物并影响其力学性能，抗紫外 线性能是指密封胶受紫外线照射后力学性能保持的 能力。各类密封胶抗紫外线性能结果比较，见表 3。
表 3 各类密封胶抗紫外线能力比较
水蒸气透过性能评价
极好
好
差
好
从表 1 可以看出，丁基密封胶具有极低的水蒸气 透过率，适宜用作中空玻璃的第 1 道密封。硅酮密封 胶水蒸气透过率是聚硫密封胶（聚氨酯密封胶）的 3~ 5 倍，因此，硅酮密封胶不宜用于中空玻璃的单道密 封，同种工艺制作的中空玻璃欲达到同样的水蒸气透 过效果，硅酮密封胶的厚度和用量会比聚硫密封胶和 聚氨酯密封胶高出许多倍。 3.2 惰性气体的渗透性
密封胶的用量有所降低。到 2001 年底，全球最大的聚
硫胶原胶生产厂家（产量占全球的 2/3）美国莫顿公司
因环保问题正式关闭位于美国密西西比洲莫斯点的
工厂，停止生产中空玻璃聚硫胶，使全球聚硫胶的供
应量大幅减少，许多企业开始采用聚氨酯密封胶代替
聚硫胶用于中空玻璃。20 世纪 90 年代，硅酮密封胶
在中空玻璃的用量开始逐年增多。尤其是在 2011 年
聚硫密封胶的主要成分是液体聚硫橡胶，辅助成 分为增塑剂、补强剂、增黏剂、偶联剂、固化剂等。
聚硫橡胶的分子式为：HS（CH2CH2OCH2OCH2CH2 SS）n—CH2CH2OCH2OCH2CH2SH，分子链为饱和的 C— C 键和 S—S 键，且支链末端含有活泼的端巯基（— SH）。因而，聚硫密封胶具有良好的耐溶剂、耐老化、 耐冲击性能，优良的低温挠曲性及较低的透气率[1]。 2.3 硅酮密封胶
日本大地震之后，我国聚硫胶原胶的供应量大幅减
少，且聚硫原胶的价格上涨了近 30%；同期，硅酮密
