图纸说明
图纸标准说明
关于图纸标准规范的说明目的：统一绘图标准，让图纸更清晰、完整，减少识图歧义，提高设计师绘图效率，降低生产中的错误率。
原则：图纸尽量与实物一致；图纸绘制时要将所画产品按照其所属图层进行绘制，门板类板件只能以：门板、见光板、封板、顶封板、侧封板、固定门、抽面等名称，。
不要随便更改图层属性；图纸为电脑绘制，特殊情况做更改，改动人必须在改动处签名，注明更改日期，才能生效，否则无效，同时要更新电脑内资料，更改图纸版本号。
厨柜部分一、平面布局图：（示例见附件）1、在平面布局图上标注柜体编号时，一个独立柜体一个编号，平面图和立面图上的柜体编号一一对应，标注相应尺寸，柜体编号标在柜体上，但不能影响其他线条的完整性和清晰度。
2、吊柜平面图与地柜平面图分开绘制，并在图纸上标注相应的柜体宽度以及柜体深度。
3、吊柜下面的包管柜、高柜绘制在地柜平面图上，吊柜上方的包管柜，台上柜绘制在吊柜平面图上，即吊柜起吊高度以下的绘制在地柜平面图上，起吊高度以上的绘制在吊柜平面图上。
二、立面图：（示例见附件）1、绘制立面图时，要将房间的左右墙及地面线绘制完整，即使整面墙上只有一个吊柜或一个地柜，也要绘制完整。
2、尺寸、拉手、开门方向，要标识清楚，门型样式可不用画，只画出门板外轮廓即可，但在配置表中要注明门型样式，不可见层板用一条虚标示即可，非公司体系内的样式要有单独的图纸表示清楚，不需打门铰孔的门板不用画开门方向，抽拉类门板、固定门板、封板用引线注释；3、所有标注、引线以及文字说明均应横平竖直，在一个水平线上或一个垂直线上，禁止胡乱引线，在门板上尽量不出现过多的标识，要保持清晰整洁。
如文字较多时，可用引线引致图纸外侧，图框以内的空白处，引线不得与图纸边线重叠，以免表示不清。
4、标注尺寸时要清晰准确，并将尺寸标注在图纸外侧，柜体编号要标在柜体外侧，不要标在柜体上，内空标注可在柜体内，但不能影响图纸的整体清晰，不能与图纸边线重合。
5、所有层板的安装位置为高度均分，如位置不均分则要清楚标注安装位置，如未画出层板则视为无层板，玻璃层要用引线注释。
图纸说明

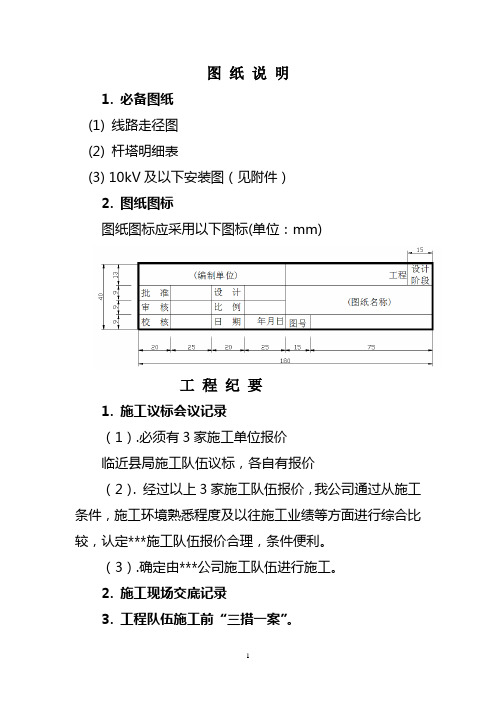

图纸说明
1. 必备图纸
(1) 线路走径图
(2) 杆塔明细表
(3) 10kV及以下安装图（见附件）
2. 图纸图标
图纸图标应采用以下图标(单位：mm)
工程纪要
1. 施工议标会议记录
（1）.必须有3家施工单位报价
临近县局施工队伍议标，各自有报价
（2）. 经过以上3家施工队伍报价，我公司通过从施工条件，施工环境熟悉程度及以往施工业绩等方面进行综合比较，认定***施工队伍报价合理，条件便利。
（3）.确定由***公司施工队伍进行施工。
2. 施工现场交底记录
3. 工程队伍施工前“三措一案”。
0.4kV设计资料参照本规定执行。
设计图纸总说明书
设计图纸总说明书一、工程概述本次设计项目为_____，位于_____。
该项目的总占地面积为_____平方米，总建筑面积为_____平方米。
项目的主要功能包括_____等。
二、设计依据1、甲方提供的设计任务书和相关要求。
2、国家和地方现行的有关建筑设计规范、规程和标准，如《建筑设计防火规范》（GB 50016-2014）、《民用建筑设计统一标准》（GB 50352-2019）等。
3、项目所在地的规划部门提供的规划条件和相关要求。
4、工程地质勘察报告。
三、设计范围本次设计包括建筑、结构、给排水、电气、暖通等专业的设计。
具体内容如下：1、建筑专业：包括建筑的总体布局、平面功能设计、立面造型设计、剖面设计、建筑材料的选用等。
2、结构专业：包括结构体系的选择、结构计算、构件设计、基础设计等。
3、给排水专业：包括室内外给排水系统的设计、消防给排水系统的设计等。
4、电气专业：包括供配电系统的设计、照明系统的设计、弱电系统的设计等。
5、暖通专业：包括空调系统的设计、通风系统的设计、防排烟系统的设计等。
四、建筑设计1、平面设计本项目根据使用功能的要求，合理划分了不同的功能区域，如_____区、＿____区等。
各个功能区域之间通过走廊、楼梯等交通设施进行连接，交通流线清晰、便捷。
房间的布局充分考虑了采光、通风等要求，尽量保证每个房间都有良好的自然采光和通风条件。
公共区域如走廊、楼梯间等的宽度满足消防疏散的要求。
2、立面设计建筑的立面造型简洁大方，注重比例和尺度的协调。
采用了_____的建筑风格，体现了现代建筑的特点。
外立面材料选用了_____，色彩搭配协调，具有较好的视觉效果。
3、剖面设计建筑的层高根据使用功能的要求进行了合理的设计，如_____层的层高为_____米，＿____层的层高为_____米等。
室内外高差为_____米，满足防水、防潮等要求。
五、结构设计1、结构体系本项目采用_____结构体系，具有良好的抗震性能和承载能力。
图纸说明-

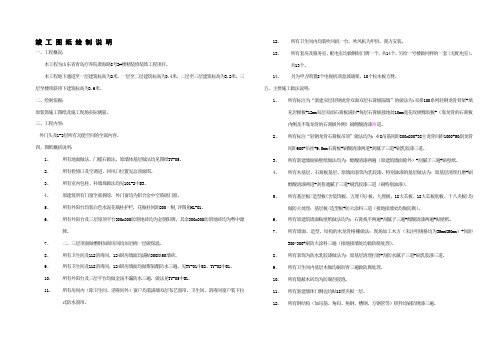

竣工图纸绘制说明一、工程概况：本工程为山东省青岛疗养院黄海路8号2#楼精装修装饰工程项目。
本工程地下通道至一层建筑标高为2米，一层至二层建筑标高为3.4米，二层至三层建筑标高为3.2米，三层至楼顶斜顶下建筑标高为3.6米。
二、绘制依据：原装饰施工图纸及施工现场实际测量。
三、工程内容：外门头及1-3层所有功能空间的全部内容。
四、图纸概括说明：1、所有地面做法、门槛石做法、原墙体基层做法均见图纸TY-05。
2、所有检修口及空调进、回风口位置见总顶面图。
3、所有室内包柱、补墙垛做法均见101-2中S3。
4、原建筑所有门窗全部拆除，外门窗均为铝合金中空玻璃门窗。
5、所有外阳台均装白色水泥花瓶柱护栏，花瓶柱间距200一根,详图见HL-01。
6、所有外阳台及三层屋顶平台300x300防滑地砖均为金朝阳牌，其余300x300防滑地砖均为粤中源牌。
7、二、三层顶面做槽钢加固房间均加岩棉一层做保温。
8、所有卫生间及112消毒间、124厨房墙面均满贴300X450墙砖。
9、所有卫生间及112消毒间、124厨房墙面均做聚氨酯防水三遍，见TY-01中S2、TY-02中S1。
10、所有外阳台及三层平台均做金汤不漏防水三遍，做法见TY-05中S1。
11、所有房间内（除卫生间、消毒间外）窗户均装满墙双层布艺窗帘，卫生间、消毒间窗户装下拉式防水窗帘。
12、所有卫生间内均装吹风机一台，吹风机为甲供，我方安装。
13、所有套房及服务室、配电室均做铜制门牌一个，共14个。
另给一号楼做同样的一套（无配电室），共13个。
14、另为甲方购置8个电视机顶盒玻璃架，10个松木板方凳。
五、主要施工做法说明：1、所有标注为“新建双层轻钢龙骨双面双层石膏板隔墙”的做法为:双排100系列轻钢龙骨骨架+填充岩棉板+12mm双层双面石膏板满封+每层石膏板接地处10mm宽花纹硬橡胶板+（靠龙骨的石膏板内侧及不靠龙骨的石膏板外侧）刷醇酸清漆两道。
2、所有标注“轻钢龙骨石膏板吊顶”做法均为: φ8吊筋间距800x800+38主龙骨间距1000+50副龙骨间距600+吊挂+9.5mm石膏板+刷酸清漆两道+刮腻子三道+刷乳胶漆三道。
弱电图纸图例说明范本
弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号(白色)颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、图纸设计线型：同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
4、文字说明统一采用“宋体”或“仿宋体”字，字号大小根据下列要求缩放：5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
道路工程施工图纸说明
道路工程施工图纸说明一、施工图纸概述道路工程施工图纸是道路工程设计方案的具体实施文件，是工程施工组织的依据，施工单位按照施工图纸细部内容和要求进行施工。
施工图纸的编制标准是依据国家相关规范和标准进行编制，保证工程施工的质量和安全。
二、施工图纸内容1. 总图总图是对整个工程的布局和整体情况进行展示的图纸，包括工程的位置、范围、主要技术参数等内容，是施工单位了解工程整体情况的重要依据。
2. 平面图平面图是对工程在水平面上的布局进行展示的图纸，包括道路的线型、宽度、坡度等内容，这是施工单位进行道路铺设的重要依据。
3. 纵断面图纵断面图是对道路在垂直方向上交通道路的布置进行展示的图纸，包括道路的高程、坡度、边坡、绿化带等内容，这是施工单位进行道路修整和排水的重要依据。
4. 剖面图剖面图是对工程的各部分构造进行展示的图纸，包括路基、路面、排水设施、交通标志等部分的构造和尺寸，这是施工单位进行道路施工和设施安装的重要依据。
5. 细部图细部图是对工程各部分重点细节进行展示的图纸，包括交叉口、排水口、桥梁、隧道等部分的构造和尺寸，这是施工单位进行关键部位施工的重要依据。
三、施工图纸注意事项1. 各类图纸之间的一致性和合理性，各图之间的衔接关系要清晰明了，确保施工单位能够准确理解图纸内容。
2. 施工图纸要与设计文件、规范标准等相关资料相互协调，确保施工的质量和安全。
3. 施工图纸中应明确标注材料、尺寸、偏差等内容，保证施工单位按照要求进行施工。
4. 施工图纸中应详细标注安全防护措施、施工工序、质量检测等内容，确保工程施工中的安全和质量。
四、施工图纸的保存和使用1. 施工图纸应由设计单位归档保存，并定期进行备份和更新，以便工程施工过程中需要提供参考。
2. 施工单位在施工前应认真阅读和理解施工图纸内容，结合实际情况进行施工组织。
3. 施工单位在施工过程中如有发现施工图纸内容与实际情况不符的情况，应及时向设计单位反馈，共同协商解决。
装修图纸说明及要求
装修全套图纸说明一、图纸构成及排列顺序。
一套完整的图纸应包括以下X个部分并按照所标明的序号排列：1.图纸封面2.图纸目录3.方案设计总说明4.原始框架平面图5.设计后墙体改建图6.设计后平面布置图7.地面材料图8.顶面布置图9.顶面节点图10.墙面铺贴图11.强电布置图12.线路开关控制图13.弱电布置图14.水路布置图15.装饰施工立面图16.构造节点图17.家具及家饰图18.效果图二、图纸各部分的内容。
1. 图纸封面：使用公司统一的封面。
应包括工程名称，设计师姓名和联系电话。
2. 图纸目录：使用公司统一的目录格式。
包括页号和图号。
3. 方案设计总说明：工程报价5万元以上（包括5万元）的需要写设计说明，此说明将用于工地包装上的宣传。
4. 原始框架平面图：原始的勘测框架图，标出承重墙位置用纯色填充。
房间的梁结构用虚线表示并标出高度。
房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(以现场测量为准)（大的公寓、别墅要有分区域或各居室平面图）。
5. 设计后墙体改建图：在原始框架图的基础上，标出设计后要拆建的墙体的定位尺寸，拆砌墙体用两种不同图案填充。
房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(拆除墙体图、新砌墙体图)。
6. 设计后平面布置图：标出设计后房间功能。
设计后立面索引标示。
2~3道尺寸标注（一道为设计后房间净空，一道为总长或宽）(含量最高的一张,往往外行客户只看这一张)（待住宅装饰好后，若在住宅上方看房子，房子的门窗、墙壁的位置，以及家具等设施的摆设和大小、地面用材等，这就是平面布置图的内容，所有要素、摆设都按比例缩小，通常为1：100、1：50）。
7. 地面材料图：根据设计标出地面所用材料。
如：600*600地砖。
（如有地面拼花需出此图，其他不做特别规定）(地面材料及铺设规范)8. 顶面布置图：设计后天花造型图，吊顶位置标明标高及定位尺寸。
(吊顶造型、层高、灯具、空调、浴霸等详细尺寸图)（装饰天花的材料、尺寸、造型以及灯具位置，都要一一标出，所有东西要一目了然。
工程图纸字母表示说明
工程图纸都有图纸设计说明
各个字母代表什么意思都有
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷。
装饰施工图纸设计说明【可编辑范本】
装饰施工图纸设计说明一、工程概述１. 工程名称:云和县人民防空办公室2。
建设地点：云和县城北路北侧,凤凰山东麓（枫树湾口)３。
气候分区:夏热冬冷地区4。
建筑朝向:西偏北 4２.8度5。
建筑面积:2395。
24平方米6．建筑层数:地上四层７。
建筑高度：16。
４0０米(室外地面至主楼屋顶)8．设计范围:天花、墙面、地面、固定家私设计。
根据建筑及结构特点,按照现行的国家有关规范规程及有关设计标准图集制作而成。
承建方在进行过程中,应采用最佳及最合适的标准,但必须满足中华人民共和国行业标准之建筑装饰工程及验收规范。
二、图纸参照依据(1)国家标准GB 5０210—2０01《建筑装饰装修工程质量验收规范》(2)国家标准GB 50３27—2０01《住宅装饰装修工程施工规范》。
(３）国家标准GB 50２22-２001《建筑内部装修设计防火规范》。
三、图纸说明1.本套施工图依据原土建图尺寸绘制。
施工过程中若图样与实地尺寸有出入之处，则以实地尺寸为准进行调整.2。
涉及本套图纸范围所有内容均在图中说明,其余未注明之处均以原土建图要求为准。
3。
施工图所标注的尺寸单位为毫米,标高单位为米。
４．标高问题:以当层楼面０．00０计。
5。
活动家具不列入本次设计范围.6.卫生间防水纸面石膏板吊顶检修口安装浴霸处为顶面检修孔,孔洞四周密缝.7.闭门器、门吸、门锁等相关配件需按国家标准规范安装。
8。
平面、立面未标明大理石、花岗岩规格尺寸的由现场放样定.9.所有装饰构件之饰面材料均需提供样品，并事先经设计师和甲方单位认可后进行全面施工.四、施工要求1.该工程的施工操作和工程质量标准，按现行的装修工程规范、验收标准、安全技术规定和省市其他有关规定执行．2.水电施工按工程实际情况作适当调整。
3。
木龙骨、木基架均用防火涂料三度密封。
角铁、角钢、焊接缝均用防锈漆两度。
４。
装修工程凡涉及其它专业工种交叉式碰口的部分,均预先由装修单位复核位置.由设计师提供图纸和安装要求，各单位配合完成.五、地面做法1、凡有给排水设备或水浸入地面,均做防水处理，并按１%坡度向地漏方向找坡.2、不同楼地面材料做法的交接处,如发生高度不等现象时,依据施工实际情况,适当高度垫层厚度．3、详细用材见材料表,要求板材抛光面光度在９0度以上的优质板，铺设采用干铺法，缝间隙为1,高度差小于1，4、下沉式卫生间基层需养水处理，后再做防水涂料,并做暗排水口,基层蛭石填充,素砼80ｍｍ厚,板号C20细石砼找平，面贴抛光砖。
设计图纸说明
设计图纸说明在建筑、工程和制造等领域，设计图纸是将创意和构想转化为实际产品或结构的重要工具。
一份清晰、准确且完整的设计图纸说明，对于确保项目的顺利实施、减少误解和错误、提高工作效率以及保障最终成果的质量都具有至关重要的意义。
接下来，我将为您详细介绍设计图纸说明的相关内容。
设计图纸说明通常包含以下几个主要部分：一、项目概述这部分主要对整个项目进行简要介绍，包括项目名称、地点、用途、规模以及项目的背景和目标等。
例如，如果是一座建筑物的设计图纸，会说明这是一座住宅、商业楼还是工业厂房，它的地理位置、占地面积和总建筑面积等。
通过项目概述，让读者对整个项目有一个初步的了解。
二、设计依据明确阐述设计所依据的规范、标准和法规，以及相关的技术文件和要求。
例如，建筑设计可能依据的是国家建筑规范、防火规范、无障碍设计规范等；结构设计可能依据的是混凝土结构设计规范、钢结构设计规范等。
同时，还可能包括业主提出的特殊要求和条件。
三、设计范围清晰界定设计图纸所涵盖的范围和内容。
比如，是整个项目的总体设计，还是某个特定部分的详细设计；是建筑结构设计，还是包括给排水、电气、暖通等多个专业的综合设计。
这有助于避免在施工过程中出现对设计范围的误解和争议。
四、设计原则阐述在设计过程中遵循的主要原则和理念。
例如，在建筑设计中，可能强调美观、实用、节能、环保等原则；在结构设计中，可能注重安全性、稳定性、经济性等原则。
这些原则将指导整个设计过程，并在图纸中得到体现。
五、技术参数和指标详细列出与设计相关的各种技术参数和指标。
比如，建筑物的抗震设防烈度、结构的承载能力、材料的强度等级、设备的性能参数等。
这些数据是施工和验收的重要依据，必须准确无误。
六、图纸目录提供设计图纸的详细目录，包括图纸的编号、名称、比例和张数等。
图纸目录便于使用者快速查找和浏览所需的图纸，提高工作效率。
七、图纸说明这是设计图纸说明的核心部分，对每张图纸的内容进行详细解释和说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况本工程位于湖南省长沙市星沙xx。
总建筑面积约平方米，地下1层，面积约为xxxx平方米，主要为地下停车场等；地上12层，面积约为xxx平方米，主要为办公用房、住院病房和设备用房。
本工程建筑高度xxm。
结构形式为框架结构，防火等级1级。
二、设计依据1、相关专业提供的工程设计资料；2、甲方对设计方案文件的批复和意见；3、中华人民共和国现行主要标准及法规：《智能建筑设计标准》 GB/T 50314-2006《民用建筑电气设计规范》 JGJ16-2008《综合布线系统工程设计规范》 GB50311-2007《电子信息系统机房设计规范》 GB 50174-2008《安全防范工程技术规范》 GB 50348-2004《视频安防监控系统工程设计规范》 GB 50395-2007《民用闭路监视电视系统工程技术规范》 GB 50198-2011《视频安防监控系统技术要求》 GAT 367-2001《入侵报警系统工程设计规范》 GB 50394-2007《有线电视系统工程技术规范》 GB 50200-94《视频显示系统工程技术规范》 GB 50464-2008《公共广播系统工程技术规范》 GB 50526-2010《建筑物电子信息系统防雷技术规范》 GB 50343-2012《湖南省公共建筑节能设计标准》 DBJ 43/003-2010《建筑电气制图标准》 GB/T50786-2012其它有关国家及地方的现行规程、规范及标准；4、其它各专业提供的设计资料。
三、设计范围1、本次设计包括以下智能化系统：1) 综合布线系统（语音、数据）2) 计算机网络系统（内网、外网、智能网）3) 有线电视系统4) 多媒体信息发布系统5）建筑设备监控系统6）能耗计量系统7）安全防范系统（闭路电视监控、入侵报警、门禁管理、电子巡更）8）停车场系统9）背景音乐及紧急广播系统10）机房工程11）医护对讲系统12）手术示教系统13）ICU探视系统14）电梯五方对讲系统四、系统设计原则及目标1、可靠性：各子系统应具备在规定条件和规定时间内完成规定功能的能力、具备长期稳定工作的能力。
2、实用性：各子系统设计应满足本工程适用的有关规范要求。
各子系统必须经济实用、操作简单，能够达到节约能源、延长设备使用寿命、方便物业管理的目的。
3、先进性：各子系统应在满足可靠性和实用性的前提下，具备一定的先进性、前瞻性，符合计算机和网络通信技术最新发展潮流。
系统必须采用目前国际国内领先技术，保证在5～10年内技术不落后。
4、开放性：各子系统应遵循开放性原则，提供符合国际标准的软件、硬件、通信、网络、操作平台和数据库管理等方面的接口与工具，使系统具备良好的灵活性、兼容性、扩展性和可移植性。
5、经济性：设计方案及产品选型应在满足需求和未来发展趋势的前提下，尽量作到经济、环保。
6、便利性：各子系统必须操作方便、简单易学，操作界面应为中文图形化界面。
7、可扩展性：设计应充分考虑各子系统的集成开发和信息共享的需要，尽量选用模块化结构，能够满足受控设备扩展的需要，对于现场控制器、网络和操作站也同样考虑在内，以利于日后的系统扩展与系统维护；应明确要求各子系统开放各自通讯协议，允许第三方通过智能化建筑集成系统（IBMS）集成，实现信息和资源共享。
五、综合布线系统1、综合布线系统是将语音信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，方便用户在需要时，形成各自独立的子系统，综合布线系统可以实现资源共享。
语音通讯系统依靠市话局的远端模块虚拟接入，语音通讯系统的布线纳入综合布线系统。
本系统设计仅考虑布线不涉及网络设备。
2、本工程综合布线系统由工作区子系统、水平布线子系统、楼层设备间子系统、垂直干线子系统、管理间子系统组成。
3、设计采用多模光缆、四对双绞线解决方案、星型拓扑结构，支持各种形式的网络应用。
4、本工程在每层和负一层设置设备间（弱电井），其中-1到4每层3个设备管理间，其余楼层每层1个，分别管理就近各楼层信息点。
配线架在竖井内（l9”标准42U机柜）明装，竖井内竖向线槽应与平面图中水平线槽连接。
楼层配线间安装网络设备，并根据各种网络的要求采用UPS电源集中供电。
5、本工程电话和网络采用非屏蔽综合布线系统，水平支线到桌面端口按照千兆布线标准设计，选用六类4对非屏蔽双绞线；网络垂直干线按照万兆布线标准，选择多模光纤；语音水平布线采用超五类4对非屏蔽双绞线，垂直干线选择3类大对数电缆；示教室及手术室光纤到桌面。
6、整个工程共设置xxx个语音插座、xxx个外网数据插座、xxxx个内网数据插座、xx个光纤插座。
语音采用3类非屏蔽模块\数据信息插座均采用6类非屏蔽模块，医生办公室采用墙面0.3m暗装，病房信息点距地1.6米安装。
7、网络监控系统、门禁系统、入侵报警系统和多媒体信息发布系统纳入智能网，根据需要在入口大厅、电梯前室、走廊、库房和安全门等相关区域设置安装。
六、计算机网络系统1、本工程计算机网络系统采用星型结构，综合医疗楼的网络中心机房位于x层，本楼栋信息网络结构为三层设置（核心层、汇聚层及接入层），智能网络结构为两层结构。
（核心层和接入层）。
2、计算机网络建设分为计算机内网、计算机外网、智能网三套；三套网络通过物理层进行隔离，分别采用星型结构。
计算机内网采用双核心和链路聚合架构，核心交换机与汇聚交换机采用8芯多模光纤双链路冗余备份，接入交换机与汇聚交换机用8芯多模光纤双链路冗余备份。
计算机外网采用双核心和单链路架构，核心交换机与汇聚交换机采用8芯多模光纤单链路相连接，接入交换机与汇聚交换机用8芯多模光纤单链路互联。
（内外网共用核心交换机、汇聚交换机和8芯多模光缆）。
智能网采用单核心链路聚合架构，接入交换机与核心交换机采用6芯多模光纤双链路相连接。
3、计算机网络系统功能应满足下列要求：3.1、内网实现信息资源共享，外网与国际互联网连接。
3.2、通过计算机网络系统可支持办公管理、物业管理，信息发布和浏览、业务管理等子系统的运行，并可实现信息发布及可视电视会议等增值业务。
4、本工程根据建筑的不同功能分区建立两个层次的计算机网络。
汇聚层上联核心层，下联终端接入层，外网、内网选用10000Mbit/s传输率的局域网交换机。
终端接入层选用1000Mbit/s传输率的局域网交换机，连接用户终端及桌面设备。
5 、无线网络系统：在病房及部分有特殊网络要求的楼层中，建立无线网络环境。
无线网络接入节点AP将通过接入内网交换机，采用在线供电方式工作，提高了无线数据网的覆盖范围和部署灵活性，本次设计共设计无线AP点x个。
6、计算机网络设备接入机房设在本栋大楼x层信息机房内，面积平方，作为内外网主控设备间。
七、有线电视系统1、本工程有线电视系统由干线、放大器、分配器、支线及用户终端等组成，有线电视节目源由运营商提供。
2、系统采用分配-分配基本模式，系统采用862MHz邻频双向传输，系统输出口的模拟电视信号输出电平要求69+6dBμV，图像清晰度应在四级以上。
3、系统应满足如下技术指标：C/N≥45dB,CSO≥55dB, CTB≥55dB。
4、干线采用双向分配放大器，干线电缆选用SWYV-75-9，穿钢管暗敷;支线电缆视距离长短选用SWYV-75-7/5，穿钢管暗敷。
在竖井内视具体情况设置分配器箱。
电视放大器箱设置于弱电配线间。
5、所有有线电视系统采用的设备和部件的输入、输出标称阻抗以及电缆标称特性阻抗应为75欧姆。
6、系统在门诊候诊等候区、休息室、病房、会议室、病房等需要观看电视节目的部位设置电视点位，共设置xxx个电视点。
八、多媒体信息发布系统1、本工程设置一套多媒体信息发布系统，系统由编辑管理服务器、网络播放机、终端显示设备、终端查询设备构成。
编辑管理服务器放置于一层的消防监控室，负责系统的信息制作及管理；2、系统采用B/S结构，通过计算机网络实现远程信息发布和设备管理。
系统能支持各种文件格式和终端显示设备，支持触摸屏功能，能实现实时信息播放和信息查询、无人值守播出、紧急插播节目和字幕、根据权限多重密码等功能。
系统不需要占用网络带宽，网络适应性强，公共信息发布系统纳入计算机智能网管理。
3、本工程在电梯厅前室、大厅、等候区等放置LED全彩显示屏和双色显示屏（具体位置可根据二次装修灵活调整）或者LED显示器，在一层大厅设置X台触摸查询机、二到四层设置X台查询机，四层以上楼栋每层设置X台触摸查询机。
系统运用动画、静止画、文字信息来表示运动影像和各种信息，可以通过网络进行业务介绍、患者信息查询等信息。
本工程共设置信息发布点xx 个。
九、能耗计量系统1、本工程设置一套能耗计量管理系统，监测大楼能源消耗情况。
主机设置在一层消防控制室内。
2、能耗计量管理系统接入计算机外网中，以便将来将能耗数据上传至上级能耗管理平台。
3、能耗计量管理系统由监控主机及其相关软件、多功能通讯网关、智能电表、智能水表、智能燃气表等设备组成。
4、能耗计量管理系统采用三层分布式结构：监控管理层、网络汇聚层和设备采集层。
监控主机与网络交换机通过以太网通讯，网络交换机与多功能通讯网关通过以太网通讯，多功能通讯网关能够同时支持RS485总线和MBUS总线通讯，与智能电表等设备通过RS485总线通讯，与智能水表、智能燃气表等设备通过MBUS总线通讯。
5、能耗计量管理系统主站管理层基于TCP/IP网络的数据互联互通，实现信息共享。
网络汇聚层基于B/S架构下的数据库及网络发布技术。
信息采集层由各种末端采集装置组成，完成可对电、水、气等数据的采集，为能效分析等一系列系统功能做数据基础。
6、能耗计量管理系统应该与强电、给排水设备专业密切合作，智能电表、智能水表由强电、给排水负责安装，并预留总线接口。
7、能源计量管理系统应对各用能系统实时信息采集、分析、处理、显示、维护及优化管理，具有实时性、全局性、系统性和制约性的综合能效管理功能；应运用能耗分析工具，对建筑内所采集的各用能设备实时运行的数据分析、统计和规划处理，实现综合管理与计划用能。
8、系统应根据分区、类别、时段及用户需求，对用能信息进行汇集、统计、记录等，能通过自动或辅助分析模块，辅助人工优化或调整用能计划；系统应具有对主要机电设备能效比、单位建筑面积能耗、区域能耗统计等分析功能，具有根据机电设备设置和运行历史数据开发仿真分析模块功能。
9、系统应按降低能耗及提高设备能效运行程序，对用能设备的优化进行提示功能，并实时反馈运行限额；系统应具有后台调用和远程分析功能，并具有后续开发功能；系统应根据需要自动实现向能源管理部门发送能源使用情况分析报表。
10、变配电柜出线回路数据由建筑设备监控系统负责采集，通过后台通讯接口上传至能耗计量管理平台中。
