苏教版通用技术必修1 第五章设计图样的绘制一设计表现图任务一 辨识技术语言
5-1设计表现图课件-高中通用技术苏教版必修《技术与设计1》
网络语言
01 技 术 语 言 的 种 类 与 应 用 除了上述语言外，在技术活动过程中，人们通常还需借助其他技术语言 对产品设计的情况进行说明、陈述、演绎和交流。如技术符号、精度要 求、必要的文字说明等。
技术符号
精度要求
文字说明
02 草 图 的 绘 制
(1)徒手绘图:
第一步:掌握正确的握笔姿势 第二步:徒手画线练习 第三步:提高对笔的控制能力
01 技 术 语 言 的 种 类 与 应 用
技术语言的特征
➢ 言简意赅 ➢ 通俗直观
01 技 术 语 言 的 种 类 与 应 用
交 通 符 号
01 技 术 语 言 的 种 类 与 应 用
不同的技术语言有不同的应用范围，具有不同的功能
口头语言最常见ຫໍສະໝຸດ 交流方式01 技 术 语 言 的 种 类 与 应 用
03 透视效果图的识读
在识图时，要注意从整体上把握产品的形态，功能和特 征，要注意从中了解产品外观上的实际比例关系和色彩 搭配及材质感。了解产品内部结构和色彩装饰效果。
04 正 等 轴 测 图
平面结构性体的正等轴测图的绘制 圆的正等轴测图的绘制
感谢观看
02 草 图 的 绘 制
⑵网格法徒手画:
与地面垂直的线垂直画，与地 面平行的线按网格的斜线画， 同时以网格上的小格来确定物 体的比例关系。
02 草 图 的 绘 制
练一练
画圆
画正等测圆
画圆柱体
画立方体
画椎体
02 草 图 的 绘 制
草图的分类
构思草图 是以具体图形把想法表现出来
设计草图
是经过整理、选择、修改、和完 善的草图
图表
表格
草图
效果图
2024高考通用技术基础知识复习必修1第5章设计图样的绘制课件
步骤1
步骤2
步骤3
3.叠加法绘制形体的正等轴测图 叠加法:先将物体分成几个简单的组成部分,再将各部分的正等轴测图按照 它们之间的相对位置叠加起来,并画出各表面之间的连接关系,最终得到物 体正等轴测图。
知识点六 其他技术图样
1.剖视图 (1)定义 假想采用剖切平面剖开物体,将处于观察者与剖切平面之间的部分移去,将 其余部分向投影面投射所得的图形称为剖视图。剖视图主要用来表达物 体的内部结构。 (2)剖切平面的特征 ①包含内部结构,如孔、槽的轴线,或物体的对称面; ②平行于相应的投影面。
知识点二 绘制设计草图
1.设计表现的基础 (1)徒手绘图要领 第一步,掌握正确的握笔姿势。以拇指和食指抓握笔并使笔与纸面保持一 定的角度,同时用手臂带动整个手在纸面上自由地移动,而不是仅仅移动手 指。 第二步,使用铅笔在纸上试着进行徒手自由画线的练习,如画水平的、垂直 的和45°角的平行线。画线时,要保持均匀的力度和手的运行速ห้องสมุดไป่ตู้。 第三步,提高对笔的控制能力。徒手用笔在纸上画长度10 cm以上的直线, 并连续画同样的平行线10次以上。 要领:铅笔削成锥形,先打点,然后手腕靠着纸面,沿图线方向移动,眼睛要注 意终点方向一笔画成。画短线,用手腕运笔;画长线,以手臂动作带动手腕 运笔。直线分水平线、竖线、斜线,需逐个练习,从练习中掌握画线的技巧。
典例 2 (2021年浙江7月学考)图中错标(含漏标)的尺寸共有( C )
A.1处
B.2处
C.3处
D.4处
解析 图中20应该标注在尺寸线的左侧;10应该标注为ϕ10;另外几何体的 宽没有标注尺寸。错标(含漏标)的尺寸共有3处。
变式训练 1.如图所示的零件的视图正确且符合尺寸标注基本要求的是( A )

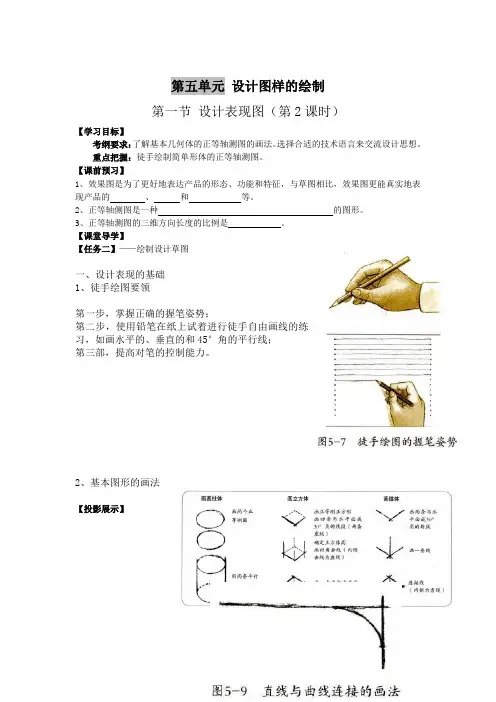

高中通用技术苏教版(2019)必修1教学案 设计表现图(第2课时
第五单元设计图样的绘制第一节设计表现图（第2课时）【学习目标】考纲要求：了解基本几何体的正等轴测图的画法。
选择合适的技术语言来交流设计思想。
重点把握：徒手绘制简单形体的正等轴测图。
【课前预习】1、效果图是为了更好地表达产品的形态、功能和特征，与草图相比，效果图更能真实地表现产品的、和等。
2、正等轴侧图是一种的图形。
3、正等轴测图的三维方向长度的比例是。
【课堂导学】【任务二】——绘制设计草图一、设计表现的基础1、徒手绘图要领第一步，掌握正确的握笔姿势；第二步，使用铅笔在纸上试着进行徒手自由画线的练习，如画水平的、垂直的和45°角的平行线；第三部，提高对笔的控制能力。
2、基本图形的画法【投影展示】3、直线与曲线的连接4、网格法徒手画【学生活动】在所给的网格纸上，徒手画一张木制靠背椅【教师评析】二、草图的分类草图也也叫方案草图或设计速写，它能迅速捕捉和记录设计者转瞬即逝的创作灵感，表达设计创意，是把设计构思转化为现实图形的有效手段之一。
根据所处设计阶段的不同，草图可分为构思草图和设计草图。
【投影展示】——构思草图与设计草图三、草图绘制的步骤【投影展示】绘制台灯步骤【典型示例】脚踩式垃圾桶是比较常见的日用品，如图所示，在踩下踏板后桶盖被顶起，放开踏板后，桶盖自动闭合。
分析其工作原理，画出垃圾桶原理图。
【课堂检测】1. 请用正等轴侧图绘制图中深色的连接件。
2. 请用正等轴侧图绘制图中卡扣连接件。
3. 如图，A 是圆柱，B 是垂直穿过A 的方柱，请用正等轴侧图绘制A 圆柱。
AB。
5.1 设计表现图 教学设计 高中通用技术苏教版(2019)必修《技术与设计1》
教学设计在台灯设计方案中你会用到什么语言呢？草图。
草图如何表达设计思想呢？1.通过让学生分析老师给出的两张草图区别，总结出构思草图和设计草图的含义及用途构思草图：是在设计过程中对设计想法的记录，主要用于和自己交流。
设计草图：是经过整理、选择修改和完善的草图，主要用于和他人进行交流。
2.立体图形与平面图形进行比较平面图形需要表达出物体长、宽两个维度的特征，立体图形需要表达长、宽、高三个维度特征介绍立体图表达的两种方式：透视图和轴测图。
其中，轴测图具备平行关系的特征：实物中平行的线条，在轴测图中相对应的线条也相互平行本节课呈现的设计草图采用轴测图呈现方式。
3.设计草图的绘制：3.1基本形体的绘制圆柱体、长方体、锥体的画图步骤学生练习3.2徒手画图要领用图片和视频的方式展示徒手绘基本要领，分为握笔姿势练习和徒手自由画线练习3.3网格法徒手画介绍网格法徒手画作图要领，与地面垂直的线垂直画（表达物体的高），与地面平行的线按网格上的斜线画（分别表达物体的长和宽）。
3.4收纳箱的设计过程①绘制一个长方体②设计成上面不封闭的箱子③设计成分成左右两格存放的箱子（不考虑壁厚）④请表达出此箱子的壁厚⑤给箱子添加两格手提孔，方便搬运小结：本节课了解了常用的几种技术语言，然后介绍了草图，分为构思草图和设计草图。
其中构思草图是在设计过程中对设计想法的记录，表达相对比较简化，主要用于和自己交流，设计草图更侧重于与他人进行交流，所以要表达的更清晰。
为了学会画设计草图，还介绍了立体图表达的注意事项，基本体的绘制方法，徒手绘图的基本要领以及网格法徒手绘图。
最后我们用网格法，展示了收纳箱的画图过程。
希望通过这节课的学习，同学们可以实现用清晰的图来表达设计构思、设计方案。
备注：教学设计应至少含教学目标、教学内容、教学过程等三个部分，如有其它内容，可自行补充增加。
苏教版高中通用技术必修1：一 设计表现图(1)
1.技术语言的种类和应用； 2.草图的绘制；
学生作业点评：
三、效果图的识读
透视效果图更能真实地 表现产品的式样、质地和空 间效果等。让人感觉更直观 明了，更利于了解产品的内 部结构和色彩效果。
通过产品效果图可以了解产品内部的结构
体 现 产画 品面 的所 空选 间择 体的 量视 关角 系能 。充
对于复杂的物体，可以根据其形状特点， 灵活运用叠加法、切割法、或是组合法等作图 方法进行绘制。
作业：
1、P119第2题
2、P119第3题
在正方体三个面分别绘制圆的正等轴测图。
Z
120°
120° O
X
120° Y
(a)
25
Z
O Y
X
(b)
25
Z
O Y
X
(c)
8
参照 P117使用切割法绘 制轴测图
圆的正等轴测图画法：
小结：
作正等轴测图的最基本的方法是坐标法。 对于切割法应认清切割前的主体形状，然
会确定切割位置。 叠加法首先应认清主体的基本形装，然后
明确在主体上叠加了哪些基本形体，以及相互 间位置关系。
组合法作图应先作叠加分析，然后再对形 体进行切割分析。
3、角尺A、B水平上移，利 用角尺A（30°）斜边从O 点引出X轴。 4、使用方法3作出Y轴。
5、擦除辅助线段；绘制箭 头；进行轴线标注。
正等轴测图绘制方法一
坐标法（例：作20×20×30立方体）
绘制步骤：
Z
1、作正等轴测轴，
根据形体尺寸在X轴
高
3长0
30
上画其长；在Y轴上
注意三画其角宽尺；在Z轴上画 的配合其高运。用
5-1-2绘制设计草图说课课件-高中通用技术苏教版必修《技术与设计1》
5.1 绘制设计草图
1
CONTENTS
目录
1 WORKREVIEW 教学分析
3
WORKHARVEST
教学过程
2 UNDERWORK 教学策略
4
FUTUREOUTLOOK
教学反思
2
01
教材分析 教材分析 教学分析
学情分析
3
教材分 析
1
让学生具备用绘制草图方式来表达设计构思并与
1.草图的类别 2.基本绘图要领 3.草图绘制的一般步骤
16
新课引入 | 新课学习 | 课堂总结 | 课后任务
作业布置
1. 继续完成台灯的构思草图，并加以完善形成设计草图。 2.思考一个问题，如果我们需要制作台灯，仅根据设计 草图能否完成，是否需要其他技术图样。 意图：让学生充分掌握草图画法，引导学生预习第二节 《常见的技术图样》
作用 他 人 进 行 技 术 交 流 。
2
地位
设计的表达和交流有它独特的语言，不同种类的 语言往往适用不同的场合，具有不同的功能，草
图则是最能直观快速的表达设计构思。所以说这
节课在整个技术设计中有着举足轻重的作用和不
可替代的地位。
4
学情分 析
学生特点
高 中 生 已 经 具 备 了 基 本 的图 形 绘制 能 力，这 为 设 计 草 图 绘 制 的 学 习 提 供 了 技 能 基 础 ，但 是 除 了 部 分 具 有 美 术 功 底 的 同 学 外 ，多 数 学 生 对 于 徒 手 绘 图 的 要 领 与 技 巧的掌握是不够的。
13
知识讲解与动手练 习
徒手绘图 要领
线条的画法是徒手绘 制草图的基础，所以 老师要向学生强调绘 制线条的要领，首先 是握笔姿势，然后告 诉学生如何运笔，在 此基础上让学生多练 习几次直线的画法。
5.1 设计表现图 课件 高中通用技术苏教版(2019)必修《技术与设计1》
通用技术·技术与设计1
• 1.在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时， 下列技术语言比较合适的是（ C ） A. 口头语言 B. 图标 C. 技术图样 D. 符号
解析：图样可以准确地表达机械、仪器、建筑物等的形状、结构和大小，适合呈现较复 杂产品的设计方案。
通用技术·技术与设计1
技术语言类型—其他类型
通用技术·技术与设计1
• 除了上述语言外，在技术活动过程中，人们通常还需要借助其他 技术语言对产品设计的情况进行说明、陈述、演绎和交流，如技
术符号、精度要求、必要的文字说明等。各种技术语言的灵活应
用构成了对设计的完美表达。随着计算机技术和网络技术的发展，
复习巩固
通用技术·技术与设计1
• 常用的构思方法：
• 形态分析法：把事物整体拆成几个功能部分，分别找出实现功能的方法 • 联想法：借助想象，把相关或相对的事物加以联结。 • 设问法：通过多角度提出问题，从问题中寻找思路 • 仿生法：模拟自然生物形态进行设计
5.1 设计表现图
教学目标与重难点
通用技术·技术与设计1
• 通俗直观是技术语言的又一特征。引用专业的术语或者符号会降 低非专业人士的理解程度，过于抽象的文字描述也不如直观的图 像、视频深入人心。
技术语言类型—口头语言
通用技术·技术与设计1
• 口头语言是最常见的交流方式。在设计过程中，人们需要不断地 与设计伙伴进行语言交流，在交换各自的设计想法、对设计方案
体图形的形式记录和描绘设计者头脑中的诸多想法。
草图的分类
通用技术·技术与设计1
苏教版高中通用技术必修一 第五单元设计图样的绘制知识点梳理+单元检测
第五单元设计图样的绘制一、【知识点梳理】1.设计表现图1．技术语言的种类及其应用技术语言是一种在技术活动中进行信息交流的特有的语言形式。
技术语言的分类有以下三种：简单的草图在历次的考试中都有要求。
一般采用轴测图来表达，我们应熟练掌握绘制平面正方形、长方形、圆和三维圆柱体、长方体、锥体等，这是画复杂图形的前提。
对于结构连接件的画法，要注重功能的实现，特别是高度可调、角度可调、可固定定位、可折叠和可拆卸等功能要求的实现。
3．简单的效果图效果图更能真实地表现产品的式样、材质和空间效果。
4.基本几何体的正等轴测图5．简单形体的尺寸标注尺寸标注的是形体的真实大小，形体真实大小与图样的大小及绘图的准确性无关。
图样上的尺寸，以毫米(mm)为单位时，不注写单位，否则必须注明。
(1)尺寸数字的基本要求(2)尺寸标注三要素示例：图c是常见的错误标注，图d是正确标注。
3．一般的机械加工图(1)定义：机械加工图是以三视图的形式来表达机械加工方法的一种技术图样。
(2)组成：三视图及其尺寸标注、必要的其他视图、标题和文字说明。
二. 单元检测题组1.关于技术语言，下列说法不正确的是( )A. 技术语言具有通俗易懂的特点，其中包含图样、图表、模型、符号、口头语言等方式B. 正等轴测图是一种可以表现物体三维结构特征的图形，可以表示最初的设计思想C. 标注尺寸时，尺寸线必须用细实线绘制，可以画在其它线的延长线上D. 机械加工图是以三视图的形式来表达机械加工的一种技术图样，是完成产品加工的主要依据2.设计和制作小组需要成员提供折叠板凳的初步方案，以供探讨和筛选。
下列技术语言最合适的是（）。
A. 表格B. 构思草图C.文字D. 设计草图3.下列不属于技术图样的是（）A. 校园效果图B. 建筑施工图C. 机械加工图D. 电子电路图4.如图所示是某形体的主视图、俯视图和左视图，正确的轴测图是( )A. B.C. D.5.如图所示是某一形体的轴测图，其正确的主视图是( )A. B.C. D.6. 图中多标的尺寸共有( )A．1处 B．2处C．3处 D．4处7. 图中多标的尺寸共有( )A．3处B．4处C．5处D．6处8. 通用技术课上﹐小明设计了如图所示的零件(厚度为5mm)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务一辨识技术语言
一、教学内容
1.了解技术语言的种类及其用法
2.用恰当的方式与他人交流设计想法和成果
二、学科核心素养要求
通过本节中技术语言学习、草图和轴测图的绘制、效果图的识读恰恰可以满足学生的这方面需求，与高中立体几何相联系，更有利于激发学习动机，提升个人综合能力。
三、教学重点、难点
1.了解技术语言的种类及其用法
四、教学准备
教学课件。
五、教学过程
1. 引入
同学们确确定了自己的设计方案之后，都迫不及待地开始分享交流。
但是在交流过程中，有的小组因为没有掌握绘图的要领，所展示的台灯效果图表达失真，不能让人一目了然地读懂其设计构思。
2. 新课
技术语言的种类
技术语言是一种在技术活动中进行信息交流的特有的语言形式。
技术活动的丰富性使得技术语言具有多样性。
马上行动：你在日常生活中接触过哪些设计语言？相互交流并完成右表
图样、图表、模型、符号
技术语言有不同的分类方法。
按照专业类型来分，有计算机程序语言、工程图样等;依据人的感觉类型的不同来分，有视觉语言、听觉语言和触觉语言等;依据人的视觉形式的不同来分，有图形符号语言、文字符号语言等。
技术语言的特征
言简意赅是技术语言的一-大特征，如技术产品的说明书就十分简明扼要。
通俗直观是技术语言的又一特征。
例如，在交通管理中，通过简明的交通标志能体现管理意图，促进交通的顺畅和安全。
又如，我们可以通过一份工程图样来了解一个产品的设计与制造的信息，而无须使用过多的文字叙述。
马上行动
1.分别用口头语言和书面语言来描述图5- 2所示的阿菜西水壶的特征，
2.结合事例，比较图形和文字在对产品表述上的共性与差异。
典型技术语言的应用
不同的技术语言往往适用于不同的应用范围，具有不同的功用。
口头语言
口头语言是最常见的交流方式。
在设计过程中，人们需要不断地与n计伙伴进行语言交流，在交换各自的设计想法、对设计方案进行评价时，口头语是种较好的交流语言。
技术图样
技术图样是采取某种规范形式将设计方案用图样的形式表达出来的。
种设计交流语言。
它的含义是丰富的，能够克服口头或文字表达的障碍，直接明T地进行技术表达和交流。
规范的制图使设计表达更具直观性、高效性、准确性和永久性。
在传统意义上，图样是为了准确地表达机械、仪器、建筑物等的形状、结构和大小，根据投影原理、标准或有关规定来表示技术对象并加以必要技术说明的图。
随着时代的不断发展，图样形式不断丰富，在呈现设计方案及对设计进行详细说明时，草图、效果图、三视图、正等轴测图、机械加工图、剖视图、装配图、电子线路图等都是常用的技术图样。
表格、文字和模型
表格、文字和模型也是很常见的设计交流语言。
在设计讨论过程中，我们经常会通过这些技术语言来表达我们的设计观点，通过表格的形式对各种设计方案进行比较，通过文字、模型等呈现设计的构思方案并激发灵感，这是表达设计思想的一种十分有效的手段。
随着信息技术的广泛应用，数字模型渲染、爆炸图逐渐成为重要的技术语言。
数字模型渲染图通过计算机辅助设计软件模拟真实产品。
这种具体、生动的呈现方式能够吸引人，使交流富于趣味性。
爆炸图则帮助人们说明产品组成部件及空间结构关系。
使用上述技术图样能够比较生动直观地呈现产国的设计效果，说明产品特征。
思维碰撞：手绘效果图、数字模型渲染图、爆炸图具备哪些共同特征?
除了上述语言外，在技术活动过程中，人们通常还需要借助其他技术语言对品设计的情况进行说明、陈述、演绎和交流，如技术符号、精度要求、必要的文字说明等。
各种技术语言的灵活应用构成了对设计的完美表达。
拓展阅读：室内设计的一-点透视
随着计算机技术和网络技术的发展，技术交流的方式、语言可以更为具体、生动地实现远程交流的需要，甚至可以创造身临其境的浸人感。
3. 实践练习
马上行动
在设计台灯的过程中可以运用哪些语言与同学进行交流?可以获取哪些有价值的信息?你会采用什么样的方式来呈现这些信息?
4. 拓展提升
六、教学总结
本节课的教学过程中，采用了大量生活中的案例，利用图片、教学案例等资源，全面调动学生兴趣，让学生在学中做、做中学，充分培养学生的创新精神与实践能力。
七、教学反思
本节课的案例均源自于生活，激发学生的学习兴趣。
但不同案例之间的关联性不强，如果能以一条线索整体展开分析，教学目标的达成度会更高。
