数字测量图在煤矿地质测量中的应用
数字测量图在煤矿地质测量中的应用
发表时间：2018-07-05T10:34:37.957Z 来源：《建筑学研究前沿》2018年第5期作者：包珂
[导读] 能够充分保证煤矿地质测量工作的精确性、标准性以及专业性程度，同时也使煤矿的相关测量工作成为了日常生产过程中的一个至关重要的环节。
中国平煤神马集团十三矿河南平顶山 467000
摘要：数字测量图是在计算机CAD等相关软件上，通过煤矿井内的有关测量人员，依靠井内的巷道导线点为节点，并应用导线为骨架，依照实际的测量数据信息，进行1：1的比例来绘制出井内巷道的实际测量图。
这个实测图是提供给各种煤矿工作人员使用的。
随着近几年来科学技的迅猛发展，手工绘图已经逐渐被电脑绘图所取代。
通过几年时间的不断发展壮大，这种技术已经取得了较好的应用效果，并且日益完善。
关键词：数字测量图；煤矿地质测量；安全
1 关于数字测量图的主要内容
数字测量图的主要内容包括以下几点：（1）测量标记。
主要是针对导线点以及测量导线点的标记。
（2）收尺标记。
主要是掘进巷道以及采煤工作面中旬和月底的收尺地点。
（3）巷道碎部硐室。
就是指掘进巷道及回采工作面工作中的每一种硐室，是一种硐室的名字。
（4）巷道特点。
主要包括巷道的名字、巷道的宽度、巷道坡度标记以及车场。
（5）地质标记。
主要有巷道岩性的改变位置、巷道内见煤处的具体位置以及断煤交线。
（6）边界标记。
主要有各种保护煤柱线、村庄的轮廓线以及相关的河流线等等。
上述的6方面内容通过测量人员的符号标注以及运用文字的形式逐个分层来绘制出实际测量图。
当中有些方面的内部是可以在采掘工作平面图纸中直接复制出来的，例如断煤交线、村庄的轮廓线以及煤柱线等等。
值得注意的是，有些线形是不能复制直接使用的，需要进行变化比例才可进行正常得使用。
2 关于数字测量图的多种优点
数字测量图是采用数字的形式将地形特征点进行一定程度的描述，其实质是一种全面解析的计算机制备图。
其工作原理是根据实际的测量数据进行数据的数字化编辑。
在整个过程中，是根据计算机软件进行加工和制作，能够对地质情况进行如实的反映。
数字化测图的优点也是很明显的体现出来。
2.1 准确性高
数字测量图是通过一定程度的仪器测量或是手工测量后，结合电子计算机软件对煤矿测量结果进行绘制成图。
数字测量图能够在一定程度上降低对原始测量数据的损失，能够进行准确、标准的测量。
而且测量仪器的技术水平不断在进步、发展，数字测量图的精度也越来越高，误差越来越小。
2.2 数字化特性明显
在数字测量图中可以方便快捷的传输，保存，处理各类数据信息。
因为“图纸”等特定含义的数字，文字，符号被存储在数字测量图中。
其另一显著特性是数字测量时，可以通过软件的方式在计算机上自动提取方位、面积、点位和两点距离等几何要素。
2.3 资料兼容性强
工程CAD，GIS等软件的自身特性使得其在使用过程中可以方便快捷的进行数字测量图的处理，还可进行局部更新，修测以及绘制，提取各自需要的专题图。
3 数字测量图在煤矿地质测量中的具体应用
3.1 数字测量图的数字化应用
首先，数字测量图可以实施分解以及合成手段，进行实际测量的工作人员可以进行动态性的修图以及填土相关工作，从而就避免了出现手工更新、记录以及修改等工作环节的问题出现，从而极大地提升了实际测量的工作效率。
在数据传送的过程中，可以充分地应用网络技术操作复制、传送有关图形信息以及达到资源共享的良好效果，这样也就进一步减少了各个部门之间进行测量工作以及数据信息分析的时间。
其次，数字测量图是存储在计算机系统中以供测量工作人员使用的工具，地质测量工作人员只需要进行简单的计算机操作就可以得到与此相关的数据信息资料，这样就方便了测量人员进行数据查询及更新，也极大地提升了测量工作的实际效率。
第三，数字测量图可以准确地反映出相关的导线点以及导线网的实际情况，这样就不需要测量工作人员进行实地的查询信息数据，大大地简化了相关的工作流程。
3.2 数字测量图在实际操作过程中的应用
首先，数字测量图可以保证相关测量工作人员随时进行了解掘进巷道以及工作面的工作进程。
在对各个时间节点进行进尺工作统计工作时，只需要根据数字测量图中的标注，在计算机上执行操作即可，根据数字测量直接测量出直巷进尺以及剩余的进尺，这样做一方面保证了实际工作中的直观性，另一方面也使得测量工作变得更加精准。
其次，针对巷道开门进行标定工作的时候，可以充分应用数字测量图，对巷道标定的几何参数进行直接的测量。
设计人员可以依据巷道的施工办法，事先把设计巷道直接标注在数字测量图上，这样做不但能够事先模拟出巷道的工作进展情况，针对设计工作是否存在较大的失误来进行系统的分析，同时也能够在测量图中直接查询出或者测量出标定的信息数据，这样就避免出现庞大的计算量以及人工计算时出现的误差情况。
第三，在实际煤矿作业过程中的计算以及贯通设计时，应用数字测量图可以直接获取相关的贯通测量几何参数。
在计算机CAD软件的测量图中若想获取点与点之间的实际距离及其方位，仅仅需要应用到它的捕捉功能即可，利用直线指令连接这两点，以此直接查询出直线的基本数据信息，进而获取该直线的方位、长度以及倾斜角度等有关数据。
3.3 数字测量图在其他煤矿工作环节中的利用
首先，相关地质人员可以应用数字测量图来进行煤层底板的等高线绘图，同时还可以查找有关的技术信息数据。
其次，相关的储备工作人员也可以充分利用数字测量图来进行回采工作面耗损量计算图的绘图工作。
再次，相关的描图工作人员可以充分利用数字测量图来进行参考，在此基础上进行后续的填图以及检查工作。
然后，相关的科研技术工作者以及设计工作者可以充分利用数字测量图来进行数据信
息的探讨以及技术设计等有关工作。
最后，相关采掘区队的工作人员可以充分利用数字测量图来进行查询已经完工的工作量，同时对后续的工作进行合理性的制定。
结语
在对实际的煤矿测量工作中，相关的测量工作人员务必要依据其煤矿生产的进展来进行具体的部署，即使是对测量数据信息的更新，因而数字测量图也要随着矿井的进展而及时更新。
针对测量图更新建立的基础，必须是测量工作人员进行的现场实地测量，因此，数字测量图的重大意义大大超越了其他纸质图纸所包含的信息数据内容。
应用计算机的CAD等相关软件实现对实地测量数据信息的整理、加工，进而绘制出数字测量图。
基于数字测量图所拥有的强大功能及优势，因而使其成为了实际煤矿测量工作的不可或缺的因素。
此外，煤矿企业在日常生产过程中的其他专业性问题也可以充分地对数字测量图加以利用，把数字测量图应用为具有关键意义的技术参数以及设计的出发点。
因此，我们可以从中看出，对于数字测量图的科学性运用，能够充分保证煤矿地质测量工作的精确性、标准性以及专业性程度，同时也使煤矿的相关测量工作成为了日常生产过程中的一个至关重要的环节。
参考文献
[1]陈俊杰，邹友峰. 矿山测量在煤矿中的重大作用以及发展趋势[J].中国煤矿业，2006（10）.
[2]程绪琦，罗旭池. AutoCAD2006中文版标准使用教程[M].北京：电子工业出版社，2005（11）.
[3]张国良主编. 矿山测量学[M].徐州：中国矿业大学出版社，2001.。
标准矿井地质测量中数字化测绘技术的应用
标准矿井地质测量中数字化测绘技术的应用摘要：随着我国改革的不断深化，煤炭行业也要走上可持续发展道路，而提高煤矿生产智能化水平也已经成为当务之急。
数字化测绘技术在煤矿测绘工作中发挥着越来越重要的作用，本文对于煤矿测绘中使用的数字化信息技术进行了简要介绍，之后对于数字化测绘技术的具体应用途径进行了分析。
关键词：煤矿;地质测量;数字化测绘;在煤矿测绘工作中，应用数字化测量技术可也以有效提高测绘效率和测绘质量，同时更加精确的测绘结果也可以给开采工作提供有效的指导。
传统的测绘工作不仅测绘效率低下，同时在测绘的过程中也容易受到外界因素的影响，而数字化测绘技术的应用则成为了新时代煤矿地质测绘工作中的创新途径。
1 数字化测量技术的定义和特点在煤矿地质测量中应用的数字化测量技术主要是指在测量过程中结合计算机、信息技术以及现代化的测绘技术进行综合应用，从而有效绘制地质图形。
数字化制图技术在应用中主要体现的特点有两点：首先该技术能够自动化处理信息和数据，通过终端团建进行数字测图，自动化处理采集到的图形，通过计算机等设备对采集到的图形进行识别、计算、连接以及自动化地调用符号，同时还能够精准地测试其中的出错率，在分析相关的信息之后，能够自动提取出测量位置的距离、具体坐标以及面积大小，一般能够准确测量300m内的地形高差，误差较小。
其次，该技术拥有十分丰富的图形信息，在测量过程中，能够将测量地点的位置、属性等信息进行全面分析和了解，同时将测点编码进行记录，连接不同的信息。
在绘图过程中，设计人员只要对相应的编码进行了解，就能够从图库中将对应的图形信息进行提取，从而不仅能够对测量的定位进行确定，同时还能够在与其他信息进行连接的过程中快速检索到相关的地形信息。
2 煤矿测绘中使用的数字化信息技术2.1全站仪全站仪设备也称为电子速测仪，其主要用过电子光学技术来完成测绘，功能覆盖角度测量和距离测量。
在应用全站仪设备来测量角度和距离的过程中，具备传统经纬仪、测距仪的测量功能，并且可以较为直观地得到测量数据，简化测绘步骤。

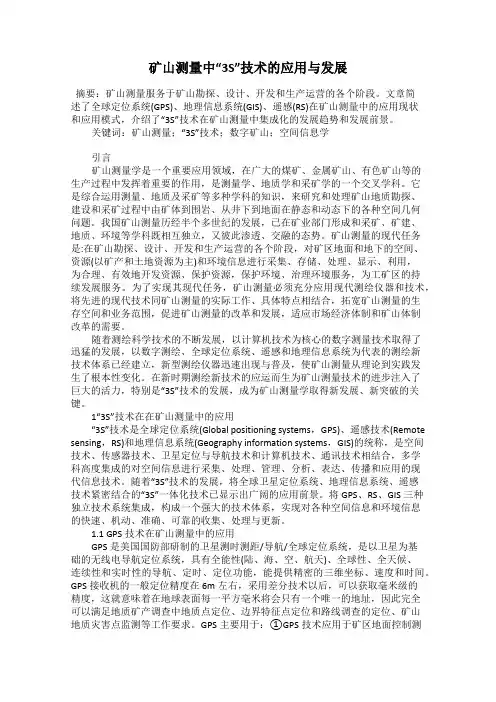

矿山测量中“3S”技术的应用与发展
矿山测量中“3S”技术的应用与发展摘要：矿山测量服务于矿山勘探、设计、开发和生产运营的各个阶段。
文章简述了全球定位系统(GPS)、地理信息系统(GIS)、遥感(RS)在矿山测量中的应用现状和应用模式，介绍了“3S”技术在矿山测量中集成化的发展趋势和发展前景。
关键词：矿山测量；“3S”技术；数字矿山；空间信息学引言矿山测量学是一个重要应用领域，在广大的煤矿、金属矿山、有色矿山等的生产过程中发挥着重要的作用，是测量学、地质学和采矿学的一个交叉学科。
它是综合运用测量、地质及采矿等多种学科的知识，来研究和处理矿山地质勘探、建设和采矿过程中由矿体到围岩、从井下到地面在静态和动态下的各种空间几何问题。
我国矿山测量历经半个多世纪的发展，已在矿业部门形成和采矿、矿建、地质、环境等学科既相互独立，又彼此渗透、交融的态势。
矿山测量的现代任务是:在矿山勘探、设计、开发和生产运营的各个阶段，对矿区地面和地下的空间、资源(以矿产和土地资源为主)和环境信息进行采集、存储、处理、显示、利用，为合理、有效地开发资源、保护资源，保护环境、治理环境服务，为工矿区的持续发展服务。
为了实现其现代任务，矿山测量必须充分应用现代测绘仪器和技术，将先进的现代技术同矿山测量的实际工作、具体特点相结合，拓宽矿山测量的生存空间和业务范围，促进矿山测量的改革和发展，适应市场经济体制和矿山体制改革的需要。
随着测绘科学技术的不断发展，以计算机技术为核心的数字测量技术取得了迅猛的发展，以数字测绘、全球定位系统、遥感和地理信息系统为代表的测绘新技术体系已经建立，新型测绘仪器迅速出现与普及，使矿山测量从理论到实践发生了根本性变化。
在新时期测绘新技术的应运而生为矿山测量技术的进步注入了巨大的活力，特别是“3S”技术的发展，成为矿山测量学取得新发展、新突破的关键。
1“3S”技术在在矿山测量中的应用“3S”技术是全球定位系统(Global positioning systems，GPS)、遥感技术(Remote sensing，RS)和地理信息系统(Geography information systems，GIS)的统称，是空间技术、传感器技术、卫星定位与导航技术和计算机技术、通讯技术相结合，多学科高度集成的对空间信息进行采集、处理、管理、分析、表达、传播和应用的现代信息技术。
数字地质调查系统(DGSS)应用(1介绍)
数字地质调查系统（DGSS）的应用——对数字地质调查系统的认识数字地质调查系统DGSS(Digital Geological Survey System)是贯穿整个地质矿产资源调查过程的软件。
随着数字地质调查系统完善和应用，已逐步成为国内地质调查领域的主流软件和工具，数字地质调查系统由四大子系统组成：一、数字地质填图系统RGMap：具有整合显示地理、地质、遥感等多源地学数据，GPS 导航与定位，电子罗盘测量，路线地质调查地质点、地质界线、点间分段路线地质（不定长的）数据描述，产状、素描、化石、照片、样品、地球化学数据、重砂、矿点检查等数据采集，路线信手剖面自动生成、实测地质剖面导线、分层、地质描述、素描、照片、采样、化石等野外数据采集功能。
二、探矿工程数据编录系统PEData：探槽、浅井、坑道、钻孔探矿工程野外数据采集与原始地质编录，并现场实时自动形成探槽、浅井、坑道、钻孔探矿工程图件等功能。
三、数字地质调查信息综合平台DGSInfo：提供全国大、中比例尺标准图幅接图表，剖面厚度自动计算，剖面图和柱状图自动绘制，等值线计算与制图，多元统计计算与成图，地球化学数据采集、处理与成图，第四系钻孔综合剖面图、地球物理物理数据处理与成图，PRB 空间数据定量评价，实际材料图编辑与属性继承操作，1/10万实际材料图投影到1/25万图幅（或1/2.5万到1/5万），编稿地质图编辑与地质图空间数据库建立，异常查证结果数据库、矿点检查结果数据库以及综合地质构造图层、含矿地质建造图层、控矿构造图层、矿产地图层、矿化信息及找矿标志图层、蚀变带信息、物、化、遥等综合异常图层、矿产预测远景区图层、找矿靶区图层、地质工作部署建议图层等内容的成矿规律与矿产预测图数据库的建立等功能，满足完成野外手图、实际材料图、编稿地质图及地质图空间数据库整个过程的要求，覆盖各种比例尺填图全过程。
另外提供了探矿工程数据综合、处理、制图过程：探槽、浅井、坑道、钻孔探矿工程数据、勘探线数据、采样分析数据录入与组织管理，自动生成坑道、探槽、钻孔、浅井工程图件的基本内容投影在矿区平面图上，自动输出坑道、探槽、钻孔、浅井工程编入数据采集表、素描图、矿区平面图，多模式多用途钻孔综合柱状图应用等相关功能。
ú
Ｅ Ｎ Ｅ Ｒ Ｇ Ｙ Ａ Ｎ Ｄ Ｅ Ｎ Ｅ Ｒ Ｇ Ｙ Ｃ Ｏ Ｎ Ｓ Ｅ Ｒ Ｖ Ａ Ｔ ｌ Ｏ Ｎ
ｉ ｊ ｌ与
稚
２ ０ １ ５年 ７月

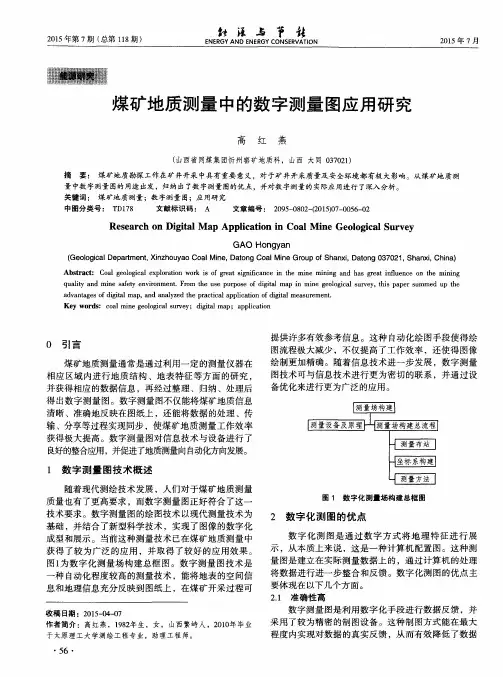

煤 矿 地 质 测 量 中的数 字 测量 图应 用 研 究
高 红 燕
（ 山西省 同煤集 团忻州窑矿地质科 ，山西 大同 ０ ３ ７ ０ ２ １ ）
ቤተ መጻሕፍቲ ባይዱ
Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ｏ ｎ Ｄｉ ｇ ｉ ｔ ａ ｌ Ｍａ ｐ Ａｐｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｉ ｎ Ｃｏ ａ ｌ Ｍｉ ｎｅ Ｇｅ ｏ ｌ ｏ ｇ ｉ ｃ ａ ｌ Ｓ ｕｒ ｖ ｅ ｙ
ＧＡ０ Ｈｏ ｎ ｇ ｙ ａ ｎ
（ Ｇｅ ｏ ｌ ｏ ｇ ｉ ｃ ａ ｌ Ｄ ｅ ｐ ａ ｒ ｔ ｍｅ ｎ ｔ ， Ｘ ｉ ｎ ｚ ｈ ｏ ｕ ｙ ａ ｏ Ｃ ｏ ａ ｌ Ｍｉ ｎ ｅ ， Ｄ ａ ｔ ｏ ｎ ｇ Ｃ ｏ ａ ｌ Ｍｉ ｎ ｅ Ｇｒ ｏ ｕ ｐ ｏ ｆ Ｓ ｈ ａ ｎ ｘ ｉ ， Ｄ ａ ｔ ｏ ｎ ｇ ０ ３ ７ ０ ２ １ ， Ｓ ｈ ａ ｎ ｘ ｉ ， Ｃｈ ｉ ｎ ａ ）
摘
要： 煤矿地质勘探 工作在 矿井开采 中具有 重要 意义 ，对 于矿 井开采质 量及 安全环境都有极 大影响。从煤矿地质 测
量 中数字测量 图的 用途 出发 ，归纳出 了数 字测量 图的优 点 ，并对数 字测量的 实际应用进行 了深入分析。 关键词 ： 煤矿地质测量 ；数 字测量 图；应用研 究 中图分类号 ： Ｔ Ｄ１ ７ ８ 文献标识码 ： Ａ 文章编号 ： ２ ０ ９ ５ — ０ ８ ０ ２ 一 （ ２ ０ １ ５ ） ０ ７ — ０ ０ ５ ６ — ０ ２
浅谈基于GIS的煤矿地质测量信息系统的应用
【 关ቤተ መጻሕፍቲ ባይዱ词 】 Ｇ Ｉ Ｓ 技 术 ；煤矿地 质测量 ；信 息系统 ；具体应 用
当今社会 ，以信 息技术 为核 心的知识经济时代 ，信息技术的飞 速发展 ，由于其广泛 的渗透性和 先进性 ，可 高效，和谐更好的与传 ３ 基于 Ｇｌ Ｓ的煤矿地质测量信息 系统 的应用 统产业对接 。网络和信 息己成 为数字 的基本 手段，他们在 企业中的 ３ ． １ Ｇ Ｉ Ｓ应 用 于矿 区开 采 的数 据 库 建 立 应用起着至 关重要 的作用 。由于种种 历史原因，我国煤炭矿山企业 Ｇ Ｉ Ｓ是空间数据 库发展的主体 它所管理的数据主要是二维或三 的信 息 基 础 设施 十 分落 后 ，在 粗 放 阶段 煤矿 管 理 ， 没 有 统 一 的 信 息 维的空间型地理数据 ，主要包括地理实体的具体空间位置、拓扑关 标准体系和共享机制 的矿 井生 产系统，导致在一个煤矿网络和信息 系 和属 性 。对 于 这些 数 据 的管 理 Ｇ Ｉ Ｓ是 按 照 图层 的方 式 来 进 行 的 ， 工 作 落 后 于 时代 。矿 区作 为 一 个 复 杂 的 地 理 系 统 ， 由于 其 地 形 变 化 这样的管理方 式对地理数据 的修改和提取非常方便 。 中，矿体 ，围岩 的影 响，结构和围岩压力和采矿活动， 以尽量减少 地理信息系统采用野外数字测 图、手工和扫描数字化 、遥感与 由采矿造成 的损 失， ’ 预测，评价的影响，本文将从一些技术方面阐 摄影测量等多种方式采集空间数据 。对于矿 区开采沉陷 的监测必须 述基 于 Ｇ Ｉ Ｓ的煤矿地质测量信 息系统 的应用 。 要用到矿区的测量数据、矿区的开采方法 、地质采矿条件 、地质构 １ 地 理 信 息 系 统 造等各方面的资料，这些基本上都是外业 的数字测 图和手工绘制 ， 地理信 息系统 （ Ｇ Ｉ Ｓ ）是一种存储 ，收集，管理 ，和对地球和地 对这些采集过来的数据进行有效地数据库管理 、更新 、维护 、进行 理 分 布 的地 表 空 间 信 息 系 统 数 据 描 述 分 析 。与 一 般 的信 息 系 统 不 同 快速的查询和检索 ，并且使用多种方式输 出所需 的地理 空问信 息， 的是，它收集的信息是基于地理空间分布特征反映 了地理实体 的结 以便于对矿 区的沉陷情况作进一步 的预测 。Ｇ Ｉ Ｓ 与面 向特定领 域的 构及 其动态 变化规律。从学科 的角度 ，Ｇ Ｉ Ｓ是地理地 图制 图学 的一 专业应用模型相结合 ，进行有关数据处理 、信息管理 、空间分 析、 个课题，测量和计算机科学的基础开始发展起来 的，具有独立 的学 反演预测 、决策支持等 已经成为一种需要 。 ’ 综合 多方面 的因素考虑 科体系；从功能上，Ｇ Ｉ Ｓ与空 间数据 的采集 ，存储 ，显示 ，编辑 ， 地理信息系统对于矿区开采沉陷数据库的建立是非常合适 的。 利用 Ｇ Ｉ Ｓ技术解决矿 区开采沉陷中 出现的 问题具有很大的优越 分析，处理，输 出和应 用功能。 煤矿地理信息系统 （ 煤矿 Ｇ Ｉ Ｓ ）是用来描述煤矿地质信 息，地 性 ：首先 Ｇ Ｉ Ｓ理论和技术方法是矿 区多层空间以及资源 环境等动态 下环境和设备的应用软件 。煤矿地理信 息系 统可 以有效地 建立矿 山 时空信 息的存储 、处 理、复合 、分 析与评价 的最好方 法。开采沉陷 空间数据库，实现矿 山的全景显示 ，动 态显示 ，真实，直观 ，准确 ， 所涉及 到的数据都是 具有 空间内涵 的数据 ，Ｇ Ｉ Ｓ 的最大特点就是管 清楚地表 明形成 ，骨折 ，矿体 与围岩形成 ，表达 的钻井 ，矿 （ 轴， 理处理具有空 间内涵 的数据 ，并且 Ｇ Ｉ Ｓ的数据库管理功能可 以对大 轴） ，道 路 ，沟 渠 ，采 空 区 ，采 空 区 ，采 工 作 面 表 达 形 式 ，配备 和 各 量的开采沉 陷数据进 行统 一的管理 ；其 次二维矿 图管理是 目前 Ｇ Ｉ Ｓ 种机械设备 ，操作空调 ， ． 表达矿井风流状况 、瓦斯浓度 、地应 力场 技术 非 常成 熟 的应 用 ，利 用 Ｇ Ｉ Ｓ的制 图功 能 可 以绘 制 出矿 区 开 采 沉 等现象 。 煤矿地理信 息系统可 以有 效地利用 现有 的数据对 未采 区和 陷监测所 需的各种可视化 图形 。而且 Ｇ Ｉ Ｓ的空 间查询和分析功能还 回采工作面深部及外 围战线 ，地质 构造，矿 体，矿床分带的变化及 可以对 开采 所引起的＿些 损害进行全方位动态监测并可 以确定损害 其他开采条件预测 。 的程度 ，在 采动过程 中随时根据监测所显示的 料对开采方案作 出 ２煤矿 安全生产 地理信息系统的概 念及体 系结构 适 当 的 调整 。 ２ ． １煤矿 安全生产地理信息系统 ３ ． ２ Ｇ Ｉ Ｓ应用于矿 区开采沉 陷预测 的可视化系统 地理信息系统 （ Ｇ Ｉ Ｓ ）是基于地理空间数据库，描述 ，存储 ，和 可视化 （ Ｖ ｉ ｓ ｕ ａ ｌ ｉ ｚ ａ ｔ ｉ ｏ ｎ ） 是 对 人脑 印象 构 造 一 种 方 针 ，目的 是便 空间信 息输 出分 析一个 交叉学科的理论和方法，它是地理模型分析 于人们理解现象、发现规律和传播知识 。由于可视化能迅速 、形象 方法 的使用 ，多种空间和动态的地理信息系统，及时提供地理研究 的表示空间地理信息 。传统开采沉陷的预测 的可视化方法工作 量大 和 决策服务 的计 算机 技术。 目前，煤矿安全生产地理信息系统 的开 并且复杂、预测的速度慢 、绘制 出来的 图形直观 效果较差而且精度 发 包括两 个方 面，一 是用计算 机语 言 （ Ｖ Ｂ，Ｖ Ｃ）与 其他组合 软件 低，但是利用 Ｇ Ｉ Ｓ进行开采沉陷的预测 的可视化 在传统 方法 的基础 （ Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ ） 拥有 自己的知识产权信息系统 ，二是基于地理信息系统 上大大提高 了预测的精度和预测的速度 。 的基础 上，利用图书馆的两倍的功能的发展 ，开发专用软件 ，地理 矿 区开采 引发的地表变形，可导致地表 的土层破坏 、平地积 水、 信 息系 统。而煤矿安全生产地理信息系统是地理信息技术和信 息的 地面裂缝 、周边 的山体滑坡和房屋倒塌等 现象 。利用 Ａ ｒ ｃ Ｇ Ｉ Ｓ中的 煤矿安全 生产相 结合 ，充分 发挥了 Ｇ Ｉ Ｓ的功能，实现共 享和煤矿 安 Ａ ｒ ｃ Ｓ ｃ ｅ ｎ ｅ 对地面沉 降预测数据进行模拟和三维动态显示 ，能够 很直 观 的得 出三维可视化 图形 ，也可 以进行 等值 线绘 制、任意的剖面图 全生产信 息资源 的应用，地 理信息系统在煤 矿中的具体应 用。 ２ ． ２ 基 本 体 系 结 构 制作 、任意 的点位变 形数据提取和 最大 变形方向等多种三维可视化 煤矿安全信息管理系统是基于 Ｉ ｎ ｔ ｅ ｒ ｎ ｅ ｔ ，是煤矿安全监察与当 随即应 用分析 ，可进 行矿 区开采沉 陷方 面的一系列灾害性的后果预 代先进的互联 网技术 需求相结合构造 。基础 架构 主要包括 ：文本数 测分析 。另外可基于 Ａ ｒ ｃ Ｇ Ｉ Ｓ的 ３ Ｄ扩展模块生成各种地表变形的三 据库 （ 包括新 闻，政策法规，学术论文 ，煤矿 安全监察类 ） ，图形数 维动态场景和三维动态实时可视化 ，并且可 以进行动态演示 。 （ 下转 第 ４ ９ ２页 ） 据库和网络 。 基于 Ｗ ｅ ｂ Ｇ Ｉ Ｓ技术的支持 ，集成 的地理空 间数据和跟踪井下安

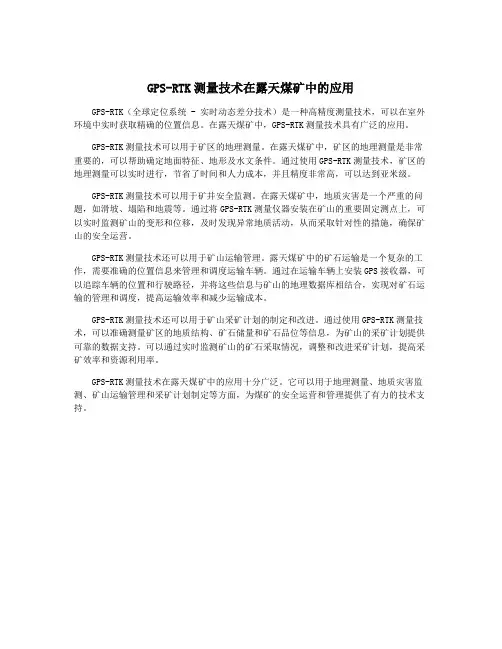

GPS-RTK测量技术在露天煤矿中的应用
