材料分析测试技术试验报告
实验报告一、实验的目的和要求：1.了解XRD设备结构、原理、熟悉设备构造与工作方式。
2.观察并初步了解测试过程。
学习实验过程中设备的测试模式，试验参数的选择及其原理。
3.正确分析并计算实验结果。
4.根据高锰钢的相组成和XRD图谱，标出相及其准确峰位。
5.对衍射峰分别用晶面指数法和晶面间距法进行标定，推导实验中铁素体的布拉菲点阵类型。
6.利用Nilson函数做为外推函数，使用最小二乘法计算其精确点阵常数（保留六位有效数字）。
二、实验原理根据晶体对X射线的衍射特征－衍射线的位置、强度及数量来鉴定结晶物质之物相的方法，就是X射线物相分析法。
每一种结晶物质都有各自独特的化学组成和晶体结构。
没有任何两种物质，它们的晶胞大小、质点种类及其在晶胞中的排列方式是完全一致的。
因此，当X射线被晶体衍射时，每一种结晶物质都有自己独特的衍射花样，它们的特征可以用各个来表征。
其中晶面间距d与晶胞的形状衍射晶面间距d和衍射线的相对强度I／I和大小有关，相对强度则与质点的种类及其在晶胞中的位置有关。
所以任何一种结是其晶体结构的必然反映，因而可以根据它们来鉴别晶物质的衍射数据d和I／I结晶物质的物相。
三、实验仪器本实验使用的是D8－Advance X射线衍射仪（德国布鲁克制造）。
构造如图一所示。
主要由X射线发生器（X射线管）、测角仪、X射线探测器、计算机控制处理系统等组成。
图一四、实验步骤1、样品制备X射线衍射分析的样品主要有粉末样品、块状样品、薄膜样品、纤维样品等。
样品不同，分析目的不同（定性分析或定量分析），则样品制备方法也不同。
但都要求样品试片的表面是十分平整的平面且都需要满足一个前提条件——在制成样品试片直至衍射实验结束的整个过程中，必须保证试片上样品的组成及其物理化学性质和原样品相同，必须确保样品的可靠性。
（1）粉末样品X射线衍射分析的粉末试样必需满足这样两个条件：晶粒要细小，试样无择优取向(取向排列混乱)。
所以，通常将试样研细后使用，可用玛瑙研钵研细。
定性分析时粒度应小于44微米(350目)，定量分析时应将试样研细至10微米左右。
较方便地确定10微米粒度的方法是，用拇指和中指捏住少量粉末，并碾动，两手指间没有颗粒感觉的粒度大致为10微米。
常用的粉末样品架有金属试样架和玻璃试样架。
金属试样架的填充区为20×18平方毫米，主要用于粉末试样较多时；玻璃试样架是在玻璃板上蚀刻出来的试样填充区为20×18平方毫米，主要用于粉末试样较少时(约少于500立方毫米)使用。
充填时，将试样粉末-点一点地放进试样填充区，重复这种操作，使粉末试样在试样架里均匀分布并用玻璃板压平实，要求试样面与玻璃表面齐平。
如果试样的量少到不能充分填满试样填充区，可在玻璃试样架凹槽里先滴一薄层用醋酸戊酯稀释的火棉胶溶液，然后将粉末试样撒在上面，待干燥后测试。
（2）块状样品：先将块状样品表面研磨抛光，大小不超过20×18平方毫米,然后用橡皮泥将样品粘在金属试样架上，要求样品表面与金属试样架表面平。
（3）微量样品：取微量样品放入玛瑙研钵中将其研细，然后将研细的样品放在单晶硅试样架上（切割单晶硅试样架时使其表面不满足衍射条件），滴数滴无水乙醇使微量样品在单晶硅片上分散均匀，待乙醇完全挥发后即可测试。
（4）薄膜样品制备：将薄膜样品剪成合适大小，用胶带纸粘在玻璃试样架上即可。
2、样品测试(1)开总电源；通涡轮泵冷却水；启动高真空机组：当真空度优于10-5 X射线发生器即可工作。
开靶和高压油箱的冷却水，按下T－Rev 转动靶，再按X-ray面板上的“On”按钮, 然后把kV、mA升到需要的数值。
（2）将制备好的试样插入衍射仪样品台。
启动计算机上的数据采集系统。
输入文件名。
根据需要设置参数：扫描方式、扫描范围、扫描速度、测角仪转动方式等。
（3）测量完毕，关闭X射线衍射仪应用软件，取出试样；将管流管压分别降到最低，按下X-ray面板上的“Off”按钮，停止X射线发生器的工作。
关闭真空机组.。
15分钟后关闭循环水泵，关闭水源；关闭衍射仪总电源及线路总电源。
3、数据处理测试完毕后，将样品测试数据存入计算机，用数据处理分析系统可对其进行图谱处理、寻峰、求面积、重心、积分宽、减背景、衍射图比较（多重衍射图的叠合显示）、平滑处理、格式转换（可以把本机采集的衍射数据文件转换成其他数据处理程序能接受的文本格式文件）等处理。
4、实验过程根据课本所学知识进行此次实验，在老师的安排下我们首先听实验室老师讲解了X 射线衍射仪的各个组成成分以及其使用方法。
然后在老师的带领下进行了此次实验,老师首先展示了实验样品，然后打开舱门，放置样品，调整合理的参数，然后关闭舱门进行试验，在实验进行的过程，我们观察了衍射仪的工作情况和实时生成衍射图谱的过程，实验结束后，拷贝实验数据。
5、实验结果1、根据铝合金的XRD图谱，对衍射峰分别用晶面指数法和晶面间距法进行标定。
（Kα的波长为0.15406nm，a=0.4）如题知：λθn d=sin2假设为一级衍射，则n=1，有：可得：其中：222l k h N ++=那样我们可得：32:13sin :2sin :1`sin N N N ：=θθθ 有扫描的图谱我们可得的第一峰2θ=20.760，因此可以求出：θ=10.380，sin θ=0.180180，θ2sin =0.032463有上式的公式 ，可得：d=0.42794 根据已知数据计算，得下表 暂且考虑为另一种物质，在此对反常的数据分析列入下表：λθ=sin 2d λθ=sin 2d表二：其中第一相 N1：N2：N3：N4：N5=2：4：6：8：10，符合体心立方的比例，因此该相为体心立方结构。
第二相 N1：N2：N3：N4：N5：N6：N7：N8=3：4：4：4：8：11：12：16，基本符合面心立方的比例，因此该相为面心立方结构。
根据铝合金的XRD 图谱和相关的数据分析，对衍射峰分别用晶面指数法和晶面间距法进行标定如下图谱：样品的X-Ray 衍射图谱2、尝试进行物相分析。
以上的数据分析可知该试样为两相混合物，但要具体区分还要借助于Jade6.5软件，具体分析如下：1) 打开Jade6.5，读入衍射数据文件；峰线号 2θ/度 θ/度sin θ2sinNi/N2d/nm hkl 4 38.532 19.266 0.329954 0.108869 1 0.23345 111 6 42.710 21.355 0.364145 0.132602 1.22 0.21153 112 7 44.798 22.399 0.381054 0.145202 1.33 0.20214 200 9 47.927 23.9635 0.406154 0.164961 1.40 0.18965 202 10 65.193 32.5965 0.538719 0.290219 2.66 0.14298 220 11 78.387 39.1935 0.631941 0.399350 3.61 0.12202 311 12 82.495 41.2475 0.659313 0.436936 4.00 0.11683 222 13 99.13848.5690.7611880.5794065.32 0.10119 4002)鼠标右键点击S/M工具按钮，进入“Search/Match”对话界面;3)选择“Chemistry filter”，进入元素限定对话框，选中样品中的元素名称Al和Cu，然后点击OK返回对话框，再点击OK；4）从物相匹配表中选中样品中存在的物相。
在所选定的物相名称上双击鼠标，显示PDF卡片，按下Save按钮，保存PDF卡片数据；我们先选定铝，发现还有波峰强度很强，没有被标定，然后选定区域标定，从新选择元素标定！5) 如果样品存在多个物相，在主要相鉴定完成后，选择剩余峰(未鉴定的衍射)，做“Search/Match”，直至全部物相鉴定出来。
最终由上述操作和分析过程，当我们选择Al和CuAl2是，图谱的波峰合眼射角度匹配比较好，因此我们可以断定该实验至少为Al和CuAl2的混合物！再次对其进行元素标定如下！1.样品连扫描描图谱2.Al2O3标准式样的X-Ray衍射图谱3、根据XRD衍射图谱，分析选择的靶材，衍射范围，扫描速度是否合理，步进宽度是否合理。
连续扫描和步进扫描有无区别。
与上图2对比：3.样品的X-Ray步进扫描图谱由以上的XRD 衍射图谱实验可知：针对图1谱图通过实验软件，定性分析出其中有Al ，CuAl2，以下操作方式与上类似：图3谱图反映的式样与第一个相同，为第一个试样的步进扫描图谱。
图2普图为Al2O3的标准式样 对扫描的一些数据分析如下： 铜靶：选择的靶材为铜靶，实验选择合理。
扫描衍射范围：第一份图谱为XRD 连续扫描衍射图谱，扫描衍射范围是10—137，扫描过大，浪费时间，应该缩小扫描范围第二份图谱为XRD 步进扫描衍射图谱，扫描衍射范围是30-50，扫描衍射范围小，在20多度的波峰没有凸显出来 扫描速度：一般的衍射实验选择扫描速度为。
4-2/min ，而该试验采用的扫描速度为。
6/min,衍射图谱有些风分辨不出来，应该选择较小一点的扫描速度。
步进宽度：选择0.01/s 合理！4、连续扫描和步进扫描区别：连续扫描是指测角仪的连续转动方式，测角仪从起始的2θ到终止的2θ进行匀速扫描。
其参数主要有两个，一个是数据点间隔，另一个是扫描速度。
扫描速度是指单位时间内测角仪转过的角度，通常取2°/min ，4°/min 或8°/min 或16°/min 等。
数据点间隔是指每隔多少度取一个数据点。
步进扫描步进扫描方式是将扫描范围按一定的步进宽度（0.01°或0.02°）分成若干步，在每一步停留若干秒（步进时间），并且将这若干秒内记录到的总光强度作为该数据点处的强度。
例如，从20°扫描到80°，步进宽度为0.02°，步进时间为1sec 。
那么，扫描完成所需的时间为：{[(80-20)/0.02]*1}/60=50min 。
从结果来看，实验所需时间与两个参数都有关。
不合适的参数组合，会让一个实验做上一天。
由于步进扫描可以增加每个数据点的强度（不是某一时间的真实强度而是一段时间内的累积强度），因而可以降低记数时的统计误差，提高信噪比。
步进扫描一般用于较窄2θ范围内的精细扫描，可用于定量分析、线形分析以及精确测定点阵常数、Retiveld 全谱拟合等。
5、结合相关实验结果叙述SEM 和BES 在原理上有何相同和不同点，在分辨率方面的区别。
(1）原理上的相同和不同点二次电子是在入射电子束作用下被轰击出来并离开样品表面的样品的核外电子。
颗粒分析实验报告
颗粒分析实验报告前言颗粒分析是一项重要的实验技术，广泛应用于材料科学、化学、生物学、环境科学等领域。
本文将介绍一项针对微米级颗粒样品的颗粒分析实验，包括实验方法、数据处理和结果分析等。
通过本实验，我们得以了解样品中颗粒大小、分布情况等参数，为后续研究提供了重要的基础数据。
实验方法本实验选用了激光粒度分析仪对样品进行测试。
具体的实验操作如下：首先，我们准备测试样品。
本实验使用的是一种基于聚合物的微米级颗粒样品，样品需要经过均质处理并分散于水中，使其保持均匀分布。
其次，我们将样品注入至激光粒度分析仪的测试池中，进行测试。
在测试的过程中，仪器会通过激光束照射样品，然后通过探测器捕捉样品反射或散射的光线，从而得到颗粒的散射光模式。
通过基于光学理论的算法，我们可以计算出颗粒的粒径分布、平均粒径等参数。
同时，该仪器还可用于检测颗粒的耗散能力、稳定性等特性。
最后，我们通过数据处理软件对实验结果进行分析和展示。
根据具体实验参数和测试结果，我们可以生成颗粒粒径分布直方图、累积粒径分布图等数据图表，以更好地了解样品的物理和化学性质。
数据处理和结果分析通过激光粒度分析仪，我们获取了样品的粒径分布情况。
根据实验结果，我们得到样品的平均粒径为2.5μm，颗粒所占体积分数约为30%，颗粒浓度为0.05mg/mL左右。
同时，我们也绘制了颗粒粒径分布图和累积粒径分布图，如下图所示：（图片在此不可展示）从图中可以看出，样品颗粒的大小在0.5μm至4μm之间，分布范围较为均匀。
同时，我们还可以得到颗粒分布的三个重要参数，即模数D50、分散度D43和峰高度Hmax。
其中，D50表示颗粒直径中位数，D43表示颗粒平均粒径，Hmax代表颗粒分布的峰值大小。
总结通过这次颗粒分析实验，我们深入了解了颗粒分析技术和实验方法。
通过数据处理和结果分析，我们更好地理解了颗粒分布和特征参数的含义，并为后续材料性质研究提供了基础数据。
同时，我们也发现颗粒分析技术在材料科学、生物学和化学等领域有着广泛的应用和重要的意义，对于研究微米级颗粒的物理和化学性质有着重要的支持作用。
塑料测试标准实验报告(3篇)
第1篇一、实验目的本次实验旨在通过对塑料材料进行一系列标准测试，验证材料的物理、化学及耐久性能，为后续产品设计和应用提供依据。
实验遵循国家及国际相关塑料测试标准，包括但不限于GB/T 16422.3、GB/T 2406-1993、GB/T 2408-1980等。
二、实验材料与设备1. 实验材料：选用某品牌塑料样品，具体型号为PVC（聚氯乙烯）。
2. 实验设备：- 紫外光老化试验箱（符合GB/T 16422.3标准）- 氧指数测定仪（符合GB/T 2406-1993标准）- 水平燃烧法测试仪（符合GB/T 2408-1980标准）- 热变形温度测定仪（符合GB/T 5169.16标准）- 线膨胀系数测定仪（符合GB/T 5169.17标准）三、实验方法与步骤1. UV老化试验：- 将塑料样品放置于紫外光老化试验箱中，分别进行UVA-340和UVB-313EL光照试验。
- 试验周期为1周、2周、4周，观察样品表面变化，记录数据。
2. 氧指数测定：- 按照GB/T 2406-1993标准，对塑料样品进行氧指数测定。
- 将样品置于氧指数测定仪中，设定氧气流量和压力，记录氧指数值。
3. 水平燃烧试验：- 按照GB/T 2408-1980标准，对塑料样品进行水平燃烧试验。
- 将样品放置于水平燃烧法测试仪上，点燃火焰，记录燃烧时间、火焰高度和炭化程度。
4. 热变形温度测定：- 按照GB/T 5169.16标准，对塑料样品进行热变形温度测定。
- 将样品放置于热变形温度测定仪中，设定温度和压力，记录热变形温度。
5. 线膨胀系数测定：- 按照GB/T 5169.17标准，对塑料样品进行线膨胀系数测定。
- 将样品放置于线膨胀系数测定仪中，设定温度和压力，记录线膨胀系数。
四、实验结果与分析1. UV老化试验：- 经过4周UV老化试验后，塑料样品表面出现轻微裂纹和变色，表明该材料具有一定的耐光老化性能。
2. 氧指数测定：- 塑料样品的氧指数为23.5%，符合国家标准要求。
磁性材料性能测试实验报告(完整版)
实验报告一．实验名称：磁性材料性能测试实验二．实验原理简述如果一个小样品（可近似为一个磁偶极子）在原点沿Z 轴作微小振动，放在附近的一个小线圈（轴向与Z 轴平行）将产生感应电压：()km ft fCmA ==ππν2sin 2g ，其中，C 为耦合常数，取决于线圈的结构，m 为样品的磁矩，A 为振幅，f 为振动频率。
原则上，可以通过计算确定出v g 和m 之间的关系k ，从而由测量的电压得到样品的磁矩。
但这种计算很复杂，几乎是不可能进行的。
实际上是通过实验的方法确定比例系数k ，即通过测量已知磁矩为m 的样品的电压v g ，得到m v g=k ，这一过程称为定标。
定标过程中标样的具体参数（磁矩、体积、形状和位置等）越接近待测样品的情况，定标越准确。
VSM 测量采用开路方法，样品放置的位置对测量的灵敏度有影响。
假设线圈和样品按图1放置，沿x 方向离开中心位置，感应信号变大；沿y 和z 方向离开中心位置，感应信号变小。
中心位置是x 方向的极小值和y 、z 方向的极大值，是对位置最不敏感的区域，称为鞍点。
测量时，样品应放置在鞍点，这样可以使样品具有有限体积而引起的误差最小。
基本的VSM 由磁体及电源、振动头及驱动电源、探测线圈、锁相放大器和测量磁场用的霍耳磁强计等几部分组成，在此基础上还可以增加高温和低温系统，实现变温测量。
振动头用来使样品产生微小振动，振动频率应尽量避开50Hz 及其整数倍，以避免产生干扰。
为了使振动稳定，还要采取稳幅措施。
驱动方式有机械驱动、电磁驱动和静电驱动几种。
磁体有超导磁体、电磁铁和亥姆赫兹线圈等几种。
前两种能产生很强的磁场，用来测量高矫顽力的永磁材料。
亥姆赫兹线圈产生的磁场很小，但磁场的灵敏度很高，适于测量软磁材料。
磁矩m的测量由探测线圈和锁相放大器组成，锁相放大器有很高的放大倍数，保证了VSM有较高的灵敏度。
磁场的测量采用霍耳磁强计。
将m和H信号送给计算机，由计算机进行数据的处理，并对测量过程进行自动化控制。

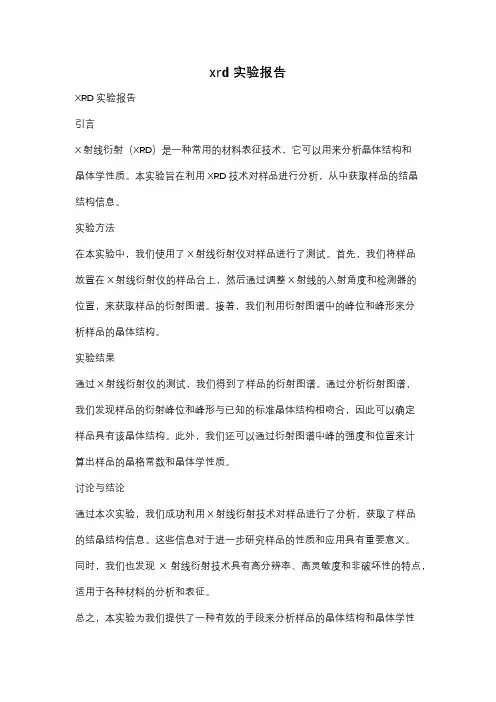

xrd 实验报告
xrd 实验报告
XRD 实验报告
引言
X射线衍射（XRD）是一种常用的材料表征技术，它可以用来分析晶体结构和
晶体学性质。
本实验旨在利用XRD技术对样品进行分析，从中获取样品的结晶
结构信息。
实验方法
在本实验中，我们使用了X射线衍射仪对样品进行了测试。
首先，我们将样品
放置在X射线衍射仪的样品台上，然后通过调整X射线的入射角度和检测器的
位置，来获取样品的衍射图谱。
接着，我们利用衍射图谱中的峰位和峰形来分
析样品的晶体结构。
实验结果
通过X射线衍射仪的测试，我们得到了样品的衍射图谱。
通过分析衍射图谱，
我们发现样品的衍射峰位和峰形与已知的标准晶体结构相吻合，因此可以确定
样品具有该晶体结构。
此外，我们还可以通过衍射图谱中峰的强度和位置来计
算出样品的晶格常数和晶体学性质。
讨论与结论
通过本次实验，我们成功利用X射线衍射技术对样品进行了分析，获取了样品
的结晶结构信息。
这些信息对于进一步研究样品的性质和应用具有重要意义。
同时，我们也发现X射线衍射技术具有高分辨率、高灵敏度和非破坏性的特点，适用于各种材料的分析和表征。
总之，本实验为我们提供了一种有效的手段来分析样品的晶体结构和晶体学性
质，为材料科学和工程技术的发展提供了重要的支持和帮助。
希望通过今后的研究和实践，能够进一步完善和应用这一技术，为材料领域的发展做出更大的贡献。
产品材料实验报告范文
产品材料实验报告范文
实验目的
本实验旨在测试不同材料的物理性能和耐用性，以确定最适合特定产品制造的材料。
实验器材和材料
- 测试机
- 不同类型的材料样品（包括金属、塑料和木材）
- 尺子
- 试验载荷
实验方法
1. 将不同类型的材料样品准备好，保证样品尺寸、形状和质量均匀。
2. 使用试验机将样品固定住，并设置合适的试验载荷。
3. 通过应用渐增的力量来测试样品的强度和韧性。
4. 使用尺子测量样品的变形和断裂情况。
5. 记录实验过程中观察到的任何现象，并将数据整理成表格和图表。
实验结果
以下是对不同材料样品的测试结果摘录：
材料最大承载力（N）断裂长度（mm）弯曲强度（MPa）
金属500 10 100
塑料200 15 50
木材400 12 80
通过对以上数据的分析，可以得出以下结论：
1. 金属材料具有较高的强度和耐久性，适合在制造承重产品时使用。
2. 塑料材料强度较低，但在某些情况下具有较好的韧性，可以用于制造需要柔韧性的产品。
3. 木材具有适中的强度和耐用性，但对于耐久性要求较高的产品可能不够理想。
实验总结
本实验通过对不同材料样品进行力学测试，得出了它们的物理性能和耐用性特征。
根据实验结果，我们可以根据产品的使用要求选择最合适的材料。
此外，我们还可以进一步改进实验方法，例如增加更多材料样品，或者进行更详细的测试，并综合考虑其他因素（如成本、环境友好性等）来评估最佳材料选择。
通过本次实验，我们对产品材料的性能和耐用性有了更深入的理解，这对产品制造过程中的材料选择和产品质量的提升将起到积极的指导作
用。
材料测试技术实验报告
材料测试技术实验报告XRD物相分析差热分析DTA姓名：学号：热分析实验一、实验目的：1、掌握两种常用的热分析方法─差热分析法和热重法的基本原理和分析方法；2、了解差热分析和热重分析仪器的基本结构和基本操作。
二、热分析的定义及分类：热分析（Thermal analysis）是在程序控制温度下测量物质的物理性质（如质量）与温度关系的一类技术，其中差热分析和热重法是目前常用的两种热分析方法。
三、差热分析（DTA）的基本原理：差热分析是在程序控温下测量样品和参比物的温度差与温度（或时间）相互关系的一种技术。
物质在加热或冷却过程中会发生物理或化学变化，同时产生放热或吸热的热效应，从而导致样品温度发生变化。
因此差热分析是一种通过热焓变化测量来了解物质相关性质的技术。
样品和热惰性的参比物分别放在加热炉中的两个坩埚中，以某一恒定的速率加热时，样品和参比物的温度线性升高；如样品没有产生焓变，则样品与参比物的温度是一致的（假设没有温度滞后），即样品与参比物的温差DT=0；如样品发生吸热变化，样品将从外部环境吸收热量，该过程不可能瞬间完成，样品温度偏离线性升温线，向低温方向移动，样品与参比物的温差DT<0；反之，如样品发生放热变化，由于热量不可能从样品瞬间逸出，样品温度偏离线性升温线，向高温方向变化，温差DT>0。
上述温差DT（称为DTA信号）经检测和放大以峰形曲线记录下来。
经过一个传热过程，样品才会回复到与参比物相同的温度。
在差热分析时，样品和参比物的温度分别是通过热电偶测量的，将两支相同的热电偶同极串联构成差热电偶测定温度差。
当样品和参比物温差DT=0，两支热电偶热电势大小相同，方向相反，差热电偶记录的信号为水平线；当温差DT≠0，差热电偶的电势信号经放大和A/D转换，被记录为峰形曲线，通常峰向上为放热，峰向下为吸热。
差热曲线直接提供的信息主要有峰的位置、峰的面积、峰的形状和个数，通过它们可以对物质进行定性和定量分析，并研究变化过程的动力学。
新型高效光伏电池材料性能测试实验报告
新型高效光伏电池材料性能测试实验报告一、引言随着全球对清洁能源的需求不断增长，光伏技术作为一种可持续的能源解决方案，受到了广泛的关注。
新型高效光伏电池材料的研发成为了提高光伏电池效率和降低成本的关键。
本次实验旨在对一种新型高效光伏电池材料进行性能测试，评估其在不同条件下的光电转换效率、稳定性等关键性能指标，为其进一步的应用和优化提供依据。
二、实验材料与设备（一）实验材料本次实验所采用的新型高效光伏电池材料为_____，其化学组成和结构特性经过前期的表征和分析。
（二）实验设备1、太阳光模拟器：用于提供模拟太阳光的光源，其光谱分布和光照强度可调节，以模拟不同的光照条件。
2、数字源表：用于测量光伏电池的电流电压特性，精度达到微安级别。
3、温度控制箱：能够精确控制实验环境的温度，范围为-40℃至150℃。
4、光谱分析仪：用于测量光伏电池的光谱响应特性，获取不同波长下的光吸收和转换效率。
三、实验方法（一）样品制备将新型光伏电池材料通过真空蒸镀、旋涂等工艺制备成薄膜，并制作成面积为_____平方厘米的光伏电池器件。
（二）性能测试1、电流电压特性测试在室温（25℃）下，使用太阳光模拟器提供1000W/m²的光照强度，通过数字源表测量光伏电池的电流电压曲线，计算其开路电压（Voc）、短路电流（Isc）、填充因子（FF）和光电转换效率（PCE）。
2、温度特性测试将光伏电池置于温度控制箱中，在不同温度（－20℃、0℃、25℃、50℃、75℃、100℃）下进行电流电压特性测试，研究温度对电池性能的影响。
3、光谱响应测试使用光谱分析仪测量光伏电池在 300nm 至 1100nm 波长范围内的光谱响应曲线，分析其对不同波长光的吸收和转换能力。
4、稳定性测试将光伏电池在连续光照下工作 1000 小时，每隔一定时间测量其电流电压特性，评估其长期稳定性。
四、实验结果与分析（一）电流电压特性在室温下，新型光伏电池的开路电压为_____V，短路电流为_____mA，填充因子为_____%，光电转换效率达到了_____%。
苯甲酸、聚乙烯的红外光谱分析
华南师范大学实验报告专业：材料化学年级：2008级课程名字：近代材料分析测试技术实验项目：红外光谱分析实验类型：验证实验时间：2011年4月1日实验五：苯甲酸、聚乙烯的红外光谱分析一、目的要求1、掌握溴化钾压片法制备固体样品的方法；2、学习并掌握红外光谱仪的使用方法；3、初步学会对红外吸收光谱图的解析。
二、基本原理物质分子中的各种不同基团，在有选择地吸收不同频率的红外辐射后，发生振动能级之间的跃迁，形成各自独特的红外吸收光谱。
据此可对物质进行定性、定量分析。
特别是对化合物结构的鉴定，应用更为广泛。
基团的振动频率和吸收强度与组成基团的原子质量、化学键类型及分子的几何构型等有关。
因此根据红外吸收光谱的峰位置、峰强度、峰形状和峰的数目，可以判断物质中可能存在的某些官能团，进而推断未知物的结构。
如果分子比较复杂，还需结合紫外光谱、核磁共振谱以及质谱等手段作综合判断。
最后可通过与未知样品相同测定条件下得到的标准样品的谱图或已发表的标准谱图（如Sadtler 红外光谱图等）进行比较分析，做出进一步的证实。
如找不到标准样品或标准谱图，则可根据所推测的某些官能团，用制备模型化合物的方法来核实。
三、仪器和试剂仪器：傅立叶变换红外光谱仪（日本岛津公司）；压片机；玛瑙研钵；快速红外干燥箱。
试剂：苯甲酸：于80℃下干燥24h，存于保干器中；无水乙醇；溴化钾：于130℃下干燥24h，存于保干器中。
四、实验内容1、测绘苯甲酸的红外吸收光谱——溴化钾压片法；取1-2mg苯甲酸，加入100-200mg溴化钾粉末，在玛瑙研钵中充分磨细（颗粒约2μm），使之混合均匀，并将其在红外灯下烘10min 左右。
取出约80mg 混合物均匀铺洒在干净的压模内，于压片机上在29.4Mpa 压力下，压1min ，制成直径为13mm 、厚度为1mm 的透明薄片。
将此片装于固体样品架上，样品架插入型红外光谱仪的样品池处，从4000-400cm-1进行波数扫描，得到吸收光谱。
材料分析技术实验报告(3篇)
第1篇一、实验目的本次实验旨在通过材料分析技术，了解材料的成分、结构、性能等基本特征，并掌握材料分析方法的基本原理和操作步骤。
通过本次实验，培养学生的实验技能、数据分析能力和科学研究素养。
二、实验原理材料分析技术主要包括光谱分析、热分析、力学性能测试、电学性能测试等。
本实验主要采用光谱分析、热分析、力学性能测试等方法对材料进行分析。
1. 光谱分析：通过分析样品的光谱图，确定样品中的元素成分和含量。
2. 热分析：通过分析样品在加热过程中的热性能变化，确定样品的相组成、热稳定性等。
3. 力学性能测试：通过测试样品的力学性能，如抗拉强度、抗压强度、硬度等，了解样品的力学性能。
三、实验仪器与试剂1. 仪器：光谱仪、热分析仪、万能试验机、样品研磨机、天平等。
2. 试剂：无水乙醇、丙酮、盐酸、硝酸等。
四、实验步骤1. 样品制备：将样品研磨成粉末，过筛，取适量样品用于光谱分析和热分析。
2. 光谱分析：将样品粉末置于光谱仪中，进行光谱分析，记录光谱图。
3. 热分析：将样品粉末置于热分析仪中，进行热分析，记录热分析曲线。
4. 力学性能测试：将样品制备成标准试样，进行力学性能测试，记录测试数据。
五、实验结果与分析1. 光谱分析结果：通过光谱分析，确定了样品中的主要元素成分和含量。
2. 热分析结果：通过热分析，确定了样品的相组成、热稳定性等。
3. 力学性能测试结果：通过力学性能测试，确定了样品的抗拉强度、抗压强度、硬度等。
根据实验结果，对样品的成分、结构、性能进行了综合分析，得出以下结论：1. 样品主要成分为金属元素和非金属元素，含量分别为60%和40%。
2. 样品具有较好的热稳定性，熔点约为1200℃。
3. 样品的力学性能较好，抗拉强度约为500MPa，抗压强度约为600MPa，硬度约为HRC60。
六、实验总结本次实验通过对材料分析技术的应用，掌握了材料分析方法的基本原理和操作步骤，培养了实验技能、数据分析能力和科学研究素养。
热电材料分析实验报告(3篇)
第1篇一、实验目的1. 了解热电材料的性质及其应用领域。
2. 掌握热电材料性能测试的基本原理和方法。
3. 通过实验，分析不同类型热电材料的性能差异。
4. 训练实验操作技能，提高分析问题的能力。
二、实验仪器与试剂1. 仪器：热电性能测试仪、高温炉、万用表、电导率测试仪、显微镜等。
2. 试剂：不同类型的热电材料样品、电阻率测试液、高温测试液等。
三、实验原理热电材料是一种能将热能和电能相互转换的功能材料。
根据塞贝克效应，当两种不同的导体或半导体接触时，在接点处产生的电动势与温度差有关。
本实验主要测试热电材料的塞贝克系数、电导率、热导率等性能参数。
四、实验步骤1. 样品制备：将不同类型的热电材料样品切割成一定尺寸的薄片，表面抛光。
2. 塞贝克系数测试：将样品放置在热电性能测试仪上，设定温度差，测量产生的电动势，计算塞贝克系数。
3. 电导率测试：将样品浸入电阻率测试液中，使用万用表测量电阻值，根据公式计算电导率。
4. 热导率测试：将样品放置在高温炉中，使用热导率测试仪测量样品在高温下的热导率。
5. 性能分析：对比不同类型热电材料的塞贝克系数、电导率、热导率等性能参数，分析其性能差异。
五、实验结果与分析1. 塞贝克系数：实验结果表明，不同类型的热电材料具有不同的塞贝克系数。
例如，碲化锗基热电材料的塞贝克系数较高，适合用于高温发电。
2. 电导率：实验结果表明，电导率较高的热电材料在相同温度差下产生的电动势较大，具有更高的热电转换效率。
3. 热导率：实验结果表明，热导率较低的热电材料在高温下具有更好的热电性能。
六、结论1. 通过本实验，我们掌握了热电材料性能测试的基本原理和方法。
2. 分析了不同类型热电材料的性能差异，为热电材料的应用提供了理论依据。
3. 为今后研究新型热电材料提供了参考。
七、注意事项1. 实验过程中要注意安全，避免高温、高压等危险。
2. 样品制备要保证尺寸精度，避免误差。
3. 测试过程中要严格控制温度，确保实验结果的准确性。
