半导体物理分章答案第四章
半导体物理与器件第四课后习题答案3.doc
Chapter 33.1If o a were to increase, the bandgap energy would decrease and the material would begin to behave less like a semiconductor and more like a metal. If o a were to decrease, the bandgap energy would increase and thematerial would begin to behave more like an insulator._______________________________________ 3.2Schrodinger's wave equation is:()()()t x x V xt x m ,,2222ψ⋅+∂ψ∂- ()tt x j ∂ψ∂=, Assume the solution is of the form:()()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-=ψt E kx j x u t x exp , Region I: ()0=x V . Substituting theassumed solution into the wave equation, we obtain:()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-⎩⎨⎧∂∂-t E kx j x jku x m exp 22 ()⎪⎭⎪⎬⎫⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-∂∂+t E kx j x x u exp ()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-⋅⎪⎭⎫ ⎝⎛-=t E kx j x u jE j exp which becomes()()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-⎩⎨⎧-t E kx j x u jk m exp 222 ()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-∂∂+t E kx j x x u jkexp 2 ()⎪⎭⎪⎬⎫⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-∂∂+t E kx j x x u exp 22 ()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-+=t E kx j x Eu exp This equation may be written as()()()()0222222=+∂∂+∂∂+-x u mE x x u x x u jk x u kSetting ()()x u x u 1= for region I, the equation becomes:()()()()021221212=--+x u k dx x du jk dxx u d α where222mE=αIn Region II, ()O V x V =. Assume the same form of the solution:()()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-=ψt E kx j x u t x exp , Substituting into Schrodinger's wave equation, we find:()()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-⎩⎨⎧-t E kx j x u jk m exp 222 ()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-∂∂+t E kx j x x u jkexp 2 ()⎪⎭⎪⎬⎫⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-∂∂+t E kx j x x u exp 22 ()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-+t E kx j x u V O exp ()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-=t E kx j x Eu exp This equation can be written as:()()()2222x x u x x u jk x u k ∂∂+∂∂+- ()()02222=+-x u mEx u mV OSetting ()()x u x u 2= for region II, this equation becomes()()dx x du jk dxx u d 22222+ ()022222=⎪⎪⎭⎫ ⎝⎛+--x u mV k O α where again222mE=α_______________________________________3.3We have()()()()021221212=--+x u k dx x du jk dxx u d α Assume the solution is of the form: ()()[]x k j A x u -=αexp 1()[]x k j B +-+αexp The first derivative is()()()[]x k j A k j dxx du --=ααexp 1 ()()[]x k j B k j +-+-ααexp and the second derivative becomes()()[]()[]x k j A k j dxx u d --=ααexp 2212 ()[]()[]x k j B k j +-++ααexp 2Substituting these equations into the differential equation, we find()()[]x k j A k ---ααexp 2()()[]x k j B k +-+-ααexp 2(){()[]x k j A k j jk --+ααexp 2()()[]}x k j B k j +-+-ααexp ()()[]{x k j A k ---ααexp 22 ()[]}0exp =+-+x k j B α Combining terms, we obtain()()()[]222222αααα----+--k k k k k ()[]x k j A -⨯αexp()()()[]222222αααα--++++-+k k k k k ()[]0exp =+-⨯x k j B α We find that 00=For the differential equation in ()x u 2 and the proposed solution, the procedure is exactly the same as above._______________________________________ 3.4We have the solutions ()()[]x k j A x u -=αexp 1()[]x k j B +-+αexp for a x <<0 and()()[]x k j C x u -=βexp 2()[]x k j D +-+βexp for 0<<-x b .The first boundary condition is ()()0021u u =which yields0=--+D C B AThe second boundary condition is201===x x dx dudx du which yields()()()C k B k A k --+--βαα()0=++D k β The third boundary condition is ()()b u a u -=21 which yields()[]()[]a k j B a k j A +-+-ααexp exp ()()[]b k j C --=βexp()()[]b k j D -+-+βexp and can be written as()[]()[]a k j B a k j A +-+-ααexp exp ()[]b k j C ---βexp()[]0exp =+-b k j D β The fourth boundary condition isbx a x dx dudx du -===21 which yields()()[]a k j A k j --ααexp()()[]a k j B k j +-+-ααexp ()()()[]b k j C k j ---=ββexp()()()[]b k j D k j -+-+-ββexp and can be written as ()()[]a k j A k --ααexp()()[]a k j B k +-+-ααexp()()[]b k j C k ----ββexp()()[]0exp =+++b k j D k ββ_______________________________________ 3.5(b) (i) First point: πα=aSecond point: By trial and error, πα729.1=a (ii) First point: πα2=aSecond point: By trial and error, πα617.2=a_______________________________________3.6(b) (i) First point: πα=aSecond point: By trial and error, πα515.1=a (ii) First point: πα2=aSecond point: By trial and error, πα375.2=a_______________________________________ 3.7ka a aaP cos cos sin =+'αααLet y ka =, x a =α Theny x x xP cos cos sin =+'Consider dy dof this function.()[]{}y x x x P dyd sin cos sin 1-=+⋅'- We find()()()⎭⎬⎫⎩⎨⎧⋅+⋅-'--dy dx x x dy dx x x P cos sin 112y dydxx sin sin -=- Theny x x x x x P dy dx sin sin cos sin 12-=⎭⎬⎫⎩⎨⎧-⎥⎦⎤⎢⎣⎡+-'For πn ka y ==, ...,2,1,0=n 0sin =⇒y So that, in general,()()dk d ka d a d dy dxαα===0 And22 mE=αSodk dEm mE dk d ⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=-22/122221 α This implies thatdk dE dk d ==0α for an k π= _______________________________________ 3.8(a) πα=a 1π=⋅a E m o 212()()()()2103123422221102.41011.9210054.12---⨯⨯⨯==ππa m E o19104114.3-⨯=J From Problem 3.5 πα729.12=aπ729.1222=⋅a E m o()()()()2103123422102.41011.9210054.1729.1---⨯⨯⨯=πE18100198.1-⨯=J 12E E E -=∆1918104114.3100198.1--⨯-⨯= 19107868.6-⨯=Jor 24.4106.1107868.61919=⨯⨯=∆--E eV(b) πα23=aπ2223=⋅a E m o()()()()2103123423102.41011.9210054.12---⨯⨯⨯=πE18103646.1-⨯=J From Problem 3.5, πα617.24=aπ617.2224=⋅a E m o()()()()2103123424102.41011.9210054.1617.2---⨯⨯⨯=πE18103364.2-⨯=J 34E E E -=∆1818103646.1103364.2--⨯-⨯= 1910718.9-⨯=Jor 07.6106.110718.91919=⨯⨯=∆--E eV_______________________________________3.9(a) At π=ka , πα=a 1π=⋅a E m o 212()()()()2103123421102.41011.9210054.1---⨯⨯⨯=πE19104114.3-⨯=JAt 0=ka , By trial and error, πα859.0=a o ()()()()210312342102.41011.9210054.1859.0---⨯⨯⨯=πoE19105172.2-⨯=J o E E E -=∆11919105172.2104114.3--⨯-⨯= 2010942.8-⨯=Jor 559.0106.110942.81920=⨯⨯=∆--E eV (b) At π2=ka , πα23=aπ2223=⋅a E m o()()()()2103123423102.41011.9210054.12---⨯⨯⨯=πE18103646.1-⨯=JAt π=ka . From Problem 3.5, πα729.12=aπ729.1222=⋅a E m o()()()()2103123422102.41011.9210054.1729.1---⨯⨯⨯=πE18100198.1-⨯=J23E E E -=∆1818100198.1103646.1--⨯-⨯= 19104474.3-⨯=Jor 15.2106.1104474.31919=⨯⨯=∆--E eV_______________________________________3.10(a) πα=a 1π=⋅a E m o 212()()()()2103123421102.41011.9210054.1---⨯⨯⨯=πE19104114.3-⨯=JFrom Problem 3.6, πα515.12=aπ515.1222=⋅a E m o()()()()2103123422102.41011.9210054.1515.1---⨯⨯⨯=πE1910830.7-⨯=J 12E E E -=∆1919104114.310830.7--⨯-⨯= 19104186.4-⨯=Jor 76.2106.1104186.41919=⨯⨯=∆--E eV (b) πα23=aπ2223=⋅a E m o()()()()2103123423102.41011.9210054.12---⨯⨯⨯=πE18103646.1-⨯=JFrom Problem 3.6, πα375.24=aπ375.2224=⋅a E m o()()()()2103123424102.41011.9210054.1375.2---⨯⨯⨯=πE18109242.1-⨯=J 34E E E -=∆1818103646.1109242.1--⨯-⨯= 1910597.5-⨯=Jor 50.3106.110597.51919=⨯⨯=∆--E eV_____________________________________3.11(a) At π=ka , πα=a 1π=⋅a E m o 212()()()()2103123421102.41011.9210054.1---⨯⨯⨯=πE19104114.3-⨯=JAt 0=ka , By trial and error, πα727.0=a oπ727.022=⋅a E m o o()()()()210312342102.41011.9210054.1727.0---⨯⨯⨯=πo E19108030.1-⨯=Jo E E E -=∆11919108030.1104114.3--⨯-⨯= 19106084.1-⨯=Jor 005.1106.1106084.11919=⨯⨯=∆--E eV (b) At π2=ka , πα23=aπ2223=⋅a E m o()()()()2103123423102.41011.9210054.12---⨯⨯⨯=πE18103646.1-⨯=JAt π=ka , From Problem 3.6,πα515.12=aπ515.1222=⋅a E m o()()()()2103423422102.41011.9210054.1515.1---⨯⨯⨯=πE1910830.7-⨯=J23E E E -=∆191810830.7103646.1--⨯-⨯= 1910816.5-⨯=Jor 635.3106.110816.51919=⨯⨯=∆--E eV_______________________________________3.12For 100=T K, ()()⇒+⨯-=-1006361001073.4170.124gE164.1=g E eV200=T K, 147.1=g E eV 300=T K, 125.1=g E eV 400=T K, 097.1=g E eV 500=T K, 066.1=g E eV 600=T K, 032.1=g E eV_______________________________________3.13The effective mass is given by1222*1-⎪⎪⎭⎫⎝⎛⋅=dk E d mWe have()()B curve dkE d A curve dk E d 2222> so that ()()B curve m A curve m **<_______________________________________ 3.14The effective mass for a hole is given by1222*1-⎪⎪⎭⎫ ⎝⎛⋅=dk E d m p We have that()()B curve dkEd A curve dk E d 2222> so that ()()B curve m A curve m p p **<_______________________________________ 3.15Points A,B: ⇒<0dk dEvelocity in -x directionPoints C,D: ⇒>0dk dEvelocity in +x directionPoints A,D: ⇒<022dk Ednegative effective massPoints B,C: ⇒>022dkEd positive effective mass _______________________________________3.16For A: 2k C E i =At 101008.0+⨯=k m 1-, 05.0=E eV Or ()()2119108106.105.0--⨯=⨯=E J So ()2101211008.0108⨯=⨯-C3811025.1-⨯=⇒CNow ()()38234121025.1210054.12--*⨯⨯==C m 311044.4-⨯=kgor o m m ⋅⨯⨯=--*31311011.9104437.4o m m 488.0=* For B: 2k C E i =At 101008.0+⨯=k m 1-, 5.0=E eV Or ()()2019108106.15.0--⨯=⨯=E JSo ()2101201008.0108⨯=⨯-C 3711025.1-⨯=⇒CNow ()()37234121025.1210054.12--*⨯⨯==C m 321044.4-⨯=kg or o m m ⋅⨯⨯=--*31321011.9104437.4o m m 0488.0=*_______________________________________ 3.17For A: 22k C E E -=-υ()()()2102191008.0106.1025.0⨯-=⨯--C 3921025.6-⨯=⇒C()()39234221025.6210054.12--*⨯⨯-=-=C m31108873.8-⨯-=kgor o m m ⋅⨯⨯-=--*31311011.9108873.8o m m 976.0--=* For B: 22k C E E -=-υ()()()2102191008.0106.13.0⨯-=⨯--C 382105.7-⨯=⇒C()()3823422105.7210054.12--*⨯⨯-=-=C m3210406.7-⨯-=kgor o m m ⋅⨯⨯-=--*31321011.910406.7o m m 0813.0-=*_______________________________________ 3.18(a) (i) νh E =or ()()341910625.6106.142.1--⨯⨯==h E ν1410429.3⨯=Hz(ii) 141010429.3103⨯⨯===νλc E hc 51075.8-⨯=cm 875=nm(b) (i) ()()341910625.6106.112.1--⨯⨯==h E ν1410705.2⨯=Hz(ii) 141010705.2103⨯⨯==νλc410109.1-⨯=cm 1109=nm_______________________________________ 3.19(c) Curve A: Effective mass is a constantCurve B: Effective mass is positive around 0=k , and is negativearound 2π±=k . _______________________________________ 3.20()[]O O k k E E E --=αcos 1 Then()()()[]O k k E dkdE ---=ααsin 1()[]O k k E -+=ααsin 1 and()[]O k k E dk E d -=ααcos 2122Then221222*11 αE dk Ed m o k k =⋅== or212*αE m =_______________________________________ 3.21(a) ()[]3/123/24lt dn m m m =*()()[]3/123/264.1082.04oom m =o dn m m 56.0=*(b)o o l t cnm m m m m 64.11082.02123+=+=*oo m m 6098.039.24+=o cn m m 12.0=*_______________________________________ 3.22(a) ()()[]3/22/32/3lh hh dp m m m +=*()()[]3/22/32/3082.045.0o om m +=[]o m ⋅+=3/202348.030187.0o dp m m 473.0=*(b) ()()()()2/12/12/32/3lh hh lh hh cpm m m m m ++=*()()()()om ⋅++=2/12/12/32/3082.045.0082.045.0 o cp m m 34.0=*_______________________________________ 3.23For the 3-dimensional infinite potential well, ()0=x V when a x <<0, a y <<0, and a z <<0. In this region, the wave equation is:()()()222222,,,,,,z z y x y z y x x z y x ∂∂+∂∂+∂∂ψψψ()0,,22=+z y x mEψ Use separation of variables technique, so let ()()()()z Z y Y x X z y x =,,ψSubstituting into the wave equation, we have222222zZXY y Y XZ x X YZ ∂∂+∂∂+∂∂ 022=⋅+XYZ mEDividing by XYZ , we obtain021*********=+∂∂⋅+∂∂⋅+∂∂⋅ mEz Z Z y Y Y x X XLet01222222=+∂∂⇒-=∂∂⋅X k x X k x X X xx The solution is of the form: ()x k B x k A x X x x cos sin +=Since ()0,,=z y x ψ at 0=x , then ()00=X so that 0=B .Also, ()0,,=z y x ψ at a x =, so that ()0=a X . Then πx x n a k = where ...,3,2,1=x n Similarly, we have2221y k y Y Y -=∂∂⋅ and 2221z k zZ Z -=∂∂⋅From the boundary conditions, we find πy y n a k = and πz z n a k =where...,3,2,1=y n and ...,3,2,1=z n From the wave equation, we can write022222=+---mE k k k z y xThe energy can be written as()222222⎪⎭⎫⎝⎛++==a n n n m E E z y x n n n z y x π _______________________________________ 3.24The total number of quantum states in the 3-dimensional potential well is given (in k-space) by()332a dk k dk k g T ⋅=ππ where222 mEk =We can then writemEk 2=Taking the differential, we obtaindE Em dE E m dk ⋅⋅=⋅⋅⋅⋅=2112121 Substituting these expressions into the density of states function, we have()dE E mmE a dE E g T ⋅⋅⋅⎪⎭⎫ ⎝⎛=212233 ππ Noting thatπ2h=this density of states function can be simplified and written as()()dE E m h a dE E g T ⋅⋅=2/33324π Dividing by 3a will yield the density of states so that()()E h m E g ⋅=32/324π _______________________________________ 3.25For a one-dimensional infinite potential well,222222k a n E m n ==*π Distance between quantum states()()aa n a n k k n n πππ=⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛+=-+11Now()⎪⎭⎫ ⎝⎛⋅=a dkdk k g T π2NowE m k n *⋅=21dE Em dk n⋅⋅⋅=*2211 Then()dE Em a dE E g n T ⋅⋅⋅=*2212 π Divide by the "volume" a , so ()Em E g n *⋅=21πSo()()()()()EE g 31341011.9067.0210054.11--⨯⋅⨯=π ()EE g 1810055.1⨯=m 3-J 1-_______________________________________ 3.26(a) Silicon, o n m m 08.1=*()()c nc E E h m E g -=*32/324π()dE E E h m g kTE E c nc c c⋅-=⎰+*232/324π()()kT E E c nc cE E h m 22/332/33224+*-⋅⋅=π()()2/332/323224kT hm n⋅⋅=*π ()()[]()()2/33342/33123210625.61011.908.124kT ⋅⋅⨯⨯=--π ()()2/355210953.7kT ⨯=(i) At 300=T K, 0259.0=kT eV()()19106.10259.0-⨯= 2110144.4-⨯=J Then ()()[]2/3215510144.4210953.7-⨯⨯=c g25100.6⨯=m 3-or 19100.6⨯=c g cm 3-(ii) At 400=T K, ()⎪⎭⎫⎝⎛=3004000259.0kT034533.0=eV()()19106.1034533.0-⨯= 21105253.5-⨯=J Then()()[]2/32155105253.5210953.7-⨯⨯=c g2510239.9⨯=m 3- or 191024.9⨯=c g cm 3-(b) GaAs, o nm m 067.0=*()()[]()()2/33342/33123210625.61011.9067.024kT g c ⋅⋅⨯⨯=--π ()()2/3542102288.1kT ⨯=(i) At 300=T K, 2110144.4-⨯=kT J ()()[]2/3215410144.42102288.1-⨯⨯=c g2310272.9⨯=m 3- or 171027.9⨯=c g cm 3-(ii) At 400=T K, 21105253.5-⨯=kT J ()()[]2/32154105253.52102288.1-⨯⨯=c g2410427.1⨯=m 3-181043.1⨯=c g cm 3-_______________________________________ 3.27(a) Silicon, o p m m 56.0=* ()()E E h mE g p-=*υυπ32/324()dE E E h mg E kTE p⋅-=⎰-*υυυυπ332/324()()υυυπE kTE pE E hm 32/332/33224-*-⎪⎭⎫ ⎝⎛-=()()[]2/332/333224kT hmp-⎪⎭⎫ ⎝⎛-=*π ()()[]()()2/33342/33133210625.61011.956.024kT ⎪⎭⎫ ⎝⎛⨯⨯=--π ()()2/355310969.2kT ⨯=(i)At 300=T K, 2110144.4-⨯=kT J ()()[]2/3215510144.4310969.2-⨯⨯=υg2510116.4⨯=m3-or 191012.4⨯=υg cm 3- (ii)At 400=T K, 21105253.5-⨯=kT J()()[]2/32155105253.5310969.2-⨯⨯=υg2510337.6⨯=m3-or 191034.6⨯=υg cm 3- (b) GaAs, o p m m 48.0=*()()[]()()2/33342/33133210625.61011.948.024kT g ⎪⎭⎫ ⎝⎛⨯⨯=--πυ ()()2/3553103564.2kT ⨯=(i)At 300=T K, 2110144.4-⨯=kT J()()[]2/3215510144.43103564.2-⨯⨯=υg2510266.3⨯=m 3- or 191027.3⨯=υg cm 3-(ii)At 400=T K, 21105253.5-⨯=kT J()()[]2/32155105253.53103564.2-⨯⨯=υg2510029.5⨯=m 3-or 191003.5⨯=υg cm 3-_______________________________________ 3.28(a) ()()c nc E E h m E g -=*32/324π()()[]()c E E -⨯⨯=--3342/33110625.61011.908.124πc E E -⨯=56101929.1 For c E E =; 0=c g1.0+=c E E eV; 4610509.1⨯=c g m 3-J 1-2.0+=c E E eV; 4610134.2⨯=m 3-J 1-3.0+=c E E eV; 4610614.2⨯=m 3-J 1- 4.0+=c E E eV; 4610018.3⨯=m 3-J 1- (b) ()E E h m g p-=*υυπ32/324()()[]()E E -⨯⨯=--υπ3342/33110625.61011.956.024E E -⨯=υ55104541.4 For υE E =; 0=υg1.0-=υE E eV; 4510634.5⨯=υg m 3-J 1-2.0-=υE E eV; 4510968.7⨯=m 3-J 1-3.0-=υE E eV; 4510758.9⨯=m 3-J 1-4.0-=υE E eV; 4610127.1⨯=m 3-J 1-_______________________________________ 3.29(a) ()()68.256.008.12/32/32/3=⎪⎭⎫ ⎝⎛==**pnc m m g g υ(b) ()()0521.048.0067.02/32/32/3=⎪⎭⎫ ⎝⎛==**pncmm g g υ_______________________________________3.30 Plot_______________________________________ 3.31(a) ()()()!710!7!10!!!-=-=i i i i i N g N g W()()()()()()()()()()()()1201238910!3!7!78910===(b) (i) ()()()()()()()()12!10!101112!1012!10!12=-=i W 66=(ii) ()()()()()()()()()()()()1234!8!89101112!812!8!12=-=i W 495=_______________________________________ 3.32()⎪⎪⎭⎫ ⎝⎛-+=kT E E E f F exp 11(a) kT E E F =-, ()()⇒+=1exp 11E f()269.0=E f (b) kT E E F 5=-, ()()⇒+=5exp 11E f()31069.6-⨯=E f(c) kT E E F 10=-, ()()⇒+=10exp 11E f ()51054.4-⨯=E f_______________________________________ 3.33()⎪⎪⎭⎫ ⎝⎛-+-=-kT E E E f F exp 1111or()⎪⎪⎭⎫ ⎝⎛-+=-kT E E E f F exp 111(a) kT E E F =-, ()269.01=-E f (b) kT E E F 5=-, ()31069.61-⨯=-E f(c) kT E E F 10=-, ()51054.41-⨯=-E f_______________________________________ 3.34(a) ()⎥⎦⎤⎢⎣⎡--≅kT E E f F F exp c E E =; 61032.90259.030.0exp -⨯=⎥⎦⎤⎢⎣⎡-=F f 2kT E c +; ()⎥⎦⎤⎢⎣⎡+-=0259.020259.030.0exp F f 61066.5-⨯=kT E c +; ()⎥⎦⎤⎢⎣⎡+-=0259.00259.030.0exp F f 61043.3-⨯=23kT E c +; ()()⎥⎦⎤⎢⎣⎡+-=0259.020259.0330.0exp F f 61008.2-⨯=kT E c 2+; ()()⎥⎦⎤⎢⎣⎡+-=0259.00259.0230.0exp F f 61026.1-⨯=(b) ⎥⎦⎤⎢⎣⎡-+-=-kT E E f F F exp 1111()⎥⎦⎤⎢⎣⎡--≅kT E E F exp υE E =; ⎥⎦⎤⎢⎣⎡-=-0259.025.0exp 1F f 51043.6-⨯= 2kT E -υ; ()⎥⎦⎤⎢⎣⎡+-=-0259.020259.025.0exp 1F f 51090.3-⨯=kT E -υ; ()⎥⎦⎤⎢⎣⎡+-=-0259.00259.025.0exp 1F f 51036.2-⨯=23kTE -υ; ()()⎥⎦⎤⎢⎣⎡+-=-0259.020259.0325.0exp 1F f 51043.1-⨯= kT E 2-υ;()()⎥⎦⎤⎢⎣⎡+-=-0259.00259.0225.0exp 1F f 61070.8-⨯=_______________________________________3.35()()⎥⎦⎤⎢⎣⎡-+-=⎥⎦⎤⎢⎣⎡--=kT E kT E kT E E f F c F F exp exp and()⎥⎦⎤⎢⎣⎡--=-kT E E f F F exp 1 ()()⎥⎦⎤⎢⎣⎡---=kT kT E E F υexp So ()⎥⎦⎤⎢⎣⎡-+-kT E kT E F c exp ()⎥⎦⎤⎢⎣⎡+--=kT kT E E F υexp Then kT E E E kT E F F c +-=-+υOr midgap c F E E E E =+=2υ_______________________________________ 3.3622222ma n E n π =For 6=n , Filled state()()()()()2103122234610121011.92610054.1---⨯⨯⨯=πE18105044.1-⨯=Jor 40.9106.1105044.119186=⨯⨯=--E eV For 7=n , Empty state ()()()()()2103122234710121011.92710054.1---⨯⨯⨯=πE1810048.2-⨯=Jor 8.12106.110048.219187=⨯⨯=--E eV Therefore 8.1240.9<<F E eV_______________________________________ 3.37(a) For a 3-D infinite potential well()222222⎪⎭⎫ ⎝⎛++=a n n n mE z y x π For 5 electrons, the 5th electron occupies the quantum state 1,2,2===z y x n n n ; so()2222252⎪⎭⎫ ⎝⎛++=a n n n m E z y x π()()()()()21031222223410121011.9212210054.1---⨯⨯++⨯=π1910761.3-⨯=Jor 35.2106.110761.319195=⨯⨯=--E eV For the next quantum state, which is empty, the quantum state is 2,2,1===z y x n n n . This quantum state is at the same energy, so 35.2=F E eV(b) For 13 electrons, the 13th electronoccupies the quantum state 3,2,3===z y x n n n ; so ()()()()()2103122222341310121011.9232310054.1---⨯⨯++⨯=πE 1910194.9-⨯=Jor 746.5106.110194.9191913=⨯⨯=--E eVThe 14th electron would occupy the quantum state 3,3,2===z y x n n n . This state is at the same energy, so 746.5=F E eV_______________________________________ 3.38The probability of a state at E E E F ∆+=1 being occupied is()⎪⎭⎫ ⎝⎛∆+=⎪⎪⎭⎫ ⎝⎛-+=kT E kT E E E f F exp 11exp 11111 The probability of a state at E E E F ∆-=2being empty is()⎪⎪⎭⎫ ⎝⎛-+-=-kT E E E f F 222exp 1111⎪⎭⎫ ⎝⎛∆-+⎪⎭⎫ ⎝⎛∆-=⎪⎭⎫ ⎝⎛∆-+-=kT E kT E kT E exp 1exp exp 111or()⎪⎭⎫ ⎝⎛∆+=-kT E E f exp 11122so ()()22111E f E f -=_______________________________________3.39(a) At energy 1E , we want01.0exp 11exp 11exp 1111=⎪⎪⎭⎫ ⎝⎛-+⎪⎪⎭⎫ ⎝⎛-+-⎪⎪⎭⎫ ⎝⎛-kT E E kT E E kT E E F F FThis expression can be written as01.01exp exp 111=-⎪⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛-+kT E E kT E E F F or()⎪⎪⎭⎫⎝⎛-=kT E E F 1exp 01.01Then()100ln 1kT E E F += orkT E E F 6.41+= (b)At kT E E F 6.4+=, ()()6.4exp 11exp 1111+=⎪⎪⎭⎫ ⎝⎛-+=kT E E E f F which yields()01.000990.01≅=E f_______________________________________ 3.40 (a)()()⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡--=0259.050.580.5exp exp kT E E f F F 61032.9-⨯=(b) ()060433.03007000259.0=⎪⎭⎫⎝⎛=kT eV31098.6060433.030.0exp -⨯=⎥⎦⎤⎢⎣⎡-=F f (c) ()⎥⎦⎤⎢⎣⎡--≅-kT E E f F F exp 1 ⎥⎦⎤⎢⎣⎡-=kT 25.0exp 02.0or 5002.0125.0exp ==⎥⎦⎤⎢⎣⎡+kT ()50ln 25.0=kTor()()⎪⎭⎫⎝⎛===3000259.0063906.050ln 25.0T kT which yields 740=T K_______________________________________ 3.41 (a)()00304.00259.00.715.7exp 11=⎪⎭⎫ ⎝⎛-+=E for 0.304%(b) At 1000=T K, 08633.0=kT eV Then()1496.008633.00.715.7exp 11=⎪⎭⎫ ⎝⎛-+=E for 14.96%(c) ()997.00259.00.785.6exp 11=⎪⎭⎫ ⎝⎛-+=E for 99.7% (d)At F E E =, ()21=E f for all temperatures_______________________________________ 3.42(a) For 1E E =()()⎥⎦⎤⎢⎣⎡--≅⎪⎪⎭⎫ ⎝⎛-+=kT E E kTE E E fF F11exp exp 11Then()611032.90259.030.0exp -⨯=⎪⎭⎫ ⎝⎛-=E fFor 2E E =, 82.030.012.12=-=-E E F eV Then()⎪⎭⎫ ⎝⎛-+-=-0259.082.0exp 1111E for()⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛---≅-0259.082.0exp 111E f141078.10259.082.0exp -⨯=⎪⎭⎫ ⎝⎛-=(b) For 4.02=-E E F eV,72.01=-F E E eVAt 1E E =,()()⎪⎭⎫⎝⎛-=⎥⎦⎤⎢⎣⎡--=0259.072.0exp exp 1kT E E E f F or()131045.8-⨯=E f At 2E E =,()()⎥⎦⎤⎢⎣⎡--=-kT E E E f F 2exp 1 ⎪⎭⎫ ⎝⎛-=0259.04.0expor()71096.11-⨯=-E f_______________________________________ 3.43(a) At 1E E =()()⎪⎭⎫⎝⎛-=⎥⎦⎤⎢⎣⎡--=0259.030.0exp exp 1kT E E E f F or()61032.9-⨯=E fAt 2E E =, 12.13.042.12=-=-E E F eV So()()⎥⎦⎤⎢⎣⎡--=-kT E E E f F 2exp 1 ⎪⎭⎫ ⎝⎛-=0259.012.1expor()191066.11-⨯=-E f (b) For 4.02=-E E F ,02.11=-F E E eV At 1E E =,()()⎪⎭⎫⎝⎛-=⎥⎦⎤⎢⎣⎡--=0259.002.1exp exp 1kT E E E f F or()181088.7-⨯=E f At 2E E =,()()⎥⎦⎤⎢⎣⎡--=-kT E E E f F 2exp 1 ⎪⎭⎫ ⎝⎛-=0259.04.0expor ()71096.11-⨯=-E f_______________________________________ 3.44()1exp 1-⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-+=kTE E E f Fso()()2exp 11-⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-+-=kT E E dE E df F⎪⎪⎭⎫ ⎝⎛-⎪⎭⎫⎝⎛⨯kT E E kT F exp 1or()2exp 1exp 1⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-+⎪⎪⎭⎫ ⎝⎛-⎪⎭⎫⎝⎛-=kT E E kT E E kT dE E df F F (a) At 0=T K, For()00exp =⇒=∞-⇒<dE dfE E F()0exp =⇒+∞=∞+⇒>dEdfE E FAt -∞=⇒=dEdfE E F(b) At 300=T K, 0259.0=kT eVFor F E E <<, 0=dE dfFor F E E >>, 0=dEdfAt F E E =,()()65.91110259.012-=+⎪⎭⎫ ⎝⎛-=dE df (eV)1-(c) At 500=T K, 04317.0=kT eVFor F E E <<, 0=dE dfFor F E E >>, 0=dEdfAt F E E =,()()79.511104317.012-=+⎪⎭⎫ ⎝⎛-=dE df (eV)1- _______________________________________ 3.45(a) At midgap E E =,()⎪⎪⎭⎫⎝⎛+=⎪⎪⎭⎫ ⎝⎛-+=kT E kTE E E f g F2exp 11exp 11Si: 12.1=g E eV, ()()⎥⎦⎤⎢⎣⎡+=0259.0212.1exp 11E for()101007.4-⨯=E fGe: 66.0=g E eV ()()⎥⎦⎤⎢⎣⎡+=0259.0266.0exp 11E for()61093.2-⨯=E f GaAs: 42.1=g E eV ()()⎥⎦⎤⎢⎣⎡+=0259.0242.1exp 11E for()121024.1-⨯=E f(b) Using the results of Problem 3.38, the answers to part (b) are exactly the same as those given in part (a)._______________________________________3.46(a) ()⎥⎦⎤⎢⎣⎡--=kT E E f F F exp ⎥⎦⎤⎢⎣⎡-=-kT 60.0exp 108or()810ln 60.0+=kT()032572.010ln 60.08==kT eV ()⎪⎭⎫⎝⎛=3000259.0032572.0Tso 377=T K(b) ⎥⎦⎤⎢⎣⎡-=-kT 60.0exp 106()610ln 60.0+=kT()043429.010ln 60.06==kT ()⎪⎭⎫⎝⎛=3000259.0043429.0Tor 503=T K_______________________________________ 3.47(a) At 200=T K,()017267.03002000259.0=⎪⎭⎫⎝⎛=kT eV⎪⎪⎭⎫ ⎝⎛-+==kT E E f F F exp 1105.019105.01exp =-=⎪⎪⎭⎫ ⎝⎛-kT E E F()()()19ln 017267.019ln ==-kT E E F 05084.0=eV By symmetry, for 95.0=F f , 05084.0-=-F E E eVThen ()1017.005084.02==∆E eV (b) 400=T K, 034533.0=kT eV For 05.0=F f , from part (a),()()()19ln 034533.019ln ==-kT E E F 10168.0=eVThen ()2034.010168.02==∆E eV _______________________________________。
半导体物理学(刘恩科)课后习题解第四章答案
σ = nqu n + pqu p = ni q(u n + u p ) = 1×1010 ×1.602 ×10 -19 × (1350+500) = 3.0 ×10 -6 S / cm
1 1 金钢石结构一个原胞内的等效原子个数为 8 × + 6 × + 4 = 8 个，查看附录 B 知 Si 8 2
ρ i = 1/ σ i =
1 ni q(u n + u p )
=
1 = 12.5Ω ⋅ cm 5 ×10 ×1.602 × 10 −19 × ( 400 + 600)
14
11. 截面积为 10-3cm2, 掺有浓度为 1013cm-3 的 p 型 Si 样品，样品内部加有强度为 103V/cm的电场，求； ①室温时样品的电导率及流过样品的电流密度和电流强度。 ②400K 时样品的电导率及流过样品的电流密度和电流强度。 解： ①查表 4-15（b）知室温下，浓度为 1013cm-3的p型Si样品的电阻率为 ρ ≈ 2000Ω ⋅ cm ， 则电导率为 σ = 1 / ρ ≈ 5 ×10 −4 S / cm 。 电流密度为 J = σE = 5 ×10 −4 ×10 3 = 0.5 A / cm 2 电流强度为 I = Js = 0.5 ×10 −3 = 5 ×10 −4 A ②400K时，查图 4-13 可知浓度为 1013cm-3的p型Si的迁移率约为 u p = 500cm 2 /(V ⋅ s ) ， 则电导率为 σ = pqu p = 1013 ×1.602 ×10 −19 × 500 = 8 ×10 −4 S / cm 电流密度为 J = σE = 8 ×10 −4 ×10 3 = 0.8 A / cm 2
n = p0 + N D = 2 × 1013 + 8.4 × 1014 = 8.6 × 1014 cm −3
半导体物理习题答案(1-3章)
第1章 半导体中的电子状态1. 设晶格常数为a 的一维晶格，导带极小值附近能量()c E k 和价带极大值附近能量()v E k 分别为2222100()()3c h k k h k E k m m -=+，22221003()6v h k h k E k m m =-0m 为电子惯性质量，112k a =， 0.314a =nm 。
试求：1) 禁带宽度；2) 导带底电子有效质量； 3) 价带顶电子有效质量；4) 价带顶电子跃迁到导带底时准动量的变化。
解：1) 禁带宽度g E ，根据22100()2()202c dE k h k k h k dk m m -=+=，可求出对应导带能量极小值min E 的k 值：min 134k k =， 由题目中()c E k 式可得：min 12min 3104()4c k k k h E E k k m ====； 根据20()60v dE k h k dk m =-=，可以看出，对应价带能量极大值max E 的k 值为：k max = 0；可得max 221max 00()6v k k h k E E k m ====，所以2221min max 2001248g h k h E E E m m a=-== 2) 导带底电子有效质量m n由于2222200022833c d E h h h dk m m m =+=，所以202238nc m h md E dk== 3) 价带顶电子有效质量vn m由于22206v d E h dk m =-，所以20226v nv m h m d E dk ==- 4) 准动量的改变量min max 133()48hh k h k k hk a∆=-==2. 晶格常数为0.25 nm 的一维晶格，当外加102 V/m 、107 V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。
解：设电场强度为E ，电子受到的力f 为dkf hqE dt==（E 取绝对值），可得h dt dk qE =， 所以12012ta h h t dt dk qE qE a===⎰⎰，代入数据得： 34619106.62108.310()1.6102(2.510)t s E E----⨯⨯==⨯⨯⨯⨯⨯ 当E = 102 V/m 时，88.310t s -=⨯；当E = 107 V/m 时，138.310t s -=⨯。
半导体物理学第四章答案

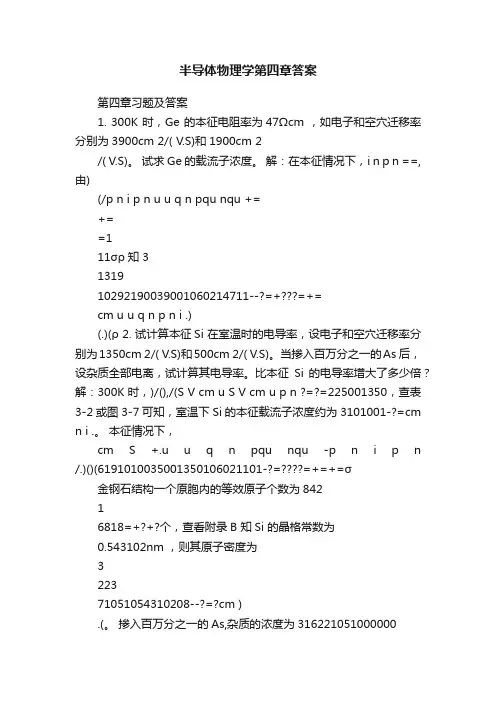

半导体物理学第四章答案第四章习题及答案1. 300K 时，Ge 的本征电阻率为47Ωcm ，如电子和空穴迁移率分别为3900cm 2/( V.S)和1900cm 2/( V.S)。
试求Ge 的载流子浓度。
解：在本征情况下，i n p n ==,由)(/p n i p n u u q n pqu nqu +=+==111σρ知 3131910292190039001060214711--?=+=+=cm u u q n p n i .)(.)(ρ 2. 试计算本征Si 在室温时的电导率，设电子和空穴迁移率分别为1350cm 2/( V.S)和500cm 2/( V.S)。
当掺入百万分之一的As 后，设杂质全部电离，试计算其电导率。
比本征Si 的电导率增大了多少倍？解：300K 时，)/(),/(S V cm u S V cm u p n ?=?=225001350，查表3-2或图3-7可知，室温下Si 的本征载流子浓度约为3101001-?=cm n i .。
本征情况下，cm S +.u u q n pqu nqu -p n i p n /.)()(6191010035001350106021101-?==+=+=σ金钢石结构一个原胞内的等效原子个数为84216818=+?+?个，查看附录B 知Si 的晶格常数为0.543102nm ，则其原子密度为322371051054310208--?=?cm ).(。
掺入百万分之一的As,杂质的浓度为3162210510000001105-?=?=cm N D ，杂质全部电离后，i D n N >>，这种情况下，查图4-14（a ）可知其多子的迁移率为800 cm 2/( V.S)cm S .qu N -n D /.''468001060211051916==≈σ比本征情况下增大了66101210346?=?=-..'σσ倍 3. 电阻率为10Ω.m 的p 型Si 样品，试计算室温时多数载流子和少数载流子浓度。
半导体物理与器件-第四章 平衡半导体
16
4.1 半导体中的载流子
4.1.3 本征载流子浓 度
P81例4.3
ni随温度的升高而明显增大。
• 与温度关系很大： • 温升150度时，浓度增大４个数量级。
17
4.1 半导体中的载流子
4.1.4 本征费米能级位置
由电中性条件：n0=p0
禁带中央
本征费米能级精确位于禁带中央；
本征费米能级会稍高于禁带中央； 本征费米能级会稍低于禁带中央；
平征半导体(Intrinsic Semiconductor)
本征激发：共价键上的电子激发成为准自由电子，也就是 价带电子获得能量跃迁到导带的过程。
本征激发的特点：成对的产生导带电子和价带空穴。
14
4.1 半导体中的载流子
4.1.3 本征载流子浓度
说明： 本征半导体中电子的浓度=空穴的浓度即n0=p0 （电中性条件）记为ni=pi
3、施主杂质原子增加导带电子，但并不产生价带空穴，因此，这样的半导体称为 n型半导体。
22
4.2掺杂原子与能级 施主杂质
■ 电子脱离施主杂质的束缚成为导电电子的过程称为施主电 离，所需要的能量
ΔED=Ec-Ed 称为施主杂质电离能。ΔED的大小与半导体材料和杂质种类
有关，但远小于Si和Ge的禁带宽度。 ■ 施主杂质未电离时是中性的，称为束缚态或中性态，电离后
4.4施主和受主的统计学分布 4.4.2完全电离和束缚态
与室温条件相反，当T=0K时，杂质原子没有电离： 1、对n型半导体，每个施主原子都包含一个电子，nd=Nd
费米能级高于施主能级
2、对p型半导体，杂质原子不包含外来电子，na=Na,费米能级低于受主能级
束缚态：
没有电子从施主能态热激发到导带 中，
半导体物理 课后习题答案
第一章习题1．设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为：E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。
试求：为电子惯性质量，nm a ak 314.0,1==π（1）禁带宽度;（2） 导带底电子有效质量; （3）价带顶电子有效质量;（4）价带顶电子跃迁到导带底时准动量的变化 解：（1）eV m k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此：取极大值处，所以又因为得价带：取极小值处，所以：在又因为：得：由导带：043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-== 所以：准动量的定义：2. 晶格常数为0.25nm 的一维晶格，当外加102V/m ，107 V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。
解：根据：tkhqE f ∆∆== 得qE k t -∆=∆sat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππ第三章习题和答案1. 计算能量在E=E c 到2*n 2C L 2m 100E E π+= 之间单位体积中的量子态数。
解322233*28100E 21233*22100E 0021233*231000L 8100)(3222)(22)(1Z VZZ )(Z )(22)(2322C 22C L E m h E E E m V dE E E m V dE E g V d dEE g d E E m V E g c nc C n l m h E C n l m E C n n c n c πππππ=+-=-====-=*++⎰⎰**）（）（单位体积内的量子态数）（2. 试证明实际硅、锗中导带底附近状态密度公式为式（3-6）。
半导体物理(刘恩科)第四章小结含习题答案
ℏ������������
������0 ∝ [ⅇ������0������ − 1]
12.当几种散射概率同时存在时
P=������Ι + ������ΙΙ + ������ΙΙΙ + ⋯ ⋯
τ
=
1 ������
=
1 ������Ι+������ΙΙ+������ΙΙΙ+⋯
⟹
1 ������
=
������Ι
比本征情况下增大了������′
������
=
6.4 3.18×10−6
=
2.01
×
106倍
显然掺杂大大提高了电导率
3. 电阻率为 10.m 的 p 型 Si 样品，试计算室温时多数载流子和少数载流子浓度。
解：对 p 型 Si，多子为空穴 ������ = 1
������������������������
其中������������ = 500 ������������2/(������������)
∴
������
=
1 ������������������������
=
1 10×1.6×10−19×500
=
1.25
×
1015������������−3
������
=
������������2 ������
=
47
×
1.602
×
1 10−19
×
(3800
+
1800)
=
2.37
×
1013������������−3
2. 试 计 算本 征 Si 在 室温 时的 电导率 ，设 电子和 空穴 迁移率 分别 为 1450cm2/( V.S)和
半导体物理第四章答案
返回
截面积为 0.001cm 的圆柱形纯Si样品，长1mm，接于 10V电源上，室温下希望通过0.1A的电流，问： ⑴样品的电阻为多少？ ⑵样品的电导率是多少？
µ n = 1200 cm 2 V ⋅ s ） ⑶应掺入为多少的施主？（
4－11 －
σ 1 = N A qµ p = 1013 ×1.6 ×10 −19 × 500 = 8 ×10 −4 / Ω ⋅ cm
J 1 = σε = 8 × 10 −4 × 10 3 = 0.8 A cm 2
I 1 = J 1 S = 0.8mA
ni = 8 × 1012 cm −3 ⑵400K时，由图3－7知，
第四章
PowerPoint2003
半导体物理习题 第四章
4－1 － 4－6 － 4－11 － 4－16 － 4－2 － 4－7 － 4－12 － 4－17 － 4－3 － 4－8 － 4－13 － 4－18 － 4－4 － 4－9 － 4－14 － 4－19 － 4－5 － 4－10 － 4－15 － 4－20 －
n 8 × 10 n≈ = = 4.41 × 1012 cm −3 p 1.45 × 1013
2 i
(
12 2
)
µ p = 230cm 2 / V ⋅ s µ 由图4－13知， n = 700cm / V ⋅ s ，
2
σ 2 = nqµ n + pqµ p
= 1.6 ×10−19 × 4.41×1012 × 700 + 1.45 ×1013 × 230
即本征激发不可忽略。
N A ≈ ni
，
NA p= 2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、迁移率µ与杂质浓度和温度的关系 迁移率µ
由前面可知 电离杂质散射： 电离杂质散射： i µ 声学波散射： 声学波散射： 光学波散射： 光学波散射：
∝ N iT
3 2 hvl k 0T
−
3 2
µs ∝ T µo ∝ e
1
( N i = ∑ N Ai + ∑ N D j )
−1
+ + 1
对Ge和Si： Ge和Si： 所以 对GaAs： GaAs：
（1）电离杂质散射（即库仑散射） 电离杂质散射（即库仑散射）
载流子的散射几率P 载流子的散射几率P 散射几率P 散射几率Pi∝NiT-3/2 单位时间内一个载流子受到散射的平均 次数。主要用于描述散射的强弱。 次数。主要用于描述散射的强弱。 （N ：为杂质浓度总和） 为杂质浓度总和）
i
（2）晶格振动散射 晶格振动表现为格波 N个原胞组成的晶体→格波波矢有N个。格波的总数 个原胞组成的晶体→格波波矢有N 等于原子自由度总数 一个格波波矢q 对应3(n-1)支光学波 支声学波 一个格波波矢q 对应3(n-1)支光学波+3支声学波。 支光学波+3支声学波。 光学波=N (n-1)个纵波 光学波=N (n-1)个纵波+2 N (n-1)个横波 个纵波+2 (n-1)个横波 声学波=N个纵波 声学波=N个纵波+2N个横波 个纵波+2N个横波 晶格振动散射可理解为载流子与声子的碰撞， 晶格振动散射可理解为载流子与声子的碰撞，遵循两 大守恒法则 准动量守恒 能量守恒
(室温) 室温)
ρ与Ni呈非线性关系。 呈非线性关系。
2、电阻率随温度的变化
• 本征半导体 随着温度T的增加，电阻率ρ下降。 随着温度T的增加，电阻率ρ下降。 • 杂质半导体 电离杂质散射 声学波散射
1 ρn = nqµ n
电阻率
µ i ∝ N iT µs ∝ T
C
3 2
−
3 2
A B 温度 杂质离化区 过渡区 高温本征激发区
散射：晶格振动、杂质、 散射：晶格振动、杂质、缺陷以及表面因素等均会引 起晶体中周期性势场的畸变。当载流子接近畸变区域时， 起晶体中周期性势场的畸变。当载流子接近畸变区域时， 其运动状态会发生随机性变化。 其运动状态会发生随机性变化。这种现象可以理解为粒子 波的散射，因此被称为载流子的散射。 波的散射，因此被称为载流子的散射。
1、载流子散射
（1）载流子的热运动
电子
自由程：相邻两次散射之间自由运动的路程。 自由程：相邻两次散射之间自由运动的路程。 平均自由程：连续两次散射间自由运动的平均路程。 平均自由程：连续两次散射间自由运动的平均路程。 平均自由时间：连续两次散射间自由运动的平均运动时间。 平均自由时间：连续两次散射间自由运动的平均运动时间。
hk '− hk = ± hq
E '− E = ± hv a
由准动量守恒可知，晶格振动散射以长波为主。 由准动量守恒可知，晶格振动散射以长波为主。
一般，长声学波散射前后电子的能量基本不变，为 一般，长声学波散射前后电子的能量基本不变， 弹性散射。光学波散射前后电子的能量变化较大， 弹性散射。光学波散射前后电子的能量变化较大， 为非弹性散射。 为非弹性散射。 （A）声学波散射： 声学波散射： 在长声学波中，纵波对散射起主要作用（通过体变 在长声学波中，纵波对散射起主要作用（ 产生附加势场）。 产生附加势场）。 对于单一极值，球形等能面的半导体， 对于单一极值，球形等能面的半导体，理论推导得 到 * 16πε c2 k0T (mn ) 2 ∆V Ps = v ∆E c = ε c 4 2 ρh u V0 其中u纵弹性波波速。 其中u纵弹性波波速。 由上式可知
§4.2 载流子的散射
The Scattering of carriers
学习重点： 学习重点：
• 散射 — 使迁移率减小 • 散射机构 — 各种散射因素
散射：晶格振动、杂质、缺陷以及表面因素等均会引 散射：晶格振动、杂质、 起晶体中周期性势场的畸变。当载流子接近畸变区域时， 起晶体中周期性势场的畸变。当载流子接近畸变区域时， 其运动状态会发生随机性变化。 其运动状态会发生随机性变化。这种现象可以理解为粒子 波的散射，因此被称为载流子的散射。 波的散射，因此被称为载流子的散射。
上式的解为
N (t ) = N 0 e − Pt
其中N t=0时刻未遭散射的电子数 其中N0为t=0时刻未遭散射的电子数 在 t ~ t + ∆t 被散射的电子数 N 0 Pe − Pt dt 平均自由时间
1 1 − Pt τ= ∫ N 0 Pe tdt = P N0 0
∞
2、电导率σ和迁移率µ与平均自由时间τ的关系 电导率σ和迁移率µ与平均自由时间τ
P0 ∝ (hvl ) ( k0T )
3 2 1 2
[
1 1 ] hv hv exp( l ) − 1 f ( l ) k 0T k 0T
§4.3 迁移率与杂质浓度和温度的关系
1、平均自由时间τ和散射几率P的关系 平均自由时间τ和散射几率P 1 τ= P
当几种散射机构同时存在时 总散射几率： 总散射几率： 相应的平均自由时间： 相应的平均自由时间：
µ
1
= =
1
µs
1
ห้องสมุดไป่ตู้
µi
1
1 µ ∝ 32 aT + bN i T −3 2
µ
µs
µi
+
1
µo
§4.4 电阻率及其与杂质浓度和温度的关系
Temperature Dependence of Resistivity and Impurity concentration
电阻率 对n型半导体： 型半导体： 对p型半导体： 型半导体： 对一般半导体： 对一般半导体： 对本征半导体： 对本征半导体：
The drift motion of carrier, mobility
学习重点： 学习重点：
• 漂移运动 • 迁移率 • 电导率
1、漂移运动
漂移运动：载流子在外电场作用下的定向运动。 漂移运动：载流子在外电场作用下的定向运动。
E 漂移运动
电子 空穴
结论
在严格周期性势场（理想） 在严格周期性势场（理想）中运动的载流子 在电场力的作用下将获得加速度， 在电场力的作用下将获得加速度，其漂移速度应 越来越大。 越来越大。
P = ∑ Pj
j
1
τ
=∑
j
1
τj
τ-P关系的数学推导 用N(t)表示t时刻未遭到散射的电子数，则在 t ~ t + ∆t 被 N(t)表示 时刻未遭到散射的电子数， 表示t 散射的电子数
N (t ) P ∆ t = N (t ) − N (t + ∆ t )
dN (t ) N (t + ∆t ) − N (t ) = lim = − PN (t ) ∆t → 0 dt ∆t
v x0 = 0
根据迁移率的定义
µ=
vx E
电子迁移率 空穴迁移率
qτ n µn = * mn
µn =
qτ p m* p
各种不同类型材料的电导率 n型： σ n = nqµ n =
nq τ n * mn
2
p型： σ p = pqµ p =
pq 2τ p m* p nq 2τ n + * mn
pq 2τ p m* p
N型锗样品电流与电场强度的关系
强电场效应： 实验发现，当电场增强到一定程度后， 强电场效应： 实验发现，当电场增强到一定程度后， 半导体的电流密度不再与电场强度成正比， 半导体的电流密度不再与电场强度成正比， 偏离了欧姆定律，场强进一步增加时， 偏离了欧姆定律，场强进一步增加时，平均 漂移速度会趋于饱和， 漂移速度会趋于饱和，强电场引起的这种现 象称为强电场效应。 象称为强电场效应。
3、多数载流子浓度与温度的关系
样品为硅中掺入N 样品为硅中掺入ND=1015cm-3的磷。 的磷。
2.0 1.5 低温区 非本征区
n/ND
1.0 0.5 0 100 200 300 400 本征区 ni/ND 600 T（K）
500
n=0
n=ND+
可忽略
n=ND
可忽略 非本征区
n=ni
占主导 本征区
Ps ∝ T
3 2
此式对于其它能带结构的半导体也适用
（B）光学波散射： 光学波散射： 正负离子的振动位移会产生附加势场， 正负离子的振动位移会产生附加势场，因此 化合物半导体中光学波散射较强。例如： 化合物半导体中光学波散射较强。例如： GaAs 对于元素半导体， 对于元素半导体，只是在高温条件下才考虑 光学波散射的作用。例如：Ge、 光学波散射的作用。例如：Ge、Si 离子晶体中光学波对载流子的散射几率
（2）载流子的漂移运动
E
电子 空穴
理想情况 载流子在电场作用下不断加速
E 电子
实际情况
热运动+ 热运动+漂移运动
2、半导体的主要散射机构
• 电离杂质散射 • 晶格振动散射 • 中性杂质散射（在低温重掺杂半导体中较为显著） 中性杂质散射（在低温重掺杂半导体中较为显著） • 晶格缺陷散射（位错密度大于104cm-2时较为显著） 晶格缺陷散射（位错密度大于10 时较为显著） • 载流子与载流子间的散射（载流子浓度很高时较为显 载流子与载流子间的散射（ 著） • 能谷间散射：等同能谷间散射高温下较易发生；不同 能谷间散射：等同能谷间散射高温下较易发生； 能谷间散射一般在强电场下发生。 能谷间散射一般在强电场下发生。
对一般半导体： 对一般半导体：
σ p = pqµ p + nqµ n =
3、多能谷半导体的电流密度及电导有效质量
