焊接符号
焊接符号大全
①尾缀T只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
如果是塞焊或开槽焊缝，R在这里表示填充深度。
这个记号位于焊缝符号的中间位置。
⑤A在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。
⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。
⑦F在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。
打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。
⑧L在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。
无论箭头位于何处，这个位置总是不变的。
⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。
⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。
问题5：箭头一般放置在哪里？答：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。
一个焊接符号甚至可以有多个箭头。
问题6：箭头符号告诉人们些什么信息？答：与箭头相关的符号放置在参考线各自接头一边的上面或下面。
参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。
位于参考线箭头侧的符号是指接头的箭头侧。
位于参考线另一侧的符号是指接头的另一侧。
当从图纸的底部观看时，箭头侧总是更靠近观看者。
箭头侧和另一侧的例子见图2。
基本符号问题7：什么是基本的焊接符号？答：基本的焊接符号如图3所示。
焊接符号大全(详解)
焊接符号大全(详解)焊接符号大全（详解）焊接是工程中常用的一种加工方法，它是将金属材料通过热源加热至熔化状态，然后使其冷却凝固，从而实现金属材料的连接和修复。
焊接过程中，人们通常使用符号来标示不同类型的焊缝和焊接要求。
本文将详细介绍焊接符号的各种类型及其含义。
1. 焊接缝符号焊接缝符号是指标示焊接缝形式和构造特点的图形符号。
常见的焊接缝符号包括针对直角焊缝、直角T型接头焊缝、直角平片焊缝、V 型接头焊缝等。
这些图形符号能够清晰地表达焊接缝的形式和位置，有助于焊接工人正确理解和实施焊接任务。
2. 焊接方法符号焊接方法符号用于表示所采用的焊接方法。
不同的焊接方法有着不同的特点和适用范围，合理选择适合的焊接方法可以提高焊接质量和效率。
常见的焊接方法符号有电弧焊、气焊、氩弧焊、激光焊等。
通过使用焊接方法符号，可以明确告知焊接工人所需采用的焊接方法，避免错误的操作。
3. 焊接材料符号焊接材料符号用于表示所使用的焊接材料。
焊接材料包括焊条、焊丝、焊剂等。
在焊接过程中，选择合适的焊接材料对焊缝的质量至关重要。
常见的焊接材料符号包括含碳钢焊条符号、不锈钢焊丝符号、铝合金焊剂符号等。
通过焊接材料符号的使用，可以确保选择正确的焊接材料，提高焊接质量。
4. 焊接质量符号焊接质量符号用于表示对焊缝质量的要求。
焊接质量符号通常使用字母和数字的组合，如AWS D1.1、ISO 5817等。
这些符号代表了一系列的焊接质量标准，对焊缝的缺陷、尺寸、形状等进行了严格规定。
合理使用焊接质量符号可以帮助焊接工人控制和评估焊缝的质量，确保工程的安全和可靠性。
5. 其他焊接符号除了上述四种常见的焊接符号外，还有一些其他类型的焊接符号。
比如焊接连接方式符号用于表示焊缝的连接方式，包括对接焊、角焊、搭接焊等；焊接尺寸符号用于表示焊缝的尺寸要求，包括焊缝宽度、厚度等。
这些符号在焊接工艺中起着重要的作用，能够提供详细的工程要求和指导。
总结：焊接符号在焊接工艺中起着重要的作用，它能够清晰地表达焊接缝的形式、位置以及所需采用的焊接方法、材料和质量要求。

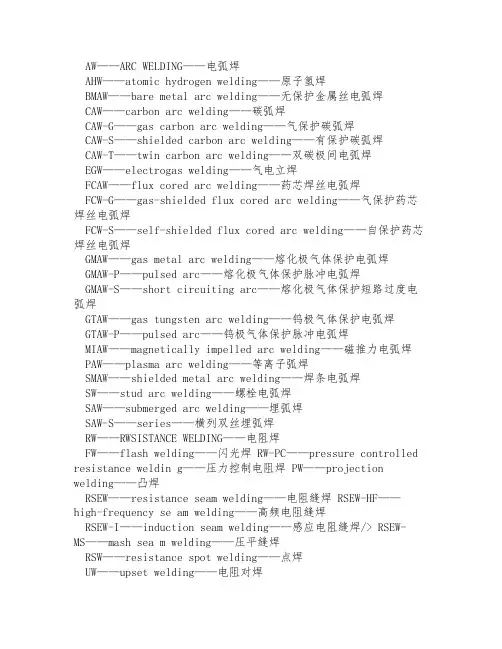

焊接符号简写
RSEW-I——induction seam welding——感应电阻缝焊/> RSEW-MS——mash m welding——压平缝焊
FCW-S——self-shielded flux cored arc welding——自保护药芯焊丝电弧焊
GMAW——gas metal arc welding——熔化极气体保护电弧焊
GMAW-P——pulsed arc——熔化极气体保护脉冲电弧焊
GMAW-S——short circuiting arc——熔化极气体保护短路过度电弧焊
FRW-DD——direct drive friction welding——径向摩擦焊
FSW——friction stir welding——搅拌摩擦焊
FRW-I——inertia friction welding——惯性摩擦焊
HPW——hot pressure welding——热压焊
ROW——roll welding——热轧焊
GTAW——gas tungsten arc welding——钨极气体保护电弧焊
GTAW-P——pulsed arc——钨极气体保护脉冲电弧焊
MIAW——magnetically impelled arc welding——磁推力电弧焊
PAW——plasma arc welding——等离子弧焊
SMAW——shielded metal arc welding——焊条电弧焊
RSW——resistance spot welding——点焊
UW——upset welding——电阻对焊
常用焊接符号大全
常用焊接符号表示法 1 范围 本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2 规范性引用文件 GB/T 5185 金属焊接及钎焊方法在图样上的表示代号 GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法 3 基本要求 3.1焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。
焊缝的表示方法包括焊缝图示法和焊缝符号标注法。
一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。
3.2焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定； GB/T 12212中常用的图示方法见附录C（规范性附录）。
3.3当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。
焊接方法在图样上标注时，按附录B（规范性附录）的规定。
要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。
4 符号 4.1基本符号 基本符号是表示焊缝横截面形状的符号，见表1。
表1基本符号 序号 符号名称 示意图 焊缝符号 1卷边焊缝（卷边完全熔化） 注：不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示，并加注焊缝有效厚度S，见表７2 Ⅰ形焊缝 3 V形焊缝 4单边V形焊缝 表1（续）序号 符号名称 示意图 焊缝符号 5 带钝边V形焊缝 6 带钝边单边V形焊缝 7 带钝边U形焊缝 8 带钝边J形焊缝 9 封底焊缝 10 角焊缝 11 塞焊缝或槽焊缝 12 点焊缝 13 缝焊缝 4.2 辅助符号 4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号 序号 符号名称 示意图 符号 说明 1 平面符号 焊缝表面平齐 2 凹面符号 焊缝表面凹陷 3 凸面符号 焊缝表面凸起 注：不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
4.2.2辅助符号应用示例见表3。
焊接符号大全最全易理解
"是表示单侧断续角焊，脚长分别为 6 "是表示 V 形槽焊接。 "是表示全周焊接之意。
(X)24 " (X)25
"属于搭接接头。
(O)26 焊接符号"
(X)27 工程图"
(O)28 焊接符号" (X)29
"表示开 60 度之 V 形槽。 "中，"2"是表示焊件根面。
"是表示 V 形槽焊接，箭头反侧加焊道。
(X)137 (X)138 (O)139 (X)140 (O)141 (O)142 (X)143 (O)144 (O)145 (O)146 (O)147 (O)148 (X)149 (X)150 (X)151 (O)152 (X)153 (O)154 (O)155 (X)156 (X)157 (O)158 (X)159 (X)160 (O)161 (O)162 (O)163 (O)164 (X)165 (X)166 (O)167 (O)168 (X)169 (O)170 (O)171 (X)172 (O)173 (X)174
金属材料中目前以钢铁合金之用途最为广泛。 铸铁材料，因缺乏延展性，易使焊件发生龟裂。 含碳量较高的金属，机械加工时比较容易。 软钢的熔点温度约为 1530℃。 钢铁中如含磷量过高，焊接后焊道容易发生龟裂。 钢铁中含铬量高时其强度及耐磨性均会降低。 材料编号中 SM 是属于锅炉用轧钢料之代号。 凡金属比重在 4 以上者称为重金属。 高张力钢的抗拉强度在 490N/m ㎡(50kgf/m ㎡)。 用高碳钢制成的鎯头可经久耐用。 铝和镁是属于轻金属，其比重均在 4 以下。 制作錾子之材料以中工具钢为宜。 SS41(SS400)之碳钢材料其抗拉强度应在 400N/m ㎡(41kgf/m ㎡)以下。 CNS 钢材编号 SS400(SS41)中"400"("41")表示含碳量。 CNS 金属材料规格 SS400(SS41)，其中第一个"S"，表示钢料。 SS400(SS41)为中国国家标准(CNS)一般结构用轧钢料规格。 抗拉强度即表示金属在拉断之前，每单位面积能承受之最大拉力。 钢之硬度随着含碳量的增加成反比。 钢铁中含碳量增加时，抗拉强度，也跟着增加。 凡延伸率高之金属其硬度亦较高。 高碳钢于焊接后，其硬度与冷却速率成正比。 碳钢是依据含碳量之高低，可区分为低、中、高碳钢。 软钢之熔点温度较不锈钢低。 铝之比重较钢为大。 硫元素含量多时，将与铁化合成 FeS，增加钢铁材料之热脆性。 碳当量愈高的碳钢焊接后，焊接部位愈倾向于形成麻田散铁。 制造切削工具通常采用低碳钢。 通称软钢是指高碳钢。 铝及镁材料是属于重金属类。 含碳量在 0.6～0.8％之钢，多用于制造工具。 铸铁的抗拉强度与抗压强度相等。 一般而言，延性愈大的材料，焊后愈不易龟裂。 铜的延展性及导电性均比软钢为优。 一般金属会因温度的高低而影响其导电率，在温度较高时导电率较低。 金属材料之机械性质系指其强度、硬度、韧性及脆性等性质而言。 碳钢中含磷量多，则对机械性质有害。 焊件受力在降伏点以下，当外力去除后，恢复原状称之为弹性变形。 软钢的含碳量为 0.13～0.2%。
各种焊接符号大全(图文详解)
焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。
焊缝标注以符号标注法为主，在必要时允许辅以图示法。
比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。
符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。
2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。
除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。
3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。
不需要确切地说明焊缝的表面形状时可以不加注辅助符号。
辅助符号配置在基本符号固定位置。
辅助符号有3个。
（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。
（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。
4、指引线及其标注指引线由箭头线和基准线组成。
（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求； 允许箭头线弯折一次。
（2）基准线基准线含有实线基准线和虚线基准线。
虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。
5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。
焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
相同焊缝数量的符号标在尾部。
在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的； 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
点焊焊接符号
点焊焊接符号
点焊焊接符号是用来表示点焊焊接操作的图形符号，通常用于工程图纸和制造图纸中，以指示需要进行点焊的位置。
以下是常见的点焊焊接符号示例：
1. 圆圈符号（●）：表示需要进行点焊的位置。
该符号可以以不同的线型或线宽绘制来表示不同的要求或规范。
2. 圆圈中带有“D”字母（○D）：表示双面点焊。
即需要在两个相互接触的表面上进行点焊。
3. 圆圈中带有“X”字母（○X）：表示点焊位置需要进一步详细说明。
可以通过在图例中注明具体的细节或通过图纸的文字说明来解释点焊的细节要求。
4. 线段连接的多个圆圈符号：表示需要对多个位置进行点焊，这些圆圈通常是通过一条线段连接起来。
需要注意的是，具体的点焊焊接符号可以根据不同的标准和规范而有所变化。
在具体的图纸设计中，应根据适用的标准和规范参考相关图例和说明，确保正确地使用点焊焊接符号。
另外，由于不同行业和地区可能有不同的约定和符号
表示方法，建议咨询相关专业人士以获得准确的指导。
常用焊接符号
(O)1 銲接位置代號"HF"是指管軸水平固定銲。
(X)2 B類厚板有墊板橫銲時，有斜口開槽之詴板應置於上方位置。
(X)3 銲接符號""係表示對接銲，而非角銲。
(X)4(O)5 銲接符號中""是表示現場全周銲。
(X)6 銲接符號中""是表示方槽銲。
(X)7 銲接符號中""是表示滲透銲。
(O)8 銲接符號中""是表示腳長相等交錯雙邊斷續角銲。
(O)9 銲接符號中""是表示單邊連續角銲。
(O)10 銲接位置代號"H"是代表橫銲之意。
(X)11 銲接符號中"V"是表示開單J型槽。
(X)12 銲接符號中""係表示需全周銲。
(O)13 銲接符號之尾叉""，如在圖示中無該項註解或說明時，則尾叉可視情況予以省略。
(X)14 銲接技術員最主要是技術的熟練，對於銲接符號的瞭解並不重要。
(X)15 銲接符號"○"表示現場全周銲接。
(O)16 銲接符號""是表示塞孔銲接。
(O)17 銲接符號""是表示連續角銲，兩側腳長分冸為6公厘及9公厘。
(O)18 銲接符號" "是表示單邊斷續角銲，銲接長為50公厘，銲接間距為150公厘。
(O)19 銲接符號""是表示方形槽，根部間隙2公厘。
(O)20 銲接符號""是表示V形槽銲接。
(X)21 銲接符號""是表示單側斷續角銲，腳長分冸為6公厘及9公厘。
(X)22 銲接符號""是表示V形槽銲接。
(O)23 銲接符號""是表示全周銲接之意。
(X)24 ""屬於搭接接頭。
(X)25(O)26 銲接符號" "表示開60度之V形槽。
焊接符号大全
(O)1 焊接位置代号"HF"是指管轴水平固定焊。
(X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置于上方位置。
(X)3 焊接符号""系表示对接焊，而非角焊。
(X)4(O)5 焊接符号中""是表示现场全周焊。
(X)6 焊接符号中""是表示方槽焊。
(X)7 焊接符号中""是表示渗透焊。
(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。
(O)9 焊接符号中""是表示单边连续角焊。
(O)10 焊接位置代号"H"是代表横焊之意。
(X)11 焊接符号中"V"是表示开单J型槽。
(X)12 焊接符号中""系表示需全周焊。
(O)13 焊接符号之尾叉""，如在图示中无该项批注或说明时，则尾叉可视情况予以省略。
(X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。
(X)15 焊接符号"○"表示现场全周焊接。
(O)16 焊接符号""是表示塞孔焊接。
(O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。
(O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。
(O)19 焊接符号""是表示方形槽，根部间隙2公厘。
(O)20 焊接符号""是表示V形槽焊接。
(X)21 焊接符号""是表示单侧断续角焊，脚长分别为6公厘及9公厘。
(X)22 焊接符号""是表示V形槽焊接。
(O)23 焊接符号""是表示全周焊接之意。
(X)24 ""属于搭接接头。
(X)25(O)26 焊接符号" "表示开60度之V形槽。
焊接标识符号大全
焊接标识符号大全焊接是一种常见的金属加工方法，用于将两个或更多金属工件连接在一起。
为了确保焊接质量和安全性，对于焊接过程和焊接接头，需要使用一些标识符号来进行标识和表达。
以下是焊接标识符号的大全，包括符号名称和其意义的相关参考内容。
1. 焊缝符号：- 直线- 竖线- 斜线- 弯曲线这些符号用于表示不同类型的焊接缝形状。
通过在这些线条上添加其他符号或箭头，可以进一步指示焊接过程中的具体要求。
2. 焊接位置符号：- 平焊位置- 横焊位置- 竖焊位置- 仰焊位置- 手工焊位置- 出板面上焊接- 钢面焊接这些符号用于表示焊接工件的位置和角度。
它们通常与焊接缝符号一起使用，以指示焊接的具体位置和方向。
3. 焊接材料符号：- 表示焊丝材料的符号- 表示焊剂材料的符号- 表示焊接母材的符号这些符号用于表示焊接过程中所使用的不同材料。
它们通常与焊接过程规范中的材料规格一起使用，以确保正确选择和使用焊接材料。
4. 焊接方法符号：- 手工电弧焊- 气焊- 氩弧焊- CO₂保护焊- 切割焊这些符号用于表示不同的焊接方法。
通过在焊接过程规范中指定使用的焊接方法，可以确保焊接质量和效率。
5. 焊接质量符号：- 焊接缺陷- 焊接连接- 焊缝形状这些符号用于表示焊接质量和缺陷。
焊接质量符号可用于标识焊接过程中出现的任何缺陷或问题，以便及时纠正和改进。
6. 焊接参数符号：- 焊接电流- 焊接电压- 焊接速度- 焊接温度这些符号用于表示焊接过程中的参数和条件。
它们通常与焊接工序表一起使用，以确保按照指定的参数进行焊接。
以上是焊接标识符号的大全，包括焊缝符号、焊接位置符号、焊接材料符号、焊接方法符号、焊接质量符号和焊接参数符号。
这些标识符号在焊接工艺中具有重要的作用，能够准确表达和传达焊接过程和要求，以确保焊接质量和安全性。
在实际应用中，需要遵循相应的标准和规范，以正确理解和使用这些标识符号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塞焊和开槽焊缝l 问题30：塞焊焊缝的焊接符号是如何规定的？答：对塞焊焊缝尺寸的规定主要是沉入角度和焊缝填充深度，如图24所示。
l 问题31：开槽焊缝的尺寸如何标注？答：开槽焊缝测量尺寸的根据是开槽的宽度，长条槽是开在被焊工件的接合面上。
焊接符号上标有开槽的长度，一般在焊缝符号的右边。
l 问题32：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？答：可以在塞焊焊缝或开槽焊缝的底部施焊一层焊道，但是这道焊缝实际上是在塞焊或开槽焊缝中的角焊缝，不能被称为塞焊或开槽焊缝。
这种情况下形成的焊缝及符号如图25所示。
表面焊道l 问题33：什么是表面焊道？答：表面焊道是指那些堆焊在工件表面以改善抗磨损性、增加表面硬度或具有耐蚀性的金属。
为了改善表面硬度或抗磨损性而采用的填充金属称为表面堆焊。
这种工艺经常用于推土机刃板、铲斗以及岩石破碎设备上。
l 问题34：表面焊道的尺寸和焊接符号怎样表示？答：堆焊焊道的尺寸是从工件表面到焊道面，也即堆焊材料的高度。
堆焊焊道尺寸及符号如图26所示。
角焊缝尺寸l 问题26：什么因素决定了角焊缝的尺寸？答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见图20。
l 问题27：角焊缝的尺寸在焊缝符号上是如何标注的？答：角焊缝尺寸用焊脚高表示，焊脚高尺寸标注在角焊缝符号的旁边，如图21所示。
l 问题28：角焊缝的长度如何确定？答：角焊缝是一条从一端到另一端连续的焊缝，除非有尺寸限制。
如果焊缝不要求是连续的，在角焊缝符号右边应标注一个数码，提示操作者焊缝的长度，如图22所示。
补充符号l 问题16：什么是补充符号？答：补充符号涉及到焊缝的一些重要信息，是与其他的焊接符号结合在一起的，见图11。
l 问题17：划有圆圈的符号含义是什么？答：划有圆圈的符号位于连接参考线和箭头周围的一个圆圈内。
这个符号表示某接头周围是连续的焊缝，即使焊接方向可能发生变化。
划有圆圈的焊缝及符号的例子如图12所示。
l 问题18：现场焊接符号如何表示？答：现场焊接符号是箭头和参考线结合处的一面小旗。
这个小旗表示该焊缝需要在现场进行焊接，而不是在车间中预先焊接好。
表示现场焊接的几个焊缝符号如图13所示。
l 问题19：焊接符号怎样表示出焊缝熔透程度？答：焊接符号表示的熔透程度是一个背面涂黑的记号（在参考线一边呈半月形）。
焊缝熔透符号表示在接头一面焊接时另一面的熔化状态，这个补充符号还包括（在符号的左边）熔化量要求的尺寸。
焊缝熔透符号的例子如图14所示。
l 问题20：背面垫板符号表示什么含义？答：矩形垫板符号表示有衬垫材料放置在带坡口焊缝的背面，这个符号除了放置在带坡口焊缝符号的相反一边以外，与塞焊缝符号相似。
另一个需要注意的是，字母R可以放置在符号之内，表示焊接之后衬垫材料必须被去除。
背面符号规定的衬垫材料可以与母材相同，也可以是铜、陶瓷、玻璃带、焊剂、气体或其他材料。
要求的衬垫材料类型必须在尾缀中注明。
背面垫板材料符号的例子如图15所示。
l 问题21：间隔符号表示什么含义？答：位于参考线上的间隔符号，一个方框，表示在接头内放置的材料，称为间隔或插片。
像背面衬垫材料符号一样，间隔符号的特殊规定标注在尾缀中，见图16。
l 问题22：材料插入符号表示什么含义？答：材料插入符号是位于参考线上的一个矩形符号，这个符号表示在焊接接头处插入的填充材料带或环。
插片或环在焊接中完全熔化，与接头成为整体。
可熔插片一般采用钨极氩弧焊进行焊接。
这个符号规定放置在带坡口焊缝符号相反的一边。
美国焊接学会（AWS）规定将可熔插片分类符号放置在焊接符号的尾缀中。
可熔焊接插片符号的例子如图17所示。
l 问题23：焊缝外形符号表示什么含义？答：外形符号表示对焊缝表面形状的要求。
焊缝外形包括平滑、上凸、下凹。
外形符号上的字母表示整修焊缝的方法。
C 铲削；G 打磨；H 锤击；M 机械加工；R 滚轧。
实际焊缝外形要求的相应符号见图18。
l 问题24：打底焊道与封底焊道之间有什么差别？答：打底焊道是在厚板单面坡口对接焊时，为了防止角变形或为了防止自动焊时发生烧穿现象，而先在接头背面坡口根部进行的一道焊接。
封底焊道是在单面坡口对接焊中，先焊完正面坡口焊缝，在背面铲清焊根后，再进行的一道焊接，目的是保证使焊缝根部完全熔合。
l 问题25：打底焊和封底焊都采用了什么符号？答：这两种焊道采用了相同的符号，但焊接次序在焊接符号的尾缀中有规定，或者采用组合参考线。
打底焊道符号一般标在远离箭头的第一条线上，第二条线上是焊缝坡口符号。
打底焊道符号总是标在焊缝坡口符号的另一边。
封底焊道符号位于离开箭头的第二条线上，接着是焊缝坡口符号。
封底和打底焊道的符号如图19所示。
组合焊缝符号l 问题14：什么是组合焊缝符号？答：一个焊接接头有时往往需要不止一种类型的焊缝。
工程结构制造中，带坡口的焊缝常常与另一种焊缝（例如角焊缝）焊接在一起。
当出现这种情况时，人们能见到参考线两边都有焊缝符号，如图9所示。
l 问题15：为什么使用多组参考线？如何看懂这些参考线？答：多组参考线表示出焊接操作的次序。
第一次焊接操作与箭头一起显示在多组参考线上，在进行下一道线上的操作前，前一次操作必须完成。
远离箭头的每一条线都给出每次连续操作的信息，这些操作还包括一些尾缀中不包括的焊接补充信息，例如检测方法等。
多组参考线的例子如图10所示。
基本符号l 问题8：已经定义了箭头侧和另一侧，但怎样把焊接符号填放在参考线上？答：与焊缝箭头侧和另一侧有关的参考线上、下焊接符号的位置如图4所示。
值得注意的是，如果被焊的接头只焊接一面，这种类型的接头只需一个焊接符号即可，放置在与接头施焊侧相应的参考线的一侧。
l 问题9：知道了基本的焊缝符号和箭头的意义，但这些基本符号如何使用呢？答：这些基本符号使用的例子如图5所示。
l 问题10：船形位置的V形焊缝符号如何使用？答：单面船形位置的V形焊缝及符号如图6所示。
l 问题11：卷边焊缝符号如何使用？答：与其他焊接符号一样，卷边焊缝符号非常有用。
箭头侧的卷边焊缝符号的例子如图7所示。
l 问题12：箭头打折表示什么含意？答：箭头打折表示焊接接头两侧只有一边必须开坡口。
箭头指向的材料是操作者施焊前应开坡口的一边，如图8所示。
l 问题13：一个完整的焊缝符号需要哪些最小的单元？答：①参考线+箭头+基本焊接符号。
②参考线+箭头+尾缀。
二者任选其一。
符号中的信息和单元l 问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
l 问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头l 问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
l 问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号 E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
如果是塞焊或开槽焊缝，R在这里表示填充深度。
这个记号位于焊缝符号的中间位置。
⑤A 在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。
⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。
⑦F 在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。
打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。
⑧L 在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。
无论箭头位于何处，这个位置总是不变的。
⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。
⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。
l 问题5：箭头一般放置在哪里？答：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。
一个焊接符号甚至可以有多个箭头。
l 问题6：箭头符号告诉人们些什么信息？答：与箭头相关的符号放置在参考线各自接头一边的上面或下面。
参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。
位于参考线箭头侧的符号是指接头的箭头侧。
位于参考线另一侧的符号是指接头的另一侧。
当从图纸的底部观看时，箭头侧总是更靠近观看者。
箭头侧和另一侧的例子见图2。
论焊缝符号标注摘要本文针对焊接设计图中的常见错误，结合有关标准内容对焊缝符号表示法的要点及几个标注特例作了简要阐述。
关键词焊缝符号标注1 前言(1)GB/T 324和GB/T 12212的贯标特点GB/T 324—1988《焊缝符号表示法》和GB/T 12212—1990《技术制图焊缝符号的尺寸、比例及简化表示法》是绘制焊接图样的基础通用标准，其内容不仅涉及机械设计，而且涉及焊接术语及专业知识。
贯彻这两项标准不仅表现在图样标注内容应满足设计要求，而且更应兼顾与相关焊接标准的配套使用。
焊缝符号标注内容丰富，它不仅有设计要求，而且也包含了工艺要求。
如焊件下料、坡口制备、焊接件端面间隙、焊接方法、焊缝外形、检验及试验等工艺信息。
因此，若要正确贯彻GB/T 324和GB/T 12212，不仅需要学习掌握焊缝标注标准，而且需要学习相关焊接知识和焊接标准，以及还要了解承制焊接单位的焊接设备、工艺条件和焊接人员的技术水平等。
(2)两种表示法选用简介图样上焊缝有两种表示方法，即符号法和图示法。
在GB/T 12212中规定“在技术图样中，一般用GB/T 324—1988规定的焊缝符号表示焊缝，也可按GB/T 4458.1《机械制图图样画法》和GB/T 4458.3《机械制图轴测图》规定的制图方法表示焊缝”。
在GB/T 324中也规定“为了简化图样上的焊缝，一般采用本标准规定的焊缝符号表示，但也可采用技术制图方法表示”。
