污水排水管网设计与计算

(3)干管布置和定线
影响污水管平面布置的主要因素:
地形和水文地质条件; 城市总体规划、竖向规划和分期建设情况; 排水体制、线路数目; 污水处理利用情况、处理厂和排放口的位置; 排水量大的工业企业和公建情况; 道路和交通情况; 地下管线和构筑物分布情况。
1. 地形是影响管道定线的主要因素
2、有利于管道内的通风; 3、便于管道的疏通和维护管理。
(2)设计流速
——与设计流量和设计充满度相应的污水平均 流速。
最小设计流速:是保证管道内不发生淤积的 流速,与污水中所含杂质有关;我国根据试 验结果和运行经验确定最小流速为0.6m/s。
最大设计流速:是保证管道不被冲刷破坏的 流速,与管道材料有关;金属管道的最大流 速为10m/s,非金属管道的最大流速为5m/s。
污水管网设计与计算
污水管网设计的主要任务
污水管网总设计流量及各管段设计流量计算 污水管网各管段直径、埋深、衔接设计与水
力计算; 污水提升泵站设计与设计; 污水管网施工图绘制等。
1 排水管网系统规划布置
布置原则:
(1)按照城市总体规划,结合当地实际情况布置,进 行多方案技术经济比较;
(2)先确定排水区域和排水体制,然后布置排水管网, 从干管到支管的顺序布置;
(3)最小管径
• 为什么要规定最小管径? 街坊管最小管径为200mm,街道管最小管径为
300mm。 • 什么叫不计算管段?
在管道起端由于流量较小,通过水力计算查得 的管径小于最小管径,对于这样的管段可不用再 进行其他的水力计算,而直接采用最小管径和相 应的最小坡度,这样的管段称为不计算管段。
(4)最小设计坡度
充分利用地形,使污水自流接入; 地下复杂易布置成几个独立的排水系统; 地势起伏大易布置成高低区排水系统; 个别低洼地区应局部提升。
水污染控制工程设计计算说明书

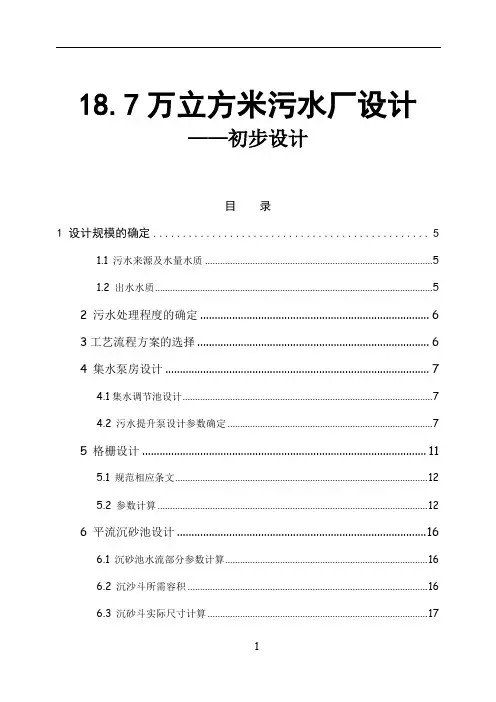

18.7万立方米污水厂设计——初步设计目录1 设计规模的确定 (5)1.1 污水来源及水量水质 (5)1.2 出水水质 (5)2 污水处理程度的确定 (6)3工艺流程方案的选择 (6)4 集水泵房设计 (7)4.1集水调节池设计 (7)4.2 污水提升泵设计参数确定 (7)5 格栅设计 (11)5.1 规范相应条文 (12)5.2 参数计算 (12)6 平流沉砂池设计 (16)6.1 沉砂池水流部分参数计算 (16)6.2 沉沙斗所需容积 (16)6.3 沉砂斗实际尺寸计算 (17)6.5 沉砂池总高度 (18)6.6 沉砂池实际长度 (18)6.7 最小流速验算 (18)6.8 砂水分离器选型 (19)7 曝气氧化池设计 (21)7.1 污水处理程度的计算及曝气池的运行方式 (21)7.2 曝气池的计算与各部位尺寸的确定 (21)7.3 曝气系统的计算与设计 (26)8 二沉池设计(幅流式沉淀池) (37)8.1 规范标准: (37)8.2 每座沉淀池表面积和池径 (39)8.3 沉淀池有效水深 (40)8.4 刮泥机选型 (40)8.5 沉淀池总高度 (42)8.6 污泥体积计算 (43)8.7负荷校核 (43)9 污泥浓缩池设计 (45)9.1 规范标准 (45)9.2 设计进泥量 (45)9.3 污泥浓缩池有效容积和有效面积计算 (46)9.6 污泥浓缩池出水量和出泥量 (49)9.7 均质池设计。
(51)9.8 校核固体负荷 (51)10 污泥机械脱水设计 (51)10.1 脱水设备选型 (51)10.2 脱水机房尺寸 (52)11 污泥井设计 (52)11.1 设计思路 (52)11.2 污泥井容积 (52)12 配水井设计 (53)12.1 配水井设计思路 (53)12.2 沉砂池与曝气氧化池之间配水井设计(配水井1#) (55)12.3 结合井到消毒池间之配水井设计(配水井2#) (55)13 曝气氧化池与二沉池结合井设计 (55)13.1混合液配水井 (56)13.2 结合井外层二沉池上清液出水井 (56)14 消毒池 (56)14.1 规范标准 (57)14.2 接触消毒池容积 (57)14.3 接触消毒池表面积 (57)14.5 接触消毒池池高 (58)14.6 进出水部分 (58)14.7 消毒池平面图 (58)15 城市污水处理厂总平面布置 (59)15.1 平面布置的一般原则 (59)15.2 污水处理站平面布置的内容 (60)15.3 平面布置面积 (61)16 高程计算 (61)16.1 曝气氧化池及其前端处理构筑物高程计算 (62)16.2 曝气氧化池及其后端构筑物高程计算过程 (64)1 设计规模的确定1.1 污水来源及水量水质此项工程所处理回用的是小区全截流生活污水。
污水管道设计计算书

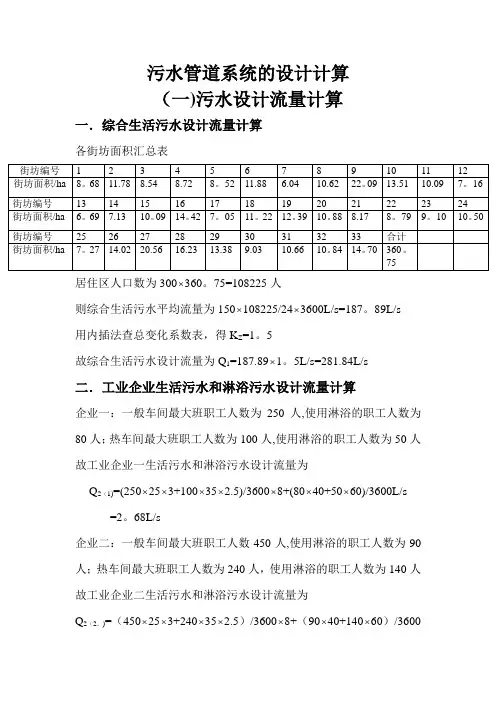

污水管道系统的设计计算(一)污水设计流量计算一.综合生活污水设计流量计算各街坊面积汇总表居住区人口数为300⨯360。
75=108225人则综合生活污水平均流量为150⨯108225/24⨯3600L/s=187。
89L/s用内插法查总变化系数表,得K Z=1。
5故综合生活污水设计流量为Q1=187.89⨯1。
5L/s=281.84L/s二.工业企业生活污水和淋浴污水设计流量计算企业一:一般车间最大班职工人数为250人,使用淋浴的职工人数为80人;热车间最大班职工人数为100人,使用淋浴的职工人数为50人故工业企业一生活污水和淋浴污水设计流量为Q2(1)=(250⨯25⨯3+100⨯35⨯2.5)/3600⨯8+(80⨯40+50⨯60)/3600L/s =2。
68L/s企业二:一般车间最大班职工人数450人,使用淋浴的职工人数为90人;热车间最大班职工人数为240人,使用淋浴的职工人数为140人故工业企业二生活污水和淋浴污水设计流量为Q2(2。
)=(450⨯25⨯3+240⨯35⨯2.5)/3600⨯8+(90⨯40+140⨯60)/3600=5。
23L/s所以工业企业生活污水和淋浴污水设计流量为Q2=Q2(1)+Q2(2)=(2。
68+5。
23)L/s=7.91L/s三.工业废水设计流量计算企业一:平均日生产污水量为3400m3/d=3.4⨯106L/d=59。
03L/s企业二:平均日生产污水量为2400m3/d=2。
4⨯106L/d=27.78L/sQ3=(59.03⨯1。
6+27。
78⨯1。
7)L/s=141。
67L/s四.城市污水设计总流量Q4=Q1+Q2+Q3=(281。
84+7.91+141。
67)l/s=431.42L/s(二)污水管道水力计算一.划分设计管段,计算设计流量本段流量q1=Fq s K Z式中q1--——设计管段的本段流量(L/s)F-———设计管段服务的街坊面积(hm2)q s————生活污水比流量[L/(s·hm2)]K Z--—-生活污水总变化系数生活污水比流量q s=nρ/24⨯3600=300⨯150/24⨯3600 L/(s·hm2)=0.521 L/(s·hm2)式中n----生活污水定额或综合生活污水定额[L/(人·d)] Ρ—-——人口密度(人/hm2)污水干管和主干管设计流量计算表工厂排出的工业废水作为集中流量,企业一流出水量在检查井7处进入污水管道,相应的设计流量为97。
污水管道水力计算

• 由图11-15可以看出: • 当h/D≈0.95时,Q/Qo呈最大值,Q=1.08700; • 当h/D≈0.81时,v/v0呈最大值,v=1.160 v0。 • 由此可见,圆管输水能力最大时的充满度不是1,即不 是满流,而是充满度为0.95时。 9
(三)污水管道水力计算的控制数据
• 室外排水设计规范中对于污水管道的设计充满 度、设计流速、最小管径与最小坡度等做了规 定,作为设计的控制数据。 • 1.最大设计充满度 • 污水管道设计充满摩是指管道排泄设计污水量 时的充满度。污水管道的设计充满度应小于或 等于最大设计充满度。室外排水设计规范规定 的污水管道的最大设计充满度见表11-4。
13
污水管道的最小管径与最小设计坡度 管道位置 最小管径(毫米) 最小设计坡度 150 0.007 200 0.004
在街坊和厂区内 在街道下
在均匀流情况下,水力坡降等于水力坡度, 即管底的坡度。由均匀流流速公式可知,管 渠坡度和流速之间存在一定的关系。因此, 也可以用最小的设计流速来反映设计流速的 最小值,用最小设计坡度控制污水管渠设计。
• 1.排水管渠横断面形式 • 排水管渠的横断面形式必须满足静力学、水力 学以及经济与维护管理方面的要求。静力学方 面,要求管道具有足够的稳定性和坚固性,在 水力学方面,要求有良好的输水性能能,不但 要有较大的排水能力,而且当流量变化时,不 易在管道中产生沉淀;在经济方面,要求管道 用材省,造价低,在维护管理上要求便于清通。
7
3.圆管流的水力特性
• 城市排水管渠大多为不满流。管渠中水 深h与管径D(或渠高H)之比,即h/D或 h/H称为充满度。圆管不满流和满流时充 满度与水力因素之间的关系如图11-15中 圆管的水力特性曲线所示。图中V0、Q0 表示圆管满流时的流速、流量, u、Q表示 不满流时的流速、流量。
环保专业一讲义污水管网的水力计算-环保报告师考试.doc

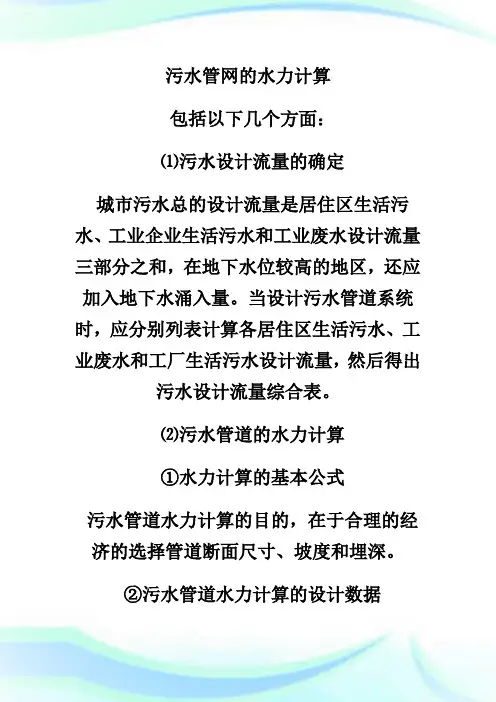

污水管网的水力计算包括以下几个方面:⑴污水设计流量的确定城市污水总的设计流量是居住区生活污水、工业企业生活污水和工业废水设计流量三部分之和,在地下水位较高的地区,还应加入地下水涌入量。
当设计污水管道系统时,应分别列表计算各居住区生活污水、工业废水和工厂生活污水设计流量,然后得出污水设计流量综合表。
⑵污水管道的水力计算①水力计算的基本公式污水管道水力计算的目的,在于合理的经济的选择管道断面尺寸、坡度和埋深。
②污水管道水力计算的设计数据设计充满度:指的是在设计流量下,污水在管道中的水深和管道直径的比值。
设计流速:和设计流量、设计充满度相应的水流平均速度叫做设计流速。
为了防止管道中产生淤积或冲刷,设计流速不宜过小或过大,应在最大和最小设计流速范围之内。
最小管径:一般在污水管道系统的上游部分,设计污水流量很小,若根据流量计算,则管径会很小,且易堵塞,因此,为了养护的方便,常规定一个允许的最小管径最小设计坡度:在污水管道系统设计时,通常使管道埋设坡度与设计地区的地面坡度基本一致,但管道坡度造成的流速应等于或大于最小设计流速,以防止管道内产生沉淀,因此,将相应于管内流速为最小设计流速时的管道坡度称为最小设计坡度。
③污水管道的埋设深度通常,污水管网占污水工程总投资的50%~75%,在实际工程中,同一直径的管道,采用的管材、接口和基础型式均相同,因其埋设深度不同,管道单位长度的工程费用相差比较大。
因此,合理地确定管道埋深对于降低工程造价是十分重要的。
④污水管道水力计算的方法在进行污水管道水力计算时,通常污水设计流量为已知值,需要确定管道的断面尺寸和敷设坡度。
为了使水力计算获得较为满意的结果,必须认真分析设计地区的地形等条件,并充分考虑水力计算设计数据的有关规定。
所选择的管道断面尺寸,必须要在规定的设计充满度和设计流速的情况下,能够排泄设计流量。
管道坡度应参照地面坡度和最小坡度的规定确定。
一方面要使管道尽可能与地面坡度平行敷设,这样可以不增大埋深,另一方面又要保证管道坡度不能小于最小设计坡度的规定,以免管道内的流速达不到最小设计流速而产生淤积。
污水管道系统的设计计算

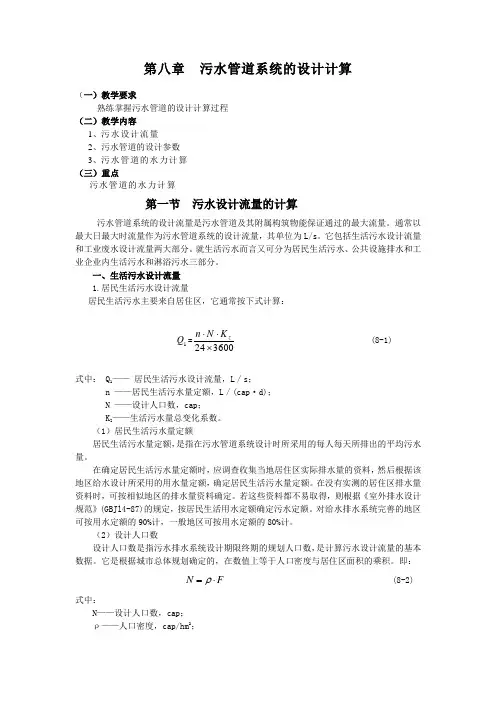

第八章 污水管道系统的设计计算(一)教学要求熟练掌握污水管道的设计计算过程 (二)教学内容1、污水设计流量2、污水管道的设计参数3、污水管道的水力计算 (三)重点污水管道的水力计算第一节 污水设计流量的计算污水管道系统的设计流量是污水管道及其附属构筑物能保证通过的最大流量。
