箱式变电站安装使用说明书
箱式变电站安装使用说明书箱式变电站安装使用说明书1 概述1.1 名称和型号本系列产品全称为YBM系列组合式变电站。
产品型号：YBM□-□/0.4-□KVA变压器额定容量KVA高压侧额定电压KV设计序号安装场所:户外组合式变电站2 使用条件2.1 海拔不超过1500m；2.2 环境温度：最高气温+50℃，最低气温-40℃（户外），最高日平均气温+30℃，最高年平均气温+20℃；2.3 户外风速不超过35m/s；2.4 空气相地湿度不超过90%（+25℃）；2.5 地面倾斜度不大于3度；2.6 地震加速度：水平不大于0.4m/s2，垂直不大于0.2m/s2。
2.7 安装地点无火灾、爆炸危险、化学腐蚀、剧烈振动，并且不应是低洼积水处，同时应留足组变开门所需空间。
2.8 本产品应安装在合适的基础上使用；2.9 当环境条件超出上述规定范围，请与我公司联系，我们将根据具体要求，提供特殊设计的产品。
3 吊装及运输3.1 吊装3.1.1 本系列组变一般不应采用叉车搬运，户内产品可采用钢管垫底滚推的方法将产品就位，户外产品应使用吊机吊装就位。
3.1.2 吊装应按照有关起重安全规程进行，并应根据组变铭牌标称重量选择合适起吊设备。
3.1.3 组变起吊时应保证起吊钢丝绳之间夹角不大于60度，起吊时应保证箱变平稳起落。
3.1.4 采用顶起吊方式时，应同时使用组变顶上四个吊环。
采用底起吊方式时，应采用专用吊具，以避免碰坏顶盖。
有包装箱的组变起吊时，应在包装箱的四下角垫木有起吊标志处挂钢丝绳起吊。
3.2 运输3.2.1 产品运输中其倾斜度应不大于30度。
3.2.2 对于震动易损的元件，如电表等，长途运输前可拆下，单独采用防震包装，运输到后再复原。
3.2.3 产品运输时，应按其使用正常位置放置，并且一定要将组变底座或包装底盘与运输工具之间牢固绑扎好，运输过程中不允许产品有移动和明显摇晃现象。
除组变底座、挂钩及顶部吊环外不允许拉组变的其它部件。
箱变说明书
DYB -12型地下预装式变电站北京市电科电气装置厂二000年八月一、产品概述DYB -12型地下预装式变电站是一种从高压系统向低压输送电能的设备，广泛应用在地下室、居民住宅小区场所。
本产品适用于额定电压7.2~12kV三相交流50Hz的户内分断运行的电力系统，作为接受和分配电能之用。
本产品具有环网供电、计量、低压配电多种功能，安装在室内，噪音极低，占地面积比同类产品减少三分之二，可在16~40m2地下室内安装，安装维修简单，本产品属于无可燃物质的环保型产品，没有火灾危险，特别适用于城市小区及高层建筑作为分配电能之用，并有多种方案供用户选择,是一种适合城网供电的新型组合电器。
本产品是根据国内外电力系统动态的发展而开发的新型产品，在电力系统中填补了一项国内空白，并获得了电力系统和国家有关专家的好评。
该产品已报批国家专利，专利号为002053691。
二、产品型号含义D Y B - /变压器容量一次电压系列编号变电站预装式地下室三、正常使用条件1、周围环境温度上限：+40℃下限：一般地区-10℃，高寒地区-35℃。
2、海拔高度不超过1000m；3、空气湿度：相对湿度：日平均值≯95%；月平均值≯90%。
4、地震地震水平加速度不大于0.3g。
5、无经常性剧烈震动。
6、周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
7、安装地点的倾斜度应不大于3°。
8、超出本技术条件的规定时，由用户和制造厂协商。
四、基本参数五、结构简述1、本产品可分为三个部分：高压室、变压器室、低压室；按结构形式可分为“目”字型和“品”字型。
高压室由环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
变压器可选择干式变压器。
变压器室设通风系统和照明系统。
低压室采用标准低压柜组成所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求。
箱式变电站使用说明书
YB□-12/0.4系列箱式变电站使用说明书贵阳千福安电气技术有限公司电话：0851-8网址：地址：贵阳市白云区建设南路泰和花园1 概述1.1 产品适用范围YB系列预装式变电站适用于三相交流50Hz，10KV、6KV电压等级的三相系统中作为受电、变配电用。
预装式变电站箱体采用了阻燃性材料和非爆炸性元件，能深入到负荷中心，广泛应用于工矿、企业、高层楼宇、住宅小区、医院、机场、学校、地铁、商业中心、以及城市道路等场所。
1.2 产品执行标准GB/T17467-1998《高压/低压预装式变电站》1.3 产品型号说明Y B □ (□) □ /□ - □额定容量(kVA)低压侧电压等级(kV)高压侧电压等级(KV)箱体材料:彩钢复合板结构布局：M目字形结构P品字形结构MS美式结构预装式变电站1.4 产品的正常使用条件1.4.1海拔高度不超过1500m；1.4.2最高气温+40℃；1.4.3最高日平均气温+30℃；1.4.4最高年平均气温+24℃；1.4.5最低气温-25℃（适用于户外）；1.4.6户外风速不超过35m/s；1.4.7空气相对湿度不超过90%（+25℃时）；1.4.8地震水平加速度为0.4m/s,垂直加速度为0.2m/s；1.4.9安装在没有火灾、爆炸危险、化学腐蚀及剧烈振动，其地面倾斜度不超过5°的场所；1.4.10上述使用条件不满足要求时，用户可与制造商协商解决。
1.5 JXYB系列预装变电站主要技术数据(表1)1.6 10kV级S9系列油浸式变压器技术参数 (表2)1.7 10kV级S11系列油浸式变压器技术参数 (表3)1.8 10kV级SC9系列环氧树脂干式变压器技术参数 (表4)1.9 10kV级SC10系列环氧树脂干式变压器技术参数 (表5)2 产品结构简介2.1 其本组成预装式变电站是由高压开关设备、电力变压器、低压开关设备三个单元组成的变、配电成套装置。
具有成套性强，体积小，可移动，安装检修方便，节能性能好等特点。
包西线青岛益和、西安曼达箱式变电站操作说明(最终版)

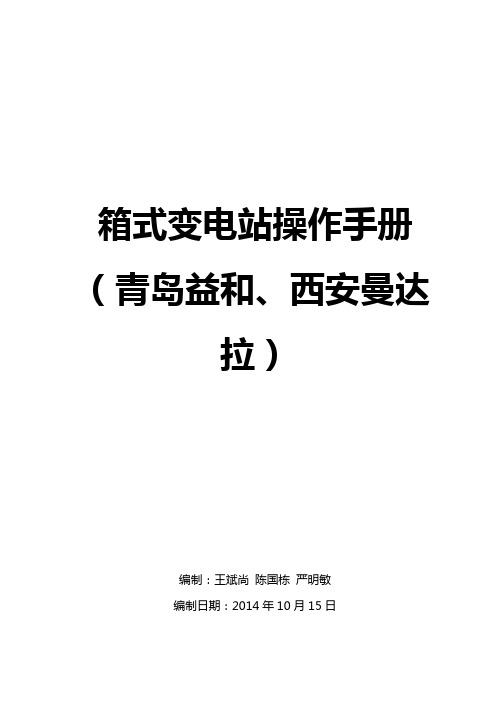

箱式变电站操作手册（青岛益和、西安曼达拉）编制：王斌尚陈国栋严明敏编制日期：2014年10月15日概况本手册适合管内青岛益和厂家制造的箱变。
该箱变在管段范围内名称及管段范围：榆林供电车间：榆林生活区照明箱变10#、榆林生活区照明箱变11#、榆林生活区照明箱变13#。
子长供电车间：延安北环网一家属区箱变38#、延安北环网一四个一箱变39#。
型号均为XYLW1，共计5台。
本手册适合管内西安曼达厂家制造的箱变。
该箱变在管段范围内名称及管段范围：榆林供电车间：榆林生活区照明箱变12#型号为ZBW12-315-10/0.4，共计1台。
一、箱变操作步骤：带电显示仪合高压开关操动机构高压开关操动机构定位销分高压开关操动机构助力棒图一：不带接地刀闸的高压柜1．高压开关分闸：将高压开关操动机构助力棒插入高压开关操动机构，拔出定位销，将高压开关操动机构拉下，高压开关分闸，高压开关操动机构显示在分位。
2．高压开关合闸：将高压开关操动机构助力棒插入高压开关操动机构，拔出定位销，将高压开关操动机构合上，高压开关合闸，高压开关操动机构显示在合位。
3．操作完毕后根据高压开关状态指示和带电显示仪，确认高压开关合闸状态（高压开关合上，带电显示仪灯亮；高压开关断开，带电显示仪灯灭）。
4．分合闸状态确认后，锁闭箱变门。
图二：带接地刀闸的高压柜分1．高压开关分闸：将高压开关操动机构助力棒插入高压开关操动机构，拔出定位销，将高压开关操动机构拉下，高压开关分闸，高压开关操动机构，显示在分位。
2.接地开关合上：将接地开关操动机构加力杆插入接地开关操动机构，拔开定位销，将接地开关操动机构合上，接地开关合上，接地开关操动机构，显示在合位。
3．接地开关断开：将接地开关操动机构助力棒插入接地开关操动机构，拔开定位销，将接地开关操动机构拉下，接地开关操动机构，显示在分位。
4.高压开关合闸：将高压开关操动机构助力棒插入高压开关操动机构，拔出定位销，将高压开关操动机构合上，高压开关合闸，高压开关操动机构显示在合位。
10kV箱式变电站技术规范书
廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目10kV箱式变压器技术规范书中国葛洲坝集团电力有限责任公司南京设计院2016年6月目录第一章.总则 (3)第二章技术规范 (5)第三章供货范围 (21)第四章技术资料和交付进度 (24)第五章交货进度 (26)第六章监造、检验/试验和性能验收试验 (27)第七章技术服务和设计联络 (29)第八章部件供货及外购 (32)第九章大(部)件情况 (34)第十章差异表 (35)第一章. 总则1.1本规范书适用于廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目，采用的 10kV箱式变压器设备，它提出了该设备的功能设计、性能、结构、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合有关工业标准和本技术规范书要求并且是功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的IEC标准。
卖方应提供所使用的标准，本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.3 卖方如对本技术规范书有异议，应以书面形式明确提出，在征得招标人同意后，可对有关条文进行修改。
如招标人不同意修改，仍以招标人意见为准。
如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的要求。
如有异议，不管是多么微小，都必须清楚地表示在“差异表”中。
1.4 卖方必须有权威机构颁发的ISO-9001系列的认证证书或等同的质量保证体系认证证书。
卖方（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格的高质量的产品，设备应是技术先进并经过同类工程两年以上成功运行，实践证明是成熟可靠的产品及相应的商业运行经验。
箱式变电站使用说明书
地面型箱式变电站示意图高压、低压、变压器设备均在地面以下。
设备检修可吊去大盖。
操作人员由人井孔通道入13。
适合在广场绿化带、公园等环境安装，不影响人们观景视线等优点。
注：◎在地脚螺钉附件最少预埋2处接地线杆 [地面型]非金属箱式变电站土建基◎基础底面负重不得少于2000kg／m。
础图◎基础中各代号应根据订货产品而定 (供用户参考选用)常用“地面型”非金属箱式变电站箱体示意图半地理型”非金属箱式变电站统底板基础示意图高压主电路常用方案低压主电路常用方案箱式变电站，使用安装注意事项◎箱式站基础四周应预埋接地极，变压器和防雷地可合用，其接地电阻R。
◎箱式站起吊应用专用起吊工具，起吊部分必须按箱式站的标明部位。
◎箱式站底部与基础结合处，需用水泥浆抹封，以防水进入电缆室。
◎电缆进入套管后。
其缝隙必须密封，以防虫、水进入。
箱式站投运前必须检查下列箱式站底部与基础结合处必须水平，如遇各门开启有卡住现象，这是因为基础平面不平所至必须调整箱式变电站与基础面结合水平。
调整方法在箱式变电站底部与基础而缝隙处填塞薄铁片直至各室门开户灵活即可。
当整机装配完成后，装车发运必须注意整台箱体应和车前车后有一定距离，防止车在行路中因刹车而前后撞击，同时箱式站底架和车底板必须用电焊焊牢，再用钢丝把底架和车底绞紧，并用绳索从顶盖到车底分几道上下扎紧。
凡绳索扎到之处必须用纸板或其它软物垫好以防涂层表面损伤。
为使运行中箱式站保持完好，最好半年或一年后对内部和外,部进行清扫和擦一次。
如发现因安装或运输中箱体外表面弄脏，可用洗涤剂擦刷，用清水冲洗即可。
典型系统方案举例参考电缆进出，终端供电，高供高计电缆进出，终端供电，高供高计，低压走廊式，低压电容补偿电缆进出，终端供电，高供低计，低压走廊式，低压电容补偿环保型非金属箱式变电站制造:上海昌开电器有限公司。
箱式变电站安装使用说明书
XWB箱式变电站安装使用说明书一产品概述XWB-10/户外（户内）、XWB-35/10（）型箱式变电站系列是由高压室、变压器室、低压室组成的高效变配电装置。
适用于额定电压35KV、12KV的电力系统。
具有成套性、占地省、可移动、结构合理、外形美观、安装维护方便和投资少的特点，适用于住宅小区、大型工地、工矿企事业单位、高层建筑、城市灯路灯控配电、油田、矿山、狭窄街道、临时用电等场所。
本开关设备能满足GB/T17467-1998、GB/T17467-1998等标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
二产品型号含义X W B — 35（10）/ （）□KVA容量低压侧额定电压高压侧额定电压变电站户外箱式三使用环境条件海拔高度：不超过2000米。
环境温度：上限为40℃；下限为-30℃，高寒地区-40℃。
风压不超过700Pa（相当于风速34m/s）。
地震烈度不超过8度。
没有火灾、爆炸危险。
没有剧烈震动，垂直倾斜度不超过5°及化学腐蚀等严重污秽的场所。
超出上述环境条件时，用户应与制造厂协商。
四结构概述本系列产品系框架结，用型钢经特殊防腐处理后焊接而成。
外壳可采用防锈铝合金板、彩色夹心钢板、非金属。
箱顶为双层结构具有隔热、排气降温的作用。
所有操作均在柜门关闭状态下进行。
具备完善有效的“五防”功能，防止误操作。
进出线方式：高压电缆进，低压电缆出；高压电缆进，低压架空出；高压架空进，低压电缆出；高压架空进，低压架空出。
高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
变压器室可选择 S9、S11以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统。
采用自然通风和强迫通风两种方式，通风冷却性能良好。
箱式变电站(箱变)PPT课件
作
用
作为保证检修
时人身安全的接 地装置 。
它具有一定的关合能力以保护开关设备内其它电气设备 不受损坏，可与各种高压开关柜配套使用，作为 高压电器设备检修时接地保护。
17
FV避雷器HY5WS-17/50
金属氧化物避雷器是当前限制过电压最先 进的一种保护电器，被广泛地用于发电、输 变、变电、配电系统中，使电气设备的绝缘 免受过电压的损害。
•5-表示冲击放电电流为5KA
•W—表示无间隙
•S—表示配电型
•17-表示避雷器的额定电压为17KV18•50-表示避雷器的残压为50KV
高压计量柜内用PT、CT、 FU
PT:电压互感器JDZ-10 作电压、电能测量及继电保护之用 CT:电流互感器LZZJB9-10A 全封闭支柱式结构，作电气测量和电气保护之用 FU:高压熔断器RN2-10/1A RN2型户内高压限流熔断器，用于电压互感器的保
置的设备不同。
20
变压器室
箱变内可装各种型号的油变，干变。 一台箱变内可以装有2台变压器，一般会称为：容量×2，
21
22
低压部分
23
低压部分组成
1.低压进线柜 2.低压出线柜 3.低压补偿柜
24
部分资料从网络收集整 理而来，供大家参考，
感谢您的关注！
有机外套金属氧化物避雷器是有机绝缘材 料和传统的瓷套式金属氧化物避雷器技术优 点相结合，具有电气绝缘性能好，介电强度 高、抗漏痕、抗电蚀、耐热、耐寒、耐老化 、防爆、憎水性、密封性等优点。
作
用
限制过电压 保护交流电力系统的电 气设备免遭大气过电压
和操作过电压损坏
•Y—表示瓷套式金属氧化物避雷器
•H—表示复合绝缘外套
箱变操作使用说明
TZBWO-12铁路电力远动智能箱变安装使用与维护手册Railway Remote Intelligent Compact SubstationInstruction manual青岛特锐德电气有限公司TGOOD ELECTRIC CO.,LTD QINGDAO始终安全第一Safety first-always！在开关设备安装使用前请先仔细阅读本说明书That’s why our instruction manual begins with these recommendations箱式变电站安装于户外场所。
Compact substation install outdoor suitable for electrical equipment.确保由专职电气人员进行安装、操作和维护。
Ensure that installation，operation and maintenance are carried out by specialist electricians only.必须保证现场电气设备的联接条件和工作规程的适用和安全性。
Comply in full with the legally recognized standards（DIN VDE/IEC），the connection conditions of the local electrical utility and the applicable safety at work regulations.有关开关设备的一切操作，都要遵守说明书中的相应规定。
Observe the relevant information in the instruction manual for all actions involving switchgear and switchboards.危险Danger要特别注意说明书中标有这个危险标志的注意事项。
箱变 说明书
新建10kV供电工程箱变部分施工图设计设计说明书及材料表设计单位：设计证号：地址：日期： 2016年03月批准：审核：校核：编写：目录1、工程概述 (4)2、设计依据 (4)3、卷册划分 (4)4、设计范围、管理模式 (4)5、设备布置及运输 (4)6、电气一次部分 (4)7、电气二次部分 (5)8、土建部分 (6)9、接地装置 (6)10、箱体 (6)11、消防 (7)12、其他要求 (7)13、主要设备材料清册 (8)1、工程概述本工程位于交叉口之间，距赣水路140m处绿化带内新建1台箱变供用电。
新建箱变的变压器容量为630kVA。
2、设计依据2.1 提供的相关技术资料。
2.2 依据该项目《供电方案答复单》。
2.3 根据国家颁布现行的相关法律、法规及规程、规范。
3、卷册划分本工程图纸共分三个卷册，第一卷为10kV线路部分，图纸编号为D0101；第二卷为箱变电气接线部分，图纸编号为D0201；第三卷为土建部分，图纸编号为T0301。
4、设计范围、管理模式4.1 设计范围为1台10kV箱式变电站内的电气设备及箱变的基础结构。
4.2 运行管理模式按无人值班设计。
5、设备布置及运输箱式变设置在户外地坪上，箱式变与其他建筑物的距离满足防火规范要求。
高压配电室、低压配电室和变压器室平面为“品”字形布置方式。
该厂区有车辆进出口，可以满足检修人员及所需原材料的运输使用，便于车辆进出、检修及满足消防要求。
6、电气一次部分6.1 变压器容量箱变主变压器容量采用630kVA。
6.2 电气主接线箱变采用单母线接线方式。
6.3 进出线规模10kV侧采用2回进线1回出线；0.4kV低压侧采用1回进线2 回出线。
6.4 主要设备选择6.4.1 10kV设备短路电流按25kA设计。
6.4.2 每台箱变内设S11-M-630/10.5±2×2.5%/0.4kV 接线组别Dyn11油浸变压器一台。
变压器接线端子上设绝缘保护罩。
