气缸盖三面钻组合机床
ZH1105柴油机气缸体三面粗镗组合机床设计(夹具设计)
0
ZH1105C 柴油机气缸体三面粗镗组合机床设计（夹具设计）
1 前言
组合机床是根据加工需要，以大量通用部件为基础，配以少量专用部件组成 的一种高效专用机床。组合机床主要用于平面加工和孔加工。平面加工包括铣平 面、车端面、刮平面；孔加工包括钻、扩、铰、镗孔以及倒角、切槽、攻螺纹等。 组合机床最适宜于加工各种大中型箱体类零件，如气缸体、气缸盖、变速箱体等 零件。目前，组合机床在汽车、拖拉机、仪器仪表、军工及缝纫机、柴油机、纺 织、航空等部门，应用越来越普遍。组合机床主要适用于棱体类零件和杂体的孔 面加工，生产效率高，研制周期短，便于设计、制造和使用维修，配置灵活，且 自动化程度高，劳动强度低。在将来，组合机床将向五个方面发展：高速化、高 精度化、复合化、高科技含量化以及环保化。同时，在自动化方面，将会进一步 提高 [1] 。
本毕业设计课题是 ZH1105 柴油机气缸体三面钻镗孔组合机床的设计，来源 于江动集团江淮动力股份有限公司。本组合机床有四人完成，本人将进行总体及 夹具设计。组合机床的设计过程包括前期调研，总体设计，技术设计和工作设计。 总体设计，包括工艺分析、定位基准的选择、滑台型式的选择、通过选择切削用 量选择刀具；还需编制“三图一卡”，即加工工序图，加工示意图，机床联系尺 寸图，生产率计算卡。技术设计就是根据总体设计已经确定的“三图一卡”，设 计主轴箱等专用部件正式总图；工作设计即绘制各个专用部件的施工图样，编制 各零部件明细表 [1] 。
ZH1105柴油机气缸体三面粗镗组合机床设计(后主轴箱设计)-开题报告
图纸修改、设计说明书修改、定稿，材料复查。
6月14日～6月15日．毕业设计材料评阅。
6月16日～6月18日．毕业答辩。
6月19日～6月21日．材料整理装袋。
见
签名
年月 日
七、学院意见
签名
年月 日
①领导统一认识、高度重视、全面规划；②产学研结合、企业作为主体、重点抓应用；③加强人员培养和培训工作；④从企业实际出发，采用滚雪球战术；⑤抓管理技术、少硬件投资、向管理要效益；⑥参与国际合作、跟踪国际研究动态、引进、消化、创新先进技术；⑦制定合理政策、促进民族工业发展；⑧扶持中小企业，增加知识投入；⑨促进学科交叉，加强基础研究。
毕业设计
开题论证报告
专业
学生姓名
班级
学号
指导教师
完成日期
课题名称：ZH1105柴油机气缸三面粗镗组合机床后主轴箱设计
一、课题来源、课题研究的主要内容及国内外现状综述
课题来源于盐城市江动集团,课题研究的主要内容是设计ZH1105柴油机气缸三面粗镗组合机床，具体进行总体/后主轴箱设计。主要的内容有：
1.总体设计：
3)根据制造要求来选择立式或卧式；
4)确定它的制造过程、制造工艺、来改善机床的性能；
5)认真阅读被加工零件的图样,研究其尺寸、形状、材料、硬度、重量、被加工部件的结构及加工精度和表面粗糙度；
6)通过毕业实习深入到组合机床的制造和使用单位,全面精细地调查和使用机床的布置,毛坯和制品的流向、工人的技术水平、刀具制造能力以及单位的技术能力、生产经验、和设备状况等条件；
毕业实习，查阅资料，到多个公司实践，撰写实习报告。
3月18日～4月15日．开题阶段。
提出总体设计方案及草图，填写开题报告。
多轴钻孔组合机床设计
摘要本次设计是结合近年来国内外机床行业发展的新趋势,针对柴油机汽缸盖两侧的小孔钻削的组合机床设计.组合机床是由大量的通用部件和少量的专用部件组成的工序集中的高效率机床,它能够对一种(多种)零件进行多刀,多轴,多面,多工位加工,制造的周期短,投资少,经济效益高.关键词:汽缸盖;毛坯;定位;机床夹具;金属切削;钻头ABSTRACTThis design was unified the new tendency of domestic and foreign machine tool’s industry development in the recent years, aimed at the design of assembled machine tool of the two sides’ pore drilling of diesel engine cylinder’s cover. The assembled machine tool is the centralized working procedure and high efficiency machine tool, which is composed by the massive general parts and the few special parts, it can process one kind (or many kinds)of part on the multi-knives, multiple-spindle, multi- surface, multi-locations. Its manufacture cycle is short, the investment is little ,but the economic benefit is high.Keywords:Cylinder Head；roughCutters；allocation; jig; metal cutting; drills目录摘要 (I)ABSTRACT (II)前言 (1)第一章零件的分析 (2)1.1零件的功用 (2)1.2零件的工艺分析 (2)1.3 确定毛坯的制造形式,加工余量,工序尺寸及毛坯尺寸 (3)1.3.2精基准的选择 (5)1.3.3粗基准的选择 (5)1.4 工艺路线的拟订及工艺方案的分析 (5)1.4.1工艺路线的拟订 (5)1.4.2 工艺方案的分析，加工设备的选择及刀具、夹具、量具的选用 (6)第二章指定工序的夹具设计 (8)2.1 问题的提出 (8)2.1.1 夹具定位元件的设计及定位误差的分析计算 (8)2.2夹具设计 (10)2.2.1定位基准的选择 (10)2.2.2切削力与夹紧力的计算 (11)2.3支承部件的设计 (12)2.4夹具设计及操作的简要说明 (12)第三章组合机床的设计 (13)3.1组合机床的概述 (13)3.2组合机床方案的制定 (15)3.2.1 工艺路线的确立 (15)3.2.2 机床配置型式的选择 (15)3.2.3 定位基准的选择 (16)3.2.4 滑台型式的选择 (16)3.3 确定切削用量及选择刀具 (16)3.3.1 选择切削用量 (16)3.3.2计算切削力、切削扭矩及切削功率 (17)3.3.3 选择刀具结构 (17)3.4 组合机床总体设计—三图一卡 (17)3.4.1 被加工零件工序图 (17)3.4.2 加工示意图 (17)3.4.3 机床尺寸联系总图 (21)3.4.4 机床生产率计算卡 (23)四组合机床主轴箱设计 (24)4.1主轴箱的概述 (24)4.2主轴箱的设计步骤和内容 (24)4.2.1 绘制主轴箱原始依据图 (24)4.2.2 主轴结构型式的选择和动力计算 (24)4.2.3 主轴箱传动系统的设计与计算 (25)4.2.4主轴箱坐标计算 (28)4.2.5主轴箱总图设计 (29)总结 (31)参考文献 (32)致谢 (33)前言本次设计是对大学生活的一次总结,上岗之前的最后一次检阅,是一种考验也是一种综合素质的体现.本次设计把机械制造专业所学的金属切削原理及刀具，机械制造装备，机床夹具设计，机械制造工艺学及气压传动等专业课程知识有机的结合起来，同时根据人才培养计划中对我们知识和能力的要求对相关专业基础知识和所学内容进行整合，使我们了解科学技术发展前沿的状况.设计中的一些观点,方案是在和指导老师商量后才确定的,虽然如此,设计中也一定存在着许多不足之处,希望读者批评指教,以待改进.设计能够顺利的完成是和指导老师张老师的悉心指导,以及共同设计的同学一起探讨不可分的,在此,向指导过我们的老师帮助过我们的同学一并致谢并希望在今后的学习和工作中能够继续的到你们支持.第一章 零件的分析1.1零件的功用气缸盖密封气缸并形成燃烧室顶面;气缸盖根据不同情况安装有进、排气门,喷油嘴(或火花塞),启动阀等零部件,并且布置进、排气道,以控制新鲜充量与燃料进入气缸燃烧;很大一部分热量由气缸盖传递给冷却介质,水冷内燃机的缸盖中布置有冷却水腔.本次加工的气缸盖是EM —165型,属于水冷式.1.2零件的工艺分析由气缸盖零件图可知,其材料为HT250,该材料具有较高的强度、耐磨性、耐热性及其适于较大应力.该零件形状不规则,尺寸精度,形状位置精度要求均较高.对零件图上的主要技术要求分析如下:1. 5.102φ⨯mm 两个定位孔,应该保证孔的实际轮廓必须位于直径为最小实体实效尺寸7.10φmm,且与基准A 、B-C 、D 位置关联的最小实体实效边界内.位置度公差值为2.0φmm 是该孔处于最大实体尺寸5.10φmm 时给定的,表面粗糙度m Ra μ5.12.2. mm H 711202.00+⨯φ与底面有垂直度要求,其值为mm 100/1.0φ.以保证进、排气门的纵向移动精度.圆柱度为mm 006.0;表面粗糙度值为m Ra μ6.1,以保证进、排气门的运动精度.3. mm H 727021.00+φ与mm H 711202.00+⨯φ有同轴度要求,尺寸精度为7级,同轴度要求为mm 04.0φ,以保证排气门的位置精度.4. mm H 729021.00+φ与mm H 711202.00+⨯φ有同轴度要求, 同轴度要求为mm 04.0φ,以保证进气门的位置精度.5. 进、排气孔的沉孔面要求圆跳动不大于mm 08.0,以保证进、排气门与进、排气孔的配合精度.6. 进、排气孔的出口圆度要求为mm 009.0,以保证进、排气门的圆周面与孔口的配合精度.7. mm H 726021.00+φ的圆度要求为mm 009.0,尺寸精度为7级, 以保证镶块的装配精度.8 mm H 918043.00+φ的粗糙度要求为m Ra μ3.6;孔底面的粗糙度要求为m Ra μ2.3;孔底面的圆跳动要求为mm 07.0,以保证喷油器的装配精度.9. Hmm M 682⨯-的位置度公差为mm 5.0φ,应该保证螺纹的最小实体尺寸为mm 5.8φ,且与基准F 位置关系的最小实体实效边界内.以保证喷油器的位置和装配精度.1.3 确定毛坯的制造形式,加工余量,工序尺寸及毛坯尺寸由零件图知,零件材料为HT250,其铸造性能有切削性能均佳,该件属于大批量生产,查<<机械加工工艺实用手册>>表6-68知采用砂型机器造型,低压铸造.又由于箱体零件的内腔(排、进气孔)及mmSR10的球形孔,穿配气机构顶杆孔需铸出,故还应该安放型芯.此外,为了消除残余应力,铸造后还应该安排人工时效.根据(<<机械加工工艺手册>>李洪主编)表2.3-6,该种零件的尺寸公差等级CT为7-9级;加工余量等级MA为F级,故取CT为9级, MA为F级.根据(<<机械加工工艺手册>>李洪主编)表 2.3-5,用查表法确定各表面的总余量如表1-1所示:根据(<<机械加工工艺手册>>李洪主编)表 2.3-9，可得铸件主要尺寸的公差，如表1-2所示：表1-2 主要毛坯尺寸公差单位：mm毛坯加工余量理论图：图一所示图一各加工面如图二所示：图二1.3.1基准的选择基准的选择应该根据被加工零件的技术要求，在保证产品质量的前提下，有较高的生产率，有较好的经济效果，应该先选择精基准，获得最主要的技术要求；在保证精基准可靠的前提下选择粗基准。
毕业设计题目 机械类
591 丝杠车床改光杠键槽铣专机进给系统设计
592 台式车床车头箱孔系加工分配箱机构设计
593 台式车床车头箱孔系加工镗模设计
594 卧式钢筋切断机的设计
595 (560×450×279) 塑料水槽及其注模具设计
596 Φ146.6药瓶注塑模设计
597 电机炭刷架冷冲压模具设计
3L-108空气压缩机曲轴零件的机械加工工艺及夹具设计 基于2BGF— l2o型旋耕播种机的研制与探讨 洗衣机进水盒注塑模具设计
4t小型液压挖掘机液压系统设计 基于ANSYS的挤出跑步机塑料边条模具的设计及机头的加工 活动缸壁双联缸式摆动发动机的结构设计
5号电池充电器外壳的塑件注射模 基于MATLAB的油膜轴承载荷特性研究 活塞的机械加工工艺，典型夹具及其CAD设计
C616型普通车床改造为经济型数控车床 塑料外壳注射模的设计 游戏机按钮注塑模具设计
C616车床改造成用MCS—51系列单片机控制的经济型车床 塑料拉手注塑模具设计 游标卡尺盒注射模具设计
C618数控车床的主传动系统设计 塑料插座上座模具设计 湖南Y12型拖拉机轮圈落料与首次拉深模设计
C618车床改造成用MCS—51系列单片机控制的经济型车床 塑料架注射模具设计 溜板箱毕业设计
AUTOCAD的原理及应用 基于三维的柴油机气缸体三面钻削组合机床总体及右主轴箱 液压升降平台
AWC机架现场扩孔机设计 基于三维的柴油机气缸体三面钻削组合机床总体及后主轴箱 液压卷花机
BSG2213宽带砂光机的机械结构设计 基于三维的柴油机气缸体三面钻削组合机床总体及夹具设计 液压机的设计
684 φ400筒辊磨回转、支承、喂料装置设计
ZH1115W柴油机气缸体三面粗镗组合机床总体及左主轴箱设计-实习报告

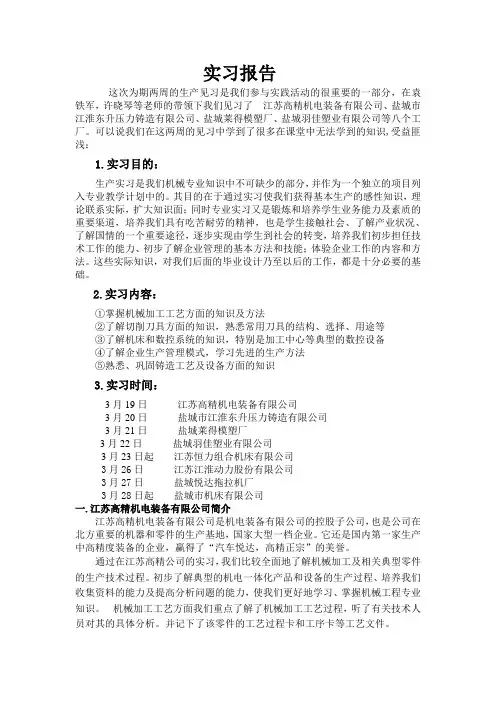

实习报告这次为期两周的生产见习是我们参与实践活动的很重要的一部分，在袁铁军，许晓琴等老师的带领下我们见习了江苏高精机电装备有限公司、盐城市江淮东升压力铸造有限公司、盐城莱得模塑厂、盐城羽佳塑业有限公司等八个工厂。
可以说我们在这两周的见习中学到了很多在课堂中无法学到的知识,受益匪浅：1.实习目的：生产实习是我们机械专业知识中不可缺少的部分，并作为一个独立的项目列入专业教学计划中的。
其目的在于通过实习使我们获得基本生产的感性知识，理论联系实际，扩大知识面；同时专业实习又是锻炼和培养学生业务能力及素质的重要渠道，培养我们具有吃苦耐劳的精神，也是学生接触社会、了解产业状况、了解国情的一个重要途径，逐步实现由学生到社会的转变，培养我们初步担任技术工作的能力、初步了解企业管理的基本方法和技能；体验企业工作的内容和方法。
这些实际知识，对我们后面的毕业设计乃至以后的工作，都是十分必要的基础。
2.实习内容：①掌握机械加工工艺方面的知识及方法②了解切削刀具方面的知识，熟悉常用刀具的结构、选择、用途等③了解机床和数控系统的知识，特别是加工中心等典型的数控设备④了解企业生产管理模式，学习先进的生产方法⑤熟悉、巩固铸造工艺及设备方面的知识3.实习时间：3月19日江苏高精机电装备有限公司3月20日盐城市江淮东升压力铸造有限公司3月21日盐城莱得模塑厂3月22日盐城羽佳塑业有限公司3月23日起江苏恒力组合机床有限公司3月26日江苏江淮动力股份有限公司3月27日盐城悦达拖拉机厂3月28日起盐城市机床有限公司一.江苏高精机电装备有限公司简介江苏高精机电装备有限公司是机电装备有限公司的控股子公司，也是公司在北方重要的机器和零件的生产基地，国家大型一档企业。
它还是国内第一家生产中高精度装备的企业，赢得了“汽车悦达，高精正宗”的美誉。
通过在江苏高精公司的实习，我们比较全面地了解机械加工及相关典型零件的生产技术过程。
初步了解典型的机电一体化产品和设备的生产过程、培养我们收集资料的能力及提高分析问题的能力，使我们更好地学习、掌握机械工程专业知识。
柴油机气缸体钻削组合机床总体及左主轴箱设计
柴油机气缸体三面钻削组合机床总体及左主轴箱设计摘要：本课题设计了ZH1105W柴油机气缸体卧式三面钻削组合机床。
课题来源于江动集团。
该组合机床是针对ZH1105W柴油机体左、右、后三个面上31个孔多工序加工，生产率低，位置精度误差大的问题而设计的。
ZH1105W气缸体三面钻床的设计，主要是为了提高加工效率和质量、降低加工成本。
根据被加工工件的特点以及加工工艺的要求，进行了总体设计。
选定了定位基准，确定了机床的配置形式以及工件的定位夹紧方案，选择了合适的切削用量、刀具及动力部件。
总体设计主要是绘制被加工零件工序图、加工示意图、机床联系尺寸总图和编制生产率计算卡。
在完成总体设计的基础上，绘制左主轴箱设计的原始依据图，拟订传动系统，确定传动参数，设计轴的结构，并进行齿轮、轴等相关零件的强度校核计算。
本设计结构合理，为使组合机床能够尽快投入生产应用，配置结构中充分使用了标准及通用部件。
工艺性良好、方案可行、有实际使用价值。
该机床能满足孔的加工要求，提高生产效率、降低工人劳动强度。
关键词：组合机床；总体设计；左主轴箱设计本设计来自：完美毕业设计网登陆网站联系客服远程截图或者远程控观看完整全套论文图纸设计客服QQ：8191040The Design of General and Left-side Spindle BoxThree-side Drilling Modular Machine for the EngineCylinder BodyAbstract: This subject is to design the ZH1105W diesel engine cylinder body which drills and expands and makes the lathe up horizontally and three-sidedly. The subject comes from the Jiangdong Group. It makes up lathe to ZH1105W diesel oil organism Left deviation, Right deviation, Behind deviation 31 hole large processes process to it's time, the productivity is low, the problem and designing of the precision of position with great error. Thus guarantee the precision of position of the hole, improve production efficiency, and reduce worker's labor intensity.In order to improve the working efficiency and product’s quality and make the machining cost lower, the three-side drilling machine for the ZH1105W cylinder body. Based on the character and the process analysis of the workpiece, the designing system is made. After the location datum are designated, the disposition of machine and the mechanism clamping system being determined, the reasonable cutting data, the cutter and the power part are chosen. Overall it is process into part process picture, process sketch map, lathe contact size general drawing and work out productivity calculating the card to draw mainly to design. The primitive basis charts of the left-side spindle box were drawn; the transmission system and the parameter are drafted. Then, the structure of the axis is designed and the intensity checks of the components of the gear, axis and so on are carried on. The project organization reasonable, for it makes up lathe drop the production application into as soon as possible to make, have disposed and fully used the standard part in common use in the structure. The craft is good, the scheme is feasible, and actual use value. This machine can satisfy the requirement of high precision of the hole. Production efficiency and labor strength are improved by this process.Keywords：Modular machine tool; The Design of General; The Design of Left-sideSpindle Box目录1 前言 (1)1.1 课题内容 (1)1.2 课题来由 (1)1.2.1 课题背景 (1)1.2.2 课题要求 (1)1.3 组合机床国内外发展概况 (1)1.4 本课题主要解决的问题和总体设计思路 (2)2 组合机床总体设计 (3)2.1 工艺方案的拟定 (3)2.1.1 被加工零件的特点 (3)2.1.2 工艺路线的确定 (3)2.1.3 定位基准和夹紧部位的选择 (4)2.1.4 影响机床工艺方案制定的主要因素 (4)2.2 三图一卡设计 (5)2.2.1 被加工零件工序图 (5)2.2.2 加工示意图 (5)2.2.3 机床尺寸联系总图 (9)2.2.4 机床生产率计算卡 (12)3组合机床左主轴箱设计 (16)3.1绘制左主轴箱设计原始依据图 (16)3.2 主轴结构型式的选择及动力计算 (18)3.2.1 主轴结构型式的选择 (18)3.2.2 主轴直径和齿轮模数的初步确定 (18)3.2.3 主轴箱动力计算 (19)3.3 主轴箱传动系统的设计与计算 (19)3.3.1 计算驱动轴、主轴的坐标尺寸 (19)3.3.2 拟定主轴箱传动路线 (19)3.3.3 传动轴位置和转速及齿轮齿数 (20)3.4 主轴箱中传动轴坐标的计算及坐标检查图的绘制 (26)3.4.1 传动轴坐标的计算 (26)3.4.2 坐标检查图的绘制 (32)3.5 左主轴箱中变位齿轮的计算 (33)3.6 传动轴直径的确定和轴强度的校核 (34)3.6.1 轴径的确定 (34)3.6.2 轴的校核 (34)3.7 齿轮校核计算 (36)4 结论 (39)参考文献 (40)致谢 (41)附录 (42)1 前言1.1 课题内容本课题是设计一台三面钻削的组合机床，来对ZH1105W柴油机气缸体三面31个孔进行加工，并且保证相应的位置精度。
柴油机气缸体三面攻螺纹机床设计
0前言组合机床主要用于平面加工和孔加工。
平面加工包括铣平面、车端面、刮平面；孔加工包括钻、扩、铰、镗孔以及倒角、切槽、攻螺纹等。
组合机床最适宜于加工各种大中型箱体类零件，如气缸体、气缸盖、变速箱体等零件。
根据课题要求、ZH1105柴油机气缸体要加工工序的特点和减少工人的劳动强度、降低生产成本和提高加工效率用组合机床对ZH1105柴油机气缸体三面上31个螺纹进行加工。
设计本组合机床时尽能的采用通用件，以降低成本。
因此本组合机床应用通用多轴箱、通用主轴、传动件、齿轮和附加机构。
通用件选用是根据所需的功率、进给力、进给速度等要求的。
多轴箱尺寸应根据加工主轴分布位置通过估算，并圆整后选用相近似尺寸的标准规格的多轴箱，据此选择结合尺寸的动力箱。
尽可能按通用部件的配套关系选用通用部件。
工艺方案的拟定是组合机床设计的关键一步。
因为工艺方案在很大程度上决定组合机床的结构配置和实用性能。
应根据工件的加工特点，充分考虑各种影响因素，经济分析的基础拟定出可靠的工艺方案。
从而确定组合机床的配置型式及结构方案应根据工件的结构特点，并进行组合机床总体方案图样文件的设计。
粗精加工分开原则，粗加工时的切削负荷较大，切削产生的热变形、较大夹压力引起的工件变形以及切削振等动，对精加工工序十分不利，影响加工尺寸精度和表面粗糙度，因此应选择粗精加工工序分开的原则。
拟定工艺方案时，在保证加工质量和操作维修方便的前提下，应适当提高工序集中程度。
因此全面分析多方因数和理决定工序集中程度。
1ZH1105柴油机气缸体三面攻螺纹组合机床设计被加工零件工序图是根据制定的工艺方案，表示所设计的组合机床完成的工序内容，加工部位的尺寸、精度、表面粗糙度及技术要求，加工用的定位基准、压紧部位等，它是组合机床设计的具体依据，也是制造、使用、调整和检验机床精度的重要文件。
被加工零件工序图是在被加工零件图基础上，突出本机床的加工内容。
加工示意图是在工艺方案和机床总体方案确定的基础上绘制的，加工示意图应与机床实际加工状态一致。
ZH1105气缸盖三面钻组合机床设计
基于三维的柴油机气缸盖组合钻床总体及夹具设计摘要：本设计课题来源于盐城市江淮动力集团。
柴油机气缸盖是需要大量生产的零件，为了提高加工精度和生产效率，需要设计一种组合机床来改善柴油机气缸盖的加工情况。
本组合机床是针对ZH1105柴油机气缸盖上面排气道面上2×M10—7H 螺纹底孔，井气道上4×M10－7H螺纹底孔，G3/8"放置螺塞底孔同时加工的需要而设计的。
该设计的内容包括总体设计和夹具设计两方面。
在总体设计中分析了被加工零件的加工工艺性，选择了加工的定位基准及夹紧方案，合适的切削用量、刀具、及机床的配置型式，合适的结构方案等，同时完成了“三图一卡”的绘制。
在夹具设计方面，采用了专用夹具，用符合六点定位原则的“一面两孔”定位方案消除工件的六个自由度，使工件获得稳定可靠的定位，并有同时加工零件两个表面的可能，能高度集中工序。
夹紧装置则选用比较安全、可靠、方便的液压夹紧装置，使夹紧平稳可靠。
本组合机床效率高，成本低，加工精度高，操作使用方便，减轻了工人的劳动强度，提高了劳动生产率，满足了设计需要。
关键词：组合机床；夹具；柴油机气缸盖Based on the 3D engine cylinder head of the overall compositionof drilling and fixture designAbstract: The design project is from Jiangdong Dynamic Group, Yancheng. Considering a large quantity of parts needed by diesels, a modular machine tool is designed to improve the accuracy and efficiency of diesel production.The combination of machine tools against ZH1105 diesel engine exhaust, cylinder head above surface 2 ×M10-7H thread bottom outlet, gas wells over the 4 × M10-7H thread bottom outlet, G3 / 8 "at the same time placing Bottom. The design is mainly focused on both the overall design and jig design. The overall design makes detailed analysis of processing techonology, choice of the positioning datum of processing, grip program, proper cutting parameters, cutting tools, the configuration types of machine tools, the proper construction program and so on. Meanwhile the drawing of “Three Charts and One Card” (automatic drawing process chart, size relation chart, machining schematic diagram and production calculating card) are completed. As far as jigs are concered, a special fixture are employed with the aid of the three platforms positioning program according to the principle of six points positioning to eliminate the six degrees of freedom of workpiece for a stable and reliable positioning, and the synchronous processing of two surfaces of parts which can simplifying the process. The safer, more reliable and convient hydraulic grip devices are employed for a stable and reliable grip. The charateristics of effiecy, low cost, high processing accuracy, easy operation, the machine tool are obtained to relieve the labor internsity, improve efficiency which meets the requirements of the design.Key Words: Modular machine tool; Fixture; Diesel engine cylinder head基于三维的柴油机气缸盖组合钻床总体及夹具设计目录1 前言 (1)2 组合机床总体设计 (3)2.1 总体方案论证 (3)2.1.1 加工对象工艺性分析 (3)2.1.2 机床配置型式的选择 (3)2.1.3 定位基准的选择 (3)2.2 确定切削用量及选择刀具 (4)2.2.1 选择切削用量 (4)2.2.2 计算切削力、切削扭矩及切削功率 (5)2.2.3 刀具耐用度的计算 (7)2.2.4 选择刀具结构 (8)2.3 三图一卡设计 (8)2.3.1 被加工零件工序图 (8)2.3.2 加工示意图 (8)2.3.3 机床联系尺寸图 (10)2.3.4 机床生产率计算卡 (12)3 组合机床夹具设计 (15)3.1.1 零件的工艺性分析 (15)3.1.2 夹具设计的基本要求 (15)3.1.3 夹具总体结构构思 (16)3.2 定位方案的确定 (16)3.2.1 定位方案的论证 (16)3.2.2 定位基准的选择 (16)3.2.3 定位的实现方法 (16)3.3 误差分析 (18)3.3.1影响加工精度的因素 (18)3.3.2保证加工精度的条件 (18)3.4 夹紧方案确定 (20)3.4.1 夹紧装置的确定 (20)3.4.2 夹紧力的确定 (22)3.4.3 夹紧液压缸的选择 (23)3.5 导向装置的选择 (24)3.5.1 钻模套型式的选择和设计 (24)3.5.2 钻模板的类型和设计 (25)3.6 夹具体确定 (25)3.7 夹具体三维模型 (26)4 结论 (30)参考文献 (33)致谢 (34)附录 (35)基于三维的柴油机气缸盖组合钻床总体及夹具设计1 前言组合机床是根据工件加工需要,以大量通用部件为基础,配以少量专用部件组成的一种高效的专用机床。
