缸盖加工工艺概述
发动机缸盖机械加工工艺及夹具设计
发动机缸盖机械加工工艺及夹具设计你们有没有好奇过汽车、摩托车这些交通工具里面的发动机？发动机就像是它们的“心脏”，而发动机缸盖，就是这个“心脏”上很重要的一部分。
今天，就一起来探索一下发动机缸盖的机械加工工艺，还有它的夹具设计，这就像是一场奇妙的小冒险！一、发动机缸盖是个啥？想象一下，发动机就像一个大工厂，里面有好多小零件在忙碌地工作着。
发动机缸盖，就像是这个工厂的“大屋顶”。
它盖在发动机的上面，有好多重要的作用。
比如说，它要把燃烧产生的力量传递下去，让发动机能够有力气工作；还要保证里面的机油、冷却液不会乱跑，就像给发动机穿上了一层保护衣。
举个例子，就像家里的水壶，壶盖是不是能把热气和水都好好地“关”在壶里？发动机缸盖也有点像这个壶盖，不过它要做的事情可比壶盖复杂多！二、机械加工工艺的神奇之旅。
那这个发动机缸盖是怎么制作出来的？这就需要用到机械加工工艺，就像魔法师用魔法把一块普通的金属变成了神奇的缸盖。
第一步，要先把一块大大的金属材料切割成差不多缸盖的形状。
这就好像用剪刀把一张纸剪成想要的样子。
然后，要用一种很厉害的工具，把缸盖的表面磨得平平的、滑滑的。
你可以想象一下，就像用橡皮擦把铅笔写过的痕迹擦得干干净净，这样缸盖的表面就会很光滑。
接着，还要在缸盖上钻出好多好多的小孔。
这些小孔就像是小通道，有的是用来让冷却液通过，给发动机降温的；有的是用来让机油流进去，给发动机“润润嗓子”，让它工作得更顺畅。
这钻小孔的过程，就像用铅笔在纸上扎小孔一样，只不过用的工具更厉害。
比如说，有个工厂的工人叔叔在加工缸盖的时候，他们非常细心地操作着机器，一点点地把缸盖打磨、钻孔，就像在照顾一个珍贵的宝贝一样。
经过他们的努力，一个漂亮的发动机缸盖就慢慢成型。
三、夹具设计的小秘密。
那在加工缸盖的时候，怎么才能让它乖乖地待在那里，不会乱动？这就需要用到夹具。
夹具就像是一个小助手，它能紧紧地抱住缸盖，让它在加工的时候保持稳定。
发动机气缸盖加工工艺
柴油机外形
2
柴油机外形
3
柴油机外形4气缸盖 气体5缸盖实物照片
6
缸盖实物照片
7
缸盖实物照片
8
缸盖实物照片
9
缸盖实物照片
10
缸盖实物照片
11
12
13
14
缸盖加工基本流程
1、使用缸盖毛坯基准（气道凸台、进气座圈孔），粗铣顶 底面和加工底面定位销孔
2、使用底面定位销孔一面两销作为基准，进行缸盖粗加工 （铣面、钻孔、铰孔、攻牙）
3、压装导管、座圈 4、枪铰导管孔、车座圈密封带（缸盖关键工序，座圈密封
带相对导管孔跳动0.03）
15
铣粗定位面
铣顶底面 加工底面销孔
加工缸盖外表面孔、导管座圈底孔
中间清洗
加工缸盖外表面孔（钻孔、攻牙）
压装导管 、座圈
精铣底面
枪铰导管孔、开密封带
16
线尾人工工序
精益求精 不断改善
缸盖加工工艺流程
缸盖加工工艺流程
《缸盖加工工艺流程》
缸盖是内燃机的一个重要零部件，它承载了气缸和气门等重要机件，对发动机的性能和可靠性有着重要影响。
缸盖的加工工艺流程对于发动机的性能和效率有着直接影响，因此需要严格控制和规范。
首先，缸盖加工的第一步是检测和修复。
在加工之前，需要对缸盖进行严格的检测，包括表面质量、尺寸精度、材料成分等方面的检验。
如果有问题，需要先进行修复或更换。
只有确保缸盖的质量和完整性，才能进行后续的加工工艺。
接下来是粗加工。
粗加工包括车削、铣削等工艺，主要是对缸盖的整体形状进行加工，包括气缸孔、进气口、排气口等部位。
这需要高精度的加工设备和精密的加工工艺，以确保缸盖的质量和尺寸精度。
然后是精加工。
精加工主要是对缸盖的各个孔道和表面进行加工，包括气门座、水路孔、油道孔等部位。
这需要精密的加工设备和高技术的加工工艺，以确保缸盖的各项性能指标的达标。
最后是表面处理。
缸盖通常需要进行表面处理，包括喷涂、镀层等工艺，以提高其防腐蚀性能和耐磨性能。
综上所述，缸盖的加工工艺流程需要严格控制和规范，包括检
测和修复、粗加工、精加工和表面处理等环节，只有这样才能确保缸盖的质量和性能。
缸体缸盖加工工艺流程
缸体缸盖加工工艺流程
缸体缸盖加工工艺流程主要包括以下步骤：
1. 初加工：包括裁切、车削和钻孔等加工过程。
2. 研磨：采用砂轮或金刚石进行研磨，将表面光洁度提高到一定的等级。
3. 热处理：缸体、缸盖在加工完成后都需要进行热处理，以提高材料的强度和韧性。
4. 准备阀门座圈底孔加工：通过钣金加工或切割机工具加工出缸盖阀座圈的底孔。
5. 阀门、缸套、型砂、断根、封胶加工：这些加工过程主要是针对缸体和缸盖的加工。
6. 检测和质量控制：对加工后的缸体、缸盖进行严格检测，并确保质量达标。
7. 光亮：进行光亮处理，让缸体、缸盖表面更加光滑，达到更高的等级。
8. 包装：将加工完成的缸体和缸盖进行包装，确保其在运输和存储过程中不受损坏。
缸盖加工工艺流程讲座
372缸盖加工工艺流程讲座一．工艺布置 二．372工艺设计方法 三．工艺设计的前景一.工艺布置工艺介绍（毛坯）毛坯材料：铝合金 面：A、B、C粗基准 线：E、F粗基准 点： D粗基准燃 烧 室硬度：HB95-115 Cu和Si的含量粗基准F粗基 准C粗基准D 粗基准B 粗基准A 粗基准E工艺介绍（OP10）粗加工上结合面,钻铰定位销孔，粗加工后端面，粗镗进排气侧粗铣 凸轮轴孔，铣进排气齿轮槽内腔，粗钻各栓孔 钻铰定 位销孔 粗加工上 结合面粗加 工后 端面 粗镗进排气侧 粗铣凸轮轴孔粗加 工前 端面工艺介绍（OP20）粗加工下结合面，粗加工进排气侧面，铣传感器面并加工孔 ，加工排气面301-309各螺纹孔，，加工126光孔φ12通，加 工128光孔φ14通，精加工下结合面定位 粗加工下 结合面工艺介绍（OP20）加工 126光 孔加 工 128 光 孔精加工下结合面定位销工艺介绍（续）铣传感器面 并加工孔粗加 工进 气侧 面粗加工排 气侧面排气面301-309 各螺纹底孔加工喷油嘴孔，粗加工火花塞孔，粗加工进排气挺杆孔，精加工进 排气座圈底底孔和导管底孔 加工 喷油 嘴孔 精加工 排气座 圈底底 孔和导 管底孔 精加工 进气座 圈底底 孔和导 管底孔工艺介绍（OP30）工艺介绍（续）粗加工 火花塞 孔粗精加 工碗型 塞孔工艺介绍（OP40）中间清洗： 保证压气门压导管和阀座时工件清洁 保证工件的清洁度工艺介绍（OP45）水道试漏： 剔除不合格的工件工艺介绍（OP50）压气门压导管和阀座排气门 阀座 进气 门阀 座排气 门导 管排气 门导 管工艺介绍（OP60）精加工进气导管孔、座圈，精加工排气导管孔、座圈，精加工进排气 挺杆孔，精铣下结合面，精镗下结合面定位销孔 精加工进气导 管孔、座圈 精加工排气导 管孔、座圈精镗下 结合面 定位销 孔 精铣 下结 合面工艺介绍（OP60续）精加工进 排气挺杆 孔工艺介绍（OP65）精镗喷油嘴孔,精镗上结合面定位销孔,精樘253-260孔，精镗 火花塞光孔 ，加工上结合面螺纹孔 ，精铣上结合面 精镗火花 塞光孔 精镗上结 合面定位 销孔精铣上结 合面精樘253260孔工艺介绍（OP65续）精镗喷油 嘴孔工艺介绍（OP70）中间清洗： 保证装配凸轮轴罩盖时工件清洁 保证工件的清洁度工艺介绍（OP80）装配凸轮轴罩盖工艺介绍（OP90）精加工前后端面，精镗进排气凸轮轴孔 ，加工后端面各 螺纹孔 ，精镗506、507孔 精镗进排 气凸轮轴 孔 精加工前 后端面工艺介绍（OP90续）加工后端 面各螺纹 孔精镗 506、507 孔工艺介绍（OP100）最终清洗： 保证工件的最终清洁度工艺介绍（OP110）压装钢球和碗型塞碗型塞孔的作用： 铸造的工艺需要（清砂、冷却） 加工的工艺需要（加工时的定位）工艺介绍（OP120）水道、油道试漏：检验压装钢球和碗型塞的质量 检验毛坯的质量 发现加工过程中出现的异常原因工艺介绍（OP130）终检（下线的最终检查）：检验零件的外观质量 检查试漏各种标二. 372工艺设计方法生产纲领：372发动机为2万／班 生产线的工艺流程： 一般原则：先面后孔、先基准 后一般、先主后次、先粗后精 平面布置：设备布置、工件的流向、水电气的需 求、辅助用料的消耗（清洗剂、润滑油、切削液、 防锈油…） 投资规模：加工线包括6台nbh95（德国HULLER HILLE机床公司 ）型 机床。

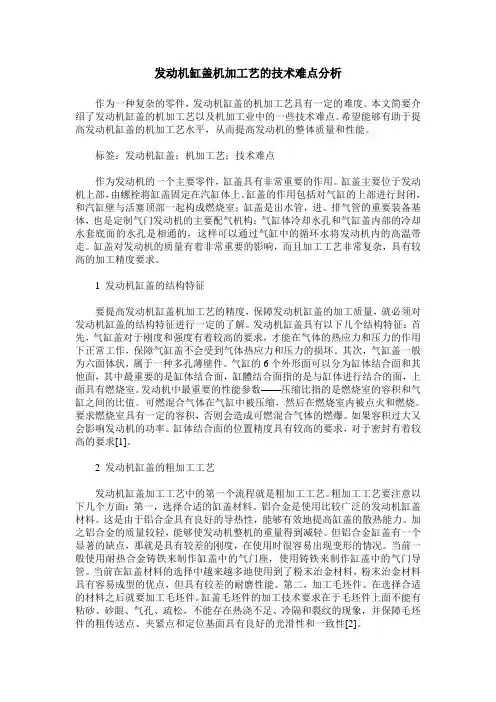

发动机缸盖机加工艺的技术难点分析
发动机缸盖机加工艺的技术难点分析作为一种复杂的零件，发动机缸盖的机加工艺具有一定的难度。
本文简要介绍了发动机缸盖的机加工艺以及机加工业中的一些技术难点。
希望能够有助于提高发动机缸盖的机加工艺水平，从而提高发动机的整体质量和性能。
标签：发动机缸盖；机加工艺；技术难点作为发动机的一个主要零件，缸盖具有非常重要的作用。
缸盖主要位于发动机上部，由螺栓将缸盖固定在汽缸体上。
缸盖的作用包括对气缸的上部进行封闭，和汽缸壁与活塞顶部一起构成燃烧室；缸盖是出水管，进、排气管的重要装备基体，也是定制气门发动机的主要配气机构；气缸体冷却水孔和气缸盖内部的冷却水套底面的水孔是相通的，这样可以通过气缸中的循环水将发动机内的高温带走。
缸盖对发动机的质量有着非常重要的影响，而且加工工艺非常复杂，具有较高的加工精度要求。
1 发动机缸盖的结构特征要提高发动机缸盖机加工艺的精度，保障发动机缸盖的加工质量，就必须对发动机缸盖的结构特征进行一定的了解。
发动机缸盖具有以下几个结构特征：首先，气缸盖对于刚度和强度有着较高的要求，才能在气体的热应力和压力的作用下正常工作，保障气缸盖不会受到气体热应力和压力的损坏。
其次，气缸盖一般为六面体状，属于一种多孔薄壁件。
气缸的6个外形面可以分为缸体结合面和其他面，其中最重要的是缸体结合面，缸體结合面指的是与缸体进行结合的面，上面具有燃烧室。
发动机中最重要的性能参数——压缩比指的是燃烧室的容积和气缸之间的比值。
可燃混合气体在气缸中被压缩，然后在燃烧室内被点火和燃烧。
要求燃烧室具有一定的容积，否则会造成可燃混合气体的燃爆。
如果容积过大又会影响发动机的功率。
缸体结合面的位置精度具有较高的要求，对于密封有着较高的要求[1]。
2 发动机缸盖的粗加工工艺发动机缸盖加工工艺中的第一个流程就是粗加工工艺。
粗加工工艺要注意以下几个方面：第一，选择合适的缸盖材料。
铝合金是使用比较广泛的发动机缸盖材料。
这是由于铝合金具有良好的导热性，能够有效地提高缸盖的散热能力。
汽车发动机缸盖的制造与流程
汽车发动机缸盖的制造与流程汽车发动机是汽车的心脏，而汽车发动机的缸盖则是保护发动机心脏的关键部件之一。
缸盖作为发动机的上盖，不仅起着密封气缸的作用，还承载着气缸盖上的零部件，如汽门、凸轮轴等。
因此，缸盖的制造质量直接影响着发动机的性能和可靠性。
下面将从汽车发动机缸盖的制造与流程进行详细介绍。
缸盖的制造材料一般采用铝合金。
铝合金具有重量轻、导热性好、加工性能优良等优点，适合用于发动机缸盖的制造。
在制造缸盖的过程中，首先需要准备好铝合金材料，然后通过压铸、砂型铸造或高压铸造等工艺，将铝合金材料铸造成缸盖的基本形状。
接下来是缸盖的加工工艺。
铸造完成的铝合金缸盖需要经过精密的加工工艺，包括铣削、钻孔、研磨等步骤，以确保缸盖的尺寸精度和表面质量。
其中，铣削是将缸盖上的各种孔、凸台等进行加工，钻孔是为汽门、水孔等部件开孔，研磨则是为了提高缸盖的表面光洁度和密封性能。
在加工完成后，缸盖需要进行热处理。
热处理是为了消除材料内部的应力，提高材料的强度和硬度，同时改善材料的塑性和韧性。
常见的热处理工艺包括时效处理、固溶处理等，通过控制热处理参数，使缸盖的性能达到设计要求。
最后是缸盖的组装工艺。
在组装过程中，首先需要安装汽门、凸轮轴等零部件到缸盖上，然后将缸盖与气缸体进行密封组装。
密封是非常关键的步骤，一旦密封不良，容易导致漏油、漏气等问题，影响发动机的工作性能。
因此，在组装缸盖时，需要严格控制工艺，确保每个环节都符合要求。
总的来说，汽车发动机缸盖的制造过程是一个复杂而精密的工艺过程。
通过铸造、加工、热处理和组装等环节的精心操作，才能确保缸盖的质量和性能达到设计要求。
只有如此，才能保证发动机的正常运转，为汽车提供动力。
希望通过本文的介绍，读者对汽车发动机缸盖的制造与流程有更深入的了解。
汽车发动机缸盖加工工艺分析
汽车发动机缸盖加工工艺分析发布时间：2021-05-10T07:27:41.227Z 来源：《中国科技人才》2021年第7期作者：张广洲[导读] 发动机相当于汽车的心脏，为汽车提供动力来源，是汽车的核心部件之一。
而发动机缸盖是汽车发动机中最为关键的零件之一，在发动机整体结构的上面，利用螺栓、缸垫与发动机缸体紧密配合。
沈阳航天三菱汽车发动机制造有限公司辽宁沈阳 110000摘要：汽车发动机缸盖是发动机最关键的零件之一，在汽车发动机缸盖加工过程中，主要生产设备为数控机床，数控机床目前在多种项目领域中应用广泛。
当前，我国汽车发动机缸盖的发展面临很大的压力，根据汽车发动机制造产业的实际水平，很难满足当前优质加工汽车发动机缸盖的迫切需求。
作为汽车的推动部件，发动机中的零件复杂多样，缸盖作为其中重要的组成部分之一，加工工艺较为烦琐，而且对精度结构的要求较高，对发动机最终的表现性能有着决定性影响，如何更好地加工发动机缸盖，对促进汽车的制造与发展有着重要意义。
关键词：汽车；发动机缸盖；加工工艺引言发动机相当于汽车的心脏，为汽车提供动力来源，是汽车的核心部件之一。
而发动机缸盖是汽车发动机中最为关键的零件之一，在发动机整体结构的上面，利用螺栓、缸垫与发动机缸体紧密配合。
发动机缸盖的主要作用是与缸体一起创建一个封闭的燃烧室气缸，于此同时发动机缸盖还是阀座导管、挺柱、凸轮轴等零件的装配基体。
因此，发动机缸盖的加工精度要求较高，加工工艺复杂，并且其加工质量的好坏将直接影响发动机的整体性能和效能的发挥。
1发动机缸盖的特点发动机缸盖的结构特点主要涉及到以下两个方面，首先是要保证发动机的缸盖能够在气体的强力压力以及热力效应的作用下能够有足够的刚度以及强度维持稳定的工作效果。
其次气缸盖是一个六面体形状多孔薄壁的零件，孔壁的数量多达100个左右，最薄的部分大概3.5mm左右。
主体的材料性质为铝合金整体的气门座以及气门导管采用的是粉末冶金的方法，气门座以及气门导管压入作业后需要进行精加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精基准的选择
• 缸体结合面和罩壳面比较大，结构上比较 适宜做精基准，因此，选择缸体结合面和 此面上的 2 个定位销孔作为第一精基准， 罩壳面为第二精基准。
工序组合
• 这方面对产品位置精度的影响较大，一般 来说， 按照工件位置精度要求的严格与否， 有 4 种方法可以选择，1）要求不严的，可 以分别用不同的基准来定位加工；2）有一 定要求的，通过用同一个基准来定位加工； 3）要求很严的，通过一次装夹来完成；4） 要求极严的，既要一次装夹，又要用一把 刀同时加工， 由此，可以得出缸盖机加工 艺的核心原则。
缸盖加工工艺概述
汽车发动机缸盖与发动机的配气和点火等重要性 能 密不可分。而缸盖作为复杂零件，加工复杂，以直 列 4 缸发 动机铝合金缸盖为例，简述缸盖与相关零 件的装配 关系、机加工艺核心原则及关键部位加工
方法
装配关系
装配关系
缸体结合面
• 1·缸体结合面 与缸体结合，此面上有燃烧室。气 缸的容积与燃 烧室容积的比值称为压缩比，这是 发动机性能的重要 参数。气缸中被压缩的可燃混 合气体在燃烧室内被点火和燃烧，燃烧室容积变 小，可能引起爆燃，容积变大，会导致发动机功 率不足。
核心原则
• 加工顺序方面要求：1）以缸体结合面方向 上的毛坯粗基准作首次定位基准；2）凸轮 轴孔系一次装夹且用一把刀加工；3）阀座 导管孔系一次装夹且用一把刀加工；4）挺 杆孔和阀座导管孔系最好一次装加工，对 于部分要求不是特别严格的产品，也可以 通过调整夹具精度的方式保证位置度；5） 其余部位可用不同精基准定位进行加工。
机加工艺
• 工艺方案的制定主要考虑 2 方面：1）加工 顺序，
• 即先与后、分与合的问题；2）加工方法， 即具体的实现手段。
• 本着先基准、后其它的机加工原则，首先 要考虑的是粗、精基准。
2.1.1粗基准的选择
• 要保证缸体结合面与燃烧室内毛坯面的位置，实 际上就是要选择一个合理的粗基准。在缸盖的缸 体结合面方向，都会留有 3 个工艺定位台阶，作 为粗基准， 这个工艺定位台阶与燃烧室位于同一 方向，是铸造模具同一个型面形成的，没有分型 等铸造工艺误差，因此比较准确，所以必须要用 缸盖的缸体结合面方向上的粗基准做为首次定位 基准，加工出机加工的精基准。以后的误差，都 是用机加工的精基准重复定位而产生的累积误差， 相对较小，不会影响压缩比。
• 火花塞孔、螺栓孔、螺纹孔、水孔及油孔 和其它部件之间没有太紧密的联系，位置 要求不高
总结
• 1）凸轮轴孔系各挡孔间位置关系特别重要； • 2）阀座导管孔系之间位置关系特别重要； • 3）缸体结合面与燃烧室内毛坯面间位置关
系比较重要； • 4）挺杆孔与导管孔间位置关系比较重要。
其余部位位置精度要求一般。
配气机构
阀座导管孔系
• 阀座与导管位置关系：气门在导管孔内往 复运动，同时，气门头必须要与阀座的密 封锥面保证良好的配合。因此，阀座和导 管孔二者之间的跳动要求非常严，否则会 出现燃烧室漏气等严重影响发动机性能的 问题。
进排气门
其它孔
• 挺杆孔 • 装配气门挺杆，以凸轮轴传递来的动力驱
动进排气门，挺杆孔与导管孔之间有一定 的同轴度要求。
• 2·缸体结合面与燃烧室毛坯面的位置精度要求相 对较严。另外，此面对发动机燃烧室的密封性关 系很大，虽然缸体和缸盖中间还有气缸垫，仍对 此面的平面度要求较高
其它各面
• 罩壳面与主要起防尘及防噪声作用的凸轮 罩配合，中间还有气缸垫；进、排气面分 别与进、排气歧管相配合，中间有垫片； 两侧面主要安装一些控制器及罩壳等装置。 这些部位要求均不高。
各孔系
• 一般四冲程发动机缸的工作行程是：进气、 压缩、做功及排气。缸盖一个重要功能就 是给发动机配气， 配气机构的工作过程是 凸轮轴通过驱动挺杆进而驱动进排气门开 启，进排气得以实现。在压缩和做功的2 个 行程中，进排气门通过挺杆内的弹簧作用 而关闭。
凸轮轴பைடு நூலகம்系
• 进排气凸轮轴孔各装一根凸轮轴，而凸轮 轴在孔内旋转以驱动挺杆，因此，各挡凸 轮轴孔的同轴度要非常好，否则会出现凸 轮轴早期磨损、犯卡、甚至无法装配等问 题。
