水泥技术指标
建筑材料标准技术参数

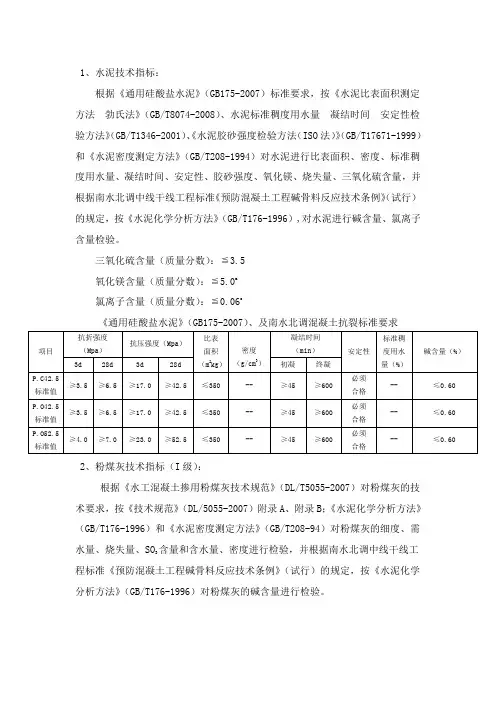

1、水泥技术指标：根据《通用硅酸盐水泥》（GB175-2007）标准要求，按《水泥比表面积测定方法勃氏法》（GB/T8074-2008）、水泥标准稠度用水量凝结时间安定性检验方法》（GB/T1346-2001）、《水泥胶砂强度检验方法（ISO法）》（GB/T17671-1999）和《水泥密度测定方法》（GB/T208-1994）对水泥进行比表面积、密度、标准稠度用水量、凝结时间、安定性、胶砂强度、氧化镁、烧失量、三氧化硫含量，并根据南水北调中线干线工程标准《预防混凝土工程碱骨料反应技术条例》（试行）的规定，按《水泥化学分析方法》（GB/T176-1996）,对水泥进行碱含量、氯离子含量检验。
三氧化硫含量（质量分数）：≦3.5氧化镁含量（质量分数）：≦5.0a氯离子含量（质量分数）：≦0.06c《通用硅酸盐水泥》（GB175-2007）、及南水北调混凝土抗裂标准要求2、粉煤灰技术指标（I级）：根据《水工混凝土掺用粉煤灰技术规范》（DL/T5055-2007）对粉煤灰的技术要求，按《技术规范》（DL/5055-2007）附录A、附录B；《水泥化学分析方法》（GB/T176-1996）和《水泥密度测定方法》（GB/T208-94）对粉煤灰的细度、需水量、烧失量、SO含量和含水量、密度进行检验，并根据南水北调中线干线工3程标准《预防混凝土工程碱骨料反应技术条例》（试行）的规定，按《水泥化学分析方法》（GB/T176-1996）对粉煤灰的碱含量进行检验。
《水工混凝土掺用粉煤灰技术规范》（DL/T5055-2007）及南水北调混凝土抗裂标准要求标准要求3、外加剂技术指标：根据《水工混凝土外加剂技术规程》（DL/T5100-1999）的要求，按《混凝土外加剂》（GB8076-1997）,对高效减水剂、引气剂进行减水率、泌水率比、含气量、固体含量、凝结时间差、抗压强度比进行检测，并根据南水北调中线标准《预防混凝土工程碱骨料反应技术条例》（试行）的规定，按《混凝土外加剂匀性试验方法》（GB/T8077-2000）进行碱含量及密度检验。
请简述通用硅酸盐水泥的技术指标
请简述通用硅酸盐水泥的技术指标下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!通用硅酸盐水泥的技术指标1. 引言通用硅酸盐水泥是一种常用的建筑材料，广泛应用于混凝土、砌筑、抹灰等工程中。
2023 水泥相关新标准

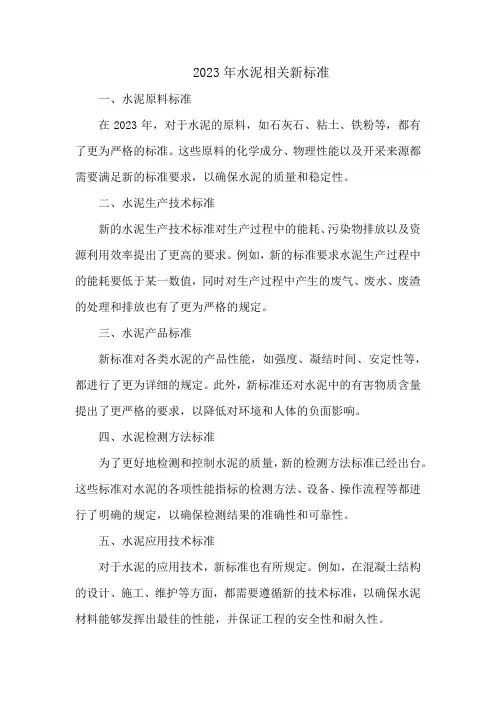

2023年水泥相关新标准一、水泥原料标准在2023年，对于水泥的原料，如石灰石、粘土、铁粉等，都有了更为严格的标准。
这些原料的化学成分、物理性能以及开采来源都需要满足新的标准要求，以确保水泥的质量和稳定性。
二、水泥生产技术标准新的水泥生产技术标准对生产过程中的能耗、污染物排放以及资源利用效率提出了更高的要求。
例如，新的标准要求水泥生产过程中的能耗要低于某一数值，同时对生产过程中产生的废气、废水、废渣的处理和排放也有了更为严格的规定。
三、水泥产品标准新标准对各类水泥的产品性能，如强度、凝结时间、安定性等，都进行了更为详细的规定。
此外，新标准还对水泥中的有害物质含量提出了更严格的要求，以降低对环境和人体的负面影响。
四、水泥检测方法标准为了更好地检测和控制水泥的质量，新的检测方法标准已经出台。
这些标准对水泥的各项性能指标的检测方法、设备、操作流程等都进行了明确的规定，以确保检测结果的准确性和可靠性。
五、水泥应用技术标准对于水泥的应用技术，新标准也有所规定。
例如，在混凝土结构的设计、施工、维护等方面，都需要遵循新的技术标准，以确保水泥材料能够发挥出最佳的性能，并保证工程的安全性和耐久性。
六、水泥环保标准随着环保意识的提高，新的水泥环保标准也相继出台。
这些标准对水泥生产过程中的环保要求、废弃物的处理和再利用等方面都进行了明确的规定，以降低水泥生产对环境的影响。
七、水泥安全卫生标准为了保障工人的健康和安全，新的水泥安全卫生标准也已发布。
这些标准对水泥生产过程中的安全防护措施、卫生条件以及紧急救援措施等都进行了详细的规定，以确保工人的生命安全和身体健康。
八、水泥包装与标识标准针对水泥的包装和标识，新的标准也有明确规定。
包装材料需要满足环保要求，标识内容需要包括产品名称、规格、生产日期、厂家信息等，以便于用户选择和使用。
九、水泥生产设备标准对于水泥生产的设备，新标准也提出了更高的要求。
设备的性能、效率、可靠性以及安全性等方面都需要符合新的标准规定，以提高生产效率和产品质量。
水泥技术性质与水泥标号及含义

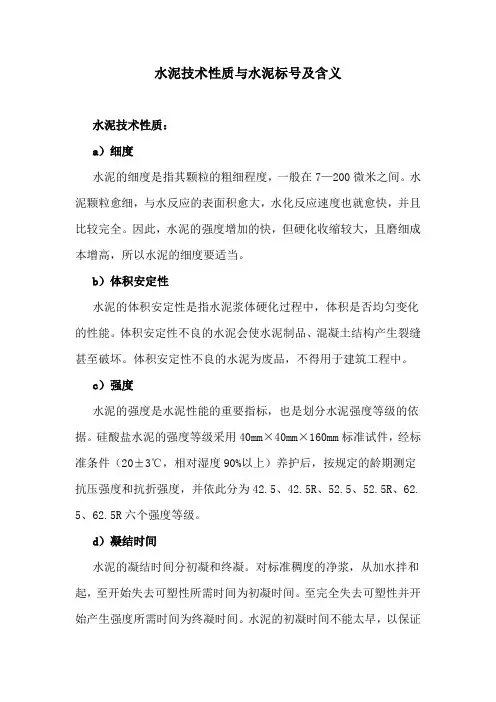

水泥技术性质与水泥标号及含义
水泥技术性质：
a）细度
水泥的细度是指其颗粒的粗细程度，一般在7—200微米之间。
水泥颗粒愈细，与水反应的表面积愈大，水化反应速度也就愈快，并且比较完全。
因此，水泥的强度增加的快，但硬化收缩较大，且磨细成本增高，所以水泥的细度要适当。
b）体积安定性
水泥的体积安定性是指水泥浆体硬化过程中，体积是否均匀变化的性能。
体积安定性不良的水泥会使水泥制品、混凝土结构产生裂缝甚至破坏。
体积安定性不良的水泥为废品，不得用于建筑工程中。
c）强度
水泥的强度是水泥性能的重要指标，也是划分水泥强度等级的依据。
硅酸盐水泥的强度等级采用40mm×40mm×160mm标准试件，经标准条件（20±3℃，相对湿度90%以上）养护后，按规定的龄期测定抗压强度和抗折强度，并依此分为42.5、42.5R、52.5、52.5R、62.
5、62.5R六个强度等级。
d）凝结时间
水泥的凝结时间分初凝和终凝。
对标准稠度的净浆，从加水拌和起，至开始失去可塑性所需时间为初凝时间。
至完全失去可塑性并开始产生强度所需时间为终凝时间。
水泥的初凝时间不能太早，以保证。
通用水泥的技术指标
通用水泥的技术性能指标时间：2008-03-05 14:20 文字选择：大中小为了保证水泥能很好使用和水泥制品完全使用，国家标准规定了水泥的各项技术性能指标，用户在选购水泥时对这些技术性能指标应有所了解。
（l）硅酸盐水泥的技术性能指标\r细度：硅酸盐水泥细度为比表面积不低于3D0平米／Kg。
凝结时间：硅酸盐水泥的初凝时间不得早于45min，终凝时间不得迟于3 9 0min不溶物：硅酸盐水泥中不溶物含量不大于0.75％。
MgO含量：硅酸盐水泥中MgO含量不大于5.0％。
SO3含量：硅酸盐水泥中SO。
含量不大于3.5％。
烧失量：硅酸盐水泥中烧失量含量不大于3.0％。
标号：硅酸盐水泥的标号及各龄期强度值，见表3－2所示。
表3－2硅酸盐水泥各龄期的强度值标号抗压强度，MPa 抗折强度，MPa3天28天3天28天425R 22．0 42．5 4．0 6．5525 23．0 52．5 4．0 7．0525R 27．0 52．5 5．0 7．0625 28．0 62．5 5．0 8．0625R 32．0 62．5 5．5 8．0725 37．0 72．5 6．0 8．5注：R一早强型（2）普通硅酸盐水泥的技术性能指标细度：普通硅酸盐水泥细度汛筛余量表示，即0.080mm方孔筛筛余不超过10％。
凝结时间：普通硅酸盐水泥初凝时间不得早于45min，终凝时间不得迟于10h。
不溶物：普通硅酸盐水泥中不溶物含量不大于1.5％。
MgO含量：普通硅酸盐水泥MgO。
含量不大于5.0％。
SO含量：普通硅酸盐水泥SO。
含量不大于3．5％。
烧失量：普通硅酸盐水泥中烧失量不大于3．5％标号：普通硅酸盐水泥的标号及各龄期强度值见表3－3。
表3－3普通硅酸盐水泥各龄期的强度值标号抗压强度，MPa 抗折强度，MPa3天28天3天28天325 12．0 32．5 2．5 5．5425 16．0 42．5 3.5 6．5425R 21．0 42．5 4.0 6．5525 22．0 52.5 4.0 7．0525R 26．0 52．5 5．0 7．0625 27．0 62．5 5．0 8．0625R 31．0 62．5 5．0 8．0（3）矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥技术性能指标。
水泥技术指标完整版
有抗碳化要求的混凝土工程，其它同火山灰质硅酸盐水泥
1、抗冻性较差
2、干燥收缩较大
1、大体积混凝土
2、配制耐热混凝土
3、蒸汽养护构件
4、一般地上地下和水中的混凝土构筑物
5、配制建筑砂浆
1、早期要求强度较高的工程
2、严寒地区并在水位升降部位的结构
火山灰质硅酸盐水泥
1、早期强度低，后期强度增长较快
2、水化热较低
3、抗渗性好
4、抗硫酸盐类侵蚀和抗水性较好
1、抗冻性较差
2、干燥收缩较大
3、耐热性较差
1、大体积混凝土
2、有抗渗要求的混凝土
3、蒸汽养护构件
4、一般混凝土工程
1、早期要求强度较高的工程
2、严寒地区并在水位升降部位的结构
3、干燥环境下的混凝土
4、有耐磨要求的混凝土
粉煤灰硅酸盐水泥
除干燥收缩较小外，其它同火山灰质硅酸盐水泥
除抗碳化能力较差外，其它同火山灰质硅酸盐水泥
PP≤%
PE≤%
PC≤%
供需双方确定
15．0
32．5
3．5
5．5
15．0
42．5
3．5
6．5
19．0
42．5
4．0
6．5
21．0
52．5
4．0
7．0
23．0
52．5
4．5
7．0
复合硅酸盐水泥
11．0
32．5
2．5
5．5
16．0
32．5
3．5
5．5
16．0
42．5
3．5
6．5
21．0
42．5
4．0
6．5
22．0
水泥混凝土路面集料指标
水泥混凝土路面
各交通等级路面水泥各龄期的抗折强度、抗压强度
粗集料应使用质地坚硬、耐久、洁净的碎石、碎卯石和卵石，并应符合下表的规定。
高速公路、一级公路，二级公路及有抗(盐)冻要求的三、四级公路混凝土路面使用的粗集料级别应不低于II级，无抗(盐)冻要求的三、四级公路混凝土路面，碾压混凝土及贫混凝土基层可使用Ill级粗集料。
有抗(盐}冻要求时，r级集料吸水率不应大于1.0%.II级集料吸水率不应大于2.0%.
碎石、碎卵石和卵石技术指标
细集料
细集料应采用质地坚硬、耐久、洁净的天然砂、机制砂或混合砂、并应符合下表的规定，高速公路、一级公路、二级公路及有抗(盐)冻要求的三、四级公混凝土路面使用的砂应不低于II级，无抗(盐)冻要求的三、四级公路混凝土
路面，碾压混凝土及贫混凝土基层可使用Ill级砂。
特重、重交通混凝土路面宜使用河砂，砂的硅质含量不应低于25%。
沥青路面
基层、底基层的集料压碎值(%)
水泥稳定类材料的压实度及7d无侧限抗压强度
石灰稳定类材料的压实度及7d无侧限抗压强度。
水泥技术指标
水泥技术指标水泥技术指标是评价水泥质量的重要指标之一，主要包括初凝时间、终凝时间、强度、热量产生等方面。
水泥的技术指标对于建筑工程的施工质量和使用性能具有重要影响，下面将分别介绍各项技术指标的含义和作用。
一、初凝时间初凝时间是指水泥浆体从开始搅拌到凝固初期的时间。
初凝时间的长短直接影响施工工艺和工期安排。
对于需要较长施工时间或有特殊要求的工程，如大体积混凝土结构、高温环境下的施工等，需要采用初凝时间较长的水泥。
相反，对于需要迅速施工的工程，如地铁隧道、高速公路修复等，需要选用初凝时间较短的水泥。
二、终凝时间终凝时间是指水泥浆体从开始搅拌到完全凝固的时间。
终凝时间的长短主要取决于水泥中的硫铝酸盐含量。
终凝时间较长的水泥适用于需要较长保持施工性能的工程，如大体积混凝土、远距离输送等。
相反，终凝时间较短的水泥适用于迅速施工的工程，如地铁隧道、高速公路修复等。
三、强度水泥的强度是指水泥固化后的抗压能力。
强度是衡量水泥质量的重要指标，对于建筑物的承载能力和使用寿命具有重要影响。
根据建筑物的不同要求，可选择不同强度等级的水泥。
一般而言，建筑物的主体结构要求使用高强度水泥，而装饰性建筑则可选用中低强度水泥。
四、热量产生水泥固化过程中会产生大量热量，这是由于水泥中的水化反应所引起的。
热量产生对于大体积混凝土结构和特殊工程具有重要影响。
如果热量产生过大，会导致混凝土内部温度过高，从而引起开裂和损坏。
因此，在大体积混凝土结构和特殊工程中，需要选用低热水泥来降低热量产生。
水泥技术指标对于建筑工程的施工质量和使用性能具有重要影响。
初凝时间和终凝时间直接影响施工工艺和工期安排，强度是衡量水泥质量的重要指标，热量产生则对大体积混凝土结构和特殊工程具有重要影响。
在选择水泥时，应根据工程的具体要求和环境条件，选择合适的水泥技术指标，以确保施工质量和使用性能的达到要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、有耐磨要求的混凝土
粉煤灰硅酸盐水泥
除干燥收缩较小外，其它同火山灰质硅酸盐水泥
除抗碳化能力较差外，其它同火山灰质硅酸盐水泥
一般混凝土工程
有抗碳化要求的混凝土工程，其它同火山灰质硅酸盐水泥
2、严寒地区并在水位升降部位的结构
火山灰质硅酸盐水泥
1、早期强度低，后期强度增长较快
2、水化热较低
3、抗渗性好
4、抗硫酸盐类侵蚀和抗水性较好
1、抗冻性较差
2、干燥收缩较大
3、耐热性较差
1、大体积混凝土
2、有抗渗要求的混凝土
3、蒸汽养护构件
4、一般混凝土工程
1、早期要求强度较高的工程
2、严寒地区并在水位升降部位的结构
常用水泥主要技术性能指标
品种
强度等级
抗压强度
MPa
抗折强度
MPa
凝结时间
不溶物
烧失量
氧化镁
三氧化硫
细度
安全性
碱
3d
28d
3d
28d
初凝≥45min
终凝≤6.5h
P.I≤0.75
P.II≤1.5%
P.I≤3.0%
P.II≤3.5%
≤
5.0%
≤
3.5%
比表
面积＞300m2/kg
用沸渣法检验必须合格
用NaO＋0.658k2O计算值表示；≤0.60%供需双方确定
32.5
10．0
32．5
2．5
5．5
PS≤4.0%
PP≤3.5%
PE≤3.5%
PC≤3.5%
供需双方确定
32.5R
15．0
32．5
3．5
5．5
42.5
15．0
42．5
3．5
6．5
42.5R
19．0
42．5
4．0
6．5
52.5
21．0
52．5
4．0
7．0
52.5R
23．0
52．5
4．5
7．0
复合硅酸盐水泥P.C
硅酸盐水泥P.I
P.II
42.5
17.0
42.5
3.5
6.5
42.5R
22.0
42.5
4.0
6.5
52.5
23.0
52.5
4.0
7.0
52.5R
27.0
52.5
5.0
7.0
62.5
28.0
62.5
5.0
8.0
62.5R
32.0
62.5
5.5
8.0
普通水泥P.0
32.5
11．0
32．5
2．5
5．5
初凝≥45min
2、配制建筑砂浆
1、大体积混凝土
2、受化学腐蚀的工程
矿渣ห้องสมุดไป่ตู้酸盐水泥
1、早期强度低，后期强度增长较快
2、水化热较低
3、耐热性较好
4、抗硫酸盐类侵蚀和抗水性较好
1、抗冻性较差
2、干燥收缩较大
1、大体积混凝土
2、配制耐热混凝土
3、蒸汽养护构件
4、一般地上地下和水中的混凝土构筑物
5、配制建筑砂浆
1、早期要求强度较高的工程
终凝≤10h
≤
5.0%
80μm方孔筛筛余≤10.0%
32.5R
16．0
32．5
3．5
5．5
42.5
16．0
42．5
3．5
6．5
42.5R
21．0
42．5
4．0
6．5
52.5
22．0
52．5
4．0
7．0
52.5R
26．0
52．5
5．0
7．0
矿渣硅酸盐水泥P.S、
粉煤灰硅酸盐水泥P．F、火山灰质酸盐水泥、P．P
1、快硬早强
2、水化热高
3、耐冻性好
1、耐热性较差
2、耐腐蚀性较差
1、要求快硬早强的工程
2、配制高强度等级混凝土
1、大体积混凝土
2、受化学腐蚀的工程
普通硅酸盐水泥
1、早强
2、水化热较高
3、耐冻性较好
1、耐热性较差
2、耐腐蚀性较差
1、一般土建工程中混凝土及预应力钢筋混凝土结构，包括受反复冰冻作用结构以及高强度等级混凝土
32.5
11．0
32．5
2．5
5．5
32.5R
16．0
32．5
3．5
5．5
42.5
16．0
42．5
3．5
6．5
42.5R
21．0
42．5
4．0
6．5
52.5
22．0
52．5
4．0
7．0
52.5R
26．0
52．5
5．0
7．0
常用水泥主要性能和适用范围
水泥品种
主要性能
使用范围
优点
缺点
适用范围
不适用范围
硅酸盐水泥
