不锈钢闸门及液压启闭机施工安装方案
不锈钢闸门及液压启闭机施工安装方案1. 引言本文档旨在提供关于不锈钢闸门及液压启闭机的施工安装方案。
闸门和启闭机是水利工程中关键的设备，正确的安装施工对于其正常运行至关重要。
2. 施工准备在进行不锈钢闸门及液压启闭机的施工安装前，需要做好以下准备工作：- 完成相关技术设计和施工图纸的编制；- 购买所需的闸门和启闭机设备，并进行验收和确认；- 确保施工现场的平整、清洁，并提供必要的施工设备和工具；- 制定详细的施工计划，包括安全措施和施工顺序。
3. 施工步骤3.1 不锈钢闸门施工安装1. 进行基础工程：根据设计要求，在施工现场进行闸门基础的挖掘、浇筑和加固工作；2. 安装闸门结构：根据闸门的尺寸和设计要求，将闸门结构安装在事先准备好的基础上；3. 进行密封处理：在闸门结构的接缝处进行密封处理，确保闸门的密封性能；4. 安装操作装置：根据液压启闭机的设计要求，安装闸门的操作装置，并进行调试和测试。
3.2 液压启闭机施工安装1. 安装液压启闭机底座：根据设计要求，在施工现场进行液压启闭机底座的浇筑和加固工作；2. 安装液压缸和液压油缸：将液压启闭机的液压缸和液压油缸安装在底座上，并连接好液压管路；3. 连接电气系统：根据设计要求，连接液压启闭机的电气系统，并进行绝缘和接地处理；4. 安装控制装置：安装液压启闭机的控制装置，并进行调试和测试。
4. 安全措施在进行不锈钢闸门及液压启闭机的施工安装过程中，必须严格遵守以下安全措施：- 确保施工现场的人员和设备的安全；- 采取防护措施，防止意外事故的发生；- 遵循施工作业的规范，避免操作失误；- 检查和维护施工设备的安全性能。
5. 施工验收完成不锈钢闸门及液压启闭机的施工安装后，需要进行详细的验收工作，确保设备安装正确、运行稳定。
验收工作包括：- 检查闸门和启闭机的安装质量；- 进行闸门的开闭试验，检测其操作性能；- 进行液压启闭机的启闭试验，测试其液压系统的工作状态；- 检查相关文件和资料的完备性。

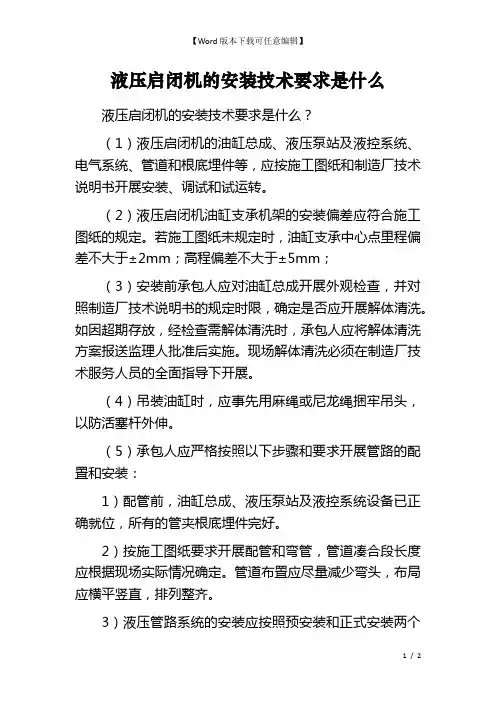

液压启闭机的安装技术要求是什么
液压启闭机的安装技术要求是什么液压启闭机的安装技术要求是什么？（1）液压启闭机的油缸总成、液压泵站及液控系统、电气系统、管道和根底埋件等，应按施工图纸和制造厂技术说明书开展安装、调试和试运转。
（2）液压启闭机油缸支承机架的安装偏差应符合施工图纸的规定。
若施工图纸未规定时，油缸支承中心点里程偏差不大于±2mm；高程偏差不大于±5mm；（3）安装前承包人应对油缸总成开展外观检查，并对照制造厂技术说明书的规定时限，确定是否应开展解体清洗。
如因超期存放，经检查需解体清洗时，承包人应将解体清洗方案报送监理人批准后实施。
现场解体清洗必须在制造厂技术服务人员的全面指导下开展。
（4）吊装油缸时，应事先用麻绳或尼龙绳捆牢吊头，以防活塞杆外伸。
（5）承包人应严格按照以下步骤和要求开展管路的配置和安装：1）配管前，油缸总成、液压泵站及液控系统设备已正确就位，所有的管夹根底埋件完好。
2）按施工图纸要求开展配管和弯管，管道凑合段长度应根据现场实际情况确定。
管道布置应尽量减少弯头，布局应横平竖直，排列整齐。
3）液压管路系统的安装应按照预安装和正式安装两个步骤开展，预安装合适后，拆下管道，正式焊接好管接头或法兰，去除管道的氧化皮和焊渣，并对管道开展脱脂、酸洗、中和、钝化及干燥处理。
同排管道的法兰和管接头应相间错开100mm以上，保证装拆方便。
4）液压管路系统正式安装完毕后，应使用冲洗泵开展油液循环冲洗。
循环冲洗时将管路系统与液压缸、阀组、泵组隔离（或短接），循环冲洗流速应大于5m/s，油温不宜超过60Co.循环冲洗后，最终应使管路系统的清洁度到达NAS1638标准中的7级或GB/T14039标准中的16/13级。
5）管材下料应采用锯割方法，弯管应使用专用弯管机开展冷弯加工，弯管半径应大于3倍管子外径。
不锈钢管的焊接应采用氩弧焊，管内应通保护气体。
6）高压软管的安装应符合施工图纸的要求，其长度、弯曲半径、接头方向和位置均应正确。
液压启闭机安装
液压启闭机安装
9.3.1 基本要求
1．液压启闭机出厂前，应进行整体组装和试验，经检查合格，方可出厂。
出厂产品必须有合格证和产品说明书。
2．液压启闭机运到现场后，根据“规范”规定，结合到货设备具体情况，对其本体和液压元件进行检查或分解、清洗、试压。
3．液压启闭机电气设备安装、试验、质量等级评定，应按国家和行业现行的有关标准和规范执行。
电接点压力表的电气接点整定值应符合“规范”或设计要求。
9.3.2 质量检查项目
1．油路管道除锈清洗应符合要求。
2．管道安装垂直度、水平度和平面度符合规范要求，且固定良好，阀件与管道角向接头无渗漏。
电磁阀动作灵敏正确。
3．同一扇闸门两侧的油路管道长度应基本相等。
4．油箱安装高程、水平度、垂直度应符合规范或设计要求。
5．油泵试运转应检查项目：
1）连续空转30ｍｉｎ无异常现象。
2）油泵在50%、75%、100%工作压力下分别连续运转15ｍｉｎ和在11倍额定压力下排油时无振动、杂音和温升过高现象。
3）主令控制器接通或断开时，闸门所处位置应符合要求，高度指示器准确。
4）无水手动操作试验，闸门升降灵活，无卡阻现象。
5）无水自动操作试验，闸门升降灵活，快速闭门时间符合要求。
9.3.3 质量检测项目和质量标准见表9.3.3
注：①依据《水利水电工程启闭机制造安装及验收规范》（DL/T5019－94）。
②标有Δ为主要检测项目。
③L为活塞杆长（mm）。
液压启闭机的安装
液压启闭机的安装1、液压启闭机安装程序液压启闭机安装程序如下图所示。
液压启闭机安装程序液压启闭机的部件、如油缸、油泵、阀门组等，加工精度较高，不宜露天拆装。
组装后运至安装地点，进行安装。
组装场地选在交通运输和起吊比较方便处，其面积可按照下式估算：F=KL 2式中F —组装场地面积，m 2启闭机安装启闭机与闸门连接 总油库设备，管路安装 滤油及启闭机充油 部件拆洗、组装、检查 基础埋件安装 单机调试运 输 无水操作试验动水操作试验 启闭机除锈涂装二期砼浇筑K—系数，一般取1.5～3L—油缸外形长度，m2、液压启闭机的安装要求2.1液压启闭机机架的横向中心与实际测得的起吊中心线的距离不应超过±2mm；高程偏差不应超过±5mm，支撑面的高差不超过±0.5mm。
2.2机架梁与推力支座的组合不应大于0.05mm的缝隙，其局部间隙不应大于0.1mm，深度不应超过组合宽度的1/3，累计长度不超过周长的20%，推力支座顶面水平偏差不应大于0.2‰。
2.3安装前应检查活塞杆是否有变形，在活塞杆竖直状态下，其垂直度不应大于0.5‰，且全长不超过赶场的1/4000；并检查油缸内壁有无碰伤和拉毛现象。
2.4吊装油缸时应根据油缸长度和重量决定调装点和吊装点数，以防止变形。
2.5活塞杆与闸门（或栏杆）吊耳连接时，当闸门下放到底坎位置在活塞与油缸下端盖之间应留有50mm左右的间隙，以保证闸门能严密关闭。
2.6管道弯制、清洗和安装均应符合SDJ181中之规定，管道设置尽量减少阻力，管道布局应清晰合理。
2.7初调高度指示器和主领开关的上下断开接点及充水节点。
2.8试验油过滤精度：柱塞泵不低于20μm，叶片泵不低于30μm。
2.9试运转前要将门槽内的一切杂物清理干净，保证闸门和拉杆不受卡阻；机架固定是否牢固，地脚螺栓是否松动，焊缝是否达到要求。
电气回路中的单个元件和设备均应进行调试，并符合GB1497的有关规定。
液压启闭机概况及安装工序
右岸进水口液压启闭机安装工艺措施右岸进水口快速闸门设置在检修闸门后面，利用部分水柱动水闭门，充水阀充水平压后静水启门，采用容量为4500kN/10000kN（启门力/持住力）的液压启闭机通过拉杆操作，闸门平时用液压启闭机悬挂在孔口以上1.5m处，当机组发生事故时，打开液压启闭机快速闭门。
快速闭门时间≤4min，闸门接近底坎时的闭门速度≤5m/min。
右岸进水口快速闸门4500kN/10000kN液压启闭机一机一泵站布置方式，油缸安装在进水口604.00m高程机房内，液压泵站安装在606.00m高程的机房内。
启闭机总体布置形式为单吊点，尾部球面法兰支承，垂直单作用油缸，现地控制和远方集中控制。
右岸进水口快速闸门4500kN/10000kN液压启闭机主要参数：序号名称参数备注1 额定启门力4500 kN 充水平压后静水启门2 额定持住力10000 kN 利用部分水柱快速闭门3 工作行程11.5m4 最大行程11.7m5 缸径/杆径Ø800/Ø410mm6 启门计算压力14.3 MPa7 持住计算压力27.8 MPa8 启门速度0.6/0.3m/min9 快速闭门时间≤4 min、闸门接近底坎时的速度≤5 m/min10 操作条件动水闭门、静水启门11 启闭机形式缸体尾部球面和球面支承，垂直单作用液压启闭机2.1 液压启闭机安装流程埋件安装→油缸部件拆洗、组装、检查、电气试验→运输→机架安装→油缸总成安装→液压站系统安装→液控系统安装→管道安装→管道打压、冲洗→电气安装→启闭机试运转→与拉杆及闸门连接→系统耐压试验→验收。
2.2 液压启闭机机架基础及机架安装1、机架安装前根据快速门槽实际安装尺寸，在EL518.0底坎先测量出起吊中心线和孔口中心线并制作参照点，然后从EL606.0平台上垂下钢琴线与参照点重合，再用细线放出孔口中心线和门槽中心线。
2.3 油缸总成安装油缸吊装前，根据业主和监理要求，在厂家人员的配合下，可对油缸总成（包括缸体、上下缸盖、活塞、活塞杆及密封件等）进行必要的解体清洗。

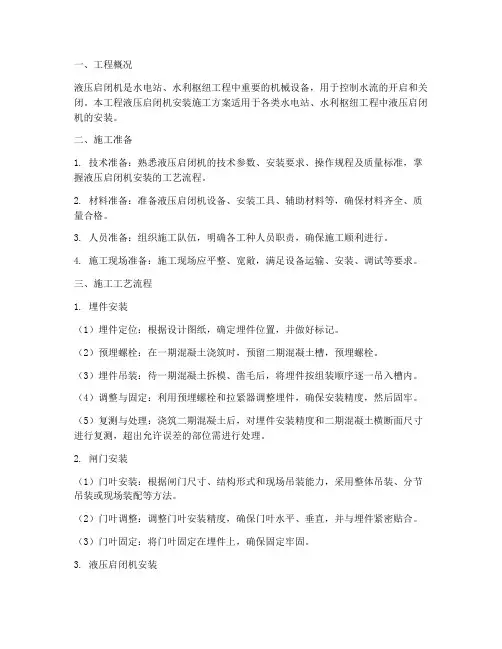

液压启闭机安装施工方案
一、工程概况液压启闭机是水电站、水利枢纽工程中重要的机械设备，用于控制水流的开启和关闭。
本工程液压启闭机安装施工方案适用于各类水电站、水利枢纽工程中液压启闭机的安装。
二、施工准备1. 技术准备：熟悉液压启闭机的技术参数、安装要求、操作规程及质量标准，掌握液压启闭机安装的工艺流程。
2. 材料准备：准备液压启闭机设备、安装工具、辅助材料等，确保材料齐全、质量合格。
3. 人员准备：组织施工队伍，明确各工种人员职责，确保施工顺利进行。
4. 施工现场准备：施工现场应平整、宽敞，满足设备运输、安装、调试等要求。
三、施工工艺流程1. 埋件安装（1）埋件定位：根据设计图纸，确定埋件位置，并做好标记。
（2）预埋螺栓：在一期混凝土浇筑时，预留二期混凝土槽，预埋螺栓。
（3）埋件吊装：待一期混凝土拆模、凿毛后，将埋件按组装顺序逐一吊入槽内。
（4）调整与固定：利用预埋螺栓和拉紧器调整埋件，确保安装精度，然后固牢。
（5）复测与处理：浇筑二期混凝土后，对埋件安装精度和二期混凝土横断面尺寸进行复测，超出允许误差的部位需进行处理。
2. 闸门安装（1）门叶安装：根据闸门尺寸、结构形式和现场吊装能力，采用整体吊装、分节吊装或现场装配等方法。
（2）门叶调整：调整门叶安装精度，确保门叶水平、垂直，并与埋件紧密贴合。
（3）门叶固定：将门叶固定在埋件上，确保固定牢固。
3. 液压启闭机安装（1）设备运输：将液压启闭机设备运输至施工现场，确保设备安全、无损。
（2）设备组装：按照设计要求，将液压启闭机设备进行组装，确保组装精度。
（3）设备安装：将液压启闭机设备安装在埋件上，确保设备安装牢固、位置准确。
（4）系统调试：对液压启闭机系统进行调试，确保系统运行稳定、可靠。
四、质量保证措施1. 严格按照施工规范、质量标准进行施工，确保工程质量。
2. 对关键工序进行过程控制，加强施工过程中的质量检查。
3. 对施工人员进行技术培训，提高施工人员素质。
4. 对设备、材料进行检验，确保质量合格。
液压启闭机安装调试
液压启闭机安装调试1)液压启闭机安装程序如图：每两台液压启闭机共用一座液压站，共有三座液压站。
每台液压启闭机包括泵组、阀组、油缸、保护装置、油箱、液压油、油管、以及机架、开度仪和地脚螺栓、防震装置、电气控制柜等所有配套附件；每座液压站配2台油泵电动机组，互为完全备用。
2)安装①安装时液压启闭机机架的横向中心线与实际测得的起吊中心线的距离不应超过±2mm，高程偏差不应超过±5mm。
双吊点液压启闭机，支承面的高差不超过士0.5mm。
②机架钢梁与推力支座的组合面不应大于0.05mm的通隙，其局部间隙不应大于0.1mm，深度不应超过组合面宽度的1/3，累计长度不超过周长的20％，推力支座顶面水平偏差不应大于0.2/1000。
③安装前对设备按图纸和制造厂技术说明书的要求进行必要的清理和保养，应检查活塞杆有否变形，在活塞杆竖直状态下zx，其垂直度不应大于0.5/1000，且全长不超过杆长的1/4000；液压启闭机油缸一般不在工地进行拆洗。
出厂对缸内清洁度作保证。
④吊装液压缸时，应根据液压缸直径长度和重量决定支点或吊点个数，以防止变形，和损坏液压缸。
⑤活塞杆与闸门(或拉杆)吊耳连接时，当闸门下放到底坎位置在活塞与油缸下端盖之间应留有50mm左右的间隙，以保证闸门能严密关闭。
⑥管道弯制、清洗和安装均应符合有关规定，管道设置尽量减少阻力，管道布局应清晰合理。
⑦初调高度指示器和主令开关的上下断开接点及充水接点。
⑧试验油过滤精度：柱塞泵不低于20／~m，叶片泵不低于30肚m。
⑨液压管路系统安装完毕后，应在安装现场使用专用冲水机进行油液循环冲洗。
循环冲洗时将管路系统与液压缸、阀组、泵组隔离（或短按），循环冲洗流速应大于5m/s.冲洗后管路系统及油液的清洁度达到NAS1638标准中的7级。
3)试运转①试运转前的检查a门槽内的一切杂物应清除干净，保证闸门和拉杆不受卡阻。
b机架固定是否牢固，对采用焊接固定的，应检查焊缝是否达到要求；对采用地脚螺栓固定的，应检查螺母是否松动。
液压启闭机安装
液压启闭机安装渠道倒虹吸液压启闭机设备安装工艺探讨于怀涛(河北省南水北调工程建设管理局河北石家庄 050000)[内容提要]：本文通过南水北调渠道倒虹吸常用液压启闭机设备的安装施工，探讨液压启闭机设备安装的施工工艺，总结安装工艺流程和安装施工过程中须重点注意的事项，对其它类似液压启闭机的安装有一定的指导作用。
[关键词]：液压启闭机安装工艺流程1 工程概况南水北调中线干线渠道工程S50标马头沟渠道倒虹吸出口节制闸设置2扇检修闸门及1台移动式电动葫芦和2扇弧形工作闸门、2台液压启闭机、1台双向电动葫芦。
出口弧形闸门属于表孔弧形闸门,弧形闸门配置的启闭机为后拉式液压启闭机。
2 安装前的准备工作2.1 设备清点设备到货后应及时进行现场开箱清点和检查，检查配件是否齐全，是否与装箱单相符；检查液压缸、油箱、液压站等是否存在缺陷、是否有由于长途运输造成的损坏、液压缸的各个油孔是否密封良好等。
2.2 基准线测放安装前首先按设计给定的高程、坐标、和纵横向中心线，在安装现场测放出具体的安装位置，测放时高程必须经过闭合，纵横向中心线必须与闸门中心线和孔口中心线进行校合。
其偏差应符合下列规定：双吊点液压启闭机，支承面的高差不应超过±0.5mm。
2.3 油缸、油泵及阀组的解体清洗液压缸、油泵及阀组安装前按要求应进行解体清洗，但是由于施工现场条件较差，出厂时间不是很长，经厂家及工程监理确认后可以不再进行全部解体清洗。
但是对油箱必须进行彻底的清洗，清洗时清除油箱内易脱落的锈斑、漆皮等所有杂物，同时清洗时所用的抹布不得使用绵麻制品，而是使用丝织品，清洗后用合好的面团粘除所有杂物。
3液压启闭机安装图1 液压启闭机安装流程图3.1 支铰轴安装液压缸安装前将其铰轴及内孔清扫并打磨光滑，表面上涂上黄油，活塞杆临时锁定，防止吊装时滑出。
双吊点液压启闭机的支铰轴的尾部固定部分是埋设在混凝土中的，埋设过程中其高程、里程、水平度必须符合有关规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
渠道倒虹吸液压启闭机设备安装工艺探讨
于怀涛
(河北省南水北调工程建设管理局河北石家庄 050000)
[内容提要]：本文通过南水北调渠道倒虹吸常用液压启闭机设备的安装施工，探讨液压启闭机设备安装的施工工艺，总结安装工艺流程和安装施工过程中须重点注意的事项，对其它类似液压启闭机的安装有一定的指导作用。
[关键词]：液压启闭机安装工艺流程
1 工程概况
南水北调中线干线渠道工程S50标马头沟渠道倒虹吸出口节制闸设置2扇检修闸门及1台移动式电动葫芦和2扇弧形工作闸门、2台液压启闭机、1台双向电动葫芦。
出口弧形闸门属于表孔弧形闸门,弧形闸门配置的启闭机为后拉式液压启闭机。
2 安装前的准备工作
2.1 设备清点
设备到货后应及时进行现场开箱清点和检查，检查配件是否齐全，是否与装箱单相符；检查液压缸、油箱、液压站等是否存在缺陷、是否有由于长途运输造成的损坏、液压缸的各个油孔是否密封良好等。
2.2 基准线测放
安装前首先按设计给定的高程、坐标、和纵横向中心线，在安装现场测放出具体的安装位置，测放时高程必须经过闭合，纵横向中心线必须与闸门中心线和孔口中心线进行校合。
其偏差应符合下列规定：双吊点液压启闭机，支承面的高差不应超过±0.5mm。
2.3 油缸、油泵及阀组的解体清洗
液压缸、油泵及阀组安装前按要求应进行解体清洗，但是由于施工现场条件较差，出厂时间不是很长，经厂家及工程监理确认后可以不再进行全部解体清洗。
但是对油箱必须进行彻底的清洗，清洗时清除油箱内易脱落的锈斑、漆皮等所有杂物，同时清洗时所用的抹布不得使用绵麻制品，而是使用丝织品，清洗后用合好的面团粘除所有杂物。
3液压启闭机安装
图1 液压启闭机安装流程图
3.1 支铰轴安装
液压缸安装前将其铰轴及内孔清扫并打磨光滑，表面上涂上黄油，活塞杆临时锁定，防止吊装时滑出。
双吊点液压启闭机的支铰轴的尾部固定部分是埋设在混凝土中的，埋设过程中其高程、里程、水平度必须符合有关规定。
3.2 液压站安装
液压启闭机的液压站与液压缸是分体的，两者之间由压力油管连接，液压启闭机的压力油压力都比较高，因此压力油管安装后必须经过压力试验合格后方可投入使用。
3.3 液压缸安装
液压缸安装时要按图纸给定的左缸和右缸分别进行安装，吊装液压缸时，应根据液压缸直径、长度和重量决定支点和吊点个数，以防止变形。
闸门门叶就位固定后，利用汽车吊进行液压缸安装。
液压缸水平吊起后，将吊环调整垂直，吊到安装部位，将液压缸吊环对准支铰轴，用人工将液压缸吊环推入支铰轴，上紧卡环与端盖，锁紧锁母。
3.4 油管道安装
油管道安装、清洗均应符合有关规定，管道设置应尽量减少阻力，管道布局应清晰合理。
液压热油设备安装 液压系统充油
液压油处理 电气部分安装 液压缸与闸门连接 试运转
安装后防腐
液压站安装
液压缸安装 油管道安装 支铰轴安装
管路清洗
管材下料采用锯割方法，不锈钢管的焊接采用氩弧焊，弯管使用专用弯管机，采用冷弯加工。
管道的焊接必须由考试合格的高压焊工施焊，焊接后经压力试验合格方可投入使用。
3.5 管路清洗及液压油的处理
液压启闭机的油箱经过清洗、压力油管经过吹扫、清洗后进行连接。
液压油必须经过过滤后方才允许加注，液压油的过滤也可利用液压站的油箱、压力油管作为循环。
使用冲洗泵进行油液循环冲洗，循环冲洗时将管路系统与液压缸、阀组、泵组隔离(或短接)，循环冲洗流速大于5m/s。
循环冲洗后使管路系统的清洁度符合有关标准。
3.6 液压缸与闸门连接
用倒链将活塞杆对准闸门吊耳处，油泵运转正常后油压调整活塞杆长度及位置，使活塞杆轴孔与闸门吊耳轴孔对位，穿入销轴并固定锁片。
3.7 液压热油设备安装
（1）液压热油设备的液压站及液控系统、电气系统、管道和基础埋件等，按照施工图纸和制造厂技术说明书进行安装、调试和试运转。
（2）液压热油设备支撑架的安装偏差符合施工图纸的规定。
若施工图纸无规定时，设备支撑架的中心点坐标偏差不大于±5mm，高程偏差不大于±10mm。
3.8 电气部分
电气回路中的单个元件和设备均应进行调试，并应符合有关规定。
4 试运转
（1）试运转前要进行检查，门槽内的杂物要清理干净，保证闸门和拉杆不受卡阻；机架固定要求牢固；电气回路中的元件和设备均应进行调试。
（2）油泵第一次启动时,应将油泵溢流阀全部打开，连续空转30～40min，油泵不应有异常现象。
（3）油泵空转正常后,在监视压力表的同时，将溢流阀逐渐旋紧使油路系统充油，充油时应排除空气,管路充油后，调整油泵溢流阀,使油泵在其工作压力的25%、50%、75% 和100%的情况下分别连续运转15min，应无震动、杂音和温升过高等现象。
（4）上述试验完毕后,调整油泵溢流阀,使其压力达到工作压力的1.1倍时动作排油,此时也应无剧烈震动和杂音。
（5）油泵阀组的启动阀一般应在油泵开始转动后3～5s内动作，使油泵带上负荷，否则应调整弹簧压力或节油孔的孔径。
（6）无水时,应先手动操作升降闸门一次,以检验缓冲装置减速情况和闸门有无卡阻现象,并记录闸门全开时间和油压值。
（7）调整主令控制器凸轮片,使主令控制器的电气接点接通。
断开时，闸门所处的位置应符合图纸要求。
调整高度指示器，使其指针能正确指出闸门所处位置。
（8）将闸门提起，在48h内，闸门因活塞油封和管路系统的漏油而产生的沉降量不应大于200mm。
（9）手动操作试验合格后,方可进行自动操作试验。
提升和快速关闭闸门试验时，记录闸门提升、快速关闭、缓冲的时间和当时水库水位及油压值，其快速关闭时间应符合设计要求。
5 结论
上述安装工艺简单、易操作，既有利于促进工程进度，又能很好的保证液压启闭机的安装质量。
采用以上工艺进行安装的液压启闭机运转良好，油路通畅，两侧液压缸启闭同步，无卡阻、无异常噪音等现象。
