机械加工工艺规范
机械加工工艺与检验规范
******有限公司技术文件更改记录分发号：一、机械加工工艺1.1总则1.1.1机械加工人员必须是经过专业培训，具有一定机械基础知识和机床操作能力，且能够满足现行产品零件对机械加工提出的各项要求。
1.1.2机械加工设备和工艺装备应能满足现行产品的各项要求。
1.1.3机械加工所使用的计量器具必须是经计量部门检验合格并在规定检定周期内。
1.2加工前的准备1.2.操作者接到加工任务后，首先要检查加工所需的产品图样、工艺规程和有关技术资料是否齐全。
1.2.2机械加工人员事先必须熟读生产图样和工艺文件,了解零件加工的关键部位，并根据加工的需要准备各种加工工具以及测量器具。
1.2.3机械加工人员加工前应复核毛坯或半成品是否符合图样要求，发现下列情况时不得进行加工：a、被加工件存在明显缺陷；b、被加工件与图样尺寸或形状不相符。
1.2.4按工艺规程要求准备好加工所需的全部工艺装备，发现问题及时处理。
对新夹具、模具等，要先熟悉其使用要求和操作方法。
1.3刀具与工件的装夹1.3.1刀具的装夹1.3.1.1在装夹各种刀具前，一定要把刀柄、刀杆、导套等擦试干净。
1.3.1.2刀具装后，应用对刀具装置或试切等检查其正确性。
1.3.2工件的装夹1.3.2.1在机床工作台上安装夹具时，首先要擦净其定位基面，并要找正其与刀具的相对位置。
1.3.2.2工件装夹前应将其定位面、装紧面、垫铁和夹具的定位、平紧面擦试干净，并不得有毛刺。
1.3.2.3按工艺规程中规定的定位基准装夹，若工艺规程中未规定装夹方式，操作者可自行选择定位基准和装夹方法，选择定位基准应按以下原则：a、尽可能使定位基准与设计基准重合；b、尽可能使各加工面采用同一定位基准；粗加工定位基准应尽量选择不加工或加工余量比较小的平整表面，而且只能使用一次；c、精加工定位基准应是已加工表面；d、选择的定位基准必须使工件定位夹方便，加工时稳定可靠。
1.3.2.4对无专用夹具的工件，装夹时应按以下原则进行找正；e、对划线工件应按划线进行找正；f、对不划线工件，在本工序后尚需继续加工的表面，找正精度应保证下工序有足够的加工余量；g、对在本工序加工到成品尺寸的表面，其找正精度应小于尺寸公差的三分之一；h、对在本工序加工到成品尺寸的未注尺寸公差和位置公差的表面，其找正精度应保证GB1804-C级GB1189-10级未注公差和位置公差的要求。
变速箱箱体的机械加工工艺规程
变速箱箱体的机械加工工艺规程变速箱是汽车传动系统的重要组成部分，它通过不同的齿轮组合来实现不同的速度和扭矩输出。
而这些齿轮的运转离不开变速箱箱体的支撑和稳定，因此变速箱箱体的加工质量直接影响着汽车的性能和安全。
本文将介绍变速箱箱体的机械加工工艺规程，包括相关的工艺流程、设备和技术要点。
一、加工流程1、检查箱体毛坯：对毛坯进行外观、尺寸和材质等检查，并根据加工图纸确定加工工艺和加工参数。
2、分号廓、开整体孔：用数控车床对毛坯进行分号廓和开整体孔的加工，确保精度和尺寸配合。
3、铣凹槽、钻螺纹孔：用数控铣床对箱体进行凹槽、倒角和螺纹孔的加工，确保精度和表面质量。
4、车平面、切倒角：用数控车床对箱体进行平面和倒角加工，确保箱体的平整和美观度。
5、排刀台、磨平面：用磨床对箱体的主体结构进行平面的磨削，确保平面精密度和表面光洁度。
6、清洗箱体、质检：对加工好的箱体进行清洗和表面处理，同时进行质量检查和尺寸配合测试。
7、装配齿轮、检验调试：按照设计图纸进行齿轮的装配，进行齿轮间的配合度和转动力的调试。
二、设备要求1、数控机床：包括数控车床、数控铣床、数控磨床等设备，用于箱体的分号廓、开孔、加工凹槽、钻孔、车平面和磨削等加工工序。
2、高压清洗机：用于对加工好的箱体进行清洗和表面处理，确保箱体干净无油污，表面质量良好。
3、品质检测设备：包括示波器、卡尺、针对性量规等检测仪器，用于对箱体质量进行检测和质量保证。
三、技术要点1、机械加工工艺：对箱体进行加工时，需要结合箱体的加工图纸和加工参数进行加工，严格按照工艺流程和技术规范进行加工，确保箱体的尺寸和精度。
2、表面处理：对箱体进行表面处理时，需要选择合适的清洗剂和表面处理剂，同时注意处理时的温度和时间，确保箱体表面光洁度和质量。
3、质量检查：对加工好的箱体进行质量检查时，需要结合检测仪器和装配情况进行测试，其中重点检查加工尺寸和配合度，以确保产品质量。
综上所述，变速箱箱体的机械加工工艺规程是汽车传动系统中非常重要的一环，它直接影响着汽车的性能和安全。
机械行业生产工艺标准
机械行业生产工艺标准一、引言机械行业是指通过机械设备来加工、制造和加工零件或组装成品的行业。
在机械制造过程中，生产工艺标准是确保产品质量和生产效率的重要因素。
本文将介绍机械行业常见的生产工艺标准，包括工艺流程、操作规范、材料选择和质量要求等方面。
二、工艺流程1. 设计和规划：在机械产品制造前，需要进行详细的设计和规划工作。
设计阶段要考虑产品的功能、结构和工艺要求，并进行必要的模拟和验证。
2. 材料准备：根据设计要求，选择合适的原材料，并进行相应的材料预处理，包括锻造、淬火、热处理等。
3. 加工工艺选择：根据产品的结构和要求，选择合适的加工工艺，包括铣削、车削、磨削、切削等。
4. 加工操作：按照工艺要求，进行具体的加工操作，包括工件的定位、夹紧、加工刀具的选择、切削速度和进给量的控制等。
5. 检测和质量控制：在加工过程中，进行相应的检测和质量控制，包括尺寸测量、表面质量检查和功能性能测试等。
6. 组装和调试：完成加工后，根据产品的要求进行组装和调试，确保产品的性能和质量。
7. 成品检验和包装：对成品进行全面的检验，并进行相应的包装和标识，以满足产品出厂要求。
三、操作规范1. 安全操作规范：在机械制造过程中，操作人员必须遵守相关的安全操作规范，包括穿戴防护设备、正确使用机械设备、保持工作场所的整洁和安全等。
2. 加工工艺规范：在加工过程中，操作人员必须按照预定的工艺要求进行操作，包括合理布置工件和刀具、控制切削速度和进给量、定期清洁和保养设备等。
3. 检测和质量控制规范：在检测和质量控制过程中，操作人员必须按照标准的检测方法进行操作，确保检测结果的准确和可靠性。
4. 组装和调试规范：在组装和调试过程中，操作人员必须按照产品要求进行操作，包括正确组装零件、调试功能和性能等。
5. 成品检验和包装规范：在成品检验和包装过程中，操作人员必须按照标准的检验方法进行操作，确保成品的质量和可靠性。
四、材料选择1. 材料特性：根据产品的要求选择合适的材料，包括强度、硬度、耐磨性、耐蚀性、热稳定性等。
机械加工通用工艺规范
GB/T 4249 产品几何技术规范（ GPS) 公差原则GB/T 5796.4 梯形螺纹第4 部分：公差4. 术语和定义GB/T 1182-2008 给出的术语和定义及下列术语和定义适用于本文件。
4.1 切削加工用切削工具（包括刀具、磨具和磨料）把坯料或工件上多余的材料层切去成为切屑，使工件获得规定的几何形状、尺寸和表面质量的加工方法。
包括车削、铣削、刨削、磨削、拉削、钻孔、扩孔、铰孔、研磨、珩磨、抛光、超精加工及由它们组成的自动技术、数控技术、成组技术、组合机床、流水线、自动线。
4.2 特种加工特种加工亦称“非传统加工”或“现代加工方法”，泛指用电能、热能、光能、电化学能、化学能、声能及特殊机械能等能量达到去除或增加材料的加工方法，从而实现材料被去除、变形、改变性能或被镀覆等。
公司现有的特殊加工方法有线切割加工、激光加工。
4.3 A级表面：产品非常重要的装饰表面，即产品使用时始终可以看到的表面。
4.4 B级表面：产品的内表面或产品不翻动时客户偶尔能看到的表面。
4.5 C级表面：仅在产品翻动时才可见的表面，或产品的内部零件。
5. 机加工操作要求5.1. 下料5.1.1 看清图纸、工艺和下料单上的材质、规格、尺寸及数量等。
5.1.2 核对材质、规格与下料单要求是否相符。
材料代用必须严格履行代用手续。
5.1.3 查看材料外观质量（疤痕、夹层、变形、锈蚀等）是否符合有关质量规定。
5.1.4 将不同工件所用相同材质、规格的料单集中，考虑能否套料。
5.1.5 号料1. 端面不规则的型钢、钢板、管材等材料号料时必须将不规则部分让出。
钢材表面上如有不平、弯曲、扭曲、波浪等缺陷，在下料切割和成形加工之前，必须对有缺陷的钢材进行矫正。
2. 号料时，应考虑下料方法，留出切口余量。
3. 有下料定尺挡板的设备，下料前要按尺寸要求调准定尺挡板，并保证工作可靠，下料时材料靠实挡板。
5.2 加工前的准备5.2.1 操作者接到加工任务后，应熟读产品图样。
机械加工工艺操作规范
机械加工工艺操作规范第1章基本规定 (5)1.1 操作前准备 (5)1.2 安全技术要求 (5)1.3 机械设备的选择与检查 (5)1.4 工艺文件的制定与执行 (5)第2章钳工加工 (5)2.1 划线与标注 (5)2.2 锯削 (6)2.3 錾削 (6)2.4 钻孔 (6)第3章车削加工 (6)3.1 车床操作 (6)3.2 车刀的选择与安装 (6)3.3 车外圆 (6)3.4 车内孔 (6)第4章铣削加工 (6)4.1 铣床操作 (6)4.2 铣刀的选择与安装 (6)4.3 铣平面 (6)4.4 铣槽 (6)第5章刨削加工 (6)5.1 刨床操作 (6)5.2 刨刀的选择与安装 (6)5.3 刨平面 (6)5.4 刨侧平面 (6)第6章磨削加工 (6)6.1 磨床操作 (6)6.2 砂轮的选择与安装 (6)6.3 磨外圆 (6)6.4 磨平面 (6)第7章钻削加工 (6)7.1 钻孔 (6)7.2 扩孔 (6)7.3 铰孔 (6)7.4 锪孔 (6)第8章镗削加工 (6)8.1 镗床操作 (7)8.2 镗刀的选择与安装 (7)8.3 镗孔 (7)8.4 镗内外圆 (7)第9章特种加工 (7)9.1 电火花加工 (7)9.2 激光加工 (7)9.3 超声波加工 (7)9.4 化学加工 (7)第10章热处理工艺 (7)10.1 淬火 (7)10.2 回火 (7)10.3 退火 (7)10.4 渗碳 (7)第11章表面处理 (7)11.1 表面清洗 (7)11.2 表面涂覆 (7)11.3 表面改性 (7)11.4 表面装饰 (7)第12章装配与检验 (7)12.1 零件装配 (7)12.2 装配精度检验 (7)12.3 产品功能检验 (7)12.4 成品包装与防护 (7)第1章基本规定 (7)1.1 操作前准备 (7)1.1.1 操作人员应熟悉并掌握相关机械设备的基本原理、功能、操作方法和安全操作规程。

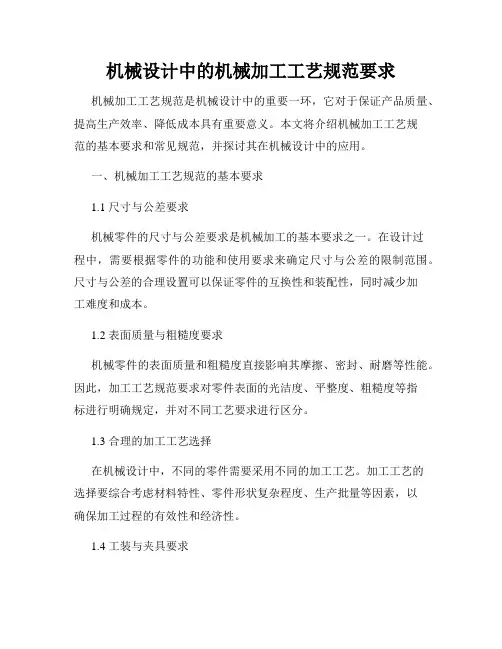

机械设计中的机械加工工艺规范要求
机械设计中的机械加工工艺规范要求机械加工工艺规范是机械设计中的重要一环，它对于保证产品质量、提高生产效率、降低成本具有重要意义。
本文将介绍机械加工工艺规范的基本要求和常见规范，并探讨其在机械设计中的应用。
一、机械加工工艺规范的基本要求1.1 尺寸与公差要求机械零件的尺寸与公差要求是机械加工的基本要求之一。
在设计过程中，需要根据零件的功能和使用要求来确定尺寸与公差的限制范围。
尺寸与公差的合理设置可以保证零件的互换性和装配性，同时减少加工难度和成本。
1.2 表面质量与粗糙度要求机械零件的表面质量和粗糙度直接影响其摩擦、密封、耐磨等性能。
因此，加工工艺规范要求对零件表面的光洁度、平整度、粗糙度等指标进行明确规定，并对不同工艺要求进行区分。
1.3 合理的加工工艺选择在机械设计中，不同的零件需要采用不同的加工工艺。
加工工艺的选择要综合考虑材料特性、零件形状复杂程度、生产批量等因素，以确保加工过程的有效性和经济性。
1.4 工装与夹具要求工装与夹具是机械加工过程中保证零件加工精度和质量的重要手段。
在加工工艺规范中，需要明确工装与夹具的设计要求，包括定位准确性、刚性要求、对零件表面的影响等方面的要求。
二、常见的机械加工工艺规范2.1 铣削工艺规范铣削是机械加工中常用的一种切削工艺。
在铣削工艺规范中，通常包括切割参数的选择、工艺路线的确定、刀具的选择和刀具装夹的要求等方面的规定。
2.2 钻削工艺规范钻削是机械加工中常见的孔加工工艺。
钻削工艺规范通常包括刀具选型、切削速度和进给速度的确定、冷却液的使用和孔径尺寸与公差要求等方面的规定。
2.3 镗削工艺规范镗削是机械加工中用于加工孔的高精度工艺。
镗削工艺规范包括镗削刀具的选择和装夹要求、切削速度和进给速度的确定、镗削后的孔径精度和圆度要求等方面的规定。
2.4 拉削工艺规范拉削是机械加工中用于加工轴类零件的一种工艺。
拉削工艺规范包括刀具的选择、切削速度和进给速度的确定、拉削后的尺寸公差要求和表面粗糙度要求等方面的规定。
机械加工工艺规程规范
机械加工工艺规程规范一、目的和范围为了更好地规范公司工艺规程编制，统一工艺规程编制所使用的表格，特制定本规范。
本规范规定了工艺规程（以下简称工艺规程或规程）编制基本要求，编制细则，使用表格及填写。
本细则适用于公司所有自制件产品。
二、工艺规程编制的基本要求1.工艺规程的编写应符合设计图样和设计文件的要求，将设计要求贯彻在工艺规程中，不得有遗漏和改动。
2.工艺规程是指导现场生产操作的重要技术文件，应做到正确、完整、协调、统一、清晰，文字叙述语句要精炼，表达意思要准确。
3.工艺规程要保证满足产品设计文件的要求。
在保证质量的前提下，尽量提高生产效率和降低物质消耗。
4.工艺规程编制应考虑安全生产、环境保护和工业卫生。
5.工艺规程中采用的术语、符号、代号、计量单位等，要符合相应标准的规定。
6.工艺规程中每道工序一般应绘制工艺简图（以下简称“工序图”），视图应准确，比例要适当，尺寸公差、形位公差、表面粗糙度的标注均应符合相应标准。
根据需要，工序图的幅面可以按标准放大绘制。
7.新编制的工艺规程用应用计算机打印输出，不允许有手写字迹。
三、制订工艺规程的步骤1.熟悉和分析制订工艺规程的主要依据，确定零件的生产纲领和生产类型；2.分析零件工作图和产品装配图，进行零件结构工艺性分析；3.确定毛坯，包括选择毛坯类型及其制造方法；4.选择定位基准或定位基面；5.拟定工艺路线；6.确定各工序需用的设备及工艺装备；7.确定工序余量、工序尺寸及其公差；8.确定各主要工序的技术要求及检验方法；9.确定各工序的切削用量和时间定额，并进行技术经济分析，选择最佳工艺方案；10.填写工艺文件。
四、工艺规程编制1.零件图号、零件名称、产品型号、产品名称及材质的填写a)零件图号、零件名称、产品型号、产品名称及材质的填写应与设计文件相符；b)编写组合件工艺规程时，组合件中单件的填写用斜杠“/”，加以分隔；c)工艺规程中应按实际加工对象填写单件或组合件号码及其名称；d)单件工序图填写对应单件材质，组合件工序图不需填写。
机械加工工艺流程检验标准及规范
机械加工工艺流程检验标准及规范1. 引言本文档旨在制定机械加工工艺流程的检验标准及规范，以确保生产过程中的质量控制和产品合格性。
2. 检验标准2.1 产品尺寸检验- 对于产品的尺寸要求，通过使用合适的测量工具（如卡尺、游标卡尺等）进行检验，并与设计图纸中的规格进行比对。
- 检验结果应符合规定的公差范围内，否则需要进行调整或重新加工。
2.2 表面质量检验- 检验产品表面的光洁度、平整度、划痕、氧化等表面质量指标，确保产品表面符合要求。
- 使用检测设备（如表面粗糙度仪）进行测量，并对比设计图纸中的表面质量要求。
2.3 材料检验- 对使用的材料进行检验，确保其符合设计要求和相关标准。
- 检查材料的外观、密度、硬度等指标，并与相关标准进行对比。
2.4 装配与安装检验- 对于需装配和安装的零部件，进行装配和安装前的检验，确保其符合设计要求。
- 检验装配和安装的精度、间隙、螺纹连接等，并根据相应标准进行评估。
2.5 功能性检验- 对产品的功能进行检验，确保其符合设计要求。
- 进行实际操作或使用测试设备进行功能性测试，并进行性能指标评估。
3. 规范3.1 检验程序规范- 制定机械加工工艺流程的检验程序规范，定义各项检验的顺序和方法。
- 确保检验过程的可追溯性和一致性。
3.2 检验记录规范- 规定检验过程中产生的记录方法和要求。
- 记录检验结果、异常情况、处理措施等信息。
3.3 不合格品处理规范- 规定不合格产品的处理流程和责任分工，并制定相应的纠正和预防措施。
4. 结论制定机械加工工艺流程的检验标准及规范对于保证产品质量和生产效率具有重要意义。
本文档提出了产品尺寸、表面质量、材料、装配与安装、功能性等方面的检验标准，并规定了相应的检验程序和记录规范，以及不合格品的处理规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械加工工艺规范
1.1总则
1.1.1机械加工人员必须是经过专业培训,具有一定机械基础知识和机床操作能力,且能够满足现行产品零件对机械加工提出的各项要求。
1.1.2机械加工设备和工艺装备应能满足现行产品的各项要求。
1.1.3机械加工所使用的计量器具必须是经计量部门检验合格并在规定检定周期内。
1.2加工前的准备
1.2.操作者接到加工任务后,首先要检查加工所需的产品图样、工艺规程和有关技术资料是否齐全。
1.2.2机械加工人员事先必须熟读生产图样和工艺文件,了解零件加工的关键部位,并根据加工的需要准备各种加工工具以及测量器具。
1.2.3机械加工人员加工前应复核毛坯或半成品是否符合图样要求,发现下列情况时不得进行加工:
a、被加工件存在明显缺陷;
b、被加工件与图样尺寸或形状不相符。
1.2.4按工艺规程要求准备好加工所需的全部工艺装备,发现问题及时处理。
对新夹具、模具等,要先熟悉其使用要求和操作方法。
1.3刀具与工件的装夹
1.3.1刀具的装夹
1.3.1.1在装夹各种刀具前,一定要把刀柄、刀杆、导套等擦试干净。
1.3.1.2刀具装后,应用对刀具装置或试切等检查其正确性。
1.3.2工件的装夹
1.3.
2.1在机床工作台上安装夹具时,首先要擦净其定位基面,并要找正其与刀具的相对位置。
1.3.
2.2工件装夹前应将其定位面、装紧面、垫铁和夹具的定位、平紧面擦试干净,并不得有毛刺。
1.3.
2.3按工艺规程中规定的定位基准装夹,若工艺规程中未规定装夹方式,操作者可自行选择定位基准和装夹方法,选择定位基准应按以下原则:
a、尽可能使定位基准与设计基准重合;
b、尽可能使各加工面采用同一定位基准;
粗加工定位基准应尽量选择不加工或加工余量比较小的平整表面,而且只能使用一次;
c、精加工定位基准应是已加工表面;
d、选择的定位基准必须使工件定位夹方便,加工时稳定可靠。
e、1.3.2.4对无专用夹具的工件,装夹时应按以下原则进行找正;
f、对划线工件应按划线进行找正;
g、对不划线工件,在本工序后尚需继续加工的表面,找正精度应保证下工序
有足够的加工余量;
h、对在本工序加工到成品尺寸的表面,其找正精度应小于尺寸公差的三分之
一;
i、对在本工序加工到成品尺寸的未注尺寸公差和位置公差的表面,其找正精
度应保证GB1804-C级GB1189-10级未注公差和位置公差的要求。
1.3.
2.5装夹组合件时应注意检查结合面的定位情况。
1.3.
2.6夹紧工件时,夹紧力的作用点应通过支承点或支承面。
对刚性较差的(或加工时有悬空部分的)工件,应在适当的位置啬辅助支承,以增强其刚性。
1.
3.2.7夹持精加工面和软材质工件时,应垫以软垫,如紫铜皮等。
1.3.
2.8用压板压紧工件时,压板支承点应略高于被压工件表面,并且压紧螺栓应尽量靠近工件,以保证压紧力。
1.4加工要求
1.4.1机械加工人员必须严格按照生产图样和工艺文件的有关要求对零件进行加工。
1.4.2机械加工人员在生产过程中如发现生产图样和工艺文件有不妥之处,应及时汇报车间管理人员,但不得擅自更改图样和文件。
1.4.3对有公差要求的尺寸在加工时,应尽量按其中间公差加工。
1.4.4工艺规程中未规定表面粗糙度要求的粗加工工序,加工后的表面粗糙度Ra 值应不大于25μm。
1.4.5为了保证加工质量和提高生产率,应根据工件材料、精度要求和机床、刀具、夹具等情况,合理选择切削用量。
加工铸件时,为了避免表面夹砂、硬化层等损坏刀具,在许可的条件下,切削深度应大于夹砂或硬化层深度。
1.4.6铰孔前的表面粗糙度Ra值应不大于1
2.5μm。
1.4.7精磨前的表面粗糙度Ra值应不大于6.3μm。
1.4.8粗加工时的倒角、倒圆、槽深等都应按精加工余量加大或加深,以保证精加工后达到设计要求。
1.4.9图样和工艺规程中未规定的倒角,倒圆尺寸和公差要求应按GB1808的规定。
1.4.10凡下工序需进行表面淬火,超声皮探伤或滚压加工的工件表面,在本工序加工的表面粗糙度Ra值应不大于6.3μm。
1.4.11在本工序后无去毛刺工序时,本工序加工产生的毛刺应在本工序去除。
1.4.12在大件的加工过程中应经常检查工件是否松动,以防因松动而影响加工质量或发生意外事故。
1.4.13当粗、精加工在同一台机床上进行时,粗加工后一般应松开工件,待其冷却后重新装夹。
1.4.14在切削过程中,若机床-刀具-工件系统发出不正常的声音或加工表面粗糙度突然变坏,应立即退刀停车检查。
1.4.15在批量生产中,必须进行首件检查,合格后方能继续加工。
1.4.16在加工过程中,操作者必须对工件进行自检。
1.4.17检查时应正确使用测量器具。
使用量规、千分尺等必须轻轻用力推入或旋入,不得用力过猛;带表头的测量工具事先应调好零位。
1.4.18机械加工人员对加工过程中已出现的废次品应单独放置,严禁以次冲好。
1.5加工后的处理
1.5.1工件在各工序加工手应做到无屑、无水、无脏物,并在工位器具的规定区域内摆放整齐,以免磕、碰、划伤等。
1.5.2暂不进行下道工序加工的或精加工后的表面应进行防锈处理。
1.5.3用磁力夹具吸位进行加工的工件,加工后应进行退磁。
1.5.4凡相关零件成组配加工的,加工后需做标记(或编号)。
1.5.5各工序加工完的工件经检查员检查合格后方能转往下道工序。
1.6其它要求
1.6.1工艺装备用完后要擦拭干净(涂好防锈油),放到规定的位置或交还工具库。
1.6.2产品图样、工艺规程和所使用的其它技术文件,要注意保持整洁,严禁涂改。
