工程水文学_第四章
合集下载
工程水文学-第四章
1 P F
Pi f i
i 1
n
–条件：当流域地形变化较大，而雨量站分布较密， 能结合地形变化绘制等雨量线时。
– 该方法能考虑流域地形的变化绘制等雨量线，比 较好地反映了降雨在流域上的变化，精度较高。 – 但是绘制等雨量线需要较多站点的资料，且每次 都要重绘，工作量大。
12
等雨量线法
当流域内雨量站分布较密时，可根据各雨量站同时 段观测的雨量绘制等雨量线图，然后用等雨量线图 推算流域平均降雨量。
– 流域平均降雨量 – 时~面~深关系曲线
– 点~面关系曲线
9
流域平均降雨量的计算
算术平均法
– 当流域内雨量站分布较均匀、地形起伏不大时， 可根据各站同时段观测的降雨量用算术平均法 推求。 – 公式
P1 P2 ... Pn 1 n P Pi n n i 1
10
平均降雨量的计算
再分配作用的前提
– 包气带中土壤为有孔介质，具有吸收、储存和输 送水分的功能，使得包气带对降雨起着调节和再 分配作用。这种作用与土壤性质、水分带的分布 特性、水分的变换及变化状况有密切关系。
再分配作用表现在两方面
– 包气带地面对降雨的再分配作用 – 包气带土层对下渗水量的再分配作用
– 指流域蓄水量的消退过程线。
用途
– 其一为分割流量过程线；其二为划分不同水源。
特点
– 一般来说某一流域的地下径流退水过程比较稳定。
作法
– 可以通过多次实测洪水过程的退水部分，绘在透明 纸上，然后沿时间轴平移，使它们尾部重合，最后 作光滑的下包线，就是流域地下水退水曲线。
25
退水曲线公式
4
径流形成的定性分析
5
分析内容
Pi f i
i 1
n
–条件：当流域地形变化较大，而雨量站分布较密， 能结合地形变化绘制等雨量线时。
– 该方法能考虑流域地形的变化绘制等雨量线，比 较好地反映了降雨在流域上的变化，精度较高。 – 但是绘制等雨量线需要较多站点的资料，且每次 都要重绘，工作量大。
12
等雨量线法
当流域内雨量站分布较密时，可根据各雨量站同时 段观测的雨量绘制等雨量线图，然后用等雨量线图 推算流域平均降雨量。
– 流域平均降雨量 – 时~面~深关系曲线
– 点~面关系曲线
9
流域平均降雨量的计算
算术平均法
– 当流域内雨量站分布较均匀、地形起伏不大时， 可根据各站同时段观测的降雨量用算术平均法 推求。 – 公式
P1 P2 ... Pn 1 n P Pi n n i 1
10
平均降雨量的计算
再分配作用的前提
– 包气带中土壤为有孔介质，具有吸收、储存和输 送水分的功能，使得包气带对降雨起着调节和再 分配作用。这种作用与土壤性质、水分带的分布 特性、水分的变换及变化状况有密切关系。
再分配作用表现在两方面
– 包气带地面对降雨的再分配作用 – 包气带土层对下渗水量的再分配作用
– 指流域蓄水量的消退过程线。
用途
– 其一为分割流量过程线；其二为划分不同水源。
特点
– 一般来说某一流域的地下径流退水过程比较稳定。
作法
– 可以通过多次实测洪水过程的退水部分，绘在透明 纸上，然后沿时间轴平移，使它们尾部重合，最后 作光滑的下包线，就是流域地下水退水曲线。
25
退水曲线公式
4
径流形成的定性分析
5
分析内容
工程水文学水文第四章统计3
(2)在一张频率格纸上要求同时优选三个参数较 困难，采用经验比值，有时很难从水文现象 本身去解释。
二、优化适线法
优化适线是在一定的适线原则下，求解与经 验点据拟合最优的频率曲线的参数的方法
优化适线拟合最优的准则： （一）、离差平方和最小准则
离差平方和最小
n
2
SL ( ) = xi − f (Pi; ) i = 1,2,.....n
绝对值和最小准则的基本假定是，绝对值误差不随系列而变， 也迁就了大洪水，但其影响不及上法。
相对离差平方和最小准则的基本假定是系列相对误差不变。 这个假定较前两假定更符合实际资料条件。可获得较好的精度。
第六节 相关分析
一、相关分析的概念 前面分析的只是一种随机变量的变化规律。自然界中常遇到
两种或两种以上的随机变量，这些变量之间存在一定的联系。 相关分析：研究两个或两个以上随机变量之间的关系
4、由 X P = X (1+ CV )
计算不同的P 对应的 X P
值
5、点绘 (P , X P )
点据，分析人员凭经验判断调整 参数，看与经验点据配合的情况
若不理想，则修改参数再次计算。
由于频率曲线含有三个参数，无法同时判断哪种组合最优 修改参数时，先考虑改变 CS
其次考虑改变 CV 必要时调整 X
研究2个变量的相关关系，称为简相关，在水文中常见 研究3个或3个以上变量的相关关系------复相关
按相关图形可分为： 直线相关
非直线相关
3．相关分析的内容 （1）判断变量之间是否存在相关 （2）确定相关关系的数学形式和相关的 密切程度 （3）插补延长倚变量，并作误差分析。
二、简单直线相关 1、相关图解法
建立回归方程 第一步：确定线型——直线，
二、优化适线法
优化适线是在一定的适线原则下，求解与经 验点据拟合最优的频率曲线的参数的方法
优化适线拟合最优的准则： （一）、离差平方和最小准则
离差平方和最小
n
2
SL ( ) = xi − f (Pi; ) i = 1,2,.....n
绝对值和最小准则的基本假定是，绝对值误差不随系列而变， 也迁就了大洪水，但其影响不及上法。
相对离差平方和最小准则的基本假定是系列相对误差不变。 这个假定较前两假定更符合实际资料条件。可获得较好的精度。
第六节 相关分析
一、相关分析的概念 前面分析的只是一种随机变量的变化规律。自然界中常遇到
两种或两种以上的随机变量，这些变量之间存在一定的联系。 相关分析：研究两个或两个以上随机变量之间的关系
4、由 X P = X (1+ CV )
计算不同的P 对应的 X P
值
5、点绘 (P , X P )
点据，分析人员凭经验判断调整 参数，看与经验点据配合的情况
若不理想，则修改参数再次计算。
由于频率曲线含有三个参数，无法同时判断哪种组合最优 修改参数时，先考虑改变 CS
其次考虑改变 CV 必要时调整 X
研究2个变量的相关关系，称为简相关，在水文中常见 研究3个或3个以上变量的相关关系------复相关
按相关图形可分为： 直线相关
非直线相关
3．相关分析的内容 （1）判断变量之间是否存在相关 （2）确定相关关系的数学形式和相关的 密切程度 （3）插补延长倚变量，并作误差分析。
二、简单直线相关 1、相关图解法
建立回归方程 第一步：确定线型——直线，
工程水文学水文第四章统计1
这种以简便的形式显示出随机变量分布规律的某些特征数字， 称为随机变量的统计参数（或统计特征值）。
统计参数不仅能反映水文系列的基本规律，用简明的数字来概括 水文现象的基本特性，即具体又明确，又便于与邻近地区比较，进 行地区综合，对解决缺乏资料地区中小河流的水文计算问题具有重 要的实际意义。
1、均值
第四章 水文统计基本原理与方法
第一节 概述
水文现象是一种自然现象，一切自然现象都包含有必然性的一 面，也包含着随机性的一面。水文现象也是如此。
必然性——成因法来研究确定性的水文现象。
例：P，
Pa
成因分析法
汇流
———— 净雨————
Q—t（确定性水文现象）
扣损
河流中的流量Q每年不一样，看上去好象没有什么规律。因为 影响因素多且错综复杂，它具有随机性。
除此之外还研究随机变量的取值大于等于某一值的概率。
水文上习惯研究随机变量不小于某值的概率。P（X x）。
数学上习惯研究随机变量小于某值的概率。P（X<x）。
显然，P（X x）（即概率）是变量X取值 x的函数。这个函数
称为随机变量X的分布函数。
二、连续型随机变量的概率分布
F（x)=P (X x )
随机变量的概率分布能比较完整地刻划随机变量的统计规律。然 而在一些实际问题中，随机变量的分布函数不易确定。有一些实际 问题也不一定需要完整的形式来说明随机变量，只要知道某些特征 值，能说明随机变量的主要特性就行了。
例：某地年降水量是一个随机变量，各年不同，有一定的概率 分布曲线。但若只了解该地年降水量的概括情况，那么多年平均 年降水量就是反映该地年降水量多少的一个重要指标。
权函数法的实质在于用一、二阶权函数矩来推求Cs 具体计算式如下：
统计参数不仅能反映水文系列的基本规律，用简明的数字来概括 水文现象的基本特性，即具体又明确，又便于与邻近地区比较，进 行地区综合，对解决缺乏资料地区中小河流的水文计算问题具有重 要的实际意义。
1、均值
第四章 水文统计基本原理与方法
第一节 概述
水文现象是一种自然现象，一切自然现象都包含有必然性的一 面，也包含着随机性的一面。水文现象也是如此。
必然性——成因法来研究确定性的水文现象。
例：P，
Pa
成因分析法
汇流
———— 净雨————
Q—t（确定性水文现象）
扣损
河流中的流量Q每年不一样，看上去好象没有什么规律。因为 影响因素多且错综复杂，它具有随机性。
除此之外还研究随机变量的取值大于等于某一值的概率。
水文上习惯研究随机变量不小于某值的概率。P（X x）。
数学上习惯研究随机变量小于某值的概率。P（X<x）。
显然，P（X x）（即概率）是变量X取值 x的函数。这个函数
称为随机变量X的分布函数。
二、连续型随机变量的概率分布
F（x)=P (X x )
随机变量的概率分布能比较完整地刻划随机变量的统计规律。然 而在一些实际问题中，随机变量的分布函数不易确定。有一些实际 问题也不一定需要完整的形式来说明随机变量，只要知道某些特征 值，能说明随机变量的主要特性就行了。
例：某地年降水量是一个随机变量，各年不同，有一定的概率 分布曲线。但若只了解该地年降水量的概括情况，那么多年平均 年降水量就是反映该地年降水量多少的一个重要指标。
权函数法的实质在于用一、二阶权函数矩来推求Cs 具体计算式如下：
工程水文学第四章-6

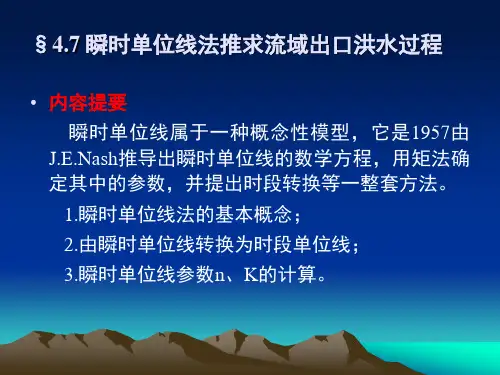

§4.7 瞬时单位线法推求流域出口洪水过程
• 内容提要
瞬时单位线属于一种概念性模型，它是 1957 由 J.E.Nash推导出瞬时单位线的数学方程，用矩法确 定其中的参数，并提出时段转换等一整套方法。 1.瞬时单位线法的基本概念； 2.由瞬时单位线转换为时段单位线； 3.瞬时单位线参数n、K的计算。
t mQm n 1 (n 1) t m ,计 Q m ,计
2
t m n 1 K K t m ,计 n 1
式中，n’、K’为调整后的n、K值： Qm 、Qm,计分别为实测 的和还原的地面径流洪峰值 (m3/s)；tm、tm,计分别为实测的 和还原的洪峰出现时间（h）。
u()1/dt)
u(0,t)
1.0
t(h)
瞬时单位线示意图
§4.7.1 瞬时单位线的基本概念
•J.E.Nash 设 想 流 域 的汇流作用可由串 联的n个相同的线 性水库的调蓄作用 来代替，如图所示。 流域出口断面的流 量过程是流域净雨 经过这些水库调蓄 后的出流。
§4.7.1 瞬时单位线的基本概念
§4.7.5 瞬时单位线转化为单位线的计算步骤
• ⑴计算流域出口的地面径流过程及流域的地面净雨过程 • ⑵用矩法计算参数n、K 由求出的地面径流过程和地面净雨过程，按（ 4-58 ） ~ （4-61）计算它们的一阶及二阶原点矩，进而按（4-56） （4-57）按计算K、n。 • ⑶计算S曲线及时段单位线 将时间t除以K，得t/K。然后由n和t/K查S曲线表，得S(t)； 将它错后Δt ，得S(t-Δt) ；将S(t)、S(t-Δt)相减，得无因次 时段单位线 u(Δt,t) ；根据式（ 4-55 ）可计算得 Δt 为时段间 隔的单位线。 • ⑷瞬时单位线的检验 利用矩法求得的参数 n 、 K 和时段单位线，对历史洪水 做还原计算，若还原的精度不能令人满意，则需要对n、K 进行调整，直到满足精度要求。
• 内容提要
瞬时单位线属于一种概念性模型，它是 1957 由 J.E.Nash推导出瞬时单位线的数学方程，用矩法确 定其中的参数，并提出时段转换等一整套方法。 1.瞬时单位线法的基本概念； 2.由瞬时单位线转换为时段单位线； 3.瞬时单位线参数n、K的计算。
t mQm n 1 (n 1) t m ,计 Q m ,计
2
t m n 1 K K t m ,计 n 1
式中，n’、K’为调整后的n、K值： Qm 、Qm,计分别为实测 的和还原的地面径流洪峰值 (m3/s)；tm、tm,计分别为实测的 和还原的洪峰出现时间（h）。
u()1/dt)
u(0,t)
1.0
t(h)
瞬时单位线示意图
§4.7.1 瞬时单位线的基本概念
•J.E.Nash 设 想 流 域 的汇流作用可由串 联的n个相同的线 性水库的调蓄作用 来代替，如图所示。 流域出口断面的流 量过程是流域净雨 经过这些水库调蓄 后的出流。
§4.7.1 瞬时单位线的基本概念
§4.7.5 瞬时单位线转化为单位线的计算步骤
• ⑴计算流域出口的地面径流过程及流域的地面净雨过程 • ⑵用矩法计算参数n、K 由求出的地面径流过程和地面净雨过程，按（ 4-58 ） ~ （4-61）计算它们的一阶及二阶原点矩，进而按（4-56） （4-57）按计算K、n。 • ⑶计算S曲线及时段单位线 将时间t除以K，得t/K。然后由n和t/K查S曲线表，得S(t)； 将它错后Δt ，得S(t-Δt) ；将S(t)、S(t-Δt)相减，得无因次 时段单位线 u(Δt,t) ；根据式（ 4-55 ）可计算得 Δt 为时段间 隔的单位线。 • ⑷瞬时单位线的检验 利用矩法求得的参数 n 、 K 和时段单位线，对历史洪水 做还原计算，若还原的精度不能令人满意，则需要对n、K 进行调整，直到满足精度要求。
工程水文学第四章 水文统计基本方法
可作为度量抽样误差的指标，称为均方误。
各参数的均方误（抽样误差）：
x
n
2n
1
3 4
C s2
Cv
Cv 2n
1
2C v2
3 4
C s2
2C vC s
Cs
6 n
(1
3 2
C s2
5 16
C s4 )
CV=2CS时样本参数的均方误(相当误差，%）
cv 参数 100
经验频率 （5） 9.1 18.2 27.3 36.4 45.5 54.5 63.6 72.7 81.8 90.9
某枢纽年最大洪峰流量经验频率曲线
二、理论频率曲线： 1、皮尔逊Ⅲ型分布曲线（ P-Ⅲ)
一端有限，一端无限 的不对称单峰曲线
形状、尺度和 位置参数
可以推证：
4
C
2 S
2 xC vC s
F (x) 水文上通常称随机变量的累积频率曲线， 简称频率曲线。
三、概率分布函数与概率密度函数的关系 概率分布函数导数负值，称为概率密度函数。
F (x)
F(x)P(Xx)xf(x)d x
四、随机变量的统计参数
⒈总体统计参数、样本统计参数 ⒉均值、均方差、变差系数、偏态系数
⒊总体：随机变量所有取值的全体。 ⒋样本：从总体中抽取的一部分。 ⒌样本容量：样本包括的项数，样本大小。
当m=n时，p=100%，即样本的末项 xn是总体 中的最小值，显然不符合实际，因为随着观测年 数的增多，总会出现更小的数值。对上式进行修 正，有：
数学期望公式：
在频率格纸上以系列各项的频率为横坐标、各 项的值为纵坐标点图，再通过点群中心目估绘光滑 曲线即经验频率曲线。
各参数的均方误（抽样误差）：
x
n
2n
1
3 4
C s2
Cv
Cv 2n
1
2C v2
3 4
C s2
2C vC s
Cs
6 n
(1
3 2
C s2
5 16
C s4 )
CV=2CS时样本参数的均方误(相当误差，%）
cv 参数 100
经验频率 （5） 9.1 18.2 27.3 36.4 45.5 54.5 63.6 72.7 81.8 90.9
某枢纽年最大洪峰流量经验频率曲线
二、理论频率曲线： 1、皮尔逊Ⅲ型分布曲线（ P-Ⅲ)
一端有限，一端无限 的不对称单峰曲线
形状、尺度和 位置参数
可以推证：
4
C
2 S
2 xC vC s
F (x) 水文上通常称随机变量的累积频率曲线， 简称频率曲线。
三、概率分布函数与概率密度函数的关系 概率分布函数导数负值，称为概率密度函数。
F (x)
F(x)P(Xx)xf(x)d x
四、随机变量的统计参数
⒈总体统计参数、样本统计参数 ⒉均值、均方差、变差系数、偏态系数
⒊总体：随机变量所有取值的全体。 ⒋样本：从总体中抽取的一部分。 ⒌样本容量：样本包括的项数，样本大小。
当m=n时，p=100%，即样本的末项 xn是总体 中的最小值，显然不符合实际，因为随着观测年 数的增多，总会出现更小的数值。对上式进行修 正，有：
数学期望公式：
在频率格纸上以系列各项的频率为横坐标、各 项的值为纵坐标点图，再通过点群中心目估绘光滑 曲线即经验频率曲线。
第四章 水文统计基本原理与方法 工程水文学
lim W(A) P(A)
n
五、概率的加法定理与乘法定理
1、概率的加法定理
互不相容（互斥）：P(A1+A2+…An)= P(A1)+P(A2)+……P(Ai)
非互斥事件 ： P(A1+A2)= P(A1)+P(A2)- P(A1A2)
式中：P(A1+A2+……An)为它们中任一个出现的概率
目估外延。 2、理论累积频率曲线
四．理论累积频率曲线
1.频率密度
正态分布：
1 ( x x )2 f ( x) exp 2 2 2
P
x
x
1 ( x x )2 exp dx 0.683 2 2 2
1 ( x x )2 P exp dx 0.997 2 x 3 2 2 1 ( x x )2 P exp dx 1 2 2 2
若求百年一遇的洪水
,m=1 ，得,n=99年。即
是说，在推求百年一遇的洪水时，至少需要99年的实测资料。
2.经验累积频率曲线绘制步骤
1)将实测水文特征值如水位、流量或降雨量不论年序，按大小 排序，对于洪水资或大于某特征值 x≥xi，的
例4-1：江河中出现的最高水位或最大流量，每年的实测值 各不相同，为互斥事件。某水文站观测到一河段50年的洪 水水位资料如下表4-2，求小于258m水位出现的频率。
水位高程Hi(m) 出现的频数 fi(年) 频率w(Hi)%
250 3 6
255 7 14
258 9 18
265 16 32
268 15 30
均系数表。后经雷布京等人的修正，成为专用水文计算表。
1961年中国科学院水文研究所又对此离均系数ФP计算表进行 修正扩展，加密点据，将ФP值补充到Cs=6.4。 x K p 1 pCv；xP KP x 理论累计频率曲线的坐标值：令 K
工程水文学 第4章 水文统计的基本知识
第四章水文统计的基本知识第一节概述 (2)第二节概率的基本概念 (2)第三节随机变量及其概率分布 (3)第四节水文频率曲线线型 (5)第五节频率曲线参数估计方法 (11)第六节水文频率计算适线法 (12)第七节相关分析 (14)小结 (18)课前学习指导课程要求（1）了解概率、随机变量及其概率分布的基本概念；（2）了解水文频率曲线常用的线型，要掌握P-III型分布曲线和经验频率曲线的性质和计算方法；（3）了解频率曲线参数的估算方法，要掌握矩法估算参数的方法；（4）掌握水文频率计算适线法的具体步骤和方法，特别是参数对频率曲线的影响；（5）了解相关分析的基本概念和方法，特别要掌握两变量直线相关、曲线相关的方法和具体步骤。
课时安排共需6个课内学时，10个课外学时课前思考频率与概率有何区别与联系?某水利枢纽施工期预定3年,施工用的围堰的设计标准按照20年一遇洪水设计,在施工期内发生设计洪水的概率、一次也不发生设计洪水的概率？水文变量常用线型与参数估计方法？进行回归（相关）分析，其目的是什么？如何提高参数估计的精度？学习重点掌握Pearson—III型分布曲线性质与计算方法，如何利用适线法估计水文系列参数；难点如何灵活应用概率论原理（如古典概率，概率的加法和乘法定律等）计算事件发生的概率，如何调整参数使得水文理论频率曲线与经验点据拟合好？第一节概述一、水文现象的特性水文现象是一种自然现象，它具有必然性的一面，也具有偶然性的一面。
1、必然现象是指在一定条件下，必然出现或不出现的现象；水文学中称水文现象的这种必然性为确定性。
2、偶然现象是指在一定条件下，可能出现也可能不出现的现象，偶然现象也称随机现象；偶然现象仍然是有规律的，一般称为统计规律。
二、水文统计规律的研究 - 水文统计数学中研究随机现象统计规律的学科称为概率论, 而由随机现象的一部分试验资料去研究总体现象的数字特征和规律的学科称为数理统计学。
概率论与数理统计学应用到水文分析与计算上则称为水文统计。
工程水文学第四章-4-1
(5) 等流时面积 相邻两条等流时
线之间的面积称作 等流时面积。
等流时线
等流时线法的汇流计算
[例] 已知：流域汇流时间τm= 3Δt （Δt为等流 时线时距）, 流域均匀净雨历时tc =2Δt, 各时段 内的净雨深分别为h1, h2。
求：流域出口断面的流量过程 Q(t) 。 3 2
W3 W2 1
3
§4.4 流域汇流分析
❖ 内容提要 分析流域出口断面流量的组成，揭示流域汇流的本质；运 用等流时线的概念对地面汇流现象进行概化的描述，以帮 助理解流域汇流计算基本原理。
❖ 学习要求 了解流域出口断面流量的组成，掌握等流时线汇流的分析 方法。
流域出口
河网汇流 坡面汇流
流域汇流过程
第1节 概述
坡地汇流阶段：
W1
2
1
等流时线法计算表：(tc= 2Δt <τm= 3Δt)
历时 (Δt)
1
净雨产生的时段末流量Q(m3/s)
第一时段h1
K
h1 t
W1
第二时段h2
流域出口断面流量Q(m3/s)
Q1
K
h1 t
W12Kh1Fra bibliotektW2
K
h2 t
W1
Q2
K
h1 t
W2
K
h2 t
W1
3
K
h1 t
W3
K
部分雨量称为净雨。
(2) 汇流时间τ
B
(Travel time)
净雨从流域上某点
A
流至出口断面所经历的
时间，称为该点至流域
出口断面的汇流时间。
(3) 流域(最大)汇流时间τm 流域距出口断面最远点的汇流时间称作流域最
