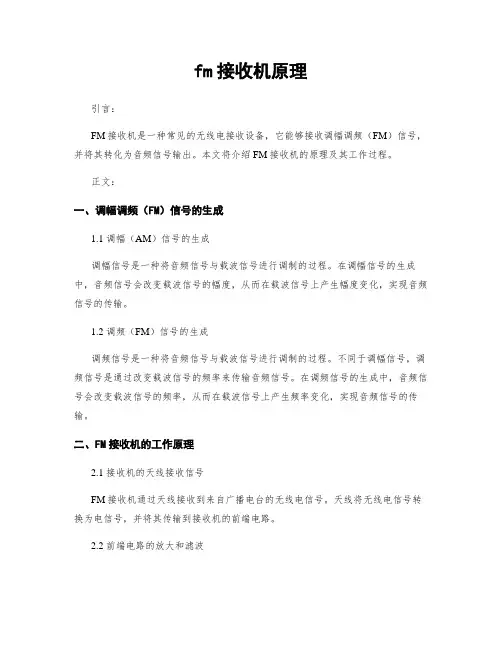

fm接收机原理
fm接收机原理引言：FM接收机是一种常见的无线电接收设备，它能够接收调幅调频（FM）信号，并将其转化为音频信号输出。
本文将介绍FM接收机的原理及其工作过程。
正文：一、调幅调频（FM）信号的生成1.1 调幅（AM）信号的生成调幅信号是一种将音频信号与载波信号进行调制的过程。
在调幅信号的生成中，音频信号会改变载波信号的幅度，从而在载波信号上产生幅度变化，实现音频信号的传输。
1.2 调频（FM）信号的生成调频信号是一种将音频信号与载波信号进行调制的过程。
不同于调幅信号，调频信号是通过改变载波信号的频率来传输音频信号。
在调频信号的生成中，音频信号会改变载波信号的频率，从而在载波信号上产生频率变化，实现音频信号的传输。
二、FM接收机的工作原理2.1 接收机的天线接收信号FM接收机通过天线接收到来自广播电台的无线电信号。
天线将无线电信号转换为电信号，并将其传输到接收机的前端电路。
2.2 前端电路的放大和滤波前端电路对接收到的信号进行放大和滤波，以增强信号的强度并滤除干扰信号。
放大后的信号被送往解调器进行解调。
2.3 解调器的解调过程解调器是FM接收机中的关键部件，它将调频信号转换为调幅信号。
解调器通过将接收到的信号与本地振荡器产生的信号进行比较，提取出音频信号。
2.4 音频放大和输出解调后的音频信号经过放大电路进行放大，然后输出到扬声器或耳机中。
这样，我们就能够听到广播电台传输的声音。
三、FM接收机的特点及应用3.1 抗干扰能力强FM接收机相比于调幅（AM）接收机，具有更好的抗干扰能力。
这是因为FM 信号的传输方式使其在传输过程中对干扰信号的影响较小，从而提高了接收机的接收质量。
3.2 音质清晰稳定由于FM信号的传输方式是通过改变频率来传输音频信号，所以FM接收机在接收到信号后，可以还原出高质量的音频信号，使得音质更加清晰稳定。
3.3 广泛应用于广播和通信领域FM接收机在广播和通信领域有着广泛的应用。
无论是家用收音机、车载收音机，还是广播电台的接收设备，都采用了FM接收机的原理。
无线电接收机
无线电发射机
图2无线电发射机基本原理无线电发射机的基本组成包括基带信号处理电路、载波发生器、调制器、高频功率 放大器和发射天线等五部分：如图2基带信号处理电路包括了对来自于话筒（或各种音频设备）的音频信号的各种 前端处理，如音频放大、音频滤波（将频率限制在300~3400Hz）和可能需要的语音压缩（幅度限制，防止出现过 大的调制度）和预加重（用于FM发射机中）等；调制器用于将处理过的音频信号调制到高频载波上，不同的调制 方式采用不同的调制器，在直接调频中，调制器与载波发生器合二为一；高频功率放大器将高频已调波进行功率 放大，使发射机的输出功率满足要求。发射天线是一种将高频电信号转换成电磁波的单元，对于发射机来说，它 是一种负载。
无线电接收机简称接收机，能将天线接收到的无线电信号加以选择、变换、放大，以获得所需信息的电子设 备。其组成部分是高频、中频、低频放大器、变频器和解调器。按接收信号的调制方式，它可分为调幅接收机、 调频接收机和脉冲调制接收机等。按接收信号的波长，它可分为长波、中波、短波、超短波和微波等接收机。

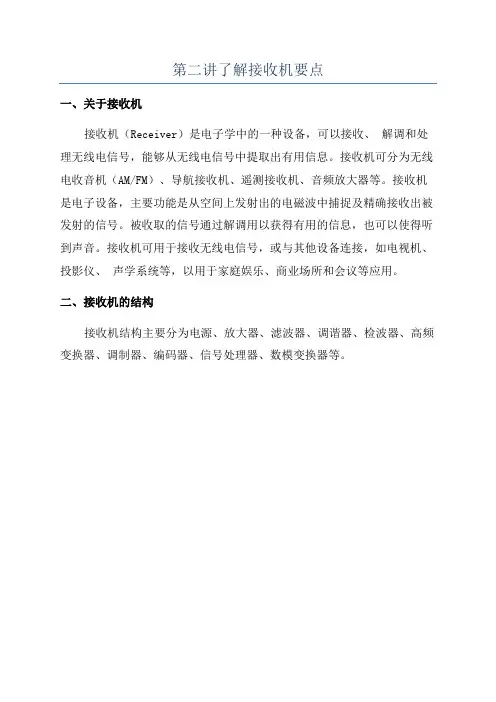

第二讲了解接收机要点
第二讲了解接收机要点
一、关于接收机
接收机（Receiver）是电子学中的一种设备，可以接收、解调和处理无线电信号，能够从无线电信号中提取出有用信息。
接收机可分为无线电收音机（AM/FM）、导航接收机、遥测接收机、音频放大器等。
接收机是电子设备，主要功能是从空间上发射出的电磁波中捕捉及精确接收出被发射的信号。
被收取的信号通过解调用以获得有用的信息，也可以使得听到声音。
接收机可用于接收无线电信号，或与其他设备连接，如电视机、投影仪、声学系统等，以用于家庭娱乐、商业场所和会议等应用。
二、接收机的结构
接收机结构主要分为电源、放大器、滤波器、调谐器、检波器、高频变换器、调制器、编码器、信号处理器、数模变换器等。
无线电收音机

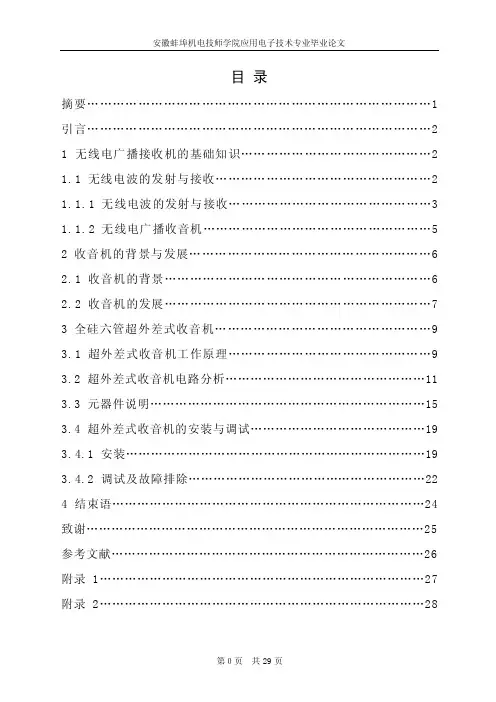

目录摘要 (1)引言 (2)1 无线电广播接收机的基础知识 (2)1.1无线电波的发射与接收 (2)1.1.1无线电波的发射与接收 (3)1.1.2无线电广播收音机 (5)2收音机的背景与发展 (6)2.1收音机的背景 (6)2.2收音机的发展 (7)3全硅六管超外差式收音机 (9)3.1超外差式收音机工作原理 (9)3.2超外差式收音机电路分析 (11)3.3元器件说明 (15)3.4超外差式收音机的安装与调试 (19)3.4.1安装 (19)3.4.2调试及故障排除 (22)4结束语 (24)致谢 (25)参考文献 (26)附录1 (27)附录2 (28)全硅六管超外差式收音机的装配与调试卞盼盼摘要：电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计、调整和改进更加高效便捷。
简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。
现在的9018将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。
更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。
散件为3V 低压全硅六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，接受频率范围为535KHZ～1605KHZ的中波段。
关键词：高放混频级低放兼检波级低压全硅管Abstract：Electronic design automation technology has infiltrated into electronic systems and application-specific integrated circuit design in all aspects, in a software applicati on to the electronic design and simulation, circuit design, adjust and improve more effici ent convenient. A simple analysis of the superheterodyne AM radio circuit and the principl e of assembly and debugging. Now the 9018 the original stereo headphone socket to socket, circuit schematics unchanged, infantry line adjustments. After the change of radio sensiti vity higher, sound more resonant, more extensive use for MP3, player models, such as by us ing headphones. Parts of 3 V low-voltage of the silicon six superheterodyne radio, with th e installation debugging convenience, the stability, rigidity, whose advantages in power c onsumption. It is the importation of high-level radioactive mixer circuit level, in a rele ase, the two-in, pre-release of the detection of low-level, low-level and on the high-leve l and other components, to accept the frequency range of 535 KHZ～ 1605KHZ in the band.Key Words: Mixing high-level, Low-level detection , Low-voltage of the silicon引言集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路也正迅速向这方向发展。
无线电接收机原理

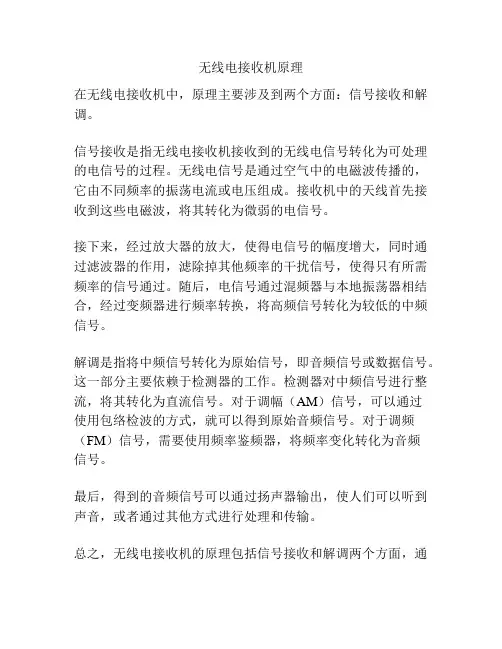

无线电接收机原理
在无线电接收机中，原理主要涉及到两个方面：信号接收和解调。
信号接收是指无线电接收机接收到的无线电信号转化为可处理的电信号的过程。
无线电信号是通过空气中的电磁波传播的，它由不同频率的振荡电流或电压组成。
接收机中的天线首先接收到这些电磁波，将其转化为微弱的电信号。
接下来，经过放大器的放大，使得电信号的幅度增大，同时通过滤波器的作用，滤除掉其他频率的干扰信号，使得只有所需频率的信号通过。
随后，电信号通过混频器与本地振荡器相结合，经过变频器进行频率转换，将高频信号转化为较低的中频信号。
解调是指将中频信号转化为原始信号，即音频信号或数据信号。
这一部分主要依赖于检测器的工作。
检测器对中频信号进行整流，将其转化为直流信号。
对于调幅（AM）信号，可以通过
使用包络检波的方式，就可以得到原始音频信号。
对于调频（FM）信号，需要使用频率鉴频器，将频率变化转化为音频
信号。
最后，得到的音频信号可以通过扬声器输出，使人们可以听到声音，或者通过其他方式进行处理和传输。
总之，无线电接收机的原理包括信号接收和解调两个方面，通
过接收、放大、滤波、变频、解调等一系列的步骤，将无线电信号转化为可处理的电信号和原始音频信号。
无线电广播发送与接收课件
调制器
调制器的作用是将音频信号转换为 适合发射的调制信号，常见的调制 方式包括调频（FM）和调幅（AM ）。
天线
天线负责将高频信号转换为电磁波 并发送出去，天线的形状和尺寸对 信号的覆盖范围和方向有影响。
调制技术
调频（FM）
FM是一种高频调制方式，它通过 改变高频信号的频率来承载音频 信号，具有抗干扰能力强、音质 好等优点。
无线电广播是一种高效、便捷、覆盖面广的信息传播方式，被广泛应用于新闻、 教育、娱乐等领域。
无线电广播的原理
无线电广播主要由发送端和接收端组成。发送端包括音频信号源、调制器、高频振 荡器和发射天线；接收端包括天线、解调器和音响设备。
音频信号源产生音频信号，调制器将音频信号调制到高频振荡器产生的载波上，形 成高频复合信号，通过发射天线以电磁波的形式发送到空间中。
接收端的天线接收到空间中的无线电波，传输到解调器解调出音频信号，最后通过 音响设备播放出声音。
无线电广播的历史与发展
无线电广播的发明可以追溯到20世纪初，当时科学家们发现了电磁波的传播特性，并开始 尝试利用它来传递信息。
1906年，加拿大发明家费森登首次实现了利用无线电波传送音乐和语音信号，标志着无线 电广播的诞生。
安全标准与规定
发射设备安全标准
01
确保无线电广播发射设备的硬件和软件符合国际和地区的电磁
兼容性标准，以减少对其他无线电业务的干扰。
电磁辐射限制
02
设定无线电广播发射设备的电磁辐射限制，以保障公众的健康
和安全。
发射设备认证
03
要求无线电广播发射设备经过认证，确保其符合安全标准与规定。
执照与许可制度
无线电广播的干扰与抗干扰技 术
无线电发射、接收原理(讲稿)
5、关于无线电波的传播下列叙述正确的是： A 电磁波频率越高，越易沿地面传播； B 电磁波频率越高，越易沿直线传播 C 电磁波在各种介质中传播的波长恒定 D 只要有三颗同步卫星在赤道上空传递微 波，就可把信号传遍全世界
B
短波波段收听效果
• 波长－频率MHz 白天收听 • 11m 25.6 - 26.1 很少使用 • 13m 21.45 - 21.85 冬天效果最好;其他季节也 好 • 16m 17.48 - 17.90 全年优秀(通常日落前三个 多小时内效果很好) • 19m 15.10 - 15.80 全年白天最佳波段(通常日 落前三个多小时内效果很好) • 22m 13.57 - 13.87 应该是一年好的波段. • 25m 11.60 - 12.1０ 最佳时刻日出、日落两小 时前后
• 其实，在 LC 振荡回路中，由于线圈导线中 有电阻的存在 ，必然要引起能量损失，所 以振幅（振荡电流 i 的最大值）会逐渐减小， 最终导致停振。这种振荡被称作减幅振荡 或阻尼振荡 ，其振荡波形如（ a ）。如果 能在振荡过程中适时地给 LC回路补充能量， 来补偿电路上的能量损耗，那么振幅就会 保持不变。这种振幅不变的振荡叫作等幅 振荡，如图 （ b ）所 示 。
• 超短波能够穿透电离层而不被其反射，与光线的 传播性质相似，主要用于电视、雷达和近距离通讯。
一.无线电波的发射
1.有效发射无线电波的要求:
(1)要有足够高的频率. 频率越高,发射电磁波的本领越大 (2)电场和磁场必须分散到尽可能大的空间——开放电路 （实际开放电路有天线和地线）
天线
地线
发 射 端
收音机基本电路和常用信号放大元件主要民用广播制式和波段2060年代电子管电路直放式外差式长波中波短波5070年代晶体管电路外差式多次变频中波短波调频7080年代集成电路外差式多次变频数字调谐中波短波调频90年代集成电路外差式多次变频数字调谐中波短波调频数字广播在一般的收音机或收录机上都有amfm频段相信大家都以熟悉这两个波段是供您收听国内广播之用若收音机上还有sw波段时除了国内电台之外您还可以收听国外的电台事实上amfm指的是无线电学上的两种不同的调制方式
收音机知识
收音机知识一、无线电的传播调幅制无线电广播分为长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。
调频制无线电广播多用超短波(甚高频)无线电波传送信号，使用频率约为88MHz-108MHz，主要靠空间波传送信号。
目前，地面的广播电视分做VHF(甚高频或称米波)和UHF(特高频或称分米波)两个频段。
在我国，VHF频段电视使用的频率范围是48.5MHz-3MHz，划分成1-12频道，UHF频段使用的频率范围是470MHz-956MHz，划分成：3-68频道。
它们基本上都是靠空间波传播的。
二、收音机的发展民用广播和收音机发明于本世纪初。
近百年来，无线电广播与收音机技术发生了翻天覆地的变化。
广播方式从调幅(AM)广播时代开始，经历了调频(FM)广播、调频立体声(FM STEREO)广播、数字音频广播(DAB)等阶段。
目前，科学家正研究短波段的数字广播(DRM)。
民用广播所使用的频率，经历了长波(LW)、中波(MW)、短波(SW)、超短波调频(FM)、卫星调频广播等阶段；广播的传播距离和覆盖范围也从近距离到利用人造地球卫星进行全球转播等；收音机从矿石收音机、电子管收音机、晶体管收音机、集成电路收音机，到使用微电脑处理器的数字调谐收音机；收音机的基本电路形式、也从直接放大式，到超外差式、多次变频式电路。
收音机的体积也从笨重变小到微型，而音质却越来越好……20-60年代，电子管电路/直放式，外差式，长波/中波/短波50-70年代，晶体管电路/外差式，多次变频，中波/短波/调频70-80年代，集成电路/外差式，多次变频，数字调谐，中波/短波/调频90年代，集成电路/外差式，多次变频，数字调谐，中波/短波/调频/数字广播三、收音机的分类市场上常见的收音机，主要有以下几种分类方法：■按波段分类可分为：调频/调幅两波段、调频立体声/调幅两波段、调频/中波/短波3-5波段、调频/中波/短波8-12波段、调频立体声/中波/短波8-12波段、电视伴音等收音机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第9章 无线电广播
接收机的基础知识
本章重点
1．了解电磁波的性质和传输途径。
2．理解无线电广播发射与接收系统的组成。
3．理解调制、解调的概念，掌握调幅波和调频波的性质和特点。
4．了解超外差式调幅收音机各基本单元电路的作用和整机工作原理。
本章难点
1．接收机中变频器和检波器的工作原理。
学时分配
9.1 无线电波的发射与接收
无线电接收机是接收无线电信号的电子设备。
9.1.1 无线电波
一、无线电波
指在高频电流作用下，导线周围的电场和磁场交替变化向四周传播能量的电磁波。
无线电波的参数包括：波长 λ、频率f 、自由空间中的传播速度c ，这三个参量之间的关系为 c = λf (9.1.1)
[例9.1.1] 频率为1000 kHz 的无线电波，其波长为多少？
解 由式(9.1.1)可得
m 300m 1010001033
8
=⨯⨯==f c λ
可见，无线电波的频率越高，波长越短；反之，波长越长。
二、无线电波的频段
无线电波的频率范围一般用频段(或波段)表示。
其波段划分如表9.1.1所示。
三、无线电波的传播途径
1．沿地面传播——地面波；
2．在空间直线传播——空间波；
3．依靠折射和反射传播——天波。
表9.1.1 无线电波的波段划分
9.1.2 无线电广播的发射与接收
动画无线电调幅发射机工作原理
一、无线电广播的发射
调制和发射：在无线电波发射过程中，只有天线长度和电波波长可比拟时，才能有效地把电波发射出去。
声音信号的波长范围在15 ⨯ 103 ~ 15 ⨯ 106 m，要想制作对应尺寸的天线显然不现实。
为此，利用频率较高(即波长极短)的无线电波携带声音信号发射出去，使天线的制作变成了现实。
高频振荡器：在发射机中，用来产生高频振荡信号的部件。
载波：用来“装载”声音信号的高频振荡信号。
调制：把声音信号“装载”到高频振荡信号中的过程。
已调信号：调制后的高频振荡信号。
所谓发射是指利用传输线把已调波送到天线，变成电磁波向空间辐射的过程。
发射机的组成：
1．低频：声音变换和放大；
2．高频：高频振荡的产生、放大、调制和高频功放；
3．传输线与天线：传输和发射已调高频信号；
4．直流电源：各部分电路工作电源。
调幅发射机的组成如图9.1.1所示。
工作过程：话筒把声音转换成电信
号，经放大器放大后，去调制高频振荡
器产生的高频等幅正弦波，产生已调波，
再通过高频功率放大器放大，由传输线
送到天线，以电磁波的形式发射出去。
二、无线电广播的接收
接收和解调：在接收机中，从天线
感应出的不同频率的已调波中选出所需信号的过程，叫作接收。
从已调波中检取出音频信号的过程，叫作解调。
简单调幅接收机的组成如图9.1.2所示。
1． 输入电路：从不同频率已调波中选出需要收听的信号。
2．解调器：将音频信号从已调波中检取出来。
3．耳机：把音频信号变换成声音。
图9.1.2 简单调幅接收机的组成框图
三、调幅波与调频波
用低频信号控制高频振荡的幅度，形成的已调波叫调幅波。
如图9.1.3(c)所示。
用低频信号控制高频信号的频率，形成的已调波叫调频波。
如图9.1.3(d)所示。
9.1.3无线电广播收音机
1．收音机种类：
(1) 按电子器件分有电子管、晶
体管；
(2) 按电路特点分有直接放大
式、超外差式；
(3) 按波段分有中波、短波；
(4) 按调制方式分有调幅、调频；
(5) 按电源分有交流、直流、交
直流；
(6) 按用途特点分有收录、收扩、立体声等。
2．直接放大式调幅收音机
直接放大式调幅收音机组成框图如图9.1.4所示。
工作原理：输入回路从天线上的感应信号中选出某一高频调幅信号，经高频放大器直接
图9.1.4 直接放大式调幅收音机组成框图
图9.1.1 无线电调幅发射机的框图
图9.1.3 调幅波与调频波
放大，然后进行检波，输出音频信；再经低放和功放，通过扬声器发出声音。
这种机型现已很少采用。
3．超外差式调幅收音机 超外差式调幅收音机组成框图如图9.1.5如示。
工作原理：输入回路从天线上的感应信号中选出某一高频调幅信号，经变频器变成中频调幅信号，
再经中频放大器放大，然后进行检波，输出音频信号。
再经低放和功放，通过扬声器发出声音。
这种机型因稳定性好、灵敏度高、选择性好而被广泛采用。
9.2 超外差式调幅收音机
9.2.1 超外差式调幅收音机工作原理
超外差式收音机的主要特点是设置了一个变频器。
作用是把高频调幅信号变成固定中频(国标为465 kHz )调幅信号，从而避免了放大电路因信号频率过高使增益下降及不稳定的现象。
工作原理：输入电路从天线感应信号中选出某一高频调幅广播信号，送入变频器与本机振荡信号混频，产生一个调制内容相同的中频调幅信号，经中频放大器放大后，由检波器解调出音频信号，经低放和功放，送给扬声器发出声音。
9.2.2 超外差式调幅收音机的变频、中放、检波及自动增益控制电路
一、变频电路
电路如图9.2.1所示。
电路作用是把不同频率的输入信号变成频率固定的465 kHz 的中频信号。
图9.2.1 变频电路 图9.2.2 中频放大器
图中，V 1、L 4、L 3、C 2b 组成本机振荡电路，产生一个比输入信号频率高465 kHz 的等幅
图9.1.5 超外差式调幅收音机组成框图
振荡信号。
V 1、C 5、T 1组成混频器，把输入信号和本振信号在V 1中进行混频，利用晶体管的非线性，产生各种频率的电信号，再通过负载谐振电路，从众多频率的信号群中选出465 kHz 的中频信号。
二、中频放大器
如图9.2.2所示。
图中，V 2、V 3为中放管。
T 2、T 3为中频变压器，因谐振频率为465 kHz ，故简称“中周”。
电路作用是放大465 kHz 的中频信号，提高灵敏度和选择性。
三、检波器
如图9.2.3所示。
图中，V 7为检波二极管。
C 16、C 17、R 10组成高频滤波电路。
R P 为检波负载。
电路作用是利用V 7的单向导电性，取出中频调幅信号中的音频信号，以便放大和声音还原。
四、音频放大器
如图9.2.4所示。
图中，V 4为前置放大管。
V 5、V 6为推挽功放管。
T 4、T 5为输入、输出变压器。
电路作用是放大音频信号，输出足够的音频功率，推动扬声器Y 发声。
图9.2.4 音频放大器 图9.2.5 自动增益控制电路
五、自动增益控制电路(AGC 电路)
如图9.2.5所示。
图中，R 6 、C 8组成音频滤波电路，电路作用是利用R 6、C 8电路输出的随音频信号强弱变化的直流电压，控制放大管V 2的静态工作电流，从而控制增益。
保证中频信号不随电台信号强弱而变化，趋于稳定。
六管超外差式调幅收音机的整机电路如图9.2.6(a)所示，整机组成框图如图9.2.6(b)所示。
图9.2.3 检波器
图9.2.6 超外差式调幅收音机整机电路
本章小结
1．无线电波是电磁波，频率为几十千赫至几百兆赫，它以电场和磁场交替变化向四周传播并把能量传播出去。
波长 λ 、频率f和波的传播速度c的关系是：c = λf。
2．无线电波的传播途径有三种：地面波、空间波和天波。
3．高频电磁波要携带低频信号，是通过用低频信号去控制等幅高频振荡来达到的。
4．超外差式调幅收音机是应用广泛的无线电接收机，它的变频电路、中放电路、检波电路和自动增益控制电路是无线电接收机的基本单元电路。
