网络服务器架构介绍
计算机网络的架构与拓扑
计算机网络的架构与拓扑计算机网络已经成为现代社会中不可或缺的一部分，它连接了全球各地的个人、组织和机构，使得信息的传递和共享变得迅捷高效。
而计算机网络的架构与拓扑则是网络设计中至关重要的两个方面，它们决定了网络的结构和组织方式，直接影响着网络的性能和可靠性。
本文将深入探讨计算机网络的架构与拓扑，并分析它们的特点和应用。
一、计算机网络的架构计算机网络的架构是指网络中各个计算机和设备之间的关系以及其组织方式。
常见的网络架构包括客户端-服务器架构和对等网络架构。
1.客户端-服务器架构客户端-服务器架构是一种常见的网络架构，它由客户端和服务器两个角色组成。
客户端负责发起请求，并接收服务器的响应，而服务器则负责处理客户端的请求并提供相应的服务。
这种架构通常用于Web 应用程序、电子邮件和文件共享等场景。
2.对等网络架构对等网络架构又称为P2P架构，是一种去中心化的网络结构。
在对等网络中，每个计算机既可以作为客户端也可以作为服务器，它们互相连接并共享资源。
对等网络常用于文件共享、视频流传输等需要大量带宽和存储资源的应用领域。
二、计算机网络的拓扑计算机网络的拓扑是指网络中各个节点之间的物理或逻辑连接方式。
常见的网络拓扑包括星型拓扑、总线拓扑、环形拓扑、网状拓扑和树状拓扑。
1.星型拓扑星型拓扑是一种常见的网络拓扑，它将所有的节点都连接到一个中央设备，如交换机或集线器。
中央设备负责转发数据，而各个节点之间的通信都需要经过中央设备。
星型拓扑具有易于管理和故障隔离的优点，但中央设备的故障会导致整个网络的瘫痪。
2.总线拓扑总线拓扑将所有的节点连接到一根共享的传输介质，如以太网中的电缆。
节点之间通过传输介质进行通信，但一次只能有一个节点发送数据。
总线拓扑具有简单和成本低的优点，但当传输介质发生故障时，整个网络将无法正常工作。
3.环形拓扑环形拓扑将节点连接成一个环形结构，每个节点都与其前后两个节点直接相连。
消息在环中传递，直到达到目标节点。
计算机网络架构解析
计算机网络架构解析计算机网络架构是指计算机网络中各个功能模块之间的组织和交互方式，它对于网络的性能、可靠性和安全性等方面具有重要影响。
本文将从网络体系结构的层次关系、网络协议以及常见的网络架构模式三个方面进行解析，帮助读者深入了解计算机网络架构的基本原理和实际应用。
一、网络体系结构与层次关系在计算机网络中，常用的网络体系结构有两种：OSI（开放系统互联）参考模型和TCP/IP（传输控制协议/互联网协议）体系结构。
这两种体系结构都通过层次化的方式将网络通信划分为多个层次，每个层次负责特定的功能。
1. OSI参考模型OSI参考模型共划分为七个层次，从下至上依次是物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
这种分层方式使得网络通信的每个步骤都处于特定层次的控制之下，层与层之间通过协议进行交互。
比如，物理层负责传输比特流，数据链路层负责将比特流划分为帧并传送，网络层负责进行寻址和路由等操作。
2. TCP/IP体系结构TCP/IP体系结构较为简化，总共分为四个层次：网络接口层、网络层、传输层和应用层。
其中，网络接口层负责处理底层的硬件接口，网络层负责IP寻址和路由，传输层负责提供可靠的端到端的数据传输服务，应用层负责支持各种具体的应用程序。
二、网络协议的作用网络架构中的协议扮演着连接不同层次的重要角色，确保信息在网络中的可靠传输和正常交互。
常见的网络协议包括TCP、IP、HTTP、FTP等。
1. TCP（传输控制协议）TCP协议处于传输层，它提供了可靠的、面向连接的数据传输服务。
通过TCP协议，数据可以被分割成小块（称为数据段）进行传输，并在接收端进行重新组装。
TCP协议还具备错误检测和重传机制，确保数据的准确传输。
2. IP（互联网协议）IP协议属于网络层，它负责为数据提供路由和寻址功能。
IP协议通过IP地址标识不同的主机和网络，实现数据在不同网络之间的传输。
3. HTTP（超文本传输协议）HTTP协议属于应用层，它是用于在Web浏览器和Web服务器之间传输超文本的协议。

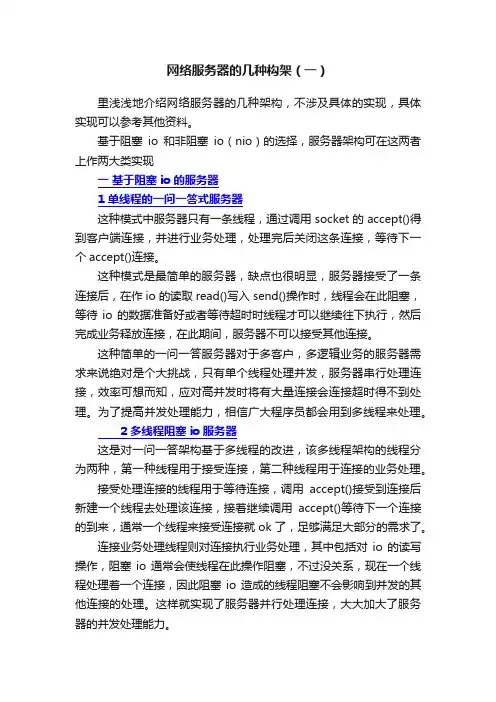

网络服务器的几种构架（一）
网络服务器的几种构架（一）里浅浅地介绍网络服务器的几种架构，不涉及具体的实现，具体实现可以参考其他资料。
基于阻塞io和非阻塞io（nio）的选择，服务器架构可在这两者上作两大类实现一基于阻塞io的服务器1 单线程的一问一答式服务器这种模式中服务器只有一条线程，通过调用socket的accept()得到客户端连接，并进行业务处理，处理完后关闭这条连接，等待下一个accept()连接。
这种模式是最简单的服务器，缺点也很明显，服务器接受了一条连接后，在作io的读取read()写入send()操作时，线程会在此阻塞，等待io的数据准备好或者等待超时时线程才可以继续往下执行，然后完成业务释放连接，在此期间，服务器不可以接受其他连接。
这种简单的一问一答服务器对于多客户，多逻辑业务的服务器需求来说绝对是个大挑战，只有单个线程处理并发，服务器串行处理连接，效率可想而知，应对高并发时将有大量连接会连接超时得不到处理。
为了提高并发处理能力，相信广大程序员都会用到多线程来处理。
2 多线程阻塞io服务器这是对一问一答架构基于多线程的改进，该多线程架构的线程分为两种，第一种线程用于接受连接，第二种线程用于连接的业务处理。
接受处理连接的线程用于等待连接，调用accept()接受到连接后新建一个线程去处理该连接，接着继续调用accept()等待下一个连接的到来，通常一个线程来接受连接就ok了，足够满足大部分的需求了。
连接业务处理线程则对连接执行业务处理，其中包括对io的读写操作，阻塞io通常会使线程在此操作阻塞，不过没关系，现在一个线程处理着一个连接，因此阻塞io造成的线程阻塞不会影响到并发的其他连接的处理。
这样就实现了服务器并行处理连接，大大加大了服务器的并发处理能力。
现在这种多线程架构的确解决了并发问题，对于并发的每个连接，服务器都新建一个线程去处理，这样做到了并行处理连接。
但是新问题又来了，如果并发太高的话，那么服务器将开辟大量的线程去处理，首先线程的新建和关闭都是很耗系统资源的，再则，每个线程都会有io阻塞，cpu上下文将在每个线程中不断的切换，这个带来的系统资源开销也相当大，最后，如果不对线程进行管理，对于高并发不断开辟的线程将大大消耗系统资源，甚至会使系统崩溃。
网络架构与拓扑
网络架构与拓扑在现代社会中，网络已经成为了人们生活和工作中不可或缺的一部分。
无论是个人还是企业，都离不开网络的支持和服务。
而网络架构和拓扑则是构建一个稳定、高效的网络系统所必须考虑和设计的重要因素。
本文将深入探讨网络架构与拓扑的概念、种类及其应用。
一、网络架构的概念及种类网络架构是指网络系统中各个组成部分之间的关系和连接方式。
它直接关系到网络的稳定性、可靠性和性能。
根据网络系统的规模和需求不同，网络架构可以分为以下几种类型：1. 客户/服务器架构客户/服务器架构是一种常见的网络架构，它将网络系统划分为客户端和服务器端两个部分。
客户端负责向服务器发送请求，并接收服务器返回的数据。
服务器端则负责存储和处理客户端的请求，并将结果返回给客户端。
这种架构可以使数据中心集中管理，提高数据处理效率。
2. 对等架构对等架构，也称为P2P架构，是一种去中心化的网络架构。
在对等架构中，所有节点都可以充当客户端和服务器。
每个节点之间都可以直接通信和交换数据，而不需要经过中央服务器。
这种架构适用于需要大规模数据共享和分布式处理的场景。
3. 三层架构三层架构是一种将网络应用程序划分为三个层次的架构。
分别是表示层、逻辑层和数据层。
表示层负责用户界面的展示，逻辑层负责处理用户请求并与数据层进行通信，数据层则负责存储和管理数据。
这种架构可以使不同层次的功能模块独立开发和维护，提高开发效率。
二、网络拓扑的概念及种类网络拓扑是指网络中节点之间的物理连接方式和布局结构。
它直接关系到数据传输的效率、可靠性和扩展性。
根据节点之间连接的方式不同，网络拓扑可以分为以下几种类型：1. 总线型拓扑总线型拓扑是一种简单直接的连接方式，所有节点都通过一根公共的线缆连接在一起。
节点之间的通信通过在总线上发送和接收数据来实现。
这种拓扑结构成本低，但当总线上出现故障时，会导致整个网络瘫痪。
2. 星型拓扑星型拓扑是一种将各个节点都连接到一个中央设备的方式。

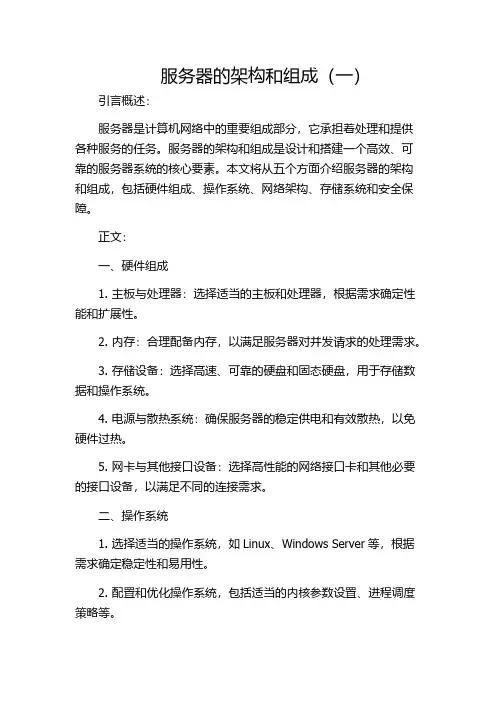

服务器的架构和组成(一)
服务器的架构和组成（一）引言概述：服务器是计算机网络中的重要组成部分，它承担着处理和提供各种服务的任务。
服务器的架构和组成是设计和搭建一个高效、可靠的服务器系统的核心要素。
本文将从五个方面介绍服务器的架构和组成，包括硬件组成、操作系统、网络架构、存储系统和安全保障。
正文：一、硬件组成1. 主板与处理器：选择适当的主板和处理器，根据需求确定性能和扩展性。
2. 内存：合理配备内存，以满足服务器对并发请求的处理需求。
3. 存储设备：选择高速、可靠的硬盘和固态硬盘，用于存储数据和操作系统。
4. 电源与散热系统：确保服务器的稳定供电和有效散热，以免硬件过热。
5. 网卡与其他接口设备：选择高性能的网络接口卡和其他必要的接口设备，以满足不同的连接需求。
二、操作系统1. 选择适当的操作系统，如Linux、Windows Server等，根据需求确定稳定性和易用性。
2. 配置和优化操作系统，包括适当的内核参数设置、进程调度策略等。
3. 安装和配置常用的服务软件，如Web服务器、数据库服务器等。
三、网络架构1. 确定服务器的工作模式，如单服务器、集群、负载均衡等。
2. 设计合理的网络拓扑结构，包括网络设备的选择和配置。
3. 配置防火墙、路由器和交换机等网络设备，保障网络的安全和可靠性。
4. 优化网络性能，包括调整延迟、带宽等参数，提高网络传输效率。
四、存储系统1. 选择适当的存储技术，如RAID、SAN、NAS等，根据需求确定数据可靠性和扩展性。
2. 配置磁盘阵列及相关的磁盘管理策略，实现高可用和快速访问。
3. 定期备份数据，确保数据安全性。
4. 进行性能监控和优化，提高存储性能和容量利用率。
五、安全保障1. 设定合理的访问控制策略，包括用户权限管理、身份验证等。
2. 安装并定期更新防病毒软件和防火墙，确保服务器系统的安全。
3. 设置日志记录和审计，以便监控和分析服务器事件。
4. 定期进行系统和应用程序的漏洞扫描和安全检查，确保服务器的安全性。
服务器架构方案(一)2024
服务器架构方案（一）引言概述：服务器架构是现代业务发展中不可或缺的一部分，设计一个可靠、高效的服务器架构方案对于提供快速、可靠的服务至关重要。
本文将介绍一个多层次的服务器架构方案，用于支持大规模的业务需求。
正文：一、网络层次划分1. 专用网络隔离：将服务器划分为不同的网络区域，通过专用的网络设备进行隔离，确保网络安全性。
2. 内部网络与外部网络的划分：内部网络用于集群间通信和内部管理，外部网络用于对外提供服务。
3. 网络冗余和负载均衡：使用冗余网络设备和负载均衡器来保证网络的高可用性和负载均衡。
4. 网络性能优化：优化网络带宽、延迟和稳定性，提高用户体验。
5. 安全防护和监控：配置防火墙、入侵检测系统和攻击防护设备，保护服务器架构的安全。
二、存储层次划分1. 分布式存储：将数据分散存储在多个服务器上，增加系统的可靠性和可扩展性。
2. 数据冗余与备份：使用分布式存储设备进行数据冗余和备份，确保数据的高可用性和安全性。
3. 存储性能优化：采用高性能硬盘、缓存技术和数据分片来提高存储性能。
4. 数据库集群和负载均衡：使用数据库集群和负载均衡器来确保数据库的高可用性和性能。
5. 存储容量规划：根据业务需求和数据增长率预估，合理规划存储容量，确保系统的扩展性。
三、计算层次划分1. 服务器集群化：将服务器组织成集群，通过负载均衡器将请求均匀分发到不同的服务器上，提高系统性能和可用性。
2. 弹性计算：采用云计算技术，根据业务负载自动调整计算资源，提高计算效率。
3. 虚拟化技术：使用虚拟化技术将物理服务器划分为多个虚拟服务器，提高资源利用率。
4. 服务器监控和管理：使用监控系统对服务器进行实时监控和管理，及时发现和解决问题。
5. 容灾和备份策略：制定容灾和备份策略，确保系统在灾难发生时能够快速恢复。
四、应用层次划分1. 微服务架构：将复杂的应用拆分成多个小型的服务，提高系统的灵活性和可维护性。
2. 业务流程优化：优化业务流程，提高响应速度和效率。
网络架构文档范文
网络架构文档范文一、概述网络架构文档是对一个网络系统的整体架构进行详细说明的文档。
它包括网络拓扑图、物理设备、网络设备配置、网络安全措施等内容，为网络管理员提供了一个全面了解和管理网络系统的指南。
本文档旨在介绍一个标准的网络架构文档的主要内容和结构。
二、架构概要1.网络拓扑图网络拓扑图是展示网络系统架构的图表。
它包括所有网络设备的连接关系和物理布局，如服务器、交换机、路由器、防火墙等。
拓扑图应清晰明了，能够方便地查看网络设备间的连接关系和数据流向。
2.物理设备物理设备部分详细列出了网络系统中所涉及到的所有硬件设备，包括服务器、交换机、路由器、防火墙等。
对于每个设备，应提供其型号、厂家信息和主要功能描述。
3.网络设备配置网络设备配置部分记录了每个网络设备的具体配置信息，包括IP地址、子网掩码、网关、DNS服务器等。
这些配置信息的准确性对于网络系统的正常运行至关重要。
4.网络协议配置网络协议配置部分详细描述了网络系统所使用的各种协议，如TCP/IP、DHCP、DNS等。
对于每个协议，应提供其配置参数和相关说明，以确保网络系统的正常运行和通信。
5.服务器架构服务器架构部分介绍了网络系统中所涉及的所有服务器，包括Web服务器、数据库服务器、应用服务器等。
对于每个服务器，应提供其部署位置、操作系统、硬件配置、软件版本等信息。
6.安全措施安全措施部分描述了网络系统所采取的各种安全措施，包括防火墙、入侵检测系统、数据加密等。
这些措施的目的是保护网络系统免受未经授权访问、数据泄露等威胁。
7.网络性能监控网络性能监控部分介绍了网络系统的性能监控工具和方法，包括网络带宽监控、流量分析、服务质量监控等。
这些工具和方法有助于管理员实时监测网络的运行状况，并及时发现和解决潜在问题。
三、其他补充内容除了上述主要内容外，网络架构文档还可以包括以下补充内容：1.网络系统的发展规划：对网络系统未来的扩展和升级进行规划，包括硬件的更新和替换、软件的升级等。
服务器架构方案
服务器架构方案摘要本文旨在介绍一种高效、可靠的服务器架构方案，以满足现代互联网应用的需求。
通过对不同层次的架构设计和关键技术的分析，我们提供了一种能够应对大规模流量、高并发和高可用性要求的服务器架构方案。
1. 引言在当今数字化时代，各行各业都离不开服务器的支持。
从小型网站到大型电商平台，服务器在提供稳定、高效服务方面起着至关重要的作用。
服务器架构的设计直接关系到系统的性能、可扩展性和可靠性。
本文将介绍一种基于分层架构的服务器架构方案，它能满足当前互联网应用的需要。
2. 分层架构设计分层架构是一种常见的服务器架构设计模式，它将系统划分为多个层次，每个层次都有特定的功能和责任。
以下是我们提出的分层架构设计方案：2.1. 用户层用户层是面向用户的接口层，负责接收用户请求并将其转发到下一层处理。
这一层通常由负载均衡器组成，以确保请求能够均匀地分发给后端的服务器。
2.2. 应用层应用层是处理业务逻辑的核心层，负责处理用户请求、查询数据库、计算和生成数据等。
该层通常由多台应用服务器组成，通过分布式的方式提供高性能的服务。
2.3. 数据层数据层负责存储和管理数据，包括数据库服务器、缓存服务器和文件存储等。
为了保证数据的一致性和可靠性，可以采用主从复制、多副本和分区等技术。
3. 高性能关键技术为了提供高性能的服务器架构，以下关键技术是必不可少的：3.1. 负载均衡负载均衡器可以将用户请求均匀地分发到后端的服务器，以避免单点故障和过载。
常用的负载均衡算法包括轮询、最小连接数和权重分配等。
3.2. 分布式缓存通过在应用层和数据层之间引入分布式缓存，可以减轻后端数据库的负载，提高系统的响应速度。
常用的分布式缓存系统有Redis和Memcached等。
3.3. 异步处理通过将耗时的任务异步处理，可以提高系统的并发能力和响应速度。
常用的异步处理技术有消息中间件、队列和线程池等。
4. 高可用性关键技术为了提高服务器架构的可用性，以下关键技术是必不可少的：4.1. 容错设计容错设计可以使系统在出现故障时仍然可用，常见的容错技术包括热备份、冗余和故障转移等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络服务器架构介绍
针对校园服务器而言，经过一个学期长时间的运行，服务器中的各种系统已经紊乱，这时恐怕就得重新安装操作系统或应用软件了。
以下我们将讲解软件维护过程中所需注意的一些问题。
在进行操作系统维护之前需要将必要的数据备份出来。
备份的方法可以使用额外的硬盘，也可以将数据用刻录机备份出来。
另外，在重新安装系统之前，需要检查硬件是否工作正常，从网上下载最新的硬件驱动程序安装盘 (光盘或软盘)，否则系统很可能将无法安装成功。
尤其是某些RAID卡的驱动程序，一定是要有软盘介质的支持，因为在安装操作系统时会要求你插入驱动盘。
在确认万事俱备之后，就可以重新安装操作系统了。
首先需要将硬盘格式化，用操作系统的启动盘启动系统之后，运行格式化命令就可以了。
如果有必要，可以重新把硬盘分区，但是千万不要进行低级格式化硬盘，除非确认硬盘有坏道。
在格式化硬盘之后，就把操作系统安装上，安装操作系统的具体操作过程这里就不再讲了。
安装完操作系统之后，再把显卡、网卡、SCSI卡、主板等设备的驱动程序安装上，使操作系统正常运行就可以了。
另外，需要提醒一下，在安装完操作系统之后，记住一定要下载并安装最新的操作系统的补丁，这样就能够保证服务器的安全漏洞是最少的。
网络服务的设置和启动
仅仅安装完操作系统是不行的，此时的服务器还没有提供各种网络服务，因此需要对服务器进行一系列的设置。
下面介绍几种特别重要的网络服务。
DNS(域名解析系统)是基于TCP/IP的网络中最重要的网络服务之一，最主要的作用是提供主机名到IP地址的解析服务。
在Windows 2000 Server组成的网络中，DNS服务居于核心地位，如果没有DNS，Windows 2000网络将无法工作。
所以在Windows 2000网络中，至少要有一台DNS服务器。
在Windows NT/2000中有“域”的概念。
带有“域”的网络能够实现“单一账号单录，普遍资源访问”，也就是说只要在域控制器上有一个合法账号，就可以访问域中其他的服务器的资源。
如果没有域控制器，只能构成一个对等网。
对等网在权限控制、资源管理上是很麻烦的。
因此首先要在网络中安装域控制器;如果网络中已经有了域控制器，可以不必再安装域控制器，但可以将这台服务器设
置成备份域控制器，当一台域控制器出故障的时候，另外一台域控制器可以接替它的工作。
DHCP(动态主机配置协议)是服务器向其他客户机提供IP地址以及其他网络服务的IP地址 (如DNS、默认网关的IP地址等)的网络服务。
数量在几十台以上的计算机网络中，使用DHCP会带来很大的方便，客户机的IP地址、DNS的IP地址、默认网关的IP地址等都可以实现自动分配，这会大大降低网络的管理难度。
除非只有几台计算机，否则都应该采用DHCP。
Web服务是服务器提供的基本功能，尤其是在校园网中，怎么可能没有校园主页呢?在将校园网主页的数据复制到服务器中之后，需要重新设置一下Web服务，使校园网主页能够正常运转。
基本网络服务安装、设置完成之后，需要安装各种服务器应用系统。
下面介绍几种必需的应用系统。
E-mail是网络中使用频率最高的网络服务之一，因此E-mail服务器不可缺。
邮件服务器软件有许多，在Windows NT/2000中，用的最多的当然是Exchange Server了;在Linux中，最常用的邮件服务器软件是Sendmail。
由于篇幅所限，具体的安装和设置就不讲了。
数据库服务也是服务器中经常提供的服务，许多应用系统都在数据库服务器的基础上进行。
在 Windows NT/2000网络中，最常用的数据库服务系统是MS SQL Server;在Linux中，最常用的数据库服务系统是My SQL。
也可以使用Oracle等大型数据库系统。
目前，许多学校使用代理服务器联入互联网，这样可以节省大量的互联网接入费用。
常见的代理服务器软件有SyGate、WinGate、MS Proxy等。
有的软件不仅需要在服务器端安装，也需要在客户端安装，因此在安装的时候，要保证客户端与服务器端的一致。
安装了以上这些服务是远远不够的，因为校园服务器上还要运行其他应用系统，比如教育教学资源库、校园管理系统、电子图书馆、电子备课系统等。
这些软件的安装各有不同，按照说明书一步一步进行就可以了。
OK，经过以上一系列的步骤，现在焕然一新的服务器又重新出现在您的面前了。
相信整装待发的服务器将在下一学期的工作中会有更好的表现。
1、安装前的准备
在重新安装操作系统之前，首先要确定是否需要重新安装。
如果需要，那么要确定操作系统的版本，数据库、Web服务、邮件服务等应用程序的版本，要确定是否用当前的版本，还是升级。
之后，准备操作系统、补丁程序、应用程序，准备驱动程序，最好使用厂家提供的驱动。
备份数据的方法有许多种，在校园网中很实用的办法是网络备份，或者用磁带机备份。
备份时，要区分文件系统、数据库，文件系统备份很简单，Copy即可，数据库备份不能简单地Copy，要用数据库下的备份工具来备份，或者用专用的备份软件来备份，例如Veritas、IBM、CA、NETAPP等公司的备份管理软件。
2、操作系统的安装
如果硬盘以前是安装UNIX，硬盘的分区不是FAT分区，而是VFS、E2FS、E3FS等分区;或者硬盘做过RAID，硬盘的前16K字节会保存RAID的设置信息，这时候为了保证系统安装不会受到干扰，要求清除这些信息。
可以用一个小工具来 ___清除系统分区信息，它就是Clear程序，这个小程序能够 ___清除硬盘的分区信息。
如果找不到Clear程序，也可用Fdisk/mbr来清除主引导记录。
在系统安装驱动程序时，最好使用厂家提供的驱动，不要用系统自检的驱动，很多情况下，系统自检的驱动会有各种问题。
例如，有时候用NT自检的SCSI卡的驱动会导致系统找不到硬盘;NT自检的网卡会导致系统蓝屏;Linux自检的RAID卡驱动会在安装时死机;SCO Openserver自检的网卡会在大数据传输量的情况下导致网卡断掉等。
模板,内容仅供参考。
