第15讲DSPBuilder设计实例
DSP Builder系统设计工具
DSP Builder系统设计工具DSP Builder是Altera推出的一个数字信号处理(DSP)开发工具，它在Quartus Ⅱ FPGA设计环境中集成了MathWorks的Matlab和Simulink DSP开发软件。
Altera的DSP系统体系解决方案是一项具有开创性的解决方案，它将FPGA的应用领域从多通道高性能信号处理扩展到很广泛的基于主流DSP的应用，是Altera第一款基于C代码的可编程逻辑设计流程。
在Altera基于C代码的DSP设计流程中，设计者编写在Nios Ⅱ嵌入处理器上运行的C代码。
为了优化DSP算法的实现，设计者可以使用由Matlab和Simulink工具开发的专用DSP指令。
这些专用指令通过Altera的DSP Builder和SOPC Builder工具集成到可重配置的DSP设计中。
对DSP设计者而言，与以往FPGA厂商所需的传统的基于硬件描述语言(HDL)的设计相比，这种流程会更快、更容易。
除了全新的具有软件和硬件开发优势的设计流程之外，Altera DSP系统体系解决方案还引入了先进的S tratix和Stratix Ⅱ系列FPGA开发平台。
Stratix器件是Altera第一款提供嵌入式DSP块的FPGA，其中包括能够有效完成高性能DSP功能的乘法累加器(MAC)结构。
Stratix Ⅱ FPGA能够提供比Stratix器件高四倍的DSP带宽，更适合于超高性能DSP应用。
6.1 DSP Builder安装6.1.1 软件要求使用DSP Builder创建HDL设计需要有下面的软件支持：? Matlab 6.1或6.5版本；? Simulink4.1或5.0版本；? Quartus Ⅱ 2.0以上版本；? Synplify 7.2以上版本或LeonardoSpectrum 2002c以上版本(综合工具)；? ModelSim5．5以上版本(仿真工具)。
6.1.2 DSP Builder软件的安装在安装DSP Builder之前，首先安装Matlab和Simulink软件以及Quartus Ⅱ软件。
利用MatlabDSPBuilder实现DDS的设计
利用MatlabDSPBuilder实现DDS的设计匿簟受圈堕遵匿噩圜ＰＬＤＣＰＬＤＦＰＧＡ设计与应用文章编号：１００８－０５７０（２００６）０７—２＿０２１１．０２利用Ｍａｔｌａｂ／ＤＳＰＢｕｉｌｄｅｒ实现ＤＤＳ的设计ＲｅａｌｉｚｅｓｔｈｅＤＤＳｄｅｓｉｇｎｕｓｉｎｇＭａｔｌａｂ／ＤＳＰＢｕｉｌｄｅｒ（鼋庆文理学院）杨守良Ｙａｎｇ。
￥ｈｏｕｌｉａｎｇ摘要：介绍了一种自行设计的基于ＨｌＧＡ芯片的ＤＤＳ信号发生器设计的解班方案．根据ＤＤＳ的基本原理．利用ＭａＬｌａｂ／ＤＳＰＢｕｉｌｄｅｒ建立ＤＤＳ基本模型．熊詹利用ＡＬ＇１１ＥＲＡ公司提供的Ｓｉｎｇａｃｏｍｐｌｅｒ工具对其进行编译．产生ＱＵＡＲＴＵＳＩＩ能够识别的ＶＨＤＬ源程序．并且格出了采用ＡＵｉ＇ＥＲＡ公司的ｃｙｃｌｏｎｅ系列的ＦＰＧＡ芯片ＥＰｌＣｌ２Ｑ２４０Ｃ８进行直接数字频率各成器的实现方法．关键词：Ｍａｔｌａｂ／ＤＳＰＢｕｉｌｄｅｒ；ＦＰＧＡ：直接数字频率台成：设计中图分类号：ＴＰ２７１＋．８２文献标识码：ＡＡｂｓｔｒａｃｔ：ＩｎｔｒｏｄｕｃｅｄｏｏｅｋｉｎｄｉｎｄｅｐｅｎｄｅｎｔｌｙｄｅｓｉｇｎｅｄｔｈｅｓｏｌｕｔｉｏｎｗｈｉｃｈｓｉｇｎａｌｇｅｎｅｒａｔｉｎｇｄｅｖｉｃｅｄｅｓｉｇｎｅｄｂａｓｅｄｏｎＦＰＧＡｔｈｅｃｈｉｐＤＤＳ，ａｃｃｏｒｄｉｎｇｔｏｔｈｅＤＤＳｂａｓｉｃｐｒｉｎｃｉｐｌｅ，ｅｓｔａｂｌｉｓｈｅｄｔｈｅＤＤＳｂａｓｉｃｍｏｄｅｌｕｓｉｎｇＭａｔｌａｈ／ＤＳＰＢｕｉｌｄｅｒ，ｔｈｅｎｔｈｅＳｉｎｇａｅｏｍｐｌｅｒｔｏｏｌｗｈｉｃｈｐｒｏｖｉｄｅｄｕｓｉｎｇｔｈｅＡＬＴＥＲＡＣｏｒｐｏｒａｔｉｏｎｔｏｉｔｃａｒｒｉｅｓＯＨｔｈｅｔｒａｎｓｌａｔｉｏｎ，ｈａｓＶＨＤＬｓｏｕｒｃｅｐｒｏｇｒａｍｗｈｉｃｈＱＵＡＲＴＵＳＨｃｏｕｌｄｄｉｓｔｉｎｇｕｉｓｈ，ａｎｄｐｒｏｄｕｃｅｄｕｓｅｓＡＵＩ＇ＥＲＡＣｏｒｐｏｒａｔｉｏｎｃｙｃｌｏｎｅｓｅｒｉｅｓＦＰＧＡｃｈｉｐＥＰｌＣｌ２Ｑ２４０Ｇ８ｃａｒｒｉｅｓｏｎｔｈｅｄｉｒｅｃｔｄｉｇｉｔａｌｆｒｅｑｕｅｎ—ｃｙｓｙｎｔｈｅｓｉｚｅｒｔｈｅｒｅａｌｉｚａｔｉｏｎｍｅｔｈｏｄ．Ｋｅｙｗｏｒｄｓ：Ｍａｔｌａｂ／ＤＳＰＢｕｉｌｄｅｒ，ＦＰＧＡ，Ｄｉｒｅｃｔｄｉｇｉｔａｌｆｒｅｑｕｅｎｃｙｓｙｎｔｈｅｓｉｓ，Ｄｅｓｉｇｎｓ１引言自１９７１年．美国学者Ｊ．Ｔｉｅｒｎｅｙ等人撰写的“ＡＤｉｇｉｔａｌＦｒｅｑｕｅｎｃｙＳｙｎｔｈｅｓｉｚｅｒ”一文首次提出了以全数字技术实现数字频率合成以来，构成ＤＤＳ元器件的速度的限制和数字化引起的噪声这两个主要缺点阻碍了ＤＤＳ的发展与实际应用。
EDA技术应用基础 第15讲 DSP Builder设计实例(2)
K 0
一、FIR滤波器设计
➢对于直接I型的FIR滤波器是可级联的，要滤波器系数 可变的情况下，可以预先设计好一个FIR滤波器节， 在实际应用中通过不断地调用FIR滤波器节，将其级 联起来，完成多阶FIR滤波器的设计。
抽头延迟线
系数乘法器
加法器
M
H z bk zk K 0
L1
y(n) x(n i)h(i) i0
a X
b
Product2
➢使用“Mask Parallel
Adder Subtractor
Subsystem…”
中的“Documentation”设置
“Mask type”为
5
i8:0
In4[8:0]
hn4
De l a y3
a X
b
Product3
o8:0
2
“SubSystem AlteraBlockSet” 就可以利用SignalCompiler 正确地生成VHDL代码。
设置量化参数 实现模型
极点或零点编辑
导入滤波器 设计滤波器
Al tBu s8 106
Al tBu s9 46
Al tBu s1 0 -12
Al tBu s1 1 -22
Al tBu s1 2 1
Al tBu s1 3 14
Al tBu s1 4 3
Al tBu s1 5 -9
Al tBu s1 6
x_in[8:0] In1[8:0] In2[8:0] In3[8:0] In4[8:0]
➢使用MATLAB的滤波器设计工具，获得滤波器系数。
（2）选择Design Filter
16
15
H z bk zk z1 bk zk , h(0) 0,
使用DSP Builder设计FSK发射机的数字中频
1.数字基带信源设计
为了测试方便，我们需要在发射机中设计一个数字基带信源。它可以循环地产生基带码流，作为FSK调制器的输入信号。在这里我们采用一个长度为16位的LUT（查找表）作为数字码流的存储器件。数字码流为：
[1 0 1 0 0 0 1 1 0 0 1 1 1 0 1 0]
采用一个递增的计数器作为LUT的地址输入，随着递增的计数器的计数值的改变，LUT输出不同的数字信号（0或1）。数字信号是周期性的，每个周期长度是16位。
4)将Increment Decrement模块的输出与Bus Conversion模块的输入相连，将Bus Conversion模块的输出与LUT模块的输入相连。至此，数字基带信源模块已完成。
5)为了验证设计的正确性，可以在仿真文件中加入一个scope（示波器）模块。从SimulinkLibrary Browser中选择Simulink -> Sinks -> Scope模块，加入Simulink仿真文件中。之后将LUT模块的输出连接至Scope模块的输入即可。连接之后的仿真文件如下图5所示。
表10 Constant模块的Main选项卡中各项参数
参数名称
参数值
Constant Value
100
Bus Type
Unsigned Integer
[Number of Bits].[]
8
Rounding Mode
Truncate
Saturation Mode
Wrap
S字基带信源的仿真文件
6)点击仿真文件上方工具栏中的“Start Simulation”按钮，即可启动一次Simulink仿真。仿真结束后双击Scope模块，打开Scope模块后，可以看到仿真结果。若仿真结果显示不全，可以用鼠标右键单击波形区，在弹出的菜单中选择Autoscale，即可将所有波形显示出来。
DSP_Builder设计深入
KX
康芯科技
10.1 FIR数字滤波器设计
3、16阶FIR滤波器模型设计
xin模块：（Altbus） 库：Altera DSP Builder中IO & Bus库 参数“Bus Type”设为“signed Integer” 参数“Node Type”设为“Input port” 参数“number of bits”设为“9” yout模块：（Altbus） 库：Altera DSP Builder中IO & Bus库 参数“Bus Type”设为“signed Integer” 参数“Node Type”设为“Output port” 参数“number of bits”设为“20”
10.1.4 使用FIR IP Core设计FIR滤波器
KX
康芯科技
KX
1．3阶常数系数FIR滤波器设计
康芯科技
10.1.2 使用DSP Builder设计FIR滤波器
图10-1 3阶FIR滤波器结构
KX
康芯科技
10.1 FIR数字滤波器设计
10.1.2 使用DSP Builder设计FIR滤波器
1．3阶常数系数FIR滤波器设计 Chirp Signal模块：（Chirp Signal） 库：Simulink中Sources库 参数“Initial Frequency（Hz）”设为“0.1” 参数“Target time”设为“10” 参数“Frequency at target time（Hz）”设为“1” 参数“Interpret vectors parameters as 1-D”选中 Gain模块：（Gain） 库：Simulink中Math Operations库 参数“Gain”设为“127” 参数“Multiplication”设为“Element wise(K.*u)” Scope模块：（Scope） 库：simulink中sinks库 参数“Number of Axes”为“2”
7.DSPBuilder
第六章 基于Matlab/DSP Builder的DSP系统设计技术
■ Supports the SignalTap® II logic analyzer ■ Includes blocks that you can use to build custom logic that works with Nios® II and other SOPC Builder designs ■ Includes a state machine block ■ Automatically generates a HDL testbench or Quartus II Vector File (.vec) from MATLAB and Simulink test vectors ■ Automatically starts Quartus II compilation ■ Provides a variety of fixed-point arithmetic and logical operators for use with the Simulink software
手动流
综合 （Quartus II LeonardoSpectrum Synplify） Quartus II Pof/sof文件下载 SignalTap测试
4
Modelsim 仿真
2005-12-14
现代数字系统设计
第六章 基于Matlab/DSP Builder的DSP系统设计技术 自动设计流程 ① Matlab/Simulink建模。 设计手动流程 ① Matlab/Simulink建模。
现代数字系统设计 20
第六章 基于Matlab/DSP Builder的DSP系统设计技术 仿真结果：
基于dspbuilder的数字滤波器设计方法
基于dspbuilder的数字滤波器设计方法摘要:FPGA正在替代ASIC和PDSP用于前端数字信号处理的运算,采用FPGA进行算法运算比PDSP器件具有更高的效率,更低的成本和功耗。
文章以设计一个32阶fir滤波器为例,验证采用MATlab的DSPbuider工具可大大提高FPGA 编程效率,省去了底层代码编写时间,使设计者更专注于系统级算法的设计。
关键词:dspbuilder;FPGA;数字滤波器数字滤波器应用于修正或改变时域或频域中信号的属性,最普通的数字滤波器就是线性时间不变量(LTI)滤波器,LTI通过与输入信号相互作用经过线性卷积,表示为,其中f是滤波器的脉冲相应,x是输入信号,而y是卷积输出。
线性卷积过程的正式定义为:y[n]=x[n]※f[n]=x[k]f[n-k]=f[k]x[n-k] (1)1模块构建及仿真利用DSPbuilder进行滤波器算法设计,并进行仿真,需设置系统参数,构建信号处理模块、信号源、频谱分析及时波器等外围模块,以及仿真功能。
1.1设置系统参数在MATLAB中新建FIR_32tap_setup.m文件。
在其中设置如下:clock_freq = 100e6;sample_time = 1/clock_freq;clock_period = 1/(clock_freq*1e-9);fir_coeff = firpm(31,[0 0.1 0.2 0.5]*2,[1 1 0 0]);fir_coeff = round(fir_coeff.*(2-1));点击运行按钮,并关闭编辑器。
1.2外围激励的设计在simulink中新建FIR_32tap_ex2.mdl模块。
Sine Wave 0.33及sine wave 0.01分别产生两个正弦波信号,经过ADD模块叠加后输入Fir 32滤波器模块中进行处理,处理前的信号频谱可由input Spectrum观察,处理后的结果由scope模块显示模拟波形,频谱可由output Spectrum观察。
DSPBuilder系统设计工具PPT课件
第21页/共80页
•4．加入正弦波产生模 块
•(1) 在Simulink Library Browser界面 点击Simulink中的 Sources库，从中找到 Sine Wave模块。
•
(3) 选择File→New→Model命令，建立
一个新的模型文件。
•
(4) 选择File→S第a16v页e/共命80页令，保存文件到指定
第17页/共80页
•2．加入SignalCompiler模块
• (1) 在Simulink Library Browser界面中，打 开Altera DSP Builder文件夹。
Quartus II
HDL仿真 (ModelSim)
生成编程文件 (.pof,.sof)
下载至硬件
第12页/共80页
mdl转成 vhdl
手动流程
综合 (Quartus II, LeonardoSpectrum,
Synplify)
Quartus II
对于DSP Builder设计，Altera提 供自动和手动两种综合、编译流程。如果 DSP Builder模型是顶层设计，则两种综 合与编译流程都可以使用；如果DSP Builder模型不是顶层设计，而是非DSP Builder硬件设计中的一个独立模块，则 只能使用手动综合、编译流程，在DSP Builder软件之外建立顶层编译设置，包
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
+ + + fir4_block + + Parallel Adder Subtractor 512 AltBus17 Parallel Adder Subtractor1 + 19:0 17:8 + + o9:0 y BusConversion1
电子设计自动化技术
讲授：伍宗富
一、FIR滤波器设计
2. 16阶FIR滤波器设计
2）直接I型16阶FIR数字滤波器设计
i8:0 AltBus -9 AltBus1 3 AltBus2 14 AltBus3 1 AltBus4 -22 AltBus5 -12 AltBus6 46 AltBus7 106 AltBus8 106 AltBus9 46 AltBus10 -12 AltBus11 -22 AltBus12 1 AltBus13 14 AltBus14 3 AltBus15 -9 AltBus16
电子设计自动化技术
讲授：伍宗富
课题： DSP Builder设计实例（2）
一、 FIR滤波器设计 二、 数字调制系统设计 三、课堂结 四、作业
电子设计自动化技术
讲授：伍宗富
一、FIR滤波器设计
信号滤波可以用滤波器改变信号的频率特性，让一些 信号频率通过，而阻塞另一些信号频率。数字滤波器是 由一系列滤波器系数定义的方程，可采取数字滤波程序 来实现。在硬件不修改的情况下，只要改变滤波器的系 统表即可完成滤波器特性的修改。通过接收原始数据， 输出滤波后的数据，其性能的变化只需改变数字滤波器 的系数表。
使用教材：
SOPC技术与应用．江国强 编著．北京：机械工业出版社
主要参考文献:
[1] 刘洪涛．ARM嵌入式体系结构与接口技术[M]．北京：人民邮电出版社 [2] 田耘等．无线通信FPGA设计[M]．北京：电子工业出版社 [3] 孟宪元等．FPGA嵌入式系统设计教程[M]．北京：电子工业出版社 [4] 徐光辉等.基于FPGA的嵌入式开发与应用[M].北京：电子工业出版社 [5] 沈文斌.嵌入式硬件系统设计与开发实例详解[M].北京：电子工业出版社 [6]周立功等．SOPC嵌入式系统基础教程[M]．北京：北京航空航天大学出版社 [7] 王彦等.基于FPGA的工程设计与应用[M].西安：西安电子工业出版社 [8] 周润景等．基于QuartusII的FPGA/CPLD数字系统设计实例[M]．北京：电子工业出版社 [9]
H z bk z
K 0
M
k
y (n) x(n i )h(i )
i 0
L 1
直接I型FIR滤波器：可理解为一个分节的延时线，把每一节的输出加权 累加，可得到滤波器的输出。但滤波器的阶数越高，占用的运算时间就越 多，因此在满足指标要求的情况下应尽量减少滤波器的阶数。
电子设计自动化技术
x_in[8:0] In1[8:0] In2[8:0] In3[8:0] In4[8:0] Out2[8:0] y _out[19:0] x_in[8:0] In1[8:0] In2[8:0] In3[8:0] In4[8:0] Out2[8:0] y _out[19:0] x_in[8:0] In1[8:0] In2[8:0] In3[8:0] In4[8:0] Out2[8:0] y _out[19:0]
K 0 M
表示滤波器的输出序列。
系统的传递函数为：
电子设计自动化技术
讲授：伍宗富
一、FIR滤波器设计
对于直接I型的FIR滤波器是可级联的，要滤波器系数 可变的情况下，可以预先设计好一个FIR滤波器节， 在实际应用中通过不断地调用FIR滤波器节，将其级 联起来，完成多阶FIR滤波器的设计。
抽头延迟线 系数乘法器 加法器
电子设计自动化技术
讲授：伍宗富
《 E D A 技 术》 课 程 教 学
讲授：伍宗富
湖南文理学院电气与信息工程学院
2018年8月20日星期一
电子设计自动化技术
讲授：伍宗富

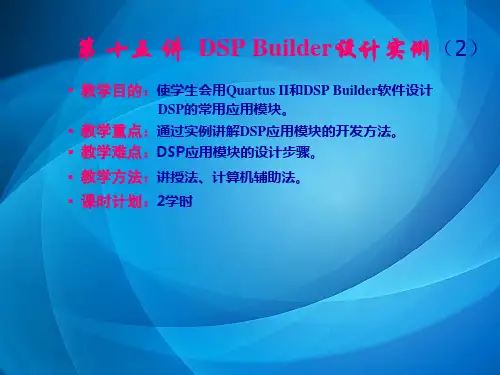

第 十五 讲 DSP Builder设计实例（2）
