无线接通率指标优化
无线接通率优化：
无线接通率定义=SDCCH分配成功率*TCH分配成功率
SDCCH分配成功率公式：
P_NBSC_SERVICE. SERVED_SDCCH_REQ / P_NBSC.SERVICE.SDCCH_REQ
TCH分配成功率公式：
Sum(MS_TCH_SUCC_SEIZ_ASSIGN_CMPLT)/TCH试呼次数(不含切换)
MS_TCH_SUCC_SEIZ_ASSIGN_CMPLT取自表：P_NBSC_HO
其中：
TCH试呼次数(不含切换)=
Sum(([TCH_CALL_REQ]-[A_IF_CRC_MISMATCH_CALL_SETUP])-([MSC_O_SDCCH_TCH_AT]+[BSC_ O_SDCCH_TCH_AT]+[CELL_SDCCH_TCH_AT]))（字段取自表P_NBSC_TRAFFIC）
主要原因SDCCH拥塞（其他地区可能SDCCH分配成功率公式不一样而有所不同）
影响TCH分配成功率因素
1：干扰
2：频点问题导致单载频分配失败高
3：硬件问题
5：其他相关故障告警
6：传输误码等。
提取指标：
每小时提取全网级无线接通率，如下图：无线接入性_PLMN
提取后数据如下：（一般NSN设备的无线接通率达到99.50%以上为最佳）
然后可以提取各小区级无线接通率：
提取数据如下：
可以根据SDCCH分配失败次数和TCH分配失败次数最高的小区进行优化。
全网指标计算方式为：
Σ小区TCH分配成功次数Σ小区TCH分配请求次数X Σ小区SDCCH分配成功次数Σ小区SDCCH分配请求次数
因此个别小区的SDCCH分配失败和TCH分配失败较高的小区对全网指标影响较大。
因此定位到个别小区后针对个别小区逐一优化处理。

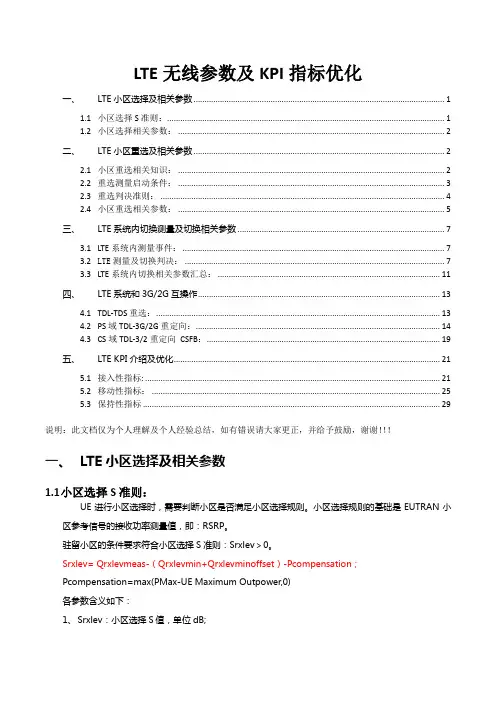

LTE无线网优参数及KPI指标优化思路
LTE无线参数及KPI指标优化一、LTE小区选择及相关参数 (1)1.1 小区选择S准则： (1)1.2 小区选择相关参数： (2)二、LTE小区重选及相关参数 (2)2.1 小区重选相关知识： (2)2.2 重选测量启动条件： (3)2.3 重选判决准则： (4)2.4 小区重选相关参数： (5)三、LTE系统内切换测量及切换相关参数 (7)3.1 LTE系统内测量事件： (7)3.2 LTE测量及切换判决： (7)3.3 LTE系统内切换相关参数汇总： (11)四、LTE系统和3G/2G互操作 (13)4.1 TDL-TDS重选： (13)4.2 PS域TDL-3G/2G重定向： (14)4.3 CS域TDL-3/2重定向CSFB： (19)五、LTE KPI介绍及优化 (22)5.1 接入性指标: (22)5.2 移动性指标： (25)5.3 保持性指标 (29)说明：此文档仅为个人理解及个人经验总结，如有错误请大家更正，并给予鼓励，谢谢！！！一、LTE小区选择及相关参数1.1小区选择S准则：UE进行小区选择时，需要判断小区是否满足小区选择规则。
小区选择规则的基础是EUTRAN小区参考信号的接收功率测量值，即：RSRP。
驻留小区的条件要求符合小区选择S准则：Srxlev＞0。
Srxlev= Qrxlevmeas-（Qrxlevmin+Qrxlevminoffset）-Pcompensation；Pcompensation=max(PMax-UE Maximum Outpower,0)各参数含义如下：1、Srxlev：小区选择S值，单位dB;2、Qrxlevmeas:测量小区的RSRP值，单位dBm；3、Qrxlevmin:小区最小接收电平，单位dBm，目前集团规定为：-128；（该参数可影响用户接入）4、Qrxlevminoffset：减少PLMN之间的乒乓选择,此参数只在UE驻留在访问PLMN (Visited PLMN)时, 周期性地搜寻更高级别的PLMN时使用.；5、PMax：UE在小区中允许的最大上行发送功率；6、UE Maximum Outpower：UE能力决定的最大上行发送功率1.2小区选择相关参数：小区选择相关参数如下：二、LTE小区重选及相关参数2.1小区重选相关知识：2.1.1小区重选知识小区重选指（cell reselection）指UE在空闲模式下通过监测邻区和当前小区的信号质量以选择一个最好的小区提供服务信号的过程。
VOLTE无线接通率指标优化案例
通州区次渠镇东替换站HLFVOLTE无线接通率指标优化案例问题描述2020年3月27日性能告警工单里派发通州区次渠镇东替换站HLF-3 VOLTE 无线接通率(小时)(小区级)差工单，无线接通率小于90% and (RRC连接建立请求次数 > 100 or E-RAB建立请求数 > 100)，无线接通率=62.26；问题分析1.排查告警信息，是否存在硬件故障。
2.排查上行干扰、覆盖问题。
3.基站参数配置错误，4.排查传输及核心网问题问题处理过程1、后台网管查询告警，近一段时间设备状态正常，无任何影响业务告警，基站状态正常。
2、后台提取通州区次渠镇东替换站HLF-3小区及周边小区干扰情况，系统上行每个PRB上检测到的干扰噪声的平均值在-177左右，无干扰问题。
3、后台提取指标，发现主要是RRC建立失败导致VOLTE无线接通率较差，其余指标均正常，QCI为1的业务E-RAB建立成功率100%，如下图：4、核查告警、干扰、覆盖拥塞无果，进一步分析RRC建立失败原因发现RRC连接拒绝次数增大，原因为超小区半径接入导致的发送RRC Connection Reject消息次数，核查小区半径参数发现该小区半径已修改，且打开根据小区半径限制用户开关，导致范围外边缘用户RRC下发消息后，无法响应，统计为RRC连接拒绝原因。
处理结果:通过修改通州区次渠镇东替换站HLF-3小区随机接入算法开关，关闭根据小区半径限制用户接入开关，观察该小区RRC连接建立成功率恢复正常，VOLTE无线接通率指标已恢复，且其他指标均正常问题总结:遇到类似问题首先查看是否长期问题存在小区，及考虑周边小区，如果突发，优先考虑基站故障告警、干扰及参数修改操作，通过进一步分析指标，确认是否这些原因导致，可以加速提高解决问题，提高处理效率，同时在平时修改参数做好指标监控，预防出现影响用户感知问题发生。
LTE无线接通率优化提升案例
无线接通率低优化案例一、问题描述西安长庆宾馆-HLH-XAAO133TL-2无线接通率指标7月24号开始严重下滑，根据失败counter主要是由于RRC重建失败较高造成，其中该小区接入失败主要集中在早晚忙时间段。
二、问题分析针对该项指标进行相关的counter指标提取，发现问题主要集中在“小区内因为无上下文导致的RRC重建拒绝的次数(无)”和“UE无应答而导致RRC重建失败次数(无)”这两个counter，结合现场情况需逐步排查分析。
用户接入失败分析过程：基站告警核查当前无告警，历时告警无。
基础参数核查（随机接入、上行功控、重选）◆SRI自适应开关，自适应调整SRI调度周期◆小区级子帧树重配开关，根据小区资源使用情况，动态调整SRS的子帧配置◆PUCCH算法开关，当PUCCH资源不足时可以发起资源配置调整◆将SRS资源配置方式的接入优先◆上行功控参数路径损耗因子、PUSCH标称P0值提升UE发射功率PRB上行干扰核查无干扰，全天均值-118左右。
是否存在弱覆盖核查该站位置，怀疑是由于周边楼宇比较密集有阻挡导致覆盖不足以及深度覆盖不够，需提升调整上行功控参数路径损耗因子以及PUSCH标称P0值提升UE发射功率以及由于资源分配不足导致的RRC失败。
三、解决方案SRS/PUCCH资源分配而导致RRC连接建立失败1.打开SRI自适应开关，自适应调整SRI调度周期MOD GLOBALPROCSWITCH: SRIADAPTIVESWITCH=ON;2.打开小区级子帧树重配开关，根据小区资源使用情况，动态调整SRS的子帧配置MOD CELLALGOSWITCH: SRSALGOSWITCH=SrsSubframeRecfSwitch-1;3.打开PUCCH算法开关，当PUCCH资源不足时可以发起资源配置调整MOD CELLALGOSWITCH: LOCALCELLID=2, PUCCHALGOSWITCH=PucchSwitch-1;4.将SRS资源配置方式修改为接入优先MODSRSCFG:LOCALCELLID=0,SRSCFGIND=BOOLEAN_TRUE,TDDSRSCFGMODE=ACCESS_FIRST;UE无应答导致RRC建立失败调整上行功控参数路径损耗因子、PUSCH标称P0值提升UE发射功率MOD CELLULPCCOMM:LOCALCELLID=2,PASSLOSSCOEFF=0.8,P0NOMINALPUCCH=-105;四、实施效果对比7月27日对该小区进行参数调整，调整后指标明显提升，如下图：五、总结a)在问题分析过程中若发现失败次数集中在某个counter，需考虑整体性的原因，如是否存在故障以及干扰或者某类参数设置不当导致等。
接通率低指标优化案例

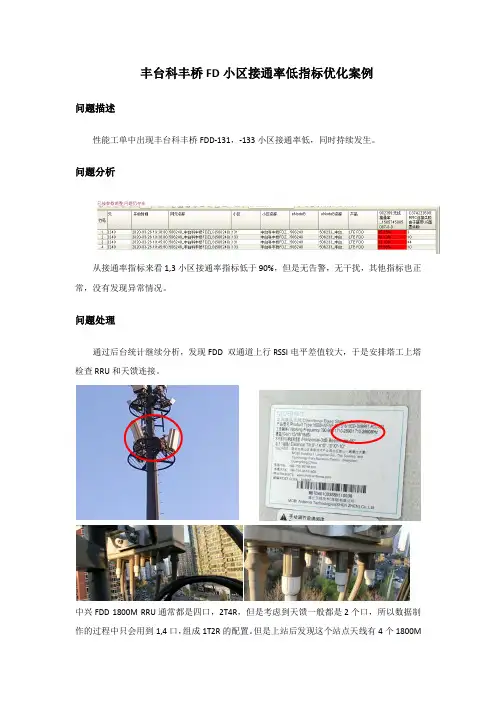

丰台科丰桥FD小区接通率低指标优化案例
问题描述
性能工单中出现丰台科丰桥FDD-131，-133小区接通率低，同时持续发生。
问题分析
从接通率指标来看1,3小区接通率指标低于90%，但是无告警，无干扰，其他指标也正常，没有发现异常情况。
问题处理
通过后台统计继续分析，发现FDD 双通道上行RSSI电平差值较大，于是安排塔工上塔检查RRU和天馈连接。
中兴FDD 1800M RRU通常都是四口，2T4R，但是考虑到天馈一般都是2个口，所以数据制作的过程中只会用到1,4口，组成1T2R的配置。
但是上站后发现这个站点天线有4个1800M
的天馈口，四个天馈口的天线阵子是分布在天馈两侧，中间是GSM900的两个口。
这就造成了后台配置的1,4口天馈实际覆盖上存在差异。
造成接通率低原因。
处理过程截图
通过天馈检查后，基本知道天馈问题不大，将后台2通道天馈系统，配置为4通道天馈系统，接通率指标恢复正常。
处理结果:
处理后接通率指标基本保持在99%以上。
问题总结:
后续FDD的配置情况，需要跟现场连接吻合，同时如果存在问题，需要现场核实硬件连接情况。
LTE专项优化-KPI优化指导手册_无线接通率
湖南移动专项优化KPI优化指导手册-无线接通率2015/3/14目录1 概述无线接通率可以统计UE成功接入LTE网络的性能。
无线接入主要发生在开机附着、异系统重选回LTE、位置更新、收到pagging等过程中，无线接入是用户使用LTE网络的前提。
无线接通率由RRC建立成功率、S1建立成功率和ERAB建立成功率3部分构成。
2 指标定义无线接通率= RRC建立成功率*ERAB建立成功率*100%。
RRC建立成功率=RRC接入成功率次数/RRC接入尝试次数*100%=pmRrcConnEstabSucc/pmRrcConnEstabSucc*100%ERAB建立成功率=ERAB建立成功率次数/ERAB建立尝试次数*100%=(PmErabEstabSuccInit+PmErabEstabSuccAdded)/(PmErabEstabAttInit+PmErabEstabAttAdded)*1 00%3 RRC建立成功率分析3.1 理论介绍RRC连接建立过程分为两个阶段：准备阶段和实施阶段。
在准备阶段中，UE会根据NAS 层的触发原因和系统广播中的接入限制信息，通过一系列检查来判断自己是否被允许进行接入过程，如果可以，则执行后续的实施阶段；否则UE的RRC将启动相应的定时器，在该定时器超时前UE无法发起任何接入过程。
上述机制的目的是负荷拥塞控制，当网络负荷较重时限制某些UE 进行接入3.2 正常信令流程RRC建立流程如下图所示，其中红点处为RRC建立重要counter（PmRrcConnEstabAtt和pmRrcConnEstabSucc）统计节点。
RRC 建立触发原因：●IDLE态UE需变为连接态时发起该过程，如呼叫、响应寻呼、TAU（跟踪区）、Attach(附着)等。
RRC连接建立成功流程●RRC连接请求：UE通过UL_CCCH在SRB0上发送，携带UE的初始（NAS）标识和建立原因等，该消息对应于随机接入过程的Msg3●RRC连接建立：eNB通过DL_CCCH在SRB0上发送，携带SRB1的完整配置信息，该消息对应随机接入过程的Msg4●RRC连接建立完成：UE通过UL-DCCH在SRB1上发送，携带上行方向NAS消息，如Attach Request、TAU Request、Service Request、Detach Request等，eNB根据这些消息进行S1口建立RRC连接重建立拒绝流程●第二步中，如果eNB中没有UE的上下文信息，则拒绝为UE重建RRC连接，则通过DL_CCCH在SRB0上回复一条RRC连接重建立拒绝消息3.3 指标定义RRC连接建立是指处于空闲状态的UE或待开机的UE准备发起一个呼叫或响应寻呼时发起的过程。
LTE案例 - 无线接通率低优化案例
LTE案例 - 无线接通率低优化案例
E-RAB无线接通率低优化案例
一．
故障描述
三水西南全球通室分站点为满足客户需求，进行了小区分裂，分裂后进行话务指标统计发现该站两个小区E-RAB 无线接通率低。
二．
故障分析
针对该项指标进行相关的counter指标提取，发现问题主要集中在“pmErabEstabAttAdded ”和“pmErabEstabSuccAdded”这两个counter，E-RAB added 一次成功次数都没有，因此怀疑multierab feature未开启，经核实发现该feature 的state为0（关闭）。
三．
故障解决方案
在网管把featureStateMultiErabsPerUser设置为1（开启）.
四．
故障实施效果
把该feature开启后，观察话统指标E-RAB SSR恢复正常，问题得到解决。
五．
案例总结 A、
分析过程中若发现失败次数集中在某个counter，需考虑整体性的原因，如是否相关的功能未开启，某类参数设置不当导致等。
B、
若对站点进行数据重做时，需要把重做数据前的相关参数、feature开启情况、邻区情况等进行备份，以便重做数据后进行核查。
C、
每周的参数一致性核查时需要把此类影响性能指标的功能开关纳入核查内容中。
感谢您的阅读，祝您生活愉快。
5G反开3DMIMO小区无线接通率优化
中卫5G案例
问题名称：5G反开3DMIMO小区无线接通率优化
现象概述：5G反开沙坡头区大宅门3DMIMO-ZLH-1小区，7月15日监控工程开通站点指标，发现该小区无线接通率较低。
5G反开沙坡头区大宅门3DMIMO-ZLH-1无线接通率指标：
3.核查小区上行底噪干扰指标，无干扰。
4.核查小区空口质量相关指标
在上述参数正常的情况下，核查低接通详细数据，发现其他原因的RRC连接建立失败次数较多，怀疑小区存在空口较差的问题，核查空口质量
5.核查小区用户空口质量相关数据发现，空口上TA大于1Km占比较低，但上行RSRP低于-110的比例占比较高，该小区存在近端上行弱覆盖现象。
解决方案：
调整功率攀升步长(分贝)由2dB修改为6dB。
该参数表示前导功率攀升步长。
PRACH 经过多次接入都没有接入成功，就需要相应增加功率步长，保证用户的成功接入。
参数调整后跟踪观察指标无线接通率恢复正常。
VOLTE接通率优化思路及案例
VOLTE接通率优化思路及案例VOLTE (Voice over LTE) 是一种利用LTE网络传输语音和数据的技术。
VOLTE接通率优化是指通过调整和优化网络参数和配置，以提高VOLTE呼叫的接通率。
下面将介绍一些优化思路和案例，以提高VOLTE接通率。
1.数据分析和故障排查：首先，进行数据分析和故障排查是优化VOLTE接通率的基础。
通过分析呼叫失败原因、掉话率、信号覆盖和质量等指标，定位问题，并采取相应的措施进行修复。
2.优化VoLTE频谱资源：VOLTE需要分配适当的频谱资源以保证通话质量。
通过合理规划和配置频谱资源，避免与其他无线网络干扰，优化频谱利用率，提高VOLTE接通率。
3.参数优化：调整和优化网络参数是提高VOLTE接通率的重要手段。
例如，设置适当的调度算法、增加资源预留、调整拥塞控制参数等，以优化资源分配和控制，提高呼叫的接通率。
4.优化呼叫控制和信令处理：呼叫控制是VOLTE接通率的关键。
通过优化呼叫控制流程、有效处理和分发信令等方式，减少呼叫失败、超时等问题，提高VOLTE接通率。
5.扩充信号覆盖：信号覆盖是影响VOLTE接通率的重要因素。
通过添加、调整和优化基站、天线的位置和布局，加强覆盖，提高信号质量和接通率。
6.增加容量和优化网络拓扑：根据需求，增加基站和小区，扩充网络容量，分担负载，减少拥堵，提高VOLTE接通率。
同时，对网络拓扑进行优化，合理设计和布置小区，以提高效率和质量。
7.实时性网络优化：通过对网络信号和质量进行实时监测和优化，及时发现和解决问题，提高VOLTE接通率。
例如，利用实时数据和监控系统，对信道质量、拥塞情况等进行监测和控制。
下面以一个案例来说明VOLTE接通率的优化：地区的手机运营商发现VOLTE接通率较低，通过数据分析发现主要问题是信号覆盖不佳和呼叫控制流程不完善。
1.基站优化：首先，他们增加了一些基站，将基站的覆盖范围调整到更适合VOLTE通话的区域。
