电能的输送练习题
《电能的输送》
选择题
1、在电能输送过程中，若输送的电功率一定，则在输电线上损失的电功率：[ ]
A ．随输电线电阻的增大而增大
B ．和输送电压的平方成正比
C ．和输电线上电压降落的平方成正比
D ．和输电线中电流强度的平方成正比
2、输电线的电阻共计r ，输送的电功率为p ，输电电压为U ，则用户能得到的电功率是：
[ ]
A. P －(U P )2r D. (U
P )2r
3、用6600V 和220V 两种电压输电，若输送的功率和输电线的电阻相同，则低压输电线与高
压输电线上损失功率之比是[ ]
A. 1：900
B. 900：1
C. 1：30
D. 30：1
4、一个小水电站输出电功率为20kw ，输电线 总电阻为Ω，如果先用400V 的电压送电，后
改用2000V 电压输电，则输电电压提高后输电线上损失的电功率的变化情况是:
[ ]
A 、减少50W
B 、减少1200W
C 、减少
D 增加
填空题
5、某变电站用220V 的电压送电，导线损失电功率是输出功率的20%，若要使导线损失电功
率是输出功率的5%，则输出电压应变为 V 。
6、相同材料组成的导线向同一处用户输送10kW 电能，在输电电压U 1=110V 和U 2=220V 两种
情况下，要求输电线中损失的电能相同，则两情况下导线截面积之比为____。
7、远距离送电的输电线一定时，如果以原来电压的10倍输送同样功率的电能时，输电线上
损耗的电功率为原来的____．
8、发电机的路端电压为220V ，输送电功率44kW ，输电线电阻为Ω，则用户得到的电功率为
V ，用户得到的电功率为 kW 。
若用初、次级线圈匝数之比为1：10的变压器
升压，经同样的输电线输电后，再用初、次级线圈匝数之比为10：1的变压器降压后供给用
户，则用户得到的电压为 V ，用户得到的电功率为 kW 。
论述、计算题
9、某电厂要将电能输送到较远的用户，输送的总功率为×104W ，电厂输出电压仅350V ，为
减少输送功率损失，先用一升压变压器将电压升高再输送，在输送途中，输电线路的总电阻
为4Ω，允许损失的功率为输送功率的5％，求用户所需电压为220V 时，升压、降压变压器
的原、副线圈的匝数比各是多少？
【素质提高】
10、有一台内阻为1Ω的发电机，供应学校的照明用电，如图5-6-5所示是输电原理图，两
变压器已选定，输电线总电阻为4Ω，全校共有22个教室，每个教室有“220V、40W”的灯
6盏，若保证全部电灯正常发光。
（n 1:n 2=1:4，n 3:n 4=4:1）问：
（1）发电机输出功率多大？
（2）发电机的电动势多大？
（3）输电效率是多少？
图5-6-5
1、ACD
2、B
3、B
4、A
5、440
6、4：1
7、1/100
8、140，28，219，43．8
9、 1：8， 12：1
11、6000W 250V ％。
电能的输送 每课一练(含解析) (19)
基础夯实一、选择题(1～3题为单选题，4、5题为多选题) 1．以下关于电能输送的说法不正确的是 ( ) A ．输送电能的基本要求是可靠、保质、经济B ．减小输电导线上功率损失的唯一方法是要采用高压输电C ．增大导线的横截面积可以减小输电导线上的功率损失D ．实际输送电能时，要综合考虑各种因素，如输送功率大小、距离远近、技术和经济条件等答案：B解析：输送电能的基本要求是可靠、保质、经济。
减小输电线上的功率损失可采用高压输电，也可以减小输电线电阻，即增大导线横截面积，但不经济。
实际输电时，应综合考虑各种因素。
故选B 。
2．(北京市西城区2013～2014学年高二下学期期末)某发电站采用高压输电向外输送电能。
若输送的总功率为P 0，输电电压为U ，输电线的总电阻为R 线。
则下列说法不正确的是 ( )A ．输电线上的电流I ＝U R 线B ．输电线上的电流I ＝P 0UC ．输电线电阻上的功率损失P 线＝(P 0U )2R 线 D ．输电线电阻上的电压损失U 线＝P 0U R 线 答案：A解析：输电线上的电流为I 线＝P 0U ，A 错，B 对；根据P 线＝I 2R 线，U 线＝I 线R 线知C 、D 正确。
3．(日照市2014～2015学年高二下学期六校联考)远距离输电的原理图如图所示，升压变压器原、副线圈的匝数分别为n 1、n 2，电压分别为U 1、U 2，电流分别为I 1、I 2，输电线上的电阻为R 。
变压器为理想变压器，则下列关系式中正确的是 ( )A.I 1I 2＝n 1n 2B ．I 2＝U 2R C ．I 1U 1＝I 22RD ．I 1U 1＝I 2U 2答案：D解析：根据变压器电流与匝数关系知，I 1I 2＝n 2n 1，选项A 错误；U 2不是电阻R的电压，故I 2≠U 2R ，选项B 错误；I 22R 仅是输电线上损失的功率，而I 1U 1是升压变压器的输入功率，二者并不相等，选项C 错误；根据功率关系知，I 1U 1＝I 2U 2，选项D 正确。
人教版高中物理选修二课时04 电能的输送(基础练)(解析版)同步课堂
第三章交变电流第4课时电能的输送一、单选题1．某小型水电站的电能输送示意图如图所示,水电站的发电机输出电压恒定.发电机通过升压变压器和降压变压器(变压比为40∶1)向25 km外的小区用户供电(供电电压为220 V),输送到用户的电功率为165 kW,若用表格中某种型号的输电线进行高压输电,线路上损耗的功率约为输送电功率的6%,则所选用的输电线型号的代号为()型号的代号千米电阻(Ω/km)X1Y0.6Z0.3W0.2A.XB.YC.ZD.W【答案】B【解析】小区用户供电电压为220 V,由变压器的变压规律可知,降压变压器原线圈两端的电压为U4=220 V×40=8 800 V,设输电线上的电流为I,输电线总电阻为R,则升压变压器副线圈两端电压为U3=U4+IR,P=U4I=165 kW,输电线路上损耗的功率P线=I2R,由题意知P线=6%P总,P=94%P总,联立解得R=30 Ω,由于输电线长度需要50 km,由电阻与长度关系R=Lρ0,则ρ0=0.6 Ω/km,所以可以选择0.6 Ω/km的Y,选项B正确.故选B。
2．远距离输电的原理图如图所示,升压变压器原、副线圈的匝数分别为n1、n2,电压分别为U1、U2,电流分别为I1、I2,输电线上的电阻为R.变压器为理想变压器,则下列关系式中正确的是()A.I1I2=n1n2B.I2=U2RC.I1U1=I22RD.I1U1=I2U2【答案】D【解析】根据变压器的工作原理可知I1I2=n2n1,选项A错误;因U2、I2、R不满足欧姆定律公式中物理量之间的对应关系,选项B错误;U1I1=U2I2,但U2I2≠I22R,选项C错误,D正确.故选D。
3．用一台某型号的柴油发电机给灾民临时安置区供电,如图所示.发电机到安置区的距离是400 m,输电线路中的火线和零线均为GBCZ60型单股铜导线,该型号导线单位长度的电阻为2.5×10-4Ω,安置区家用电器的总功率为44 kW,当这些额定电压为220 V的家用电器都正常工作时()A.输电线路中的电流为20 AB.发电机的实际输出电压为300 VC.在输电线路上损失的电功率为8 kWD.如果该柴油发电机发出的是正弦式交变电流,则其输出电压最大值是300 V【答案】C=200 A,选项A错【解析】当这些额定电压为220 V的家用电器都正常工作时,输电线路中的电流为I=PU误;导线电阻为R=2.5×10-4×400×2 Ω=0.2 Ω,则发电机的实际输出电压为U输=U+IR=260 V,选项B错误;在输电线路上损失的电功率为P损=I2R=8 kW,选项C正确;如果该柴油发电机发出的是正弦式交变电流,则其输出电压的最大值是U m=√2U输=368 V,选项D错误.故选C。
电能输送习题&答案
∴PUSER=PU’/U
9.理想变压器原线圈的ab端接在电压不变的 交流电源上，当副线圈的电键闭合时，相同 规格的四盏灯亮度相同，则原、副线圈的匝 数比为： （ ） A.1:1; B.1:2; C.1:3; 设每个灯的电流为I D.3:1.
L1
a L2 b k n1:n2=I2:I1=3:1 10.图示两个相同的灯泡分别接在理想变压器的原副线圈上，（灯泡电阻不 随温度变化），已知原副线圈匝数比n1:n2=2:1,电源 电压为U.则： （ ） A.通过A、B灯的电流之比IA:IB=2:1; B.A、B灯的电压之比 UA:UB=1:2; C.A、B灯的电压之比分别是UA=U/5,UB=2U/5; D.灯A、B消耗的功率之比PA:PB=1:1. 一个串联一个并 联
B.输电线上的电功率损失是原来的1/n2；
C.输电线上电压的损失是原来的1/n； D.输电线上电压的损失是原来的1/n2.
5.某发电厂原来用11kv的交流电压输电，后改用升压变压器将电压升高到 220kv输电，输送的电功率都是P，若输电线路的电阻为R，则下列说法中 正确的是： （ ） A.据公式I=P/U，提高电压后输电线上的电流将为原来的1/20； B.据公式I=U/R，提高电压后输电线上的电流将为原来的20倍；
L1 a L2 b k L3 L4
A.1:1; B.1:2; C.1:3; D.3:1. 10.图示两个相同的灯泡分别接在理想变压器的原副线圈上，（灯泡电阻不 随温度变化），已知原副线圈匝数比n1:n2=2:1,电源 A 电压为U.则： （ ） B A.通过A、B灯的电流之比IA:IB=2:1; B.A、B灯的电压之比 UA:UB=1:2; C.A、B灯的电压之比分别是UA=U/5,UB=2U/5; D.灯A、B消耗的功率之比PA:PB=1:1.
34电能的输送同步练习(Word版含解析)
人教版（2019）选择性必修二 3.4 电能的输送一、单选题1．在变电站里，经常要用交流电表去监测电网上的高电压，所用的器材叫电压互感器。
如下所示的四个图中，能正确反映其工作原理的是（ ）A ．B ．C ．D ．2．如图所示为某水电站远距离输电的原理图。
升压变压器的原副线圈匝数比为k ，输电线的总电阻为R ，升压变压器和降压变压器均为理想变压器，发电厂输出的电压恒为U ，若由于用户端负载变化，使发电厂输出功率增加了P ∆。
下列说法正确的是（ ）A ．电压表1V 的示数不变，电压表2V 的示数增大B ．电流表1A 、2A 的示数均减小C ．输电线上损失的电压增加了Rk PU∆ D ．输电线上损失的功率增加了22()R k P U ∆3．某小型水电站的电能输送示意图如图甲所示，发电机的输出电压变化规律如图乙所示。
输电线总电阻为r ，升压变压器原、副线圈匝数分别为1n 、2n 。
降压变压器原、副线圈匝数分别为3n 、4n （变压器均为理想变压器）。
要使额定电压为220V 的用电器正常工作，则（ ）A．图乙中电压的瞬时值表达式为()100V u t π= B ．图乙中电压的有效值和用电器的额定电压都是220V ，所以1423n n n n = C ．通过升压变压器的电流频率比通过降压变压器的电流频率大 D ．升压变压器的输出功率等于降压变压器的输入功率4．如图所示，用一小型交流发电机向远处用户供电，已知发电机线圈abcd 匝数100N =匝，面积20.03m S =，线圈匀速转动的角速度100rad/s ωπ=，匀强磁场的磁感应强度B =。
输电时先用升压变压器将电压升高，到达用户区再用降压变压器将电压降下来后供用户使用，输电导线的总电阻为10R =Ω，变压器都是理想变压器，降压变压器原、副线圈的匝数比为34:10:1n n =，若用户区标有“220V 8.8kW ”的电动机恰能正常工作。
发电机线圈电阻r 不可忽略。

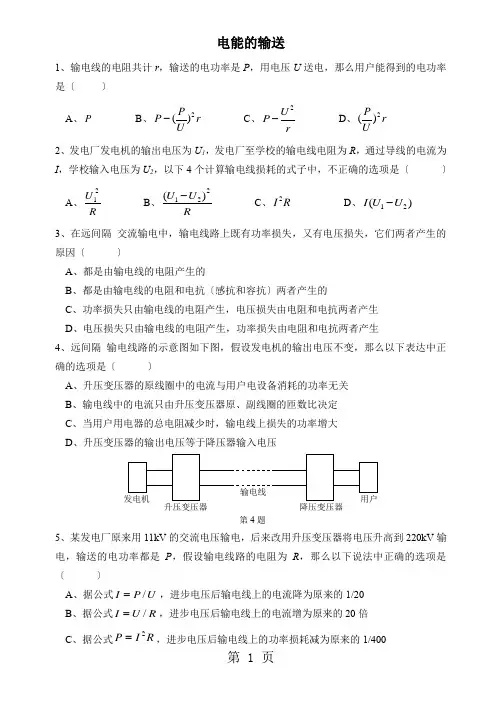

电能的输送 练习(含答案)
电能的输送 1、输电线的电阻共计r ，输送的电功率是P ，用电压U 送电，那么用户能得到的电功率是〔 〕 A 、P B 、2()P P r U - C 、2U P r- D 、2()P r U 2、发电厂发电机的输出电压为U 1，发电厂至学校的输电线电阻为R ，通过导线的电流为I ，学校输入电压为U 2，以下4个计算输电线损耗的式子中，不正确的选项是〔 〕A 、21U RB 、212()U U R - C 、2I R D 、12()I U U - 3、在远间隔 交流输电中，输电线路上既有功率损失，又有电压损失，它们两者产生的原因〔 〕A 、都是由输电线的电阻产生的B 、都是由输电线的电阻和电抗〔感抗和容抗〕两者产生的C 、功率损失只由输电线的电阻产生，电压损失由电阻和电抗两者产生D 、电压损失只由输电线的电阻产生，功率损失由电阻和电抗两者产生4、远间隔 输电线路的示意图如下图，假设发电机的输出电压不变，那么以下表达中正确的选项是〔 〕A 、升压变压器的原线圈中的电流与用户电设备消耗的功率无关B 、输电线中的电流只由升压变压器原、副线圈的匝数比决定C 、当用户用电器的总电阻减少时，输电线上损失的功率增大D 、升压变压器的输出电压等于降压器输入电压5、某发电厂原来用11kV 的交流电压输电，后来改用升压变压器将电压升高到220kV 输电，输送的电功率都是P ，假设输电线路的电阻为R ，那么以下说法中正确的选项是〔 〕A 、据公式U P I /=，进步电压后输电线上的电流降为原来的1/20B 、据公式R U I /=，进步电压后输电线上的电流增为原来的20倍C 、据公式R I P 2=，进步电压后输电线上的功率损耗减为原来的1/400 第4题升压变压器降压变压器D 、据公式R U P /2=，进步电压后输电线上的功率损耗将增大为原来的400倍6、 一小水电站，输出的电功率为20kW ，输电线总电阻为Ω5.0，假如先用400V 电压输送，后又改用2021V 电压输送，那么输送电压进步后，输电导线上损失的电功率的变化情况是〔 〕A 、减小50WB 、减少1200WC 、减少61068.7⨯WD 、增大61068.7⨯W7、“西电东送〞是我国一项重大的能源开展战略，也是我国西部大开发的四大工程之一，将西部地区的电能输送到东部地区，需要远间隔 输电，为了减少输电中的损失，有两种可行方法：一种是减少输电线的 ，另一种方法是减少输送电路的 ；为了保证输出的电功率不变，就必须进步输电的 ，在550kV 超高压输电方案和110kV 高压输电方案中，应使用 输电方案，在这两种输电方案中电能损失之比是 .8、远间隔 输电时，原来的输出电压为U 0，输电线上功率损失为P 0，要使输电线上的功率损失降为原来的1%，那么输出电压为 U 0，此时输电线上的电压损失将变为原来的倍。
苏教版高中物理 5 电能的输送 课后练习、课时练习
一、单选题(选择题)1. 边远农村电网改造中，为减少远距离输电的损耗而降低电费价格可采用的措施有（）A．提高输送功率B．增大输送电流C．提高输电电压D．减小输电导线的横截面积2. 如图所示的是远距离输电的示意图，已知交流电源电压为U，升压变压器的原、副线圈匝数比为1∶m，降压变压器的原、副线圈匝数比为1∶n，负载R正常工作。
现输电距离增大，输电线电阻随之增大，若要保证负载仍能正常工作，只改变选项中的一个量，下列做法可行的是（）A．增大m B．减小m C．减小n D．减小U3. 远距离输电示意图如图所示，两变压器均为理想变压器，升压变压器T的原、副线圈的匝数分别为、。
在T的原线圈两端接入一电压的交流电源，已知升压变压器T的原线圈输入的总电功率为P，输电线的总电阻为r，不考虑其他因素的影响，则用户消耗的电功率为（）A．B．C．D．4. 远距离输电装置如图所示，升压变压器和降压变压器均是理想变压器，输电线等效电阻为R．下列说法正确的是A．当开关由a改接为b时，电压表读数变大B．当开关由a改接为b时，电流表读数变大C．闭合开关后，电压表读数变大D．闭合开关后，电流表读数变大5. 如图为远距离输电电路图，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻R均不变。
若输电的功率增大，则（）A．升压变压器的输出电压增大B．降压变压器的输出电压不变C．输电线上损耗的功率增大D．若发电厂输出电流增大1倍，则输电线上损耗增加为2倍6. 特高压交流输电是指100kV及以上的交流输电，具有输电容量大、距离远、损耗低、占地少等突出优势。
远距离输送一定功率的交流电，若输送电压提高到原来的3倍，则（）A．输电线上的电流增大为原来的3倍B．输电线上损失的电压为原来的3倍C．输电线上的电能损失减少为原来的D．用户得到的电功率增大为原来的3倍7. 输电线的电阻为r，输送的电功率为P，输电电压为U，则用户得到的功率为（）A．PB．P－·rC．P－D．·r8. 发电厂发电机的输出电压为U1，发电厂至学校的输电导线的总电阻为R，通过导线的电流为I，学校得到的电压为U2，则输电线上损耗的电压可表示为()A．U1B．U1－IRC．IR D．U29. 下列说法不正确的是（）A．变压器是利用电磁感应现象工作的B．高压输电是为了减少输电线上电能的损失C．电路中自感的作用是加快电流的变化D．金属探测器是利用涡流工作的10. 如图所示为某山区小型水电站的电能输送示意图，发电机输出的电压和输电线路上的电阻恒定，用电器均为纯电阻元件。
【高二】高二物理下册电能的输送课时练习题(有答案)
【高二】高二物理下册电能的输送课时练习题（有答案）5.5电能的输送每课一练2（人教版选修3-2）一、基础训练1．远距离输电时，在输送电功率不变的条件下( )a、只有增加导体的电阻，才能降低电流，提高传输效率b．提高输电电压，能减小电流，提高输电效率c、增加传输电压必然会增加传输线上的能量损失d．提高输电电压势必增大输电导线上的电流2.理想变压器N1的一次线圈和二次线圈的匝数比∶ N2=10∶ 1，初级线圈的两端连接到交流电源，然后（）a．原、副线圈中电流频率之比f1∶f2＝10∶1b、初级线圈和次级线圈两端的电压比为U1∶ U2=10∶ 1.c．原、副线圈内交变电流之比i1∶i2＝1∶10d、变压器P1的输入和输出功率比∶ P2=10∶ 来源：网络学科[XXK]3．如图1所示，有一理想变压器，原、副线圈的匝数比为n∶1，原线圈接正弦交流电压u，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为r.当输入端接通电源后，电流表读数为i，电动机带动一重物匀速上升．下列判断正确的是( )图1a．电动机两端电压为irb、电机消耗的功率为I2Rc．原线圈中的电流为nid、变压器的输入功率为UIN4．如图2所示，一理想变压器由一个初级线圈和两个次级线圈组成．当此变压器工作时，初级、次级线圈的匝数、电流、电压均在图中标出．则下列几组关系式中正确的是( )图2a.u1u2＝n1n2，u1u3＝n1n3b.i1i2＝n1n2，i1i3＝n3n1c、 n1i1＝n2i2＋n3i3d。
i1i2＋i3＝n2＋n3n15．有条河，流量q＝2m3/s，落差h＝5m，现利用其发电，若发电机总效率为50%，输出电压为240v，输电线总电阻r＝30ω，允许损失功率为输出功率的6%，为满足用电的需求，则该输电线路所使用的理想的升压、降压变压器的匝数比各是多少？能使多少盏“220v,100w”的电灯正常发光？(g取10m/s2)二、晋升实践6．“西电东输”工程中为减少输电损耗，必须提高输电电压，从西部某电站向华东某地区输送的电功率为106kw，输电电压为1000kv，输电线电阻为100ω.若改用超导材料作为输电线，则可减少电损耗的功率为( )a、 105kwb.104kwc．106kwd．103kw7.电能传输的正确分析是（）a．由公式p＝u2r得到，输电电压越高，输电导线上的功率损失越大b、根据公式P=u2r，传输线的电阻越大，功率损耗越小c．由公式p＝i2r得到，输电电流越大，输电导线上的功率损失越大d、根据公式P=IU，传输线上的功率损耗与电流强度成正比8．如图3所示，当图中ab两端与ef两端分别加上220v的交流电压时，测得cd间与gh间电压均为110v；若分别在cd间与gh间两端加上110v的交流电压，则ab与ef间电压为( )图3a．220v,220vb．220v,110vc、 110v，110v.220v，0v9．调压变压器是一种自耦变压器，它的构造如图4所示．线圈ab绕在一个圆环形的铁芯上，ab间加上正弦交流电压u，移动滑动触头p的位置，就可以调节输出电压．在输出端连接了滑动变阻器r和理想交流电流表，变阻器的滑动触头为q，则( )图4a．保持p的位置不动，将q向下移动时，电流表的读数变大b、保持P位置并向下移动Q，安培计读数将降低c．保持q的位置不动，将p沿逆时针方向移动时，电流表的读数变大d、保持Q位置并逆时针移动P，安培计读数将降低10．理想变压器的原线圈接入表达式为i＝imsinωt的交变电流，一只灯泡和交流电流表串联后接在副线圈两端，读数为0.4a，当t＝38t时，原线圈的电流i＝30ma，由此可知，此变压器的原副线圈匝数之比为( )a、四,∶30b.40∶3.c．3∶402d．402∶311.如图5所示，理想变压器的一次线圈和二次线圈分别由双线圈AB和CD（N1匝）、EF和GH（N2匝）组成。
3.4 电能的输送(同步练习)(解析版)
3.4 电能的输送一、选择题1.（单选）远距离输电都采用高压输电,其优点是()A.可增大输电电流B.可加快输电速度C.可增大输电功率D.可减少输电线上的能量损失【答案】 D【解析】由P=UI知,P一定,提高输电电压U,则输电电流I减小;根据P损=I2R可知,输电线上功率损失减小,选项D正确,A、B、C错误。
2．(单选)在远距离输电过程中,若输送的电功率一定,输电线的电阻不变,则输电线上的功率损失()A.与输电线上的电压损失的平方成正比B.与输送电压的平方成正比C.与输送电压成反比D.与输电电流成正比【答案】 A【解析】输送的电功率一定,由P=UI知I=,可得P损==I2R=R,知输电线上损失的电功率与输电线上的电压损失的平方成正比,与输送电压的平方成反比,与输电电流的平方成正比,选项B、C、D 错误,A正确。
3．（单选）发电厂的输出电压为U1,发电厂与用户间输电导线的总电阻为R,通过导线的电流为I,用户得到的电压为U2,则下列输电导线上损耗功率的表达式中错误的是( )A.(U1-U2)IB.I2RC.D.【答案】 C【解析】发电厂的输出电压为U1,用户得到的电压为U2,则输电线上的电压损失ΔU=U1-U2;由于输电线中的电流为I,则输电线上损失的功率P损=ΔUI=I(U1-U2)或P损==或P损=I2R,选项A、B、D正确,C错误。
4.（多选）如图所示为远距离输电的原理图。
发电厂输出的电压恒定,升压、降压变压器均为理想变压器。
由于用户负载的变化会造成其得到的电压发生变化,供电部门要实时监控,监控电表为理想电表。
若某次监测发现V2表的示数减小,则下列判断正确的是( )【答案】 A【解析】根据题意知,发电厂的输出电压恒定,设为U,升压变压器的变压比不变,所以升压变压器的输出电压U1不变,电压表V1的示数不变,选项C错误;某次监测发现V2表的示数减小,即降压变压器的输出电压U2减小,由于降压变压器的变压比不变,可知降压变压器的输入电压U20减小,又有U1=U20+I A1R,可知电流表A1的示数增大,选项A正确;电流表A1的示数增大,根据=可知,电流表A2的示数增大,选项B错误;输电线上损失的功率为P损=R,可知输电线上损失的功率增大,选项D错误。
电能的输送训练 有答案
电能的输送 针对训练1．发电厂发电机的输出电压为U 1，发电厂至用户的输电导线的总电阻为R ，通过输电导线的电流为I ，输电线末端的电压为U 2，下面选项表示输电导线上损耗的功率的是( )A.U 12RB.(U 1－U 2)2RC ．I 2RD ．I (U 1－U 2) 2．关于电能输送的以下分析，正确的是( )A ．由公式P ＝U 2/R 知，输电电压越高，输电线上功率损失越少B ．由公式P ＝U 2/R 知，输电导线电阻越大，输电线上功率损失越少C ．由公式P ＝I 2R 知，输电电流越大，输电导线上功率损失越大D ．由公式P ＝UI 知，输电导线上的功率损失与电流成正比3．输电导线的电阻为R ，输送电功率为P .现分别用U 1和U 2两种电压来输电，则两次输电线上损失的功率之比为( )A ．U 1∶U 2B ．U 12∶U 22C ．U 22∶U 12D ．U 2∶U 14．某小型水电站的电能输送示意图如图所示，发电机的输出电压为200 V ，输电线总电阻为r ，升压变压器原副线圈匝数分别为n 1、n 2，降压变压器原副线圈匝数分别为n 3、n 4(变压器均为理想变压器)．要使额定电压为220 V 的用电器正常工作，则( )A.n 2n 1>n 3n 4B.n 2n 1<n 3n 4C ．升压变压器的输出电压等于降压变压器的输入电压D ．升压变压器的输出功率大于降压变压器的输入功率5．照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时( )A ．总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低B ．总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小C ．总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大D ．总电阻比深夜时小，供电线路上的电流大，每盏灯两端的电压较低6．用电压U 和KU 分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为( )A ．KB ．1/KC ．K 2D ．1/K 27．远距离输电线路的示意图如图所示．若发电机的输出电压不变，则下列叙述中正确的是( )A ．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B ．输电线中的电流只由升压变压器原、副线圈的匝数比决定C ．当用户用电器的总电阻减少时，输电线上损失的功率增大D ．升压变压器的输出电压等于降压变压器的输入电压8．在远距离输电时，输送的电功率为P ，输电电压为U ，所用导线电阻率为ρ，横截面积为S ，总长度为L ，输电线损失的电功率为P ′，用户得到的电功率为P 用，则P ′、P 用的关系式正确的是( )A ．P ′＝U 2S ρLB ．P ′＝P 2ρL U 2SC ．P 用＝P －U 2S ρLD ．P 用＝P (1－P ρL U 2S) 9．远距离输电，原来用电压U 0输电，在输电线上损失的电功率为P 0，现在要使输电线上损失的电功率减小到原来的1/10，则输电电压应为( )A ．100 U 0 B.10U 0 C ．U 0/10 D ．U 0/10010、远距离输电中，若发电机的输出电压不变，则下列叙述中正确的是（ ）A 、升压变压器的原线圈中的电流与用户电设备消耗的功率无关B 、输电线中的电流只由升压变压器原、副线圈的匝数比决定C 、当用户用电器的总电阻减少时，输电线上损失的功率增大D 、升压变压器的输出电压等于降压器输入电压11．(12分)一台交流发电机产生u ＝220·sin 100πt V 的交流电压，其内阻不计，经过变压器变压后通过总电阻r ＝2 Ω的长导线给彩灯供电，如图所示.60只彩色小灯泡并联在电路中，每只灯泡都是“6 V,0.25 W”，灯泡均正常发光．(其余电阻不计)试求：(1)发电机的输出功率；(2)降压变压器原、副线圈匝数比；(3)若副线圈为110匝，求副线圈中磁通量变化率的最大值．12．(16分)某村在距村庄较远的地方修建了一座小型水电站，发电机输出功率为9 kW ，输出电压为500 V ，输电线的总电阻为10 Ω，允许线路损耗的功率为输出功率的4%，求：(1)村民和村办小企业需要220 V 电压时，所用升压变压器和降压变压器的原、副线圈的匝数比各为多少？(不计变压器的损耗)(2)若不用变压器而由发电机直接输送，村民和村办小企业得到的电压和功率是多少？答案：1、BCD 2、C 3、C 4、AD 5、CD 6、D 7、C 8、BD 9、 B 10.C11.(1)27.5 W (2)102∶1 (3)0.14 Wb/s解析：建立如图甲所示的远距离输电模型，要求变压器原、副线圈的匝数比，先要知道原、副线圈两端的电压之比．本题可以从线路上损耗的功率为突破口，先求出输电线上的电流I 线，再根据输出功率求出U 2，然后再求出U 3.(1)由线路损耗的功率P 线＝I 线2R 线可得 I 线＝P 线R 线＝9000×4%10A ＝6 A 又因为P 输出＝U 2I 线，所以U 2＝P 输出I 线＝90006V ＝1500 V U 3＝U 2－I 线R 线＝(1500－6×10) V＝1440 V 根据理想变压器规律n 1n 2＝U 1U 2＝500 V 1500 V ＝13， n 3n 4＝U 3U 4＝1440 V 220 V ＝7211所以升压变压器和降压变压器原、副线圈的匝数比分别是1∶3和72∶11.(2)若不用变压器而由发电机直接输送(模型如图乙所示)，由P 输出＝UI 线′可得I 线′＝P 输出U ＝9000500 A ＝18 A所以线路损耗的功率P 线＝I 线2R 线＝182×10 W＝3240 W用户得到的电压U 用户＝U －I 线R 线＝(500－18×10)V＝320 V用户得到的功率P 用户＝P 输出－P 线＝(9000－3240)W ＝5760 W.答案：(1)1∶3 72∶11 (2)320 V 5760 W。
沪科版九年级物理《电能的输送》课时练(含答案)
沪科版九年级物理《电能的输送》课时练（含答案）一、单选题1．近年来国家对边远农村陈旧老化的电网进行改造，以减少远距离输电的电能损耗而降低电费价格，减轻农民负担．可采取的措施是（）A．提高输送功率B．提高输电电压C．增大输电电流D．减小输电线的截面积2．关于电能的输送，下列说法中正确的是（）A．高压输电和低压输电时，线路损失功率均一样，输送功率不一样B．高压输电和低压输电的输出功率一样，但高压输电时线路上的电流小，损耗小C．高压输电和低压输电功率一样，线路上的电流是一样的D．高压输电能提高输电功率，但不能减少损耗功率3．关于高压输电，若输送的电功率一定，下列说法中正确的是（）A．电压增大到原来的2倍，输送的电能增大到原来的2倍B．电压增大到原来的2倍，输送的电能增大到原来的4倍C．电压增大到原来的2倍，损失的电能减小到原来的14D．电压增大到原来的2倍，损失的电能减小到原来的124．家庭电路中，通常用电能表测量的物理量是( )A．电流B．电压C．电能D．电功率5．要想降低远距离输电线路电能的消耗必须（）A．升高输送电压 B．降低输送电压C．用铜导线换掉铝导线以减小电阻 D．减小输出功率6．高压输电线路的铁塔顶端有一条（或两条）比下面输电线细的金属线（如图1～图2 ），它的作用是（）A．加强铁塔的稳定性 B．传输零线的电流C．防雷电起到避雷针的作用 D．作为备用线，供输电线断开时应急使用7．在橙子上插入铜片和锌片，制成水果电池，将水果电池与发光二极管（简称“LED”）连接成如下左图所示的电路，LED发光。
下列说法正确的是（）A．铜片相当于电池的正极B．LED的材料主要是超导体C．水果电池将电能转化为化学能D．电流从锌片经过LED流向铜片8．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。
用电压表测量这个自制电池的电压，其现象如上右图所示，下列说法正确的是（）A．电压表能提供电压B．盐水电池将化学转化为电能C．铜片是该盐水电池的负极D．该盐水电池两端的电压为2.5V9．小亮学习电学之后，连接了如下左图所示的电路，闭合开关，下列说法正确的是（）A．电源将电能转化成光能B．图中的电表是电压表，测量的是L两端的电压1的电流C．图中的电表是电流表，测量的是灯L1的电流D．图中的电表是电流表，测量的是灯L210．如上右图为某种型号的纽扣电池的两个面，下列对于该电池说法正确的是（）A．右图纽扣电池的上部为电源正极 B．该电池是把电能转化为其他形式能的装置C．从电源类型上看，该电池为直流电源 D．纽扣电池的正负极可以用导线直接连接起来二、填空题1．我国22岁的天才少年、麻省理工学院在读博士生曹原发现：当两层石墨烯形成一个“魔角”并加入一定数量的电子时，“魔角”层叠石墨烯的电阻突然消失，这其实就是现象，具有这种性质的物体适用于制作（选填序号：①电饭锅的发热体；②作为远距离输电导线）。
