溢流三类十五种显示
十大薄弱环节

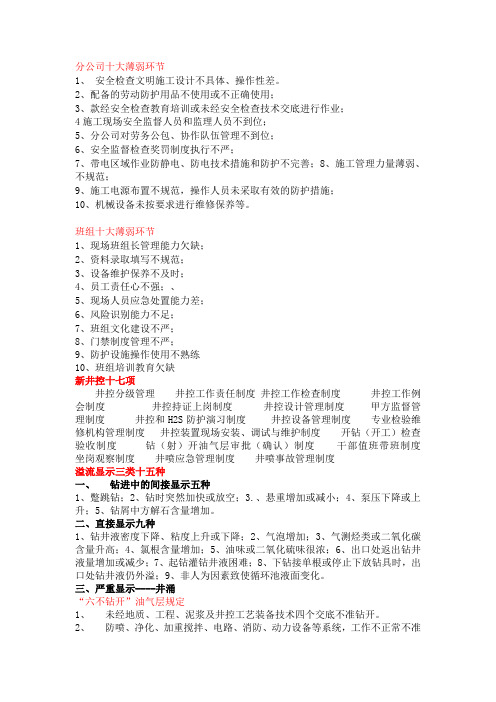

分公司十大薄弱环节1、安全检查文明施工设计不具体、操作性差。
2、配备的劳动防护用品不使用或不正确使用；3、款经安全检查教育培训或未经安全检查技术交底进行作业；4施工现场安全监督人员和监理人员不到位；5、分公司对劳务公包、协作队伍管理不到位；6、安全监督检查奖罚制度执行不严；7、带电区域作业防静电、防电技术措施和防护不完善；8、施工管理力量薄弱、不规范；9、施工电源布置不规范，操作人员未采取有效的防护措施；10、机械设备未按要求进行维修保养等。
班组十大薄弱环节1、现场班组长管理能力欠缺；2、资料录取填写不规范；3、设备维护保养不及时；4、员工责任心不强；、5、现场人员应急处置能力差；6、风险识别能力不足；7、班组文化建设不严；8、门禁制度管理不严；9、防护设施操作使用不熟练10、班组培训教育欠缺新井控十七项井控分级管理井控工作责任制度井控工作检查制度井控工作例会制度井控持证上岗制度井控设计管理制度甲方监督管理制度井控和H2S防护演习制度井控设备管理制度专业检验维修机构管理制度井控装置现场安装、调试与维护制度开钻（开工）检查验收制度钻（射）开油气层审批（确认）制度干部值班带班制度坐岗观察制度井喷应急管理制度井喷事故管理制度溢流显示三类十五种一、钻进中的间接显示五种1、蹩跳钻；2、钻时突然加快或放空；3.、悬重增加或减小；4、泵压下降或上升；5、钻屑中方解石含量增加。
二、直接显示九种1、钻井液密度下降、粘度上升或下降；2、气泡增加；3、气测烃类或二氧化碳含量升高；4、氯根含量增加；5、油味或二氧化硫味很浓；6、出口处返出钻井液量增加或减少；7、起钻灌钻井液困难；8、下钻接单根或停止下放钻具时，出口处钻井液仍外溢；9、非人为因素致使循环池液面变化。
三、严重显示----井涌“六不钻开”油气层规定1、未经地质、工程、泥浆及井控工艺装备技术四个交底不准钻开。
2、防喷、净化、加重搅拌、电路、消防、动力设备等系统，工作不正常不准钻开。
溢流的原因与检测
溢流原因（2）
2、循环漏失（造成液面下降，引发溢流） 原因（1）、地层有裂缝或渗透性好； （2）、钻井工程引起的漏失。 预防措施 设计好井身结构，封隔易漏地层； 控制下钻速度，减少压力激动； 平稳开泵。（先小排量顶通水眼，再提高排量） 保持较小的钻井液密度，防止井底压差过大 维持较小的粘切，防蹩泵、压漏地层。 在易漏地层钻进备好堵漏材料或补充液。
钻进时溢流的显示
1、现象： 机械钻速增加，甚至放空；（压差、高压层、缝洞） 转盘扭矩大，下钻阻力大；（岩屑井底积聚） 岩屑磨圆度小，呈长条状；（压差、坍塌、易破碎） 循环泵压下降；（钻具内钻井液向环空流动） 钻井液出口管流速增加； 钻井液池液面上升； 2、检测方法： 停钻、停泵10-15Min、观察井口有无钻井液外溢。 （1）、有钻井液外溢，则立即关井，准备压井。 （2）、无钻井液外溢，则停钻、循环一周，起钻发生溢流的现象与检测： 灌入井内钻井液体积小于起出钻具体积。（停钻、观察 有无外溢，有则强下或关井） 停止起钻时，井口管外溢；（井侵量大，应关井） 起钻时井口充满钻井液，灌不进浆。（井侵量大、关井 灌入井内钻井液体积大于起出钻具体积。（发生井漏） 注：起钻前，利用短起5-10柱，再下钻到底，挂泵循环、停 泵观察、检测井口。无外溢，则起钻安全；有外溢，则 需停止作业，循环加重。 2、下钻发生溢流的现象： 井口返出钻井液体积大于下入钻具体积。 停止下钻时，井口管外溢； 井口不返钻井液且井口液面下降

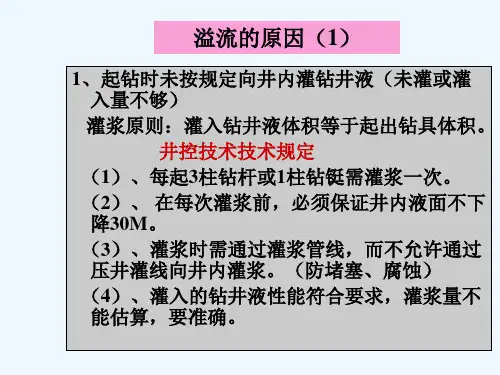

溢流的原因（1）
1、起钻时未按规定向井内灌钻井液（未灌或灌 入量不够） 灌浆原则：灌入钻井液体积等于起出钻具体积。 井控技术技术规定 （1）、每起3柱钻杆或1柱钻铤需灌浆一次。 （2）、 在每次灌浆前，必须保证井内液面不下 降30M。 （3）、灌浆时需通过灌浆管线，而不允许通过 压井灌线向井内灌浆。（防堵塞、腐蚀） （4）、灌入的钻井液性能符合要求，灌浆量不 能估算，要准确。
四、溢流的监测
（二）、发生溢流的显示
综合录井坐岗观察记录
日期 2009-1-17 时间 8:00 8:05 8:10 8:15 工况 起钻 钻具尺寸/ 立柱数 井眼尺寸 127 0 5 10 15 应灌/应返 (m 3 ) 0 0.5 0.5 0.5 应灌/应返累 计(m 3 ) 0 0.5 1 1.5 实灌/实返 (m 3 ) 0 1 0 0.5 实灌/应返累 计 (m 3 ) 0 1 1 1.5 差值 (m 3 ) 0.00 -0.50 0.50 0.00 差值累计 (m 3 ) 0 -0.50 0.00 0.00 sum1 (m 3 ) 100 99 99 98.5 备注 记录人
（二）、发生溢流的显示
1、主要显示
6）、钻井液性能发生变化 油浸入钻井液时，密度下降，粘度下降，槽面有油 花，有油气味；气浸入钻井液时，密度下降，粘度上 升，钻井液槽面气泡增多，有天然气味或H2S味；盐水
浸入钻井液时，密度下降，粘度下降，氯根上升，流
动性差。
（二）、发生溢流的显示
1、主要显示
7）、气测值不断连续地增加 如果全径上升，不能说明是气侵或溢流。全径上升 后停泵后检查，出口管是否有钻井液流出：钻井液没 有流出（断流），说明不是气侵，否则，判定为气侵；
四、溢流的监测
井控技术的关键环节就是发现溢流。要想监 测溢流，首先操作员要非常清楚的知道什么是 溢流，在各种工况下发生溢流的显示是什么。 另外，操作员还应该知道哪些异常的出现可能 会发生溢流？哪些异常的出现说明已经发生了 溢流？更进一步，操作员要了解发生溢流后会 出现这些异常的原因。如果操作员能在脑海中 建立起整个钻井系统的印象，知道在正常情况 下录井参数的变化范围、趋势，能分析产生异 常变化的原因；那么，在录井过程中，操作员 不但能及时发现发生溢流险情，甚至可准确预 报出将要发生溢流险情；知道检测溢流的重点 在哪，会使我们的录井工作更具针对性。
第三章溢流的原因、预防及显示
1、掌握溢流产生的原因 2、掌握各种工况下溢流的显示 3、了解及时处理溢流的优点和未及时处 理的后果
教学内容及要点 一、溢流产生的原因分析及预防 二、溢流的检测
重点难点 重点
1、掌握溢流产生的原因
2、掌握各种工况下溢流的显示
难点
1、掌握各种工况下溢流的显示
第三部分： 溢流的原因、预防与 显示
三、溢流的及早发现与处理
尽可能早地发现溢流显示，并迅速实现控制井口， 是做好井控工作的关键环节。 1、及早发现溢流的重要性 a）及时发现溢流并迅速控制井口是防止井喷的关键 b）及早发现溢流可减少关井和压井作业的复杂情况 溢流发现的越早，关井时进入井筒的地层流体 越少，关井套压和压井最高套压就越低，越不易在 关井和压井过程中发生复杂情况，有利于关井及压 井安全，使二次井控处于主动。进入井筒的地层流 体越少，对钻井液性能破坏越小，井壁越不易失稳， 压井作业越简单。所以及早发现溢流，直接关系到 排除溢流、恢复和重建井内压力平衡时能否处于主 动。 c）防止有毒气体的释放 d）防止造成更大的污染
二、溢流显示
4）钻井液性能发生变化 油或气侵入井内，会使钻井液密度下降，粘度 升高；地层水侵入井内，会使钻井液密度和粘度都 下降。钻井液中还有油花、气泡、油味或硫化氢味 等。但这些变化只能说明地层流体侵入钻井液中， 对压力平衡关系影响不大。所以也只是一种告警信 号（间接显示）。 5）气测烃类含量升高或氯根含量增高 在钻井过程中，气测烃类含量升高，说明有油 气进入井内，如氯根含量增高，可能是地层水进入 井筒。但这些变化只能说明地层流体侵入钻井液中， 对压力平衡关系影响不大。所以也只是一种告警信 号（间接显示）。
小结
告急信号（直接显示） （1）出口管线内钻井液流速增加 （ 2）停泵后井口钻井液外溢 （ 3）钻井液罐液面上升 （ 4）起钻时灌入的钻井液量小于起出钻具体积 （5）下钻时返出的钻井液体积大于下入钻具的体积 4、及时发现溢流及时正确关井的优点 ： （1）保持井内有足够高的液柱 . （2）能最大限度防止井喷事故的发生. （3）溢流量小，关井套压低，有利压井作业 。 (4) 关井越早，地层流体进入井筒越少，所求压力较准确，确 定的压井液密度合理，压井成功率越高。
溢流的显示与发现
井喷发生后，无法用常规方法控制井口 而出现敞喷的现象称为井喷失控
一、相关概念
井喷着火
井喷发生后失去控制的地层流体(油、气） 在地面遇到火源而着火的现象
一、相关概念
井侵
溢流
井涌
井喷
二、溢流显示
地层流体进入井眼总会给钻井参数（悬重、泵压） 钻井液性能（液密度和粘度、氯根含量） 钻进速度
出口钻井液状况（流量、流势、气泡、气味、油花） 循环池液面
3、录井异常
三、溢流发现
各岗位可通过以下现象来发现溢流和疑似溢流
（七）定向井人员 1、在投测和起出单、多点仪器的过程中，操作人员发现井口钻井 液外溢或冒气泡。 2、在定向或扭方位过程中，操作人员发现钻时明显加快或钻具突 然放空或钻具原悬重及泵压发生变化。
（八）测井人员在测井过程中，井口操作人员发现井口钻井液外溢或 冒气（泡）。
控制平衡近平衡略大于钻井液静液压力地层压力地层压力地层压力一相关概念井侵地层流体开始或正在向井眼内流动当地层孔隙压力大于井底压力时地层孔隙或裂缝中的流体油气水将侵入井内通常称之为井侵一相关概念溢流井侵进一步发展井口返出的钻井液量大于泵入量或停泵后井口钻井液自动外溢这种现象称之为溢流一相关概念井涌地层流体油气水无控制地涌入井筒喷出转盘面井口22米以上的现象称为井喷溢流进一步发展钻井液涌出井口的现象称之为井涌井喷井涌井喷一相关概念井喷地上井喷地下井喷喷至转盘面22米以上或通过放喷管线放喷井下高压层的地层流体把井内某一薄弱层压破流体由高压层大量流入被压破的地层的现象一相关概念井喷失控井喷发生后无法用常规方法控制井口而出现敞喷的现象称为井喷失控一相关概念井喷着火井喷发生后失去控制的地层流体油气在地面遇到火源而着火的现象一相关概念溢流井侵井喷井涌二溢流显示地层流体进入井眼总会给钻井参数悬重泵压钻井液性能液密度和粘度氯根含量钻进速度出口钻井液状况流量流势气泡气味油花循环池液面气测值等方面带来一些变化这些变化称为溢流的显示二溢流显示根据显示信号的可靠性将溢流显示信号分为两类告警信号间接显示疑似溢流告急信号直接显示已经溢流二溢流显示告警信号间接显示疑似溢流一钻进时的现象
溢流的显示与发现
三、溢流发现
坐岗操作步骤
（二）下钻 3、钻台上接好立柱时起空吊卡过程记录循环池钻井液的液面。（计量）
三、溢流发现
坐岗操作步骤
（二）下钻 4、计算（或查对）入井钻具体积是否与循环池钻井液增量相符合，发现异 常情况立即向司钻报告。（核对） 5、填写《坐岗记录》。（记录）
三、溢流发现
坐岗操作步骤
（三）钻进 4、停泵时记录好回流。（回流）
结束语
溢流就是事故 井喷是责任事故 井喷失控是灾难性事故 不发生、控得住、治得了 发现溢流立即关井、疑似溢流关井检查
发现溢流，人人有责
三、溢流发现
坐岗操作步骤
（一）起钻 1、起钻前作好循环池钻井液的液面记录。（基面）
三、溢流发现
坐岗操作步骤
（一）起钻 2、钻具起升时观察出口，发现异常情况立即向司钻报告。（观察）
三、溢流发现
坐岗操作步骤
（一）起钻 3、钻台上卸完立柱、游车下放时观察出口和循环池钻井液的液面。 （司钻未灌足钻井液时及时提示司钻灌足钻井液）。 一般每起3—5柱钻杆或一柱钻铤灌满一次钻井液。（计量）
一、相关概念
井涌 井喷
地层流体（油、气、水）
溢流进一步发展
无控制地涌入井筒 喷出转盘面（井口） 2米以上的现象称为井喷
钻井液涌出井口的现象称之为井涌
井涌
井喷
一、相关概念
井喷
地上井喷 喷至转盘面2米以上 或通过放喷管线放喷
地下井喷 井下高压层的地层流体把井内某一薄弱层压破 流体由高压层大量流入被压破的地层的现象
1、在钻进过程中，发现：
钻时明显加快；钻具突然放空； 钻具原悬重发生变化；
录井安全操作规程
地质勘探开发研究院录井安全操作规程地质勘探开发研究院二00五年录井安全操作规程1 录井准备1.1搬迁1.1.1搬迁录井仪、设施时，所有物品应固定牢靠，房内禁放易燃易爆物品。
1.1.2吊装、吊放仪器房、值班房、野营房及其它设施时，应有专人指挥，注意安全。
1.1.3仪器房运输时，应有专人押运，平稳行使，以防损坏仪器。
1.2仪器房及传感器的安装1.2.1录井仪器房、地质值班房的安装：录井仪器房、地质值班房应摆放在靠振动筛一侧，距离井口30m之外的安全场地，安放平稳，垫高20cm以上。
1.2.2传感器和脱气器的安装应固定牢靠，位置合乎要求，与电缆线的连接合乎1.3.2之要求；硫化氢传感器一般只在振动筛之前钻井液出口处安装一只，有特殊要求时，另外增添传感器的安装位置由甲方或钻井主管人员指定。
1.2.3高处作业时应系好安全带，其正下方不应有人作业、停留和通过；遇有六级以上（含六级）大风、雷电或暴雨、雾、雪、沙暴等能见度小于30m时，应停止设备吊装及高处作业。
1.3电气系统的安装1.3.1野营房电气系统的安装应符合SY 5576-93中5.4之要求，进户线应加绝缘护套管，室内严禁私拉乱接电线及私自使用功率大于1000W电热器具。
1.3.2所有室外电缆线均用密封接线盒及防水接头连接，并用绝缘材料包扎。
1.3.3仪器房与发电房之间的供电线路中应装有安全断路（漏电保护、过流过压保护）开关，外引电缆线不得有短路、断路和漏电之处，录井房内的附加电器设备应绝缘良好，合乎额定要求。
1.3.4电缆线及输气（样品气）管线架设要牢固、安全，不影响井场工作，易于检查和维护，仪器房和振动筛之间的线路要集中架设，并用支架支撑，间隔不超过10m。
1.3.5仪器用电须架设专线，用四芯电缆直接引入。
电缆线及电源要求如下：a.各单元电源电缆线插头与检测信号传输电缆线插头必须明显区别，不得互换；b. 各单元电源插座的相线、中线、地线及信号插座的电源线、信号线、地线等排列位置应一致；c.不同信号传输电缆插头相互区别，并标明标记；d.屏蔽线不得作信号线、中线使用，电源线必须配置排线机构；e.电源要求：电压380/220（1±2%）V（交流），频率50±1Hz，波形失真<5%，具有过载、断相及漏电安全保护，并配备续电时间不小于15min的不间断电源；f.绝缘要求：在工作条件下，整机电力电路对仪器外壳的电气绝缘不小于2ΜΩ，仪器应设置漏电安全保护装置。
天府8井五开施工方案与优化措施
天府8井五开施工方案与优化措施一、主要施工风险1.1天府8井所在区块勘探程度低，钻井少，地层压力预测可能不准确；五开主要目的层为峨眉山玄武岩组～茅口组，根据邻井资料，预测地层孔隙压力系数2.22，最高地层压力为114.55MPa（茅口组），钻井液安全密度窗口窄，钻井过程中易出现井漏和溢流，密度控制不好可能出现“漏转喷”等复杂；因此钻井过程中需要加强井控和精细控压工作，预防井涌和井漏的发生。
1.2玄武岩组地层火山岩脆性强，地层破碎，易垮塌；五开Ф149.2mm井眼环空面积小，钻具活动量受限；地层压力高，易在钻进过程中遇卡。
1.3储层普遍含H2S，邻井永探1井火山岩H2S含量0.61mg/cm3。
取心和钻井过程中要预防H2S对人员和设备的损害。
1.4峨眉山玄武岩储层段水敏和盐敏损害均为中等偏弱，钻井液要具有强抑制性和封堵性能，预防地层水化造成井壁垮塌，滤液的含盐量要严格控制，预防储层盐敏。
二、主要技术措施和建议2.1推荐泥浆体系：及时封堵性水基聚磺泥浆体系（JFS）2.2推荐泥浆密度范围：2.20～2.35g/cm32.3推荐钻头型号：HJT537GK（玄武岩地层），WS406SK（茅口组灰岩地层）2.4钻具组合推荐：组合一（玄武岩地层）：149.2mm钻头+120.70mm捞杯+回压凡尔x2只+120.70无磁钻铤1根+旁通阀+120.70mm螺旋钻铤18根+120.70mm随钻震击器+101.60mm加重钻杆9根+101.60mm钻杆组合二（茅口组灰岩地层）：149.2mm钻头+120.70mm等壁厚螺杆（1.25°）+回压凡尔x2只+120.70无磁钻铤1根+旁通阀+120.70mm螺旋钻铤18根+120.70mm随钻震击器+101.60mm加重钻杆9根+101.60mm钻杆2.5推荐钻井参数：钻压40～80KN，转速50～80rpm，排量7～12l/s，泵压22～25MPa。
2.6 推荐精细控压值：3～5MPa三、复杂预防措施建议3.1玄武岩组地层火山岩脆性强，地层破碎，易垮塌，引起卡钻，为预防卡钻，推荐采取以下措施（看－做－用－管）：1、看1）钻井过程中密切注意观察泵压和扭矩变化，及时调整钻井参数，预防井下异常；2）安排专人观测泥浆池液面，钻进过程中发现液面变化立即报告；3）密切观察振动筛岩屑返出，发现掉块及时报告，并上提钻具；4）起下钻时启动计量罐和连续灌浆装置，确保精确计量，以便及时发现漏失；2、做5）均匀送钻，在同一排量下将泵压波动范围控制在0.5MPa以内；6）小井眼段作业，钻井液密度高，调整好钻井液流变性，每次下钻应分段循环钻井液（先小排量，后正常钻进排量）；下钻过程中，要控制下钻速度，预防激动压力过大，压漏地层；精细控压，科学操作，预防“漏转喷”和井口高压；7）钻进过程中采取“进一退二”方法，修正井壁，保证掉块和钻屑即时带出，实现安全钻进；3、用8）钻具上尽量不带扶正器，如带扶正器，最好采用整体式钻柱型扶正器，扶正器排屑槽面积要超过35%，包角控制在330°以内；9）采用螺旋钻铤，不用光钻铤；10）钻头采用大水眼。
溢流原因与检测
3、钻井常见工矿下溢流显示现 象介绍
1） 、下钻 时的溢流显示
（直接）
1）返出的 钻井液体积大于 下入钻具的体积.
2）下放停止，接立柱时井 眼仍外溢钻井液.
2）、钻进时的溢流显示
㈠ 间接显示:
（1）机械钻速增加。
（2）dc指数减小。
（3）页岩密度减小。
（4）岩屑尺寸加大,多为长条 带棱角， 岩屑数量增加。
① 此时溢流体占据井筒的高度是多少米？
② 计算判断是何种流体竟入井筒内？ ③ 压井液的密度值为多大？
解①：经分析可知：溢流量V＝3.6m3.说明地 层流体占据井筒的总容积是3.6方，也既共 有3.6方地层流体进入井筒内排替出3.6方钻 井液。
首先判断地层流体位置是在钻挺环
内，还是既在钻挺环空又在钻杆环空
答：由两种或两种以上的现象，才能够判断出 井下发生了溢流，我们把这一类现象称为间接 溢流显示现象。 比如：钻进工况下钻速加快、放空等。间接溢 流显示现象只有在钻进工况下才有，静止、提 下钻杆（铤）工矿是没有的，《细则》规定对 于间接溢流显示现象处理措施是停止作业进行 观察。对于直接溢流显示现象处理措施是停止 作业进行关井。
内。
∵钻铤段环空总容积＝200m×12L/m ＝2400L＝2.4m3
∵钻铤段环空总容积＝2.4m3＜溢流量3.6方
∴ 装不下地层侵入井筒内的流体，地层 流体还要占据钻杆的环行空间，
∴占据钻杆的环行空间高度计算公式如下：
h2＝
( 3.6 2.4 ) 16l / m
×1000＝75m
∴地层流体进入井筒的总高度为： h＝h1＋h2＝200＋75＝275m
（4）根据井下情况，经甲方监督同意后， 及时调整钻井液密度。
溢流的原因、预防与显示
溢流原因分析及预防
短程起下钻法 短程起下钻有两种基本作法
2、特殊情况（需长时间停止循环或井下复杂时）
⑴将钻具起至套管鞋内或安全井段 ； ⑵停泵检查一个起下钻周期或需停泵工作时间 ； ⑶循环一周以上，观察并测量返出的钻井液； ⑷判断是否满足起钻要求—井口是否外溢； ①若井口无外溢时，将起出钻具再下入井底循环一周以上后正式 起钻 。 ②若井口有外溢？ 川庆钻探长庆井控培训中心
钻井液补充罐
：
川庆钻探长庆井控培训中心
溢流原因分析及预防
钻井液罐液面指示器也可以显示灌入量。在起下 钻灌入钻井液时，最好单独隔离一个罐，以提高计量 的准确度。
：
川庆钻探长庆井控培训中心
溢流原因分析及预防
⑶灌入的钻井液量必须与起出的钻具体积进行比较 不论使用哪种灌注设备，灌入的钻井液量必须 与起出的钻具体积进行比较，要保证其数值相等。 如果二者数据不相等，要立即停止起钻作业，查找
川庆钻探长庆井控培训中心
溢流原因分析及预防
四、起钻抽汲
1、分析：
起钻抽汲作用会降低
井底压力，当井底压力
低于地层压力时，就会
造成溢流。
川庆钻探长庆井控培训中心
溢流原因分析及预防
四、起钻抽汲 1、分析：
不同起钻速度下的抽汲压力值
可见，起钻时抽汲压力很可能造成井底压力小 于地层压力，并引起溢流。
川庆钻探长庆井控培训中心
溢流原因分析及预防
四、起钻抽汲 2、预防：起钻前应检查井底压力能否平衡地层 压力，判断是否会发生抽汲溢流。 检查方法：
⑴短程起下钻法
⑵核对灌入井内的钻井液量
川庆钻探长庆井控培训中心
溢流原因分析及预防
短程起下钻法 短程起下钻有两种基本作法
