分散染料染涤纶染色工艺模板
分散染料染涤纶染色实用工艺.docx
85℃下涤纶的微结构呈玻璃态，吸色很慢．故升温可快些。85～ll0℃，涤纶快速溶胀，吸
色能力显著增强，故升温要慢些。l 10-130℃，由于染液中染料已少，故升温又可快些。④
与染液的循环状态有关。倘若染液的压力大、穿透力强， 染液能与纤维快速紧密接触．则升
高低聚物的溶解，减小对织物或缸体的危害但必须注意，染温不可过高， 否则载体反而会促
进低聚物的渗出。②高温排液即染色后就将高温染液排出目的是防止低聚物在降温过程
中结晶析但其缺点：一是带压排液震动很大，容易损坏设备：二是高温排液注水，容易使
涤纶织物产生“树枝印”。
解决措施：选用高温分散稳定性好的高温分散匀染剂
（1)染色物先在高温分散剂和醋酸一醋酸钠组成的缓冲浴中运行，使之浸透走匀并排除染色物中的空气，同时开始升温。
(2)
将染料用搅拌机充分打匀搅透，制成染料分散液，并在
50～60℃时加入。
(3)
以l～2
℃／min的速率升温至130℃，并保温染色
30～60 min。
(4)
以l～2
℃／min的速率降温， 水洗，必要时做还原清洗但升温速率不宜太快。
链段的运动加剧，增加了微隙， 降低了染料分子扩散进入纤维内部的阻力，提高了染料分子
扩散速度， 使分散染料的上染速率迅速加大。至130℃才能获得满意的染色效果，染料利用
率达到90﹪以上，得色丰满，各种染色牢度优良。
1．涤纶筒子纱染色工艺
1．1生产材料及设备
涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V型
中，染液中的染料分散稳定性差，出现凝聚现象，这些油剂又会与染料的聚集体结合，沾附
涤染色的详细工艺流程
涤染色的详细工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!涤纶染色详细工艺流程：①前处理：首先对涤纶织物进行去油、去污处理，提升织物的洁净度，必要时进行预缩，以去除织物内部应力，使用温度可达130℃，并可添加精炼剂去除杂质。
②染料准备：选择适合涤纶的分散染料，根据染色要求调整染料浓度和助剂配比，如提高染料的分散稳定性，确保染色均匀。
③染色：采用高温高压染色法，将织物浸入染液中，控制温度在130~135℃，保温时间约为40~50分钟，确保染料充分渗透纤维内部。
④水洗：染色后，通过多次水洗去除未固着的浮色，直至水清，保持水质中性，防止色变。
⑤后处理：包括柔软处理、定形处理，使用定形机在一定温度下处理，固定织物形态，防止缩水，并提升手感。
⑥烘干：将湿织物送入烘干设备，控制适宜温度，彻底干燥织物。
⑦检验：对染色后的织物进行质量检验，包括色牢度、颜色一致性、布面质量等，确保符合标准。
⑧成品包装：合格产品进行折叠、打包，准备入库或出厂。
分散染料浸染涤纶织物双色来样打样
分散染料浸染涤纶织物双色来样打样
一、双色样来样
二、对色
来样与标准样卡对比，观察织物色光的差异，初步确定打样的配方，并记录在本子上。
配方初步为：分散红0.55%
分散黄 0.45%
平平加O 0.5g/L
HAC 0.5ml/L
三、染色
根据初步定的染色工艺及操作，染出小样。
四、对色
染色结束后，将染好的小样经水洗后处理烘干后，在标准灯箱下，与来样进行对色。
确定是否来样打样成功。
如不成功，则修改配方，重新进行来样打样。
如染色小样颜色淡，则修改配方时，需要加成，例如黄色加一成，红色加半成。
计算如下：分散红0.55%*1.1 = 0.605%；分散黄 0.45%*1.05 = 0.4725%。
如染色小样颜色浓，则修改配方时，需要减成，例如蓝色减一成，红色减半成。
计算如下：分散红0.55%*0.9 = 0.495%；分散黄 0.45%*0.95 = 0.4275%。
五、工艺调整
打出的样与来样对比，观察织物色光的差异，重新调整工艺。
六、打样
根据已调整的工艺重新打样，直至打出样色光与来样相近或相同，或客户确认为至。
涤纶分散染料染色过程及效果建模

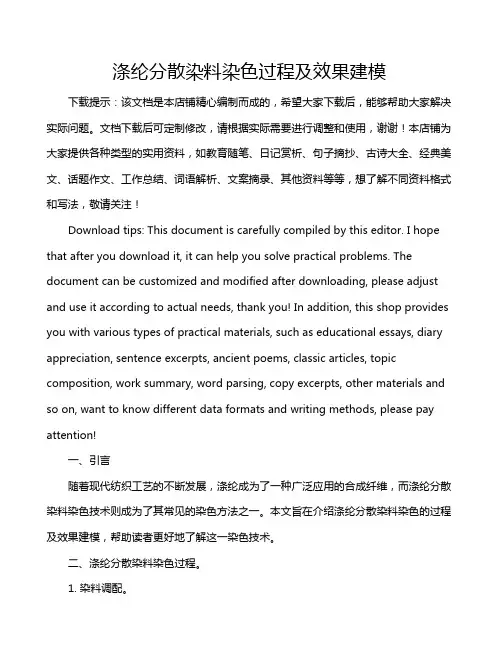

涤纶分散染料染色过程及效果建模下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言随着现代纺织工艺的不断发展，涤纶成为了一种广泛应用的合成纤维，而涤纶分散染料染色技术则成为了其常见的染色方法之一。
一种涤纶连续热熔染色用分散液体染料的制作方法
一种涤纶连续热熔染色用分散液体染料的制作方法引言在纺织印染工业中，连续染色是一种常见的染色方法，它可以提高生产效率和产品质量。
而涤纶连续热熔染色作为一种高效的染色技术，广泛应用于纺织品的生产中。
本文将介绍一种制作涤纶连续热熔染色用的分散液体染料的方法。
1. 原料准备1.1 染料原料选择在制作涤纶连续热熔染色用分散液体染料时，我们首先需要选择适合的染料原料。
由于涤纶是一种合成纤维，其特性需要特殊的分散染料才能达到理想的染色效果。
我们可以选择合成分散染料，如黄色2G、红色3B、蓝色3R等，这些染料具有良好的分散性和上色性，在涤纶连续热熔染色过程中能够均匀地渗透到纤维中。
1.2 杂质去除染料原料在使用前需要进行杂质去除处理，以保证染料的纯净度和稳定性。
我们可以通过溶解染料原料于适当的有机溶剂中，并进行过滤、离心等操作，去除其中的杂质颗粒和固体颗粒。
1.3 染料浓度调整染料的浓度是影响染色效果的重要因素之一。
根据实际需要，我们可以选择适当的浓度来制备涤纶连续热熔染色用分散液体染料。
通常情况下，染料浓度一般在0.5%~6%之间。
2. 制备工艺2.1 溶解首先，将选定的染料原料溶解于适量的有机溶剂中。
可以选择丙酮、乙酸乙酯等常用有机溶剂。
根据染料原料的性质和溶解度，可以确定合适的溶解条件，如溶解温度、时间等。
2.2 过滤溶解后的染料溶液需要进行过滤，以去除其中的杂质和颗粒物。
可以使用滤纸或滤膜进行过滤操作，以保证溶液的清洁度。
2.3 精炼过滤后的染料溶液较为纯净，但还可能存在一些微小的颗粒和杂质。
我们可以通过离心或其他精炼方法进一步提高溶液的纯净度。
具体的操作方法可以根据实际情况进行调整。
2.4 结晶染料溶液经过精炼后，可以进行结晶处理，以提高染料的稳定性和储存性。
结晶可以通过调整温度和浓度等条件来实现。
在结晶过程中，可以适当加入一些助结晶剂，如甲醇、乙醇等，来促进结晶的进行。
2.5 干燥结晶后的染料经过分离和洗涤等处理，需要进行干燥以去除其中的水分。
分散染料涤纶染色工艺
分散染料涤纶染色工艺纤维中不同区域的玻璃化温度不同无定形区约为67℃结晶区约为81 ℃结晶又取向区域约为125 ℃经不同温度预热定形处理的涤纶织物,玻璃化温度不同定形温度Tg 定形温度Tg未定形75 90 105120 123 150 125180 122 210 115230 105 245 90实际染色时,染色温度应高于染色转变温度,此时纤维无定形区的大分子链段发生剧烈运动,产生瞬间孔穴一般染色转变温度比玻璃化温度高十几度,染料分子量越大,二者相差越大涤纶微结构影响染色性能1.高温高压染色染色织物色泽鲜艳、手感好织物品种适应性好,适用的染料范围广,染料利用率高对设备要求高,需密闭间歇式,染色时间长,生产效率较低染液中含有分散染料、分散剂、高温匀染剂、pH调节剂等高温高压染色,染料易出现晶型转变温度控制不匀,出现晶体增长现象高温染色,表面易析出低聚物部分染料发生水解或还原染料要求:良好的分散稳定性、化学稳定性和较高的耐升华牢度,以保证均匀、鲜艳的染色效果染色过程(1)40 ℃温水化料,过滤(2)慢慢升温至120~130 ℃,在升至染色转变温度以上时,上染速率迅速提高,应严格控制升温速率,保证染料均匀上染(3)继续保温染色45~60min(4)然后降温,进行还原清洗,水洗等后处理,彻底去除浮色,以提高染色产品的染色牢度和鲜艳度染色温度选择在120~130℃为宜,温度不能超过145℃,否则纤维会造成损伤,特别是毛涤混纺织物染色温度控制分三个阶段:(1)染色升温阶段:在70~110℃温度区间,染料上染速率很快,要严格控制1~2℃/min,保证染料均匀吸附(2)染色保温阶段染料向纤维内部扩散,并增进染料移染,染匀染透(3)降温阶段在玻璃化温度以上,降温速率应适当慢些,其后快速降温,避免引起织物产生折皱和手感粗糙pH值控制在5~6之间,色光纯正、色泽鲜艳,上染百分率高;高温碱性,染料水解,碱性太强,织物损伤大,手感差但酸性染色,齐聚物容易沉积在织物表面浴比:小,节能节水,但易使织物产生折皱、擦伤、染色不匀大,耗能耗水匹染:10:1~30:1分散剂影响匀染剂(载体、非离子型活性剂)(1)缓染剂通过助剂对染料或纤维亲和力,延缓染料上染,使染料能均匀地吸附在纤维的各个部分,从而染色均匀,但会导致上染百分率下降(2)移染匀染剂一般为载体、非离子型聚氧乙烯类表面活性剂载体有毒非离子表面活性剂在染色温度高于浊点,会产生沉淀,一般需与阴离子表面活性剂复配2.热熔染色在185~215℃干热条件下使染料在纤维上发生固着的连续轧染的染色方法连续化生产,生产效率高,用水量少,污水少,使用的染料要求耐升华牢度较高染色时织物所受张力较大,织物手感及色泽鲜艳度不及高温高压染色法一般多用于涤棉混纺织物中涤纶染色浸轧液含有分散染料、分散剂、渗透剂、防泳移剂等染料颗粒要特别匀细,渗透性及分散稳定性要好二浸二轧,室温,涤棉织物轧余率一般为50~60%焙烘固色(热熔)温度根据染料升华牢度来选择,一般为180~220℃,时间2~1min 染色工艺条件(1)润湿剂或渗透剂润湿剂可以排除织物中的空气,有利于染料渗透到织物内部织物前处理充分,可不加(2)泳移现象及防止因染料对涤纶缺乏亲和力,容易发生烘干现象合理烘干方式提高浸轧效果,减少带液率,涤棉带液率降低到20%~30%后,不会发生明显泳移加入适量防泳移剂热熔染色时间和时间选择织物烘干后,染料停留在纤维表面,没有与纤维发生固着,通过高温热焙烘,染料向纤维内部扩散,把纤维染透,完成固色——热熔固色温度高——染料升华较多拼色时,染料耐升华性应相近3.载体染色利用载体助剂对涤纶的增塑膨化性能,在常压100℃条件下染色设备简单,适合毛涤织物染色另外,载体对染料具有亲和性,对染料溶解能力高,提高染料浓度,提高吸附和扩散;过高,也不好但载体有毒性,存在环境污染,残留载体不易洗净,影响染色牢度。
(工艺技术)分散染料涤纶染色工艺
分散染料涤纶染色工艺纤维中不同区域的玻璃化温度不同无定形区约为67℃结晶区约为81 ℃结晶又取向区域约为125 ℃经不同温度预热定形处理的涤纶织物，玻璃化温度不同定形温度Tg 定形温度Tg未定形75 90 105120 123 150 125180 122 210 115230 105 245 90实际染色时，染色温度应高于染色转变温度，此时纤维无定形区的大分子链段发生剧烈运动，产生瞬间孔穴。
一般染色转变温度比玻璃化温度高十几度，染料分子量越大，二者相差越大涤纶微结构影响染色性能1.高温高压染色染色织物色泽鲜艳、手感好织物品种适应性好，适用的染料范围广，染料利用率高对设备要求高，需密闭间歇式，染色时间长，生产效率较低染液中含有分散染料、分散剂、高温匀染剂、pH调节剂等高温高压染色，染料易出现晶型转变温度控制不匀，出现晶体增长现象高温染色，表面易析出低聚物部分染料发生水解或还原染料要求：良好的分散稳定性、化学稳定性和较高的耐升华牢度，以保证均匀、鲜艳的染色效果染色过程（1）40 ℃温水化料，过滤（2）慢慢升温至120～130 ℃，在升至染色转变温度以上时，上染速率迅速提高，应严格控制升温速率，保证染料均匀上染（3）继续保温染色45～60min（4）然后降温，进行还原清洗，水洗等后处理，彻底去除浮色，以提高染色产品的染色牢度和鲜艳度染色温度选择在120～130℃为宜，温度不能超过145℃，否则纤维会造成损伤，特别是毛涤混纺织物染色温度控制分三个阶段：（1）染色升温阶段：在70～110℃温度区间，染料上染速率很快，要严格控制1～2℃/min，保证染料均匀吸附（2）染色保温阶段染料向纤维内部扩散，并增进染料移染，染匀染透（3）降温阶段在玻璃化温度以上，降温速率应适当慢些，其后快速降温，避免引起织物产生折皱和手感粗糙pH值控制在5～6之间，色光纯正、色泽鲜艳，上染百分率高；高温碱性，染料水解，碱性太强，织物损伤大，手感差但酸性染色，齐聚物容易沉积在织物表面浴比：小，节能节水，但易使织物产生折皱、擦伤、染色不匀大，耗能耗水匹染：10：1～30：1分散剂影响匀染剂（载体、非离子型活性剂）（1）缓染剂通过助剂对染料或纤维亲和力，延缓染料上染，使染料能均匀地吸附在纤维的各个部分，从而染色均匀，但会导致上染百分率下降（2）移染匀染剂一般为载体、非离子型聚氧乙烯类表面活性剂载体有毒非离子表面活性剂在染色温度高于浊点，会产生沉淀，一般需与阴离子表面活性剂复配2.热熔染色在185～215℃干热条件下使染料在纤维上发生固着的连续轧染的染色方法连续化生产，生产效率高，用水量少，污水少，使用的染料要求耐升华牢度较高染色时织物所受张力较大，织物手感及色泽鲜艳度不及高温高压染色法一般多用于涤棉混纺织物中涤纶染色浸轧液含有分散染料、分散剂、渗透剂、防泳移剂等染料颗粒要特别匀细，渗透性及分散稳定性要好二浸二轧，室温，涤棉织物轧余率一般为50～60％焙烘固色（热熔）温度根据染料升华牢度来选择，一般为180～220℃，时间2～1min染色工艺条件（1）润湿剂或渗透剂润湿剂可以排除织物中的空气，有利于染料渗透到织物内部织物前处理充分，可不加（2）泳移现象及防止因染料对涤纶缺乏亲和力，容易发生烘干现象合理烘干方式提高浸轧效果，减少带液率，涤棉带液率降低到20％～30％后，不会发生明显泳移加入适量防泳移剂热熔染色时间和时间选择织物烘干后，染料停留在纤维表面，没有与纤维发生固着，通过高温热焙烘，染料向纤维内部扩散，把纤维染透，完成固色——热熔固色温度高——染料升华较多拼色时，染料耐升华性应相近3.载体染色利用载体助剂对涤纶的增塑膨化性能，在常压100℃条件下染色设备简单，适合毛涤织物染色另外，载体对染料具有亲和性，对染料溶解能力高，提高染料浓度，提高吸附和扩散；过高，也不好但载体有毒性，存在环境污染，残留载体不易洗净，影响染色牢度分散染料染色原理及工艺分散染料是一类水溶性较低的非离子型染料。
涤棉针织物分散直接染料两浴浸染法工艺设计
涤棉针织物分散直接染料两浴浸染法工艺设计染整912 潘梅09201316 1产品特点涤棉针织物具有吸湿，透气，手感柔然，膨松等特点，具有良好的尺寸稳定性，能满足人民对针织物内衣外穿的要求。
涤棉混纺织物，既具有纤维素纤维吸湿透气的功能，又具有涤纶良好的保型性，极佳的悬垂性，免烫性和染色牢度，深受人们的喜爱。
2工艺流程原布准备→烧毛→退浆→练漂→丝光→染色→印花→后整理→成品3工艺内容（1）坯布准备①坯布规格：线密度14.5tex×2，幅宽150cm,平方米重180g∕m2。
②坯布检验:物理指标：原布幅宽、平方米重，纱的线密度和强力等。
外观疵点：纱的质量，油污纱，破洞，漏针等织造过程中形成的此病。
抽取其总量的10％左右，也可以根据原布的质量情况和品种要求适当增减。
○3配缸：翻布：为防止流通过程中的污渍和正面染色疵点（色渍和擦伤等）的产生，所有坯布应以反面朝外为原则。
配缸依据：应依据设备容量而定，常把同规格、同工艺的坯布划分为一类进行分批。
按照机器生产能力和所要加工品种的任务，将相同规格和加工工艺的针织物配缸，并计好重量，以便染料加入时准确计量。
注意事项：配缸时将坯布翻摆在堆布板上，同时将两个布头拉出，布头不能漏拉，并做到正反一致。
○4缝头:将配缸针织物逐匹用缝纫机缝接，使所要加工的针织物头尾相连，以便在溢流染色机中均匀循环加工。
缝头要求：平整、坚牢、边齐、针脚疏密一致，不漏针和跳针。
或布头打4个均匀结头，使布面受力尽可能均匀。
（2）烧毛①烧毛目的:纤维在纺纱、并线和织造中经受的摩擦,使布面形成长短不一的绒毛,它不仅`使织物表面不光洁、影响外观、容易玷污,同时给染整加工带来麻烦.烧毛就是要烧去长短不一的绒毛,提高织物的光洁度。
②烧毛原理：烧毛是原布以平幅状态迅速地通过火焰或灼热的金属表面，利用绒毛与布身升温速度不同的原理把表面绒毛烧去，而织物本身不受损伤。
○3烧毛方式选择：气体烧毛机，因其结构简单，操作方便，劳动强度低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涤纶筒子纱染色工艺涤纶织物由于强度高, 回弹性好, 耐磨性优良, 尺寸稳定性好, 抗皱性好, 而被广泛应用于各种纺织品及服装面料。
涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。
由于聚酯纤维结构紧密, 分散染料在低温条件下几乎不上染。
只有将温度提高至90℃以上, 染料的上染逐渐增加。
达到110℃以上时, 涤纶纤维中无定型区高分子链段的运动加剧, 增加了微隙, 降低了染料分子扩散进入纤维内部的阻力, 提高了染料分子扩散速度, 使分散染料的上染速率迅速加大。
至130℃才能获得满意的染色效果, 染料利用率达到90﹪以上, 得色丰满, 各种染色牢度优良。
1．涤纶筒子纱染色工艺1．1生产材料及设备涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V型高温高压染样机1．2工艺流程及条件及处方:原纱进厂—松筒—倒角—装笼—进入染缸—前处理( 退浆、煮练、漂白合一, 在100℃条件下处理20min,皂洗剂1g/L去油) —水洗—染色缸加入已溶解好的染料和助剂依次侵入染槽—加入纱线染色( 1℃/1min) 升温至70℃匀染10min—( 1℃/1min) 升温至100℃匀染10min—( 1℃/min) 升温至130℃保温45-60min—高温排水—洗水—还原清洗( 100℃处理30min,对于深色而言) —洗水—醋酸中和—洗水( 上抗静电剂) —脱水—烘干。
染色处方( 按织物重量) :分散染料 ( o.w.f.) x冰醋酸 1.2g/L匀染剂 1.2g/L还原清洗处方冰醋酸 1.5g/L还原清洗剂 1.5g/L抗静电剂处方 1.0g/L2．质量问题产生原因分析及解决措施2．1松筒涤纶筒子纱线染色前需先松筒, 松筒首选不锈钢弹簧管, 其优点是有效穿透面积特别大, 对获得匀染非常有利。
可自由压缩, 对不同数量批号的订单有极强的适应能力。
筒纱卷绕密度大小是很重要的, 考虑到染色机械的泵的扬程高度, 涤纶筒纱的卷绕密度以0.33-0.39g/立方厘米为宜。
卷绕太紧, 染液难穿透很厚的纱层, 局部因接触染料太少而得色偏浅造成色花或色圈等染疵, 卷绕太松, 筒纱容易变形脱落, 造成乱纱, 难于上机。
如果绕筒的张力、密度不均匀就必然要造成筒轴各部位染液的穿透速度与穿透量不同。
张力、密度较小的部位, 染液的穿透速度快, 染液的穿透量多; 张力、密度较大的部位, 染液的穿透速度慢, 染液的穿透量少。
染色结果是, 张力、密度小的部位得色深; 张力、密度大的部位得色浅。
这是因为, 染料上染纤维, 是分为三步: 第一步,染料随着染液的流动进入纤维表面的”扩散边界层”: 第二步, 染料经过扩散边界层靠近纤维, 被纤维表面吸附; 第三步, 染料从纤维表面扩散进入纤维内部。
染料从染液中进入纤维表面”边界层”的速度和数量是与染液的流动速度成正比。
也就是说, 染液流动越快, 纤维表面染液的交换更新越快, 染料进入纤维”边界层”的速度越快、数量越多。
被纤维表面吸附的速度也就越快、数量也就越多。
染料从纤维表层扩散进入纤维内部并发生染着的速度自然也就越快、数量也就越多的缘故。
应对措施: 绕筒要均匀所谓”均匀”是指绕筒张力要均匀、绕筒密度也要均匀。
实际生产证明手工绕筒速度虽快, 但很难达到”均匀”的要求。
因此, 最好是采用机器绕筒, 其绕筒效果相对较好。
2．2前处理染前处理对天然纤维而言主要是去除其共生物。
对涤纶等合成纤维来说则是去除其人为的后加”杂质”包括纺丝或织造过程中加入的油剂以及沾污的油垢、灰尘、色素等。
其中, 最值得注意的是油剂。
油剂中含有润滑剂、乳化剂、抗静电剂等。
施加油剂对涤纶等合成纤维的纺丝、织造是必要的。
但在染整加工时必须将油剂洗除倘若染前不洗涤, 带着这些油剂染色, 油剂会在涤纶表面形成一层”阻染膜”, 妨碍染料向纤维内部均匀扩散、渗透。
因而, 容易造成上色不匀, 产生色花、色斑等染疵。
而且, 还会使浮色增加, 影响色牢度。
如果染前处理工艺不到位, 纤维上的油剂去除不匀, 就可能产生云状色花; 如果在染色过程中, 染液中的染料分散稳定性差, 出现凝聚现象, 这些油剂又会与染料的聚集体结合, 沾附染色物而产生色斑。
必须注意的是前处理后一定要清洗干净, 否则容易造成染花疵病。
应对措施: 加强染前净化处理在染色前, 先将染色物在淡碱液中(必要时可加入适量耐高温、不起泡的表面活性剂)于120 ℃处理2Omin(注意, 碱浓不可太高,以免涤纶水解)。
排液后清洗一次, 必要时经酸中和, 然后再实施染色。
目的有二个:(1)将纤维中的低聚物, 大部份萃取出来, 并在溶解状态下排出机外, 这样能够显著减少染浴中低聚物的含量。
(2)将纺丝或织造过程中施加在纤维或织物上的油剂以及沾污的油垢、灰尘、色素、花衣等去除。
2．3染料选用分散染料不含磺酸基(一S03Na)、羧酸基(一COONa)等亲水性基团, 只含部分羟基、氨基、乙醇基、偶氮基、取代氨基等极性基团, 因此, 亲水性很差, 几乎不溶于水。
只能借助于阴离子分散剂将染料微粒包复后, 分散在水中。
然而, 在100℃以上高温和染液快速流动双重因素的作用下, 分散剂分子与染料微粒之间的”包复能”会降低。
如果所包复的染料微粒游离出来, 就会重新聚集成更大的染料颗粒。
这种现象即为分散染料的”高温凝聚性”不同结构的分散染料, 其热凝聚现象不同。
大致可分三种: 一为不易发生热凝聚。
这类染料不会因升温、降温或相互碰撞而凝聚。
使用这样的染料染色一般不会造成染色不匀或色斑色渍。
二为容易发生热凝聚但随着染料分子向纤维内部扩散, 染料的聚集体会再度解聚, 只要染料在纤维表面吸附均匀, 一般就不会造成色花、色渍。
三为容易发生热凝聚, 而且在染色过程中, 又难以解聚。
使用这类染料染色时, 特别是当使用的分散剂或匀染剂高温分散能力较差时, 就很容易由于染料的热凝聚而造成色泽不匀。
甚至由于染料聚集体与染液中的低聚物、油剂、纤维屑等杂质相结合而产生焦油化物由于高温高压染色的方式对染液具有很强的过滤性．对染液的分散均匀性要求很高。
因此, 一旦染料选用不当．在升温或降温过程中染液产生聚集现象．筒轴外层内层便会产生递减性色差。
倘若卷筒张力、密度不匀．筒轴各部位也会产生深浅差异性色花。
应对措施: 选用热凝聚性小的分散染料不同结构的分散染料, 其热凝聚性大小不同。
选用热凝聚性小的染料染色是预防色花、色渍。
高温凝聚性较小的品种如: 分散金黄SE一3R、分散蓝E一4R(B一56#)、分散红5E—G5(R一153#)、分散嫩黄SE一4GL、分散紫HFRL(V一26# )、分散艳蓝R5E(B —l83#)等。
高温凝聚倾向大的品种如: 分散红玉S一5BL(S-2GFL)(R一167#)、分散灰S—BL、分散红KB—SE、分散翠蓝S—GL(B一60#)、分散橙G—SF(O一73#)等。
2．4升温速度在纱高温高压染色一般分为四步:( 1)染色物先在高温分散剂和醋酸一醋酸钠组成的缓冲浴中运行, 使之浸透走匀并排除染色物中的空气, 同时开始升温。
(2)将染料用搅拌机充分打匀搅透, 制成染料分散液, 并在50～60℃时加入。
(3)以l～2℃／min的速率升温至130℃, 并保温染色30～60 min。
(4)以l～2℃／min的速率降温, 水洗, 必要时做还原清洗但升温速率不宜太快。
否则, 很容易造成染料上色不匀而色花。
特别是染中浅色泽以及增白时(内加分散紫HFRL或分散蓝2BLN等上蓝剂), 色花染疵最容易发生。
这是因为分散染料上染速率的快慢与染色温度的高低成正比的缘故。
染色温度提高, 涤纶的膨化速度与染料的上色速度都会显著加快。
根据经验, 升温速率的快慢, ①与所用染料匀染性的好坏有关。
匀染性好的, 可快些; 差的则要慢些。
②与染色深度有关。
染深色时可快些, 染浅色时则要慢些。
③与涤纶的耐热性能有关。
涤纶的玻璃化温度为67～8l℃, 85℃下涤纶的微结构呈玻璃态, 吸色很慢．故升温可快些。
85～ll0℃, 涤纶快速溶胀, 吸色能力显著增强, 故升温要慢些。
l 10-130℃, 由于染液中染料已少, 故升温又可快些。
④与染液的循环状态有关。
倘若染液的压力大、穿透力强, 染液能与纤维快速紧密接触．则升温可快些; 否则, 则要慢些。
应对措施: 要正确控制升温速度实际升温速度一定要根据所用染料匀染性的好坏、染色的深浅、染液的循环状态以及不同的染色阶段来合理设定, 一般的升温速率为l～2℃／min该快时能够快, 不该快时必须慢, 不可一刀切。
当染色温度在85℃以下时, 染料很少上染, 可直接升温。
85℃-110℃是上染速度增加最快的温度区域, 需要严格控制升温速度在1.5/min以下。
115℃-130℃范围内可稍快点, 但需要将升温速度控制在2℃/min左右。
这里的保温时间是对中等深度的颜色而言, 浅色可适当缩短, 深色可适当延长。
保温时间要适宜, 太短会产生环染现象, 太长易产生毛丝。
一般应控制在30-60min。
染色完毕后降温要快, 因为在缓慢的降温过程中会产生低聚物, 其残留线表面呈焦油状难以去除。
2．5 染液的循环状态筒子纱染色过程就是染液的穿透过程。
因此, 对染液的循环状态要求较高。
染液必须具有强劲的穿透力, 这是实现均匀染色的前提, 如果循环泵的力度不够或者对支路阀门的掌握不当, 就会使染液穿透染色物的流量、流速不足而且不匀。
显然, 这很容易产生色差色花, 特别是在升温阶段。
应对措施: 染液的循环状态一定要好必须确保染液流量和压力要大因为染液的流量大、压力大, 有利于染液穿透、匀染。
为此, 要认真选择和使用循环泵。
泵的流量应为25～60 L／kg．min; 泵的压头水柱应为lO～2O m染液正循环与反循环的时间比例．要根据染色物的特点来调节一般情况是由内向外的穿透时间。
