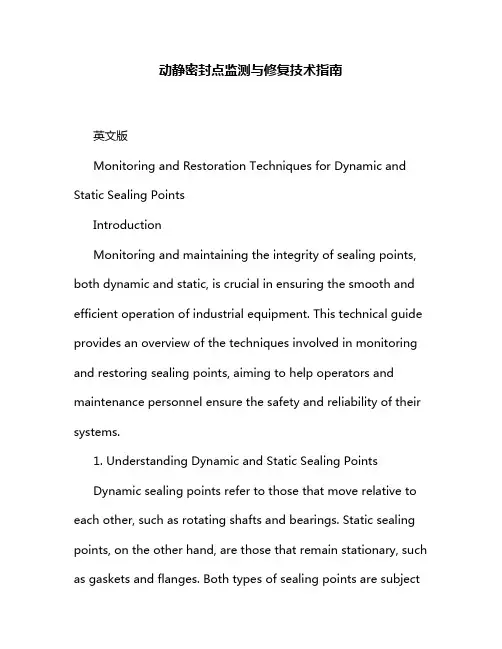

动静密封点监测与修复技术指南
动静密封点监测与修复技术指南英文版Monitoring and Restoration Techniques for Dynamic and Static Sealing PointsIntroductionMonitoring and maintaining the integrity of sealing points, both dynamic and static, is crucial in ensuring the smooth and efficient operation of industrial equipment. This technical guide provides an overview of the techniques involved in monitoring and restoring sealing points, aiming to help operators and maintenance personnel ensure the safety and reliability of their systems.1. Understanding Dynamic and Static Sealing PointsDynamic sealing points refer to those that move relative to each other, such as rotating shafts and bearings. Static sealing points, on the other hand, are those that remain stationary, such as gaskets and flanges. Both types of sealing points are subjectto wear and tear, making regular monitoring and maintenance essential.2. Monitoring TechniquesMonitoring sealing points involves both visual inspection and the use of advanced tools and technologies. Visual inspection is the most basic form of monitoring, checking for leaks, cracks, or other visible signs of damage. Advanced techniques, such as infrared thermography, can detect subtle changes in temperature that may indicate leakage or friction issues.3. Restoration TechniquesOnce issues are detected, restoration techniques aim to repair or replace damaged sealing points. Simple repairs, such as tightening bolts or replacing gaskets, may be sufficient in some cases. More complex repairs may involve machining, welding, or the installation of new sealing components. In extreme cases, entire sections of equipment may need to be replaced.4. Preventive MeasuresPreventive measures are crucial in extending the lifespan of sealing points. Regular lubrication, cleaning, and maintenance can significantly reduce the risk of wear and tear. Additionally, using high-quality sealing materials and components can improve the overall reliability of the system.ConclusionMonitoring and restoring sealing points is a crucial aspect of maintaining industrial equipment. By understanding the different types of sealing points, using advanced monitoring techniques, and implementing effective restoration and preventive measures, operators and maintenance personnel can ensure the safety, efficiency, and reliability of their systems.中文版动静密封点监测与修复技术指南引言对动态和静态密封点进行监测和维护，对于确保工业设备的平稳和高效运行至关重要。

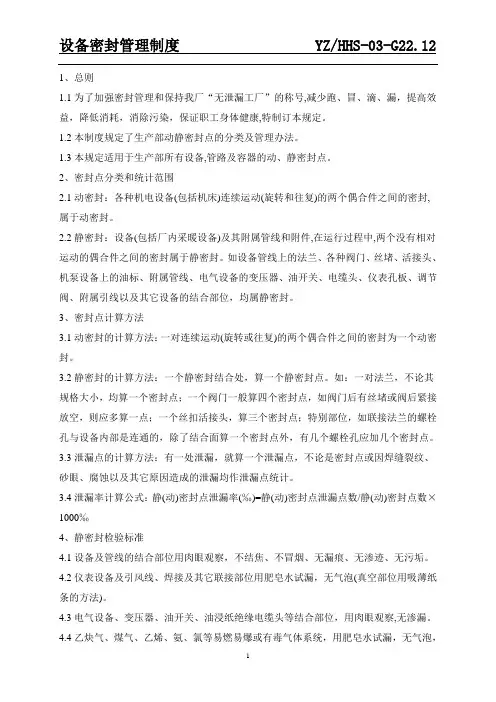

设备密封管理制度
1、总则1.1为了加强密封管理和保持我厂“无泄漏工厂”的称号,减少跑、冒、滴、漏，提高效益，降低消耗，消除污染，保证职工身体健康,特制订本规定。
1.2本制度规定了生产部动静密封点的分类及管理办法。
1.3本规定适用于生产部所有设备,管路及容器的动、静密封点。
2、密封点分类和统计范围2.1动密封：各种机电设备(包括机床)连续运动(旋转和往复)的两个偶合件之间的密封,属于动密封。
2.2静密封：设备(包括厂内采暖设备)及其附属管线和附件,在运行过程中,两个没有相对运动的偶合件之间的密封属于静密封。
如设备管线上的法兰、各种阀门、丝堵、活接头、机泵设备上的油标、附属管线、电气设备的变压器、油开关、电缆头、仪表孔板、调节阀、附属引线以及其它设备的结合部位，均属静密封。
3、密封点计算方法3.1动密封的计算方法：一对连续运动(旋转或往复)的两个偶合件之间的密封为一个动密封。
3.2静密封的计算方法：一个静密封结合处，算一个静密封点。
如：一对法兰，不论其规格大小，均算一个密封点；一个阀门一般算四个密封点，如阀门后有丝堵或阀后紧接放空，则应多算一点；一个丝扣活接头，算三个密封点；特别部位，如联接法兰的螺栓孔与设备内部是连通的，除了结合面算一个密封点外，有几个螺栓孔应加几个密封点。
3.3泄漏点的计算方法：有一处泄漏，就算一个泄漏点，不论是密封点或因焊缝裂纹、砂眼、腐蚀以及其它原因造成的泄漏均作泄漏点统计。
3.4泄漏率计算公式：静(动)密封点泄漏率(‰)=静(动)密封点泄漏点数/静(动)密封点数×1000‰4、静密封检验标准4.1设备及管线的结合部位用肉眼观察，不结焦、不冒烟、无漏痕、无渗迹、无污垢。
4.2仪表设备及引风线、焊接及其它联接部位用肥皂水试漏，无气泡(真空部位用吸薄纸条的方法)。
4.3电气设备、变压器、油开关、油浸纸绝缘电缆头等结合部位，用肉眼观察,无渗漏。
4.4乙炔气、煤气、乙烯、氨、氯等易燃易爆或有毒气体系统，用肥皂水试漏，无气泡，或用精密试纸试漏，不变色。
动静密封点说明
密封点分类和统计范围①动密封：各种机电设备（包括机床）连续运动（旋转和往复）的两个偶合件之间的密封，属于动密封。
如压缩机轴、泵轴、各种釜类旋转轴等均属动密封。
②静密封：设备及其附属管线和附件，在运行过程中，两个没有相对运动的偶合件之间的密封属于静密封。
如设备管线上的法兰、各种阀门、丝堵、活接头、机泵设备上的油标，附属管线、电气设备的变压器、油开关、电缆头，均属静密封。
B.3 密封点计算方法①动密封点计算方法：一对连续运动（旋转或往复）的两个偶合件之间的密封算一个动密封点。
②静密封点的计算方法：一静密封结合处，算一个静密封点。
如一对法兰，不论规格大小，均算一个密封点；一个阀门一般算四个密封点，如阀门后有丝堵或阀门后紧接放空，则应多算一个点；一个丝扣活接头，算三个密封点；特别部位，如连接法兰的螺栓孔与设备内部是连通的除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。
③泄漏点的计算方法：有一处泄漏，就算一个漏点，不论是密封点或因焊缝裂纹、砂眼、腐蚀以及其它原因造成的泄漏均做泄漏点统计。
B.4 泄漏率计算动密封点泄漏率＝动密封泄漏点数/ 动密封点总数X1000‰。
静密封点泄漏率＝静密封泄露点数/ 静密封点总数X1000‰，要求：动密封点泄漏率应≤2‰。
静密封点泄漏率应≤0.5‰B.5 常见零部件静密封点数及统计方法密封点名称数名称密封点数法兰截止阀 4 电器变压器有一个接合面算一个密封点法兰球阀 4 视镜灯有一个接合面算一个密封点丝口闸阀 4 照明灯有一个接合面算一个密封点丝口球阀 3 油标 1碟阀 3 电缆头有一处算一个密封点节流阀 4 防爆开关 2隔膜阀 4 防爆按钮 4闸阀 4 仪表盘有一个接合面算一个密封点止回阀 3 活节头 3安全阀 4 丝口连接有一处连接算一个密封点减压阀 4 防爆电机 5钟形浮子疏水阀 3 热力式疏水阀 4普通电机 4备注：未列入表内的设备的密封点则按每一个接合面算一个密封点，管道上的法兰每对法兰算一个密封点，具体细节尊照本厂密封管理规定执行。
4-油库动静密封点管理 PPT
二、相关管理要求
2. 密封点的检验标准 2.2 动密封点的检验标准
2.2.1 各类往复式机泵轴封，使用初期不允许泄漏，到运行间隔末期允许有微漏。对 有毒有害、易燃易爆介质的填料状况，在距填料外盖300mm内，取样分析，有毒有害 气体浓度不超过安全规定范围，润滑油填料部位不允许漏油；
2.2.2 采用机械密封的轴承，初期不允许泄露，期末每分钟不超过5滴； 2.2.3 各种注油器允许有微漏现象，但要经常擦净。 2.2.4 齿轮油泵允许有微漏现象。范围为每2分钟不超过1滴。 2.2.5 各种传动设备采用油环的轴承不允许漏油，采用注油的轴承允许有微渗，并应 随时擦净。 2.2.6 水泵填料允许泄漏范围：初期每分钟不多于20滴，末期不多于40滴。
13
三、西固油库管理措施 2. 落实工艺防胀管理
西固油库建有工艺膨胀系统，并在《操作规程》中明确 了油库防胀管理要求，对输油作业停止后的管线膨胀管理及 “盲肠”管线泄压等进行了严格规范。
14
三、西固油库管理措施 3. 加强季节性检修
西固油库地处西北西区，昼夜温差时常达到20度左右， 更容易造成法兰松动、填料老化等问题。针对这一特点，油 库制定季节性检修计划，每年在冬春交替季节定期对法兰进 行紧固，对使用频繁的阀门填料进行调整，每月对油泵润滑 进行检查。
17
三、西固油库管理措施 6. 强化密封点渗漏率考核
西固油库实行设备承包责任制，每台设备都责任到人。 油库每月对密封点渗漏情况进行集中检查统计，结合日常维 修统计情况，综合计算密封点渗漏率，对渗漏率高的设备承 包人和相关班组进行考核。
18
三、西固油库管理措施 西固油库通过这些做法落实动、静密封点的管理，近年 来，油库设备动静密封点泄漏率均低于0.2‰，有效保证了 油库的安全生产和环境整洁 。
动静密封点
动静密封点 Prepared on 22 November 2020
密封点分类和统计范围①动密封：各种机电设备（包括机床）连续运动（旋转和往复）的两个偶合件之间的密封，属于动密封。
如压缩机轴、泵轴、各种釜类旋转轴等均属动密封。
②静密封：设备及其附属管线和附件，在运行过程中，两个没有相对运动的偶合件之间的密封属于静密封。
如设备管线上的法兰、各种阀门、丝堵、活接头、机泵设备上的油标，附属管线、电气设备的变压器、油开关、电缆头，均属静密封。
密封点计算方法①动密封点计算方法：一对连续运动（旋转或往复）的两个偶合件之间的密封算一个动密封点。
②静密封点的计算方法：一静密封结合处，算一个静密封点。
如一对法兰，不论规格大小，均算一个密封点；一个阀门一般算四个密封点，如阀门后有丝堵或阀门后紧接放空，则应多算一个点；一个丝扣活接头，算三个密封点；特别部位，如连接法兰的螺栓孔与设备内部是连通的除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。
③泄漏点的计算方法：有一处泄漏，就算一个漏点，不论是密封点或因焊缝裂纹、砂眼、腐蚀以及其它原因造成的泄漏均做泄漏点统计。
泄漏率计算:动密封点泄漏率＝动密封泄漏点数/动密封点总数X1000‰。
静密封点泄漏率＝静密封泄露点数/静密封点总数X1000‰,要求：动密封点泄漏率应≤2‰。
静密封点泄漏率应≤‰。
动静密封点说明
动静密封点说明集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-密封点分类和统计范围①动密封：各种机电设备（包括机床）连续运动（旋转和往复）的两个偶合件之间的密封，属于动密封。
如压缩机轴、泵轴、各种釜类旋转轴等均属动密封。
②静密封：设备及其附属管线和附件，在运行过程中，两个没有相对运动的偶合件之间的密封属于静密封。
如设备管线上的法兰、各种阀门、丝堵、活接头、机泵设备上的油标，附属管线、电气设备的变压器、油开关、电缆头，均属静密封。
B.3密封点计算方法①动密封点计算方法：一对连续运动（旋转或往复）的两个偶合件之间的密封算一个动密封点。
②静密封点的计算方法：一静密封结合处，算一个静密封点。
如一对法兰，不论规格大小，均算一个密封点；一个阀门一般算四个密封点，如阀门后有丝堵或阀门后紧接放空，则应多算一个点；一个丝扣活接头，算三个密封点；特别部位，如连接法兰的螺栓孔与设备内部是连通的除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。
③泄漏点的计算方法：有一处泄漏，就算一个漏点，不论是密封点或因焊缝裂纹、砂眼、腐蚀以及其它原因造成的泄漏均做泄漏点统计。
B.4泄漏率计算动密封点泄漏率＝动密封泄漏点数/动密封点总数X1000‰。
静密封点泄漏率＝静密封泄露点数/静密封点总数X1000‰，要求：动密封点泄漏率应≤2‰。
静密封点泄漏率应≤0.5‰B.5常见零部件静密封点数及统计方法备注：未列入表内的设备的密封点则按每一个接合面算一个密封点，管道上的法兰每对法兰算一个密封点，具体细节尊照本厂密封管理规定执行。
备注：整套设备的动密封点的计算应将各机件的动密封点相加的总数。
例如：搪瓷反应釜的动密封点=电动机的动密封点数（2）+减速机的动密封点数（2/3）+反应釜的动密封点数（1）=5/6。
动静密封点说明
密封点分类和统计范围之马矢奏春创作
①动密封：各种机电设备（包含机床）连续运动（旋转和往
复）的两个偶合件之间的密封，属于动密封。
如压缩机轴、泵轴、各种釜类旋转轴等均属动密封。
②静密封：设备及其附属管线和附件，在运行过程中，两个没
有相对运动的偶合件之间的密封属于静密封。
如设备管线上的法兰、各种阀门、丝堵、活接头、机泵设备上的油标，附属管线、电气设备的变压器、油开关、电缆头，均属静密封。
B.3 密封点计算方法
①动密封点计算方法：一对连续运动（旋转或往复）的两个偶
合件之间的密封算一个动密封点。
②静密封点的计算方法：一静密封结合处，算一个静密封点。
如一对法兰，不管规格大小，均算一个密封点；一个阀门一般算四个密封点，如阀门后有丝堵或阀门后紧接放空，则应多算一个点；一个丝扣活接头，算三个密封点；特别部位，如连接法兰的螺栓孔与设备内部是连通的除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。
③泄漏点的计算方法：有一处泄漏，就算一个漏点，不管是密
封点或因焊缝裂纹、砂眼、腐蚀以及其它原因造成的泄漏均做泄漏点统计。
泄漏率计算
动密封点泄漏率＝动密封泄漏点数/动密封点总数X1000‰。
静密封点泄漏率＝静密封泄露点数/静密封点总数X1000‰
，
要求：动密封点泄漏率应≤2‰。
静密封点泄漏率应≤‰
备注：未列入表内的设备的密封点则按每一个接合面算一个密封点，管道上的法兰每对法兰算一个密封点，具体细节尊照本厂密封管理规定执行。
备注：整套设备的动密封点的计算应将各机件的动密封点相加的总数。
例如：搪瓷反应釜的动密封点=电动机的动密封点数（2）+减速机的动密。
动静密封点说明
动静密封点说明Company number：【0089WT-8898YT-W8CCB-BUUT-202108】密封点分类和统计范围①动密封：各种机电设备（包括机床）连续运动（旋转和往复）的两个偶合件之间的密封，属于动密封。
如压缩机轴、泵轴、各种釜类旋转轴等均属动密封。
②静密封：设备及其附属管线和附件，在运行过程中，两个没有相对运动的偶合件之间的密封属于静密封。
如设备管线上的法兰、各种阀门、丝堵、活接头、机泵设备上的油标，附属管线、电气设备的变压器、油开关、电缆头，均属静密封。
密封点计算方法①动密封点计算方法：一对连续运动（旋转或往复）的两个偶合件之间的密封算一个动密封点。
②静密封点的计算方法：一静密封结合处，算一个静密封点。
如一对法兰，不论规格大小，均算一个密封点；一个阀门一般算四个密封点，如阀门后有丝堵或阀门后紧接放空，则应多算一个点；一个丝扣活接头，算三个密封点；特别部位，如连接法兰的螺栓孔与设备内部是连通的除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。
③泄漏点的计算方法：有一处泄漏，就算一个漏点，不论是密封点或因焊缝裂纹、砂眼、腐蚀以及其它原因造成的泄漏均做泄漏点统计。
泄漏率计算动密封点泄漏率＝动密封泄漏点数/动密封点总数X1000‰。
静密封点泄漏率＝静密封泄露点数/静密封点总数X1000‰，要求：动密封点泄漏率应≤2‰。
静密封点泄漏率应≤‰备注：未列入表内的设备的密封点则按每一个接合面算一个密封点，管道上的法兰每对法兰算一个密封点，具体细节尊照本厂密封管理规定执行。
备注：整套设备的动密封点的计算应将各机件的动密封点相加的总数。
例如：搪瓷反应釜的动密封点=电动机的动密封点数（2）+减速机的动密封点数（2/3）+反应釜的动密封点数（1）=5/6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密封点分类和统计范围
①动密封：各种机电设备（包括机床）连续运动（旋转和往复）的两个偶合件之间的密
封，属于动密封。
如压缩机轴、泵轴、各种釜类旋转轴等均属动密封。
②静密封：设备及其附属管线和附件，在运行过程中，两个没有
相对运动的偶合件之间的密封属于静密封。
如设备管线上的法兰、各种阀门、丝堵、活接头、机泵设备上的油标，附属管线、电气设备的变压器、油开关、电缆头，均属静密封。
B.3密封点计算方法
①动密封点计算方法：一对连续运动（旋转或往复）的两个偶合件之间的密封算一个动密
封点。
②静密封点的计算方法：一静密封结合处，算一个静密封点。
如一对法兰，不论规格大
小，均算一个密封点；一个阀门一般算四个密封点，如阀门后有丝堵或阀门后紧接放空，则应多算一个点; 一个丝扣活接头，算三个密封点；特别部位，如连接法兰的螺栓
孔与设备内部是连通的除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。
③泄漏点的计算方法：有一处泄漏，就算一个漏点，不论是密封点或因焊缝裂纹、砂眼、腐
蚀以及其它原因造成的泄漏均做泄漏点统计。
B.4泄漏率计算
动密封点泄漏率=动密封泄漏点数动密封点总数X100%。
静密封点泄漏率=静密封泄露
点数静密封点总数X100%。
B.5常见零部件静密封点数及统计方法
备注：未列入表内的设备的密封点则按每一个接合面算一个密封点，管道上的法兰每对法兰算一个密封点，具体细节尊照本厂密封管理规定执行。
B.6常见设备动密封点数及统计方法
备注：整套设备的动密圭寸点的计算应将各机件的动密圭寸点相加的总数。
如: 搪瓷反应釜的动密封点=电动机的动密封点数2) +减速机的动密封点数2/3) +反应釜的动密封点数1)=5/6。
